Розподільна планка для установки далекого зв’язку

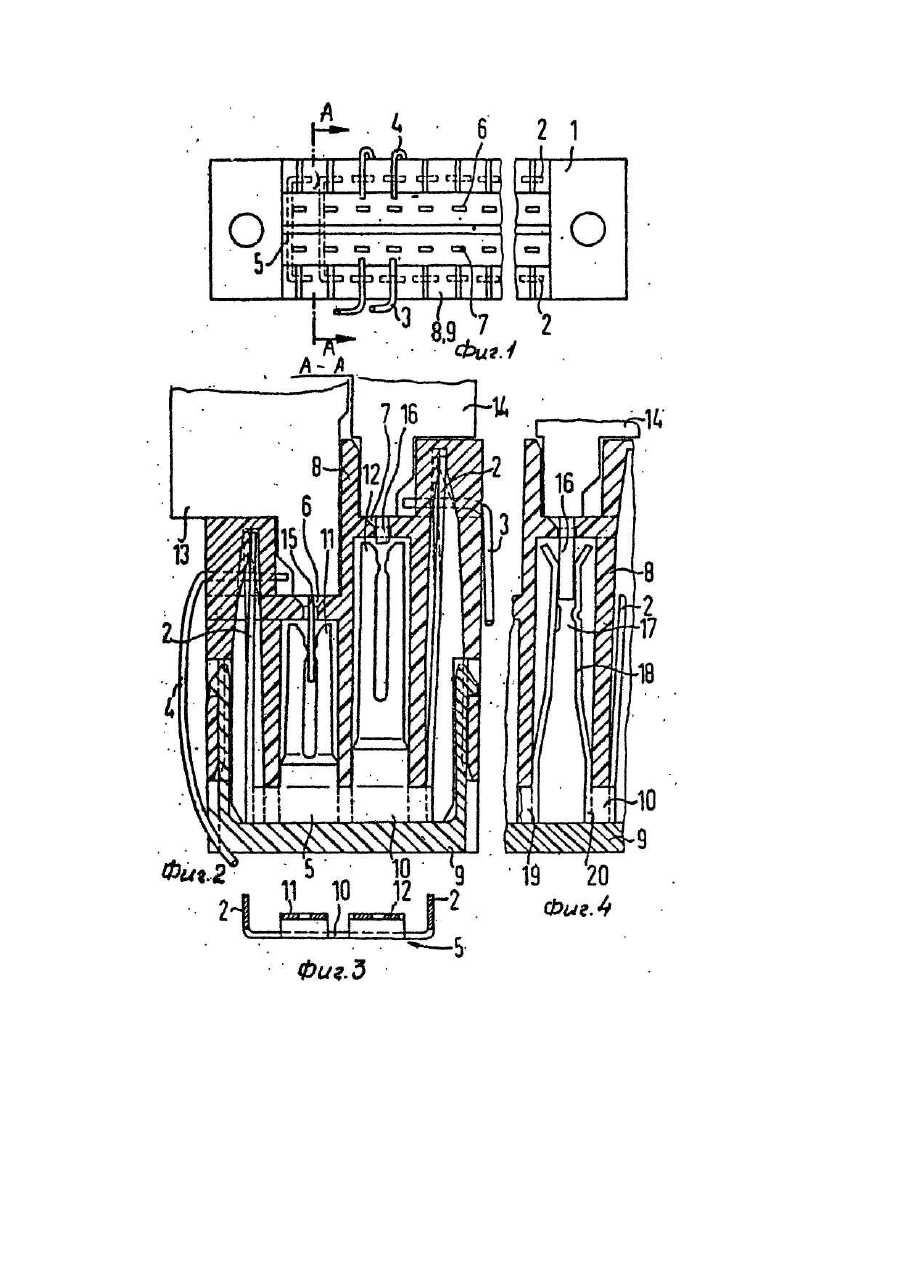

Изобретение относится к распределительной планке для установки дальней связи, в частности для телефонной установки, причем распределительная планка снабжена контактными элементами, последовательно соединенными в продольном направлении, которые имеют попарно противолежащие вдоль продольных сторон распределительной планки ножевые клеммы для приходящих и отходящи х проводов. Известна распределительная планка, контактные элементы которой снабжены контактными местами для защитного штепселя и разделительного или испытательного штепселей. Контактные элементы могут быть выполнены цельными или состоящими из двух частей. Вариант исполнения, состоящий из двух частей, имеет контактные пружины, которые пружинно прилегают друг к другу с возможностью разделения. Ко всем контактным местам и ножевым клеммам имеется доступ со стороны обслуживания. Ножевые клеммы для подлежащих частому изменению отходящи х ранжируемых проводов расположены так высоко над задней стороной распределительной планки, что они выступают над вставленным защитным штепселем. Поэтому контактные элементы проходят по существу в направлении вставления. Контактные элементы пригнаны по существу п утем изгиба в требуемом направлении и вставлены и удерживаются между двумя частями корпуса распределительной планки. При этом разделительные контактные места находятся приблизительно на половине высоты между контактными местами для защитных штепселей и ножевыми клеммами для ранжируемых проводов. Целью изобретения является уменьшение габаритов распределительной планки и упрощение изготовления. Эта цель достигается с помощью изобретения согласно п. 1 формулы изобретения. Так как все материальные плоскости контактных элементов проходят в направлении обслуживания, основная форма контактных элементов по существу может быть изготовлена с помощью процесса резки штамповки. Основание контактных элементов проходит поперек к продольному направлению. Ножевые клеммы отгибаются путем простого отгиба основания в продольном направлении. Также и пружинные полки разделительного контакта могут быть отогнуты аналогичным образом, так что получаются две достаточно упругие контактные пружины. Так как пружинные полки являются эффективными от основания, их высота может удерживаться малой. Контактные места для защитных штепселей находятся вблизи ножевых клемм для редко подлежащих изменению проводов. Пружинные контакты для испытательного, соответственно разделительного штепселей расположены между контактными местами для защитного штепселя и ножевыми клеммами для отходящих ранжируемых проводов. Вследствие этого защитный штепсель может удерживаться на достаточном расстоянии от ножевых клемм для ранжируемых проводов, так чтобы не создавалось препятствий для процессов соединения. Тем самым ножевые клеммы для ранжируемых проводов могут быть расположены соответственно низко, так что конструктивная высота распределительной планки существенно уменьшается. Путем закрепления контактных элементов в единственной части корпуса контактные элементы могут быть значительно проще смонтированы. Требуется лишь вставить контактные элементы с задней стороны в соответствующие приемные камеры части корпуса, находящейся со стороны обслуживания. Крышкообразная задняя часть корпуса выполняет лишь функцию закрытия. Защитный штепсель перекрывает не только редко используемые ножевые клеммы, но и относящуюся к ним монтажную камеру для соответствующих жил кабеля. Тем самым создается достаточное пространство для присоединения ранжируемых проводов, соответственно для подключения испытательного штепселя рядом с защитным штепселем. Благодаря усовершенствованному варианту осуществления изобретения по п. 2 формулы изобретения испытательный штепсель может по всей ширине опираться на распределительную планку, вследствие чего штепсельные контактные места меньше нагружаются. Сущность изобретения поясняется чертежами, где на фиг. 1 показана распределительная планка с присоединенными проводами, вид сверху; на фиг. 2 - разрез в увеличенном масштабе через распределительную планку вдоль линии А-А на фиг. 1; на фиг. 3 - контактные элементы распределительной планки согласно фиг. 2, вид сверху; на фиг, 4 - частичный разрез через распределительную планку согласно фиг. 2 с измененными контактными элементами. Согласно фиг. 1 продолговатая распределительная планка 1 имеет ножевые клеммы 2, которые расположены на стороне обслуживания распределительной планки 1 вдоль обеих продольных сторон. К ножевым клеммам 2 подключены, например, ранжируемые провода 3, приходящие от абонентов, и например, отходящие провода 4, ведущие к устройству связи. Соответственно ножевая клемма 2 для приходящего провода 3 и противолежащая ножевая клемма 2 для отходящего провода 4 являются составными частями цельного контактного элемента 5. К нему имеется доступ через штепсельные отверстия 6,7 в корпусе 8, 9 распределительной планки 1 для защитного и испытательного штепселей. Согласно фиг. 2 и 3 корпус содержит переднюю часть 8, находящуюся со стороны управления, и крышкообразную заднюю часть 9. Передняя часть 8 снабжена открытыми к задней части 9 приемными камерами для контактных элементов 5. Они могут быть вставлены путем простого вставления с задней стороны в переднюю часть 8 и в ней полностью принимаются и удерживаются правильно по положению. Контактные элементы 5 стоят на ребре и вертикально на задней части 9, которая скреплена с передней частью 8. Между ножевыми клеммами 2 контактные элементы 5 имеют вдоль задней части 9 базовый участок 10, который соединяет ножевые клеммы 2 друг с другом. Ножевые клеммы 2 установлены путем изгиба на 90° параллельно к продольному направлению распределительной планки 1. Из базового участка 10 выступают дополнительно к ножевым клеммам 2 свободно вырезанные вилкообразные штепсельные контакты 11 и 12 для защитного штепселя 13 и испытательного штепселя 14. Штепсельные контакты 11 и 12 расположены поперек к продольному направлению распределительной планки 1 и параллельно к базовому участку 10. С помощью выемки они выровнены на середину ножевых клемм 2. Это облегчает визуальное присвоение штепселей ножевым клеммам 2. Штепсельные контакты 11 также пригодны для подключения кабельного штепселя. Защитный штепсель 13 снабжен штепсельными язычками 15, которые вставлены между пружинящими полками штепсельных контактов 11. Штепсельные язычки 15 эксцентрично расположены на защитном штепселе 13. Он перекрывает ножевые клеммы 2 для отходящих проводов 4 и выступаете продольной стороны над соединительной планкой 1 на ширину монтажной камеры для отходящих проводов 4. Испытательный штепсель 14 также снабжен штепсельными язычками 16, которые вставлены между пружинящими полками штепсельного контакта 12. Штепсельные язычки 16 также расположены эксцентрично смещенными по отношению к защитному штепселю 13. Благодаря этому обеспечивается возможность расположить близко друг к другу штепсельные контакты 11 и 12, так что общая ширина распределительной, планки может удерживаться малой. Защитный штепсель 13 и испытательный штепсель 14 расположены близко друг к другу задней частью задней части. Испытательный штепсель 14 перекрывает относящиеся к нему ножевые клеммы 2, например, для проводов 3, приходящих от абонентов. Они могут быть выполнены как ранжируемые провода, которые ведут к другой области распределителя. Так как испытания проводов и изменения монтажа нельзя проводить одновременно, испытательные штепсели могут быть вынуты при подключении монтажных проводов Согласно фиг. 4 штепсельные контакты 12 (фиг. 2) заменены на разделительные контакты 17, которые разделаны штепсельными язычками 16 испытательного штепселя 14. Вместо штепсельных язычков 16 испытательного штепселя 14 между разделительными контактами 17 могут быть также вставлены штепсельные язычки разделительного штепселя, чтобы прервать соединение. При вынутых штепселях разделительные контакты 17 замкнуты. Контактные элементы 19, 20 выполнены состоящими из двух частей и при вынуты х штепселях соединены друг с другом через разделительный контакт 17. Разделительные контакты 17 имеют две пружинные полки 18, отогнутые в продольном направлении, которые расположены приблизительно параллельно к ножевым клеммам 2. Пружинные полки 18 выполнены так, что они могут быть приняты в том же корпусе, что штепсельные контакты 12 для защитного штепселя 14.
