Системи протипожежного захисту житлової багатоповерхової будівлі

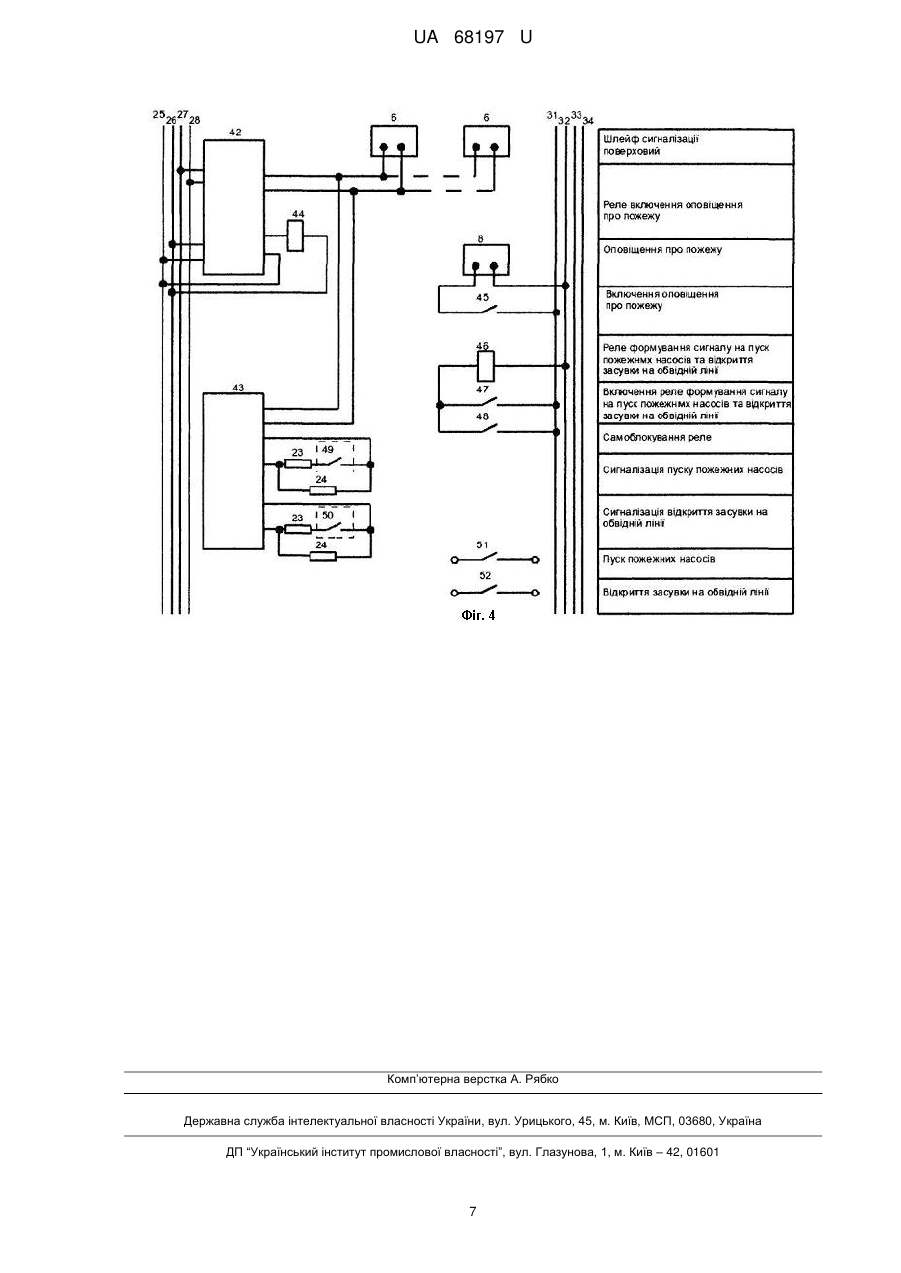

Реферат: Система протипожежного захисту житлової багатоповерхової будівлі містить прилад приймально-контрольний пожежний, адресні блоки пожежних шлейфів та включення виконавчих пристроїв, адресні блоки охоронних шлейфів, джерело безперебійного живлення, димові пожежні оптичні адресні сповіщувачі, реле, реле часу, датчики тиску, магнітоконтактні сповіщувачі, датчики положення засувок, світло-звукові оповіщувачі, кнопки дистанційного пуску системи, кнопки дистанційного пуску пожежних насосів, клапани димовидалення, лінії зв'язку, канал автоматичного і дистанційного управління системою димовидалення. UA 68197 U (12) UA 68197 U UA 68197 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем пожежної автоматики. Відомий пристрій містить одну кнопку, один вивід якої з'єднаний з однією шиною джерела живлення, сигнальні елементи, струмообмежуючі резистори, реле виконавчих механізмів [SU 1401498 А1, G08В 17/10. Устройство для пожарной сигнализации, В.Д. Шапошников, Н.Н. Калабухов, 07.06.88 Бюл. №21]. Невеликі функціональні можливості аналога зв'язані з тим, що пристрій контролює один канал захисту (сигналізація про пожежу). Відомий пристрій містить: сповіщувачі пожежні з димовими датчиками та вихідними димовими перетворювачами, джерела заданих опірних сигналів, пульт сигналізації виникнення пожежі з органами індикації, мікропроцесорний пристрій. [UA 25232 U, G08В 17/10 Система пожарной защиты, А.А. Дашковский, В.П. Бородавка, В.Г. Бубко и другие, 25.07.2007 Бюл. №11]. Низькі функціональні можливості зв'язані з тим, що дана система контролює один канал захисту. Відомий пристрій містить: канал управління системою димовидалення і пожежної сигналізації, обмотки живлення виконавчого механізму приводу повітряного клапана, шини живлення, кнопки пожежних кранів, датчики, реле. [SU 1300521 А1, G08В 17/10 Устройство пожарной сигнализации автоматического управления системой дымоудаления, А.П. Мясников, 30.03.87 Бюл. №12]. Низькі функціональні можливості пов'язані з тим, що ця система контролює один канал захисту. Найближчим аналогом є пристрій, який містить: пристрій для пожежної сигналізації і реєстрації, датчик диму, комутатор, роздільник імпульсів, виконавчі елементи, аналогоцифровий перетворювач, мультиплексор, сигнальний пристрій. [UA 79683 С2, G08В 17/10 Устройство для пожарной сигнализации и регистрации автоматического управления системой дымоудаления, Н.В. Пидгорный, 10.07.07 Бюл. №10]. Низькі функціональні можливості пов'язані з тим, що ця система контролює один канал захисту. У основу корисної моделі поставлено задачу розширення функціональних пристроїв. Замість трьох систем (пожежна сигналізація, система автоматичного і дистанційного управління протидимним захистом і системи управління пожежними насосами) використовується одна. Таке об'єднання дозволяє зекономити лінії зв'язку, зменшити кількість кабельнопровідникової продукції, кількість апаратури, понизити вартість монтажу і експлуатаційних витрат, а також підвищити надійність системи пожежної безпеки житлової будівлі. Для вирішення технічної задачі в систему пожежної безпеки житлової будівлі що містить пристрій для пожежної сигналізації і реєстрації, сповіщувачі диму, комутатор, роздільник імпульсів, виконавчі елементи, аналого-цифровий перетворювач, мультиплексор, вводиться два додаткових канали управління. Існує причинно-наслідковий зв'язок між сукупністю істотних ознак і результатом, що досягається. На Фіг.1 зображені ланцюги блока управління; на Фіг.2 ланцюги пожежної сигналізації та оповіщення про пожежу, управління системою протидимного захисту, включення пожежних насосів для типового поверху; на Фіг.3 ланцюги пожежної сигналізації та оповіщення про пожежу, управління системою протидимного захисту, включення пожежних насосів для технічних поверхів; на Фіг.4 ланцюги пожежної сигналізації та оповіщення про пожежу, управління системою протидимного захисту, включення пожежних насосів для підвального поверху. Система містить 1 прилад приймально-контрольний пожежний з вбудованими реле 2 включення зовнішніх пристроїв, джерело 3 безперебійного живлення, щит 4 індикації, щит живлення 53. В ланцюзі живлення 25, 26 та передачі даних 27, 28 включені адресні блоки 5, 32, 42 контролю стану пожежних шлейфів та включення виконавчих пристроїв. В ланцюзі адресного пожежного шлейфу 29, 30 включені точкові оптичні димові сповіщувачі 6, адресні блоки контролю стану охоронних шлейфів 9, 33, 43. В ланцюзі включення виконавчих пристроїв адресного блоку 5 включено проміжне реле 9. В ланцюгах адресного блока 9 включені резистори 23, 24, контакт 20 реле 10, контакт 31 датчика положення клапана димовидалення, магнітоконтактні датчики 21, які встановлені на стулках шафи пожежних кранів, датчик 22 положення засувки пожежного крана. В ланцюгах блока 33 включені контакти 54, 55, 56 датчиків тиску, встановлені біля вентиляторів підпору повітря та димовидалення, контакти 57 кінцевого вимикача заслінки. В ланцюзі 31, 32, 33, 34 живлення та керування, встановлені контакт 14 реле 7, контакт 17 реле 10; кнопки дистанційного пуску пожежних насосів 13; проміжне реле 10 з кнопкою дистанційного пуску димовидалення; електромагнітний замок клапана димовидалення 11 з 1 UA 68197 U 5 10 15 20 25 30 35 40 45 50 55 60 контактами 15 реле 7 та 18 реле 10; світло-звуковий оповіщувач про пожежу 8 з контактами 16 реле 7 та 19 реле 10; програмоване реле часу 36, проміжне реле 37; проміжне реле 46, контакт 47 реле 44, контакт 48 реле 46; світло-звуковий оповіщувач про пожежу 8 з контактами 35 реле 34; світло-звуковий оповіщувач про пожежу 8 з контактами 45 реле 44. Роботу пристрою розглянемо на одному типовому поверсі. Пристроєм передбачено наступні режими роботи: режим охорони, режим тривоги, дистанційний режим. Режим охорони. Всі пожежні сповіщувачі 6 під'єднані до адресного блока 5, постійно передають свій стан на прилад приймально-контрольний пожежний 1, на реле 7, 10, 34, 36, 37, 40, 46, електромагнітний замок клапана димовидалення 11 напруга не подається. Блоки адресні 9, 33, 34 контролюють стан охоронних шлейфів на коротке замикання або обрив. При відкритті стулок шаф димовидалення спрацьовують магнітоконтактні датчики 21, блок 9 отримує про це сигнал, передає його до блока 5, який в свою чергу передає його на прилад приймальноконтрольний пожежний 1; прилад приймально-контрольний пожежний 1 опрацьовує цей сигнал та передає команду на щит індикації про відображення інформації по відкриття стулок пожежної шафи на відповідному поверсі. Стан всіх пожежних та охоронних шлейфів відображається на щиті індикації 4 за допомогою світлових сигналів та на приладі приймально-контрольному пожежному 1 у символьному та цифровому вигляді. Режим тривоги. При спрацюванні двох адресних димових сповіщувачів 6, які контролюють одну точку поверхні, передається адресному блоку 5 по пожежному шлейфу сигнал про їх спрацювання, які передають на прилад приймально-контрольний пожежний 1 цей сигнал, прилад приймально-контрольний пожежний 1 опрацьовує цей сигнал та передає по лінії зв'язку на адресний блок 5, з якого прийшов сигнал, команду на включення реле 7, при подачі напруги на котушку реле 7 замикаються контакти 14, які подає напругу на реле часу 36 та реле 37, контакт 15, який подає напругу на електромагнітний замок 11, який відкриває клапан димовидалення на поверху, контакт 16, який подає напругу на світлозвуковий сповіщувач 8. При подачі напруги на реле 36 замикаються контакти 39 з встановленою затримкою в часі, які дають сигнал на включення вентиляторів димовидалення та підпору повітря. Затримка часу встановлюється для обмеження пускових струмів. При подачі напруги на реле 37 замикається контакт 38, через який подається командний імпульс на відкриття заслінок, встановлених на вентиляторах. При відкритті клапану димовидалення 11 контакт 31 датчика положення клапану замикається. Блок 9 через блок 5 передає сигнал на прилад приймально-контрольний пожежний 1, який передає сигнал на щит індикації 4, який відображає інформацію про відкриття клапана димовидалення на відповідному поверсі. При включенні вентиляторів димовидалення спрацьовує датчик тиску, який замикає контакт 54, під'єднаний до блока 33. Датчики тиску, які встановлені біля вентиляторів підпору повітря спрацьовують при їх включенні та замикають контакт 55, під'єднані до блока 33. Заслінка відкривається та спрацьовує кінцевий датчик, який замикає контакт 57, який під'єднаний до блока 33. Блок 33, під'єднаний до блока 32, передає сигнал на прилад приймально-контрольний пожежний 1 про спрацювання вентиляторів димовидалення підпору повітря та заслінки, який передає сигнал на щит індикації 4, на якому відображається відповідна інформація. Прилад приймально-контрольний пожежний 1 замикає контакти реле 2, через яке подається живлення на реле 40. Замикаються контакт 41, який подає сигнал до автоматики керування ліфтами на переведення їх в режим "пожежа". При спрацюванні адресних димових сповіщувачів 6, включених в адресний пожежний шлейф блока 32, блок 32 передає сигнал до приладу приймально-контрольному пожежному 1, який опрацьовує цей сигнал передає команду на включення реле 32. Замикаються контакт 35 реле 34, через який подається напруга на світло-звуковий оповіщувач 8. При спрацюванні адресних димових сповіщувачів 6, включених в адресний пожежний шлейф блока 42, блок 42 передає сигнал до приладу приймально-контрольному пожежному 1, який опрацьовує цей сигнал і передає команду на включення реле 32. Замикаються контакт 45 реле 44, через який подається напруга на світло-звуковий оповіщувач 8. Стан всіх пожежних та охоронних шлейфів відображається на щиті індикації 4 за допомогою світлових сигналів та на приладі приймально-контрольному пожежному 1 у символьному та цифровому вигляді. Дистанційний режим. При натисканні на кнопку 12 подається живлення на реле 10. Замикаються контакти 17, які подають напругу на реле часу 36 та реле 37, контакт 18, який подає напругу на електромагнітний замок клапана димовидалення, який його відкриває, контакт 19, який подає напругу на світлозвуковий сповіщувач про пожежу. Замикається контакт 20 реле 10, про що приймає сигнал блок 9 та передає його через блок 5, прилад приймальноконтрольний пожежний 1 на щит індикації 4. При подачі напруги на реле 36 замикаються контакти 39 з встановленою затримкою в часі, які дають сигнал на включення вентиляторів 2 UA 68197 U 5 10 15 20 25 30 35 димовидалення та підпору повітря. При подачі напруги на реле 37 замикається контакт 38, через який подається командний імпульс на відкриття заслінок, встановлених на вентиляторах. При відкритті засувки пожежного крана на половину, замикаються контакти 22 датчика положення засувки та подається сигнал на блок 9. Блок 9 передає сигнал на блок 5, який передає сигнал на прилад приймально-контрольний пожежний 1, який його опрацьовує та передає сигнал на блок 42, який подає напругу на реле 44. При спрацюванні реле 44 замикає контакт 47, через яке подається напруга на реле 46. Реле 46 замикає контакти 51 та 52, через які подається командний імпульс на шафи управляння пожежними насосами та шафу управління засувкою, встановленою на обвідній лінії водопостачання. При натисканні кнопки 13 подається напруга на реле 46. Реле 46 замикає контакти 51 та 52, через які подається командний імпульс на шафи управління пожежними насосами та шафу управління засувкою, встановленою на обвідній лінії водопостачання. При включенні пожежних насосів замикається контакт 49 датчика включення насосів, який встановлюється або на напірному трубопроводі (електрогідравлічний датчик) або в шафі керування пожежними насосами (електричний датчик). Також замикається контакт 50 датчика положення, який встановлено на засувці на обвідній лінії протипожежного водопроводу. Сигнали від контактів 49 та 50 надходять через блок 43, який підключається до блока 42 та через прилад приймально-контрольний 1, виводяться у вигляді світлових сигналів на щит індикації 4. Стан всіх пожежних та охоронних шлейфів відображається на щиті індикації 4 за допомогою світлових сигналів та на приладі приймально-контрольному пожежному 1 у символьному та цифровому вигляді. Аварійний режим. При відмові роботи прилад приймально-контрольний пожежний 1, блоки 5, 9, джерела живлення 3, пристрій працює в аварійному режимі. Аварійний режим забезпечується роботою ліній 31, 32, 33, 34 у спосіб, наведений у дистанційному режимі. Виконання системи протипожежного захисту житлової будівлі вищенаведеним чином дозволяє: збільшити функціональних можливостей системи за рахунок об'єднання трьох каналів управління в одній системі та наявності чотирьох режимів роботи системи; збільшити надійність системи за рахунок використання автоматичного, дистанційного та аварійного режиму роботи, використовуючи як і мікропроцесорні блоки пожежної сигналізації, так і елементи релейної автоматики на окремих лініях; зменшити кількість необхідного обладнання та кабельно-провідникової продукції шляхом використання можливостей виконання, функцій автоматики димовидалення адресними блоками пожежної сигналізації, на базі якої і побудована система; зменшити необхідний час та трудомісткість для монтажу системи та її обслуговування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 Система протипожежного захисту житлової багатоповерхової будівлі, яка містить прилад приймально-контрольний пожежний, адресні блоки пожежних шлейфів та включення виконавчих пристроїв, адресні блоки охоронних шлейфів, джерело безперебійного живлення, димові пожежні оптичні адресні сповіщувачі, реле, реле часу, датчики тиску, магнітоконтактні сповіщувачі, датчики положення засувок, світло-звукові оповіщувачі, кнопки дистанційного пуску системи, кнопки дистанційного пуску пожежних насосів, клапани димовидалення, лінії зв'язку, яка відрізняється тим, що, з метою розширення функціональних можливостей системи пожежної безпеки житлової будівлі, зменшення кількості необхідного обладнання та кабельнопровідникової продукції, до неї введені, канал автоматичного і дистанційного управління системою димовидалення, перший забезпечується наявністю адресних релейних блоків, реле яких при спрацьовуванні своїми контактами сполучає обмотку клапана димовидалення з шиною джерела живлення і подачею живлення на шину управління вентиляторами димовидалення та підпору повітря при спрацьовуванні 2-х димових сповіщувачів, що контролюють одну точку поверхні, а також видача інформаційного сигналу від датчика положення клапана димовидалення на модуль індикації, другий забезпечується наявністю кнопки і проміжним реле, яке своїми контактами забезпечує спрацьовування клапана димовидалення і включення вентиляторів димовидалення та підпору повітря, а також видача інформаційного сигналу про дистанційний пуск системи димовидалення, система автоматичного управління пожежними насосами забезпечується наявністю датчика положення пожежного крана, адресних блоків та кнопками дистанційного пуску. 3 UA 68197 U 4 UA 68197 U 5 UA 68197 U 6 UA 68197 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
