Безголковий ін’єктор у мініатюрному виконанні

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 70409

Опубліковано: 15.10.2004

Автори: Раймхольц Ральф Христиан, Ціренберг Бернд, Хенке Штефан, Гезер Йоханнес, Ельберс Кнут, Айхер Йоахим

Завантажити PDF файл.

Формула / Реферат

1. Безголковий ін'єктор для рідини, що виконаний у вигляді ручного пристрою, який має корпус, що складається з двох корпусних деталей (1; 2; 31; 32), які з'єднані між собою і виконані з можливістю повороту одна відносно іншої, витратний резервуар з рідиною, стопорно-затискний механізм із діючим по типу шептала елементом (3; 33; 53), що має можливість переміщення між двома обмежувачами (17; 47) із спусковим пристроєм, а також порожнистий плунжер (7; 37; 57), закріплений у діючому по типу шептала елементі (3; 33; 53), що приводиться в дію стопорно-затиским механізмом, причому порожнистий плунжер розташований усередині циліндра (8; 38) з можливістю переміщення в ньому і має єдиний корпус клапана (12; 42); на кінці циліндра розташована впорскувальна головка (9; 39), яка має щонайменше один отвір (10; 40), у просторі між впорскувальною головкою, і корпусом клапана утворена камера насоса (13; 43), а витратний резервуар (14; 44; 54) з рідиною розташований усередині корпуса безголкового ін'єктора та виконаний у вигляді окремої від нього ємності і з'єднаний з виступаючим з циліндра кінцем порожнистого плунжера, при цьому кількість рідини, що нагнітається в камеру насоса (43) крізь порожнистий плунжер (7) при його висуванні з циліндра (8), визначається довжиною (а) ходу і площею поперечного перерізу цього порожнистого плунжера, а довжина (а) ходу порожнистого плунжера в безголковому ін'єкторі задається положеннями обох обмежувачів (17; 47).

2. Безголковий ін'єктор за п. 1, який відрізняється тим, що обидві корпусні деталі (1; 2; 31; 32) рознімно з'єднані між собою.

3. Безголковий ін'єктор за п. 1 або 2, який відрізняється тим, що впорскувальна головка (9; 39) має тільки один отвір (10; 40), гідравлічний діаметр якого складає від 10 до 500 мкм, переважно від 50 до 150 мкм, а його довжина складає від 50 до 500 мкм, переважно від 100 до 300 мкм.

4. Безголковий ін'єктор за п. 1 або 2, який відрізняється тим, що впорскувальна головка (9; 39) має кілька отворів, кожний з яких необов'язково має відмінний від інших отворів гідравлічний діаметр.

5. Безголковий ін'єктор за п. 1 або 2, який відрізняється тим, що впорскувальна головка, (9; 39) має кілька отворів, подовжні осі яких проходять паралельно один до одного чи похило один до одного, розходячись у напрямку вихідної сторони впорскувальної головки.

6. Безголковий ін'єктор за будь-яким з пп. 1-5, який відрізняється тим, що виконаний з можливістю зміни положення одного з обмежувачів і тим самим довжини (а) ходу порожнистого плунжера.

7. Безголковий ін'єктор за будь-яким з пп. 1-6, який відрізняється тим, що виконаний з можливістю приведення стопорно-затискного механізму в стан готовності вручну за рахунок повороту обох корпусних деталей (1; 2; 31; 32) одної відносно іншої.

8. Безголковий ін'єктор за будь-яким з пп. 1-7, який відрізняється тим, що виконаний з можливістю приведення стопорно-затискного механізму в стан готовності за допомогою гвинтового механізму за рахунок повороту обох корпусних деталей (1; 2; 31; 32) одної відносно іншої.

9. Безголковий ін'єктор за будь-яким з пп. 1-8, який відрізняється тим, що стопорно-затискний механізм містить гвинтову пружину (6; 36), тарілчасту пружину чи листову пружину.

10. Безголковий ін'єктор за будь-яким з пп. 1-9, який відрізняється тим, що впорскувальна головка (9; 39) виконана з металу, пластмаси, скла, кремнію чи дорогоцінного каменя, такого як сапфір, рубін чи корунд.

11. Безголковий ін'єктор за будь-яким з пп. 1-10, який відрізняється тим, що окремий витратний резервуар (14; 44; 54) з рідиною рознімно з'єднаний з виступаючим з циліндра кінцем порожнистого плунжера по пресовій посадці (19; 49; 59).

12. Безголковий ін'єктор за будь-яким з пп. 1-11, який відрізняється тим, що окремий витратний резервуар (14; 44; 54) з рідиною рознімно з'єднаний з порожнистим плунжером (7; 37; 57) та виконаний з можливістю переміщення в корпусі ін'єктора разом з переміщенням порожнистого плунжера.

13. Безголковий ін'єктор за будь-яким з пп. 1-12, який відрізняється тим, що окремий витратний резервуар (14; 44; 54) з рідиною виконаний у вигляді змінного витратного резервуара або змінного балончика, а діючий по типу шептала елемент (53) виконаний з посадковим гніздом під таку окрему витратну ємність.

14. Безголковий ін'єктор за п. 1 або 13, який відрізняється тим, що окремий витратний резервуар (54) з рідиною рознімно з'єднаний з порожнистим плунжером (57) і діючим по типу шептала елементом (53), що має гачкові фіксатори-защіпки (51), які входять у кільцеву канавку (52), що має витратний резервуар.

15. Безголковий ін'єктор за будь-яким з пп. 1-14, який відрізняється тим, що кінець, який розташований з боку впорскувальної головки закритий знімним ковпачком (18).

16. Безголковий ін'єктор за будь-яким з пп. 1-15, який відрізняється тим, що перед впорскувальною головкою з її оберненої до камери насоса сторони встановлений фільтр (11).

17. Безголковий ін'єктор за будь-яким з пп. 1-16, який відрізняється тим, що як рідину, яка міститься в витратному резервуарі (14; 44; 54), використовують рідкий лікарський засіб, переважно вибраний з групи, що включає аналгетики, вакцини, антидіабетичні засоби, гормони, засоби для попередження вагітності, вітаміни, антибіотики, седативні засоби, протимікробні речовини, амінокислоти і коронарні засоби.

18. Безголковий ін'єктор за будь-яким з пп. 1-3, який відрізняється тим, що виконаний у вигляді ручного пристрою, що має корпус і витратний резервуар з рідиною, при цьому стопорно-затискний механізм містить гвинтову пружину (6; 36) та приводиться в стан готовності гвинтовим механізмом за рахунок повороту обох корпусних деталей (1; 2; 31; 32) одної відносно іншої та має спусковий пристрій, а на кінці циліндра розташована впорскувальна головка (9; 39) з одним єдиним отвором (10; 40), витратний резервуар (14; 44; 54), який з'єднаний з кінцем порожнистого плунжера по пресовій посадці (59), а з діючим по типу шептала елементом (53) з'єднані гачкові фіксатори-защіпки (51), що входять у кільцеву канавку (52), що має витратний резервуар, і окремий витратний резервуар (14; 44; 54), що заповнений рідким лікарським засобом.

19. Безголковий ін'єктор за пп. 18, який відрізняється тим, що перед впорскувальною головкою з її оберненої до камери насоса сторони встановлений фільтр (11).

Текст

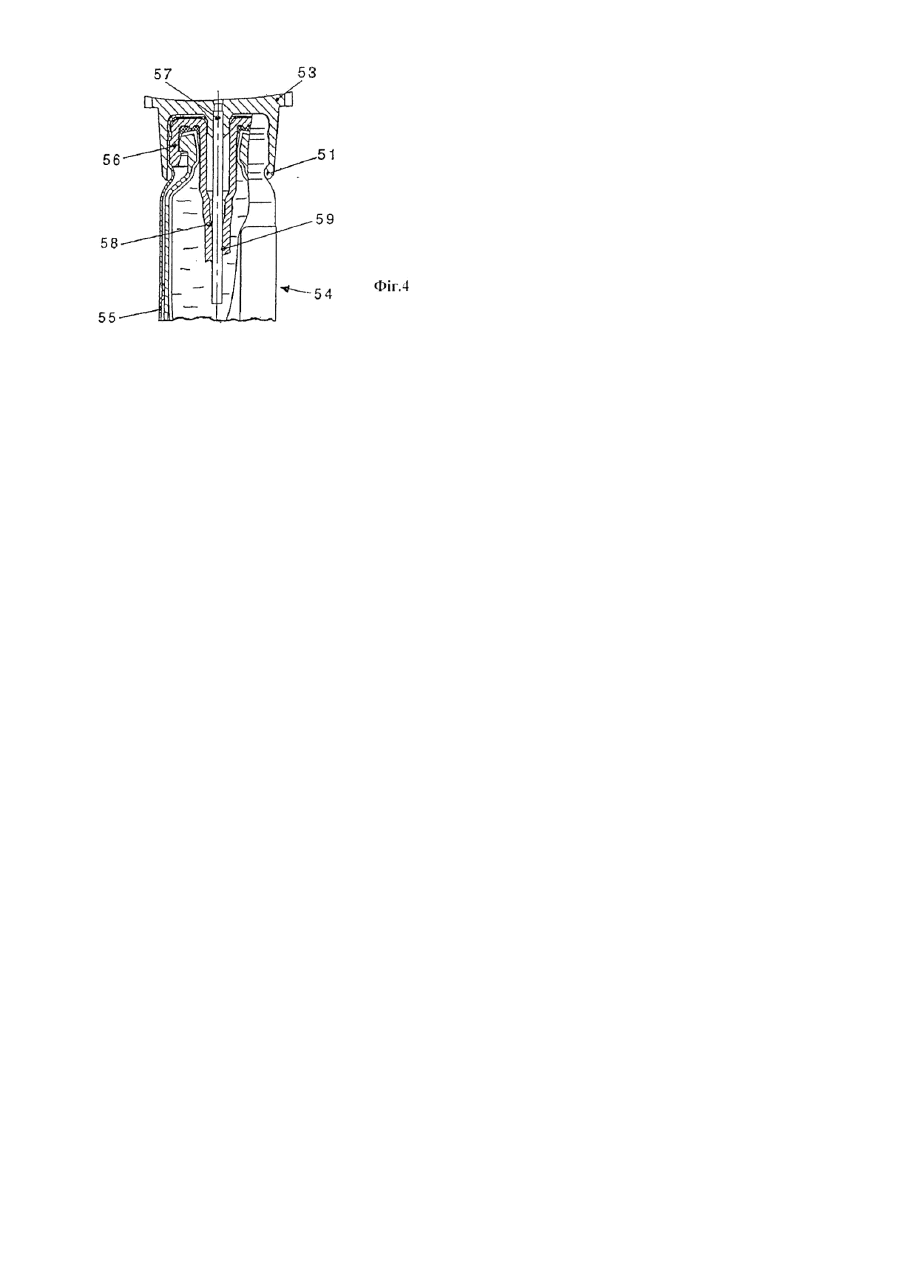

показаний у поздовжньому розрізі. Діючий по типу шептала елемент на зверненій до витратного резервуара стороні постачений декількома гачками (51), що фіксуються та защіпаються. На фігурі 4 витратний резервуар з'єднаний з порожнистим плунжером і діючим по типу шептала елементом, а саме з порожнистим плунжером за допомогою пресової посадки (59) і з діючим по типу шептала елементом за допомогою тачкових фіксаторів-защіпок (51), які вставляються в кільцеву канавку (52) витратного резервуара. Представлене на фігурах 3 і 4 з'єднання між витратним резервуаром і діючим по типу шептала елементом складається з тачкових фіксаторів-защіпок (51) із круглими плечиками й кільцевою канавкою (52) з напівкруговим поперечним перерізом. Це з'єднання є рознімним штепсельним з'єднанням. Для нерознімного штепсельного з'єднання можна вибирати гачкові фіксатори-защіпки, з пилкоподібними плечиками й кільцевою канавкою з трикутним поперечним перерізом. Приклад 1: Конструкція відповідно до винаходу безголкового ін’єктора Безголковий ін'єктор для внутрішньошкірного вприскування в біологічну тканину має наступні відмітні ознаки: Корпус має зовнішній діаметр приблизно 20мм і довжину приблизно 70мм. Обидві корпусні деталі, стопорно-затискний механізм і пружинна деталь зроблені з полібутилентерефталату. Циліндр складається також з полібутилентерефталату; він має зовнішній діаметр 5мм і внутрішній діаметр 1,60мм. Головка виконана з кварцу. Отвір головки має діаметр 140мкм і довжину 220мкм. Порожнистий плунжер з високоякісної сталі має зовнішній діаметр 1,59мм і внутрішній діаметр 0,35мм. Хід плунжера складає 12мм. Корпус клапана складається з еластомеру; він має форму диска товщиною 2мм із зовнішнім діаметром 1,60мм. Диск на робочій поверхні постачений осьовими проточками, через які рідина, проходячи повз корпус клапана спрямовується в камеру насоса. Кінець порожнистого плунжера постачений канавкою, у яку входить корпус клапана. Кількість рідини, що виштовхується, складає приблизно 23мм . Змінний витратний резервуар має обсяг приблизно 11см 3. Приклад 2: Внутрішньошкірне застосування рідини Розчин для вприскування, що складається з 20г декстран-фторозеїну (UW 3000) на 1 літр дистильованої води впорскували через шкіру двом собакам, що знаходилися під дією наркозу, застосовуючи безголковий Ін'єктор відповідно до винаходу. Для цього розчином 4,5мол декстринфторозеїну наповнювали витратний резервуар безголкового ін’єктора, і витратний резервуар приєднували до порожнистого плунжера ін’єктора. Ін'єктор пускали в хід шляхом багаторазового замикання і розмикання стопорно-затискного механізму, для того щоб витиснути повітря з порожнистого плунжера, камери насоса і головки. Потім безголковий ін’єктор установлювали на попередньо поголену ділянку шкіри в ділянці живота собак і пускали в хід. Цей процес повторювали багаторазово. Через рівномірні проміжки часу у собак брали проби крові, і визначали зміст декстран-фторозеїну в плазмі крові. Результати підтверджують функціональні можливості безголкового ін’єктора відповідно до винаходу. Приклад 3: Дослідження в пробірці суспензії з вірусами У лабораторних дослідженнях з використанням безголкового ін'єктора визначали, чи знижується життєздатність відкладених у суспензіях живих вірусів, якщо суспензія виштовхується через головку безголкового ін’єктора. У суспензії з вірусами, що відбиралася після виштовхування з безголкового ін’єктора, встановлювали зменшення лише на 1 log10 PFU (plaque forming units) при відносно великій DNA-вірусів (тестовий вір ус: Vaccinia virus) і менш ніж на 0,5 log 10 PFU) при малій RHA-вирусів (тестовий вірус: Bo vine viral diarrhea virus). Приклад 4: Застосування в пробірці вакцини з модифікованими живими вірусами У досліді з тваринами досліджували можливість застосування безголкового ін’єктора для подачі суспензії з вакциною з модифікованими живими вірусами. У цьому дослідженні визначали як надійність і сумісність вакцинації за допомогою безголкового ін’єктора, так і ефективність цього способу подачі. Шість здорових одного віку собак підрозділяли на дві групи. У групі 1 було два собаки, у гр упі 2 чотири собаки. Тварини обох груп протягом трьох тижнів вакцинували три рази модифікованою живою вакциною аденовіруса собаки (canine adeno virus). У групі 1 вн утрім'язово вводили 1 мілілітр вакцини аденовірусу собаки (CAV-1) (Galaxy D A2PPVL+CV, SHО 610041; Solvay Animal Health Inc.) відповідно до рекомендацій виробника за допомогою шприца для вприскування. У групі 2 експериментальну вакцину аденовірусу собаки вводили за допомогою безголкового ін’єктора. Використовувану для вакцинації тварин у групі 2 експериментальну вакцину (CAV-2) робили з ослабленого штаму аденовірусу собаки. Титр складав 7,2 log10 TCID50 на 60 мікролітрів (TCID = tissue culture infective dose). У кожен момент вакцинації проводили шість окремих вприскувань (шестиразово по 10 мікролітрів = 60 мікролітрів на кожну вакцинацію). Ділянку вприскування на спині собак брили і маркірували кульковою ручкою відповідно шість місць вприскування. Ефективність вакцинації встановлювали шля хом визначення кількості нейтралізуючих вірус антитіл у сироватці собак відповідно через три тижні після кожної вакцинації. Сумісність визначали шляхом спостереження місць вприскування через шість годин після вакцинації і потім щодня до закінчення дослідів із тваринами. Ділянки вприскування фотографували, і результат після сканування місць вприскування фіксували. Цей дослід показав: У тварин у групі 2 розрізняли дуже незначне почервоніння місць вприскування протягом перших 2-3 днів. Тимчасову припухлість, що тривала впродовж 1-2 днів, можна було установити тільки за допомогою сканування. Ця незначна і крім того прийнятна місцева реакція дуже ймовірно зв'язана з локальним збільшенням вприскнутого модифікованого живого вірусу і тому варто розглядати як необхідну гарну ефективність вакцинації. Це пояснення підкріплюється тим фактом, що після вприскування фізіологічного розчину повареної солі при використанні безголкового ін’єктора ніякого почервоніння і ніякої, навіть незначної, тимчасової припухлості не відзначалося. Ефективність визначали за допомогою тесту нейтралізації вірусу. Результати приведені в таблиці. Максимальні титри ще здатні нейтралізувати аденовіруси собак. У сироватці усіх тварин з обох груп протягом трьох тижнів після першої вакцинації підтверджувалися нейтралізуючі вірус антитіла. Після другої і третьої вакцинації виявлявся невеликий ефект посилення. Вакцинація експериментальною вакциною аденовірусу собак за допомогою безголкового ін’єктора настільки ж ефективна, як і внутрім'язова вакцинація зі звичайною вакциною за допомогою шприца для вприскування. Таблиця Аденовірус собак; титр нейтралізації вірусу сироваткою собак Собака VH-Титр сироваткою собак Номер досвіду Відмітна 21 день 21 день 21 день Ознака після першої вакцинації після другої вакцинації після третьої вакцинації CAV-1 звичайна вакцина внутрім'язово за допомогою шприца для вприскування 1496 --1024 1024 4096 1498 --1024 1024 512 CAV-2 Експериментальна вакцина підшкірно за допомогою безголкового ін’єктора 1494 ТТК9 4096 4096 8192 1495 USK9 4096 4096 8192 1497 UVL9 4096 8192 4096 1499 TVL9 2048 2048 2048
