Пристрій для ремонту гідротехнічних споруд на великих глибинах

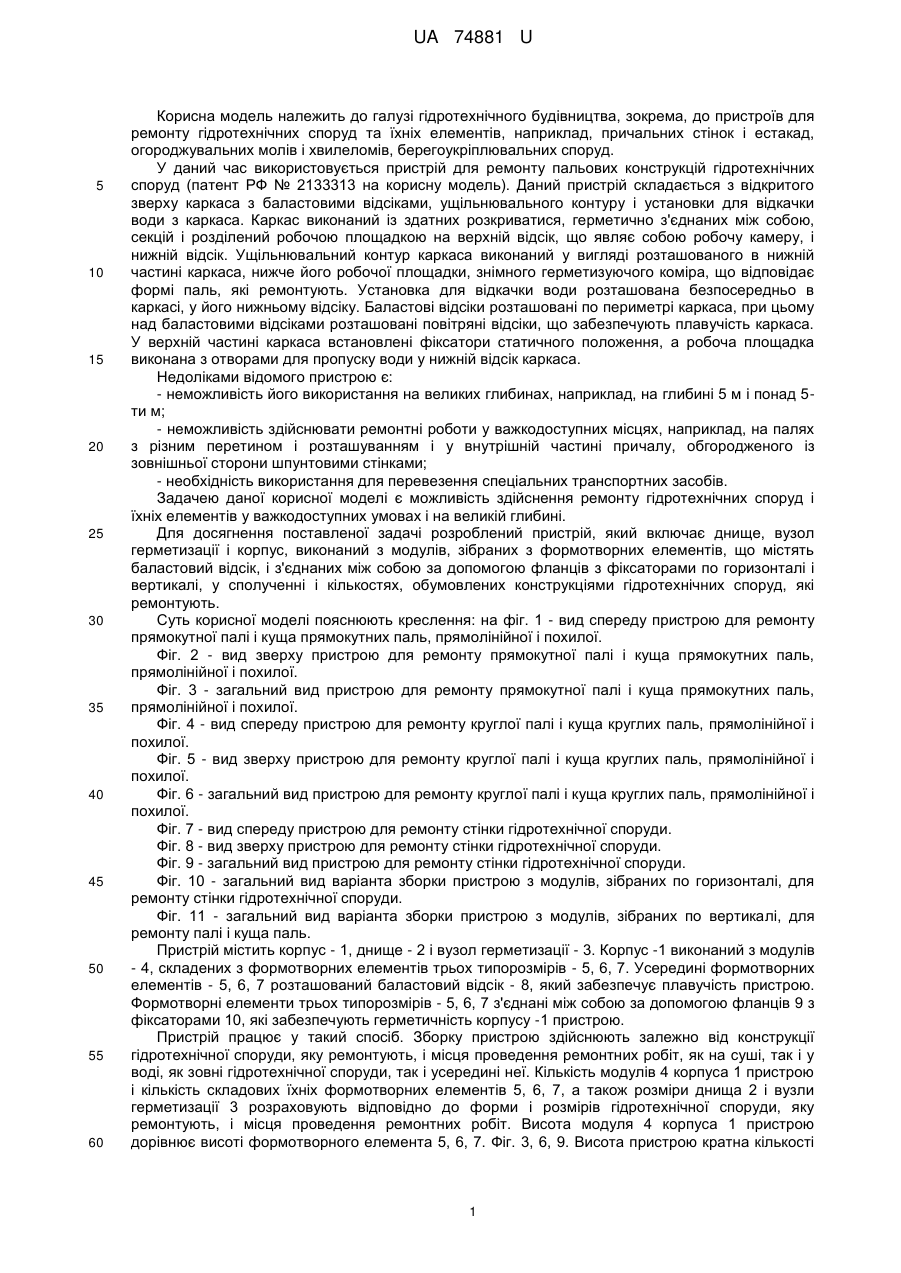

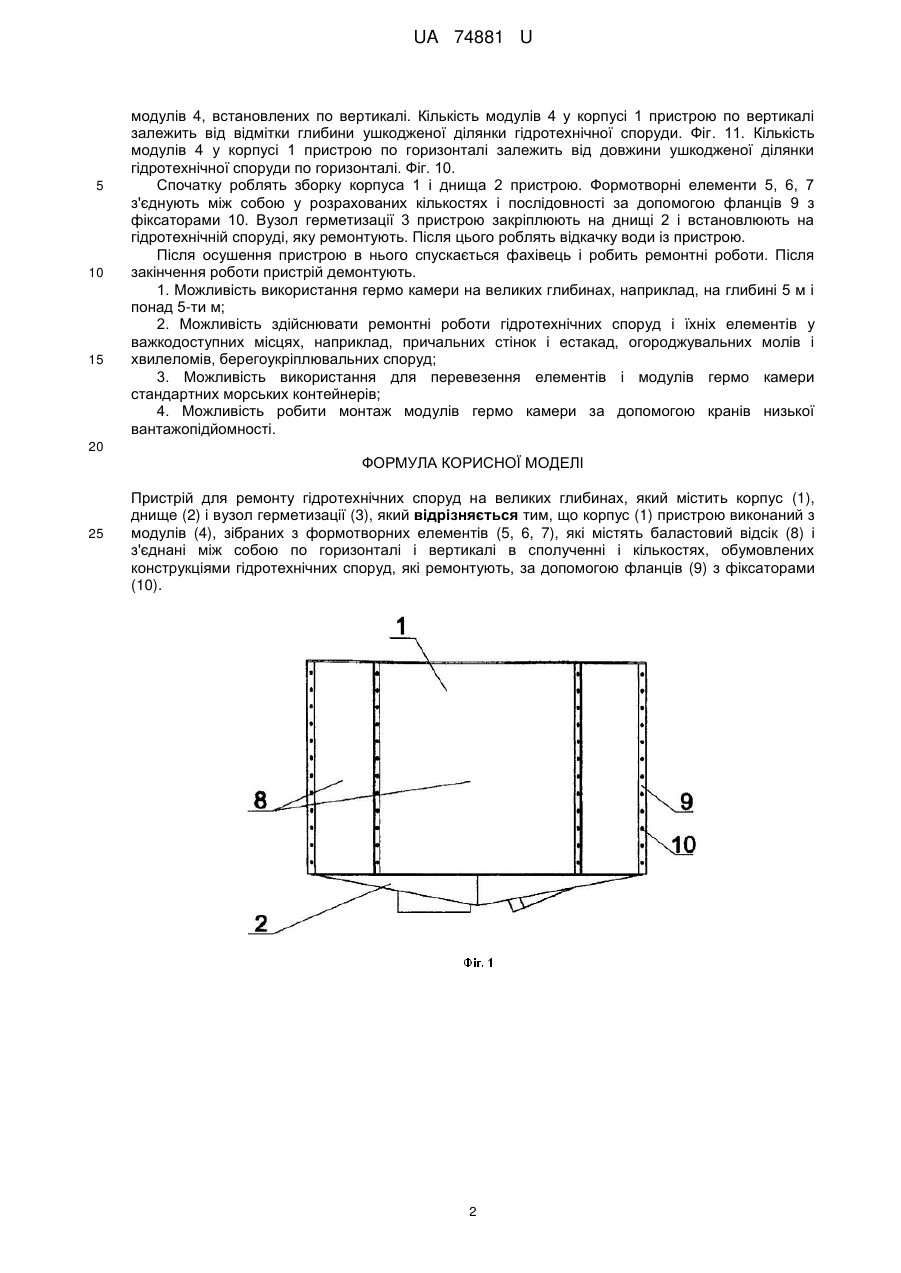

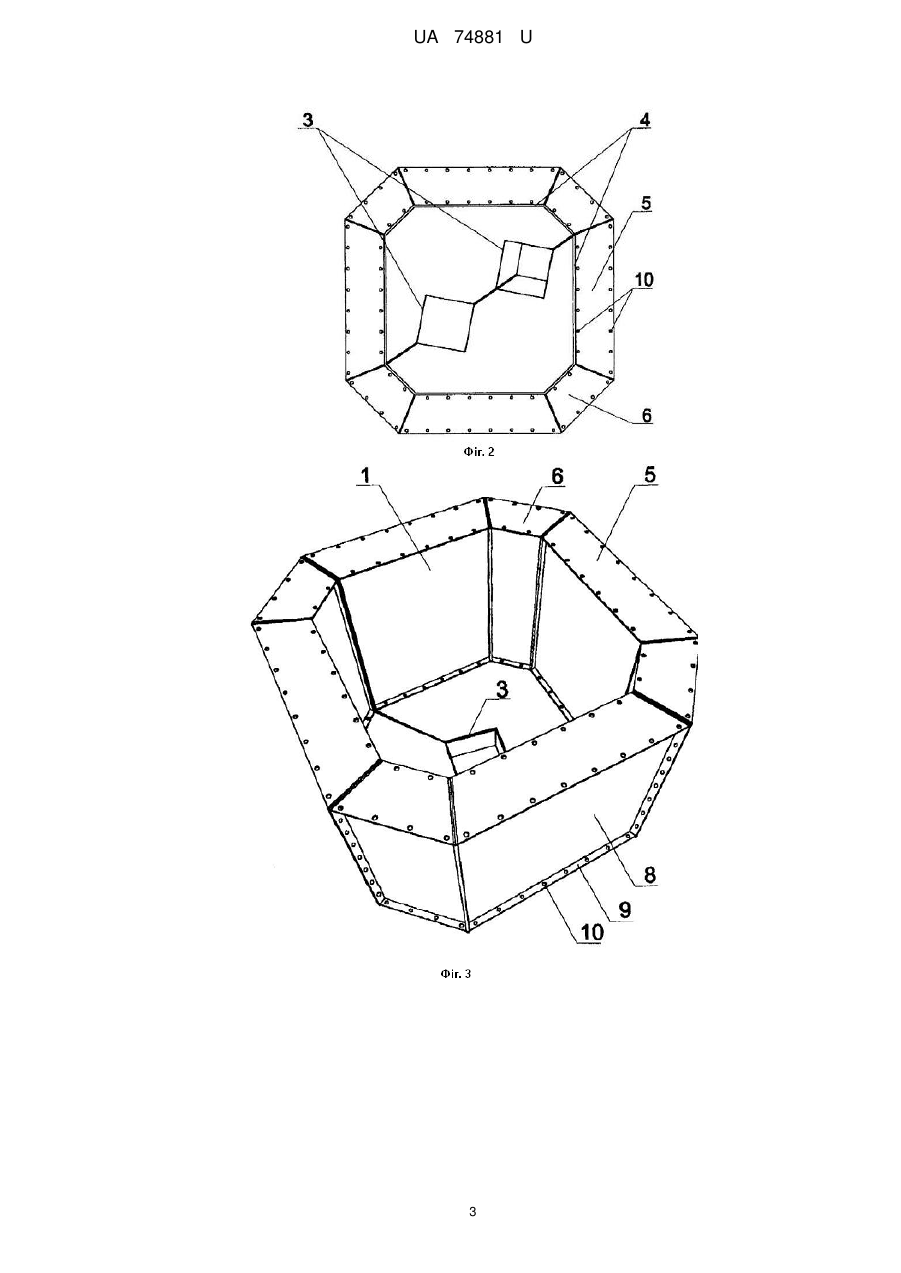

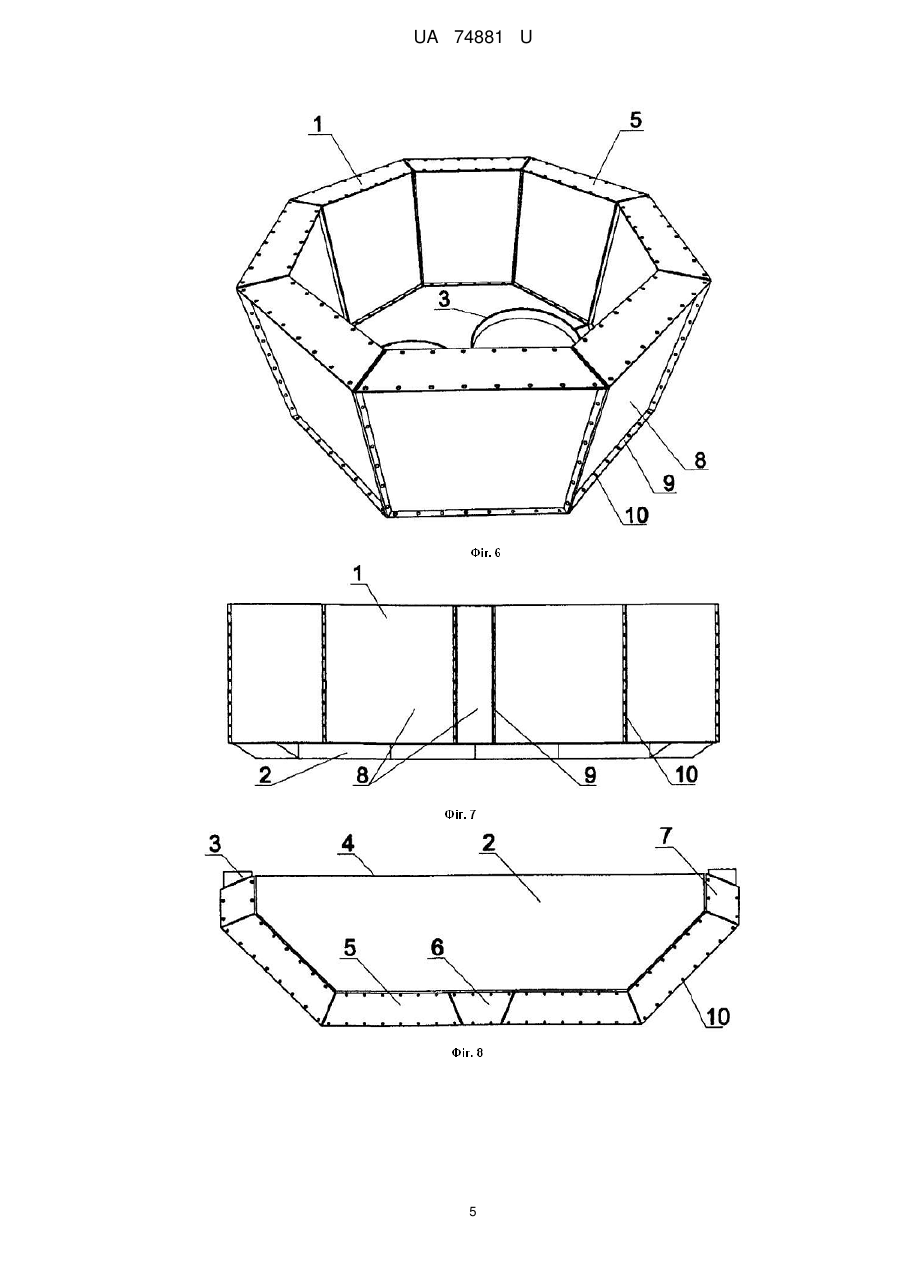

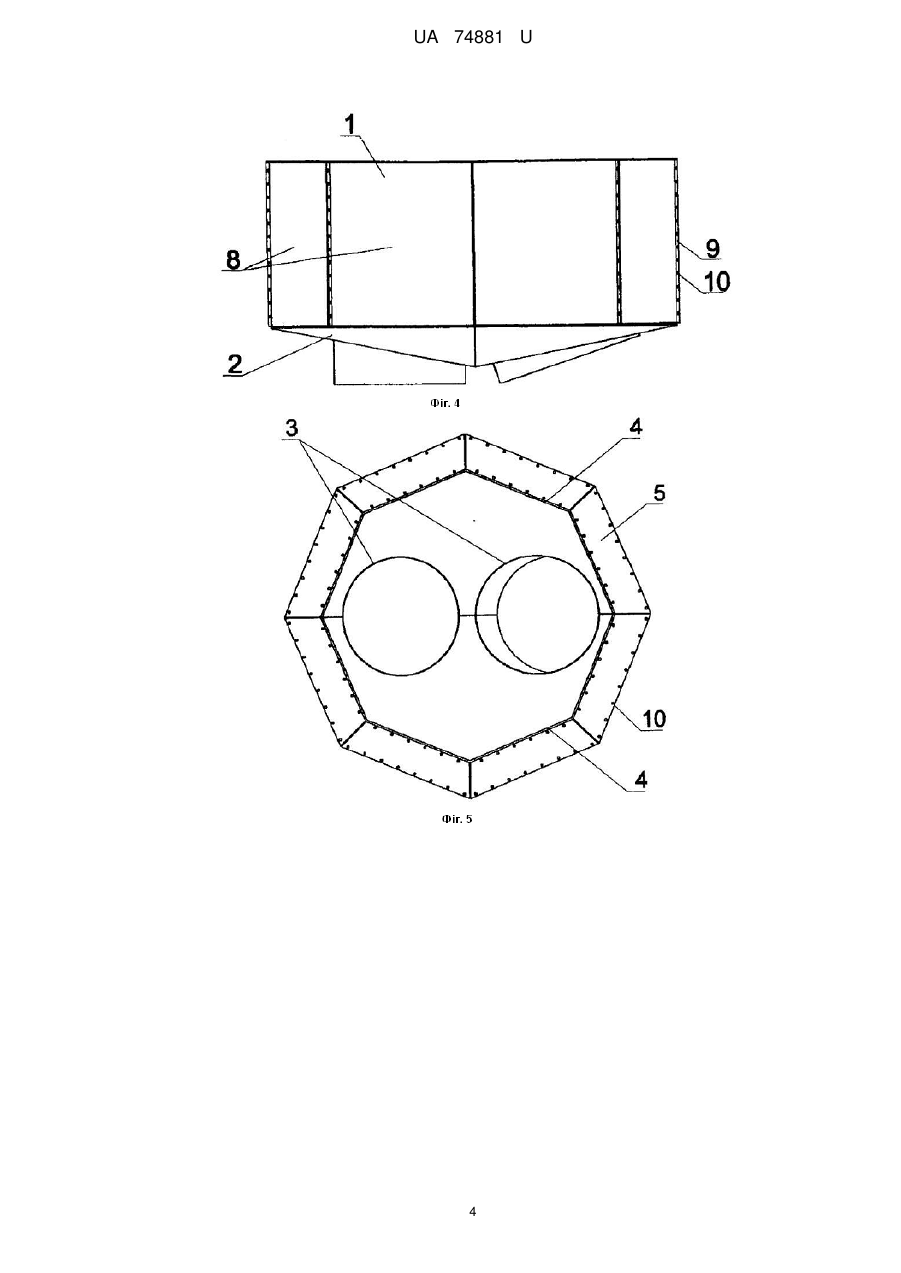

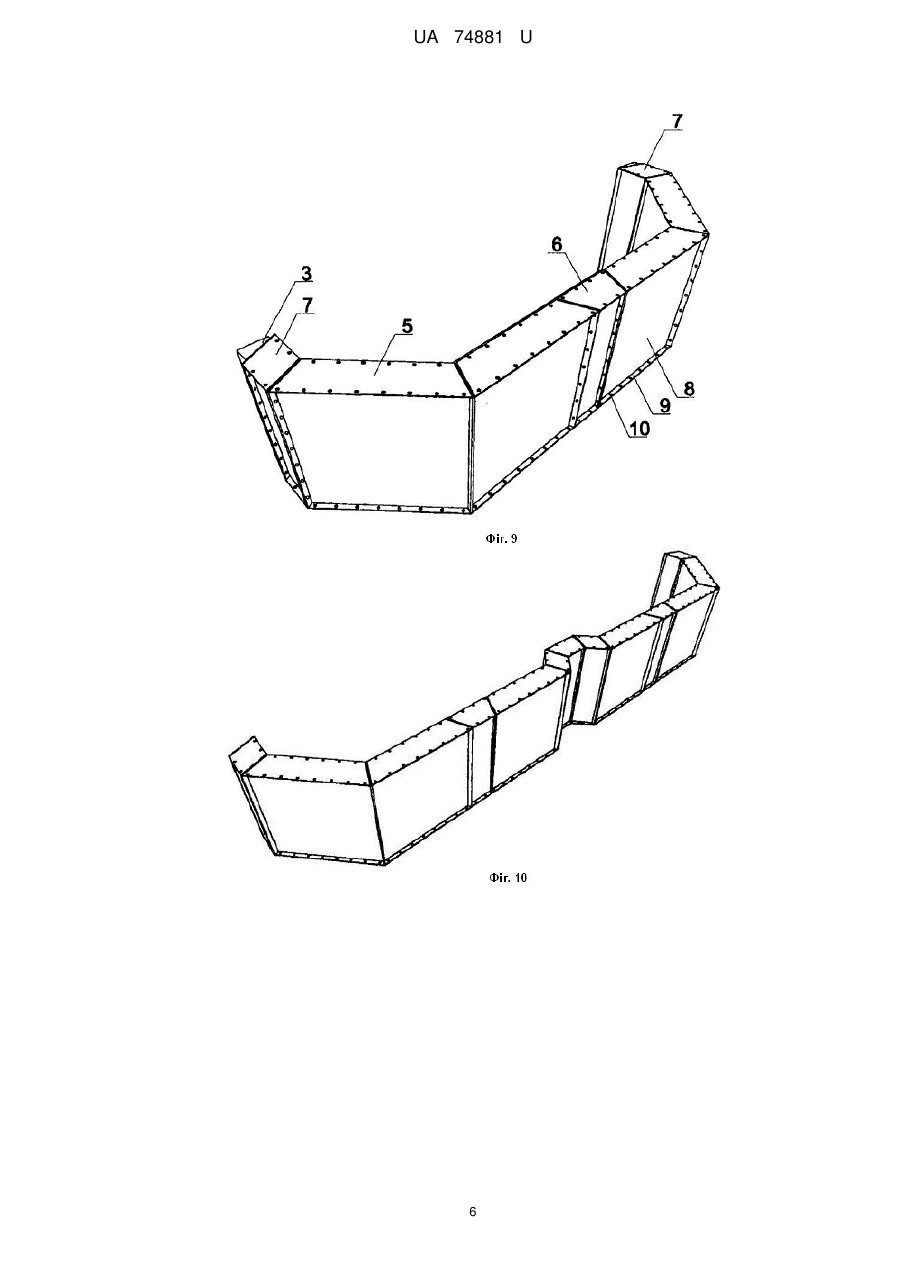

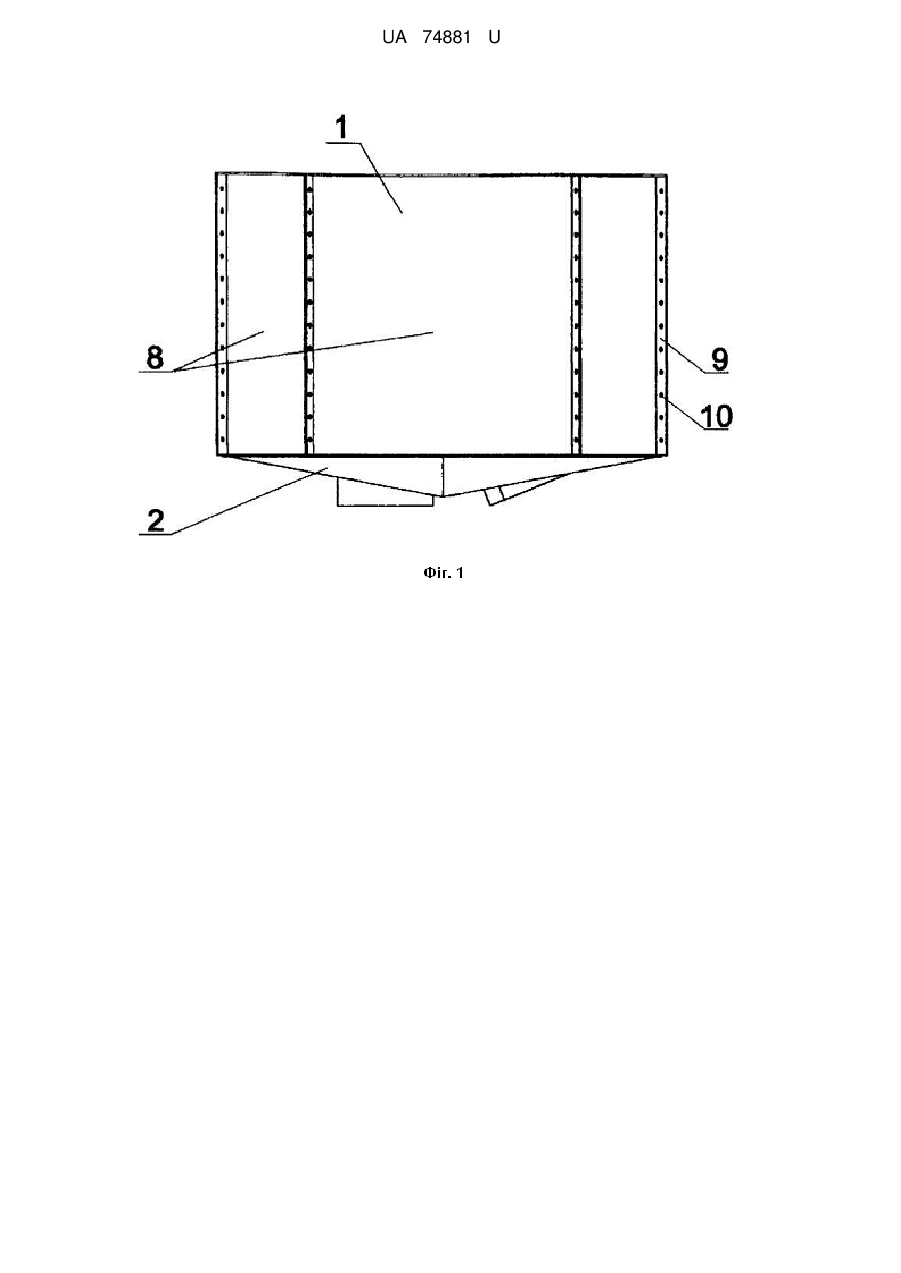

Реферат: Пристрій для ремонту гідротехнічних споруд на великих глибинах належить до галузі будівництва. Пристрій можна використовувати для ремонту причальних стінок, естакад, огороджувальних молів і хвилеломів та берегоукріплювальних споруд. UA 74881 U (33) Код держави-учасниці EE UA 74881 U UA 74881 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі гідротехнічного будівництва, зокрема, до пристроїв для ремонту гідротехнічних споруд та їхніх елементів, наприклад, причальних стінок і естакад, огороджувальних молів і хвилеломів, берегоукріплювальних споруд. У даний час використовується пристрій для ремонту пальових конструкцій гідротехнічних споруд (патент РФ № 2133313 на корисну модель). Даний пристрій складається з відкритого зверху каркаса з баластовими відсіками, ущільнювального контуру і установки для відкачки води з каркаса. Каркас виконаний із здатних розкриватися, герметично з'єднаних між собою, секцій і розділений робочою площадкою на верхній відсік, що являє собою робочу камеру, і нижній відсік. Ущільнювальний контур каркаса виконаний у вигляді розташованого в нижній частині каркаса, нижче його робочої площадки, знімного герметизуючого коміра, що відповідає формі паль, які ремонтують. Установка для відкачки води розташована безпосередньо в каркасі, у його нижньому відсіку. Баластові відсіки розташовані по периметрі каркаса, при цьому над баластовими відсіками розташовані повітряні відсіки, що забезпечують плавучість каркаса. У верхній частині каркаса встановлені фіксатори статичного положення, а робоча площадка виконана з отворами для пропуску води у нижній відсік каркаса. Недоліками відомого пристрою є: - неможливість його використання на великих глибинах, наприклад, на глибині 5 м і понад 5ти м; - неможливість здійснювати ремонтні роботи у важкодоступних місцях, наприклад, на палях з різним перетином і розташуванням і у внутрішній частині причалу, обгородженого із зовнішньої сторони шпунтовими стінками; - необхідність використання для перевезення спеціальних транспортних засобів. Задачею даної корисної моделі є можливість здійснення ремонту гідротехнічних споруд і їхніх елементів у важкодоступних умовах і на великій глибині. Для досягнення поставленої задачі розроблений пристрій, який включає днище, вузол герметизації і корпус, виконаний з модулів, зібраних з формотворних елементів, що містять баластовий відсік, і з'єднаних між собою за допомогою фланців з фіксаторами по горизонталі і вертикалі, у сполученні і кількостях, обумовлених конструкціями гідротехнічних споруд, які ремонтують. Суть корисної моделі пояснюють креслення: на фіг. 1 - вид спереду пристрою для ремонту прямокутної палі і куща прямокутних паль, прямолінійної і похилої. Фіг. 2 - вид зверху пристрою для ремонту прямокутної палі і куща прямокутних паль, прямолінійної і похилої. Фіг. 3 - загальний вид пристрою для ремонту прямокутної палі і куща прямокутних паль, прямолінійної і похилої. Фіг. 4 - вид спереду пристрою для ремонту круглої палі і куща круглих паль, прямолінійної і похилої. Фіг. 5 - вид зверху пристрою для ремонту круглої палі і куща круглих паль, прямолінійної і похилої. Фіг. 6 - загальний вид пристрою для ремонту круглої палі і куща круглих паль, прямолінійної і похилої. Фіг. 7 - вид спереду пристрою для ремонту стінки гідротехнічної споруди. Фіг. 8 - вид зверху пристрою для ремонту стінки гідротехнічної споруди. Фіг. 9 - загальний вид пристрою для ремонту стінки гідротехнічної споруди. Фіг. 10 - загальний вид варіанта зборки пристрою з модулів, зібраних по горизонталі, для ремонту стінки гідротехнічної споруди. Фіг. 11 - загальний вид варіанта зборки пристрою з модулів, зібраних по вертикалі, для ремонту палі і куща паль. Пристрій містить корпус - 1, днище - 2 і вузол герметизації - 3. Корпус -1 виконаний з модулів - 4, складених з формотворних елементів трьох типорозмірів - 5, 6, 7. Усередині формотворних елементів - 5, 6, 7 розташований баластовий відсік - 8, який забезпечує плавучість пристрою. Формотворні елементи трьох типорозмірів - 5, 6, 7 з'єднані між собою за допомогою фланців 9 з фіксаторами 10, які забезпечують герметичність корпусу -1 пристрою. Пристрій працює у такий спосіб. Зборку пристрою здійснюють залежно від конструкції гідротехнічної споруди, яку ремонтують, і місця проведення ремонтних робіт, як на суші, так і у воді, як зовні гідротехнічної споруди, так і усередині неї. Кількість модулів 4 корпуса 1 пристрою і кількість складових їхніх формотворних елементів 5, 6, 7, а також розміри днища 2 і вузлигерметизації 3 розраховують відповідно до форми і розмірів гідротехнічної споруди, яку ремонтують, і місця проведення ремонтних робіт. Висота модуля 4 корпуса 1 пристрою дорівнює висоті формотворного елемента 5, 6, 7. Фіг. 3, 6, 9. Висота пристрою кратна кількості 1 UA 74881 U 5 10 15 модулів 4, встановлених по вертикалі. Кількість модулів 4 у корпусі 1 пристрою по вертикалі залежить від відмітки глибини ушкодженої ділянки гідротехнічної споруди. Фіг. 11. Кількість модулів 4 у корпусі 1 пристрою по горизонталі залежить від довжини ушкодженої ділянки гідротехнічної споруди по горизонталі. Фіг. 10. Спочатку роблять зборку корпуса 1 і днища 2 пристрою. Формотворні елементи 5, 6, 7 з'єднують між собою у розрахованих кількостях і послідовності за допомогою фланців 9 з фіксаторами 10. Вузол герметизації 3 пристрою закріплюють на днищі 2 і встановлюють на гідротехнічній споруді, яку ремонтують. Після цього роблять відкачку води із пристрою. Після осушення пристрою в нього спускається фахівець і робить ремонтні роботи. Після закінчення роботи пристрій демонтують. 1. Можливість використання гермо камери на великих глибинах, наприклад, на глибині 5 м і понад 5-ти м; 2. Можливість здійснювати ремонтні роботи гідротехнічних споруд і їхніх елементів у важкодоступних місцях, наприклад, причальних стінок і естакад, огороджувальних молів і хвилеломів, берегоукріплювальних споруд; 3. Можливість використання для перевезення елементів і модулів гермо камери стандартних морських контейнерів; 4. Можливість робити монтаж модулів гермо камери за допомогою кранів низької вантажопідйомності. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Пристрій для ремонту гідротехнічних споруд на великих глибинах, який містить корпус (1), днище (2) і вузол герметизації (3), який відрізняється тим, що корпус (1) пристрою виконаний з модулів (4), зібраних з формотворних елементів (5, 6, 7), які містять баластовий відсік (8) і з'єднані між собою по горизонталі і вертикалі в сполученні і кількостях, обумовлених конструкціями гідротехнічних споруд, які ремонтують, за допомогою фланців (9) з фіксаторами (10). 2 UA 74881 U 3 UA 74881 U 4 UA 74881 U 5 UA 74881 U 6 UA 74881 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
