Електромагнітний захоплювач
Номер патенту: 75107
Опубліковано: 26.11.2012
Автори: Садовой Олександр Валентинович, Козлов Михайло Іванович
Формула / Реферат

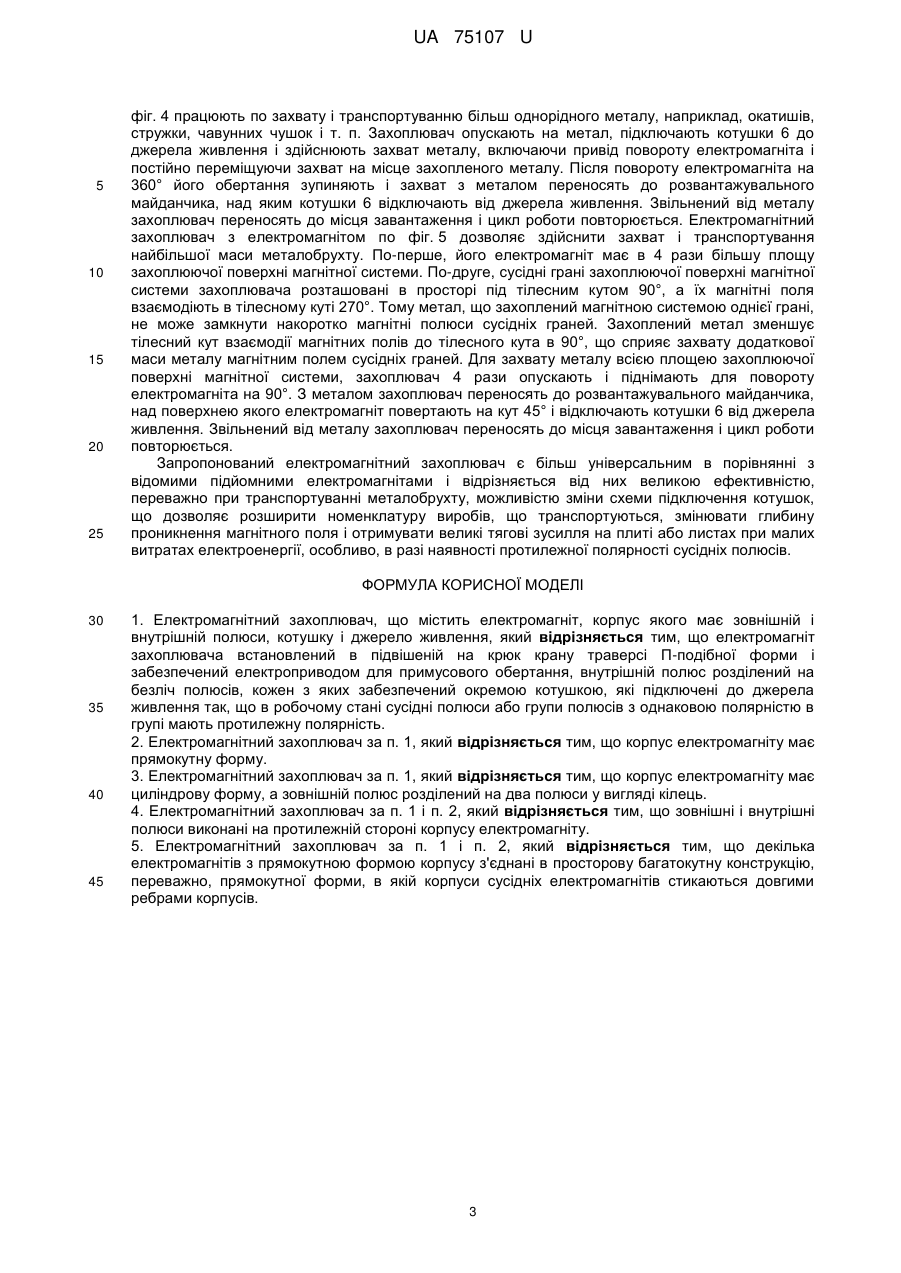

1. Електромагнітний захоплювач, що містить електромагніт, корпус якого має зовнішній і внутрішній полюси, котушку і джерело живлення, який відрізняється тим, що електромагніт захоплювача встановлений в підвішеній на крюк крану траверсі П-подібної форми і забезпечений електроприводом для примусового обертання, внутрішній полюс розділений на безліч полюсів, кожен з яких забезпечений окремою котушкою, які підключені до джерела живлення так, що в робочому стані сусідні полюси або групи полюсів з однаковою полярністю в групі мають протилежну полярність.
2. Електромагнітний захоплювач за п. 1, який відрізняється тим, що корпус електромагніту має прямокутну форму.
3. Електромагнітний захоплювач за п. 1, який відрізняється тим, що корпус електромагніту має циліндрову форму, а зовнішній полюс розділений на два полюси у вигляді кілець.
4. Електромагнітний захоплювач за п. 1 і п. 2, який відрізняється тим, що зовнішні і внутрішні полюси виконані на протилежній стороні корпусу електромагніту.
5. Електромагнітний захоплювач за п. 1 і п. 2, який відрізняється тим, що декілька електромагнітів з прямокутною формою корпусу з'єднані в просторову багатокутну конструкцію, переважно, прямокутної форми, в якій корпуси сусідніх електромагнітів стикаються довгими ребрами корпусів.
Текст

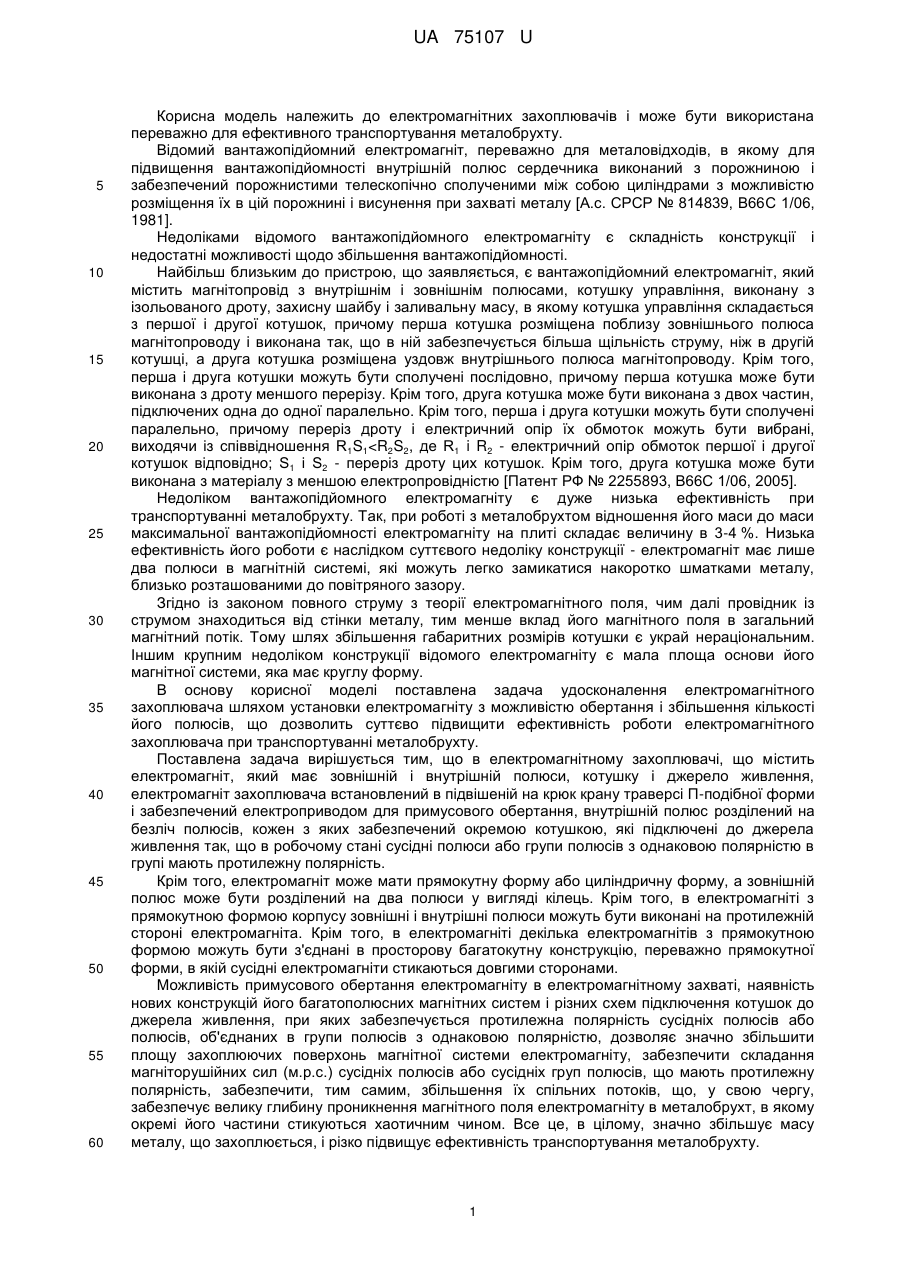

Реферат: UA 75107 U UA 75107 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електромагнітних захоплювачів і може бути використана переважно для ефективного транспортування металобрухту. Відомий вантажопідйомний електромагніт, переважно для металовідходів, в якому для підвищення вантажопідйомності внутрішній полюс сердечника виконаний з порожниною і забезпечений порожнистими телескопічно сполученими між собою циліндрами з можливістю розміщення їх в цій порожнині і висунення при захваті металу [А.с. СРСР № 814839, В66С 1/06, 1981]. Недоліками відомого вантажопідйомного електромагніту є складність конструкції і недостатні можливості щодо збільшення вантажопідйомності. Найбільш близьким до пристрою, що заявляється, є вантажопідйомний електромагніт, який містить магнітопровід з внутрішнім і зовнішнім полюсами, котушку управління, виконану з ізольованого дроту, захисну шайбу і заливальну масу, в якому котушка управління складається з першої і другої котушок, причому перша котушка розміщена поблизу зовнішнього полюса магнітопроводу і виконана так, що в ній забезпечується більша щільність струму, ніж в другій котушці, а друга котушка розміщена уздовж внутрішнього полюса магнітопроводу. Крім того, перша і друга котушки можуть бути сполучені послідовно, причому перша котушка може бути виконана з дроту меншого перерізу. Крім того, друга котушка може бути виконана з двох частин, підключених одна до одної паралельно. Крім того, перша і друга котушки можуть бути сполучені паралельно, причому переріз дроту і електричний опір їх обмоток можуть бути вибрані, виходячи із співвідношення R1S1
ДивитисяДодаткова інформація
Назва патенту англійськоюElectromagnetic gripper
Автори англійськоюSadovoi Oleksandr Valentynovych, Kozlov Mykhailo Ivanovych
Назва патенту російськоюЭлектромагнитный захват
Автори російськоюСадовой Александр Валентинович, Козлов Михаил Иванович
МПК / Мітки
МПК: B66C 1/04
Мітки: електромагнітний, захоплювач
Код посилання
<a href="https://ua.patents.su/9-75107-elektromagnitnijj-zakhoplyuvach.html" target="_blank" rel="follow" title="База патентів України">Електромагнітний захоплювач</a>
