Електромагнітний клапан для аварійного відключення подачі води

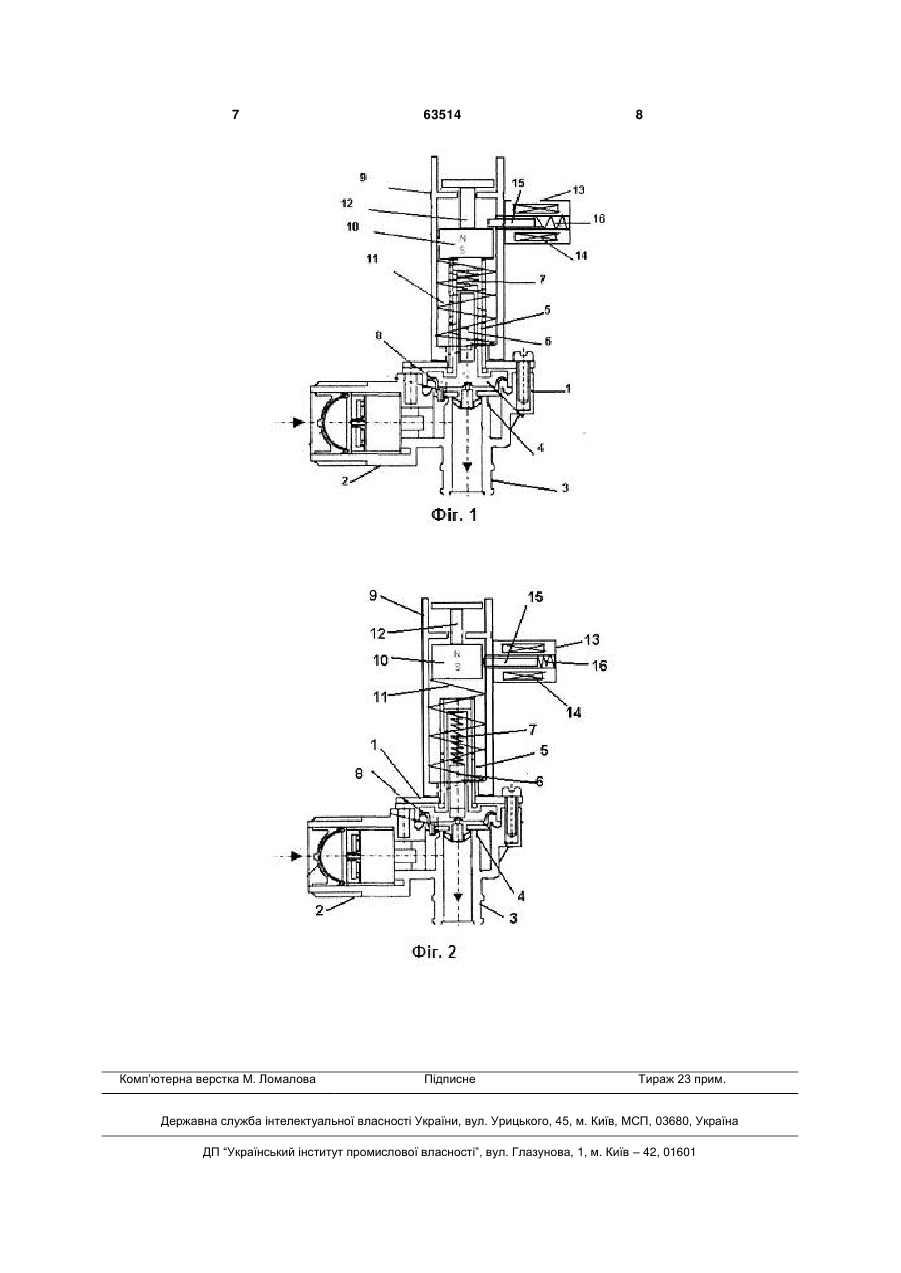

1. Електромагнітний клапан для аварійного відключення подачі води, що містить корпус із співвісно розташованими вхідною і вихідною горловинами, герметичним патрубком, розташованим перпендикулярно до них, сідлом і діафрагмою, плунжер і пружину, розташовані усередині герметичного патрубка, який відрізняється тим, що додатково введений засіб управління, що містить гільзу, яка встановлена зверху герметичного пат 3 робочу і допоміжну пружину, фіксатор у вигляді нерухомого циліндра, який охоплює шток на якому є виточка для розміщення в них фіксуючих кульок. Такий замочний орган при знаходженні у відкритому стані не споживає електроенергію. Недоліком такого замочного пристрою є низька надійність, оскільки наявність сальникового ущільнення може привести до утруднення закриття при знаходженні клапана довгий час у відкритому стані, а також можливі протічки води в сальниковому ущільненні. Відомий «Електромагнітний клапан» (Патент України №20926, МПК-2006 F16K 31/02, бюл. №10, 1997р.), що містить корпус із співісно розташованими вхідною і вихідною горловинами, патрубком, розташованим перпендикулярно до них, а також орган затвора, що містить взаємозв'язаний за допомогою механізму переміщення з якорем електромагніту, котушка якого встановлена на корпусі, який відрізняється тим, що патрубок виконаний герметичним з діамагнитного матеріалу, усередині патрубка розташований якір електромагніту, а зовні - котушка електромагніту, при цьому якір електромагніту і орган затвора розташовані в одній герметичній порожнині. Недоліком такого електромагнітного клапана є те, що для підтримки клапана у відкритому стані котушка управління споживає електроенергію і можливий її вихід з ладу із за перегріву. Відомий «Замочний соленоїдний клапан» (патент РФ №2219412, МПК-7 F16K 31/40, опубл. 20.12.2003p.), що приводиться в дію соленоїдом. У замочному соленоїдом клапані допоміжний клапан приводиться в дію соленоїдом, утвореним котушкою, навитою на сердечник з немагнітного матеріалу, який має крізний канал. Постійний магніт з рідкоземельного матеріалу розміщений усередині крізного каналу, примикає одним кінцем і граничить з концентратором магнітного потоку, розташованим далі усередині крізного каналу, Плунжер, розташований з можливістю ковзання усередині крізного отвору, зміщується від концентратора магнітного потоку пружиною і виступає з іншого кінця крізного отвору. Корпус з магнітного матеріалу замикає шлях магнітного потоку навколо соленоїда і має отвір, через який виступає плунжер. Допоміжний клапан містить обойму з жорсткого немагнітного матеріалу, яка примикає до корпусу і має поглиблення, яке утримує плунжер поза контактом з корпусом. Плунжер вибірково відкриває і закриває допоміжну трубу, що проходить через обойму, щоб привести в дію діафрагму, яка здійснює зчеплення з основним сідлом клапана для регулювання проходження середовища через корпус клапана. Недоліком такого пристрою є складність пристрою і велика необхідна потужність імпульсу, що управляє. Найбільш близьким по технічній суті і технічному результату, який досягається, є «Електромагнітний клапан», вживаний, наприклад для набору води в пральній машині (elremont.ru Серія WD) (Ремонт пральної машини «LG»), а також в сонячних колекторах, наприклад, типу FCD.3-548, FCD.3-148 і ін. (cn-dongda.en.alibaba.com) (Dongda 63514 4 Electron Co., Ltd. of Yueqing City - China Manufacturer). Електромагнітний клапан містить корпус із співісною розташованою вхідною і вихідною горловиною, патрубком розташованим перпендикулярно до них, сідлом і діафрагмою, а також плунжер, що є сердечником електромагніту і пружину, розташовані усередині герметичного патрубка, зовні якого розташована котушка електромагніту. Недоліком найближчого аналога є те, що у відкритому стані електромагнітний клапан може знаходитися тільки за наявності напруги на обмотці соленоїда, що приводить до витрати електроенергії і можливого перегріву котушки. Задачею корисної моделі є розробка електромагнітного клапана аварійного відключення води з досягненням технічного результату - перекриття трубопроводу, що підводить, у разі затоплення приміщення. Поставлена задача виконується тим, що в «Електромагнітному клапані для аварійного відключення подачі води», що містить корпус із співвісною розташованою вхідною і вихідною горловиною, герметичним патрубком розташованим перпендикулярно до них, сідлом і діафрагмою, плунжер і пружину, розташовані усередині герметичного патрубка, додатково введений засіб управління, який містить гільзу, яка встановлена зверху герметичного патрубка, усередині якої знаходиться пружина, постійний магніт, що мас можливість переміщення в гільзі, і кнопка включення, а на гільзі перпендикулярно до неї закріплений електромагніт, що містить котушку, усередині якої розташовані пружина і шток, крім того, гільза виконана з діамагнітного матеріалу, шток електромагніту виконаний з можливістю виштовхування в гільзу під впливом пружини і утриманням постійного магніта біля торця патрубка, при цьому частина штока електромагніту, розташована в гільзі, виконана з діамагнітного матеріалу. Суттєвими ознаками, співпадаючими з найближчим аналогом, є наступні ознаки: - корпус клапана з вхідним і вихідним патрубками і сідлом; - діафрагма; - плунжер; - пружина. Відмітними від найближчого аналога суттєвими ознаками є наступні ознаки: - додатково введений засіб управління; - засіб управління містить гільзу, герметичний патрубок, пружину постійний магніт і кнопку включення; - гільза встановлена зверху герметичного патрубка; - усередині гільзи знаходиться пружина і постійний магніт; - постійний магніт виконаний з можливістю переміщення в гільзі; - на гільзі перпендикулярно до неї закріплений електромагніт; - електромагніт містить котушку; - усередині котушки розташовані пружина і шток. 5 Крім того, відмітними від найближчого аналога суттєвими ознаками є наступні ознаки: - гільза виконана з діамагнітного матеріалу; - шток електромагніту виконаний з можливістю виштовхування в гільзу під дією пружини і утриманням постійного магніту біля торця патрубка; - частина штока електромагніту, розташована в гільзі, виконана з діамагнітного матеріалу. Між суттєвими ознаками технічного рішення, що заявляється, і технічним результатом, який досягається з їх допомогою, існує наступний причинно-наслідковий зв'язок. Дійсно, досягнення технічного результату - перекриття трубопроводу, що підводить, у разі затоплення приміщення - неможливо за відсутності будь-якої з суттєвих ознак, вказаних в першому пункті формули корисної моделі. Наприклад, відсутність постійного магніту значно ускладнить будь-яке інше технічне рішення, направлене на досягнення вищезгаданого технічного результату, а відсутність електромагніту, закріпленого перпендикулярно на гільзі, не дозволить утримувати клапан у відкритому стані і закривати його коротким електричним імпульсом малої потужності. Можливість здійснення корисної моделі, що заявляється, підтверджується приведеним нижче описом його практичної реалізації і ілюструється кресленнями. На фіг. 1 представлений електромагнітний клапан у відкритому стані, на фіг. 2 - в закритому стані. Електромагнітний клапан, що заявляється, містить корпус 1, вхідний патрубок 2, вихідний патрубок 3, сідло клапана 4, патрубок 5, в якому розташований плунжер 6 і перша пружина 7, діафрагму 8, засіб управління клапаном, що містить гільзу 9, в якій розташований постійний магніт 10, що має можливість переміщення в гільзі 9, друга пружина 11, кнопка включення 12. 63514 6 На гільзі 9 закріплений електромагніт 13, що містить обмотку 14, шток електромагніту 15, третю пружину 16. Робота пристрою полягає в наступному. При натисненні кнопки включення 12 постійний магніт 10, стискаючи другу пружину 11, наближається до торця патрубка 5 і притягає плунжер 6, який відкриває отвір в діафрагмі 8. Електромагнітний клапан відкривається. Під дією пружини 16 шток 15 електромагніту 13 виштовхується і фіксує постійний магніт 10. Електромагнітний клапан залишається у відкритому стані - це черговий, нормальний стан клапана. У аварійному випадку - розрив гнучких шлангів або не закриття кранів розбору води - спрацьовує датчик затоплення (умовно не показаний) і схема управління (умовно не показана) подає короткий електричний імпульс на котушку 14 електромагніту 13, при цьому шток електромагніту 15 втягується і постійний магніт 10 під дією пружини 11 віддаляється від торця патрубка 5. Магнітне поле в зоні плунжера 6 слабшає і перша пружина 7 притискує плунжер 6 до діафрагми 8. Електромагнітний клапан закривається - це аварійний стан клапана. Таким чином, електромагнітний клапан, що заявляється, включається вручну і в нормальному (черговому) режимі не споживає електроенергію, а для його відключення в аварійному режимі (при затопленні приміщення) потрібний електричний імпульс малої потужності, наприклад, від автономного електрохімічного джерела струму. На підставі всього вищевикладеного, можна зробити висновок, що задача, поставлена в даній корисній моделі, - розробка електромагнітного клапана аварійного відключення води - виконана з досягненням технічного результату - перекриттям трубопроводу, що підводить, у разі затоплення приміщення. 7 Комп’ютерна верстка М. Ломалова 63514 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
