Спосіб і пристрій для селективного каналу ack/nak у системі зв’язку

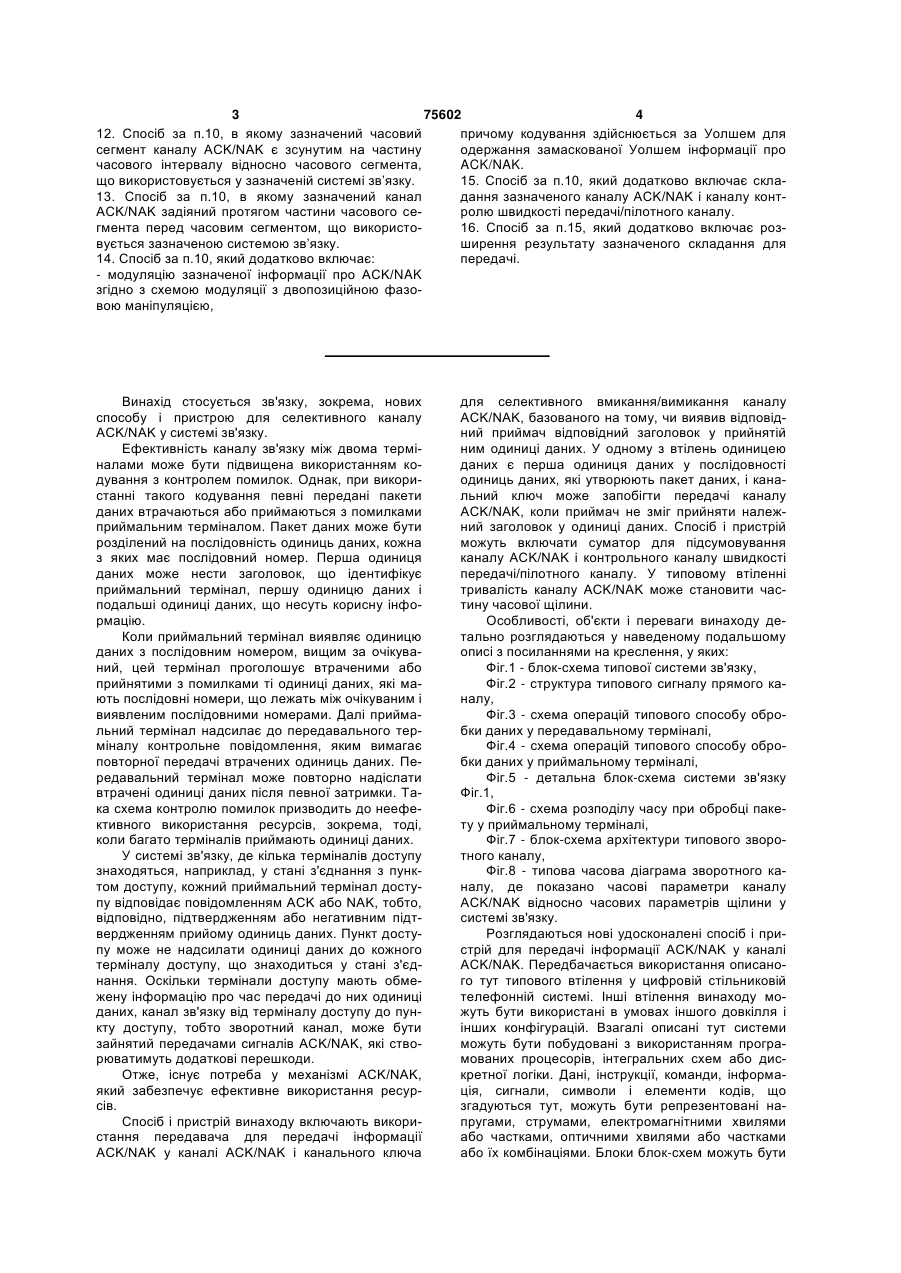

1. Пристрій для передачі інформації у системі зв'язку, який включає: - приймач для прийому сукупності одиниць даних пакета даних, причому приймач пристосований для визначення, чи преамбула першої одиниці даних пакета узгоджена з преамбулою, призначеною пристроєм; - передавач, призначений оперативно передавати інформацію про ACK/NAK (квитування/негативне квитування) у каналі ACK/NAK для кожної прийнятої одиниці даних, який включає: мультиплексор для маскування інформації про ACK/NAK кодом для визначення каналу ACK/NAK; розширювач, призначений оперативно розширювати замасковану інформацію про ACK/NAK; і канальний ключ для стробування зазначеного каналу ACK/NAK, базуючись на тому, чи приймач виявив узгодження преамбули у першій одиниці даних, прийнятої зазначеним приймачем, причому канальний ключ пристосований для запобігання передачі каналом ACK/NAK для всіх одиниць даних пакета, коли приймач визначив преамбулу у першій одиниці даних, що не узгоджена з преамбулою, призначеною пристроєм. 2. Пристрій за п.1, в якому зазначений передавач додатково включає: - модулятор з двопозиційною фазовою маніпуляцією для модуляції зазначеної інформації про ACK/NAK, причому код, використаний перемножувачем, є маскування Уолша, щоб згенерувати замасковану за Уолшем інформацію про ACK/NAK для передачі у зазначеному каналі ACK/NAK. 2 (19) 1 3 75602 4 12. Спосіб за п.10, в якому зазначений часовий причому кодування здійснюється за Уолшем для сегмент каналу ACK/NAK є зсунутим на частину одержання замаскованої Уолшем інформації про часового інтервалу відносно часового сегмента, ACK/NAK. що використовується у зазначеній системі зв’язку. 15. Спосіб за п.10, який додатково включає скла13. Спосіб за п.10, в якому зазначений канал дання зазначеного каналу ACK/NAK і каналу контACK/NAK задіяний протягом частини часового серолю швидкості передачі/пілотного каналу. гмента перед часовим сегментом, що використо16. Спосіб за п.15, який додатково включає розвується зазначеною системою зв’язку. ширення результату зазначеного складання для 14. Спосіб за п.10, який додатково включає: передачі. - модуляцію зазначеної інформації про ACK/NAK згідно з схемою модуляції з двопозиційною фазовою маніпуляцією, Винахід стосується зв'язку, зокрема, нових способу і пристрою для селективного каналу ACK/NAK у системі зв'язку. Ефективність каналу зв'язку між двома терміналами може бути підвищена використанням кодування з контролем помилок. Однак, при використанні такого кодування певні передані пакети даних втрачаються або приймаються з помилками приймальним терміналом. Пакет даних може бути розділений на послідовність одиниць даних, кожна з яких має послідовний номер. Перша одиниця даних може нести заголовок, що ідентифікує приймальний термінал, першу одиницю даних і подальші одиниці даних, що несуть корисну інформацію. Коли приймальний термінал виявляє одиницю даних з послідовним номером, вищим за очікуваний, цей термінал проголошує втраченими або прийнятими з помилками ті одиниці даних, які мають послідовні номери, що лежать між очікуваним і виявленим послідовними номерами. Далі приймальний термінал надсилає до передавального терміналу контрольне повідомлення, яким вимагає повторної передачі втрачених одиниць даних. Передавальний термінал може повторно надіслати втрачені одиниці даних після певної затримки. Така схема контролю помилок призводить до неефективного використання ресурсів, зокрема, тоді, коли багато терміналів приймають одиниці даних. У системі зв'язку, де кілька терміналів доступу знаходяться, наприклад, у стані з'єднання з пунктом доступу, кожний приймальний термінал доступу відповідає повідомленням АСK або NAK, тобто, відповідно, підтвердженням або негативним підтвердженням прийому одиниць даних. Пункт доступу може не надсилати одиниці даних до кожного терміналу доступу, що знаходиться у стані з'єднання. Оскільки термінали доступу мають обмежену інформацію про час передачі до них одиниці даних, канал зв'язку від терміналу доступу до пункту доступу, тобто зворотний канал, може бути зайнятий передачами сигналів ACK/NAK, які створюватимуть додаткові перешкоди. Отже, існує потреба у механізмі ACK/NAK, який забезпечує ефективне використання ресурсів. Спосіб і пристрій винаходу включають використання передавача для передачі інформації ACK/NAK у каналі ACK/NAK і канального ключа для селективного вмикання/вимикання каналу ACK/NAK, базованого на тому, чи виявив відповідний приймач відповідний заголовок у прийнятій ним одиниці даних. У одному з втілень одиницею даних є перша одиниця даних у послідовності одиниць даних, які утворюють пакет даних, і канальний ключ може запобігти передачі каналу ACK/NAK, коли приймач не зміг прийняти належний заголовок у одиниці даних. Спосіб і пристрій можуть включати суматор для підсумовування каналу ACK/NAK і контрольного каналу швидкості передачі/пілотного каналу. У типовому втіленні тривалість каналу ACK/NAK може становити частину часової щілини. Особливості, об'єкти і переваги винаходу детально розглядаються у наведеному подальшому описі з посиланнями на креслення, у яких: Фіг.1 - блок-схема типової системи зв'язку, Фіг.2 - структура типового сигналу прямого каналу, Фіг.3 - схема операцій типового способу обробки даних у передавальному терміналі, Фіг.4 - схема операцій типового способу обробки даних у приймальному терміналі, Фіг.5 - детальна блок-схема системи зв'язку Фіг.1, Фіг.6 - схема розподілу часу при обробці пакету у приймальному терміналі, Фіг.7 - блок-схема архітектури типового зворотного каналу, Фіг.8 - типова часова діаграма зворотного каналу, де показано часові параметри каналу ACK/NAK відносно часових параметрів щілини у системі зв'язку. Розглядаються нові удосконалені спосіб і пристрій для передачі інформації ACK/NAK у каналі ACK/NAK. Передбачається використання описаного тут типового втілення у цифровій стільниковій телефонній системі. Інші втілення винаходу можуть бути використані в умовах іншого довкілля і інших конфігурацій. Взагалі описані тут системи можуть бути побудовані з використанням програмованих процесорів, інтегральних схем або дискретної логіки. Дані, інструкції, команди, інформація, сигнали, символи і елементи кодів, що згадуються тут, можуть бути репрезентовані напругами, струмами, електромагнітними хвилями або частками, оптичними хвилями або частками або їх комбінаціями. Блоки блок-схем можуть бути 5 75602 6 репрезентувати схеми або операції способу. встановлення зв'язку МС з БС мережі перед встаФіг.1 ілюструє типову систему 100 зв'язку, новленням інформаційного каналу. придатну для застосування втілень винаходу. ПеУ типовому втіленні кожна МС веде моніторинг рший термінал 104 передає сигнали до другого щонайменше метрики якості сигналів, що надхотерміналу 106 у прямому каналі 108а зв'язку і дять від БС. Прийнявши у прямому каналі сигнали приймає сигнали від другого терміналу 106 у звовід кількох БС, МС (наприклад, МС 106) ідентифіротному каналі 108b зв'язку. Термінали 104, 106 кує БС, пов'язану з сигналом прямого каналу найможуть працювати як передавальний вузол або як вищої якості (наприклад, БС 104). Після цього МС приймальний вузол, або як один і другий одночасформує прогноз швидкості передачі, при якій часно, залежно від того, чи передаються або прийматота помилок пакету (ЧПП) пакетів даних від обраються дані. Терміналами 104, 106 можуть бути, ної БС 104 не перевищує бажаного значення (навідповідно, мобільна станція (МС) і базова станція приклад, 2%). Далі МС обчислює швидкість (БС) або інші засоби зв'язку. Прямий і зворотний передачі, при якій "хвостова імовірність" є не менканали 108а, 108b можуть радіоканалами або прошою за ЧПП.Хвостовою імовірністю є імовірність відними лініями. Контролер 102 БС може бути того, що фактична якість сигналу протягом періоду з'єднаний з БС 104 для контролю системи зв'язку передачі пакетів буде меншою за якість сигналу, 100. необхідну для успішного декодування пакету при Для спрощення показано, що система 100 даній швидкості передачі. Потім МС 106 надсилає зв'язку включає одну БС 104 і одну МС 106, однак у зворотному каналі 108b повідомлення до обрасистема 100 може мати інші варіанти і конфігураної БС 104, яким вимагає цієї швидкості передачі ції. Наприклад, у багатокористувацькій системі даних від БС 106 у прямому каналі. Це повідомзв'язку з паралельним доступом може використолення може бути надіслане у каналі контролю вуватись одна БС для одночасної передачі даних швидкості передачі (КШП). Використання КШП до багатьох МС. МС може одночасно приймати описано у [заявці 08/936 386 (тепер патент США передачі від кількох БС, як це робиться при м'якій №6,574,211 виданий 3 червня 2003р.)] виданий , передачі зв'язку (див. [патенти США 5 101 501 і 5 включеній посиланням. Для передачі інформації 267 261], включені у цей опис посиланням). СисКШП, показника швидкості передачі зворотного тема зв'язку для описаних тут втілень може вклюканалу (ПЗШ) і інформації щодо селективного підчати будь-яку кількість МС і БС. Кожна з багатьох твердження (СП) може бути використаний спеціаБС з'єднана з контролером БС (КБС) 102 через льно призначений зворотний канал проміжного допоміжні канали зв'язку, подібні допоміжному доступу (R-MACCH). каналу 110, який може бути реалізований у різних БС 104 веде моніторинг зворотного каналу від варіантах, включаючи, наприклад, мікрохвильовий однією або кількох МС і може передавати дані у канал або провідну лінію типу Е1 або Т1, абр оппрямому каналі 108а до кількох МС-адресатів протичне волокно. З'єднання 112 з'єднує систему 100 тягом кожної часової щілини передачі. У одному з безпровідного зв'язку з вузлом обслуговування втілень БС 104 вибирає МС-адресата (наприклад, пакетних даних (ВОПД) (не показаним). МС 106), базуючись на процедурі планування, Взагалі канал зв'язку є групою каналів, які непризначеній для балансування вимог до якості суть логічно різні типи інформації. Ці канали мообслуговування (ЯО) кожної МС і підвищення цим жуть передаватись у режимі мультиплексного розпропускної здатності системи 100. БС 104 передає ділення часу (TDM), мультиплексним кодовим дані до МС лише на швидкості передачі, визначерозділенням (CDM), мультиплексним частотним ній останнім повідомленням КШП, прийнятим від розділенням (FDM) або з їх комбінаціями. У схемі МС 106. Це обмеження позбавляє МС 106 від неTDM канали розрізняються у часі і передаються обхідності виявляти швидкість передачі сигналу у почергово, у схемі CDM канали розрізняються за прямому каналі. МС визначає, чи є вона адресапсевдовипадковими ортогональними послідовностом, протягом даної часової щілини. тями. Система зв'язку з кодовим розділенням опиУ одному з втілень пакет даних для передачі сана у [патенті США 5 103 459], включеному посивключає заголовок у першій часовій щілині кожноланням. го нового пакета прямого каналу для ідентифікуПрямий канал 108а може включати кілька кавання МС-адресата. Кожна МС, прийнявши загоналів, наприклад, пілот-канал, канал проміжного ловок, декодує інформацію і, базуючись на доступу, інформаційний канал і контрольний кадекодованому заголовку, визначає, чи є вона аднал. Контрольний канал є каналом, що несе сигресатом пакета даних. МС-адресат починає деконали для всіх МС у зоні обслуговування системи дування даних у пов'язаній з ними часовій щілині і 100. Щоб працювати у системі, кожна МС має весвизначає швидкість передачі даних прямого канати моніторинг щонайменше одного контрольного лу, базовану на повідомленні-вимозі КШП Кількість каналу. Інформаційний канал несе дані. Контрольчасових щілин прямого каналу, що використовуний канал може нести дані, необхідні для демодуються для передачі пакета, є змінною і залежить ляції даних інформаційного каналу. Сигнальна від швидкості передачі, з якою надсилається цей структура прямого каналу, згідно з типовим втіпакет Пакети що надсилаються з нижчою швидкісленням винаходу, ілюстрована Фіг.2. Зворотний тю, надсилаються з використанням більшої кількоканал 108b включає кілька каналів, наприклад, сті часових щілин. МС-адресат декодує прийнятий інформаційний канал і канал доступу. Призначенпакет даних і оцінює метрику якості, пов'язану з ням зворотного інформаційного каналу є забезпецим пакетом. Метрика якості пакета може бути чення передач від однієї МС до БС мережі. Зворовизначена формулою згідно з вмістом пакета, натний канал доступу використовується для приклад, з використанням біту парності, перевірки 7 75602 8 коду КЦН тощо. Оцінка метрики якості й метрика ну Вимогу (QARQ) для передачі або повторної якості, що міститься у пакеті, порівнюються і залепередачі пакета до МС згідно з одним з втілень. жно від результату порівняння генерується СП.СП Операцією 300 БС приймає одиницю корисної інможе бути базована на ФСЛ, що потребує надсиформації, призначену для передачі до МС. Опералання повідомлення АСК від МС до БС, якщо пацією 302 БС визначає, чи має ця одиниця бути кет даних був декодований успішно, у іншому ж переданою вперше або повторно. Вимога повторразі повідомлення не надсилається. Якщо СП баної передачі на цій стадії може бути ініційована зована на NAK, то повідомлення NACK надсилалише через протокол радіозв'язку (ПРЗ). Якщо ця ється від МС до БС лише тоді, коли пакет даних одиниця має бути передана вперше, відбувається був декодований некоректно. перехід до операції 306, якою ця одиниця вноситьПеревагою використання NAK є висока надійся у першоразову чергу. У випадку повторної пеність і низькі інтерференційні перешкоди для інших редачі відбувається перехід до операції 304, якою зворотних каналів, а також економія енергії у МС. ця одиниця вноситься у чергу повторних передач. Те, що БС передає пакет даних, призначений лиОперацією 308 БС укладає одиниці корисної інфоше для однієї МС, дозволяє знизити перешкоди у рмації у пакет, призначений для певної МС, струкзворотному каналі і забезпечує низьку імовірність тура якого визначається згідно з швидкістю перенекоректного декодування пакета. Крім того, якщо дачі даних, яка у свою чергу базується на сигналі NAK є бітом нульової енергії, NAK є низькоенерКШП зворотного зв'язку, прийнятому у зворотному гійним і МС може витрачати менше енергії на пеканалі від МС-адресата. Цей пакет даних може редачу біту NAK. У типовому втіленні кодовий кабути переданий протягом кількох часових щілин, нал СП, ортогональний до зворотного каналу перша з яких має заголовок, що ідентифікує МС108Ь, може бути використаний для передачі повіадресата. У іншому варіанті заголовок передаєтьдомлень АСK або NAK. Оскільки БС передає пася у кожній часовій щілині. Операцією 310 БС пекет, призначений лише для однієї МС, щонайбільредає пакет даних згідно з запланованим розклаше ця МС надсилає СП, не створюючи значних дом. Після цього БС перевіряє (опер. 312), чи було перешкод у зворотному каналі 108b. Окремо призприйняте СП, що відповідає переданому пакету начений канал проміжного доступу до зворотного даних. каналу (R-MACCH) може бути використаний для Якщо приймається АСK (або не приймається передач повідомлень КШП, ПЗШ і ACK/NAK Після NAK) у очікуваній часовій щілині, виконується певиявлення каналу СП БС визначає, чи є потрібною рехід до операції 314, якою пакет вилучається з повторна передача пакета, і, якщо так, пакет плаобох черг і відкидається. Якщо було прийняте нується для передачі, у іншому ж разі ігнорується. NAK, (або не було прийняте АСK) у очікуваній чаФіг.2 ілюструє структуру сигналу прямого касовій щілині, відбувається перехід до операції 316, налу, який передається кожною БС у типовій сисякою перевіряються параметри, що контролюють темі високої швидкості передачі, згідно з певним повторну передачу. Ці параметри відвертають втіленням. Сигнали прямого каналу розділяються багаторазову повторну передачу, що могло б підна часові щілини фіксованої тривалості 1,67мс. вищити вимоги до буфера і знизити пропускну Кожна щілина 202 розділена на дві півщілини 204А здатність системи зв'язку. Ці параметри можуть і 204В, у кожній з яких передається пілотна імпувключати максимальну кількість повторних перельсна серія 208А і 208В. У типовому втіленні кождач пакета і максимальний час, протягом якого на щілина має довжину 2048 елементів коду, що пакет може залишатись у першоразовій черзі після відповідає тривалості щілини 1,67мс, а кожна пілойого передачі. Якщо ці параметри були перевищетна серія 208А і 208В має довжину 96 елементів ні, пакет вилучається з першоразової черги і черги кеду с центром у середній точці відповідної півщіповторних передач і відкидається (опер. 318). Згілини 204А і 204В. Сигнал 206А і 206В контролю дно з такою схемою, обробка повторних передач потужності зворотного каналу (КПЗ) передається QARQ припиняється і пакет може бути знову пепо обидва боки пілотної серії 208В у кожній другій реданий за вимогою. Якщо параметри не були півщілині 204В. Сигнал КПЗ може бути переданий перевищені, пакет знову планується для повторної 64 елементами коду безпосередньо перед і безпопередачі операцією 320. середньо після другої пілотної серії 208В для реФіг.4 містить типову схему виконання способу, гулювання потужності сигналів зворотного каналу. який передбачає використання у МС QARQ для Інформаційні дані прямого каналу передаються у генерування відповіді до БС згідно з одним з втізалишкових частинах 210А і 210В першої півщілилень. Операцією 400 МС приймає одиницю даних ни 204А і 212А і 212В другої півщілини 204В. Загопакету даних, переданого від БС, здобуває заголовок 214 має довжину 64 елементи коду і переловок пакета (опер. 402) і порівнює його з еталондається одноразово для кожного пакета даних. ним заголовком (опер. 404). Пакет відкидається Заголовок 214 є специфічним для МС, оскільки (опер. 406), якщо заголовок вказує, що адресатом потік інформаційного каналу призначається для є інша БС, і відбувається перехід назад до операконкретної МС. Оскільки пакет даних розділений ції 400 чекання наступного пакета, або, у іншому на кілька одиниць даних і кожна одиниця передаразі, пакет може бути збережений для м'якого ється протягом часової щілини, перша часова щікомбінування з повторними передачами цього палина містить заголовок 214, який ідентифікує МСкета. Якщо заголовок вказує, що пакет призначаадресата для потоку даних у першому і подальших ється саме для цієї МС. МС декодує пакет (опер часових щілинах. 408) і оцінює метрику якості цього пакета. Фіг.3 містить типову схему операцій способу, Операція 410 порівнює оцінку метрики якості з згідно з яким БС використовує Швидку Автоматичінформацією щодо метрики якості одержаною з 9 75602 10 пакета. Якщо ці дві метрики не збігаються, це вкапризначені ці дані. зує на неналежне декодування цього пакета і тоді Корисні одиниці, що надійшли до БС через лінадсилається відповідне СП (опер. 412), яке може нії 110, надходять до розподілювача 506, який бути повідомленням NAK. Операція 414 вмикає перевіряє, чи є вони новими або надійшли від таймер, призначенням якого є обмеження тривапроцесора 504 ПРЗ для повторної передачі. Якщо лості чекання повторної передачі корисних одиці одиниці мають бути передані повторно, вони ниць некоректно декодованого пакета. Якщо пронадсилаються у чергу 510 повторних передач, у тягом роботи таймера ці одиниці не були прийняті іншому разі вони надходять до першоразової чердля NAK, що відповідає цьому некоректно декодоги 508. Після цього ці корисні одиниці формуються ваному пакету, обробка QARQ припиняється і ПРЗ у пакети згідно з швидкістю передачі, якої вимагаобробляє втрачені одиниці. ла МС 106. Якщо пакет був декодований правильно (опер. Приготовлені пакети надходять до плануваль410), надсилається відповідне СП (опер. 416) і ника 512, який разом з контролером 518 QARQ корисні одиниці пакета зберігаються у буфері призначає пріоритети новим пакетам і пакетам, (опер. 418). Операцією 420 послідовні номери ПРЗ призначеним для повторної передачі до МС 106. цих одиниць порівнюється з очікуваними значенПакети для МС 106 залишаються у чергах 508, 510 нями послідовних номерів ПРЗ. в той час, як БС 104 чекає СП від МС 106. Якщо послідовні номери ПРЗ вказує на суміжПакети, що надходять до МС 106 через пряність, це означає, що всі корисні одиниці пакета, мий канал 108а, надходять до детектора 520 загопереданого до МС, були прийняті належним чиловків, який виявляє і декодує заголовки пакетів. ном. Після цього всі корисні одиниці з суміжно розЗаголовок надсилається до процесора 521, який ташованими номерами спрямовуються з буфера порівнює декодовані і еталонні заголовки. Пакет до рівня ПРЗ (опер. 424) Якщо послідовні номери відкидається, якщо заголовок вказує, що пакет ПРЗ вказують на несуміжність, здійснюється переадресовано до іншої МС. У іншому разі пакет надвірка (опер. 422) стану таймера, що відповідає ходить до декодера 522, який декодує його і надостанньому надісланому NAK (був запущений силає до процесора 521, який також оцінює метриоперацією 414). Якщо таймер ще не відпрацював, ку якості пакета. Оцінка метрики якості і метрика МС чекає повторної передачі втрачених корисних якості, що містилась у прийнятому пакеті, поріводиниць або завершення роботи таймера, що віднюються, і, базуючись на цьому порівнянні, генеповідає останньому надісланому NAK. ратор 524 СП генерує відповідне СП.Детектор 520 Якщо таймер для певного NAK і, відповідно, заголовків, декодер 522 і процесор 521 показані як певної групи втрачених корисних одиниць, відпраокремі елементи, однак, зрозуміло, що це зроблецював, схема QARQ для цих одиниць припиняєтьно лише для спрощення пояснень. Ці елементи ся. Всі корисні одиниці, що зберігаються у буфері і можуть бути реалізовані як єдиний процесор, що мають послідовні номери, вищі за номери корисвиконує їх функції. Крім того, передача і прийом них одиниць, пов'язаних з конкретним NAK, і нижчі сигналів прямого і зворотного каналів включають за номери втрачених одиниць, пов'язаних з настуінші функції, наприклад, генерування даних каналу пним NAK (якщо воно є), надсилаються до рівня і РЧ/ПЧ одиниць, не показаних для спрощення. ПЗР (опер. 424). Зрозуміло, що такі функції можуть бути необхідниОперацією 426 рівень ПРЗ перевіряє послідоми для належних прийому і передачі сигналів прявні номери доставлених корисних одиниць. Якщо мого і зворотного каналів. вони є попарно суміжними, ПРЗ надсилає дані з Якщо пакет був декодований неправильно, буфера до приймача даних (опер. 428), у іншому тобто оцінка метрики якості і метрика якості з приразі рівень ПРЗ генерує повідомлення ПРЗ, яким йнятого пакета не збігаються, Надсилається СП і вимагає повторної передачі втрачених одиниць вмикається таймер 530 СП.У типовому втіленні СП (опер. 430). У одному з втілень повідомлення ПРЗ є NAK, репрезентоване бітом ненульової енергії. вимагає передачі всіх втрачених одиниць з буфеПризначенням таймера 530 є обмеження періоду, ра. У іншому втіленні повідомлення ПРЗ вимагає протягом якого МС 106 чекає повторної передачі повторної передачі лише останніх виявлених кокорисних одиниць неправильно декодованого парисних одиниць. Операцією 432 це повідомлення кета Якщо ці одиниці не надходять протягом відппередасться де обслуговуючої БС. Хоча показано рацьовування таймера 530 для NAK, пов'язаного з процесор ПРЗ, можуть бути використані інші пронеправильно декодованим пакетом, обробка токоли, ще забезпечують повторну передачу, баQARQ припиняється. Повторна передача втрачезуючись на використанні послідовних номерів. них одиниць виконується під керуванням процесоФіг.5 містить типову детальну блок-схему сисра 526 ПРЗ. теми 100 зв'язку Фіг.1 згідно з одним з втілень виЯкщо пакет був декодований правильно, коринаходу. Дані, що мають бути надіслані до МС 106, сні одиниці цього пакета зберігаються у буфері надходять до КБС 102 через з'єднання 112 від 528. Послідовні номери ПРЗ корисних одиниць PDSN (не показано). Дані форматуються у корисні пакета порівнюються декодером 522 з очікуваними одиниці під керуванням процесора 504 ПРЗ, який послідовними номерами ПРЗ. Якщо послідовний також забезпечує розподілювач 502 інформацією номер ПРЗ вказує на суміжність, всі корисні одипро пакети, що мають бути передані повторно. ниці з суміжно розташованими номерами спрямоВимога повторної передачі надходить до процесовуються з буфера 528 до процесора 526 ПРЗ. У ра 504 ПРЗ у повідомлення ПРЗ. Розподілювач іншому разі здійснюється перевірка стану таймера 502 розподіляє корисні одиниці через допоміжні 530. Якщо таймер ще не відпрацював, корисні лінії до БС 104, яка обслуговує МС 106, для якої одиниці зберігаються у буфері 528 і МС чекає по 11 75602 12 вторної передачі втрачених корисних одиниць або 108В, синхронізуються у МС 106. Отже, відносні завершення роботи таймера 530 для останнього положення щілин прямого каналу 108А і зворотнонадісланого NAK. Якщо таймер для певного NAK і, го каналу 108В є фіксованими. БС 104 може вимівідповідно, певної групи втрачених корисних одиряти затримку на двостороннє проходження між ниць, відпрацював, всі корисні одиниці, що зберіБС 104 і МС 106 і тому часова щілина у якій до БС гаються у буфері і мають послідовні номери, вищі 104 має надійти ПС, точно визначається. за номери корисних одиниць, пов'язаних з конкреСпіввідношення між обробкою прийнятого патним NAK, і нижчі за номери втрачених одиниць, кета і СП можна встановити, фіксуючи кількість пов'язаних з наступним NAK, надсилаються до щілин між прийомом пакета і надсиланням СП процесора 526 ПРЗ. назад, тобто щілин n-2 і n-1, завдяки чому БС 104 Процесор 526 ПРЗ перевіряє послідовні номеможе встановити відповідність між кожним пакери доставлених корисних одиниць. Якщо вони вкатом і СП.Зрозуміло, що БС 104 Фіг.6 є ілюстрацією зують на суміжність, процесор 526 ПРЗ надсилає цього. Кількість щілин, призначених для кожної дані з буфера 528 до приймача 534 даних, у іншоподії, може змінюватись, наприклад, тривалість му разі процесор 526 ПРЗ інструктує генератор декодування і оцінювання метрики якості може 532 повідомлень ПРЗ генерувати повідомлення становити менше або більше 2 щілин. Крім того ПРЗ з вимогою повторної передачі втрачених одидеякі події є варіабельними за природою, наприниць (опер. 430). У одному з втілень повідомлення клад, довжина пакета, затримка між прийомом СП ПРЗ вимагає передачі всіх втрачених одиниць з і повторною передачею пакета. У іншому втіленні буфера 528. У іншому втіленні повідомлення ПРЗ співвідношення між обробкою прийнятого пакета й вимагає повторної передачі лише останніх виявСП визначається включенням у СП інформації про лених корисних одиниць Після цього це повідомте, який пакет має бути переданий повторно. лення передається до БС 104 у зворотному канапі Фіг.7 містить блок-схему пілотного кана108В. лу/каналу КШП у зворотному каналі згідно з одним Дані, що містять СП і надійшли до БС 104 у з втілень винаходу. Повідомлення КШП надсилазворотному каналі 108А, надходять до детектора ється до кодера 626 КШП, який кодує це повідом514 СП і детектора 516 повідомлень ПРЗ. Якщо лення згідно з зумовленим форматом кодування. прийняті дані містять АСK, виявлене детектором Кодування повідомлення КШП є важливою опера514, контролер 518 QARQ видаляє пакет, пов'язацією, оскільки імовірність помилок у повідомленні ний з АСК, з черг 508 і 510. Якщо було прийняте КШП має бути достатньо низькою, оскільки непраNAK, контролер 518 QARQ перевіряє, чи були певильне визначення швидкості передачі прямого ревищені параметри, що контролюють повторну каналу впливає на загальну роботу системи. У передачу. У типовому втіленні ці параметри вклютиповому втіленні кодер 626 КШП є блочним кодечають максимальну кількість повторних передач ром швидкості (8,4) з КНЦ, який кодує 3-бітове пакета і максимальний час, протягом якого пакет повідомлення КШП у 8-бітове кодове слово. Кодоможе залишатись у першоразовій черзі 508 після ване повідомлення КШП надходить до перемнойого передачі. Якщо ці параметри були перевищежувача 628, який покриває повідомлення кодом ні, контролер 518 QARQ вилучає цей пакет з черг Уолша, який однозначно ідентифікує БС, для якої 508, 510. У іншому разі контролер 518 QARQ інпризначене повідомлення КШП.Код Уолша генеруструктує планувальник 512 повторно запланувати ється генератором 624 Уолша. Покрите повідомпередачу цього пакету з вищим пріоритетом. Палення КШП надходить до мультиплексора 630, кет переноситься з першоразової черги 508 у черякий мультиплексує його з пілотними даними. гу 510 повторних передач, якщо контролер 518 Фіг.8 ілюструє структуру щілини зворотного QARQ визначає, що непідтверджений пакет знаканалу згідно з одним з втілень винаходу. Кожний ходиться у черзі 508. кадр може бути розділений на 16 щілин, щонаймеЯкщо прийняті дані містять вимогу ПРЗ повтонше одна з яких може бути використана для перерної передачі, виявлену детектором 516 повідомдачі повідомлень КШП і пілотних даних. Хоча у лень ПРЗ, детектор 516 надсилає повідомлення даному випадку мультиплексор 630 включає повіПРЗ до процесора 504 ПРЗ через допоміжну лінію домлення КШП у одну половину щілини, а пілотне 110. Після цього процесор 504 ПРЗ ініціює процеповідомлення у другу половину цієї щілини, ці подуру повторної передачі пакета згідно з вимогами відомлення можуть бути розміщені у будь-яких ПРЗ. частинах щілини. Операціями 412, 416 (Фіг.4) геФіг.6 ілюструє часові співвідношення між принератор СП генерує повідомлення АСK або NAK йомом пакета у МС 106 і передачею СП від МС для передачі до БС, базуючись на порівнянні мет106. У щілинах n-4 або n-3 МС 106 приймає пакет рик (опер. 410). Генерування NAK або АСK (опер. у прямому каналі 108А і визначає, чи його призна412, 416, відповідно) залежить, чи виявила МС чено для МС 106. Якщо ні МС 106 ігнорує його. У (опер. 402) заголовок, що збігається з заголовком, іншому разі МС декодує пакет, оцінює його метрипризначеним цій МС. Пакет даних може бути розку якості і порівнює оцінку метрики якості з метриділений на кілька одиниць, кожна з яких має послікою якості, одержаною з пакета (щілини n-4 і n-3). довний номер і передається протягом щілини. ПеУ щілині з МС 106 надсилає СП до БС 104 у зворша одиниця даних передається з заголовком. ротному каналі 108В. У щілині n+1 СП, прийняту Мобільний вузол спочатку має виявити і порівняти БС 104, декодується і надсилається до контролера заголовок перед прийняттям рішення, декодувати 518 QARQ. У щілинах n+2, n+3 БС 104 повторно дані чи ні. Одиниці даних після першої можуть не передає пакет, якщо була вимога цього. Положенмати заголовків Мобільний вузол веде стеження ня щілин прямого каналу 108А і зворотного каналу за послідовними номерами одиниць даних, доки 13 75602 14 не будуть прийняті всі одиниці даних. Якщо одискладається з каналом КШП і пілотним каналом ниці даних приймаються і декодуються і має місце Повідомлення ACK/NAK, повідомлення КШП і пінезбіг метрик (опер. 410), мобільний вузол надсилотні дані надходять до перемножувачів 650а і лає до БС повідомлення NAK для повторної пере650с, які розширюють ці дані сигналами ПШ-І і ПШдачі втраченої одиниці даних. У випадку збігу метQ, відповідно. Отже, повідомлення ACK/NAK і КШП рик МС надсилає до БС повідомлення АСK (опер. і пілот-сигнал передаються як у основній, так і у 416). квадратурній фазах синусоїди. У типовому втіленні МС може мати три робочі Вхідні дані інформаційного каналу кодуються режими Першим є режим доступу для ініціалізації кодером 612 і зазнають блочного переміження у контакту з БС. Наступним є режим з'єднання, коли блоці 614 перед операцією покриття Уолша у пеМС має канал зв'язку з БС. Іншим режимом може ремножувачі 616. Елемент 618 коригує підсилення бути пасивний режим, коли оброблювальні функції інформаційного каналу. Результуючий сигнал проМС скорочуються для зберігання енергії акумуляходить через перемножувачі 650В й 650D для катора, але при цьому МС підтримує квазіконтакт з нального розширення Повідомлення КШП кодуБС. Для досягнення режиму з'єднання МС має ється у кодері КШП 626 Генератор 624 Уолша гепройти через режим доступу. З режиму доступу нерує функції Уолша для виконання покриття УоМС може перейти безпосередньо до пасивного лша над кодованими повідомленнями у режиму і потім до режиму з'єднання. Кілька МС, перемножувачі 628. Повідомлення КШП після одещо працюють у режимі з'єднання, можуть мати ржання покриття Уолша і пілотні дані мультиплекконтакт з однією БС для прийому пакетів даних. суються у блоці 630. Результати складаються з Режим з'єднання може бути розділений на два селекціонованим каналом ACK/NAK у суматорі логічні стани Перший логічний стан з'єднання мо694, вихід якого піддається канальному розширенже бути визначений як такий, коли МС після приню у перемножувачах 650А, 650С. йому заголовка пакета даних або чекає, або прийГенератори 642, 644 коду генерують довгий і має подальші одиниці даних. У другому логічному короткий коди, які перемножуться у перемножувастані з'єднання МС чекає прийому пакета даних, чах 646а, 646В для одержання ПШ_І і ПШ_Q. Блок але не виявила першої одиниці даних з заголов640 може виконувати функції синхронізації і контком. Для обмеження передач повідомлень ролю. ПШ-І і ПШ-Q використовуються для канальACK/NAK у зворотному каналі кількома МС у реного розширення яке виконується перемножуважимі з'єднання, кожна МС повинна приймати загочами 650A-650D, вихідні сигнали яких проходять ловок перед передачею повідомлення ACK/NAK. В через фільтри 652A-652D Виходи фільтрів 652А і результаті МС у першому стані з'єднання переда652В складаються у суматорі 654А і утворюють ють повідомлення ACK/NAK. Для того, щоб МС канал І, а виходи фільтрів 652С і 652D складаютьперейшла у перший стан з'єднання, заголовок ся у суматорі 654В і утворюють канал Q. першої одиниці даних має бути узгодженою (опер. Зворотний канал ACK/NAK (Фіг.8) може мати 404). Вихід ТАК операції 404 може бути використривалість половини часової щілини. Часові паратаний для селективного перемикання зворотної о метри каналу ACK/NAK встановлюють такими, що каналу ACK/NAK, що передається від МС. приймач БС може декодувати інформацію Згідно з типовою архітектурою зворотного каACK/NAK якнайшвидше. У типовому втіленні півналу (Фіг.7) вона включає зворотний канал щілина ACK/NAK розташована у часі як перша ACK/NAK, який селективно вмикаєтьпівщілина. У іншому варіанті щілина зворотного ся/вимикається (блок 699). Керування цією селекканалу ACK/NAK може бути зсунута у часі на вецією виконується операцією 404. Таке керування личину до тривалості півщілини відносно щілини дозволяю передавати зворотний канал ACK/NAK, зворотного КШП/пілотного каналу. У ще одному коли заголовок першої одиниці даних збігається з варіанті зворотний канал ACK/NAK може займати заголовком МС. Повідомлення ACK/NAK, що певсю щілину. редається у зворотному каналі ACK/NAK, може Наведений опис бажаних втілень дає змогу містить лише один біт або символ. Це повідомфахівцю застосувати винахід. Різні модифікації лення проходить з повторенням через двопозиційцих втілень і принципи винаходу дозволять побуну фазову маніпуляцію (ДПФМ) (блоки 698, 697). дувати інші втілення без додаткового винахідництМодульоване ДПФМ повідомлення ACK/NAK одева. Винахід не обмежується цим втіленнями і його ржує покриття Уолша (блок 696) й через підсилюоб'єм визначається його принципами і новими вальний блок 695 надходить до суматора 694, де ознаками. 15 75602 16 17 Комп’ютерна верстка М. Ломалова 75602 Підписне 18 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
