Вулик промислового бджільництва грабового і.і

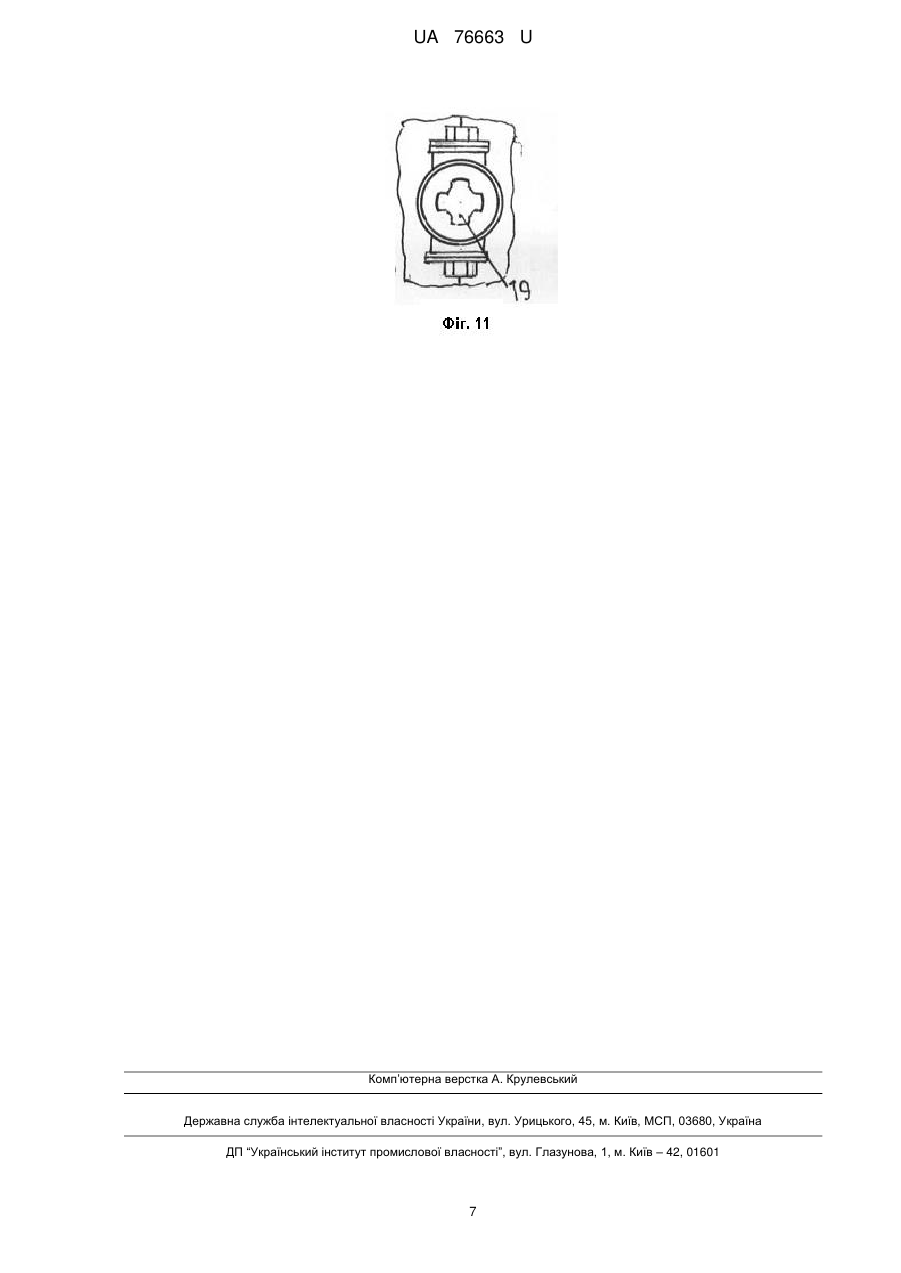

Реферат: UA 76663 U UA 76663 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі бджільництва, а саме до конструкцій вуликів. Відомо вулик - типовий проект № 179-60, що містить корпус із льотками, магазинними й гніздовою рамками, дно й дах (див. Забоенков В. Розведення й утримування бджіл. 1000 рад. ТОВ ПКФ "БАО", Донецьк, 2002. - С. 53-55. Прототип). Недоліком відомого вулика є нераціональне використання робочого об'єму прямокутного корпуса, складність обслуговування бджілосім'ї й матки за рахунок виїмки з корпуса для огляду рамок, видалення кришечок (забруса) із запечатаних осередків стільник, а також відгону меду на окремому обладнанні (медогонці). Задача корисної моделі - створити індустріальний вулик, у якому об'єднані операції обслуговування бджолиної сім'ї й матки, зрізу забруса й відгону товарного меду. Технічний результат - зручність огляду результатів діяльності бджіл і матки, заповнюваності медом і розплодом рамок, скорочення часу на підготовку магазинних рамок до відгону меду й збільшення його виходу за рахунок раціонального використання об'єму корпуса, а також поліпшення зимівлі бджіл у результаті утворення ними клубка в центрі корпуса. Поставлена задача вирішується тим, що вулик промислового бджільництва Грабового І.І. містить раму, на якій установлений корпус із льотками й розташовані в корпусі магазинні й гніздові рамки з вощиною. Новим є те, що корпус, магазинні та гніздова рамки виконані у вигляді концентрично встановлених порожніх куль, які розрізані по вертикальній діаметральній площині рознімання на півсфери. Півсфери магазинних рамок з'єднані внизу шарнірами, що мають шліцьові отвори, а між півсферами корпуса і магазинних рамок розташовані серповидні ножі. Півсфери корпуса, гніздова рамка і ножі з'єднані шарнірами, що мають циліндричні отвори. Зверху на суміжних півсферах корпуса, магазинних і гніздових рамок, а також на ножах закріплені, наприклад, магнітні фіксатори і втулки, що входять у взаємодію з ними, із циліндричними отворами, які закріплені на півсферах корпусів, магазинних і гніздових рамок, і втулки зі шліцьовими отворами, які закріплені на ножах. Отвори шарнірів і втулок розташовані віссю в площині рознімання і у них знизу й зверху встановлені шліцьові півосі приводів виборчого обертання магазинних рамок і ножів. На зовнішній поверхні півсфер магазинних і на внутрішній поверхні гніздової рамки залишені ділянки, не закриті вощиною, на яких утворені отвори, розміром більше розміру робочої бджоли й менше розміру матки. Ці ознаки необхідні й достатні для здійснення корисної моделі й досягнення технічного результату. Особливістю корисної моделі є також те, що гніздова рамка в площині рознімання розділена прозорими знімними перегородками на два відсіки, оснащеними вікнами із заслінками. Ця ознака є факультативною, тому що дозволяє одержати додатковий технічний результат створити двоматковий вулик і збільшити, заселивши матками, осередки в окремих відсіках гніздової рамки, а також спостерігати за їх життєдіяльністю. Причинно-наслідковий зв'язок нових ознак і технічний результат полягає в наступному. Виконання корпуса, магазинних і гніздових рамок у вигляді концентрично встановлених порожніх куль, розрізаних по вертикальній діаметральній площині на півсфери, дозволяє раціонально використовувати об'єм корпуса й забезпечити зручність доступу до магазинних і гніздових рамок для огляду результатів діяльності бджіл і маток. З'єднання півсфер магазинних рамок шарнірами, що мають шліцьові отвори, й розташування між півсферами корпуса й магазинними рамками серповидних ножів, а півсфери корпуса, гніздової рамки й ножів шарнірами, що мають циліндричні отвори, а також закріплення зверху на суміжних півсферах корпуса, магазинних, гніздової рамок і на ножах, наприклад, магнітних фіксаторів і, втулок що входять у взаємодію з ними із циліндричними отворами, закріплених на півсферах корпуса, магазинних і гніздової рамок, і втулок з шліцьовими отворами, які закріплені на ножах, у яких знизу й зверху встановлені шліцьові півосі, дозволило вибірково обертати ножі й магазинні рамки при зрізі забруса й відгону меду. Закріплення вощини на зовнішній поверхні півсфер магазинних і на внутрішній поверхні гніздової рамки із залишенням відкритих ділянок, на яких утворені отвори, розміром більше розміру робочої бджоли й менше розміру матки, дозволило ізолювати матку в гніздовій рамці й забезпечити вільний доступ робочих бджіл до магазинних і гніздової рамок. Розділення гніздової рамки в площині рознімання прозорими знімними перегородками на два відсіки, оснащеними вікнами із заслінками, дозволило здійснити двоматкове утримування бджіл і, за рахунок цього, збільшити вихід товарного меду й розплоду, а також спостерігати за життєдіяльністю матки. На фіг. 1 зображений вулик промислового бджільництва Грабового І.І., вид збоку; фіг.2 - те ж при розкритих з однієї сторони півсферах корпуса, магазинних рамок, а також ножах; фіг. 3 розріз А-А на фіг. 1, показане розташування в корпусі рамок і ножів; фіг. 4 - місце Б на фіг. 3, 1 UA 76663 U 5 10 15 20 25 30 35 40 45 50 55 60 показана втулка із циліндричним отвором і магнітним фіксатором з'єднання півсфер корпуса й рамок; фіг. 5 - те ж, вид зверху; фіг.6 - місце В на фіг. 3, показана втулка зі шліцьовим отвором і магнітним фіксатором з'єднання ножів; фіг. 7 - те ж, вид зверху; фіг. 8 - місце Г на фіг. 3, показаний шарнір із циліндричним отвором з'єднання півсфер корпуса, гніздової рамки й ножів; фіг. 9 - те ж, вид зверху; фіг. 10 - місце Д на фіг. 3, показаний шарнір зі шліцьовим отвором з'єднання півсфер магазинних рамок; фіг. 11 - те ж, вид зверху. Вулик містить раму 1, корпус 2, із установленими в ньому магазинними 3, гніздової 4 рамки й серповидними ножами 5, приводи 6 і 7 відповідно магазинних рамок і ножів. Рама 1 виконана звареної конструкції, на якій закріплені корпус 2 і привід 6 магазинних рамок. Корпус 2, магазинні 3 і гніздова 4 рамки виконані у вигляді концентрично встановлених порожніх куль, виготовлених, наприклад, з полімерного матеріалу, розрізаних по вертикальній діаметральній площині на півсфери. На гніздовій 4 рамці в лінії рознімання встановлені прозорі знімні перегородки 8, що розділяють її на два відсіки 9, оснащені вікнами 10 із заслінками 11. Унизу півсфери корпуса 2, магазинних 3 і гніздової 4 рамки, а також ножі 5, які розташовані між внутрішньою поверхнею корпуси й між магазинними рамками, з'єднані відповідно шарнірами 12, 13, 14 і 15. Ці шарніри виконані у вигляді втулок 16 (фіг. 9), що мають по обидва боки різьбові отвори, у які входять болти 17, що фіксують на них півсфери корпуса 2, рамок 3 і 4, а також ножі 5. Втулки 16 шарнірів 12, 13 і 15 мають циліндричні отвори 18, а втулки 16 шарнірів 14 - шліцьові отвори 19, при цьому шарнір 12 нерухомо закріплений на рамі 1. На півсферах корпуса 2 утворені льотки 20 із прилітними дошками 21 і патрубки 22 зливу відігнаного зі стільника меду, а на півсферах рамок 3 - отвори 23 для стікання меду в зазначений корпус. У циліндричні 18 шліцьові 19 отвори втулок 16 корпуса 2, магазинних 3, гніздових 4 рамок і ножів 5 установлена шліцьова піввісь 24, яка з'єднана нерухомо із зазначеними шліцьовими отворами, а із циліндричними - по широко ходовій посадці. Піввісь 24 знизу корпуса 2 з'єднана з конічною передачею 25 приводу 6, а зверху на ній установлена гайка 26. На зовнішній поверхні півсфер магазинних рамок 3 і на внутрішній поверхні відсіків 9 гніздової рамки 4, скобами 27 закріплена вощина 28 на відстані 1,5 см від діаметральної площини рознімання, на відкритих ділянках яких виконані отвори 29 розміром більше розміру робочої бджоли й менше розміру матки. Зверху на одних із суміжних півсфер корпуса 2, рамок 3 і 4 і на ножах 5 по площині рознімання закріплені, наприклад, магнітні фіксатори 30, а на інших - втулки 31, що входять у зчеплення з ними, із циліндричними отворами 32, і на ножах 5 втулки 33 зі шліцьовими отворами 34. Осі цих отворів розташовані в площині рознімання й у них установлена зверху шліцьова піввісь 35 приводу 7 ножів 5, яка з'єднана нерухомо зі шліцьовими отворами 34 і по широко ходовій посадці із циліндричними отворами 32. Збірку вулика проводять у такий спосіб. У відсіки 9, закриті прозорими знімними перегородками 8, через вікна 10 запускають по одній бджолиній матці й закривають заслінки 11. Потім шліцьову піввісь 24 установлюють у циліндричний отвір 18 втулки 16 шарніра 12, закріпленого на рамі 1, і з'єднують за допомогою болтів 17 з ним у розкритому положенні півсфери корпуса 2. З'єднують ножі 5 і рамки 3 і 4 болтами 17 відповідно із шарнірами 13,14 і 15. Потім на піввісь 24 розкритими, послідовно встановлюють циліндричним отвором 18 шарнір 13 з 5, шліцьовим отвором 19 шарнір з першою магазинною рамкою 3, отвором 18 шарнір 13 із другими ножами 5, отвором 19 шарнір 14 із другою магазинною рамкою 3 і отвором 18 шарнір 15 із гніздовою рамкою 4 і закріплюють їх на зазначеній півосі гайкою 26. Після цього закривають півсфери корпуса 3 рамок 3 і 4 і ножі 5, і з'єднують їхніми магнітними фіксаторами 30 із втулками 31 і 33, закріпленими на суміжних півсферах. В отвори 32 і 34 обережно, щоб не травмувати матки, вставляють шліцьову піввісь 35 приводу 7. Розмір втулок 16 шарнірів 12,13,14 і 15, а також втулок 31 і 33 вибраний таким, щоб рамки 3 і 4, а також ножі 5 розташовувалися строго концентрично, зазори між ними відповідали зазорам між рамками стандартного вулика, а відстань ножів 5 від рамок 3 відповідало розміру, необхідному для зрізу забруса. Після цього знизу на піввісь 24 установлюють конічну передачу 25 приводу 6 обертання магазинних рамок 3 і закріплюють її на рамі 1. Вулик готовий до використання. Робочі бджоли сідають на прилітні дошки 21 і через льотки 20 входять у корпус 2, переміщаються по першій магазинній рамці 3 і переходять через отвори 29 на другу магазинну рамку 3 і у відсіки 9 гніздової рамки 4, де будують на вощині 28 осередку стільник і закладають у них мед, а матка засіває маткові осередки. У результаті того, що отвору 29 на рамках 3 і 4 більше розміри робочої бджоли, але менше матки, кожна з маток не може покинути свій відсік 9, а робочі бджоли вільно проходять у них. Після заповнення медом і запечатування осередків 3 і 4, пасічник виймає піввісь 35 і, послідовно переборюючи зчеплення магнітних фіксаторів 30 із втулками 31 і 33, розкриває півсфери корпуса 2 і магазинних рамок 3 і віничком з м'яким ворсом 2 UA 76663 U 5 10 15 скидає з них бджіл. Відгвинтивши болти 17 із втулок 16 шарнірів 13, знімає ножі 5, нагріває їхнім відомим джерелом тепла й установлює знову на місце. Закриває півсфери рамок 3, ножі 5 і півсфери корпуса 2. Знову встановлює обережно шліцьову піввісь 35 із входом у з'єднання зі шліцьовими отворами 34 втулок 33 ножів 5 і в з'єднання по широко ходовій посадці з отворами 32 втулок 31. Обертаючи ножі 5 приводом 7, зрізує ними забрус, що падає між рамками 3 і корпусом 2. Оскільки шліцьова піввісь 35 з'єднана із циліндричними отворами 32 втулок 31 півсфер корпуса 2 і рамок 3 і 4 по широко ходовій посадці, вони залишаються нерухливими. Після цього півсфери корпуса 2, рамок 3 і ножі 5 розкривають (ножі, при необхідності, знімають) і видаляють забрус, а їх знову закривають і конічною передачею 25 приводу 6 обертають шліцьовою віссю 24, що входить у з'єднання зі шліцьовими отворами 19 і з'єднується по широко ходовій посадці із циліндричними отворами 18 втулок 16, магазинні рамки 3. З осередків стільник витягають мед, що через отвори 23 випливає в корпус 2 і через патрубки 22 при розкритому корпусі, зливають у збірник. Застосування вулика дозволяє спростити технологію одержання товарного меду й розплоду за рахунок зрізу забруса зі стільник і відбору меду безпосередньо у вулику, а також раціонального використання об'єму корпуса й поліпшення зимового змісту бджіл. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 1. Вулик промислового бджільництва, що містить раму, на якій закріплений корпус із льотками і розташовані в корпусі магазинні та гніздові рамки з вощиною, який відрізняється тим, що корпус, магазинні та гніздова рамки виконані у вигляді концентрично встановлених порожніх куль, розрізаних по вертикальній діаметральній площині рознімання на півсфери, при цьому півсфери магазинних рамок з'єднані внизу шарнірами, що мають шліцьові отвори і між ними і корпусом розташовані серповидні ножі, а корпус, гніздова рамка та ножі з'єднані шарнірами із циліндричними отворами, при цьому зверху на суміжних півсферах корпуса, магазинних і гніздових рамках, а також на ножах закріплені, наприклад, магнітні фіксатори, що входять у взаємодію з ними втулки із циліндричними отворами, які закріплені на півсферах корпусу, магазинних, гніздової рамки та втулки зі шліцьовими отворами, які закріплені на ножах, при цьому отвори шарнірів і втулок розташовані віссю в площині рознімання і у них знизу та зверху установлені шліцьові півосі приводів виборчого обертання магазинних рамок і ножів, а на зовнішній поверхні півсфер магазинних і на внутрішній поверхні гніздової рамки залишені відкриті ділянки, на яких утворені отвори, розміром більше розміру робочої бджоли і менше розміру матки. 2. Вулик за п. 1, який відрізняється тим, що гніздова рамка в площини рознімання розділена прозорими знімними перегородками на два відсіки, оснащеними вікнами із заслінками. 3 UA 76663 U 4 UA 76663 U 5 UA 76663 U 6 UA 76663 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
