Канал вимірювання похилої дальності до літальних апаратів з інформаційним блоком з розширеними можливостями та розширеними можливостями для лазерної інформаційно-вимірювальної системи полігонного випробувальног

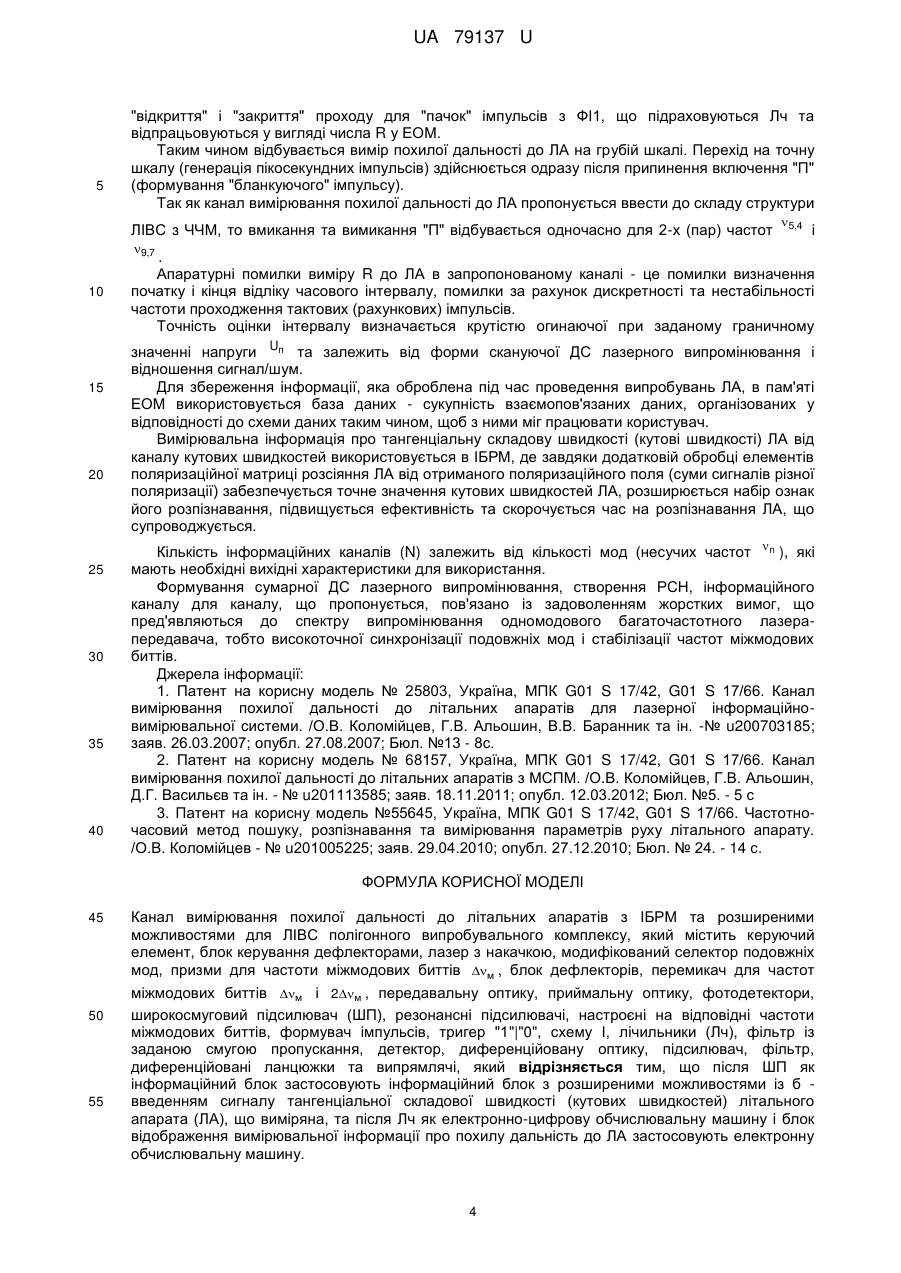

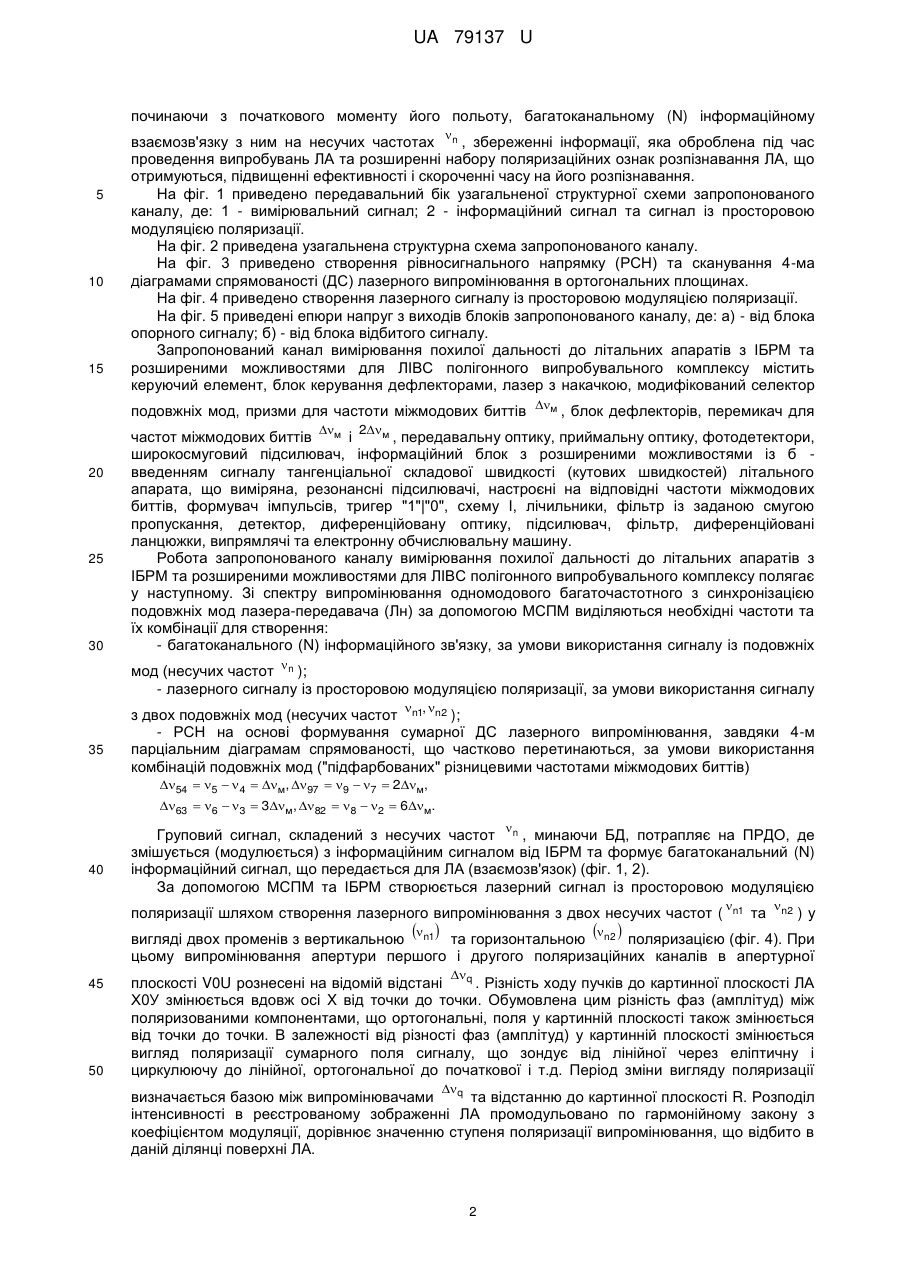

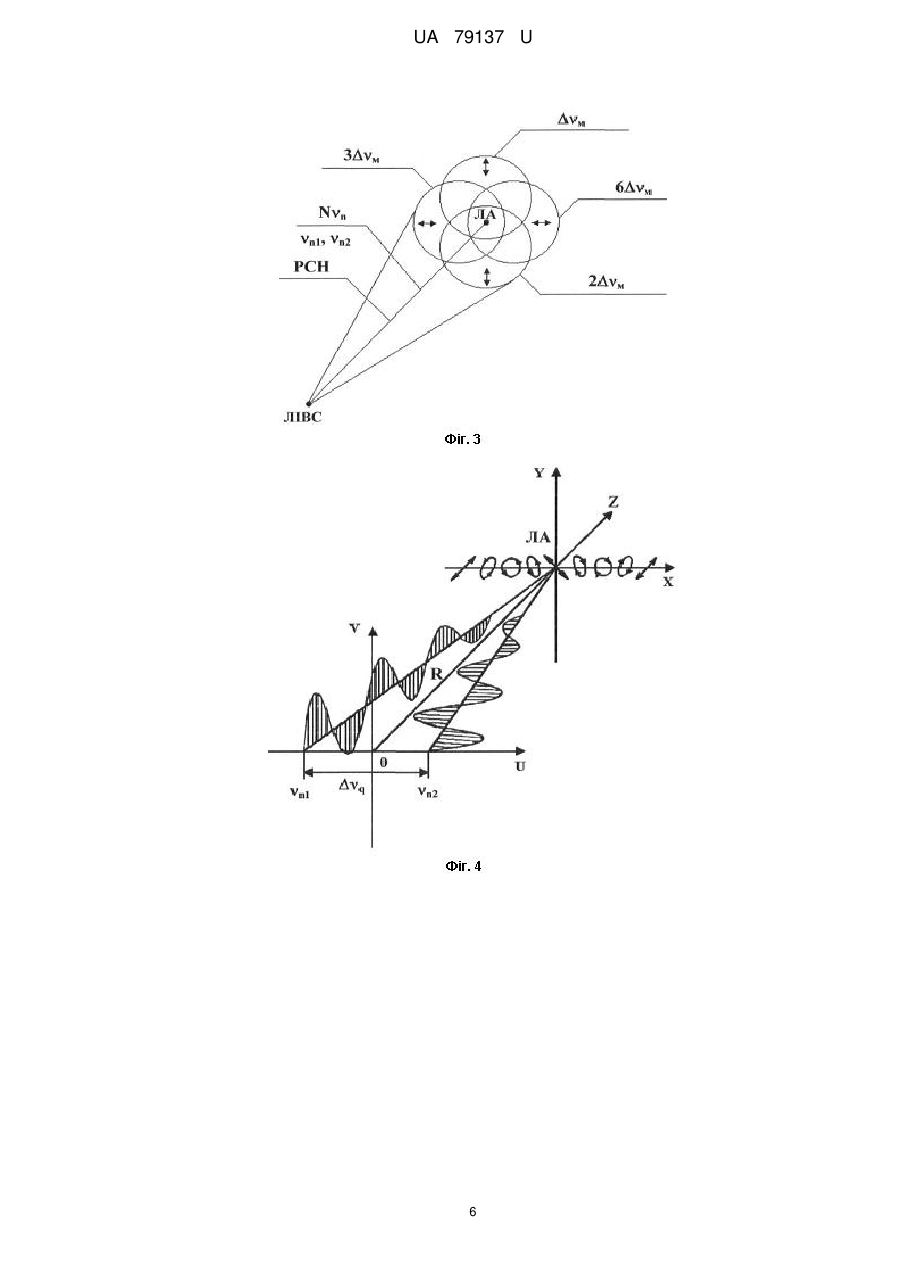

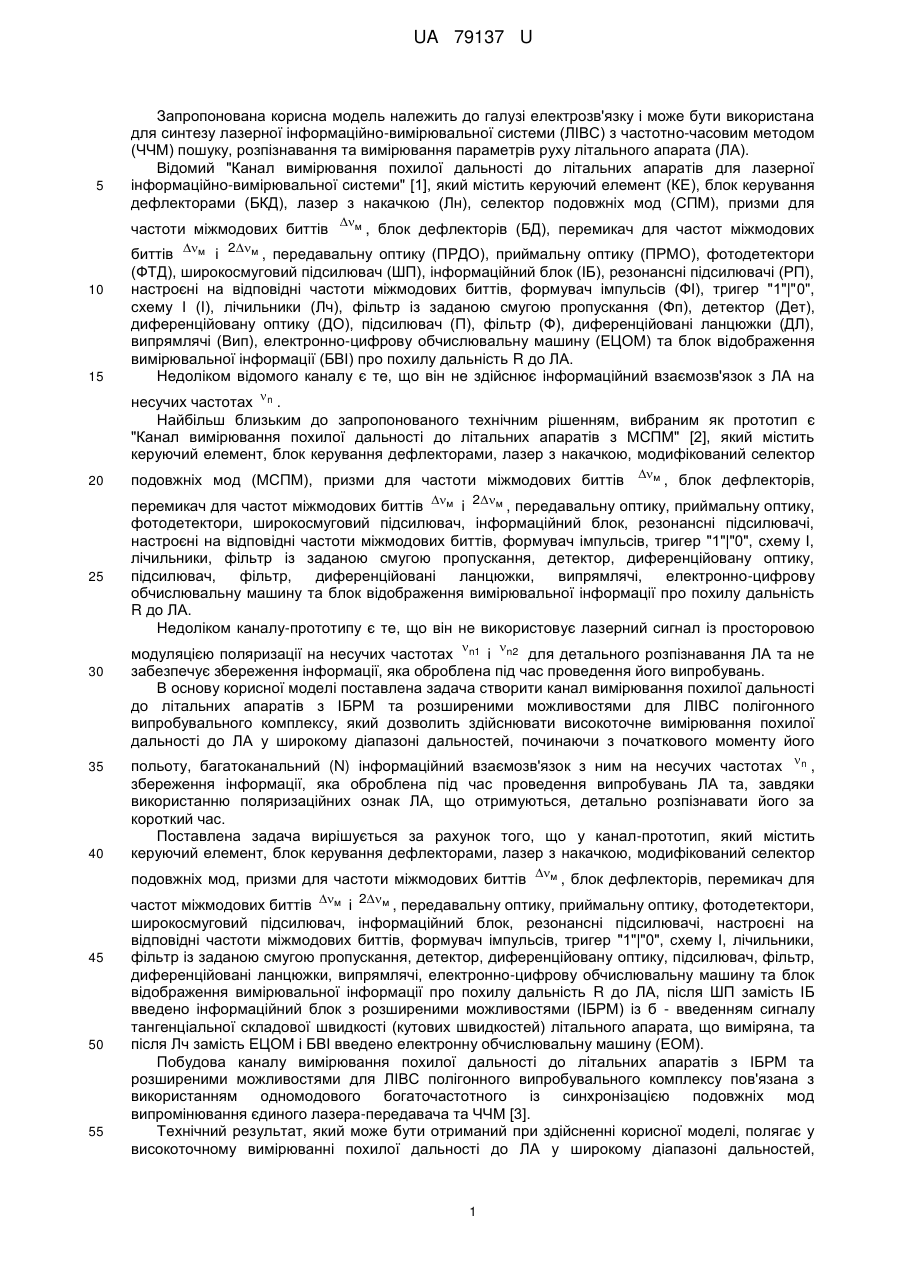

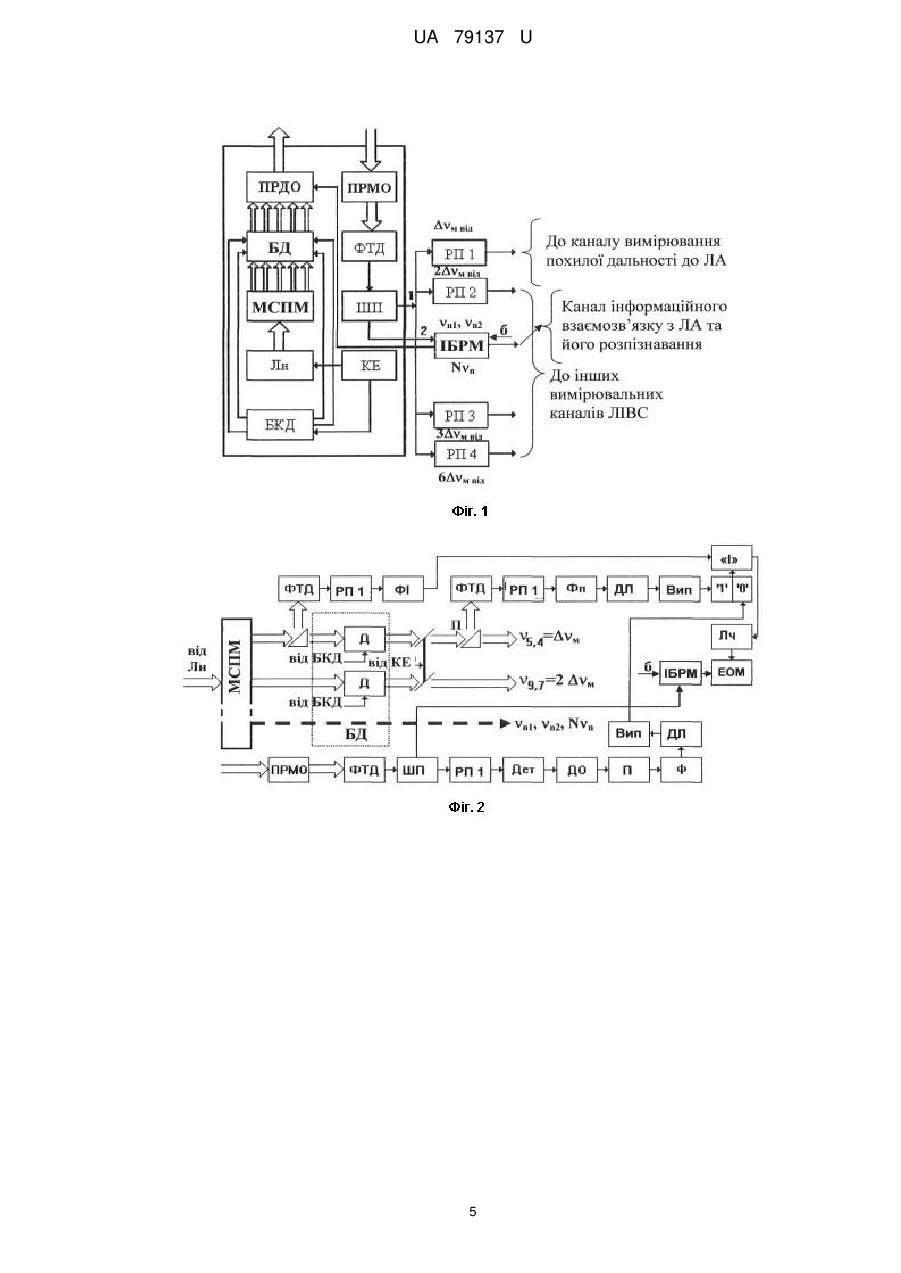

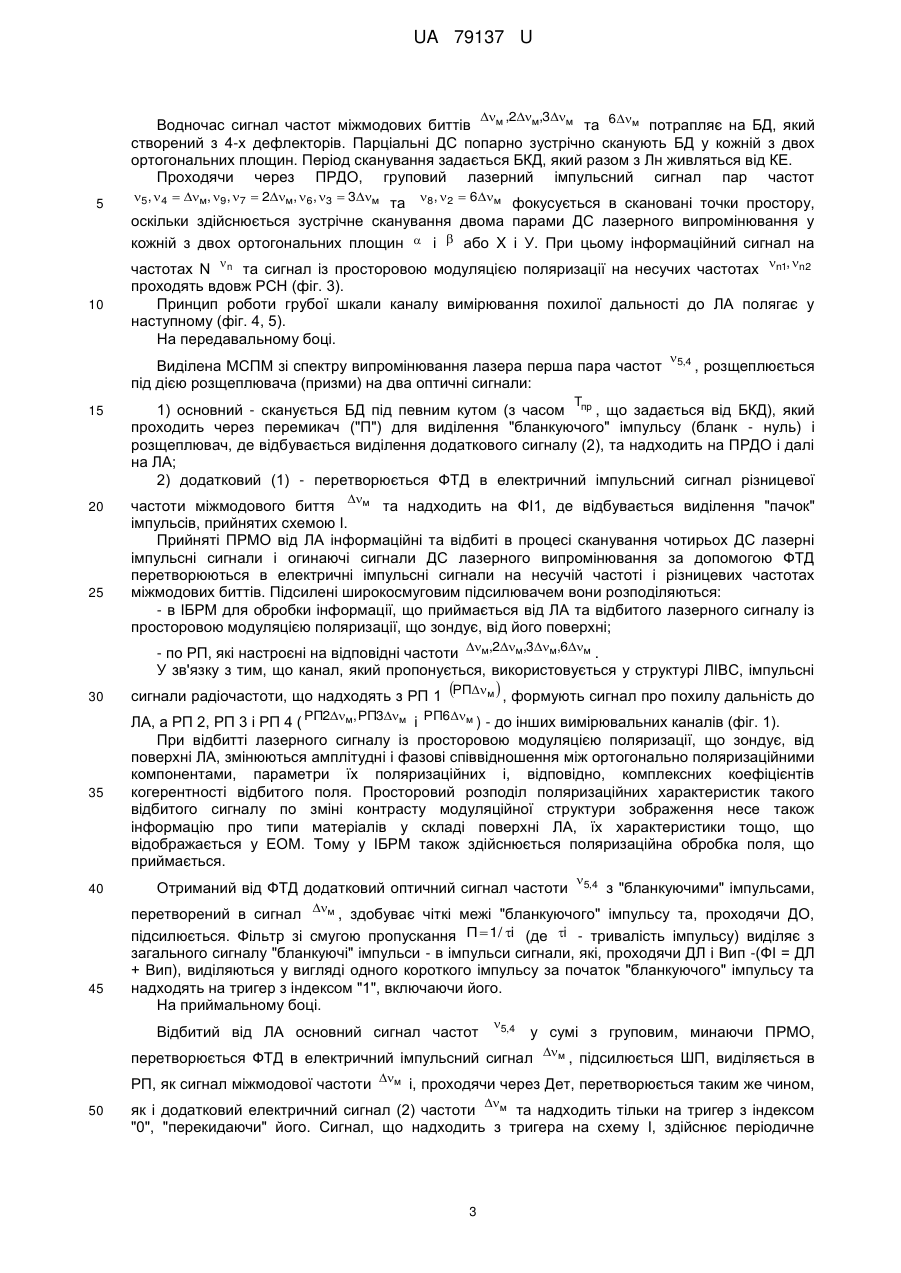

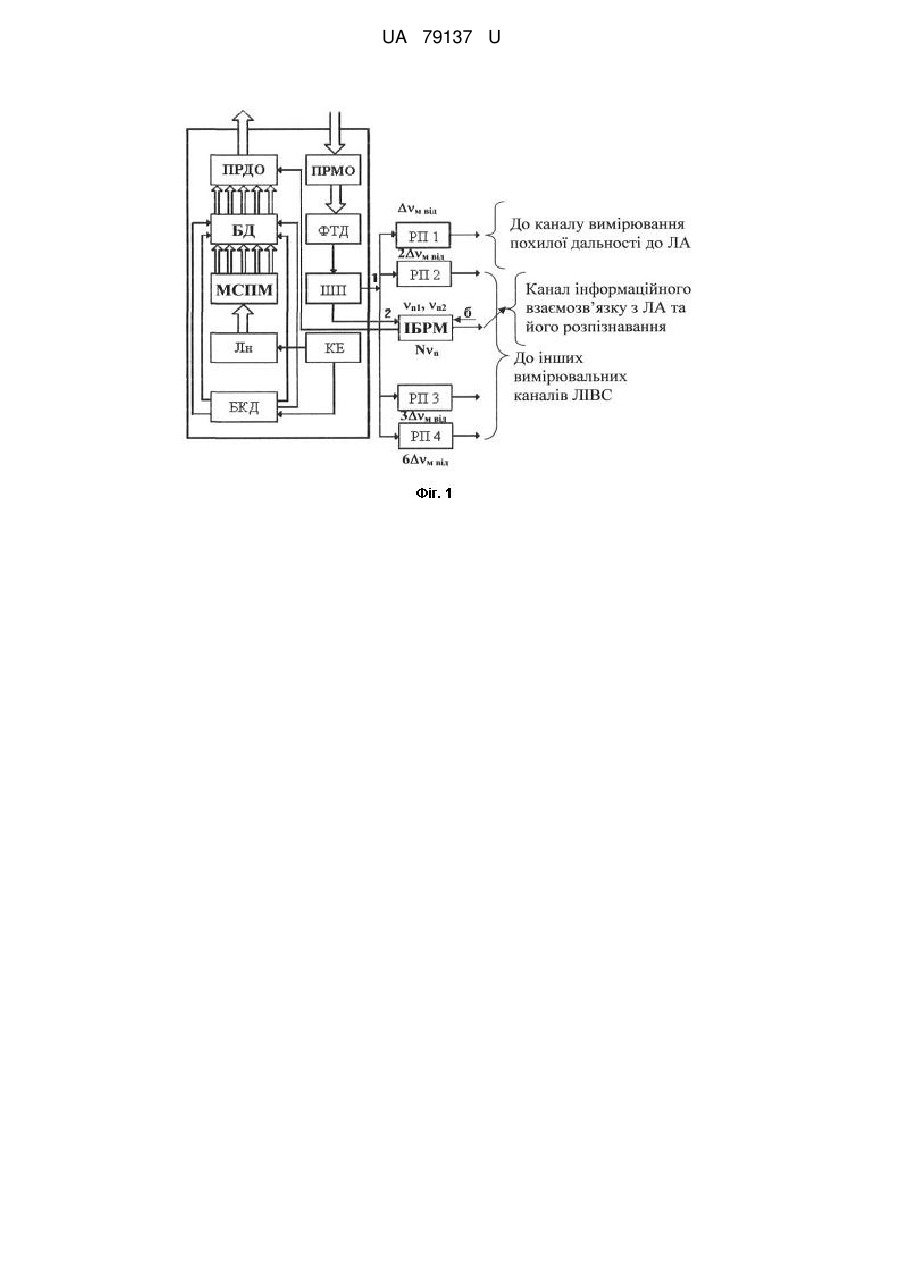

Реферат: Канал вимірювання похилої дальності до літальних апаратів з ІБРМ та розширеними можливостями для ЛІВС полігонного випробувального комплексу, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів м , блок дефлекторів, перемикач для частот міжмодових биттів м і 2м , передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач (ШП), резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схему І, лічильники (Лч), фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки та випрямлячі. Після ШП як інформаційний блок застосовують інформаційний блок з розширеними можливостями із б - введенням сигналу тангенціальної складової швидкості (кутових швидкостей) літального апарата (ЛА), що виміряна, та після Лч як електронно-цифрову обчислювальну машину і блок відображення вимірювальної інформації про похилу дальність до ЛА застосовують електронну обчислювальну машину. UA 79137 U (12) UA 79137 U UA 79137 U 5 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для синтезу лазерної інформаційно-вимірювальної системи (ЛІВС) з частотно-часовим методом (ЧЧМ) пошуку, розпізнавання та вимірювання параметрів руху літального апарата (ЛА). Відомий "Канал вимірювання похилої дальності до літальних апаратів для лазерної інформаційно-вимірювальної системи" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод (СПМ), призми для частоти міжмодових биттів м , блок дефлекторів (БД), перемикач для частот міжмодових 10 15 биттів м і 2м , передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектори (ФТД), широкосмуговий підсилювач (ШП), інформаційний блок (ІБ), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувач імпульсів (ФІ), тригер "1"|"0", схему І (І), лічильники (Лч), фільтр із заданою смугою пропускання (Фп), детектор (Дет), диференційовану оптику (ДО), підсилювач (П), фільтр (Ф), диференційовані ланцюжки (ДЛ), випрямлячі (Вип), електронно-цифрову обчислювальну машину (ЕЦОМ) та блок відображення вимірювальної інформації (БВІ) про похилу дальність R до ЛА. Недоліком відомого каналу є те, що він не здійснює інформаційний взаємозв'язок з ЛА на несучих частотах  n . Найбільш близьким до запропонованого технічним рішенням, вибраним як прототип є "Канал вимірювання похилої дальності до літальних апаратів з МСПМ" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор 20 25 30 35 40 подовжніх мод (МСПМ), призми для частоти міжмодових биттів м , блок дефлекторів, перемикач для частот міжмодових биттів м і 2м , передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схему І, лічильники, фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки, випрямлячі, електронно-цифрову обчислювальну машину та блок відображення вимірювальної інформації про похилу дальність R до ЛА. Недоліком каналу-прототипу є те, що він не використовує лазерний сигнал із просторовою модуляцією поляризації на несучих частотах n1 і n2 для детального розпізнавання ЛА та не забезпечує збереження інформації, яка оброблена під час проведення його випробувань. В основу корисної моделі поставлена задача створити канал вимірювання похилої дальності до літальних апаратів з ІБРМ та розширеними можливостями для ЛІВС полігонного випробувального комплексу, який дозволить здійснювати високоточне вимірювання похилої дальності до ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, багатоканальний (N) інформаційний взаємозв'язок з ним на несучих частотах  n , збереження інформації, яка оброблена під час проведення випробувань ЛА та, завдяки використанню поляризаційних ознак ЛА, що отримуються, детально розпізнавати його за короткий час. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів м 45 50 55 2м м , блок дефлекторів, перемикач для частот міжмодових биттів і , передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схему І, лічильники, фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки, випрямлячі, електронно-цифрову обчислювальну машину та блок відображення вимірювальної інформації про похилу дальність R до ЛА, після ШП замість ІБ введено інформаційний блок з розширеними можливостями (ІБРМ) із б - введенням сигналу тангенціальної складової швидкості (кутових швидкостей) літального апарата, що виміряна, та після Лч замість ЕЦОМ і БВІ введено електронну обчислювальну машину (ЕОМ). Побудова каналу вимірювання похилої дальності до літальних апаратів з ІБРМ та розширеними можливостями для ЛІВС полігонного випробувального комплексу пов'язана з використанням одномодового богаточастотного із синхронізацією подовжніх мод випромінювання єдиного лазера-передавача та ЧЧМ [3]. Технічний результат, який може бути отриманий при здійсненні корисної моделі, полягає у високоточному вимірюванні похилої дальності до ЛА у широкому діапазоні дальностей, 1 UA 79137 U починаючи з початкового моменту його польоту, багатоканальному (N) інформаційному 5 10 15 взаємозв'язку з ним на несучих частотах  n , збереженні інформації, яка оброблена під час проведення випробувань ЛА та розширенні набору поляризаційних ознак розпізнавання ЛА, що отримуються, підвищенні ефективності і скороченні часу на його розпізнавання. На фіг. 1 приведено передавальний бік узагальненої структурної схеми запропонованого каналу, де: 1 - вимірювальний сигнал; 2 - інформаційний сигнал та сигнал із просторовою модуляцією поляризації. На фіг. 2 приведена узагальнена структурна схема запропонованого каналу. На фіг. 3 приведено створення рівносигнального напрямку (РСН) та сканування 4-ма діаграмами спрямованості (ДС) лазерного випромінювання в ортогональних площинах. На фіг. 4 приведено створення лазерного сигналу із просторовою модуляцією поляризації. На фіг. 5 приведені епюри напруг з виходів блоків запропонованого каналу, де: а) - від блока опорного сигналу; б) - від блока відбитого сигналу. Запропонований канал вимірювання похилої дальності до літальних апаратів з ІБРМ та розширеними можливостями для ЛІВС полігонного випробувального комплексу містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів м , блок дефлекторів, перемикач для 20 25 30 частот міжмодових биттів м і 2м , передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, інформаційний блок з розширеними можливостями із б введенням сигналу тангенціальної складової швидкості (кутових швидкостей) літального апарата, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схему І, лічильники, фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки, випрямлячі та електронну обчислювальну машину. Робота запропонованого каналу вимірювання похилої дальності до літальних апаратів з ІБРМ та розширеними можливостями для ЛІВС полігонного випробувального комплексу полягає у наступному. Зі спектру випромінювання одномодового багаточастотного з синхронізацією подовжніх мод лазера-передавача (Лн) за допомогою МСПМ виділяються необхідні частоти та їх комбінації для створення: - багатоканального (N) інформаційного зв'язку, за умови використання сигналу із подовжніх мод (несучих частот  n ); - лазерного сигналу із просторовою модуляцією поляризації, за умови використання сигналу 35 з двох подовжніх мод (несучих частот n1, n2 ); - РСН на основі формування сумарної ДС лазерного випромінювання, завдяки 4-м парціальним діаграмам спрямованості, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) 54  5  4  м, 97  9  7  2м, 63  6  3  3м, 82  8  2  6м. 40 Груповий сигнал, складений з несучих частот  n , минаючи БД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від ІБРМ та формує багатоканальний (N) інформаційний сигнал, що передається для ЛА (взаємозв'язок) (фіг. 1, 2). За допомогою МСПМ та ІБРМ створюється лазерний сигнал із просторовою модуляцією поляризації шляхом створення лазерного випромінювання з двох несучих частот ( n1 та n2 ) у     вигляді двох променів з вертикальною n1 та горизонтальною n2 поляризацією (фіг. 4). При цьому випромінювання апертури першого і другого поляризаційних каналів в апертурної 45 50  q плоскості V0U рознесені на відомій відстані . Різність ходу пучків до картинної плоскості ЛА Х0У змінюється вдовж осі X від точки до точки. Обумовлена цим різність фаз (амплітуд) між поляризованими компонентами, що ортогональні, поля у картинній плоскості також змінюється від точки до точки. В залежності від різності фаз (амплітуд) у картинній плоскості змінюється вигляд поляризації сумарного поля сигналу, що зондує від лінійної через еліптичну і циркулюючу до лінійної, ортогональної до початкової і т.д. Період зміни вигляду поляризації  q визначається базою між випромінювачами та відстанню до картинної плоскості R. Розподіл інтенсивності в реєстрованому зображенні ЛА промодульовано по гармонійному закону з коефіцієнтом модуляції, дорівнює значенню ступеня поляризації випромінювання, що відбито в даній ділянці поверхні ЛА. 2 UA 79137 U  ,2 ,3 м м м Водночас сигнал частот міжмодових биттів та 6м потрапляє на БД, який створений з 4-х дефлекторів. Парціальні ДС попарно зустрічно сканують БД у кожній з двох ортогональних площин. Період сканування задається БКД, який разом з Лн живляться від КЕ. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот 5 10 5, 4  м, 9, 7  2м, 6, 3  3м та 8, 2  6м фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин  і  або X і У. При цьому інформаційний сигнал на частотах N  n та сигнал із просторовою модуляцією поляризації на несучих частотах n1, n2 проходять вдовж РСН (фіг. 3). Принцип роботи грубої шкали каналу вимірювання похилої дальності до ЛА полягає у наступному (фіг. 4, 5). На передавальному боці. Виділена МСПМ зі спектру випромінювання лазера перша пара частот під дією розщеплювача (призми) на два оптичні сигнали: 15 20 25 5,4 , розщеплюється T 1) основний - сканується БД під певним кутом (з часом пр , що задається від БКД), який проходить через перемикач ("П") для виділення "бланкуючого" імпульсу (бланк - нуль) і розщеплювач, де відбувається виділення додаткового сигналу (2), та надходить на ПРДО і далі на ЛА; 2) додатковий (1) - перетворюється ФТД в електричний імпульсний сигнал різницевої частоти міжмодового биття м та надходить на ФІ1, де відбувається виділення "пачок" імпульсів, прийнятих схемою І. Прийняті ПРМО від ЛА інформаційні та відбиті в процесі сканування чотирьох ДС лазерні імпульсні сигнали і огинаючі сигнали ДС лазерного випромінювання за допомогою ФТД перетворюються в електричні імпульсні сигнали на несучій частоті і різницевих частотах міжмодових биттів. Підсилені широкосмуговим підсилювачем вони розподіляються: - в ІБРМ для обробки інформації, що приймається від ЛА та відбитого лазерного сигналу із просторовою модуляцією поляризації, що зондує, від його поверхні; - по РП, які настроєні на відповідні частоти м,2м,3м,6м . У зв'язку з тим, що канал, який пропонується, використовується у структурі ЛІВС, імпульсні 30   сигнали радіочастоти, що надходять з РП 1 РПм , формують сигнал про похилу дальність до РП2 , РП3 35 40 РП6 м м і м ) - до інших вимірювальних каналів (фіг. 1). ЛА, а РП 2, РП 3 і РП 4 ( При відбитті лазерного сигналу із просторовою модуляцією поляризації, що зондує, від поверхні ЛА, змінюються амплітудні і фазові співвідношення між ортогонально поляризаційними компонентами, параметри їх поляризаційних і, відповідно, комплексних коефіцієнтів когерентності відбитого поля. Просторовий розподіл поляризаційних характеристик такого відбитого сигналу по зміні контрасту модуляційної структури зображення несе також інформацію про типи матеріалів у складі поверхні ЛА, їх характеристики тощо, що відображається у ЕОМ. Тому у ІБРМ також здійснюється поляризаційна обробка поля, що приймається. Отриманий від ФТД додатковий оптичний сигнал частоти 5,4 з "бланкуючими" імпульсами, м 45 перетворений в сигнал , здобуває чіткі межі "бланкуючого" імпульсу та, проходячи ДО, підсилюється. Фільтр зі смугою пропускання П  1/ i (де i - тривалість імпульсу) виділяє з загального сигналу "бланкуючі" імпульси - в імпульси сигнали, які, проходячи ДЛ і Вип -(ФІ = ДЛ + Вип), виділяються у вигляді одного короткого імпульсу за початок "бланкуючого" імпульсу та надходять на тригер з індексом "1", включаючи його. На приймальному боці. Відбитий від ЛА основний сигнал частот 5,4 у сумі з груповим, минаючи ПРМО, перетворюється ФТД в електричний імпульсний сигнал м , підсилюється ШП, виділяється в РП, як сигнал міжмодової частоти м і, проходячи через Дет, перетворюється таким же чином, 50  м та надходить тільки на тригер з індексом як і додатковий електричний сигнал (2) частоти "0", "перекидаючи" його. Сигнал, що надходить з тригера на схему І, здійснює періодичне 3 UA 79137 U 5 "відкриття" і "закриття" проходу для "пачок" імпульсів з ФІ1, що підраховуються Лч та відпрацьовуються у вигляді числа R у ЕОМ. Таким чином відбувається вимір похилої дальності до ЛА на грубій шкалі. Перехід на точну шкалу (генерація пікосекундних імпульсів) здійснюється одразу після припинення включення "П" (формування "бланкуючого" імпульсу). Так як канал вимірювання похилої дальності до ЛА пропонується ввести до складу структури ЛІВС з ЧЧМ, то вмикання та вимикання "П" відбувається одночасно для 2-х (пар) частот 5,4 і 9,7 10 15 20 25 30 35 40 . Апаратурні помилки виміру R до ЛА в запропонованому каналі - це помилки визначення початку і кінця відліку часового інтервалу, помилки за рахунок дискретності та нестабільності частоти проходження тактових (рахункових) імпульсів. Точність оцінки інтервалу визначається крутістю огинаючої при заданому граничному значенні напруги Uп та залежить від форми скануючої ДС лазерного випромінювання і відношення сигнал/шум. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Вимірювальна інформація про тангенціальну складову швидкості (кутові швидкості) ЛА від каналу кутових швидкостей використовується в ІБРМ, де завдяки додатковій обробці елементів поляризаційної матриці розсіяння ЛА від отриманого поляризаційного поля (суми сигналів різної поляризації) забезпечується точне значення кутових швидкостей ЛА, розширюється набір ознак його розпізнавання, підвищується ефективність та скорочується час на розпізнавання ЛА, що супроводжується. Кількість інформаційних каналів (N) залежить від кількості мод (несучих частот  n ), які мають необхідні вихідні характеристики для використання. Формування сумарної ДС лазерного випромінювання, створення РСН, інформаційного каналу для каналу, що пропонується, пов'язано із задоволенням жорстких вимог, що пред'являються до спектру випромінювання одномодового багаточастотного лазерапередавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Джерела інформації: 1. Патент на корисну модель № 25803, Україна, МПК G01 S 17/42, G01 S 17/66. Канал вимірювання похилої дальності до літальних апаратів для лазерної інформаційновимірювальної системи. /О.В. Коломійцев, Г.В. Альошин, В.В. Баранник та ін. -№ u200703185; заяв. 26.03.2007; опубл. 27.08.2007; Бюл. №13 - 8с. 2. Патент на корисну модель № 68157, Україна, МПК G01 S 17/42, G01 S 17/66. Канал вимірювання похилої дальності до літальних апаратів з МСПМ. /О.В. Коломійцев, Г.В. Альошин, Д.Г. Васильєв та ін. - № u201113585; заяв. 18.11.2011; опубл. 12.03.2012; Бюл. №5. - 5 с 3. Патент на корисну модель №55645, Україна, МПК G01 S 17/42, G01 S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Канал вимірювання похилої дальності до літальних апаратів з ІБРМ та розширеними можливостями для ЛІВС полігонного випробувального комплексу, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів м , блок дефлекторів, перемикач для частот міжмодових биттів м і 2м , передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач (ШП), резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схему І, лічильники (Лч), фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки та випрямлячі, який відрізняється тим, що після ШП як інформаційний блок застосовують інформаційний блок з розширеними можливостями із б введенням сигналу тангенціальної складової швидкості (кутових швидкостей) літального апарата (ЛА), що виміряна, та після Лч як електронно-цифрову обчислювальну машину і блок відображення вимірювальної інформації про похилу дальність до ЛА застосовують електронну обчислювальну машину. 4 UA 79137 U 5 UA 79137 U 6 UA 79137 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
