Комбінований вулик для оздоровлення пацієнтів

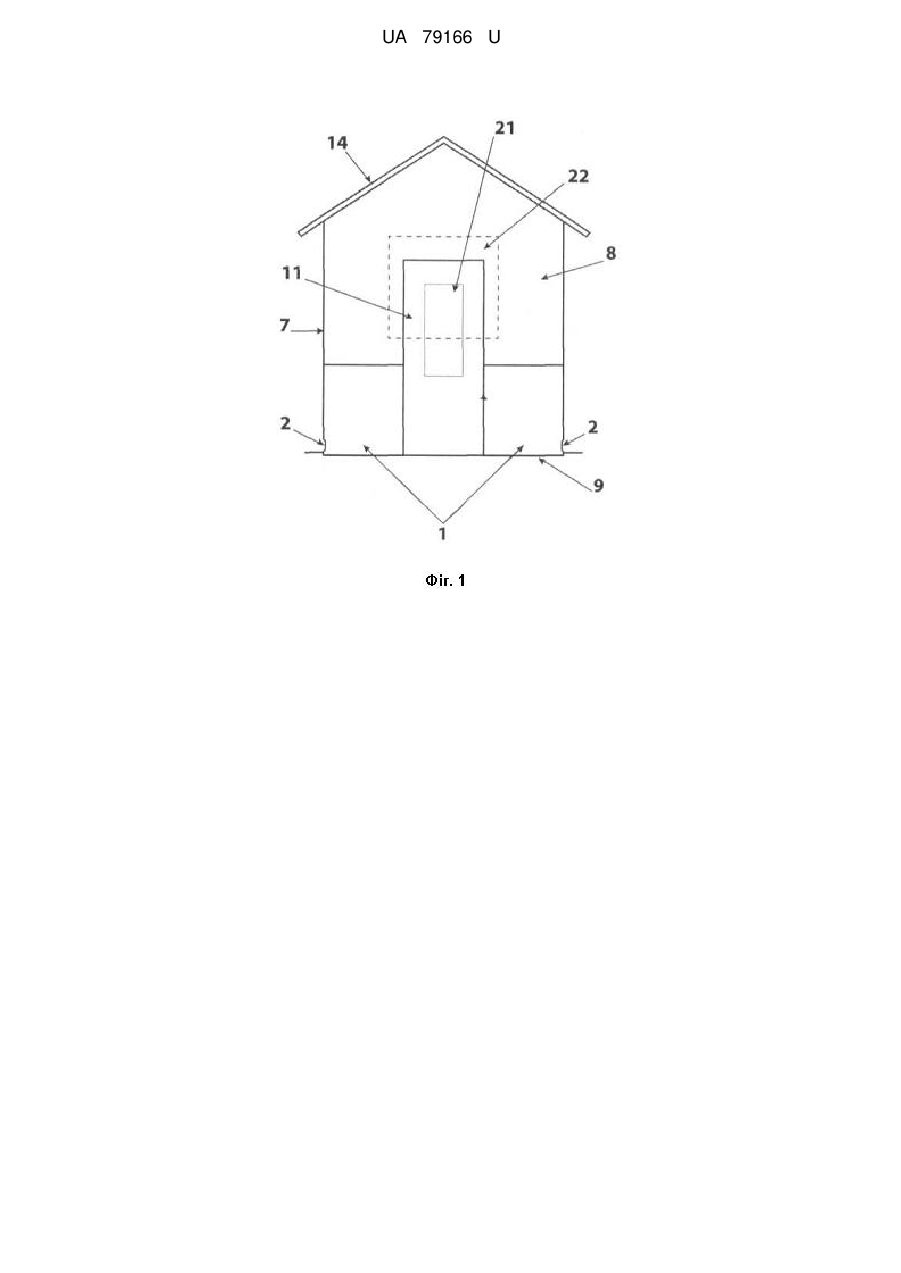

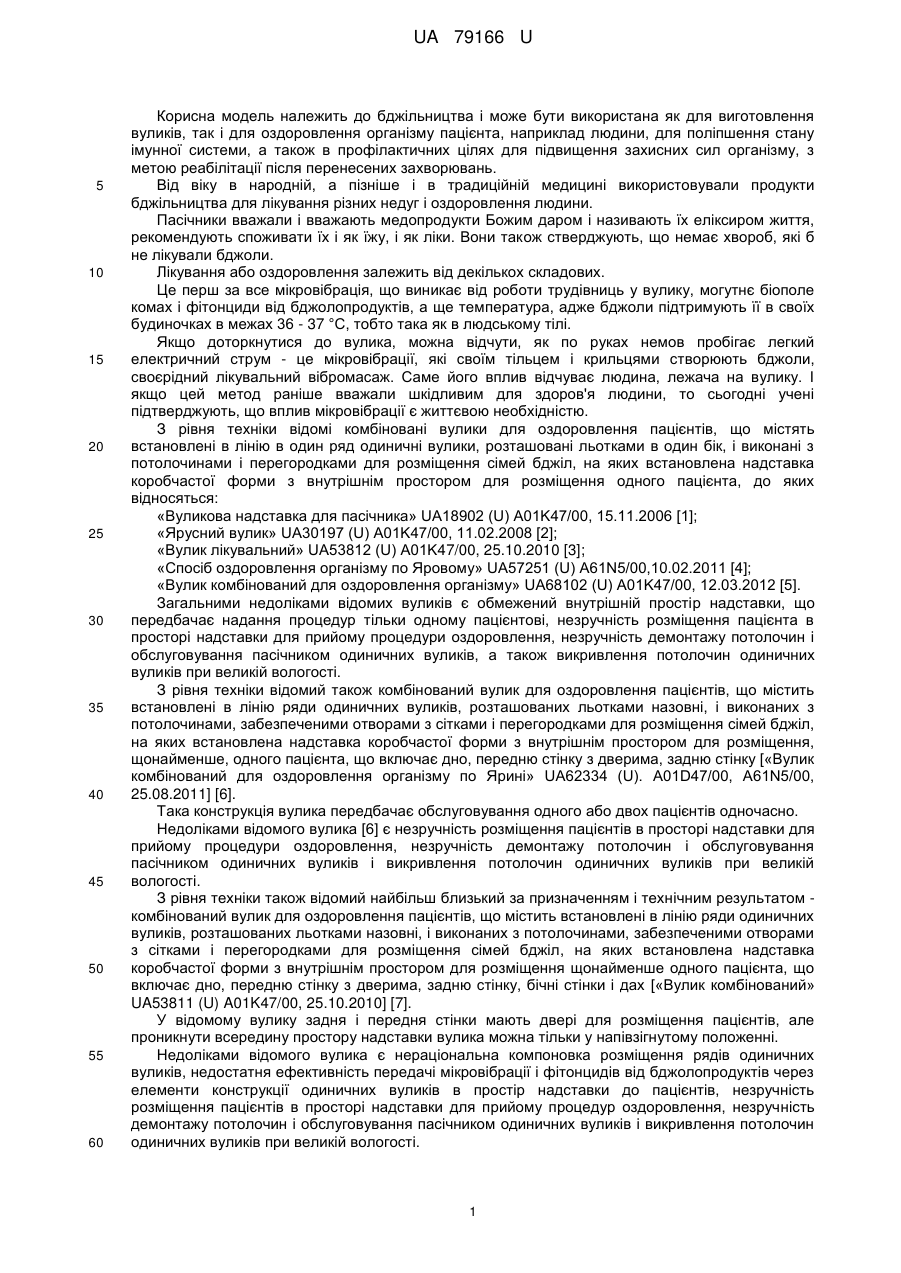

Реферат: Комбінований вулик для оздоровлення пацієнтів містить встановлені в лінію ряди одиничних вуликів, розташованих льотками назовні, і виконаних з потолочинами, забезпеченими отворами з сітками і перегородками для розміщення сімей бджіл, на яких встановлена надставка коробчастої форми з внутрішнім простором для розміщення, щонайменше, одного пацієнта, що включає дно, передню стінку з дверима, задню стінку, бічні стінки і дах. Комбінований вулик містить два ряди одиничних вуликів, встановлених льотками назовні так, що між їх тильними стінками утворений прохід. При цьому потолочини виконані з м'яких порід деревини, переважно з липової деревини, встановлені між собою внапустку за допомогою └┐-└┐-подібних пазів, виконаних на обох сторонах потолочин із зазором t в стику, рівному t=1-2 мм. Отвори з сітками в потолочинах виконані декількома прямими або зигзагоподібними рядами. UA 79166 U (54) КОМБІНОВАНИЙ ВУЛИК ДЛЯ ОЗДОРОВЛЕННЯ ПАЦІЄНТІВ UA 79166 U UA 79166 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до бджільництва і може бути використана як для виготовлення вуликів, так і для оздоровлення організму пацієнта, наприклад людини, для поліпшення стану імунної системи, а також в профілактичних цілях для підвищення захисних сил організму, з метою реабілітації після перенесених захворювань. Від віку в народній, а пізніше і в традиційній медицині використовували продукти бджільництва для лікування різних недуг і оздоровлення людини. Пасічники вважали і вважають медопродукти Божим даром і називають їх еліксиром життя, рекомендують споживати їх і як їжу, і як ліки. Вони також стверджують, що немає хвороб, які б не лікували бджоли. Лікування або оздоровлення залежить від декількох складових. Це перш за все мікровібрація, що виникає від роботи трудівниць у вулику, могутнє біополе комах і фітонциди від бджолопродуктів, а ще температура, адже бджоли підтримують її в своїх будиночках в межах 36 - 37 °C, тобто така як в людському тілі. Якщо доторкнутися до вулика, можна відчути, як по руках немов пробігає легкий електричний струм - це мікровібрації, які своїм тільцем і крильцями створюють бджоли, своєрідний лікувальний вібромасаж. Саме його вплив відчуває людина, лежача на вулику. І якщо цей метод раніше вважали шкідливим для здоров'я людини, то сьогодні учені підтверджують, що вплив мікровібрації є життєвою необхідністю. З рівня техніки відомі комбіновані вулики для оздоровлення пацієнтів, що містять встановлені в лінію в один ряд одиничні вулики, розташовані льотками в один бік, і виконані з потолочинами і перегородками для розміщення сімей бджіл, на яких встановлена надставка коробчастої форми з внутрішнім простором для розміщення одного пацієнта, до яких відносяться: «Вуликова надставка для пасічника» UA18902 (U) A01K47/00, 15.11.2006 [1]; «Ярусний вулик» UA30197 (U) A01K47/00, 11.02.2008 [2]; «Вулик лікувальний» UA53812 (U) A01K47/00, 25.10.2010 [3]; «Спосіб оздоровлення організму по Яровому» UA57251 (U) A61N5/00,10.02.2011 [4]; «Вулик комбінований для оздоровлення організму» UA68102 (U) A01K47/00, 12.03.2012 [5]. Загальними недоліками відомих вуликів є обмежений внутрішній простір надставки, що передбачає надання процедур тільки одному пацієнтові, незручність розміщення пацієнта в просторі надставки для прийому процедури оздоровлення, незручність демонтажу потолочин і обслуговування пасічником одиничних вуликів, а також викривлення потолочин одиничних вуликів при великій вологості. З рівня техніки відомий також комбінований вулик для оздоровлення пацієнтів, що містить встановлені в лінію ряди одиничних вуликів, розташованих льотками назовні, і виконаних з потолочинами, забезпеченими отворами з сітками і перегородками для розміщення сімей бджіл, на яких встановлена надставка коробчастої форми з внутрішнім простором для розміщення, щонайменше, одного пацієнта, що включає дно, передню стінку з дверима, задню стінку [«Вулик комбінований для оздоровлення організму по Ярині» UA62334 (U). A01D47/00, A61N5/00, 25.08.2011] [6]. Така конструкція вулика передбачає обслуговування одного або двох пацієнтів одночасно. Недоліками відомого вулика [6] є незручність розміщення пацієнтів в просторі надставки для прийому процедури оздоровлення, незручність демонтажу потолочин і обслуговування пасічником одиничних вуликів і викривлення потолочин одиничних вуликів при великій вологості. З рівня техніки також відомий найбільш близький за призначенням і технічним результатом комбінований вулик для оздоровлення пацієнтів, що містить встановлені в лінію ряди одиничних вуликів, розташованих льотками назовні, і виконаних з потолочинами, забезпеченими отворами з сітками і перегородками для розміщення сімей бджіл, на яких встановлена надставка коробчастої форми з внутрішнім простором для розміщення щонайменше одного пацієнта, що включає дно, передню стінку з дверима, задню стінку, бічні стінки і дах [«Вулик комбінований» UA53811 (U) A01K47/00, 25.10.2010] [7]. У відомому вулику задня і передня стінки мають двері для розміщення пацієнтів, але проникнути всередину простору надставки вулика можна тільки у напівзігнутому положенні. Недоліками відомого вулика є нераціональна компоновка розміщення рядів одиничних вуликів, недостатня ефективність передачі мікровібрації і фітонцидів від бджолопродуктів через елементи конструкції одиничних вуликів в простір надставки до пацієнтів, незручність розміщення пацієнтів в просторі надставки для прийому процедур оздоровлення, незручність демонтажу потолочин і обслуговування пасічником одиничних вуликів і викривлення потолочин одиничних вуликів при великій вологості. 1 UA 79166 U 5 10 15 20 25 30 35 40 45 50 55 60 Технічною задачею, на розв’язання якої направлена корисна модель, є удосконалення комбінованого вулика для оздоровлення пацієнтів шляхом поліпшення компоновки розміщення рядів одиничних вуликів, застосування ефективнішого матеріалу потолочин для поліпшення передачі мікровібрації, поліпшення конструкції з'єднань потолочин між собою для зручності обслуговування пасічником і усунення викривлення при великій вологості, а також поліпшення компоновки розміщення отворів з сітками в елементах одиничних вуликів для ефективного проникнення фітонцидів від бджолопродуктів до пацієнтів. Технічний результат, який досягається при рішенні поставленої задачі, полягає в поліпшенні зручності розміщення пацієнтів в просторі надставки, в підвищенні інтенсивності дії на пацієнтів мікровібрації, біополя бджіл і фітонцидів від бджолопродуктів для підвищення ефективності оздоровлення, а також в зниженні трудомісткості обслуговування одиничних вуликів пасічником. Поставлена задача вирішується тим, що в комбінованому вулику для оздоровлення пацієнтів, що містить встановлені в лінію ряди одиничних вуликів, розташованих льотками назовні, і виконаних з потолочинами, забезпеченими отворами з сітками і перегородками для розміщення сімей бджіл, на яких встановлена надставка коробчастої форми з внутрішнім простором для розміщення, щонайменше, одного пацієнта, що включає дно, передню стінку з дверима, задню стінку, бічні стінки і дах, згідно з корисною моделлю, комбінований вулик містить два ряди одиничних вуликів, встановлених льотками назовні так, що між їх тильними стінками утворений прохід, причому потолочини виконані з м'яких порід деревини, переважно з липової деревини, встановлені між собою внапустку за допомогою └┐-└┐-подібних пазів, виконаних на обох сторонах потолочин із зазором t в стику, рівному t=1-2 мм, а отвори з сітками в потолочинах виконані декількома прямими або зигзагоподібними рядами, причому в тильних стінках одиничних вуликів виконані додаткові отвори з сітками, сполучені з проходом між рядами одиничних вуликів і з внутрішнім простором комбінованого вулика, і забезпечені вставними або відкидними (поворотними) дверцями. У зв'язку з тим, що комбінований вулик містить два ряди одиничних вуликів, встановлених льотками назовні так, що між їх тильними стінками утворений прохід, досягається зручність входу пацієнтів у вулик і розміщення на потолочинах для прийому процедур, а також зручність пасічникові, сидячи на одному ряду одиничних вуликів, обслуговувати одиничні вулики протилежного ряду. Завдяки тому, що потолочини виконані з м'яких порід деревини, переважно з липової деревини, забезпечується максимальна передача енергії мікровібрації життєдіяльності великої кількості бджіл у вулику безпосередньо лежачим на потолочинах пацієнтам, оскільки по природним властивостям липова деревина належить до найбільш м'яких видів деревини, має 3 середню щільність близько 530 кг/м при вологості 12-15 % і ефективно передає вібрацію. Потолочини можуть бути виконані також з інших м'яких порід деревини, таких як: осика, сосна, ялина, ялиця, кедр та інші. Оскільки потолочини встановлені між собою внапустку за допомогою └┐-└┐-подібних пазів, виконаних на обох сторонах потолочин із зазором t в стику, рівному t=1-2 мм, забезпечується щільне прилягання потолочин одна до одної і їх простий монтаж і демонтаж при обслуговуванні одиничних вуликів. Крім цього згаданий зазор t=1-2 мм в стиках між потолочинами компенсує поперечне розширення потолочин із-за набухання липової деревини при великій вологості, що виключає викривлення суміжних потолочин і деформацію утвореного ними настилу для пацієнтів. Дослідним шляхом встановлено, що згаданий зазор t в стику між потолочинами, рівний t=1-2 мм, є оптимальним. Вибір t2 мм також не доцільний, оскільки в цьому випадку зазор стає невиправдано великим і створює незручності пацієнтам. У зв'язку з тим, що отвори з сітками в потолочинах виконані декількома прямими або зигзагоподібними рядами, забезпечується велика вірогідність того, що ці отвори не будуть перекриті тілами пацієнтів і буде забезпечено гарантоване проникнення повітря з одиничних вуликів і благотворний лікувальний вплив біополя комах і фітонцидів від бджолопродуктів з одиничних вуликів на пацієнтів. Завдяки тому, що в тильних стінках одиничних вуликів виконані додаткові отвори з сітками, сполучені з проходом між рядами одиничних вуликів і з внутрішнім простором комбінованого вулика і забезпечені вставними або відкидними (поворотними) дверцями, досягається додаткове проникнення повітря з одиничних вуликів і посилений лікувальний вплив біополя 2 UA 79166 U 5 10 15 20 25 30 35 40 45 50 55 60 бджіл і фітонцидів від бджолопродуктів з одиничних вуликів на пацієнтів. При необхідності, згадані додаткові отвори з сітками в тильних стінках одиничних вуликів можуть бути перекриті вставними або відкидними (поворотними) дверцями. Таким чином, за рахунок згаданих удосконалень комбінованого вулика для оздоровлення пацієнтів, забезпечується поліпшення зручності розміщення пацієнтів в просторі надставки, підвищення інтенсивності дії на пацієнтів мікровібрації, біополя бджіл і фітонцидів від бджолопродуктів для підвищення ефективності оздоровлення, а також зниження трудомісткості обслуговування одиничних вуликів пасічником. Для поліпшення освітленості внутрішнього простору і підвищення комфорту пацієнтів двері передньої стінки і задня стінка вулика забезпечені вікнами. Надалі корисна модель пояснюється прикладом її здійснення з посиланнями на креслення, що додаються. На фіг. 1 зображений комбінований вулик для оздоровлення пацієнтів, вид спереду. На фіг. 2 зображений комбінований вулик для оздоровлення пацієнтів, вид зверху (без даху). На фіг. 3 зображений одиничний вулик комбінованого вулика для оздоровлення пацієнтів, вид збоку. На фіг. 4 зображена потолочина одиничного вулика комбінованого вулика для оздоровлення пацієнтів, вид зверху. На фіг. 5 зображена потолочина одиничного вулика комбінованого вулика для оздоровлення пацієнтів, вид з торця. На фіг. 6 зображений стик потолочин одиничного вулика комбінованого вулика для оздоровлення пацієнтів. Комбінований вулик для оздоровлення пацієнтів містить встановлені в лінію ряди одиничних вуликів 1, розташованих льотками 2 назовні, і виконаних з потолочинами 3, забезпеченими отворами 4 з сітками 5 і перегородками 6 для розміщення сімей бджіл, на яких встановлена надставка 7 коробчастої форми з внутрішнім простором 8 для розміщення, щонайменше, одного пацієнта, що включає дно 9, передню стінку 10 з дверима 11, задню стінку 12, бічні стінки 13 і дах 14. Головними особливостями удосконалення конструкції комбінованого вулика є наступні зміни його компоновки і конструкції складових частин. Комбінований вулик містить два ряди одиничних вуликів 1, встановлених льотками 2 назовні так, що між їх тильними стінками 15 утворений прохід 16. Причому потолочини 3 виконані з м'яких порід деревини, переважно з липової деревини, встановлені між собою внапустку за допомогою └┐-└┐-подібних пазів 17, виконаних на обох сторонах потолочин 3 із зазором t в стику, рівному t=1-2 мм. Потолочини 3 можуть бути виконані також з інших м'яких порід деревини, таких як: осика, сосна, ялина, ялиця, кедр та інші. А отвори 4 з сітками 5 в потолочинах 3 виконані декількома прямими або зигзагоподібними рядами. Причому в тильних стінках 15 одиничних вуликів 1 виконані додаткові отвори 18 з сітками 19, сполучені з проходом 16 між рядами одиничних вуликів 1, а також з внутрішнім простором 8 комбінованого вулика, і забезпечені вставними або відкидними (поворотними) дверцями 20. Крім цього, для поліпшення освітленості внутрішнього простору і підвищення комфорту пацієнтів, двері 11 передньої стінки 10 і задня стінка 12 забезпечені вікнами 21 та 22. Використовують комбінований вулик для оздоровлення пацієнтів таким чином. Пацієнти через двері 11 передньої стінки 10 надставки 7 по черзі входять в прохід 16 між рядами одиничних вуликів 1 комбінованого вулика, розташовуються на знімній прокладці, розміщеній на потолочинах 3, створюючих настил, і лягають в зручне положення. Як знімна прокладка використовується переважно папір, оскільки папір добре передає мікровібрацію, створювану бджолами тілам пацієнтів. Пацієнти дихають повітрям, левова частка якого від бджіл з одиничних вуликів 1 надходить у внутрішній простір 8 надставок 7 через отвори 4 з сітками 5 в потолочинах 3, а також через додаткові отвори 18 з сітками 19 в тильних стінках одиничних вуликів 1. Завдяки тому, що потолочини 3 виконані з м'яких порід деревини, переважно з липової деревини, забезпечується максимальна передача енергії мікровібрації життєдіяльності великої кількості бджіл в одиничних вуликах 1 безпосередньо лежачим на потолочинах 3 пацієнтам, оскільки по природних властивостях липова деревина належить до найбільш м'яких видам деревини і ефективно передає мікровібрацію. Пацієнти, що знаходяться в надставці 7, унаслідок бджолиної вентиляції одиничних вуликів 3 UA 79166 U 5 10 15 20 25 30 35 40 45 50 55 60 1, отримують природну інгаляцію з прополісу, свіжопринесеного нектару, меду і пилки. Крім цього, пацієнти отримують тепло, вироблене і підтримуване бджолиною сім'єю, температура в якій приблизно рівна температурі тіла людини. Під монотонне дзижчання бджіл, пацієнти отримують природну інгаляцію, зігріваються і швидко розслабляються. Мікровібрація, що виникає від роботи трудівниць в одиничних вуликах 1, могутнє біополе комах і фітонциди від бджолопродуктів, а також температура, підтримувана бджолами в одиничних вуликах 1 в межах 36-37°C, забезпечують релаксацію, підвищення тонусу, лікувальну дію і оздоровлення організмів пацієнтів. При роботі з бджолами пасічник має зручний підхід до бджіл, відкриває двері 11 передньої стінки 10 заходить через прохід 16, сідає на потолочини 3 одного ряду одиничних вуликів 1 і сидячи обслуговує одиничні вулики 1 протилежного ряду. Для цього пасічник прибирає з потолочин 3 знімну прокладку, піднімає (демонтує) потолочини 3 навпроти і оглядає рамки з бджолами. Оскільки потолочини 3 встановлені між собою внапустку за допомогою └┐-└┐-подібних пазів 17, виконаних на обох сторонах потолочин 3 із зазором t в стику, рівному t=1-2 мм, забезпечується щільне прилягання потолочин 3 одна до одної і їх простий монтаж і демонтаж при обслуговуванні одиничних вуликів 1. Крім цього згаданий зазор t=1-2 мм в стиках між потолочинами компенсує поперечне розширення потолочин 3 із-за набухання липової деревини при великій вологості, що виключає викривлення суміжних потолочин 3 і деформацію утвореного ними настилу для пацієнтів. За рахунок наявності додаткових отворів 18 з сітками 19 в тильних стінках одиничних вуликів 1 пропонованого комбінованого вулика, розширюється активна зона впливу біоенергетики бджолиних сімей на пацієнтів. Додатково поліпшуються умови утримання бджіл, що підвищує їх опірність хворобам, а також сприяє формуванню ними посиленого оздоровлюючого гармонізуючого енергоінформаційного поля. При цьому суттєво підвищується комфорт при оздоровлюючих процедурах. Оптимальна тривалість сеансу процедур складає від 30 хвилин до 2 годин. За рахунок згаданих удосконалень комбінованого вулика для оздоровлення пацієнтів, забезпечується поліпшення зручності розміщення пацієнтів у внутрішньому просторі 8 надставок 7, підвищення інтенсивності дії на пацієнтів мікровібрації, біополя бджіл і фітонцидів від бджолопродуктів для підвищення ефективності оздоровлення, а також зниження трудомісткості обслуговування одиничних вуликів 1 пасічником. Приведені відомості свідчать про промислову придатність пропонованого комбінованого вулика для оздоровлення пацієнтів, який для поліпшення стану імунної системи, а також в профілактичних цілях для підвищення захисних сил організму і реабілітації після перенесених захворювань. Перелік позначень 1) вулик одиничний 2) льоток одиничного вулика 3) потолочина одиничного вулика 4) отвір в потолочені одиничного вулика 5) сітка отвору 6) перегородка одиничного вулика 7) надставка 8) внутрішній простір 9) дно надставки 10) стінка передня надставки 11) двері передньої стінки 12) стінка задня надставки 13) стінка бічна надставки 14) дах 15) стінка тильна одиничного вулика 16) прохід між рядами одиничних вуликів 17) пази └┐-└┐-подібні 18) отвори додаткові тильних стінок одиничних вуликів 19) сітки додаткових отворів тильних стінок одиничних вуликів 20) вставні або відкидні (поворотні) дверці 21) вікно дверей передньої стінки надставки 4 UA 79166 U 22) вікно задньої стінки надставки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Комбінований вулик для оздоровлення пацієнтів, що містить встановлені в лінію ряди одиничних вуликів (1), розташованих льотками (2) назовні, і виконаних з потолочинами (3), забезпеченими отворами (4) з сітками (5) і перегородками (6) для розміщення сімей бджіл, на яких встановлена надставка (7) коробчастої форми з внутрішнім простором (8) для розміщення щонайменше одного пацієнта, що включає дно (9), передню стінку (10) з дверима (11), задню стінку (12), бічні стінки (13) і дах (14), який відрізняється тим, що комбінований вулик містить два ряди одиничних вуликів (1), встановлених льотками (2) назовні так, що між їх тильними стінками (15) утворений прохід (16), причому потолочини (3) виконані з м'яких порід деревини, переважно з липової деревини, встановлені між собою внапустку за допомогою └┐-└┐-подібних пазів (17), виконаних на обох сторонах потолочин (3) із зазором t в стику, рівному t=1-2 мм, а отвори (4) з сітками (5) в потолочинах (3) виконані декількома прямими або зигзагоподібними рядами, причому в тильних стінках (15) одиничних вуликів (1) виконані додаткові отвори (18) з сітками (19), сполучені з проходом (16) між рядами одиничних вуликів (1), а також з внутрішнім простором (8) комбінованого вулика, і забезпечені вставними або відкидними (поворотними) дверцями (20). 2. Комбінований вулик для оздоровлення пацієнтів за п. 1, який відрізняється тим, що двері (10) передньої стінки (9) і задня стінка (11) забезпечені вікнами (21 та 22). 5 UA 79166 U 6 UA 79166 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
