Еластичний контейнер

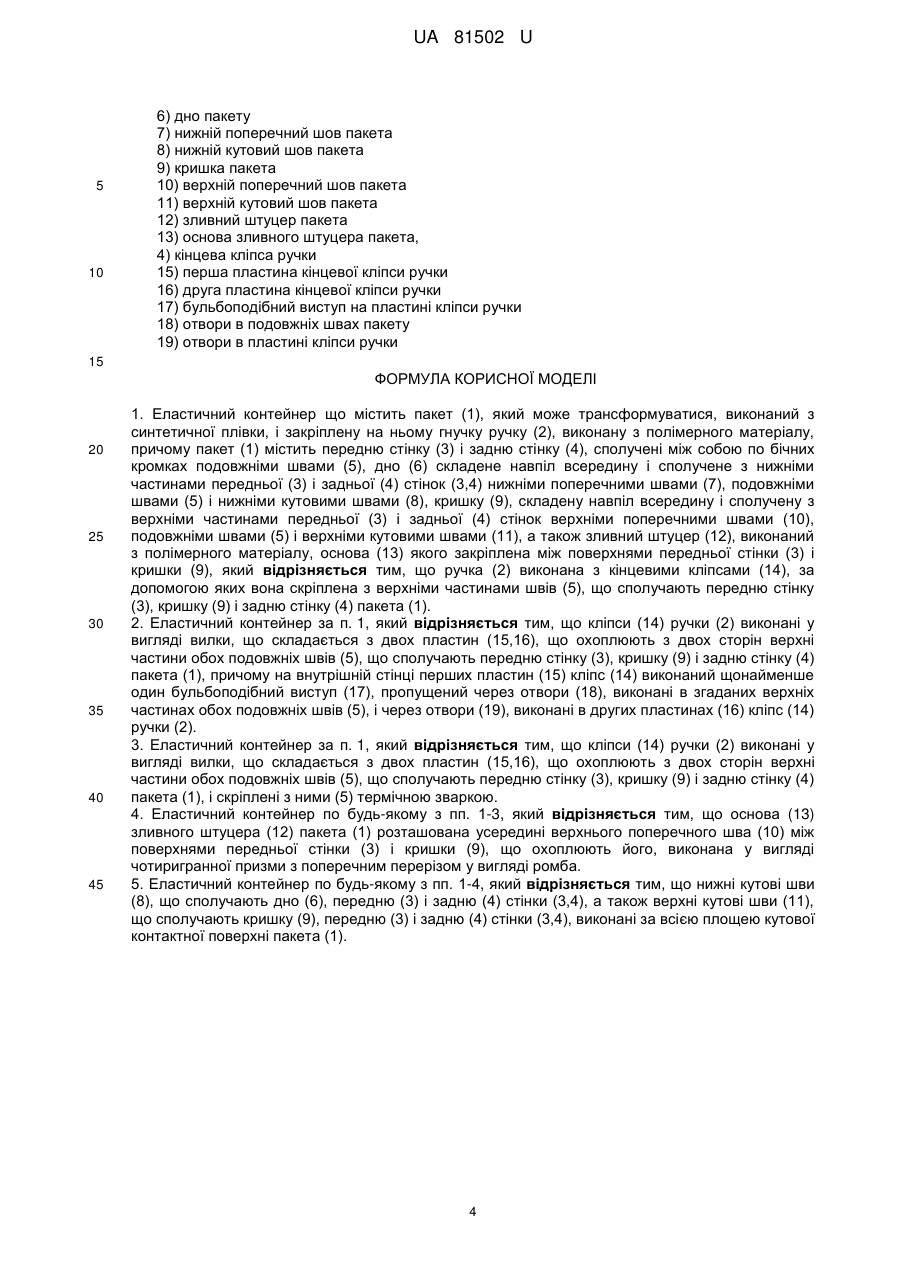

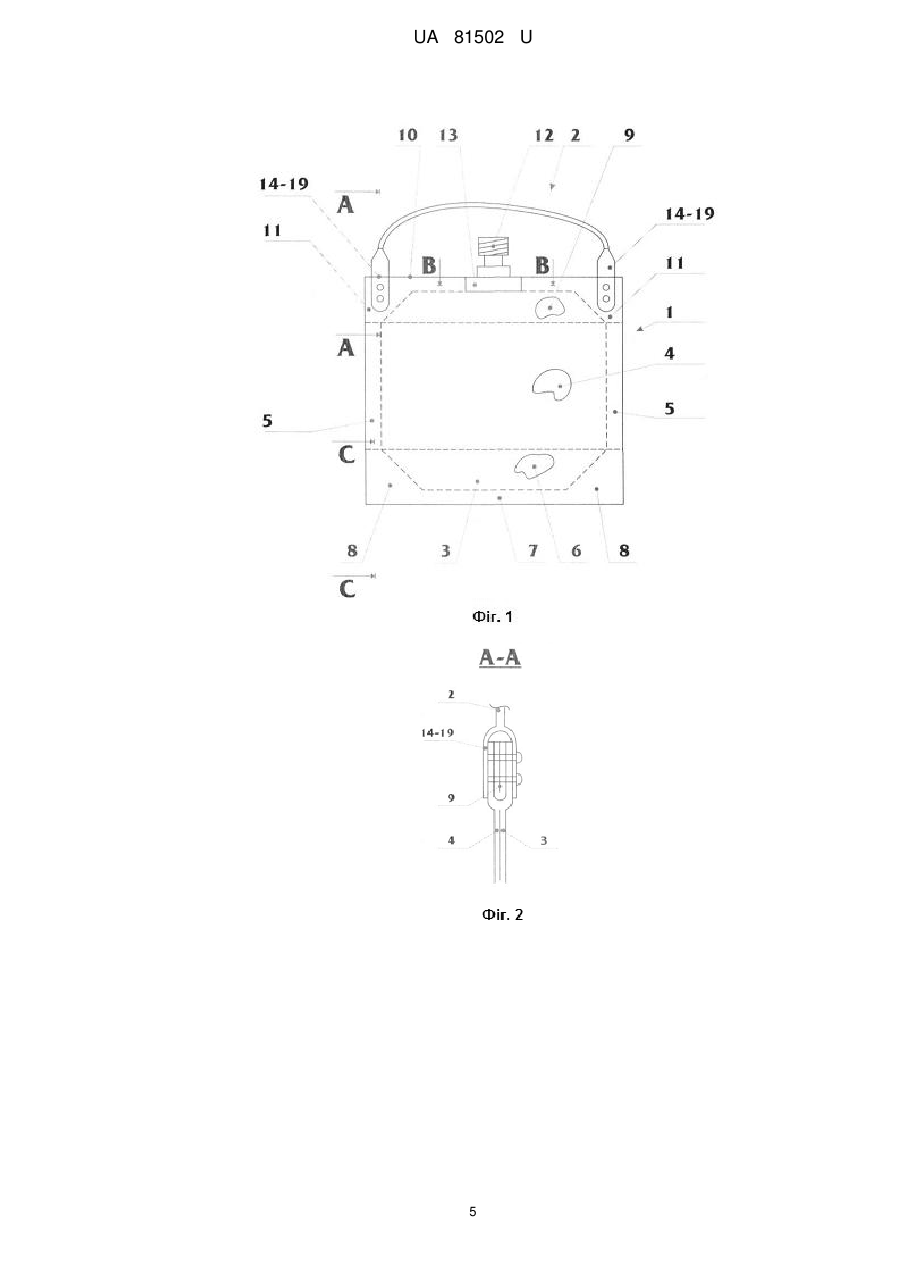

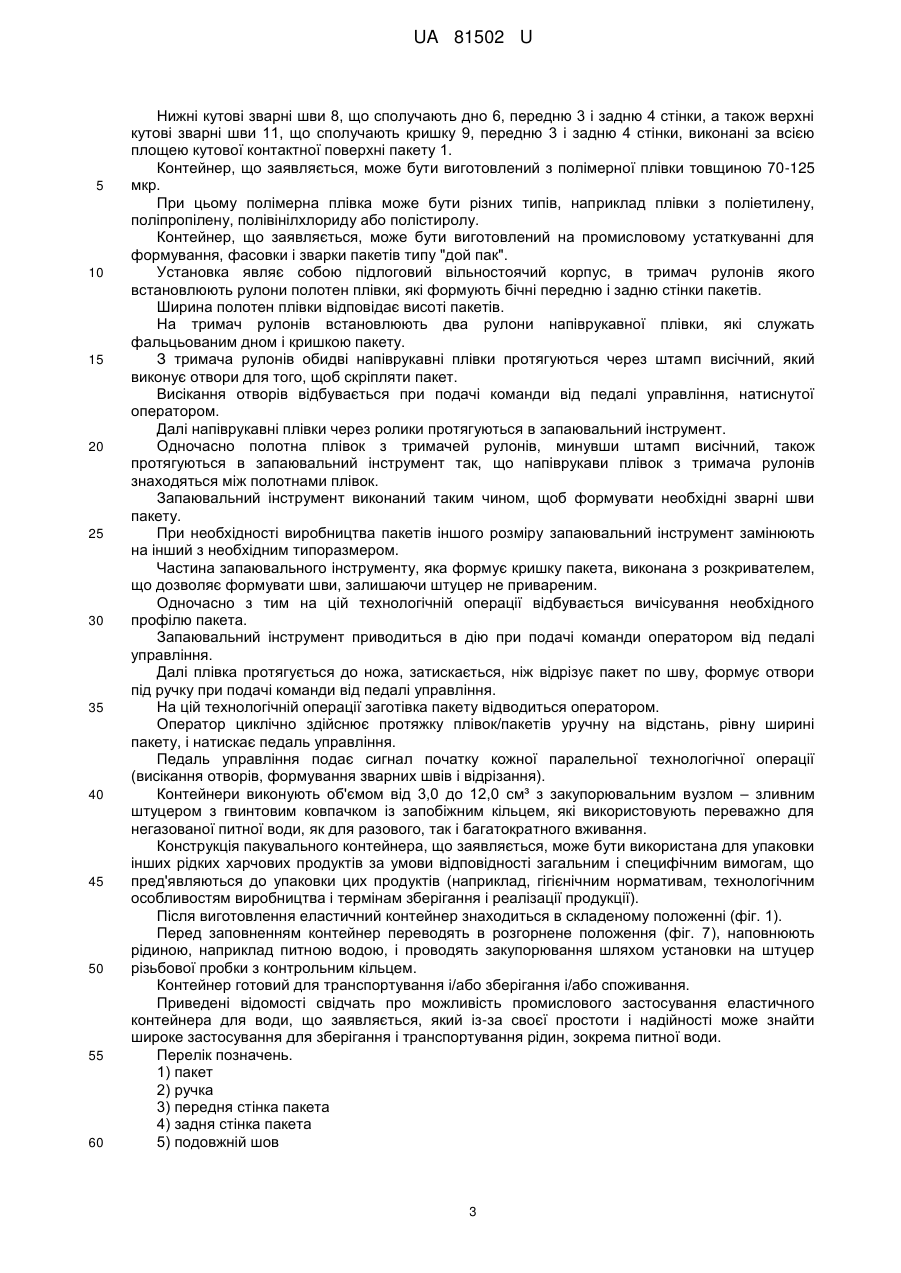

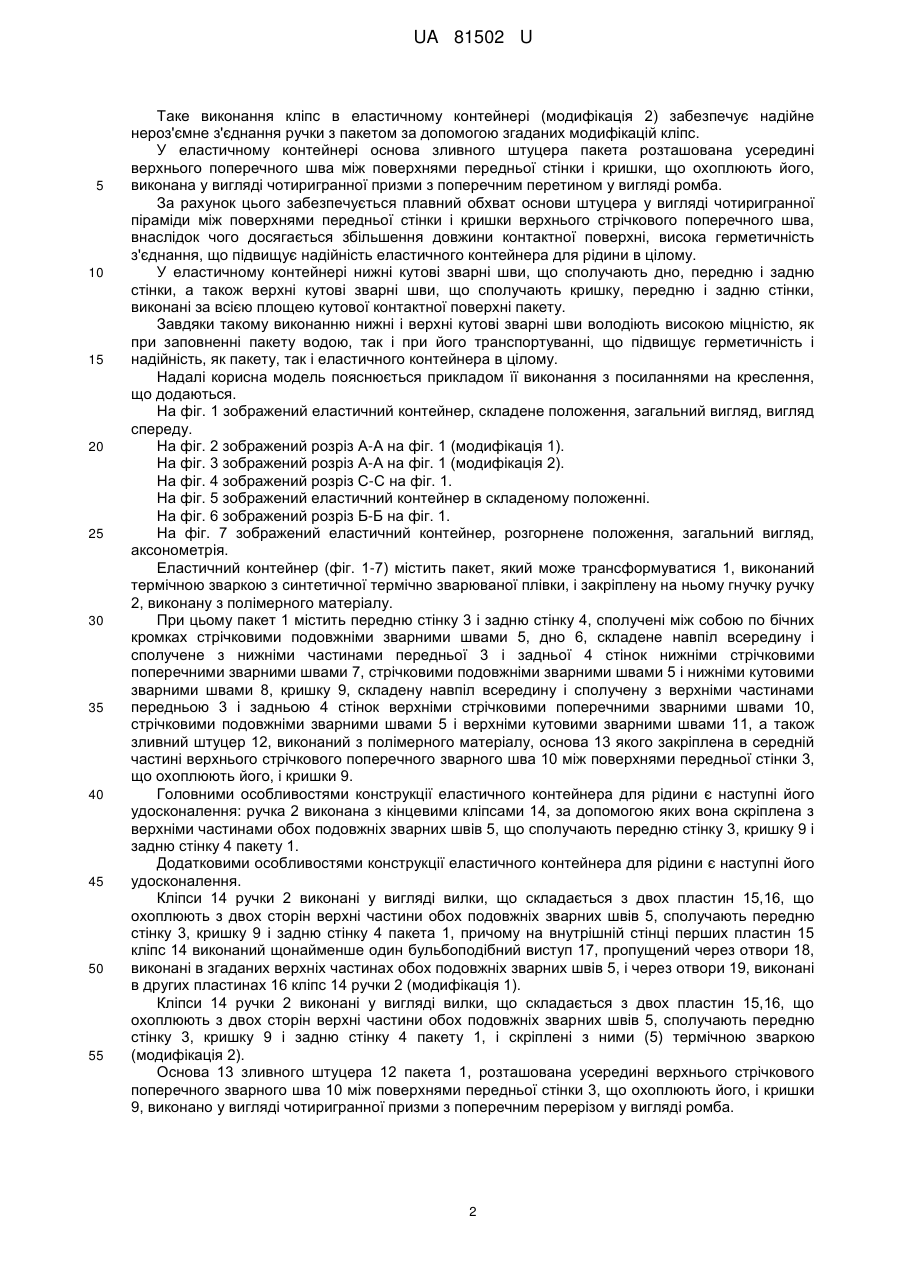

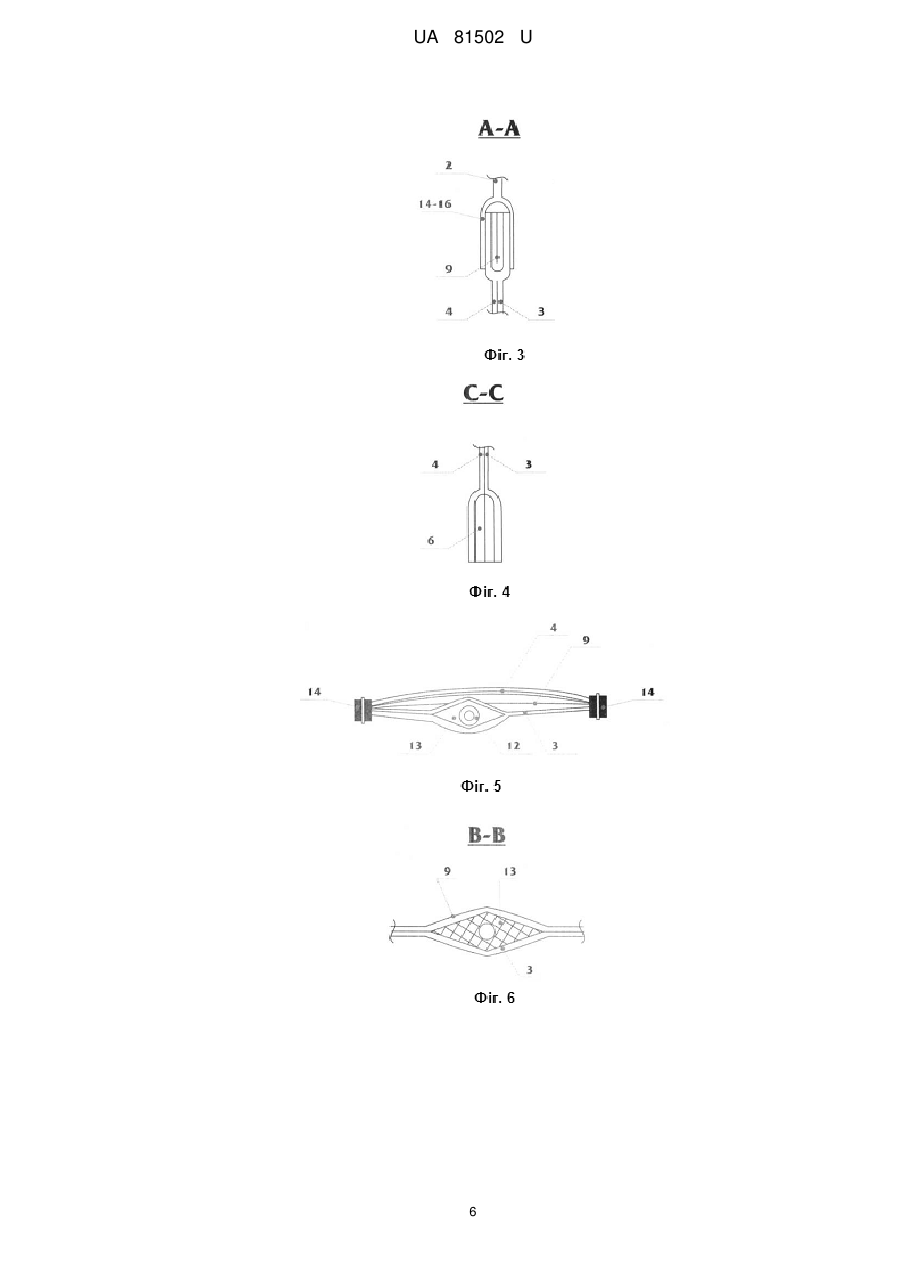

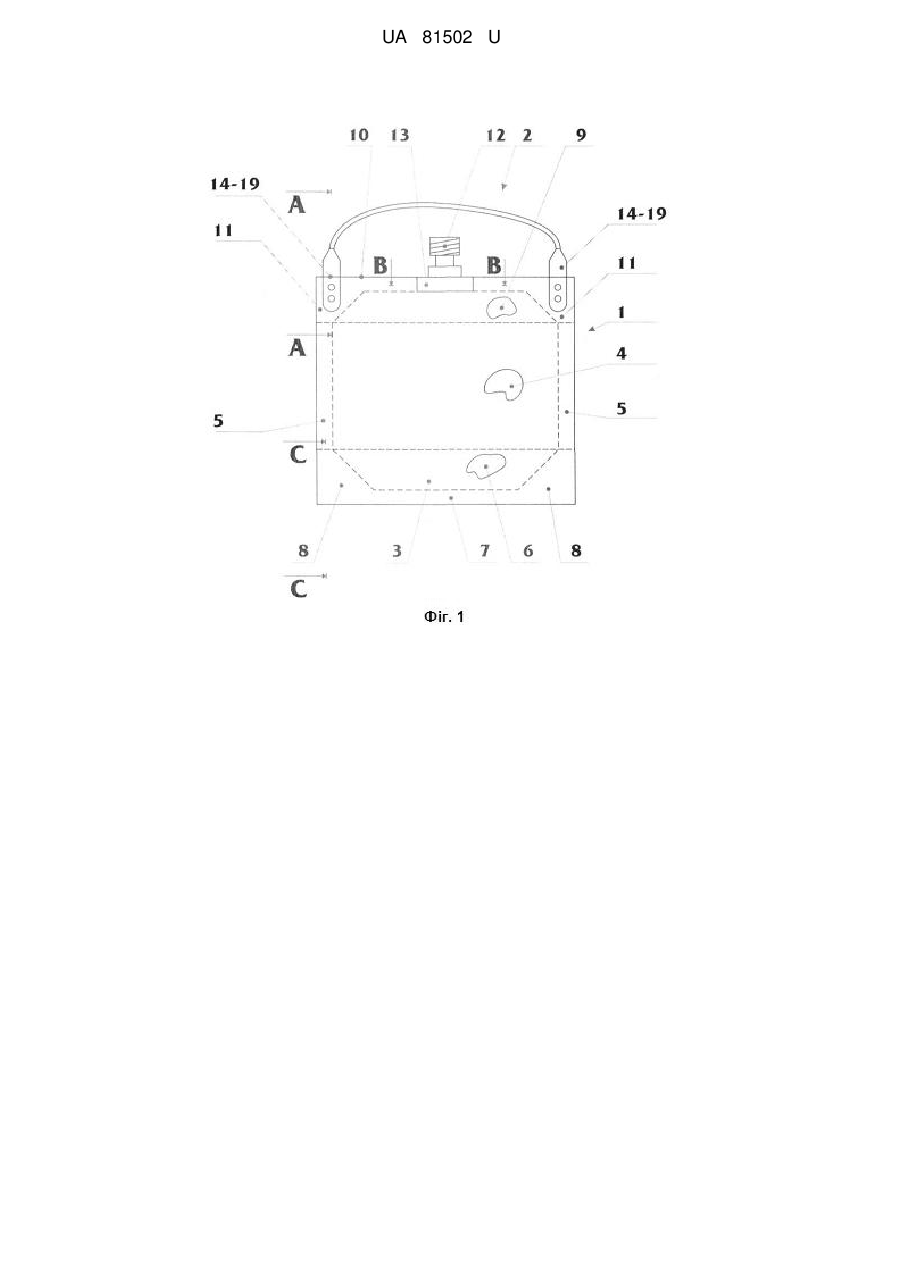

Реферат: UA 81502 U UA 81502 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до еластичної тари для зберігання і транспортування текучих матеріалів, зокрема до вертикально стоячих складаних контейнерів типу "дой-пак", виконаних з синтетичної термозварюваної плівки, і може бути використана для зберігання і транспортування рідин, зокрема питної води. З рівня техніки відомий найбільш близький за призначенням і кількості загальних ознак еластичний контейнер, що містить пакет, який може трансформуватися, виконаний з синтетичної плівки, і закріплену на ньому гнучку ручку, виконану з полімерного матеріалу, причому пакет містить передню стінку і задню стінку, сполучені між собою по бічних кромках подовжніми швами, дно, складене навпіл всередину і сполучене з нижніми частинами передньої і задньої стінок нижніми поперечними швами, подовжніми швами і нижніми кутовими швами, кришку, складену навпіл всередину і сполучену з верхніми частинами передньої і задньої стінок верхніми поперечними швами, подовжніми швами і верхніми кутовими швами, а також зливний штуцер, виконаний з полімерного матеріалу, підстава якого закріплена в середній частині верхнього поперечного зварного шва між поверхнями передньої стінки і кришки (Патент EP2301859 (A1) NORDENIA DEUTSCHLAND HALLE GMBH (DE), 25.09.2009 – прототип). У відомому контейнері ручка виконана з плівки і розташована приблизно посередині задньої стінки пакету і скріплена з ним термічною зваркою. Основа зливного штуцера пакета розташована усередині верхнього стрічкового поперечного зварного шва між поверхнями передньої стінки і кришки, що охоплюють його, виконана циліндровою. Нижні кутові зварні шви, що сполучають дно, передню і задню стінки, а також верхні кутові зварні шви, що сполучають кришку, передню і задню стінки, виконані у вигляді стрічкових діагональних кутових зварних швів. Недоліком відомого еластичного контейнера для рідини є низька експлуатаційна надійність. Викликано це тим, що ручка, яка виконана з плівки і скріплена термічною зваркою з серединою задньої стінки пакету, не володіє достатньою міцністю і при заповненні пакету водою може бути відірвана під його вагою. Задача, на вирішення якої направлена корисна модель, полягає в підвищенні надійності еластичного контейнера. Поставлена задача вирішується тим, що в еластичному контейнері що містить пакет (1), який може трансформуватися, виконаний з синтетичної плівки, і закріплену на нім гнучку ручку (2), виконану з полімерного матеріалу, причому пакет (1) містить передню стінку (3) і задню стінку (4), сполучені між собою по бічних кромках подовжніми швами (5), дно (6), складене навпіл всередину і сполучене з нижніми частинами передньої (3) і задньої (4) стінок нижніми поперечними швами (7), подовжніми швами (5) і нижніми кутовими швами (8), кришку (9), складену навпіл всередину і сполучену з верхніми частинами передньої (3) і задньої (4) стінок верхніми поперечними швами (10), подовжніми швами (5) і верхніми кутовими швами (11), а також зливний штуцер (12), виконаний з полімерного матеріалу, основа (13) якого закріплена між поверхнями передньої стінки (3) і кришки (9), згідно з корисною моделлю ручка (2) виконана з кінцевими кліпсами (14), за допомогою яких вона скріплена з верхніми частинами швів (5), що сполучають передню стінку (3), кришку (9) і задню стінку (4) пакету (1). У зв'язку з тим, що ручка виконана з кінцевими кліпсами, за допомогою яких вона скріплена з верхніми частинами обох подовжніх швів, що сполучають передню стінку, кришку і задню стінку пакету, досягається міцне з'єднання ручки до багатошарових і міцних подовжніх швів, за допомогою кінцевих кліпс, що істотно підвищує надійність їх з'єднання і надійність еластичного контейнера для рідини. Крім цього, корисна модель має додаткові відмінності, які характеризують модифікації виконання кліпс, і створюють додатковий технічний результат. У еластичному контейнері кліпси ручки виконані у вигляді вилки, що складається з двох пластин, що охоплюють з двох сторін верхні частини обох подовжніх швів, що сполучають передню стінку, кришку і задню стінку пакета, причому на внутрішній стінці перших пластин кліпс виконаний щонайменше один бульбоподібний виступ, пропущений через отвори, виконані в згаданих верхніх частинах обох подовжніх зварних швів, і через отвори, виконані в других пластинах кліпс ручки (модифікація 1). Таке виконання кліпс в еластичному контейнері (модифікація 1) забезпечує надійне роз'ємне з'єднання ручки з пакетом за допомогою згаданих модифікацій кліпс. У еластичному контейнері кліпси ручки виконані у вигляді вилки, що складається з двох пластин, що охоплюють з двох сторін верхні частини обох подовжніх зварних швів, що сполучають передню стінку, кришку і задню стінку пакету, і скріплені з ними термічною зваркою (модифікація 2). 1 UA 81502 U 5 10 15 20 25 30 35 40 45 50 55 Таке виконання кліпс в еластичному контейнері (модифікація 2) забезпечує надійне нероз'ємне з'єднання ручки з пакетом за допомогою згаданих модифікацій кліпс. У еластичному контейнері основа зливного штуцера пакета розташована усередині верхнього поперечного шва між поверхнями передньої стінки і кришки, що охоплюють його, виконана у вигляді чотиригранної призми з поперечним перетином у вигляді ромба. За рахунок цього забезпечується плавний обхват основи штуцера у вигляді чотиригранної піраміди між поверхнями передньої стінки і кришки верхнього стрічкового поперечного шва, внаслідок чого досягається збільшення довжини контактної поверхні, висока герметичність з'єднання, що підвищує надійність еластичного контейнера для рідини в цілому. У еластичному контейнері нижні кутові зварні шви, що сполучають дно, передню і задню стінки, а також верхні кутові зварні шви, що сполучають кришку, передню і задню стінки, виконані за всією площею кутової контактної поверхні пакету. Завдяки такому виконанню нижні і верхні кутові зварні шви володіють високою міцністю, як при заповненні пакету водою, так і при його транспортуванні, що підвищує герметичність і надійність, як пакету, так і еластичного контейнера в цілому. Надалі корисна модель пояснюється прикладом її виконання з посиланнями на креслення, що додаються. На фіг. 1 зображений еластичний контейнер, складене положення, загальний вигляд, вигляд спереду. На фіг. 2 зображений розріз А-А на фіг. 1 (модифікація 1). На фіг. 3 зображений розріз А-А на фіг. 1 (модифікація 2). На фіг. 4 зображений розріз С-С на фіг. 1. На фіг. 5 зображений еластичний контейнер в складеному положенні. На фіг. 6 зображений розріз Б-Б на фіг. 1. На фіг. 7 зображений еластичний контейнер, розгорнене положення, загальний вигляд, аксонометрія. Еластичний контейнер (фіг. 1-7) містить пакет, який може трансформуватися 1, виконаний термічною зваркою з синтетичної термічно зварюваної плівки, і закріплену на ньому гнучку ручку 2, виконану з полімерного матеріалу. При цьому пакет 1 містить передню стінку 3 і задню стінку 4, сполучені між собою по бічних кромках стрічковими подовжніми зварними швами 5, дно 6, складене навпіл всередину і сполучене з нижніми частинами передньої 3 і задньої 4 стінок нижніми стрічковими поперечними зварними швами 7, стрічковими подовжніми зварними швами 5 і нижніми кутовими зварними швами 8, кришку 9, складену навпіл всередину і сполучену з верхніми частинами передньою 3 і задньою 4 стінок верхніми стрічковими поперечними зварними швами 10, стрічковими подовжніми зварними швами 5 і верхніми кутовими зварними швами 11, а також зливний штуцер 12, виконаний з полімерного матеріалу, основа 13 якого закріплена в середній частині верхнього стрічкового поперечного зварного шва 10 між поверхнями передньої стінки 3, що охоплюють його, і кришки 9. Головними особливостями конструкції еластичного контейнера для рідини є наступні його удосконалення: ручка 2 виконана з кінцевими кліпсами 14, за допомогою яких вона скріплена з верхніми частинами обох подовжніх зварних швів 5, що сполучають передню стінку 3, кришку 9 і задню стінку 4 пакету 1. Додатковими особливостями конструкції еластичного контейнера для рідини є наступні його удосконалення. Кліпси 14 ручки 2 виконані у вигляді вилки, що складається з двох пластин 15,16, що охоплюють з двох сторін верхні частини обох подовжніх зварних швів 5, сполучають передню стінку 3, кришку 9 і задню стінку 4 пакета 1, причому на внутрішній стінці перших пластин 15 кліпс 14 виконаний щонайменше один бульбоподібний виступ 17, пропущений через отвори 18, виконані в згаданих верхніх частинах обох подовжніх зварних швів 5, і через отвори 19, виконані в других пластинах 16 кліпс 14 ручки 2 (модифікація 1). Кліпси 14 ручки 2 виконані у вигляді вилки, що складається з двох пластин 15,16, що охоплюють з двох сторін верхні частини обох подовжніх зварних швів 5, сполучають передню стінку 3, кришку 9 і задню стінку 4 пакету 1, і скріплені з ними (5) термічною зваркою (модифікація 2). Основа 13 зливного штуцера 12 пакета 1, розташована усередині верхнього стрічкового поперечного зварного шва 10 між поверхнями передньої стінки 3, що охоплюють його, і кришки 9, виконано у вигляді чотиригранної призми з поперечним перерізом у вигляді ромба. 2 UA 81502 U 5 10 15 20 25 30 35 40 45 50 55 60 Нижні кутові зварні шви 8, що сполучають дно 6, передню 3 і задню 4 стінки, а також верхні кутові зварні шви 11, що сполучають кришку 9, передню 3 і задню 4 стінки, виконані за всією площею кутової контактної поверхні пакету 1. Контейнер, що заявляється, може бути виготовлений з полімерної плівки товщиною 70-125 мкр. При цьому полімерна плівка може бути різних типів, наприклад плівки з поліетилену, поліпропілену, полівінілхлориду або полістиролу. Контейнер, що заявляється, може бути виготовлений на промисловому устаткуванні для формування, фасовки і зварки пакетів типу "дой пак". Установка являє собою підлоговий вільностоячий корпус, в тримач рулонів якого встановлюють рулони полотен плівки, які формують бічні передню і задню стінки пакетів. Ширина полотен плівки відповідає висоті пакетів. На тримач рулонів встановлюють два рулони напіврукавної плівки, які служать фальцьованим дном і кришкою пакету. З тримача рулонів обидві напіврукавні плівки протягуються через штамп висічний, який виконує отвори для того, щоб скріпляти пакет. Висікання отворів відбувається при подачі команди від педалі управління, натиснутої оператором. Далі напіврукавні плівки через ролики протягуються в запаювальний інструмент. Одночасно полотна плівок з тримачей рулонів, минувши штамп висічний, також протягуються в запаювальний інструмент так, що напіврукави плівок з тримача рулонів знаходяться між полотнами плівок. Запаювальний інструмент виконаний таким чином, щоб формувати необхідні зварні шви пакету. При необхідності виробництва пакетів іншого розміру запаювальний інструмент замінюють на інший з необхідним типоразмером. Частина запаювального інструменту, яка формує кришку пакета, виконана з розкривателем, що дозволяє формувати шви, залишаючи штуцер не привареним. Одночасно з тим на цій технологічній операції відбувається вичісування необхідного профілю пакета. Запаювальний інструмент приводиться в дію при подачі команди оператором від педалі управління. Далі плівка протягується до ножа, затискається, ніж відрізує пакет по шву, формує отвори під ручку при подачі команди від педалі управління. На цій технологічній операції заготівка пакету відводиться оператором. Оператор циклічно здійснює протяжку плівок/пакетів уручну на відстань, рівну ширині пакету, і натискає педаль управління. Педаль управління подає сигнал початку кожної паралельної технологічної операції (висікання отворів, формування зварних швів і відрізання). Контейнери виконують об'ємом від 3,0 до 12,0 см³ з закупорювальним вузлом – зливним штуцером з гвинтовим ковпачком із запобіжним кільцем, які використовують переважно для негазованої питної води, як для разового, так і багатократного вживання. Конструкція пакувального контейнера, що заявляється, може бути використана для упаковки інших рідких харчових продуктів за умови відповідності загальним і специфічним вимогам, що пред'являються до упаковки цих продуктів (наприклад, гігієнічним нормативам, технологічним особливостям виробництва і термінам зберігання і реалізації продукції). Після виготовлення еластичний контейнер знаходиться в складеному положенні (фіг. 1). Перед заповненням контейнер переводять в розгорнене положення (фіг. 7), наповнюють рідиною, наприклад питною водою, і проводять закупорювання шляхом установки на штуцер різьбової пробки з контрольним кільцем. Контейнер готовий для транспортування і/або зберігання і/або споживання. Приведені відомості свідчать про можливість промислового застосування еластичного контейнера для води, що заявляється, який із-за своєї простоти і надійності може знайти широке застосування для зберігання і транспортування рідин, зокрема питної води. Перелік позначень. 1) пакет 2) ручка 3) передня стінка пакета 4) задня стінка пакета 5) подовжній шов 3 UA 81502 U 5 10 6) дно пакету 7) нижній поперечний шов пакета 8) нижній кутовий шов пакета 9) кришка пакета 10) верхній поперечний шов пакета 11) верхній кутовий шов пакета 12) зливний штуцер пакета 13) основа зливного штуцера пакета, 4) кінцева кліпса ручки 15) перша пластина кінцевої кліпси ручки 16) друга пластина кінцевої кліпси ручки 17) бульбоподібний виступ на пластині кліпси ручки 18) отвори в подовжніх швах пакету 19) отвори в пластині кліпси ручки 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 45 1. Еластичний контейнер що містить пакет (1), який може трансформуватися, виконаний з синтетичної плівки, і закріплену на ньому гнучку ручку (2), виконану з полімерного матеріалу, причому пакет (1) містить передню стінку (3) і задню стінку (4), сполучені між собою по бічних кромках подовжніми швами (5), дно (6) складене навпіл всередину і сполучене з нижніми частинами передньої (3) і задньої (4) стінок (3,4) нижніми поперечними швами (7), подовжніми швами (5) і нижніми кутовими швами (8), кришку (9), складену навпіл всередину і сполучену з верхніми частинами передньої (3) і задньої (4) стінок верхніми поперечними швами (10), подовжніми швами (5) і верхніми кутовими швами (11), а також зливний штуцер (12), виконаний з полімерного матеріалу, основа (13) якого закріплена між поверхнями передньої стінки (3) і кришки (9), який відрізняється тим, що ручка (2) виконана з кінцевими кліпсами (14), за допомогою яких вона скріплена з верхніми частинами швів (5), що сполучають передню стінку (3), кришку (9) і задню стінку (4) пакета (1). 2. Еластичний контейнер за п. 1, який відрізняється тим, що кліпси (14) ручки (2) виконані у вигляді вилки, що складається з двох пластин (15,16), що охоплюють з двох сторін верхні частини обох подовжніх швів (5), що сполучають передню стінку (3), кришку (9) і задню стінку (4) пакета (1), причому на внутрішній стінці перших пластин (15) кліпс (14) виконаний щонайменше один бульбоподібний виступ (17), пропущений через отвори (18), виконані в згаданих верхніх частинах обох подовжніх швів (5), і через отвори (19), виконані в других пластинах (16) кліпс (14) ручки (2). 3. Еластичний контейнер за п. 1, який відрізняється тим, що кліпси (14) ручки (2) виконані у вигляді вилки, що складається з двох пластин (15,16), що охоплюють з двох сторін верхні частини обох подовжніх швів (5), що сполучають передню стінку (3), кришку (9) і задню стінку (4) пакета (1), і скріплені з ними (5) термічною зваркою. 4. Еластичний контейнер по будь-якому з пп. 1-3, який відрізняється тим, що основа (13) зливного штуцера (12) пакета (1) розташована усередині верхнього поперечного шва (10) між поверхнями передньої стінки (3) і кришки (9), що охоплюють його, виконана у вигляді чотиригранної призми з поперечним перерізом у вигляді ромба. 5. Еластичний контейнер по будь-якому з пп. 1-4, який відрізняється тим, що нижні кутові шви (8), що сполучають дно (6), передню (3) і задню (4) стінки (3,4), а також верхні кутові шви (11), що сполучають кришку (9), передню (3) і задню (4) стінки (3,4), виконані за всією площею кутової контактної поверхні пакета (1). 4 UA 81502 U 5 UA 81502 U 6 UA 81502 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
