Газовий пальник з роздільним живленням корон полум’я

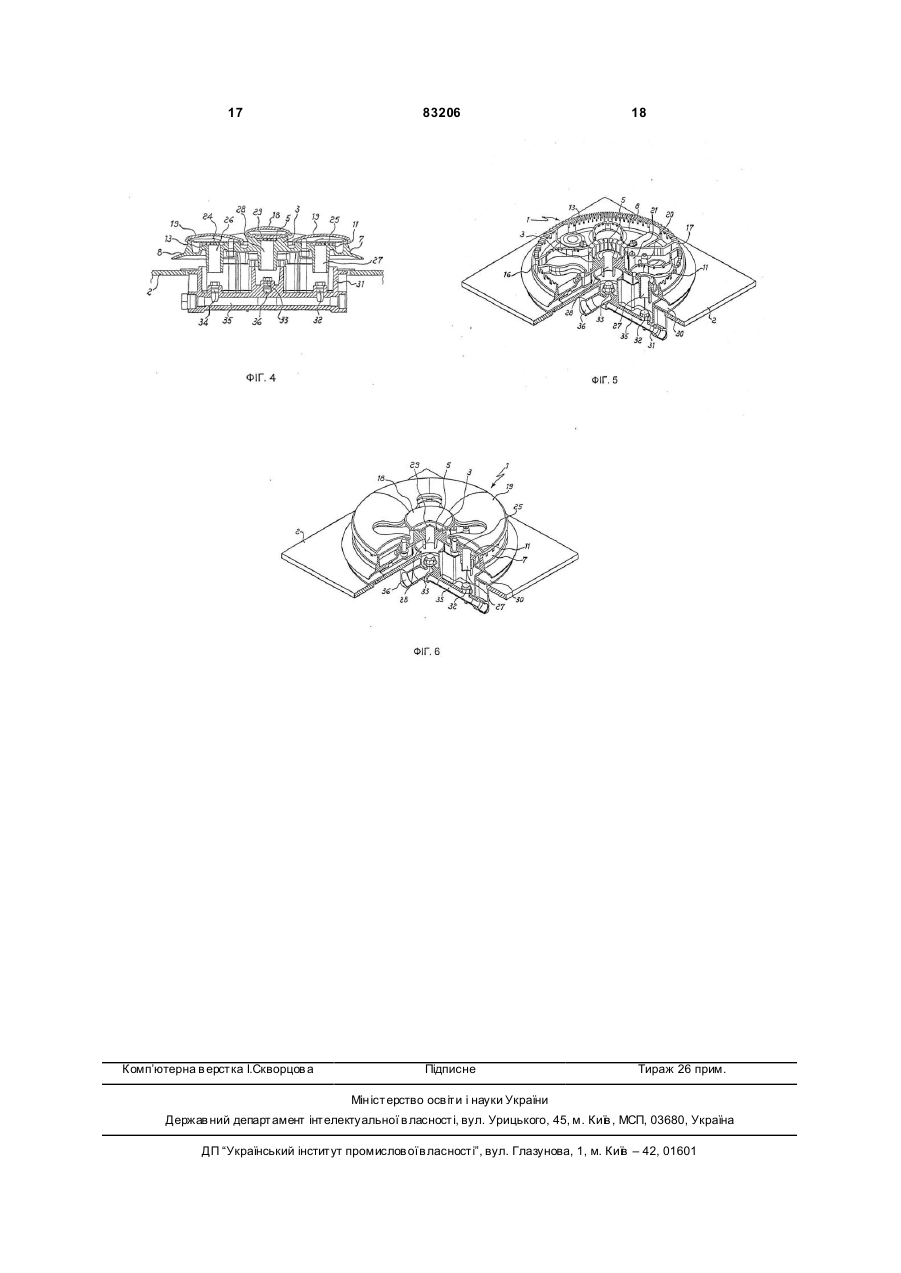

1. Газовий пальник (1, 101) конфоркового типу для кухонних плит, встановлений на конфорці (2), який включає центральний корпус (3), що забезпечує перше кільце полум'я (4) і щонайменше один зовнішній корпус (107, 7, 8), який розділений відносно потоку повітря та газу зі згаданим центральним корпусом, розташований, по суті, концентрично йому та забезпечує щонайменше одне друге кільце полум'я (9, 10, 9а, 9b, 10a, 10b), а також відповідні засоби (5, 6, 29, 28, 33, 36, 11, 12, 25, 27, 32, 13, 14, 24, 26, 34, 35) для роздільного підведення суміші первинного повітря та газу до згаданого центрального корпусу та до згаданого щонайменше одного зовнішнього корпусу, причому центральний корпус (3) і один зовнішній корпус (107, 7, 8) мають відповідні верхні накривні елементи (18, 19), який відрізняється тим, що згадані засоби, призначені для живлення зовнішнього корпусу, включають щонайменше одну горизонтальну змішувальну камеру (11, 12, 25, 13, 14, 24), що забезпечує радіальний ефект Вентурі, при цьому згаданий засіб для живлення центрального корпусу додатково включає горизонтальну змішувальну камеру (5, 6, 29), яка забезпечує радіальний ефект Вентурі, а також один або множину впускних отворів, розташованих над конфоркою (2), і засіб з’єднання потоків із одного або більше впускних отворів для первинного повітря зі вказаним засобом для роздільного підведення суміші первинного повітря і газу до вказаного центрального корпусу і вказаного щонайменше одного зовнішнього корпусу, причому вказаний засіб з'єднання потоків визначає єдиний тракт подачі первинного повітря до вказаного засобу для роздільного підведення суміші первинного повітря і газу. 2 (19) 1 3 83206 4 трального корпусу і до щонайменше одного зовнішнього корпусу виконані з можливістю приведення в дію за допомогою відповідних окремих кранів. 9. Пальник за будь-яким із пп. 1-8, який відрізняється тим, що внутрішній профіль щонайменше одного зовнішнього корпусу характеризується наявністю однієї або множини заглибин. 10. Пальник за будь-яким із пп. 1-9, який відрізняється тим, що щонайменше один зовнішній корпус (107, 7, 8) та центральний корпус (3) виконані як одне ціле у вигляді однієї деталі. Даний винахід стосується газового пальника конфоркового типу для кухонних плит, який встановлюється на конфорці і включає центральний корпус, що забезпечує одержання першого кільця полум'я, та, щонайменше, один зовнішній корпус, який розділений по відношенню до потоку повітря і газу з центральним корпусом, розташований концентрично йому та забезпечує одержання, щонайменше, одного другого кільця полум'я, а також відповідні засоби, призначені для роздільного підведення суміші первинного повітря та газу до центрального корпусу і до зовнішнього корпусу. Такі пальники побутового призначення, що забезпечують одержання декількох кілець полум'я (тобто, декількох корон полум'я) і гарантують більш рівномірний розподіл виділюваного ними тепла і, отже, більш рівномірне нагрівання сковорідок, що знаходяться над ними, у порівнянні із звичайними кільцевими пальниками, що забезпечують одержання лише одного кільця полум'я, відомі, принаймні, починаючи з 1926p., відповідно до [опису винаходу до опублікованого патенту Великобританії №GB 246367 (Brostrom)]. В пальниках побутового призначення цього типу, відомих в даній області техніки, виконаний, як правило, усього лише один пристрій для змішування первинного повітря з горючим газом, який звичайно складається з довгої вертикальної трубки, що забезпечує створення осьового ефекту Вентурі (тобто, усередині якої розширення текучого середовища відбувається в осьовому напрямку каналу, по якому вона протікає), і декількох каналів для підведення суміші первинного повітря та горючого газу до різних кілець полум'я в пальнику. Відомо в цій області техніки, наприклад, з опису винаходу до [європейської заявки на патент №ЕР-А-0903538], поданої заявником, таке виконання пальників вищевказаного типу, які забезпечують одержання двох або більше кілець полум'я і у яких пристрій для змішування первинного повітря з горючим газом, що виконує також функцію забезпечення відповідних значень тиску та швидкості для згаданої суміші первинного повітря та горючого газу, які були б достатніми для підведення суміші до зазначених кілець полум'я, містить горизонтальну змішувальну камеру, яка забезпечує створення радіального ефекту Вентурі і розташована відповідним чином по відношенню до центрального корпусу, обладнаного отворами, призначеними для одержання вищезгаданого першого кільця полум'я. Горизонтальні камери, які забезпечують створення радіального ефекту Вентурі та застосування яких у конструкції пальників побутового призначення відомо, наприклад, з [опису винаходу до патенту Франції №1197178, виданому на ім'я Hourdry], утворені двома, по суті, круглими паралельними стінками, розташованими на відповідній відстані одна від одної, і обладнані кільцевим отвором для потоку первинного повітря та газу, що надходить, виконаним таким чином, щоб він, за своїм розташуванням, відповідав центральній зоні нижньої стінки. Первинне повітря та газ попадають спочатку до вузької секції, утвореної усередині камери у вигляді відповідного круглого кільця, яке розташоване над впускним отвором і доходить до верхньої стінки самої камери, а потім надходять звідти в рівномірно розширну секцію, утворену в тій частині горизонтальної камери, що охоплює собою вищезгадане кругле кільце із зовнішнього його боку, у якій відбувається розширення згаданого газоподібного середовища в радіальному напрямку. Наявність на шляху руху ви щезгаданого текучого середовища зазначеної вузької секції, за якою йде рівномірно розширна секція, забезпечує одержання ефекту Вентурі, в результаті якого спостерігається падіння тиску зазначеного текучого середовища (і, отже, відповідне підвищення швидкості його руху) усередині вузької секції, завдяки чому забезпечується всмоктування потоку первинного повітря та газу, а також змішування зазначеного текучого середовища при надходженні в згадану рівномірно розширну секцію, де відновлюється первинний тиск текучого середовища та відповідно зменшується швидкість його руху. Застосування відповідної горизонтальної змішувальної камери, що забезпечує створення радіального ефекту Вентурі, дозволяє зменшити розміри пальника по висоті та, як показано в [описі винаходу до європейської заявки на патент №ЕРА-0903538], така змішувальна камера може ефективно використовуватися в конструкції пальника, який забезпечує одержання відразу декількох кілець полум'я. Гарантуючи рівномірний розподіл тепла, що виділяється (тобто, зменшений температурний градієнт у порівнянні з таким же пальником звичайного типу), ви щезгадані пальники забезпечують можливість регулювання швидкості потоку газу, що надходить у пальник, але не дозволяють, на відміну від конструкцій з роздільним живленням кілець полум'я, більш точно регулювати кількість виділюваного тепла. Однак, корисно або необхідно мати можливість забезпечити зазначене більш чутливе регулювання споживання газу пальниками, які забезпечують одержання декількох кілець полум'я. Відомі різні технічні рішення, що задовольняють цій вимозі. 5 83206 В описі винаходу до [міжнародної заявки на патент №WO99/08046, поданої . від імені Defendi], розкритий газовий пальник із центральним корпусом, що забезпечує одержання першого кільця полум'я, та з кільцевим зовнішнім корпусом, що забезпечує одержання ще двох концентричних кілець полум'я. Центральний корпус і кільцевий зовнішній корпус живляться роздільно за допомогою відповідного засобу для змішування газу та первинного повітря, що складається з трубок, які забезпечують створення осьового ефекту Вентурі, розміщених горизонтально під конфоркою. Потік газу, що направляється у вищевказані трубки Вентурі, регулюється за допомогою окремих кранів, завдяки чому забезпечується можливість роздільного запалювання кілець полум'я. Таке технічне рішення, що є досить розповсюдженим, хоч і забезпечує деяке зменшення об'єму, займаного таким пальником по висоті, проте, вимагає значного збільшення ширини цього ж пальника через горизонтальне розташування трубок Вентурі, а також у зв'язку з необхідністю мати в цьому випадку конфорку відповідної форми. В описі винаходу до [європейської заявки на патент №ЕР0485645] (Miralfin) розкритий пальник, що забезпечує одержання декількох кілець полум'я, у якому здійснене роздільне живлення цих кілець полум'я, щоб тим самим забезпечити можливість їхнього незалежного запалювання та наступного горіння. Для того, щоб гарантувати правильне змішування первинного повітря та горючого газу між собою, а також забезпечити при цьому відповідний тиск, необхідний для подачі цієї суміші в пальник, установлені дві довгі вертикальні трубки, усередині яких створюється осьовий ефект Вентурі і які живлять, відповідно, одна - центральне кільце полум'я, а інша - зовнішнє кільце полум'я, що розташовуються концентрично по відношенню до центрального кільця полум'я. Крім того, підведення первинного повітря здійснюється шляхом відбирання повітря з-під конфорки, щоб уникнути виникнення можливої газодинамічної взаємодії з потоками вторинного повітря та з кільцями полум'я. Технічним рішенням, запропонованим Миралфином (Miralfin), є пальник, який має досить велику висоту, а при практичному його застосуванні виникає необхідність у наявності таких конфорок, які забезпечували б можливість відбирання первинного повітря зсередини конфорок. В [описі винаходу до патенту Італії № IT 1232887], виданому на ім'я Merloni, розкритий газовий пальник побутового призначення, який містить центральний корпус, що забезпечує одержання першого кільця полум'я, а також два напівкруглих зовнішніх корпуси, що забезпечують одержання другого кільця полум'я, розташованого із зовнішнього боку по відношенню до першого кільця полум'я. Центральний корпус і ці два зовнішніх корпуси розділені між собою по відношенню до потоку повітря та газу і живляться роздільно за допомогою вертикальних трубок, які забезпечують створення ефекту Вентурі, та у які надходить первинне повітря, де й відбувається його змішування з газом, в результаті чого утворюється суміш, що перебуває під таким тиском та рухається з такою 6 швидкістю, які необхідні для правильного розподілу її усередині пальника. Потік газу, що надходить у трубки Вентурі, регулюється за допомогою окремих живильних кранів. Потік первинного повітря, що відбирається із зони, яка знаходиться над конфоркою, направляється окремо в центральний корпус та у зазначені два зовнішніх корпуси. Крім того, з метою обмеження висоти вертикальних трубок Вентурі, а отже, і газового пальника, а також для того, щоб у той самий час гарантувати достатню стійкість полум'я на зовнішньому його кільці, трубки Вентурі в пальнику Мерлоні (Merloni), які призначені для живлення зовнішніх його корпусів, обладнані клиноподібними ковпачками, що встановлюються у відповідному місці усередині випускної секції кожної із зазначених трубок Вентурі. Це технічне рішення, запропоноване Мерлоні (Merloni), дозволяє в достатньому ступені обмежити висоту пальника та забезпечує гарну ефективність пальника. Однак, застосування відповідних засобів, які забезпечують живлення центрального корпусу та двох зовнішніх напівкруглих корпусів і є вертикальними каналами, що забезпечують створення осьового ефекту Вентурі, виявилося не зовсім зручним через те, що при цьому потрібно особливо ретельно підбирати розміри відповідних вертикальних трубок, які забезпечують одержання осьового ефекту Вентурі, а також вживати відповідних заходів обережності, приміром, таких як використання клиноподібних ковпачків, встановлюваних у відповідному місці усередині розширювальної секції кожної із зазначених трубок Вентурі з таким розрахунком, щоб забезпечити ефективне змішування первинного повітря з горючим газом і досить повну дифузію суміші усередині зовнішніх напівкруглих корпусів без необхідності застосування із цією метою довгих тр убок Вентурі. Однак застосування ковпачків, що мають зазначену форму, спричинює ускладнення конструкції пальника й, в усякому разі, приводить до того, що пальник має більшу висоту, а це досить небажано. Крім того, в описі винаходу до патенту Мерлоні розкрито також, як виконуються два роздільних тракти, що призначені для відбирання первинного повітря та розподілу його між центральним корпусом і зазначеними двома зовнішніми корпусами, але при цьому наявність зазначених трактів приводить до відповідного ускладнення конструкції пальника. Метою даного винаходу є створення газового пальника конфоркового типу для кухонних плит, який встановлюється на конфорці та включає центральний корпус, що забезпечує одержання першого кільця полум'я, і, щонайменше, один зовнішній корпус, що забезпечує одержання, щонайменше, одного другого кільця полум'я з їхнім роздільним живленням, і який позбавлений недоліків, характерних для конструкцій, відомих у даній області. Інша мета даного винаходу полягає в створенні газового пальника конфоркового типу для кухонних плит, який встановлюється на конфорці 7 83206 та включає центральний корпус, що забезпечує одержання першого кільця полум'я і, щонайменше, один зовнішній корпус, який розділений зі згаданим центральним корпусом, розташований концентрично йому та забезпечує одержання, щонайменше, одного другого кільця полум'я, а також відповідні засоби для роздільного підведення суміші первинного повітря та газу до центрального корпусу і до зовнішнього корпусу, і який, забезпечуючи оптимальну ефективність спалювання газу та достатню стійкість кільцяполум'я, що утворюється при цьому, відрізняється, зокрема, обмеженим розміром по своїй висоті, а також простотою свого виконання. Ще однією метою даного винаходу є створення такого газового пальника для кухонних плит, який забезпечує одержання декількох кілець полум'я і який, завдяки роздільному живленню цих кілець полум'я, дозволяє здійснювати винятково чутливе регулювання кількості виділюваного тепла. Зазначені та інші цілі даного винаходу досягаються при використанні газового пальника, виконаного відповідно до ознак винаходу, викладених в першому незалежному пункті формули винаходу та наступних залежних пунктах. Газовий пальник конфоркового типу для кухонних плит, що встановлюється на конфорці, згідно з даним винаходом, включає центральний корпус, який забезпечує одержання першого кільця полум'я (тобто, першої корони полум'я) і, щонайменше, один зовнішній корпус, який розділений відносно потоку повітря та газу з вищезгаданим центральним корпусом, розташований, по суті, концентрично . йому та забезпечує одержання, щонайменше, одного другого (периферичного) кільця полум'я (тобто, щонайменше, однієї другої, периферичної корони полум'я), а також відповідні засоби для роздільного підведення суміші первинного повітря та газу до центрального корпусу та до зовнішнього корпусу. Ці засоби, призначені для живлення зовнішнього корпусу, включають, щонайменше, одну горизонтальну змішувальну камеру, що забезпечує одержання радіального ефекту Вентурі. Використання горизонтальної змішувальної камери, що забезпечує радіальний ефект Вентурі, як засобу, призначеного для живлення кільця або ж кілець периферичного полум'я, спричинює не лише обмеження для зовнішнього корпусу, а, отже, і пальника по їхній висоті в тому випадку, якщо одночасно із цим передбачене також застосування ще одного пристрою, що забезпечує одержання радіального ефекту Вентурі, призначеного для обслуговування центрального корпусу, але й ефективне змішування первинного повітря з горючим газом, а крім того, ще й наступний високоякісний розподіл суміші первинного повітря та газу, що живить зазначене кільце або ж кільця периферичного полум'я, усередині зовнішнього корпусу. У кращому варіанті здійснення даного винаходу в пальнику виконані один або кілька впускних отворів для первинного повітря, розташованих над конфоркою, і відповідні засоби, що забезпечують пропускання газів завдяки наявності сполучення 8 зазначених впускних отворів для первинного повітря з вищезгаданими засобами для роздільного підведення суміші первинного повітря та газу до центрального корпусу та до зовнішнього корпусу. При цьому відпадає необхідність у забезпеченні наявності конфорки, яка має впускні отвори для первинного повітря, що надходить, застосовно до пальника, виконаного відповідно до даного кращого варіанта здійснення винаходу. Із забезпеченням при цьому певних переваг, зокрема, спрощення конструкції, вищезгадані засоби, що забезпечують пропускання газів за допомогою зазначеного з'єднання, утворюють єдиний тракт для потоку первинного повітря, який направляється до зазначених засобів для роздільного підведення суміші первинного повітря та газу. Відповідно до кращого варіанта здійснення даного винаходу, для того, щоб забезпечити відповідне зменшення висоти пальника, засіб для живлення центрального корпусу додатково містить горизонтальну змішувальну камеру, що забезпечує створення радіального ефекту Вентурі, і, крім того, верхня стінка змішувальної камери, утвореної в зовнішньому корпусі, і верхня стінка змішувальної камери, утвореної в центральному корпусі, можуть бути сполучені з нижньою стінкою верхніх накривних елементів пальника. Далі наведений детальний опис деяких кращи х варіантів виконання даного винаходу, які приведені тут винятково як приклади, проілюстрованих прикладеними кресленнями, на яких: Фігура 1а - загальний вид зверху на газовий пальник для кухонних плит у першому варіанті здійснення даного винаходу, без накривних елементів; Фігура 1b - перспективний вид із частковим розрізом для пальника, представленого на Фігурі 1а, без накривних елементів; Фігура 2 - загальний вид зверху на пальник у другому варіанті здійснення даного винаходу, без верхніх накривних елементів; Фігура 3 - загальний вид зверху для пальника, представленого на Фігурі 2, з верхніми накривними елементами; Фігура 4 - вид збоку з розрізом по лінії А-А, показаної на Фігурі 2, для пальника відповідно до Фігури 2; Фігура 5 - перспективний вид із частковим розрізом для пальника, представленого на Фігурі 2, без верхніх накривних елементів; Фігура 6 - перспективний вид із частковим розрізом для пальника, відповідно до Фігури 5, з верхніми накривними елементами. Як показано на прикладених кресленнях, газовий пальник 101 або 1 конфоркового типу для кухонних плит, згідно з даним винаходом, який виконаний з можливістю введення в конфорку 2, включає, загалом, центральний корпус 3, що забезпечує одержання першого кільця полум'я 4, яке визначається множиною отворів для утворення полум'я, відомого в даній області техніки та називаного також короною полум'я, і, щонайменше, один зовнішній корпус 107, 7, 8, що забезпечує одержання, щонайменше, одного другого кільця полум'я (другої корони полум'я) 9, 9а, 9b або 10, 9 83206 10а, 10b. Зовнішній корпус 107, 7, 8 розділений відносно потоку повітря та газу із центральним корпусом 3 і розташований, по суті, концентрично останньому. Крім того, пальник 101, 1 включає також відповідні засоби 5, 6, 29, 28, 33, 36 та 11, .12, 25, 27, 32, 13, 14, 24, 26, 34, 35 для роздільного підведення суміші первинного повітря і газу до центрального корпусу 3 та до зовнішнього корпусу 107 або 7, 8. Ці засоби 11, 12, 25, 27, 32, 13, 14, 24, 26, 34, 35 для живлення згаданого зовнішнього корпусу 107 або 7, 8 також включають, щонайменше, одну горизонтальну камеру 11, 12, 25 або 13, 14, 24, яка забезпечує одержання радіального ефекту Вентурі. Як це видно, зокрема, при розгляді варіанта виконання даного винаходу, що показаний на Фігура х 1а та 1b, пальник 101 включає центральний корпус 3, що забезпечує одержання центрального кільця полум'я 4, та горизонтальну камеру 5, 6, що забезпечує радіальний ефект Вентурі, призначену для змішування і розподілу первинного повітря та горючого газу, а також кільцевий зовнішній корпус 107, розташований, по суті, концентрично по відношенню до центрального корпусу 3. За допомогою зовнішнього корпусу 107 реалізуються два концентричних периферичних кільця полум'я, відповідно, внутрішнє кільце 10 і зовнішнє кільце 9, і в цьому корпусі передбачається наявність двох горизонтальних камер 11, 12 та 13, 14, що забезпечують одержання радіального ефекту Вентурі, призначених для змішування горючого газу та первинного повітря і розподілу отриманої при цьому суміші усередині зазначеного зовнішнього кільцевого корпусу 107. Камери 11, 12 та 13, 14 зовнішнього корпусу 107, які забезпечують радіальний ефект Вентурі, живляться від власної трубки 35, призначеної для підведення горючого газу та обладнаної своїм власним краном (не показаний), роздільно від камери 5, 6 центрального корпусу 3, що забезпечує радіальний ефект Вентурі та живлення від власної трубки 36, призначеної для підведення горючого газу. Зокрема, підвідна трубка 35 зовнішнього корпусу 107 постачає горючим газом ежектори, розташовані, відповідно, у кожній камері 11, 12 та 13, 14, що забезпечує радіальний ефект Вентурі, кожна з яких сполучається з вертикальним каналом, верхня частина якого сполучена своїм кінцем із приймальною секцією відповідної камери, що забезпечує одержання радіального ефекту Вентурі. У розрізі, представленому на Фігурі 1b, показаний ежектор 32 і вертикальний канал 27 (який, як випливає з цього креслення, не бере участі в створенні ефекту Вентурі), що знаходяться у робочій взаємодії з камерою 11, 12, яка забезпечує одержання радіального ефекту Вентурі. Аналогічно, трубка 36, що постачає горючим газом центральний корпус 3 пальника, сполучається з ежектором 33, який направляє горючий газ у вертикальний канал 28 (не роблячи при цьому ніякого впливу на процес створення радіального ефекту Вентурі), верхня частина якого сполучена своїм кінцем із приймальною секцією 6 для газу та 10 первинного повітря, що надходять у камеру 5, 6, яка забезпечує одержання радіального ефекту Вентурі, та у якій відбувається змішування газу з первинним повітрям, а також здійснюється розподіл одержуваної при цьому згаданої суміші усередині зазначеного центрального корпусу 3 та її подача до кільця полум'я 4. Внутрішнє периферичне кільце полум'я 10, створюване зовнішнім корпусом 107, розташоване перед кільцем полум'я 4, створюваним центральним корпусом 3, оточуючи собою це кільце так, що між цими двома кільцями полум'я 4 та 10 залишається зона 15, що відокремлює центральний корпус 3 від зовнішнього корпусу 107. Таким чином, кільця полум'я 4, 9 та 10, кожне з яких обладнане відповідною множиною отворів для утворення полум'я, є, по суті, концентричними одне одному. Крім того, зона 15 сформована таким чином, що забезпечує одержання ефективного припливу вторинного повітря (тобто, навколишнього повітря, яке підтримує горіння суміші первинного повітря та газу, що надходить через отвори для утворення полум'я) до зазначених двох кілець 4 та 10; тобто, профіль, утворений внутрішнім периферичним кільцем полум'я 10, характеризується наявністю множини заглибин, які, на виді зверху, надають зоні 15 чотирипелюсткової конфігурації. Для запалювання різних кілець полум'я та регулювання їхнього запалювання встановлені відповідні свічі запалювання 20, 121 і термопари 22, 123. Завдяки роздільному живленню камер, що забезпечують одержання радіального ефекту Вентурі, які знаходяться у центральному корпусі 3 і в зовнішньому корпусі 107, а також завдяки відповідному розташуванню згаданих свіч запалювання та термопар, пальник 101 виконаний з можливістю приведення в дію таким чином, що кільця полум'я 9, 10, утворені зовнішнім корпусом 107, запалюються окремо від кільця полум'я 4, створюваного центральним корпусом 3. Відповідно до кращого варіанта виконання винаходу, як відзначено тут та далі при розгляді наступного кращого варіанта виконання пальника відповідно до даного винаходу, центральний корпус 3 і кільцевий зовнішній корпус 107, хоч вони й роз'єднані відносно потоків повітря та газу між собою, виконані як єдине ціле, при цьому пальник 101 складається всього лише з трьох або чотирьох окремих частин: нижнього резервуара, призначеного для закріплення його в конфорці 2, верхньої деталі, яка поєднує в собі корпуси 3 і 107, та одного або двох накривних елементів для корпусів 3 та 107, відповідно, у випадках, коли використовується одна загальна кришка або окремі кришки для камер, утворених в корпусах 3 та 107. В іншому кращому варіанті виконання даного винаходу, показаному на Фігурах 2-6, однакові деталі позначені одними й тими самими позиціями. Пальник 1, представлений на Фігурах 2-6, включає, на відміну від пальника, зображеного на Фігурі 1, два зовнішніх корпуси 7 та 8, розташованих, по суті, концентрично центральному корпусу 3, які роз'єднані один щодо одного відносно потоків повітря та газу, причому кожний з них забезпечує одержання відповідного зовнішнього перифе 11 83206 ричного півкільця полум'я, позначеного, відповідно, позиціями 9а та 9b, a також відповідного внутрішнього периферичного півкільця полум'я 10а та 10b. Внутрішнє периферичне кільце полум'я, що складається з півкілець полум'я 10а та 10b, розташовується напроти центрального кільця полум'я 4, створюваного корпусом 3. Зона 15, що відокремлює центральний корпус 3 від зовнішніх периферійних корпусів 7, 8, сформована таким чином, щоб поліпшити приплив вторинного повітря до кільця полум'я 4, а також до зазначеного складеного внутрішнього периферичного кільця полум'я 10а, 10b. Між роздільними зовнішніми корпусами 7 та 8 можуть бути також виконані пази 16, 17, призначення яких полягає в тому, щоб забезпечити можливість запалювання зовнішнього периферичного кільця полум'я 9а, 9b у тому випадку, коли передбачена наявність свічі запалювання 20, за допомогою якої запалюється лише внутрішнє периферичне кільце полум'я 10а, 10b. Зовнішні корпуси 7 та 8 і центральний корпус 3, хоч вони й роз'єднані між собою по відношенню до потоків повітря та газу, можуть бути, проте, виконані відповідно до кращої відмітної ознаки даного винаходу як єдине ціле та встановлені на опорний нижній резервуар 31 (Фігура 4), закріплений у конфорці 2, як це відомо в даній області техніки. Кожен роздільний зовнішній корпус 7 та 8 пальника 1 живиться сумішшю первинного повітря та горючого газу завдяки наявності в кожному з них горизонтальної змішувальної камери 11, 12, 25 та 13, 14, 24, відповідно, що забезпечує одержання радіального ефекту Вентурі (позначуваної скорочено тут нижче також як радіальна камера Вентурі). Більш конкретно, як показано на Фігурі 4 та на Фігурі 6, радіальна камера Вентурі зовнішнього периферичного корпусу 7 визначається плоскою горизонтальною нижньою стінкою 11, що має круглу форму на виді зверху, і плоскою горизонтальною верхньою стінкою 25, що належить верхньому накривному елементу 19 зовнішніх корпусів 7, 8 пальника 1, розташованою паралельно стінці 11, і має отвір 12 для потоку горючого газу, що надходть до неї, та первинного повітря (тобто, повітря, що підмішується до горючого газу безпосередньо перед його спалюванням в кількості, меншій, ніж кількість повітря, необхідна для забезпечення повного згоряння газу), виконаний по центру зазначеної нижньої стінки 11 (і концентрично по відношенню до неї). Горизонтальна нижня стінка 11 у розглянутому тут конкретному варіанті здійснення даного винаходу виконується у вигляді єдиної деталі, що складає одне ціле із зовнішнім корпусом 7. Аналогічно, радіальна камера Вентурі іншого зовнішнього периферичного корпусу 8 пальника 1 утворюється паралельними між собою плоскою горизонтальною нижньою стінкою 13, виконаною у вигляді єдиної деталі, що становить одне ціле з корпусом 8, і верхньою стінкою 24, що належить верхньому накривному елементу 19, і має отвір 14, виконаний у нижній стінці 13. 12 Як показано більш конкретно на Фігурах 4, 5 та 6, впускний отвір 12 радіальної камери Вентурі 11, 12, 25 зовнішнього корпусу 7 і впускний отвір 14 радіальної камери Вентурі 13, 14, 24 зовнішнього корпусу 8 утворюють, відповідно, верхні кінці каналів 27 та 26, які фактично є відповідними приймальними секціями згаданих радіальних камер Вентурі 11, 12, 25 та 13, 14, 24. Висота цих вертикальних каналів 27, 26, які не є визначальними для створення ефекту Вентурі в камерах 11, 12, 25 та 13, 14, 24, може бути зменшена, завдяки чому забезпечується можливість одержання таких зовнішніх корпусів 7 та 8, що мають винятково малу висоту. По каналах 27 та 26 проходять у вигляді потоку як горючий газ, що надходить, відповідно, через ежектори 32, 34, так і первинне повітря, яке . відбирається з простору над конфоркою 2 за допомогою впускних отворів, схематично позначених позицією 30, і направляється за допомогою відповідних засобів, що забезпечують сполучення цих вп ускних отворів 30 з каналами 27 та 26, в зазначені канали та вже по них далі у згадані радіальні камери Вентурі. Обидва ежектори 32, 34, відповідно до конкретної відмітної ознаки даного винаходу, сполучаються із трубкою 35, що забезпечує подачу горючого газу, швидкість потоку якого може регулюватися за допомогою відповідного крана (на кресленнях не показаний). Таким чином, підвідна трубка 35, ежектори 32, 34, вертикальні канали 26, 27 і радіальні камери Вентурі 11, 12, 25 та 13, 14, 24 є тими самими засобами, які призначені для живлення зовнішніх корпусів 7 та 8, здійснюваного роздільно по відношенню до центрального корпусу 3. У кращих варіантах виконання даного винаходу, які в даному описі на прикладених кресленнях не ілюструються, пальник 1 міг би бути виконаний з одним цільним зовнішнім корпусом, розташованим концентрично стосовно центрального корпусу 3, усередині якого розташовані одна або кілька радіальних камер Вентурі. Або для зовнішніх корпусів 7 та 8 пальника 1, які тут показані, могло б бути, у свою чергу, забезпечене роздільне живлення. Відповідно до ще однієї кращої відмітної ознаки даного винаходу пальник 1 обладнаний також відповідними засобами, призначеними для забезпечення роздільного живлення центрального корпусу 3 по відношенню до зовнішніх корпусів 7 та 8, виконаними у вигляді горизонтальної змішувальної камери 5, 6, 29, у якій створюються необхідні умови для виникнення ефекту Вентурі і яка утворюється плоскою нижньою стінкою 5, що має, по суті, круглу основу, і плоскою верхньою стінкою 29, розташованою паралельно нижній стінці 5, і має впускний отвір 6, виконаний в плоскій круглій нижній стінці 5, займаючи на ній центральне положення та розташовуючись концентрично по відношенню до цієї стінки. Відповідно до конкретної відмітної ознаки даного винаходу, нижня стінка 29 радіальної камери Вентурі 5, 6, 29 є при цьому також і нижньою поверхнею верхнього накривного елемента 18 центрального корпусу 3, а кругла нижня стінка 5 виконана у вигляді єдиної деталі, що ста 13 83206 новить одне ціле із зазначеним центральним корпусом 3. Впускний отвір 6, через який надходять первинне повітря та горючий газ, є разом з тим також і верхнім кінцем вертикального каналу 28, який фактично є відповідною впускною секцією радіальної камери Вентурі 5, 6, 29. Цей вертикальний канал 28 може мати дуже малі розміри, оскільки він не відіграє якої-небудь істотної ролі в створенні радіального ефекту Вентурі усередині камери 5, 6, 29. Канал 28 сполучається з ежектором 33 підвідного тракту для горючого газ у та первинного повітря, вхідні отвори якого, розташовані над конфоркою 2, схематично позначені номером позиції 30. Ежектор 33 подачі горючого газу, у свою чергу, сполучається з підвідною трубкою 36, яка служить для підведення газу та може бути приєднана до крана (не показаний), що забезпечує регулювання швидкості потоку газу. Таким чином, трубка 36, ежектор 33, канал 28 і радіальна камера Вентурі 5, 6, 29 є тими самими вищезгаданими засобами, що призначені для живлення центрального корпусу 3 пальника 1, здійснюваного роздільно по відношенню до ' зовнішніх корпусів 7 та 8. Відповідно до ще одного кращого варіанта даного винаходу, який забезпечує одержання особливих переваг, зазначені засоби пропускання газів, завдяки з'єднанню впускних отворів 30 для первинного повітря з відповідними засобами, призначеними для здійснення роздільного живлення центрального корпусу 3 і зовнішніх корпусів 7 та 8, утворюють єдиний тракт для подачі первинного повітря, спрямованого до відповідних засобів, призначених для роздільного підведення суміші первинного повітря та газу. Це дозволяє забезпечити відповідне спрощення конструкції пальника 1. При наявності одночасно як радіальної камери Вентурі 5, 6, 29 у складі засобів, призначених для живлення центрального корпусу 3, так і, щонайменше, однієї радіальної камери Вентурі 11, 12, 25 або 13, 14, 24 у складі засобів, призначених для живлення зовнішніх корпусів 7 та 8, виникає можливість такого виконання пальника, який забезпечує одержання декількох кілець полум'я, що відрізняється досить обмеженим розміром по своїй висоті, забезпечуючи при цьому живлення зовнішніх корпусів 7, 8 і, отже, периферичного кільця або кілець полум'я 9а, 9b, 10a, 10b сумішшю первинного повітря та горючого газу в достатній кількості для того, щоб одержати стійке полум'я практично майже в будь-яких умовах зовнішнього навколишнього середовища. У кращих варіантах виконання даного винаходу кран для регулювання живильної трубки 36, за допомогою якого здійснюється регулювання потоку газу, що надходить у радіальну камеру Вентурі 5, 6, 29 і, отже, кількості теплової енергії, виділюваної кільцем полум'я 4, створюваним центральним корпусом 3, та кран для регулювання живильної трубки 35, за допомогою якого здійснюється регулювання потоку газу, що надходить у радіальні камери Вентурі 11, 12, 25 та 13, 14, 24 зовнішніх корпусів 7 та 8 пальника 1 і, отже, кількості теплової енергії, виділюваної кільцями полум'я 9а, 9b и 14 10а, 10b, створюваними зовнішніми корпусами, можуть приводитися в дію окремо. Однак, в інших варіантах здійснення даного винаходу ці два крани на живильних трубках 35, 36 можуть приводитися в дію спільно. Крім того, як вже згадувалося в наведеному вище описі, пальник 1 включає два окремі верхні накривні елементи 18 та 19, призначені: один - для центрального корпусу 3, а іншій - для двох зовнішніх корпусів 7 та 8, але в альтернативних варіантах здійснення даного винаходу може передбачатися наявність лише одного накривного елемента, призначеного для накривання відразу всіх корпусів 3 та 7, 8 пальника 1, або відповідної множини накривних елементів, кожний з яких призначений для накривання, відповідно, одного з роздільних корпусів 3, 7 та 8 одного й того самого пальника 1, які роз'єднані між собою по відношенню до потоків газу та повітря. Як вже вказувалося в наведеному тут ви ще описі, виконання корпусів 3, 7, 8 у ви гляді єдиної спільної для всіх них деталі, але так, щоб вони при цьому були все-таки роз'єднані між собою по відношенню до потоків повітря та газу, дозволяє, відповідно, обмежити загальну кількість компонентів, що входять до складу газового пальника 1, таким чином, щоб він складався з нижнього резервуара 31, загальної деталі, яка поєднує в собі корпуси 3, 7 та 8, і верхніх накривних елементів 18 та 19, а також дозволяє значною мірою полегшити збирання зазначеного пальника 1. У випадку застосування одного загального накривного елемента для корпусів 3, 7 та 8 забезпечується спрощення конструкції пальника 1, однак застосування двох окремих накривних елементів 18, 19 є кращим з погляду забезпечення більш легкого виготовлення зазначених накривних елементів 18,19. Крім того, на Фігурах 2-6 показані свічі запалювання 20 та 21, призначені, відповідно, для кільця полум'я 4, створюваного центральним корпусом 3, і для кілець полум'я 9а, 9b, 10a, 10b, створюваних зовнішніми периферичними корпусами 7, 8, а також запобіжні термопари 22 та 23. Зовнішні корпуси 7 та 8 пальника 1, показані на прикладених кресленнях, мають, на виді зверху, множину заглибин, що надає зоні 15, яка відокремлює корпус 3 від зовнішніх корпусів 7 та 8, багатопелюсткову форму. Така конфігурація зовнішніх корпусів 7, 8 забезпечує особливі переваги в тому відношенні, що при її застосуванні полегшується розміщення усередині зазначених зовнішніх корпусів 7, 8 відповідних радіальних камер Вентурі 11, 12, 25 та 13, 14, 24 і, у той же самий час, це дозволяє домогтися оптимального припливу в зону 15 вторинного повітря, що направляється до кілець полум'я 4 та 10а, 10b. В процесі експлуатації пальника 1, показаного на прикладених кресленнях, споживач може вирішувати, чи запалити йому тільки одне кільце полум'я 4, що створюється центральним корпусом 3, забезпечивши при цьому подачу горючого газу по трубці 36 до ежектора 33, а звідти - у радіальні камери Вентурі 5, 6, 29, або лише периферичні кільця полум'я 9а, 9b, 10a, 10b, забезпечивши при 15 83206 цьому подачу горючого газу по трубці 34 через ежектори 32 та 33 у радіальні камери Вентурі 11, 12, 25 та 13, 14, 24, або навіть всі кільця полум'я 4, 9а, 9b, 10a, 10b пальника 1 відразу, залежно від потрібної споживачу в даний момент кількості теплової енергії та бажаного для нього розподілу полум'я під сковородою для приготування їжі. Наприклад, повертаючи регулювальний кран трубки 36, по якій газ надходить до ежектора 33, забезпечують надходження газу у вертикальний канал 28, а звідти - далі, через отвір 6-у горизонтальну камеру 5, 6, 29, де виникає радіальний ефект Вентурі. Під впливом розрідження, що виникає в кільцевій частині камери 5, 6, 29, яка розташовується навколо вхідного отвору 6 (тобто, у вузькій секції радіальної камери Вентурі), 16 забезпечується підсмоктування первинного повітря, що надходить через отвори 30 у канал 28, а звідти - далі, у камеру 5, 6, 29. При наступному розширенні текучого середовища в радіальному напрямку (у зв'язку з підвищенням тиску та зниженням швидкості руху зазначеного текучого середовища) усередині камери 5, 6, 29, або - скоріше - у межах кільцевої її частини, що знаходиться ззовні згаданої вузької секції радіальної камери Вентурі, здійснюється змішування первинного повітря та газу і забезпечується подача суміші, що утворилася, до кільця полум'я 4. Аналогічний процес здійснюється також у радіальних камерах Вентурі, виконаних усередині зовнішніх корпусів 7 та 8, при включенні споживачем живлення цих камер. 17 Комп’ютерна в ерстка І.Скворцов а 83206 Підписне 18 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
