Газовий пальник повітронагрівача доменної печі
Номер патенту: 29203
Опубліковано: 10.01.2008
Автори: Шелтік Валерій Анатолійович, Зарапін Іван Леонідович, Сєнькін Олександр Олексійович, Доля Сергій Миколайович, Косолап Микола Володимирович, Цвікевич Сергій Олександрович, Тітов Валерій Георгійович
Формула / Реферат
Газовий пальник повітронагрівача доменної печі, що містить розташовані послідовно й прилеглі один до одного вентилятор з електродвигуном, дроселюючий пристрій з регулятором подачі повітря по трубі, розташованій в корпусі пальника, виконаного у вигляді труби з газопідвідним і вихідним патрубками, який відрізняється тим, що він додатково має вузол змішування повітря й газу, виконаний у вигляді встановленого на виході повітроподавальної труби пальника кільця з розташованими на ньому рівномірно по колу, під гострим кутом до поздовжньої осі цієї труби й збіжними до центра що мають Г-подібного поперечного перерізу лопатками лівого виконання й закріпленими на цьому кільці рівномірно між згаданими лопатками зі зворотним кутом нахилу до поздовжньої осі труби, віддаленими від центра й дотичної внутрішньої поверхні газопідвідної труби аналогічними лопатками правого виконання.
Текст

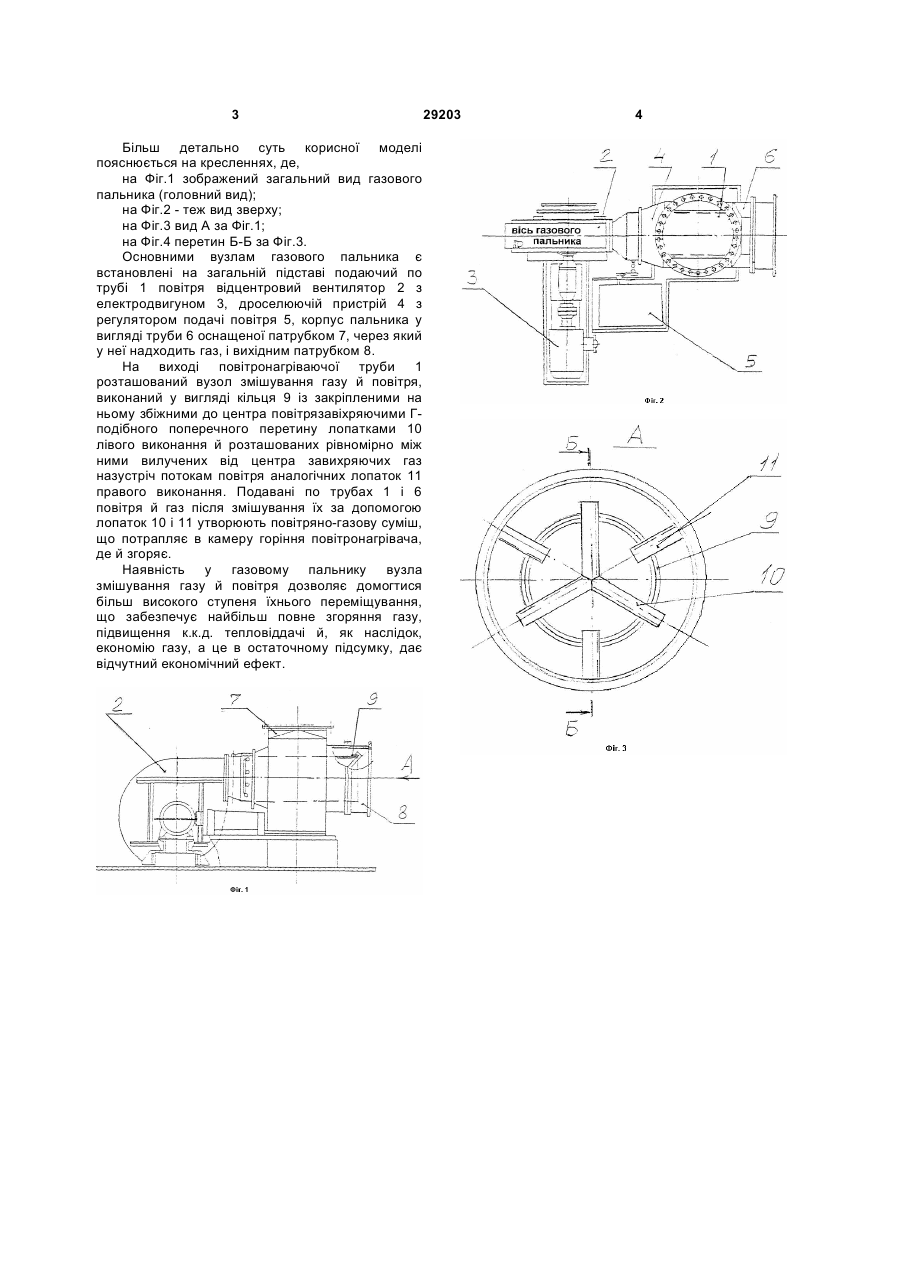

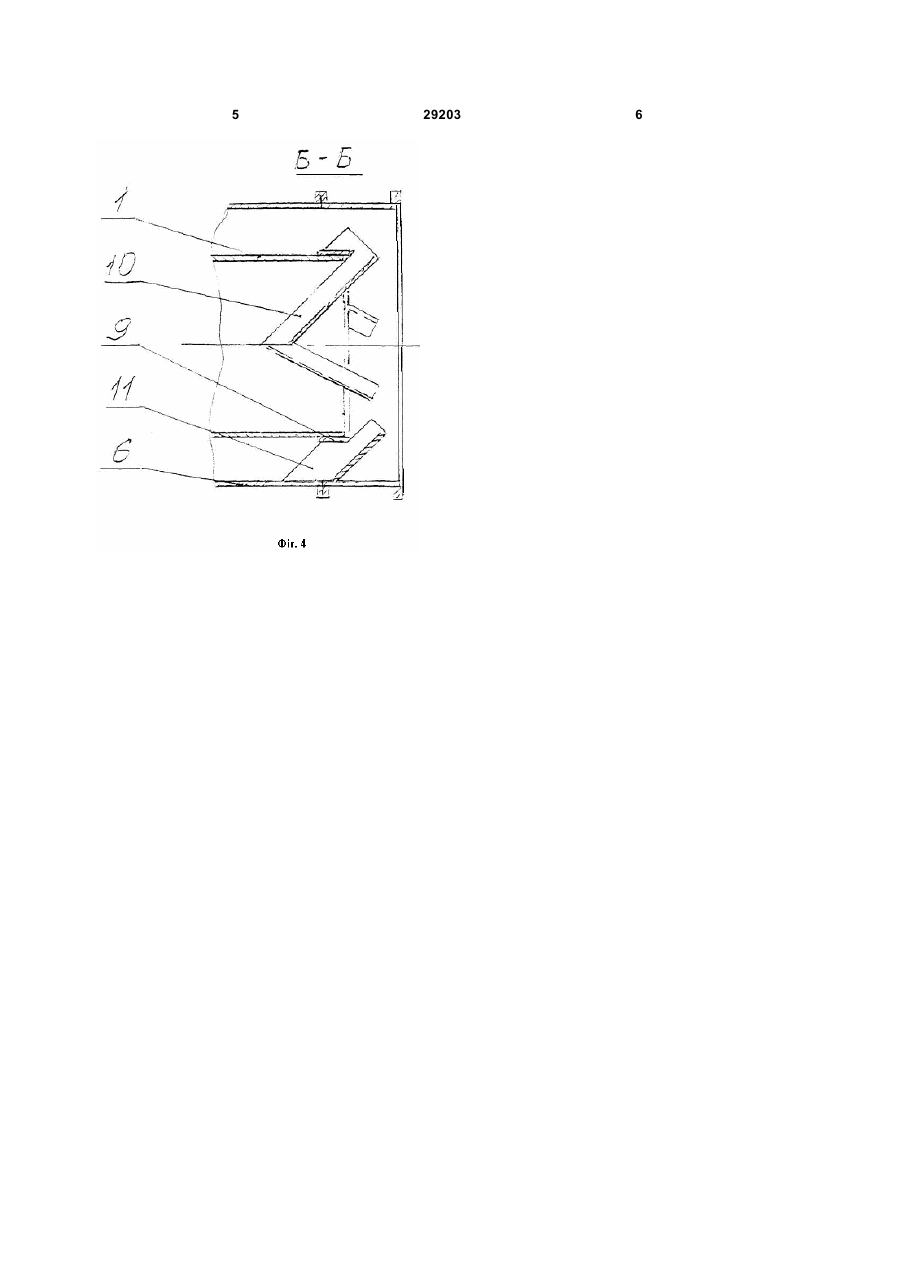

Газовий пальник повітронагрівача доменної печі, що містить розташовані послідовно й прилеглі один до одного вентилятор з 3 Більш детально суть корисної моделі пояснюється на кресленнях, де, на Фіг.1 зображений загальний вид газового пальника (головний вид); на Фіг.2 - теж вид зверху; на Фіг.3 вид А за Фіг.1; на Фіг.4 перетин Б-Б за Фіг.3. Основними вузлам газового пальника є встановлені на загальній підставі подаючий по трубі 1 повітря відцентровий вентилятор 2 з електродвигуном 3, дроселюючій пристрій 4 з регулятором подачі повітря 5, корпус пальника у вигляді труби 6 оснащеної патрубком 7, через який у неї надходить газ, і вихідним патрубком 8. На виході повітронагріваючої труби 1 розташований вузол змішування газу й повітря, виконаний у вигляді кільця 9 із закріпленими на ньому збіжними до центра повітрязавіхряючими Гподібного поперечного перетину лопатками 10 лівого виконання й розташованих рівномірно між ними вилучених від центра завихряючих газ назустріч потокам повітря аналогічних лопаток 11 правого виконання. Подавані по трубах 1 і 6 повітря й газ після змішування їх за допомогою лопаток 10 і 11 утворюють повітряно-газову суміш, що потрапляє в камеру горіння повітронагрівача, де й згоряє. Наявність у газовому пальнику вузла змішування газу й повітря дозволяє домогтися більш високого ступеня їхнього переміщування, що забезпечує найбільш повне згоряння газу, підвищення к.к.д. тепловіддачі й, як наслідок, економію газу, а це в остаточному підсумку, дає відчутний економічний ефект. 29203 4 5 29203 6
ДивитисяДодаткова інформація
Назва патенту англійськоюGas burner of air heater of blast furnace
Автори англійськоюDolia Serhii Mykolaiovych, Kosolap Mykola Volodymyrovych, Sheltik Valerii Anatoliiovych, Zaparin Ivan Leonidovych, Titov Valerii Heorhiiovych, Senkin Oleksandr Oleksiyovych, Tsvikevych Sergiy Oleksandrovych
Назва патенту російськоюГазовая горелка водонагревателя доменной печи
Автори російськоюДоля Сергей Николаевич, Косолап Николай Владимирович, Шелтик Валерий Анатольевич, Зарапин Иван Леонидович, Титов Валерий Георгиевич, Сенькин Александр Алексеевич, Цвикевич Сергей Олександрович
МПК / Мітки
МПК: F24H 9/18, F23D 14/24
Мітки: пальник, газовий, повітронагрівача, доменної, печі
Код посилання
<a href="https://ua.patents.su/3-29203-gazovijj-palnik-povitronagrivacha-domenno-pechi.html" target="_blank" rel="follow" title="База патентів України">Газовий пальник повітронагрівача доменної печі</a>
Пальник газовий інжекторний
Номер патенту: 64096
Опубліковано: 16.02.2004
Автор: Войтович Володимир Кіндратович
МПК: F23D 14/00
Мітки: інжекторний, пальник, газовий
Формула / Реферат:
Пальник газовий інжекторний, що містить корпус, який відрізняється тим, що на корпусі розташована головка пальника, форма якої виконана у вигляді одно або багатозахідної спіралі, або у вигляді квітки, а отвори для факелів знаходяться у верхній частині головки.
Інжекційний газовий пальник
Номер патенту: 64242
Опубліковано: 16.02.2004
Автори: Дядічєв Костянтин Михайлович, Соколов Володимир Ілліч, Баранич Юлія Вікторівна, Коваленко Алім Олексійович, Андрійчук Микола Данилович
МПК: F23D 14/22
Мітки: інжекційний, газовий, пальник
Формула / Реферат:
Інжекційний газовий пальник, що містить газову форсунку, канал підведення повітря, циліндричну камеру змішування і дифузор, який відрізняється тим, що внутрішню поверхню камери змішування виконано з хвилеподібними в подовжньому перерізі нерівностями.
Газовий пальник
Номер патенту: 50170
Опубліковано: 15.10.2002
Автори: Білик Любомир Ярославович, Войтович Володимир Кіндратович, Кириченко Фелікс Степанович
МПК: F23D 14/00
Формула / Реферат:
1. Газовий пальник черінний дифузійний для опалення котлів, який відрізняється тим, що він являє собою замкнений контур з отворами 1,5-3,0 у верхній частині у вигляді одного або декількох концентричних трубчатих кілець, які з'єднані між собою декількома (в залежності від потреб котла) трубчастими з'єднаннями, що відходять від центру пальника, трубчастий простір пальника є конусним і створений таким чином, щоб тиск газу в кожній точці...
Інжекційний газовий пальник
Номер патенту: 7965
Опубліковано: 15.07.2005
Автори: Кандауров Євген Миколайович, Коваленко Алім Олексійович, Баранич Юлія Вікторівна, Адамчо Яна Володимирівна, Андрійчук Костянтин Миколайович, Гусенцова Яна Алімівна, Дядічев Костянтин Михайлович
МПК: F23C 3/00, F23C 15/00
Мітки: газовий, інжекційний, пальник
Формула / Реферат:
Інжекційний газовий пальник, що містить газову форсунку, канал підведення повітря, циліндричну камеру змішування і дифузор, який відрізняється тим, що на внутрішній поверхні камери змішування виконана гвинтова нарізка.
Газовий пальник
Номер патенту: 17195
Опубліковано: 15.09.2006
Автори: Тітов Валерій Георгійович, Кохан Анатолій Омел'янович, Івашина Сергій Володимирович
МПК: F23D 14/00
Формула / Реферат:
1. Газовий пальник, що містить повітропровід, усередині якого співвісно розташований газопровід, який відрізняється тим, що у вихідній частині газопроводу встановлений конусний дросель, закріплений з можливістю регулювання зазору між стінками газопроводу і робочою поверхнею конусного дроселя за допомогою горизонтально розташованої планки.2. Пальник за п. 1, який відрізняється тим, що в різьбовому отворі планки установлений...
