Установка і спосіб сухого гасіння коксу

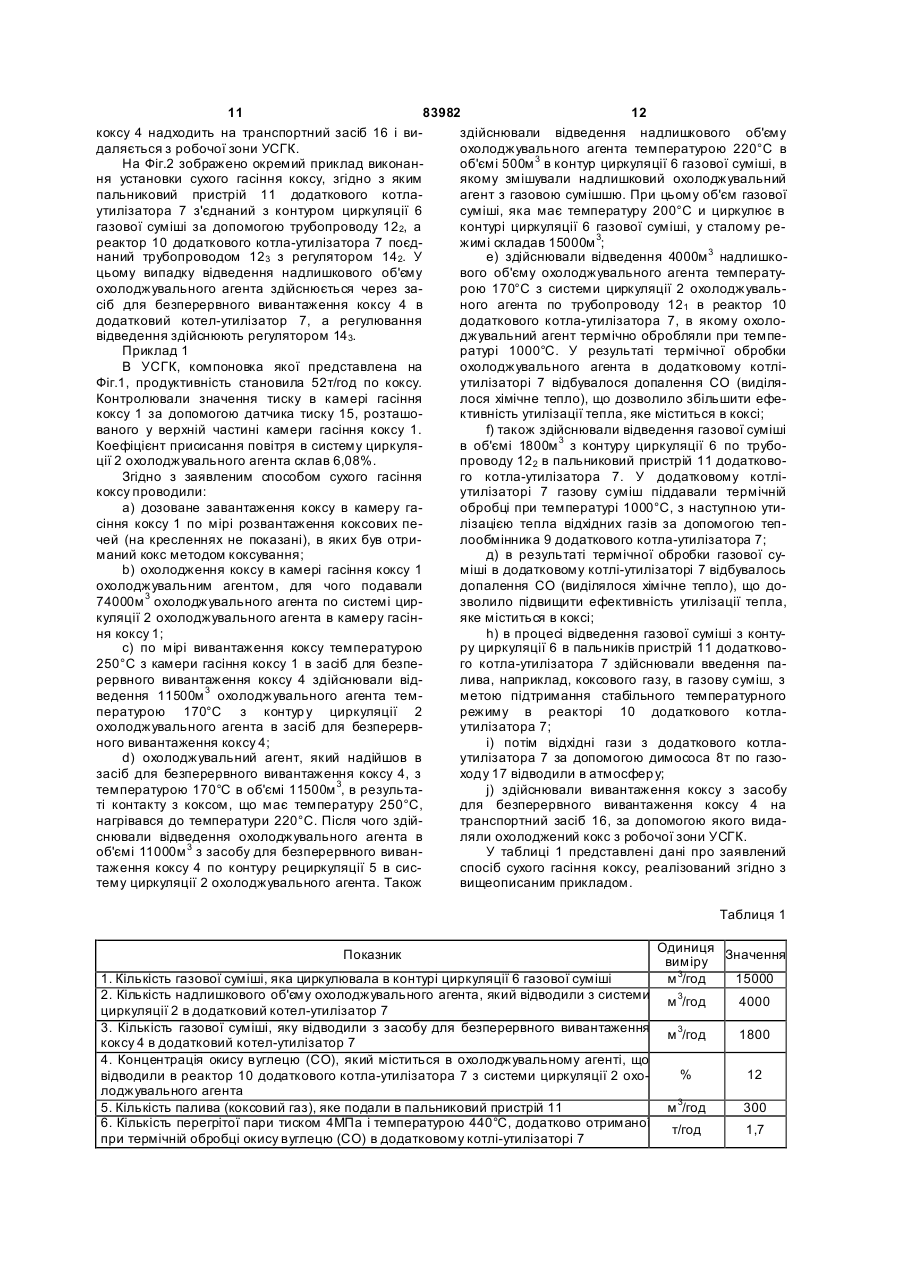

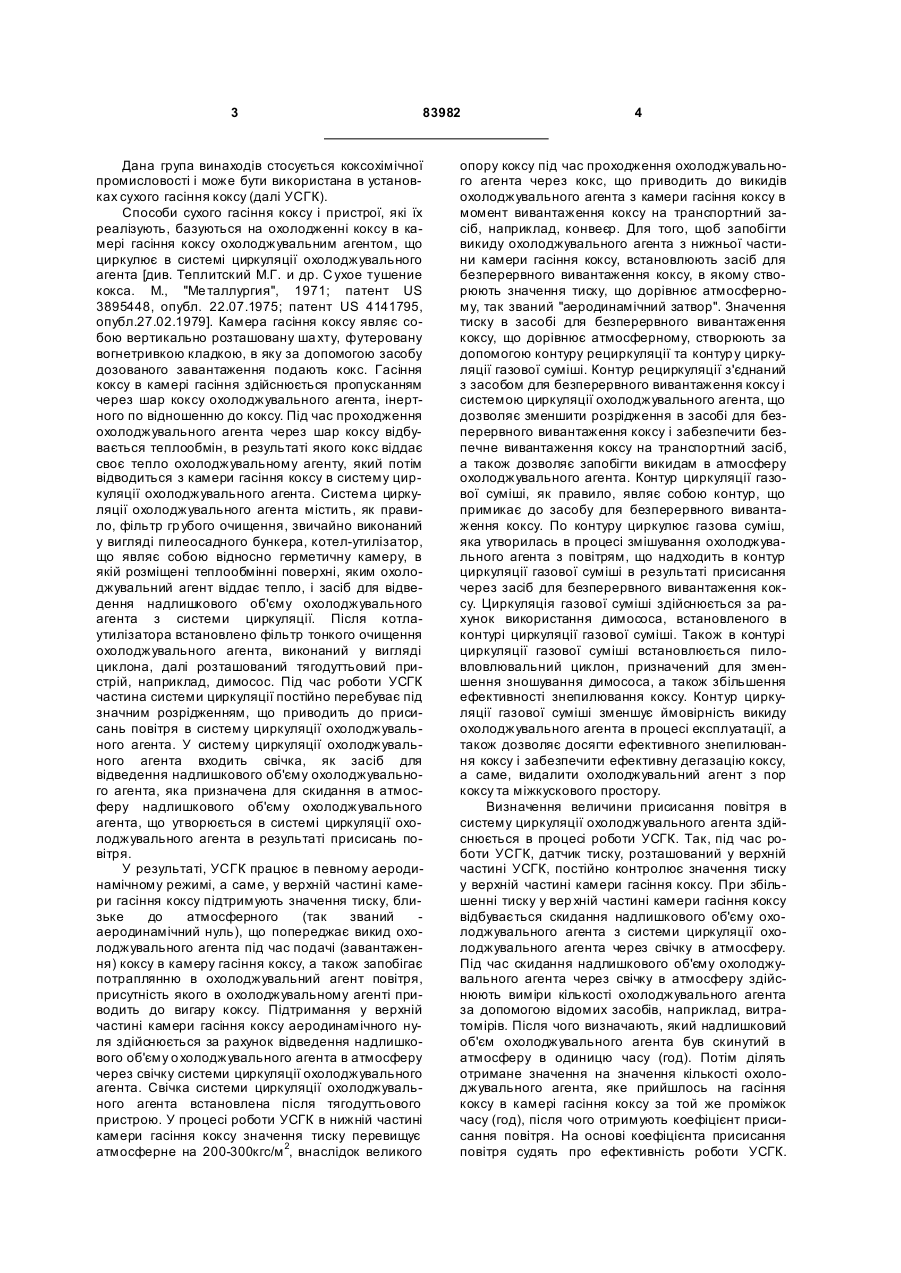

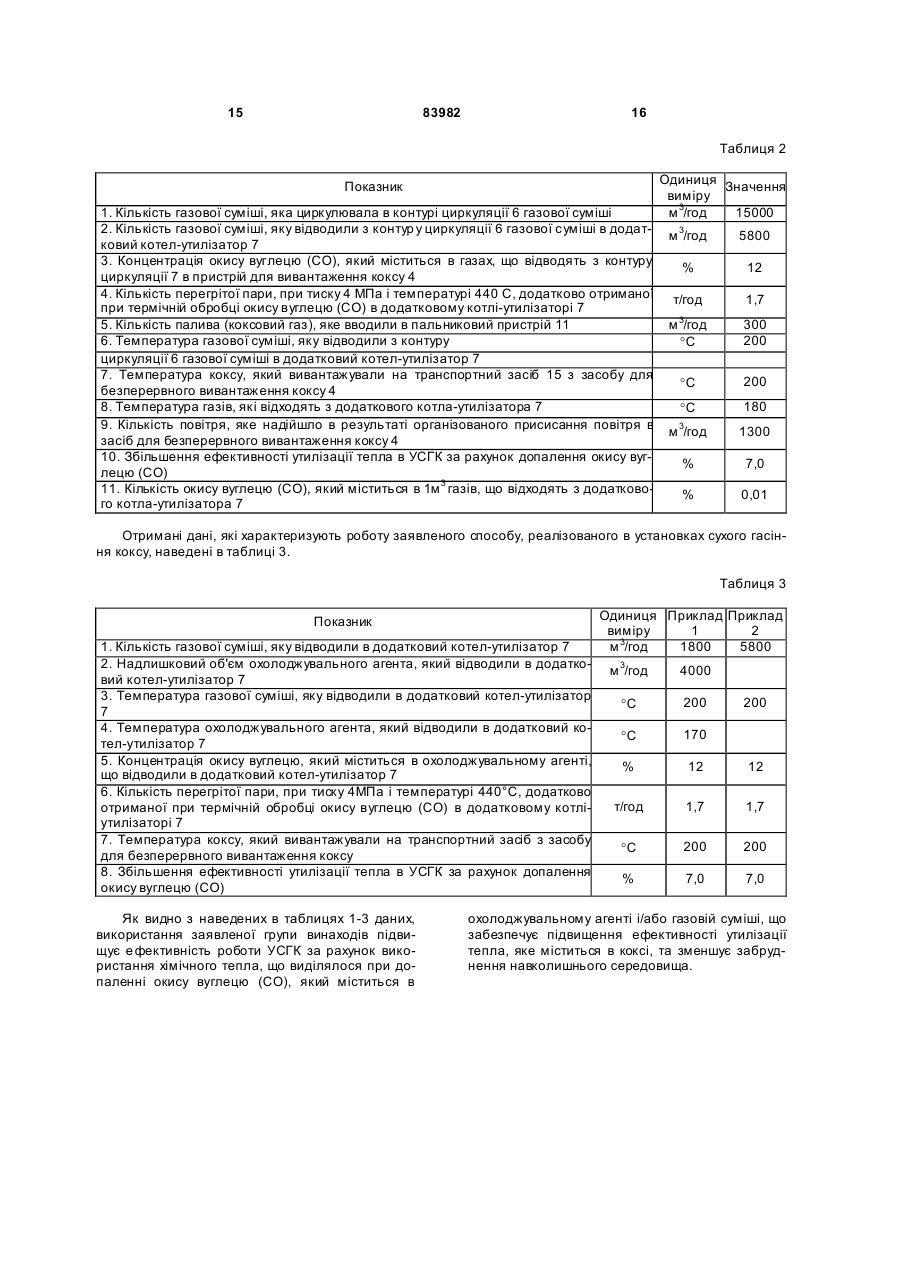

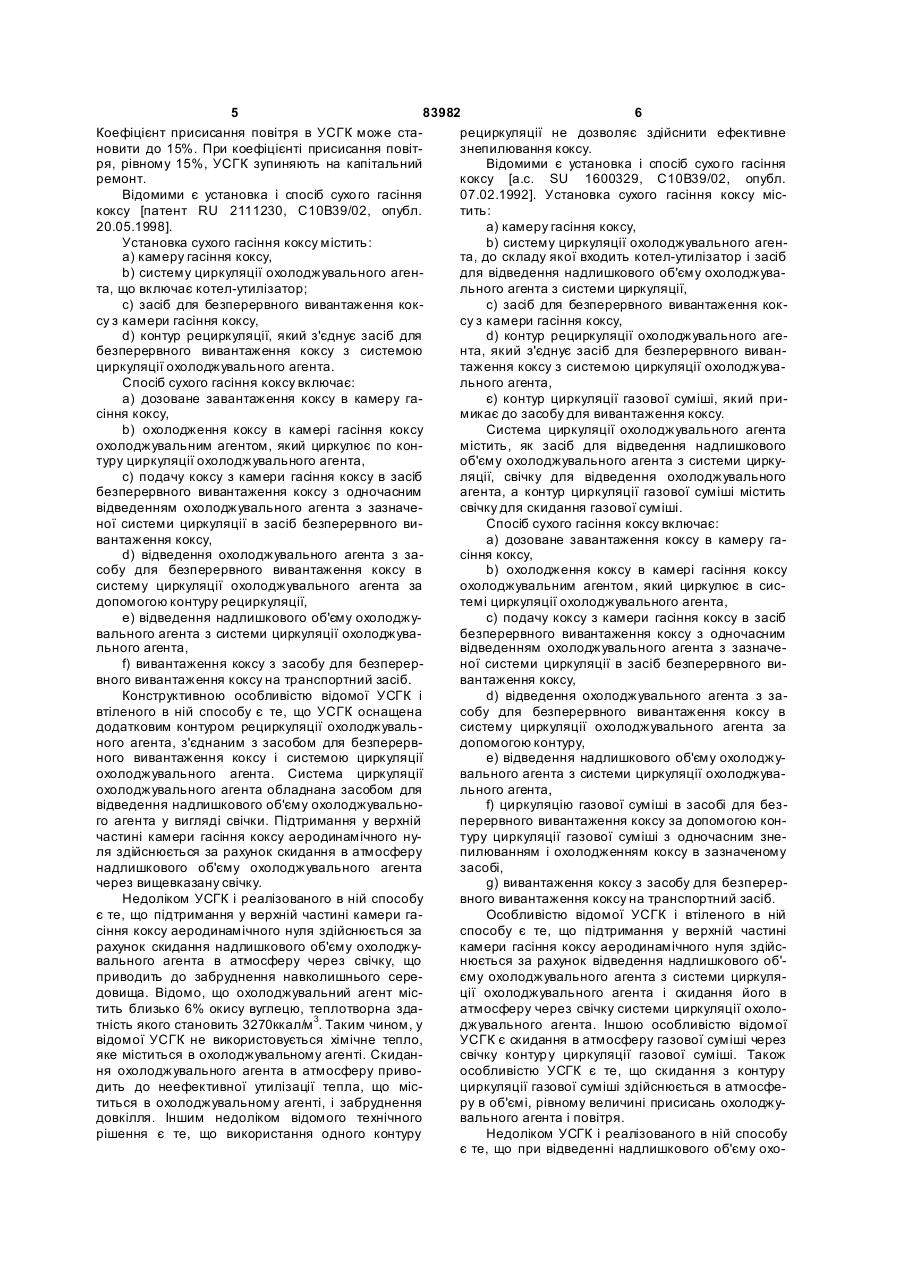

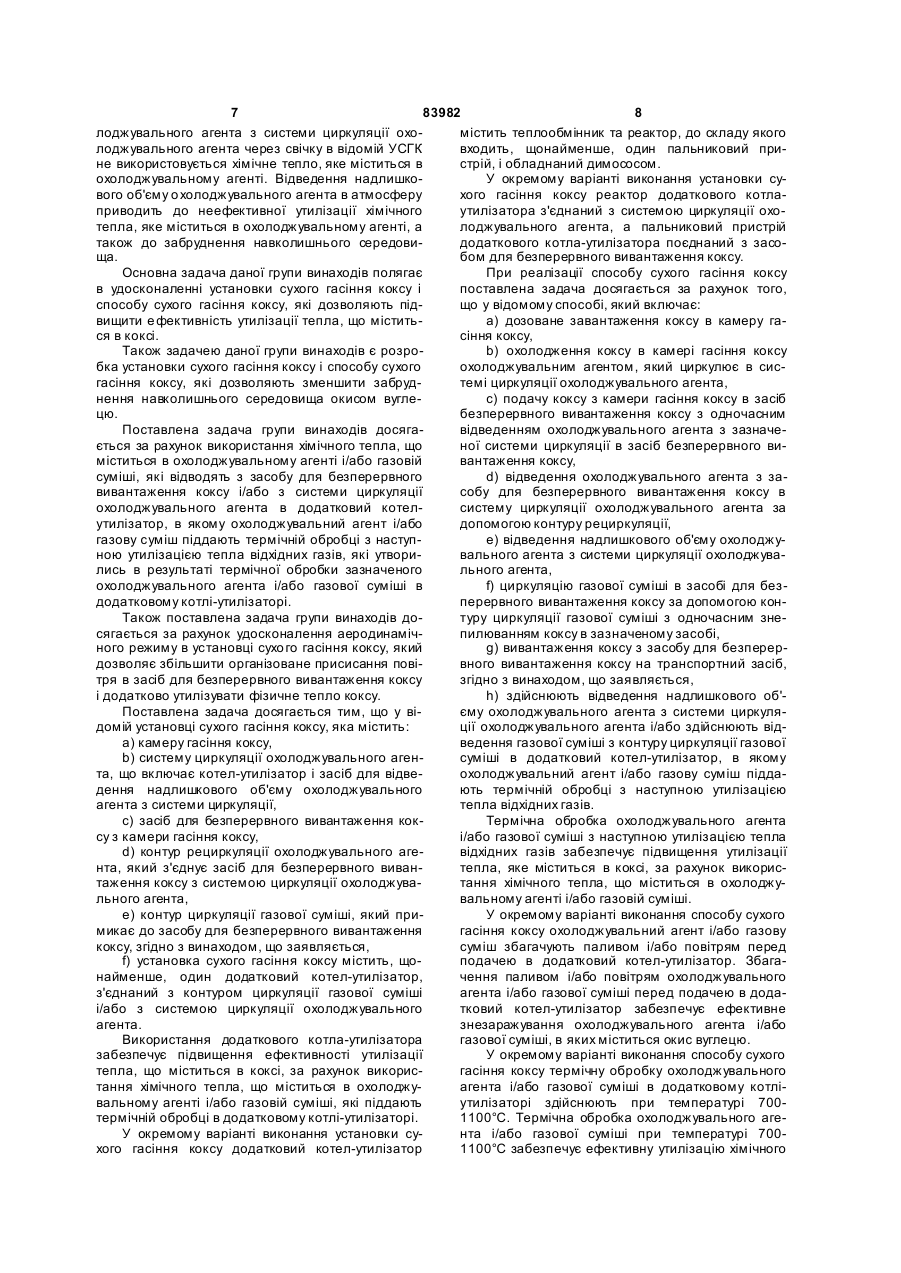

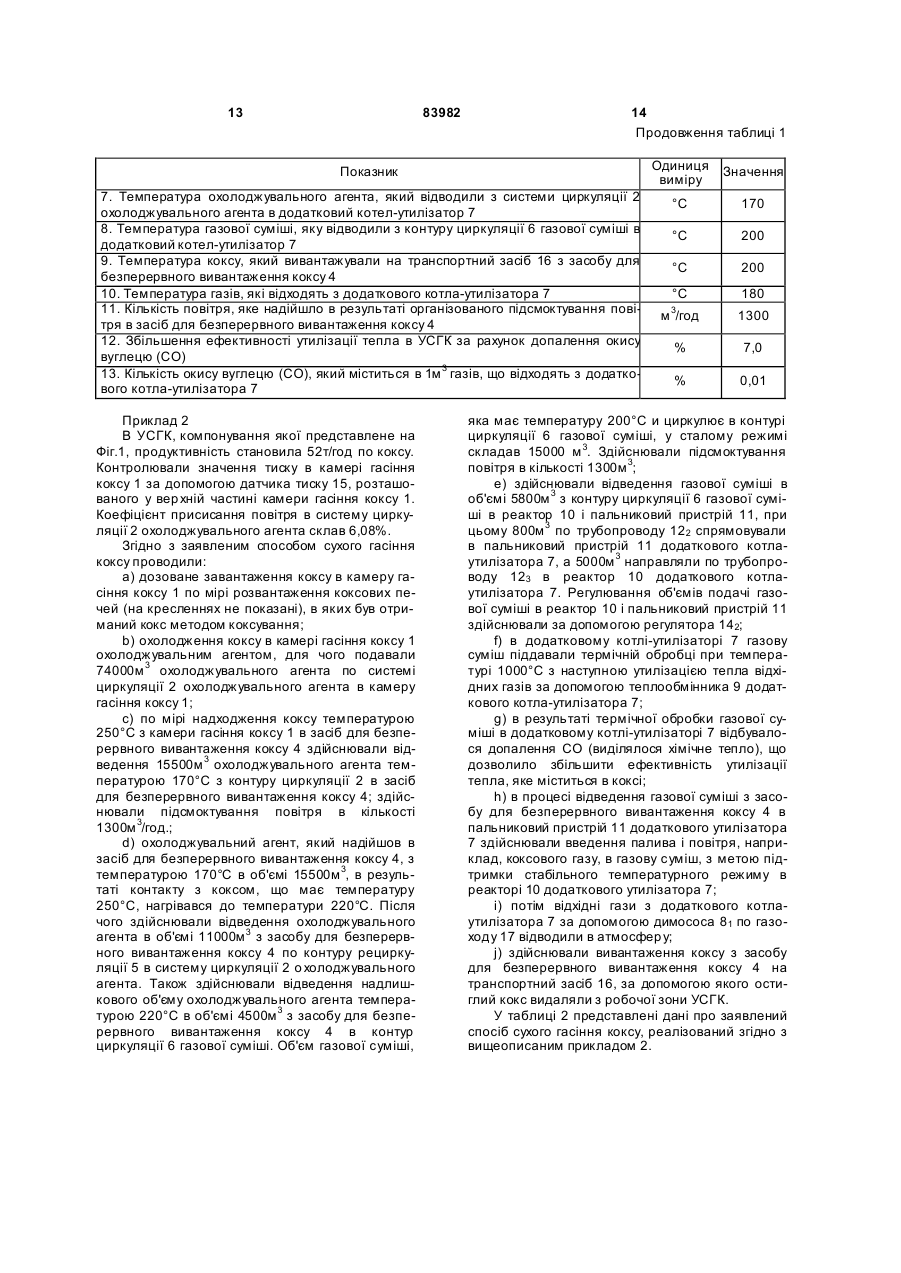

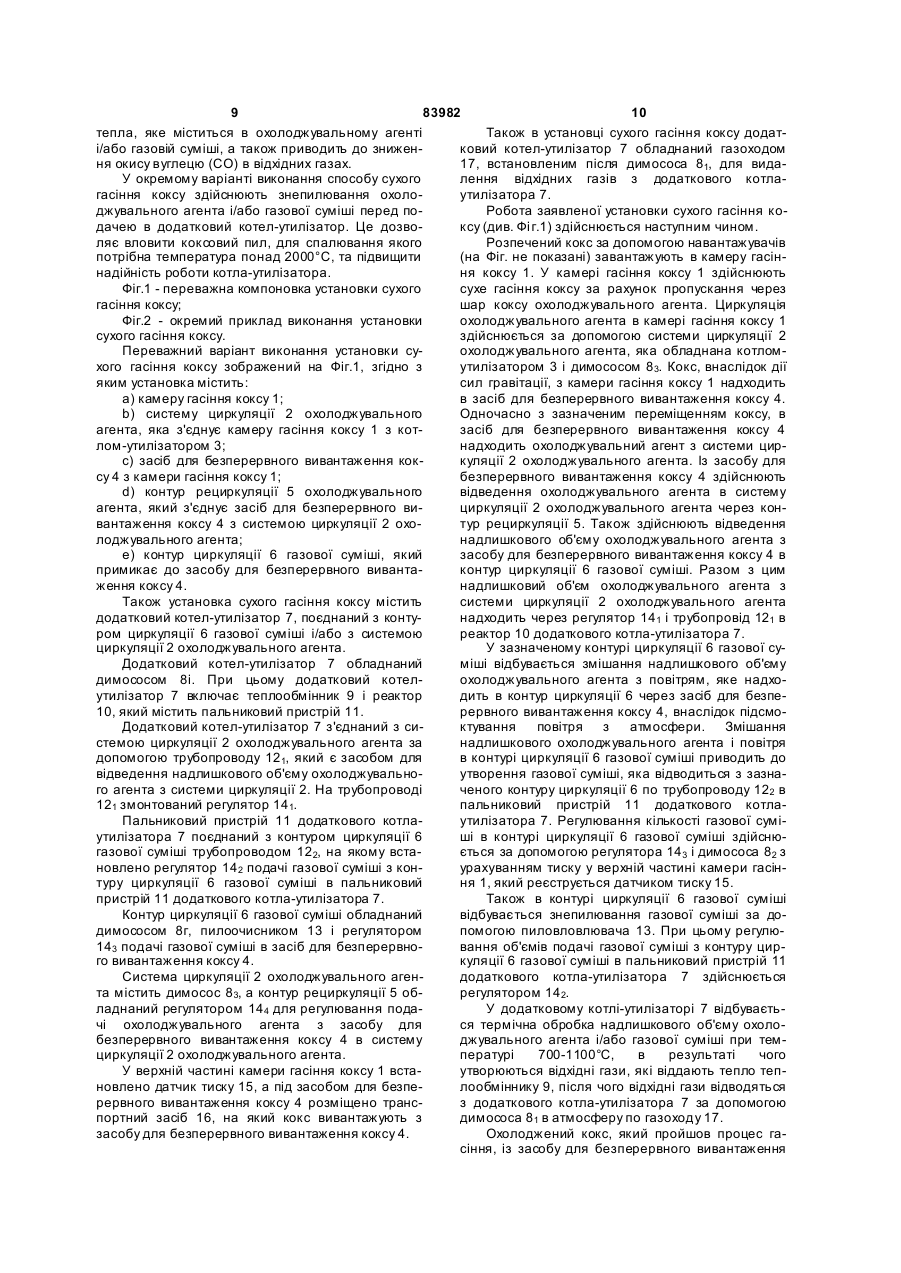

1. Установка сухого гасіння коксу, яка містить: a) камеру гасіння коксу, b) систему циркуляції охолоджувального агента, що включає котел-утилізатор і засіб для відведення надлишкового об'єму охолоджувального агента з системи циркуляції, c) засіб для безперервного вивантаження коксу з камери гасіння коксу, d) контур рециркуляції охолоджувального агента, що з'єднує засіб для безперервного вивантаження коксу з системою циркуляції охолоджувального агента, e) контур циркуляції газової суміші, який примикає до засобу для безперервного вивантаження коксу, яка відрізняє ться тим, що f) установка сухого гасіння коксу містить додатковий котел-утилізатор, який з'єднано з контуром циркуляції газової суміші і/або з системою циркуляції охолоджувального агента. 2. Установка за п. 1, яка відрізняється тим, що додатковий котел-утилізатор містить теплообмінник та реактор, до складу якого входить щонайменше один пальниковий пристрій, і обладнаний димососом. 3. Установка за п. 1, яка відрізняється тим, що реактор додаткового котла-утилізатора з'єднано з системою циркуляції охолоджувального агента, а пальниковий пристрій додаткового котлаутилізатора з′єднано з засобом для безперервного вивантаження коксу. 2 (19) 1 3 83982 Дана група винаходів стосується коксохімічної промисловості і може бути використана в установках сухого гасіння коксу (далі УСГК). Способи сухого гасіння коксу і пристрої, які їх реалізують, базуються на охолодженні коксу в камері гасіння коксу охолоджувальним агентом, що циркулює в системі циркуляції охолоджувального агента [див. Теплитский М.Г. и др. С ухое тушение кокса. Μ., "Ме таллургия", 1971; патент US 3895448, опубл. 22.07.1975; патент US 4141795, опубл.27.02.1979]. Камера гасіння коксу являє собою вертикально розташовану ша хту, футеровану вогнетривкою кладкою, в яку за допомогою засобу дозованого завантаження подають кокс. Гасіння коксу в камері гасіння здійснюється пропусканням через шар коксу охолоджувального агента, інертного по відношенню до коксу. Під час проходження охолоджувального агента через шар коксу відбувається теплообмін, в результаті якого кокс віддає своє тепло охолоджувальному агенту, який потім відводиться з камери гасіння коксу в систему циркуляції охолоджувального агента. Система циркуляції охолоджувального агента містить, як правило, фільтр гр убого очищення, звичайно виконаний у вигляді пилеосадного бункера, котел-утилізатор, що являє собою відносно герметичну камеру, в якій розміщені теплообмінні поверхні, яким охолоджувальний агент віддає тепло, і засіб для відведення надлишкового об'єму охолоджувального агента з системи циркуляції. Після котлаутилізатора встановлено фільтр тонкого очищення охолоджувального агента, виконаний у вигляді циклона, далі розташований тягодуттьовий пристрій, наприклад, димосос. Під час роботи УСГК частина системи циркуляції постійно перебуває під значним розрідженням, що приводить до присисань повітря в систему циркуляції охолоджувального агента. У систему циркуляції охолоджувального агента входить свічка, як засіб для відведення надлишкового об'єму охолоджувального агента, яка призначена для скидання в атмосферу надлишкового об'єму охолоджувального агента, що утворюється в системі циркуляції охолоджувального агента в результаті присисань повітря. У результаті, УСГК працює в певному аеродинамічному режимі, а саме, у верхній частині камери гасіння коксу підтримують значення тиску, близьке до атмосферного (так званий аеродинамічний нуль), що попереджає викид охолоджувального агента під час подачі (завантаження) коксу в камеру гасіння коксу, а також запобігає потраплянню в охолоджувальний агент повітря, присутність якого в охолоджувальному агенті приводить до вигару коксу. Підтримання у верхній частині камери гасіння коксу аеродинамічного нуля здійснюється за рахунок відведення надлишкового об'єму о холоджувального агента в атмосферу через свічку системи циркуляції охолоджувального агента. Свічка системи циркуляції охолоджувального агента встановлена після тягодуттьового пристрою. У процесі роботи УСГК в нижній частині камери гасіння коксу значення тиску перевищує атмосферне на 200-300кгс/м 2, внаслідок великого 4 опору коксу під час проходження охолоджувального агента через кокс, що приводить до викидів охолоджувального агента з камери гасіння коксу в момент вивантаження коксу на транспортний засіб, наприклад, конвеєр. Для того, щоб запобігти викиду охолоджувального агента з нижньої частини камери гасіння коксу, встановлюють засіб для безперервного вивантаження коксу, в якому створюють значення тиску, що дорівнює атмосферному, так званий "аеродинамічний затвор". Значення тиску в засобі для безперервного вивантаження коксу, що дорівнює атмосферному, створюють за допомогою контуру рециркуляції та контур у циркуляції газової суміші. Контур рециркуляції з'єднаний з засобом для безперервного вивантаження коксу і системою циркуляції охолоджувального агента, що дозволяє зменшити розрідження в засобі для безперервного вивантаження коксу і забезпечити безпечне вивантаження коксу на транспортний засіб, а також дозволяє запобігти викидам в атмосферу охолоджувального агента. Контур циркуляції газової суміші, як правило, являє собою контур, що примикає до засобу для безперервного вивантаження коксу. По контуру циркулює газова суміш, яка утворилась в процесі змішування охолоджувального агента з повітрям, що надходить в контур циркуляції газової суміші в результаті присисання через засіб для безперервного вивантаження коксу. Циркуляція газової суміші здійснюється за рахунок використання димососа, встановленого в контурі циркуляції газової суміші. Також в контурі циркуляції газової суміші встановлюється пиловловлювальний циклон, призначений для зменшення зношування димососа, а також збільшення ефективності знепилювання коксу. Контур циркуляції газової суміші зменшує ймовірність викиду охолоджувального агента в процесі експлуатації, а також дозволяє досягти ефективного знепилювання коксу і забезпечити ефективну дегазацію коксу, а саме, видалити охолоджувальний агент з пор коксу та міжкускового простору. Визначення величини присисання повітря в систему циркуляції охолоджувального агента здійснюється в процесі роботи УСГК. Так, під час роботи УСГК, датчик тиску, розташований у верхній частині УСГК, постійно контролює значення тиску у верхній частині камери гасіння коксу. При збільшенні тиску у вер хній частині камери гасіння коксу відбувається скидання надлишкового об'єму охолоджувального агента з системи циркуляції охолоджувального агента через свічку в атмосферу. Під час скидання надлишкового об'єму охолоджувального агента через свічку в атмосферу здійснюють виміри кількості охолоджувального агента за допомогою відомих засобів, наприклад, витратомірів. Після чого визначають, який надлишковий об'єм охолоджувального агента був скинутий в атмосферу в одиницю часу (год). Потім ділять отримане значення на значення кількості охолоджувального агента, яке прийшлось на гасіння коксу в камері гасіння коксу за той же проміжок часу (год), після чого отримують коефіцієнт присисання повітря. На основі коефіцієнта присисання повітря судять про ефективність роботи УСГК. 5 83982 6 Коефіцієнт присисання повітря в УСГК може старециркуляції не дозволяє здійснити ефективне новити до 15%. При коефіцієнті присисання повітзнепилювання коксу. ря, рівному 15%, УСГК зупиняють на капітальний Відомими є установка і спосіб сухо го гасіння ремонт. коксу [а.с. SU 1600329, С10В39/02, опубл. Відомими є установка і спосіб сухо го гасіння 07.02.1992]. Установка сухого гасіння коксу міскоксу [патент RU 2111230, С10В39/02, опубл. тить: 20.05.1998]. a) камеру гасіння коксу, Установка сухого гасіння коксу містить: b) систему циркуляції охолоджувального агенa) камеру гасіння коксу, та, до складу якої входить котел-утилізатор і засіб b) систему циркуляції охолоджувального агендля відведення надлишкового об'єму охолоджувата, що включає котел-утилізатор; льного агента з системи циркуляції, c) засіб для безперервного вивантаження кокc) засіб для безперервного вивантаження коксу з камери гасіння коксу, су з камери гасіння коксу, d) контур рециркуляції, який з'єднує засіб для d) контур рециркуляції охолоджувального агебезперервного вивантаження коксу з системою нта, який з'єднує засіб для безперервного виванциркуляції охолоджувального агента. таження коксу з системою циркуляції охолоджуваСпосіб сухого гасіння коксу включає: льного агента, а) дозоване завантаження коксу в камеру гає) контур циркуляції газової суміші, який присіння коксу, микає до засобу для вивантаження коксу. b) охолодження коксу в камері гасіння коксу Система циркуляції охолоджувального агента охолоджувальним агентом, який циркулює по конмістить, як засіб для відведення надлишкового туру циркуляції охолоджувального агента, об'єму охолоджувального агента з системи циркуc) подачу коксу з камери гасіння коксу в засіб ляції, свічку для відведення охолоджувального безперервного вивантаження коксу з одночасним агента, а контур циркуляції газової суміші містить відведенням охолоджувального агента з зазначесвічку для скидання газової суміші. ної системи циркуляції в засіб безперервного виСпосіб сухого гасіння коксу включає: вантаження коксу, a) дозоване завантаження коксу в камеру гаd) відведення охолоджувального агента з засіння коксу, собу для безперервного вивантаження коксу в b) охолодження коксу в камері гасіння коксу систему циркуляції охолоджувального агента за охолоджувальним агентом, який циркулює в сисдопомогою контуру рециркуляції, темі циркуляції охолоджувального агента, e) відведення надлишкового об'єму охолоджуc) подачу коксу з камери гасіння коксу в засіб вального агента з системи циркуляції охолоджувабезперервного вивантаження коксу з одночасним льного агента, відведенням охолоджувального агента з зазначеf) вивантаження коксу з засобу для безперерної системи циркуляції в засіб безперервного вивного вивантаження коксу на транспортний засіб. вантаження коксу, Конструктивною особливістю відомої УСГК і d) відведення охолоджувального агента з завтіленого в ній способу є те, що УСГК оснащена собу для безперервного вивантаження коксу в додатковим контуром рециркуляції охолоджувальсистему циркуляції охолоджувального агента за ного агента, з'єднаним з засобом для безперервдопомогою контуру, ного вивантаження коксу і системою циркуляції e) відведення надлишкового об'єму охолоджуохолоджувального агента. Система циркуляції вального агента з системи циркуляції охолоджуваохолоджувального агента обладнана засобом для льного агента, відведення надлишкового об'єму охолоджувальноf) циркуляцію газової суміші в засобі для безго агента у вигляді свічки. Підтримання у верхній перервного вивантаження коксу за допомогою кончастині камери гасіння коксу аеродинамічного нутуру циркуляції газової суміші з одночасним знеля здійснюється за рахунок скидання в атмосферу пилюванням і охолодженням коксу в зазначеному надлишкового об'єму охолоджувального агента засобі, через вищевказану свічку. g) вивантаження коксу з засобу для безперерНедоліком УСГК і реалізованого в ній способу вного вивантаження коксу на транспортний засіб. є те, що підтримання у верхній частині камери гаОсобливістю відомої УСГК і втіленого в ній сіння коксу аеродинамічного нуля здійснюється за способу є те, що підтримання у верхній частині рахунок скидання надлишкового об'єму охолоджукамери гасіння коксу аеродинамічного нуля здійсвального агента в атмосферу через свічку, що нюється за рахунок відведення надлишкового об'приводить до забруднення навколишнього сереєму охолоджувального агента з системи циркулядовища. Відомо, що охолоджувальний агент місції охолоджувального агента і скидання його в тить близько 6% окису вуглецю, теплотворна здаатмосферу через свічку системи циркуляції охолотність якого становить 3270ккал/м 3. Таким чином, у джувального агента. Іншою особливістю відомої відомої УСГК не використовується хімічне тепло, УСГК є скидання в атмосферу газової суміші через яке міститься в охолоджувальному агенті. Скидансвічку контур у циркуляції газової суміші. Також ня охолоджувального агента в атмосферу привоособливістю УСГК є те, що скидання з контуру дить до неефективної утилізації тепла, що місциркуляції газової суміші здійснюється в атмосфетиться в охолоджувальному агенті, і забруднення ру в об'ємі, рівному величині присисань охолоджудовкілля. Іншим недоліком відомого технічного вального агента і повітря. рішення є те, що використання одного контуру Недоліком УСГК і реалізованого в ній способу є те, що при відведенні надлишкового об'єму охо 7 83982 8 лоджувального агента з системи циркуляції охомістить теплообмінник та реактор, до складу якого лоджувального агента через свічку в відомій УСГК входить, щонайменше, один пальниковий прине використовується хімічне тепло, яке міститься в стрій, і обладнаний димососом. охолоджувальному агенті. Відведення надлишкоУ окремому варіанті виконання установки сувого об'єму о холоджувального агента в атмосферу хого гасіння коксу реактор додаткового котлаприводить до неефективної утилізації хімічного утилізатора з'єднаний з системою циркуляції охотепла, яке міститься в охолоджувальному агенті, а лоджувального агента, а пальниковий пристрій також до забруднення навколишнього середовидодаткового котла-утилізатора поєднаний з засоща. бом для безперервного вивантаження коксу. Основна задача даної групи винаходів полягає При реалізації способу сухого гасіння коксу в удосконаленні установки сухого гасіння коксу і поставлена задача досягається за рахунок того, способу сухого гасіння коксу, які дозволяють підщо у відомому способі, який включає: вищити е фективність утилізації тепла, що міститьa) дозоване завантаження коксу в камеру гася в коксі. сіння коксу, Також задачею даної групи винаходів є розроb) охолодження коксу в камері гасіння коксу бка установки сухого гасіння коксу і способу сухого охолоджувальним агентом, який циркулює в сисгасіння коксу, які дозволяють зменшити забрудтемі циркуляції охолоджувального агента, нення навколишнього середовища окисом вуглеc) подачу коксу з камери гасіння коксу в засіб цю. безперервного вивантаження коксу з одночасним Поставлена задача групи винаходів досягавідведенням охолоджувального агента з зазначеється за рахунок використання хімічного тепла, що ної системи циркуляції в засіб безперервного виміститься в охолоджувальному агенті і/або газовій вантаження коксу, суміші, які відводять з засобу для безперервного d) відведення охолоджувального агента з завивантаження коксу і/або з системи циркуляції собу для безперервного вивантаження коксу в охолоджувального агента в додатковий котелсистему циркуляції охолоджувального агента за утилізатор, в якому охолоджувальний агент і/або допомогою контуру рециркуляції, газову суміш піддають термічній обробці з наступe) відведення надлишкового об'єму охолоджуною утилізацією тепла відхідних газів, які утворивального агента з системи циркуляції охолоджувались в результаті термічної обробки зазначеного льного агента, охолоджувального агента і/або газової суміші в f) циркуляцію газової суміші в засобі для бездодатковому котлі-утилізаторі. перервного вивантаження коксу за допомогою конТакож поставлена задача групи винаходів дотуру циркуляції газової суміші з одночасним знесягається за рахунок удосконалення аеродинамічпилюванням коксу в зазначеному засобі, ного режиму в установці сухо го гасіння коксу, який g) вивантаження коксу з засобу для безперердозволяє збільшити організоване присисання повівного вивантаження коксу на транспортний засіб, тря в засіб для безперервного вивантаження коксу згідно з винаходом, що заявляється, і додатково утилізувати фізичне тепло коксу. h) здійснюють відведення надлишкового об'Поставлена задача досягається тим, що у вієму охолоджувального агента з системи циркулядомій установці сухого гасіння коксу, яка містить: ції охолоджувального агента і/або здійснюють відa) камеру гасіння коксу, ведення газової суміші з контуру циркуляції газової b) систему циркуляції охолоджувального агенсуміші в додатковий котел-утилізатор, в якому та, що включає котел-утилізатор і засіб для відвеохолоджувальний агент і/або газову суміш піддадення надлишкового об'єму охолоджувального ють термічній обробці з наступною утилізацією агента з системи циркуляції, тепла відхідних газів. c) засіб для безперервного вивантаження кокТермічна обробка охолоджувального агента су з камери гасіння коксу, і/або газової суміші з наступною утилізацією тепла d) контур рециркуляції охолоджувального агевідхідних газів забезпечує підвищення утилізації нта, який з'єднує засіб для безперервного вивантепла, яке міститься в коксі, за рахунок використаження коксу з системою циркуляції охолоджуватання хімічного тепла, що міститься в охолоджульного агента, вальному агенті і/або газовій суміші. e) контур циркуляції газової суміші, який приУ окремому варіанті виконання способу сухого микає до засобу для безперервного вивантаження гасіння коксу охолоджувальний агент і/або газову коксу, згідно з винаходом, що заявляється, суміш збагачують паливом і/або повітрям перед f) установка сухого гасіння коксу містить, щоподачею в додатковий котел-утилізатор. Збаганайменше, один додатковий котел-утилізатор, чення паливом і/або повітрям охолоджувального з'єднаний з контуром циркуляції газової суміші агента і/або газової суміші перед подачею в додаі/або з системою циркуляції охолоджувального тковий котел-утилізатор забезпечує ефективне агента. знезаражування охолоджувального агента і/або Використання додаткового котла-утилізатора газової суміші, в яких міститься окис вуглецю. забезпечує підвищення ефективності утилізації У окремому варіанті виконання способу сухого тепла, що міститься в коксі, за рахунок викорисгасіння коксу термічну обробку охолоджувального тання хімічного тепла, що міститься в охолоджуагента і/або газової суміші в додатковому котлівальному агенті і/або газовій суміші, які піддають утилізаторі здійснюють при температурі 700термічній обробці в додатковому котлі-утилізаторі. 1100°С. Термічна обробка охолоджувального агеУ окремому варіанті виконання установки сунта і/або газової суміші при температурі 700хого гасіння коксу додатковий котел-утилізатор 1100°С забезпечує ефективну утилізацію хімічного 9 83982 10 тепла, яке міститься в охолоджувальному агенті Також в установці сухого гасіння коксу додаті/або газовій суміші, а також приводить до зниженковий котел-утилізатор 7 обладнаний газоходом ня окису вуглецю (СО) в відхідних газах. 17, встановленим після димососа 81, для видаУ окремому варіанті виконання способу сухого лення відхідних газів з додаткового котлагасіння коксу здійснюють знепилювання охолоутилізатора 7. джувального агента і/або газової суміші перед поРобота заявленої установки сухого гасіння кодачею в додатковий котел-утилізатор. Це дозвоксу (див. Фі г.1) здійснюється наступним чином. ляє вловити коксовий пил, для спалювання якого Розпечений кокс за допомогою навантажувачів потрібна температура понад 2000°С, та підвищити (на Фіг. не показані) завантажують в камеру гасіннадійність роботи котла-утилізатора. ня коксу 1. У камері гасіння коксу 1 здійснюють Фіг.1 - переважна компоновка установки сухого сухе гасіння коксу за рахунок пропускання через гасіння коксу; шар коксу охолоджувального агента. Циркуляція Фіг.2 - окремий приклад виконання установки охолоджувального агента в камері гасіння коксу 1 сухого гасіння коксу. здійснюється за допомогою системи циркуляції 2 Переважний варіант виконання установки суохолоджувального агента, яка обладнана котломхого гасіння коксу зображений на Фіг.1, згідно з утилізатором 3 і димососом 83. Кокс, внаслідок дії яким установка містить: сил гравітації, з камери гасіння коксу 1 надходить a) камеру гасіння коксу 1; в засіб для безперервного вивантаження коксу 4. b) систему циркуляції 2 охолоджувального Одночасно з зазначеним переміщенням коксу, в агента, яка з'єднує камеру гасіння коксу 1 з котзасіб для безперервного вивантаження коксу 4 лом-утилізатором 3; надходить охолоджувальний агент з системи цирc) засіб для безперервного вивантаження коккуляції 2 охолоджувального агента. Із засобу для су 4 з камери гасіння коксу 1; безперервного вивантаження коксу 4 здійснюють d) контур рециркуляції 5 охолоджувального відведення охолоджувального агента в систему агента, який з'єднує засіб для безперервного вициркуляції 2 охолоджувального агента через конвантаження коксу 4 з системою циркуляції 2 охотур рециркуляції 5. Також здійснюють відведення лоджувального агента; надлишкового об'єму охолоджувального агента з e) контур циркуляції 6 газової суміші, який засобу для безперервного вивантаження коксу 4 в примикає до засобу для безперервного вивантаконтур циркуляції 6 газової суміші. Разом з цим ження коксу 4. надлишковий об'єм охолоджувального агента з Також установка сухого гасіння коксу містить системи циркуляції 2 охолоджувального агента додатковий котел-утилізатор 7, поєднаний з контунадходить через регулятор 141 і трубопровід 121 в ром циркуляції 6 газової суміші і/або з системою реактор 10 додаткового котла-утилізатора 7. циркуляції 2 охолоджувального агента. У зазначеному контурі циркуляції 6 газової суДодатковий котел-утилізатор 7 обладнаний міші відбувається змішання надлишкового об'єму димососом 8і. При цьому додатковий котелохолоджувального агента з повітрям, яке надхоутилізатор 7 включає теплообмінник 9 і реактор дить в контур циркуляції 6 через засіб для безпе10, який містить пальниковий пристрій 11. рервного вивантаження коксу 4, внаслідок підсмоДодатковий котел-утилізатор 7 з'єднаний з сиктування повітря з атмосфери. Змішання стемою циркуляції 2 охолоджувального агента за надлишкового охолоджувального агента і повітря допомогою трубопроводу 121, який є засобом для в контурі циркуляції 6 газової суміші приводить до відведення надлишкового об'єму охолоджувальноутворення газової суміші, яка відводиться з зазнаго агента з системи циркуляції 2. На трубопроводі ченого контуру циркуляції 6 по трубопроводу 122 в 121 змонтований регулятор 141. пальниковий пристрій 11 додаткового котлаПальниковий пристрій 11 додаткового котлаутилізатора 7. Регулювання кількості газової суміутилізатора 7 поєднаний з контуром циркуляції 6 ші в контурі циркуляції 6 газової суміші здійснюгазової суміші трубопроводом 122, на якому встається за допомогою регулятора 143 і димососа 82 з новлено регулятор 142 подачі газової суміші з конурахуванням тиску у верхній частині камери гасінтуру циркуляції 6 газової суміші в пальниковий ня 1, який реєструється датчиком тиску 15. пристрій 11 додаткового котла-утилізатора 7. Також в контурі циркуляції 6 газової суміші Контур циркуляції 6 газової суміші обладнаний відбувається знепилювання газової суміші за додимососом 8г, пилоочисником 13 і регулятором помогою пиловловлювача 13. При цьому регулю143 подачі газової суміші в засіб для безперервновання об'ємів подачі газової суміші з контуру цирго вивантаження коксу 4. куляції 6 газової суміші в пальниковий пристрій 11 Система циркуляції 2 охолоджувального агендодаткового котла-утилізатора 7 здійснюється та містить димосос 83, а контур рециркуляції 5 обрегулятором 142. ладнаний регулятором 144 для регулювання подаУ додатковому котлі-утилізаторі 7 відбуваєтьчі охолоджувального агента з засобу для ся термічна обробка надлишкового об'єму охолобезперервного вивантаження коксу 4 в систему джувального агента і/або газової суміші при темциркуляції 2 охолоджувального агента. пературі 700-1100°С, в результаті чого У верхній частині камери гасіння коксу 1 встаутворюються відхідні гази, які віддають тепло тепновлено датчик тиску 15, а під засобом для безпелообміннику 9, після чого відхідні гази відводяться рервного вивантаження коксу 4 розміщено трансз додаткового котла-утилізатора 7 за допомогою портний засіб 16, на який кокс вивантажують з димососа 81 в атмосферу по газоходу 17. засобу для безперервного вивантаження коксу 4. Охолоджений кокс, який пройшов процес гасіння, із засобу для безперервного вивантаження 11 83982 12 коксу 4 надходить на транспортний засіб 16 і виздійснювали відведення надлишкового об'єму даляється з робочої зони УСГК. охолоджувального агента температурою 220°С в На Фіг.2 зображено окремий приклад виконаноб'ємі 500м 3 в контур циркуляції 6 газової суміші, в ня установки сухого гасіння коксу, згідно з яким якому змішували надлишковий охолоджувальний пальниковий пристрій 11 додаткового котлаагент з газовою сумішшю. При цьому об'єм газової утилізатора 7 з'єднаний з контуром циркуляції 6 суміші, яка має температуру 200°С и циркулює в газової суміші за допомогою трубопроводу 122, а контурі циркуляції 6 газової суміші, у сталому ререактор 10 додаткового котла-утилізатора 7 поєджимі складав 15000м 3; наний трубопроводом 123 з регулятором 142. У e) здійснювали відведення 4000м 3 надлишкоцьому випадку відведення надлишкового об'єму вого об'єму охолоджувального агента температуохолоджувального агента здійснюється через зарою 170°С з системи циркуляції 2 охолоджувальсіб для безперервного вивантаження коксу 4 в ного агента по трубопроводу 121 в реактор 10 додатковий котел-утилізатор 7, а регулювання додаткового котла-утилізатора 7, в якому охоловідведення здійснюють регулятором 143. джувальний агент термічно обробляли при темпеПриклад 1 ратурі 1000°С. У результаті термічної обробки В УСГК, компоновка якої представлена на охолоджувального агента в додатковому котліФіг.1, продуктивність становила 52т/год по коксу. утилізаторі 7 відбувалося допалення СО (виділяКонтролювали значення тиску в камері гасіння лося хімічне тепло), що дозволило збільшити ефекоксу 1 за допомогою датчика тиску 15, розташоктивність утилізації тепла, яке міститься в коксі; ваного у верхній частині камери гасіння коксу 1. f) також здійснювали відведення газової суміші Коефіцієнт присисання повітря в систему циркуляв об'ємі 1800м 3 з контуру циркуляції 6 по трубоції 2 охолоджувального агента склав 6,08%. проводу 122 в пальниковий пристрій 11 додатковоЗгідно з заявленим способом сухого гасіння го котла-утилізатора 7. У додатковому котлікоксу проводили: утилізаторі 7 газову суміш піддавали термічній a) дозоване завантаження коксу в камеру гаобробці при температурі 1000°С, з наступною утисіння коксу 1 по мірі розвантаження коксових пелізацією тепла відхідних газів за допомогою тепчей (на кресленнях не показані), в яких був отрилообмінника 9 додаткового котла-утилізатора 7; маний кокс методом коксування; д) в результаті термічної обробки газової суb) охолодження коксу в камері гасіння коксу 1 міші в додатковому котлі-утилізаторі 7 відбувалось охолоджувальним агентом, для чого подавали допалення CO (виділялося хімічне тепло), що до74000м 3 охолоджувального агента по системі цирзволило підвищити ефективність утилізації тепла, куляції 2 охолоджувального агента в камеру гасіняке міститься в коксі; ня коксу 1; h) в процесі відведення газової суміші з контуc) по мірі вивантаження коксу температурою ру циркуляції 6 в пальників пристрій 11 додатково250°С з камери гасіння коксу 1 в засіб для безпего котла-утилізатора 7 здійснювали введення парервного вивантаження коксу 4 здійснювали відлива, наприклад, коксового газу, в газову суміш, з ведення 11500м 3 охолоджувального агента темметою підтримання стабільного температурного пературою 170°С з контур у циркуляції 2 режиму в реакторі 10 додаткового котлаохолоджувального агента в засіб для безперервутилізатора 7; ного вивантаження коксу 4; і) потім відхідні гази з додаткового котлаd) охолоджувальний агент, який надійшов в утилізатора 7 за допомогою димососа 8т по газозасіб для безперервного вивантаження коксу 4, з ходу 17 відводили в атмосфер у; температурою 170°С в об'ємі 11500м 3, в результаj) здійснювали вивантаження коксу з засобу ті контакту з коксом, що має температуру 250°С, для безперервного вивантаження коксу 4 на нагрівався до температури 220°С. Після чого здійтранспортний засіб 16, за допомогою якого видаснювали відведення охолоджувального агента в ляли охолоджений кокс з робочої зони УСГК. об'ємі 11000м 3 з засобу для безперервного виванУ таблиці 1 представлені дані про заявлений таження коксу 4 по контуру рециркуляції 5 в сисспосіб сухого гасіння коксу, реалізований згідно з тему циркуляції 2 охолоджувального агента. Також вищеописаним прикладом. Таблиця 1 Показник 1. Кількість газової суміші, яка циркулювала в контурі циркуляції 6 газової суміші 2. Кількість надлишкового об'єму охолоджувального агента, який відводили з системи циркуляції 2 в додатковий котел-утилізатор 7 3. Кількість газової суміші, яку відводили з засобу для безперервного вивантаження коксу 4 в додатковий котел-утилізатор 7 4. Концентрація окису вуглецю (CO), який міститься в охолоджувальному агенті, що відводили в реактор 10 додаткового котла-утилізатора 7 з системи циркуляції 2 охолоджувального агента 5. Кількість палива (коксовий газ), яке подали в пальниковий пристрій 11 6. Кількість перегрітої пари тиском 4МПа і температурою 440°С, додатково отриманої при термічній обробці окису вуглецю (СО) в додатковому котлі-утилізаторі 7 Одиниця Значення виміру м 3/год 15000 м 3/год 4000 м 3/год 1800 % 12 м 3/год 300 т/год 1,7 13 83982 14 Продовження таблиці 1 Показник Одиниця виміру Значення 7. Температура охолоджувального агента, який відводили з системи циркуляції 2 охолоджувального агента в додатковий котел-утилізатор 7 8. Температура газової суміші, яку відводили з контуру циркуляції 6 газової суміші в додатковий котел-утилізатор 7 9. Температура коксу, який вивантажували на транспортний засіб 16 з засобу для безперервного вивантаження коксу 4 10. Температура газів, які відходять з додаткового котла-утилізатора 7 11. Кількість повітря, яке надійшло в результаті організованого підсмоктування повітря в засіб для безперервного вивантаження коксу 4 12. Збільшення ефективності утилізації тепла в УСГК за рахунок допалення окису вуглецю (CO) 13. Кількість окису вуглецю (CO), який міститься в 1м 3 газів, що відходять з додаткового котла-утилізатора 7 °С 170 °С 200 °С 200 °С 180 Приклад 2 В УСГК, компонування якої представлене на Фіг.1, продуктивність становила 52т/год по коксу. Контролювали значення тиску в камері гасіння коксу 1 за допомогою датчика тиску 15, розташованого у вер хній частині камери гасіння коксу 1. Коефіцієнт присисання повітря в систему циркуляції 2 охолоджувального агента склав 6,08%. Згідно з заявленим способом сухого гасіння коксу проводили: a) дозоване завантаження коксу в камеру гасіння коксу 1 по мірі розвантаження коксових печей (на кресленнях не показані), в яких був отриманий кокс методом коксування; b) охолодження коксу в камері гасіння коксу 1 охолоджувальним агентом, для чого подавали 74000м 3 охолоджувального агента по системі циркуляції 2 охолоджувального агента в камеру гасіння коксу 1; c) по мірі надходження коксу температурою 250°С з камери гасіння коксу 1 в засіб для безперервного вивантаження коксу 4 здійснювали відведення 15500м 3 охолоджувального агента температурою 170°С з контуру циркуляції 2 в засіб для безперервного вивантаження коксу 4; здійснювали підсмоктування повітря в кількості 1300м 3/год.; d) охолоджувальний агент, який надійшов в засіб для безперервного вивантаження коксу 4, з температурою 170°С в об'ємі 15500м 3, в результаті контакту з коксом, що має температуру 250°С, нагрівався до температури 220°С. Після чого здійснювали відведення охолоджувального агента в об'ємі 11000м 3 з засобу для безперервного вивантаження коксу 4 по контуру рециркуляції 5 в систему циркуляції 2 о холоджувального агента. Також здійснювали відведення надлишкового об'єму охолоджувального агента температурою 220°С в об'ємі 4500м 3 з засобу для безперервного вивантаження коксу 4 в контур циркуляції 6 газової суміші. Об'єм газової суміші, 3 м /год 1300 % 7,0 % 0,01 яка має температуру 200°С и циркулює в контурі циркуляції 6 газової суміші, у сталому режимі складав 15000 м 3. Здійснювали підсмоктування повітря в кількості 1300м 3; е) здійснювали відведення газової суміші в об'ємі 5800м 3 з контуру циркуляції 6 газової суміші в реактор 10 і пальниковий пристрій 11, при цьому 800м 3 по трубопроводу 122 спрямовували в пальниковий пристрій 11 додаткового котлаутилізатора 7, а 5000м 3 направляли по трубопроводу 123 в реактор 10 додаткового котлаутилізатора 7. Регулювання об'ємів подачі газової суміші в реактор 10 і пальниковий пристрій 11 здійснювали за допомогою регулятора 142; f) в додатковому котлі-утилізаторі 7 газову суміш піддавали термічній обробці при температурі 1000°С з наступною утилізацією тепла відхідних газів за допомогою теплообмінника 9 додаткового котла-утилізатора 7; g) в результаті термічної обробки газової суміші в додатковому котлі-утилізаторі 7 відбувалося допалення CO (виділялося хімічне тепло), що дозволило збільшити ефективність утилізації тепла, яке міститься в коксі; h) в процесі відведення газової суміші з засобу для безперервного вивантаження коксу 4 в пальниковий пристрій 11 додаткового утилізатора 7 здійснювали введення палива і повітря, наприклад, коксового газу, в газову суміш, з метою підтримки стабільного температурного режиму в реакторі 10 додаткового утилізатора 7; і) потім відхідні гази з додаткового котлаутилізатора 7 за допомогою димососа 81 по газоходу 17 відводили в атмосфер у; j) здійснювали вивантаження коксу з засобу для безперервного вивантаження коксу 4 на транспортний засіб 16, за допомогою якого остиглий кокс видаляли з робочої зони УСГК. У таблиці 2 представлені дані про заявлений спосіб сухого гасіння коксу, реалізований згідно з вищеописаним прикладом 2. 15 83982 16 Таблиця 2 Показник 1. Кількість газової суміші, яка циркулювала в контурі циркуляції 6 газової суміші 2. Кількість газової суміші, яку відводили з контур у циркуляції 6 газової суміші в додатковий котел-утилізатор 7 3. Концентрація окису вуглецю (CO), який міститься в газах, що відводять з контуру циркуляції 7 в пристрій для вивантаження коксу 4 4. Кількість перегрітої пари, при тиску 4 МПа і температурі 440 С, додатково отриманої при термічній обробці окису вуглецю (СО) в додатковому котлі-утилізаторі 7 5. Кількість палива (коксовий газ), яке вводили в пальниковий пристрій 11 6. Температура газової суміші, яку відводили з контуру циркуляції 6 газової суміші в додатковий котел-утилізатор 7 7. Температура коксу, який вивантажували на транспортний засіб 15 з засобу для безперервного вивантаження коксу 4 8. Температура газів, які відходять з додаткового котла-утилізатора 7 9. Кількість повітря, яке надійшло в результаті організованого присисання повітря в засіб для безперервного вивантаження коксу 4 10. Збільшення ефективності утилізації тепла в УСГК за рахунок допалення окису вуглецю (CO) 11. Кількість окису вуглецю (CO), який міститься в 1м 3 газів, що відходять з додаткового котла-утилізатора 7 Одиниця Значення виміру м 3/год 15000 м 3/год 5800 % 12 т/год 1,7 3 м /год °С 300 200 °С 200 °С 180 3 м /год 1300 % 7,0 % 0,01 Отримані дані, які характеризують роботу заявленого способу, реалізованого в установках сухого гасіння коксу, наведені в таблиці 3. Таблиця 3 Показник 1. Кількість газової суміші, яку відводили в додатковий котел-утилізатор 7 2. Надлишковий об'єм охолоджувального агента, який відводили в додатковий котел-утилізатор 7 3. Температура газової суміші, яку відводили в додатковий котел-утилізатор 7 4. Температура охолоджувального агента, який відводили в додатковий котел-утилізатор 7 5. Концентрація окису вуглецю, який міститься в охолоджувальному агенті, що відводили в додатковий котел-утилізатор 7 6. Кількість перегрітої пари, при тиску 4МПа і температурі 440°С, додатково отриманої при термічній обробці окису вуглецю (CO) в додатковому котліутилізаторі 7 7. Температура коксу, який вивантажували на транспортний засіб з засобу для безперервного вивантаження коксу 8. Збільшення ефективності утилізації тепла в УСГК за рахунок допалення окису вуглецю (CO) Як видно з наведених в таблицях 1-3 даних, використання заявленої групи винаходів підвищує е фективність роботи УСГК за рахунок використання хімічного тепла, що виділялося при допаленні окису вуглецю (CO), який міститься в Одиниця Приклад Приклад виміру 1 2 м 3/год 1800 5800 м 3/год 4000 °С 200 °С 170 % 12 12 т/год 1,7 1,7 °С 200 200% 7,0 7,0 200 охолоджувальному агенті і/або газовій суміші, що забезпечує підвищення ефективності утилізації тепла, яке міститься в коксі, та зменшує забруднення навколишнього середовища. 17 Комп’ютерна в ерстка В. Мацело 83982 Підписне 18 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
