Установка сухого гасіння коксу

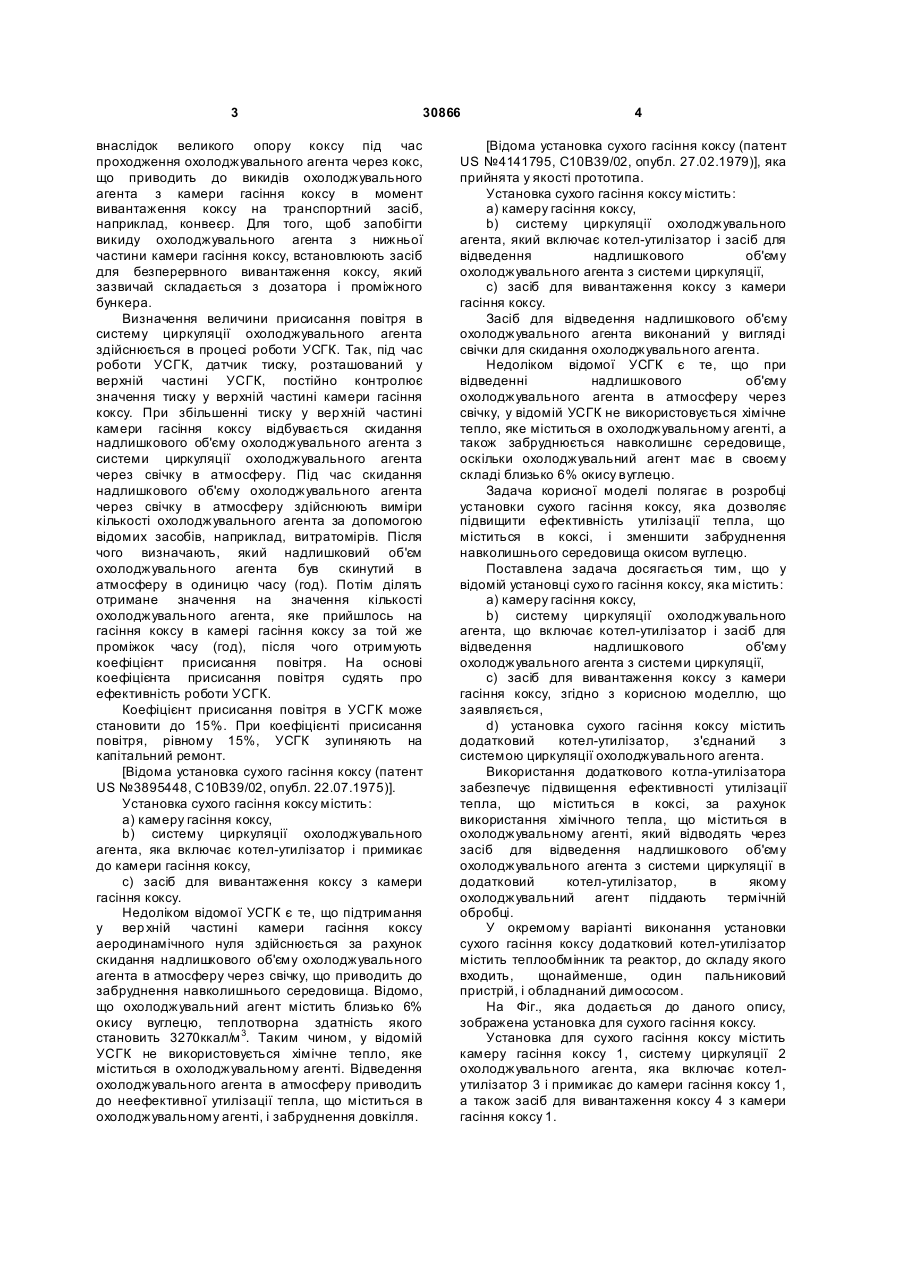

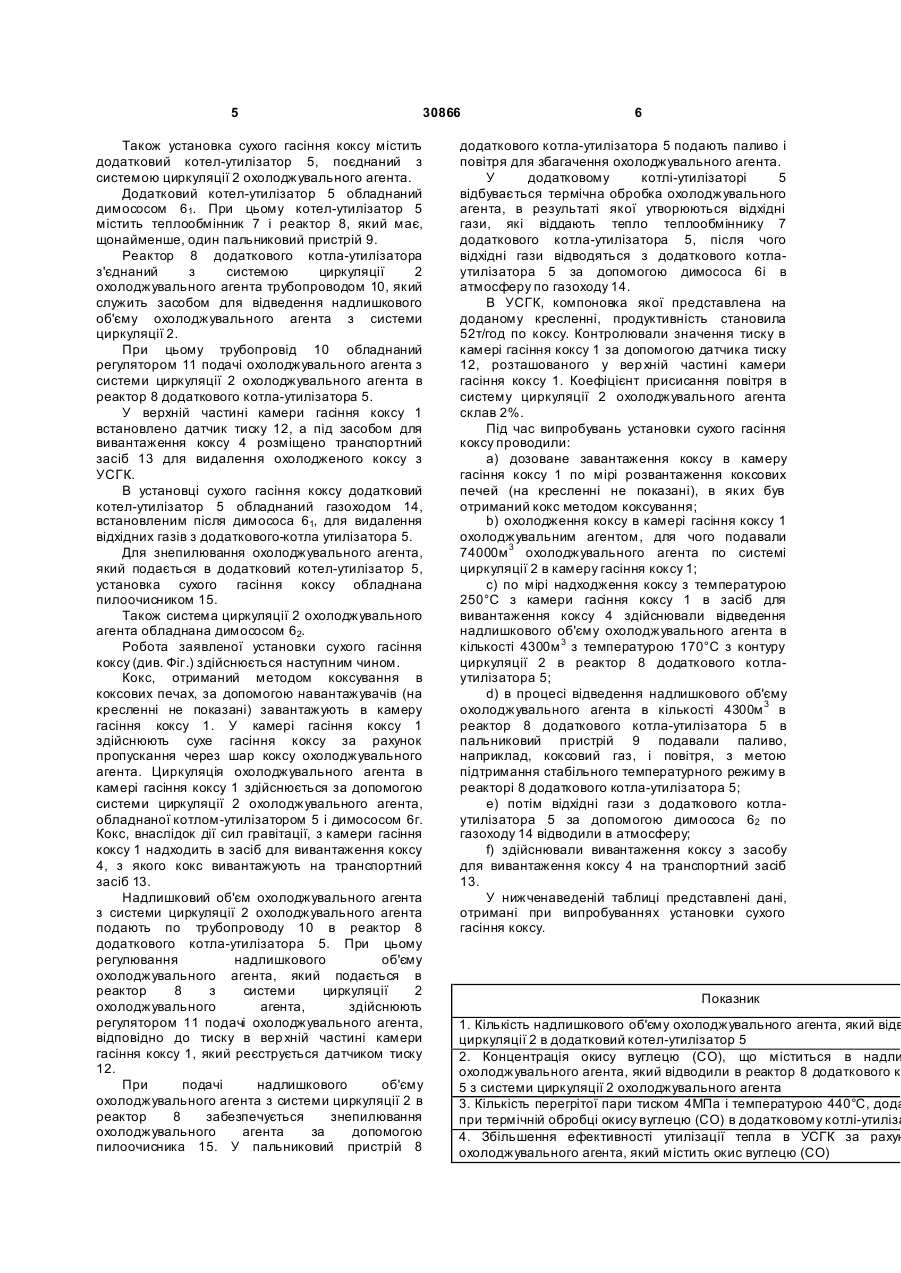

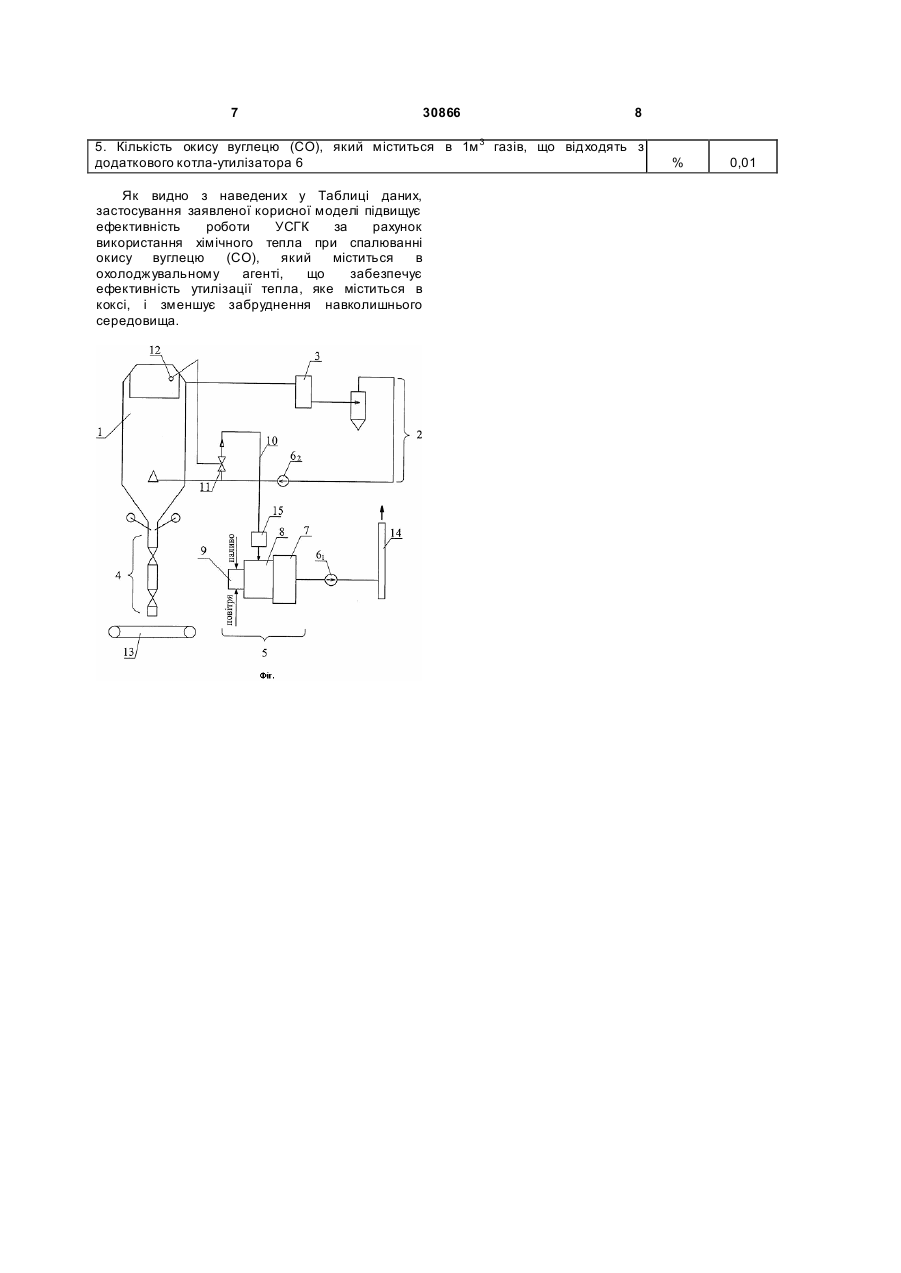

1. Установка сухого гасіння коксу, що містить камеру гасіння коксу, систему циркуляції охолоджувального агента, що має котелутилізатор і пристрій для відведення 3 30866 внаслідок великого опору коксу під час проходження охолоджувального агента через кокс, що приводить до викидів охолоджувального агента з камери гасіння коксу в момент вивантаження коксу на транспортний засіб, наприклад, конвеєр. Для того, щоб запобігти викиду охолоджувального агента з нижньої частини камери гасіння коксу, встановлюють засіб для безперервного вивантаження коксу, який зазвичай складається з дозатора і проміжного бункера. Визначення величини присисання повітря в систему циркуляції охолоджувального агента здійснюється в процесі роботи УСГК. Так, під час роботи УСГК, датчик тиску, розташований у верхній частині УСГК, постійно контролює значення тиску у верхній частині камери гасіння коксу. При збільшенні тиску у вер хній частині камери гасіння коксу відбувається скидання надлишкового об'єму охолоджувального агента з системи циркуляції охолоджувального агента через свічку в атмосферу. Під час скидання надлишкового об'єму охолоджувального агента через свічку в атмосферу здійснюють виміри кількості охолоджувального агента за допомогою відомих засобів, наприклад, витратомірів. Після чого визначають, який надлишковий об'єм охолоджувального агента був скинутий в атмосферу в одиницю часу (год). Потім ділять отримане значення на значення кількості охолоджувального агента, яке прийшлось на гасіння коксу в камері гасіння коксу за той же проміжок часу (год), після чого отримують коефіцієнт присисання повітря. На основі коефіцієнта присисання повітря судять про ефективність роботи УСГК. Коефіцієнт присисання повітря в УСГК може становити до 15%. При коефіцієнті присисання повітря, рівному 15%, УСГК зупиняють на капітальний ремонт. [Відома установка сухого гасіння коксу (патент US №3895448, С10В39/02, опубл. 22.07.1975)]. Установка сухого гасіння коксу містить: a) камеру гасіння коксу, b) систему циркуляції охолоджувального агента, яка включає котел-утилізатор і примикає до камери гасіння коксу, c) засіб для вивантаження коксу з камери гасіння коксу. Недоліком відомої УСГК є те, що підтримання у вер хній частині камери гасіння коксу аеродинамічного нуля здійснюється за рахунок скидання надлишкового об'єму охолоджувального агента в атмосферу через свічку, що приводить до забруднення навколишнього середовища. Відомо, що охолоджувальний агент містить близько 6% окису вуглецю, теплотворна здатність якого становить 3270ккал/м 3. Таким чином, у відомій УСГК не використовується хімічне тепло, яке міститься в охолоджувальному агенті. Відведення охолоджувального агента в атмосферу приводить до неефективної утилізації тепла, що міститься в охолоджувальному агенті, і забруднення довкілля. 4 [Відома установка сухого гасіння коксу (патент US №4141795, С10В39/02, опубл. 27.02.1979)], яка прийнята у якості прототипа. Установка сухого гасіння коксу містить: a) камеру гасіння коксу, b) систему циркуляції охолоджувального агента, який включає котел-утилізатор і засіб для відведення надлишкового об'єму охолоджувального агента з системи циркуляції, с) засіб для вивантаження коксу з камери гасіння коксу. Засіб для відведення надлишкового об'єму охолоджувального агента виконаний у вигляді свічки для скидання охолоджувального агента. Недоліком відомої УСГК є те, що при відведенні надлишкового об'єму охолоджувального агента в атмосферу через свічку, у відомій УСГК не використовується хімічне тепло, яке міститься в охолоджувальному агенті, а також забруднюється навколишнє середовище, оскільки охолоджувальний агент має в своєму складі близько 6% окису вуглецю. Задача корисної моделі полягає в розробці установки сухого гасіння коксу, яка дозволяє підвищити ефективність утилізації тепла, що міститься в коксі, і зменшити забруднення навколишнього середовища окисом вуглецю. Поставлена задача досягається тим, що у відомій установці сухо го гасіння коксу, яка містить: a) камеру гасіння коксу, b) систему циркуляції охолоджувального агента, що включає котел-утилізатор і засіб для відведення надлишкового об'єму охолоджувального агента з системи циркуляції, c) засіб для вивантаження коксу з камери гасіння коксу, згідно з корисною моделлю, що заявляється, d) установка сухого гасіння коксу містить додатковий котел-утилізатор, з'єднаний з системою циркуляції охолоджувального агента. Використання додаткового котла-утилізатора забезпечує підвищення ефективності утилізації тепла, що міститься в коксі, за рахунок використання хімічного тепла, що міститься в охолоджувальному агенті, який відводять через засіб для відведення надлишкового об'єму охолоджувального агента з системи циркуляції в додатковий котел-утилізатор, в якому охолоджувальний агент піддають термічній обробці. У окремому варіанті виконання установки сухого гасіння коксу додатковий котел-утилізатор містить теплообмінник та реактор, до складу якого входить, щонайменше, один пальниковий пристрій, і обладнаний димососом. На Фіг., яка додається до даного опису, зображена установка для сухого гасіння коксу. Установка для сухого гасіння коксу містить камеру гасіння коксу 1, систему циркуляції 2 охолоджувального агента, яка включає котелутилізатор 3 і примикає до камери гасіння коксу 1, а також засіб для вивантаження коксу 4 з камери гасіння коксу 1. 5 30866 Також установка сухого гасіння коксу містить додатковий котел-утилізатор 5, поєднаний з системою циркуляції 2 охолоджувального агента. Додатковий котел-утилізатор 5 обладнаний димососом 61. При цьому котел-утилізатор 5 містить теплообмінник 7 і реактор 8, який має, щонайменше, один пальниковий пристрій 9. Реактор 8 додаткового котла-утилізатора з'єднаний з системою циркуляції 2 охолоджувального агента трубопроводом 10, який служить засобом для відведення надлишкового об'єму охолоджувального агента з системи циркуляції 2. При цьому трубопровід 10 обладнаний регулятором 11 подачі охолоджувального агента з системи циркуляції 2 охолоджувального агента в реактор 8 додаткового котла-утилізатора 5. У верхній частині камери гасіння коксу 1 встановлено датчик тиску 12, а під засобом для вивантаження коксу 4 розміщено транспортний засіб 13 для видалення охолодженого коксу з УСГК. В установці сухого гасіння коксу додатковий котел-утилізатор 5 обладнаний газоходом 14, встановленим після димососа 61, для видалення відхідних газів з додаткового-котла утилізатора 5. Для знепилювання охолоджувального агента, який подається в додатковий котел-утилізатор 5, установка сухого гасіння коксу обладнана пилоочисником 15. Також система циркуляції 2 охолоджувального агента обладнана димососом 62. Робота заявленої установки сухого гасіння коксу (див. Фіг.) здійснюється наступним чином. Кокс, отриманий методом коксування в коксових печах, за допомогою навантажувачів (на кресленні не показані) завантажують в камеру гасіння коксу 1. У камері гасіння коксу 1 здійснюють сухе гасіння коксу за рахунок пропускання через шар коксу охолоджувального агента. Циркуляція охолоджувального агента в камері гасіння коксу 1 здійснюється за допомогою системи циркуляції 2 охолоджувального агента, обладнаної котлом-утилізатором 5 і димососом 6г. Кокс, внаслідок дії сил гравітації, з камери гасіння коксу 1 надходить в засіб для вивантаження коксу 4, з якого кокс вивантажують на транспортний засіб 13. Надлишковий об'єм охолоджувального агента з системи циркуляції 2 охолоджувального агента подають по трубопроводу 10 в реактор 8 додаткового котла-утилізатора 5. При цьому регулювання надлишкового об'єму охолоджувального агента, який подається в реактор 8 з системи циркуляції 2 охолоджувального агента, здійснюють регулятором 11 подачі охолоджувального агента, відповідно до тиску в вер хній частині камери гасіння коксу 1, який реєструється датчиком тиску 12. При подачі надлишкового об'єму охолоджувального агента з системи циркуляції 2 в реактор 8 забезпечується знепилювання охолоджувального агента за допомогою пилоочисника 15. У пальниковий пристрій 8 6 додаткового котла-утилізатора 5 подають паливо і повітря для збагачення охолоджувального агента. У додатковому котлі-утилізаторі 5 відбувається термічна обробка охолоджувального агента, в результаті якої утворюються відхідні гази, які віддають тепло теплообміннику 7 додаткового котла-утилізатора 5, після чого відхідні гази відводяться з додаткового котлаутилізатора 5 за допомогою димососа 6і в атмосферу по газоходу 14. В УСГК, компоновка якої представлена на доданому кресленні, продуктивність становила 52т/год по коксу. Контролювали значення тиску в камері гасіння коксу 1 за допомогою датчика тиску 12, розташованого у вер хній частині камери гасіння коксу 1. Коефіцієнт присисання повітря в систему циркуляції 2 охолоджувального агента склав 2%. Під час випробувань установки сухого гасіння коксу проводили: a) дозоване завантаження коксу в камеру гасіння коксу 1 по мірі розвантаження коксових печей (на кресленні не показані), в яких був отриманий кокс методом коксування; b) охолодження коксу в камері гасіння коксу 1 охолоджувальним агентом, для чого подавали 74000м 3 охолоджувального агента по системі циркуляції 2 в камеру гасіння коксу 1; c) по мірі надходження коксу з температурою 250°С з камери гасіння коксу 1 в засіб для вивантаження коксу 4 здійснювали відведення надлишкового об'єму охолоджувального агента в кількості 4300м 3 з температурою 170°С з контуру циркуляції 2 в реактор 8 додаткового котлаутилізатора 5; d) в процесі відведення надлишкового об'єму охолоджувального агента в кількості 4300м 3 в реактор 8 додаткового котла-утилізатора 5 в пальниковий пристрій 9 подавали паливо, наприклад, коксовий газ, і повітря, з метою підтримання стабільного температурного режиму в реакторі 8 додаткового котла-утилізатора 5; е) потім відхідні гази з додаткового котлаутилізатора 5 за допомогою димососа 62 по газоходу 14 відводили в атмосферу; f) здійснювали вивантаження коксу з засобу для вивантаження коксу 4 на транспортний засіб 13. У нижченаведеній таблиці представлені дані, отримані при випробуваннях установки сухого гасіння коксу. Показник 1. Кількість надлишкового об'єму охолоджувального агента, який відв циркуляції 2 в додатковий котел-утилізатор 5 2. Концентрація окису вуглецю (CO), що міститься в надли охолоджувального агента, який відводили в реактор 8 додаткового к 5 з системи циркуляції 2 охолоджувального агента 3. Кількість перегрітої пари тиском 4МПа і температурою 440°С, дода при термічній обробці окису вуглецю (СО) в додатковому котлі-утиліза 4. Збільшення ефективності утилізації тепла в УСГК за рахун охолоджувального агента, який містить окис вуглецю (CO) 7 30866 8 5. Кількість окису вуглецю (CO), який міститься в 1м 3 газів, що відходять з додаткового котла-утилізатора 6 Як видно з наведених у Таблиці даних, застосування заявленої корисної моделі підвищує ефективність роботи УСГК за рахунок використання хімічного тепла при спалюванні окису вуглецю (CO), який міститься в охолоджувальному агенті, що забезпечує ефективність утилізації тепла, яке міститься в коксі, і зменшує забруднення навколишнього середовища. % 0,01
