Лицювальний профіль

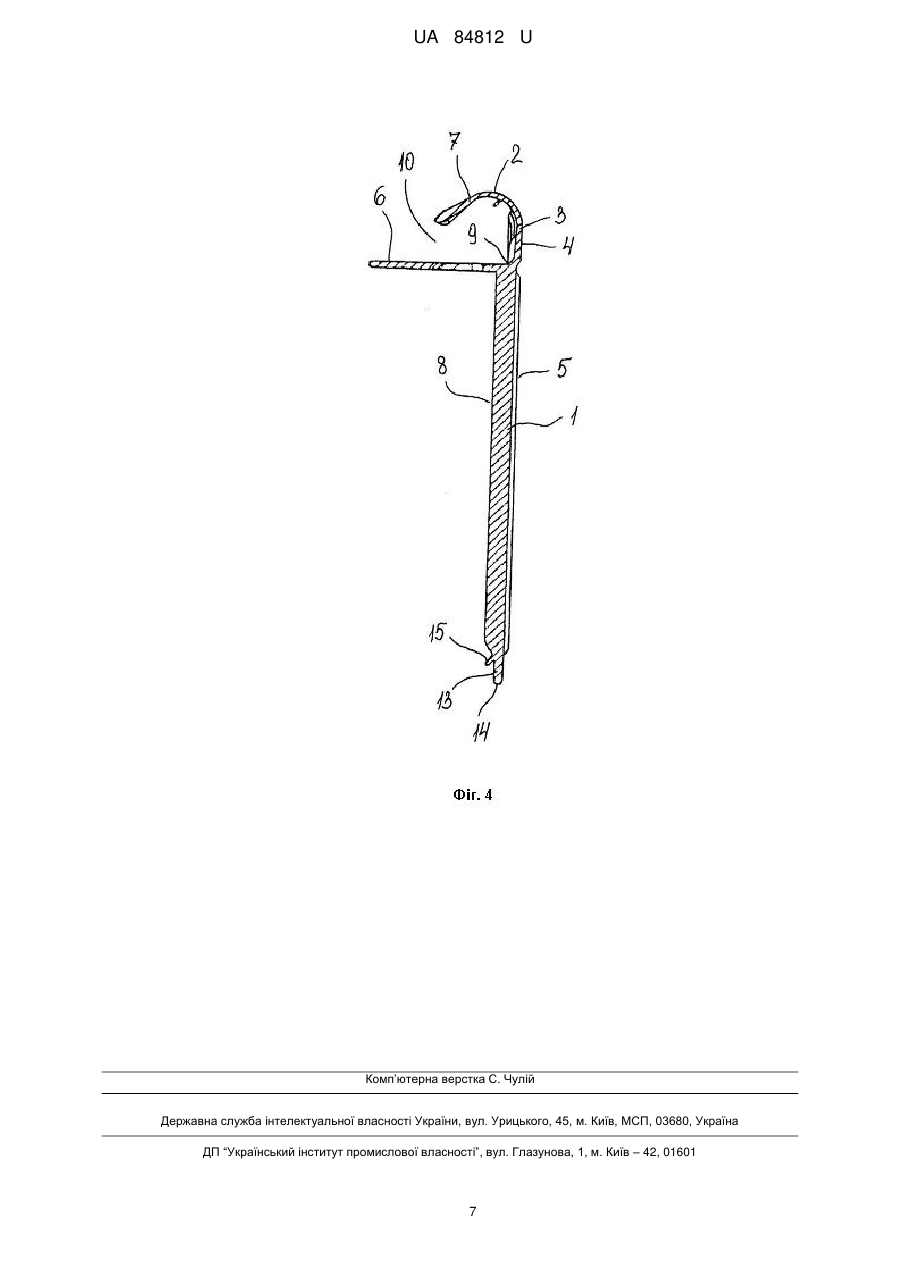

Реферат: Лицювальний профіль містить сплощену секцію для прикріплення до однієї зі стін кута будинку чи приміщення або віконного чи дверного прорізу. Бічна секція, яка має сплощену частину, з'єднана з бічною стороною сплощеної секції, причому поверхня лицьової сторони сплощеної частини бічної секції знаходиться в одній площині з лицьовою поверхнею сплощеної секції, та закруглену у бік кріпильної секції частину, кріпильну секцію для прикріплення до іншої стіни кута будинку чи приміщення або віконного чи дверного прорізу розташовано з тильної сторони сплощеної секції й з'єднано зі сплощеною й бічною секціями в місці їх з'єднання. Між кріпильною й бічною секціями є зазор з можливістю розміщення між цими секціями приєднуваної лицювальної панелі, а на верхніх і нижніх торцевих сторонах сплощеної й бічної секцій є виступи для приєднання зверху й знизу інших лицювальних профілів. UA 84812 U (54) ЛИЦЮВАЛЬНИЙ ПРОФІЛЬ UA 84812 U UA 84812 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва й призначена для облицювання зовнішніх кутів будинків, приміщень, віконних і дверних прорізів. З патенту RU 2138601 (кл. Ε 04 F 13/14, 1999 p.) відома Г-подібна лицювальна плита, що складається з лицювальної частини й реборди й оснащена шарами ізоляційного матеріалу. Така плита має складну й дорогу конструкцію й призначена для теплоізоляції стін і кутів будинків і споруд при широкомасштабному, в основному промисловому, будівництві. З патенту RU 74408 U (кл. Ε 04 F 13/00, 2008 p.) відомий виконаний із пластмаси методом лиття під тиском кутик для облицювання зовнішніх кутів будівель. Кутик має декоративну лицьову поверхню й установлювальні площадки, що розміщені по його периметру й зміщені відносно його декоративної поверхні з утворенням пазів з можливістю розміщення в них урівень панелей з бічних сторін, а зверху й знизу інших кутиків, при цьому на бічних установлювальних площадках виконані довгасті отвори для кріплення кутика до поверхні будівлі, з зазором. Відомий кутик має недостатню жорсткість, що може призвести до виникнення нерівностей облицьованої поверхні. Найближчим аналогом є оздоблювальний профіль для віконних і дверних прорізів (RU 2230868, кл. Ε 06 В 3/30, 2004 p.). Профіль містить кілька частин, з'єднаних одна з одною з можливістю відгинання й/або з можливістю відділення відламуванням для прикріплення до стін і кутів віконного або дверного прорізу. Профіль виготовлений екструзією в основному прямолінійного нескладового плоского листа й має щонайменше дві частини, що здатні відгинатися одна від одної. Щонайменше одна перша частина профілю виконана для прикріплення до обрамовувальної стіни усередині віконного або дверного прорізу й одна перша частина, що відгинається, виконана для прикріплення до обрамовувальної стіни навколо вікна або дверей. Щонайменше одна додаткова частина призначена для накривання згаданої першої частини, що відгинається, із зовнішньої сторони. Видимі частини оздоблювального профілю оснащені покриттям. Недоліком вибраного прототипу є виконання профілю із плоского листа без ребер жорсткості, що обумовлює його відносну гнучкість у всіх напрямках і як наслідок - відхилення від прямолінійності поверхні та її неплощинність. Оскільки одна частина профілю може вільно відгинатися відносно іншої, причому немає конструктивних елементів, що обмежують це відгинання під час монтажу профілю, важко витримати задані геометричні форми, наприклад, віконного прорізу. Задача корисної моделі полягає в створенні такого лицювального профілю для облицювання зовнішніх кутів будинків, приміщень, віконних і дверних прорізів, який зберіг би позитивні якості відомої конструкції, але в той самий час мав би більшу жорсткість, надійність і універсальність у монтажі. Поставлена задача вирішується тим, що лицювальний профіль містить: сплощену секцію для прикріплення до однієї зі стін кута будинку чи приміщення або віконного чи дверного прорізу; бічну секцію, яка має сплощену частину, з'єднану з бічною стороною сплощеної секції, причому поверхня лицьової сторони сплощеної частини бічної секції знаходиться в одній площині з лицьовою поверхнею сплощеної секції, та закруглену у бік кріпильної секції частину; і кріпильну секцію для прикріплення до іншої стіни кута будинку чи приміщення або віконного чи дверного прорізу, розташовану з тильної сторони сплощеної секції й з'єднану зі сплощеною й бічною секціями в місці їх з'єднання, причому між кріпильною й бічною секціями є зазор з можливістю розміщення між цими секціями приєднуваної лицювальної панелі, а на верхніх і нижніх торцевих сторонах сплощеної й бічної секцій є виступи для приєднання зверху й знизу інших лицювальних профілів. Бічна секція виконана з можливістю пружного відгинання відносно кріпильної секції, що знижує вимоги до точності виготовлення приєднуваних лицювальних панелей по товщині й дозволяє приєднувати панелі різної товщини при їх більш жорсткому кріпленні. Кріпильна секція розташована стосовно тильної поверхні сплощеної секції під кутом від 80 до 100° і в ній є монтажні отвори для її кріплення до стіни кута, причому отвори розташовані за границею бічної секції з можливістю вільного доступу. Таке положення кріпильної секції відносно бічної секції дозволяє перекрити практично весь діапазон можливого взаємного розташування стін і дверних чи віконних укосів. На тильній стороні сплощеної секції із протилежної сторони від місця розташування кріпильної секції вздовж бічної сторони з відступом від торця бічної сторони розташований приливок для упору приєднуваної лицювальної панелі, а між кріпильною секцією й приливком розташоване щонайменше одне ребро жорсткості. Наявність приливка дозволяє точно встановити приєднувану лицювальну панель відносно профілю, а наявні ребра жорсткості, 1 UA 84812 U 5 10 15 20 25 30 35 40 45 50 55 60 дозволяють підвищити жорсткість конструкції й забезпечити високу площинність приєднаних лицювальних конструкцій. На лицьовій стороні сплощеної секції напроти розташування ребер жорсткості й місця з'єднання сплощеної секції із кріпильною й бічною секціями є канавки для усунення утяжки матеріалу, що виключає внутрішнє напруження матеріалу, з якого виготовлений профіль, і як наслідок - підвищує надійність і довговічність конструкції профілю. На боці лицьової сторони сплощеної секції напроти приливка є ступінчастий виступ, на який укладається крайка приєднуваної лицювальної панелі, при цьому між торцем крайки приєднуваної лицювальної панелі й місцем утворення східця на сплощеній секції утворюється канавка, ідентична канавці для усунення утяжки матеріалу. На торцевих сторонах сплощеної секції є скоси, при цьому при приєднанні зверху й знизу лицювальних профілів між торцем крайки приєднуваних лицювальних профілів і торцевими сторонами сплощеної секції утворюються канавки, які ідентичні канавці для усунення утяжки матеріалу. Усе це забезпечує практично ідеально рівну лицьову поверхню з'єднуваних лицювальних панелей. Виступи, наявні на одній торцевій стороні сплощеної й бічної секцій, розташовані напроти пазів, розташованих між виступами на протилежній торцевій стороні сплощеної й бічної секцій. При цьому геометрична форма кожного виступу є переверненим дзеркальним відображенням геометричної форми паза, розташованого на іншій торцевій стороні сплощеної або бічної секції напроти відповідного виступу. На бічних сторонах виступів є фаски, а на тильній стороні виступів є монтажні ребра. Наявність виступів, пазів і фасок забезпечує надійніше з'єднання лицювальних профілів. На крайках торцевих сторін з тильної сторони сплощеної й бічної секцій напроти пазів розташовані виїмки з можливістю розміщення виступів приєднуваних зверху й знизу лицювальних профілів, причому глибина кожної виїмки принаймні не менше висоти розташовуваного в ній виступу й плавно зменшується від торця до середини профілю, при цьому принаймні на одній виїмці, розташованій на сплощеній секції, є щонайменше один приливок для упору приєднуваного лицювального профілю, що також дозволяє підвищити надійність з'єднання лицювальних профілів. Лицьова поверхня сплощеної й бічної секцій виконані з декором. Перевага таких удосконалень лицювального профілю полягає в істотному підвищенні жорсткості конструкції самого профілю завдяки наявності вертикально орієнтованої кріпильної секції й приливку й горизонтально орієнтованих ребер жорсткості, розташованих на тильній стороні сплощеної секції й тильних сторонах виступів. Наявність же виступів з фасками й виїмок на сплощеній і бічній секціях, приливка, а також наявність можливості відгинання бічної секції відносно кріпильної секції дозволяє підвищити надійність конструкції при монтажі-з'єднанні з бічними лицювальними панелями й іншими лицювальними профілями внаслідок високої жорсткості конструкції, у тому числі завдяки усуненню можливості кутового зсуву одного профілю відносно приєднуваних профілів. Далі суть корисної моделі пояснюється докладним описом її конструкції й способу монтажу з посиланнями на прикладені креслення, де зображені на: фіг. 1 - загальний вид лицювального профілю; фіг. 2 - вид профілю з лицьової сторони; фіг. 3 - вид профілю з бічної сторони; фіг. 4 - вид профілю в розрізі А-А на фіг.2. Варіант виконання корисної моделі. Лицювальний профіль (фіг. 1), виготовлений методом лиття під тиском, має сплощену секцію 1 для прикріплення до однієї зі стін кута будинку чи приміщення або віконного чи дверного прорізу, бічну секцію 2, що має сплощену частину 3, з'єднану з бічною стороною сплощеної секції 1, причому поверхня лицьової сторони 4 сплощеної частини 3 бічної секції 2 знаходиться в одній площині з лицьовою поверхнею 5 сплощеної секції 1, і закруглену у бік кріпильної секції 6 частину 7, та кріпильну секцію 6 для прикріплення до іншої стіни кута будинку чи приміщення або віконного чи дверного прорізу, розташовану з тильної сторони 8 сплощеної секції 1 і з'єднану зі сплощеною 1 і бічною 2 секціями в місці їх з'єднання 9, причому між кріпильною б і бічною 2 секціями є зазор 10 з можливістю розміщення між цими секціями приєднуваної лицювальної панелі, а на верхніх і нижніх торцевих сторонах сплощеної 1 і бічної 2 секцій є виступи 11 (фіг. 2) для приєднання зверху й знизу інших приєднуваних лицювальних профілів. Бічна секція 2 виконана з можливістю пружного відгинання відносно кріпильної секції 6. Кріпильна секція 6 розташована стосовно тильної поверхні 8 сплощеної секції 1 під кутом, наприклад, 90°, і в ній є монтажні отвори 12 (фіг. 3) для її кріплення до стіни кута, причому отвори 12 розташовані за границею бічної секції 2 з можливістю вільного доступу. 2 UA 84812 U 5 10 15 20 25 30 35 На тильній стороні 8 сплощеної секції 1 із протилежної сторони від місця розташування кріпильної секції 6 вздовж бічної сторони 13 з відступом від торця 14 бічної сторони 13 розташований приливок 15 (фіг. 4) для упору приєднуваної лицювальної панелі, а між кріпильною секцією 6 і приливком 15 розташовані ребра 16 жорсткості. На лицьовій стороні 5 сплощеної секції 1 напроти розташування ребер 16 жорсткості й місця 9 з'єднання сплощеної секції 1 із кріпильною 6 і бічною 2 секціями є канавки 17 для усунення утяжки матеріалу. На бічній стороні 13 з лицьової сторони 5 сплощеної секції 1 напроти приливка 15 є ступінчастий виступ 18, на який укладається крайка приєднуваної лицювальної панелі, при цьому між торцем крайки приєднуваної лицювальної панелі й місцем 19 утворення східця на сплощеній секції 1 утворюється канавка, ідентична канавці 17 для усунення утяжки матеріалу. На торцевих сторонах 20 і 21 сплощеної секції 1 є скоси 22, при цьому при приєднанні зверху й знизу лицювальних профілів між торцем крайки приєднуваних лицювальних профілів і торцевими сторонами 20 і 21 сплощеної секції 1 утворюються канавки, ідентичні канавці 17 для усунення утяжки матеріалу. Виступи 11, наявні на одній торцевій стороні, наприклад, 20 сплощеної 1 і бічної 2 секцій, розташовані напроти пазів 23, розташованих між виступами 11 на протилежній торцевій стороні 21 сплощеної 1 і бічної 2 секцій. При цьому геометрична форма кожного виступу 11 є переверненим дзеркальним відображенням геометричної форми паза 23, розташованого на іншій торцевій стороні сплощеної 1 або бічної 2 секцій напроти відповідного виступу 11. На бічних сторонах 24 виступів 11 є фаски 25, а на тильній стороні 26 виступів 11 є монтажні ребра 27. На крайках торцевих сторін 20 і 21 з тильної сторони 8 сплощеної 1 і бічної 2 секцій напроти пазів 23 розташовані виїмки 28 з можливістю розміщення виступів 11 приєднуваних зверху й знизу лицювальних профілів, причому глибина кожної виїмки 28 принаймні не менша висоти розташовуваного в ній виступу 11 і плавно зменшується від торця до середини профілю, при цьому щонайменше на одній виїмці 28, розташованій на сплощеній секції 1, є, щонайменше один приливок 29 для упору приєднуваного лицювального профілю. Монтаж лицювального профілю здійснюється в такий спосіб. Профіль притуляють до стін кута приміщення й через наявні в кріпильній секції 6 отвори 12 прикріплюють до стіни. У зазор 10, ширина якого приблизно відповідає товщині лицювальної панелі, між кріпильною секцією 6 і бічною секцією 2 профілю вставляють лицювальну панель. До іншої бічної сторони сплощеної секції 1 профілю приєднують іншу лицювальну панель. При цьому приливок 15, наявний на тильній стороні 8 сплощеної секції 1, забезпечує з'єднання лицювальної панелі із профілем так, що між лицювальною панеллю й профілем на лицьовій поверхні утворюється канавка 17. Зверху й знизу до профілю приєднують інші профілі завдяки наявності виступів 11 і пазів 23 з виїмками 28, що забезпечує їхнє міцне й надійне з'єднання. Корисна модель може бути легко виготовлена із сучасних матеріалів на базі існуючої технології й може бути найефективніше використана для облицювання зовнішніх кутів будинків, приміщень, віконних і дверних прорізів. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 60 1. Лицювальний профіль, що містить сплощену секцію для прикріплення до однієї зі стін кута будинку чи приміщення або віконного чи дверного прорізу, який відрізняється тим, що бічна секція, яка має сплощену частину, з'єднана з бічною стороною сплощеної секції, причому поверхня лицьової сторони сплощеної частини бічної секції знаходиться в одній площині з лицьовою поверхнею сплощеної секції, та закруглену у бік кріпильної секції частину, і кріпильну секцію для прикріплення до іншої стіни кута будинку чи приміщення або віконного чи дверного прорізу, розташовану з тильної сторони сплощеної секції й з'єднану зі сплощеною й бічною секціями в місці їх з'єднання, причому між кріпильною й бічною секціями є зазор з можливістю розміщення між цими секціями приєднуваної лицювальної панелі, а на верхніх і нижніх торцевих сторонах сплощеної й бічної секцій є виступи для приєднання зверху й знизу інших лицювальних профілів. 2. Лицювальний профіль за п. 1, який відрізняється тим, що бічна секція виконана з можливістю пружного відгинання відносно кріпильної секції. 3. Лицювальний профіль за п. 1, який відрізняється тим, що кріпильна секція розташована стосовно тильної поверхні сплощеної секції під кутом від 80 до 100°. 4. Лицювальний профіль за п. 2 або п. 3, який відрізняється тим, що в кріпильній секції є монтажні отвори для її кріплення до стіни кута, причому отвори розташовані за границею бічної секції з можливістю вільного доступу. 3 UA 84812 U 5 10 15 20 25 30 35 5. Лицювальний профіль за п. 1, який відрізняється тим, що на тильній стороні сплощеної секції із протилежної сторони від місця розташування кріпильної секції вздовж бічної сторони з відступом від торця бічної сторони розташований приливок для упору приєднуваної лицювальної панелі. 6. Лицювальний профіль за п. 1 або п. 5, який відрізняється тим, що між кріпильною секцією й приливком розташоване щонайменше одне ребро жорсткості. 7. Лицювальний профіль за п. 1, який відрізняється тим, що на лицьовій стороні сплощеної секції напроти розташування ребер жорсткості й місця з'єднання сплощеної секції із кріпильною й бічною секціями є канавки для усунення утяжки матеріалу, з якого виготовлений профіль. 8. Лицювальний профіль за п. 1, який відрізняється тим, що на боці лицьової сторони сплощеної секції напроти приливку є східчастий виступ, на який укладається крайка приєднуваної лицювальної панелі, при цьому між торцем крайки приєднуваної лицювальної панелі й місцем утворення східця на сплощеній секції утворюється канавка, ідентична канавці для усунення утяжки матеріалу. 9. Лицювальний профіль за п. 1, який відрізняється тим, що на торцевих сторонах сплощеної секції є скоси, причому при приєднанні зверху й знизу лицювальних профілів між торцем крайки приєднуваних лицювальних профілів і торцевими сторонами сплощеної секції утворюються канавки, які ідентичні канавці для усунення утяжки матеріалу. 10. Лицювальний профіль за п. 1, який відрізняється тим, що виступи, наявні на одній торцевій стороні сплощеної й бічної секцій, розташовані напроти пазів, розташованих між виступами на протилежній торцевій стороні сплощеної й бічної секцій. 11. Лицювальний профіль за п. 10, який відрізняється тим, що геометрична форма кожного виступу є переверненим дзеркальним відображенням геометричної форми паза, розташованого на іншій торцевій стороні сплощеної або бічної секції напроти відповідного виступу. 12. Лицювальний профіль за п. 10 або п. 11, який відрізняється тим, що на бічних сторонах виступів є фаски. 13. Лицювальний профіль за п. 10 або п. 11, який відрізняється тим, що на тильній стороні виступів є монтажні ребра. 14. Лицювальний профіль за п. 1, який відрізняється тим, що на крайках торцевих сторін з тильної сторони сплощеної й бічної секцій напроти пазів розташовані виїмки з можливістю розміщення виступів приєднуваних зверху й знизу лицювальних профілів, причому глибина кожної виїмки принаймні не менше висоти розташовуваного в ній виступу й плавно зменшується від торця до середини профілю. 15. Лицювальний профіль за п. 14, який відрізняється тим, що принаймні на одній виїмці, розташованій на сплощеній секції, є щонайменше один приливок для упору приєднуваного лицювального профілю. 16. Лицювальний профіль за п. 1, який відрізняється тим, що лицьова поверхня сплощеної й бічної секцій виконана з декором. 4 UA 84812 U 5 UA 84812 U 6 UA 84812 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
