Зовнішній кутик для облицювання зовнішніх кутів будинків

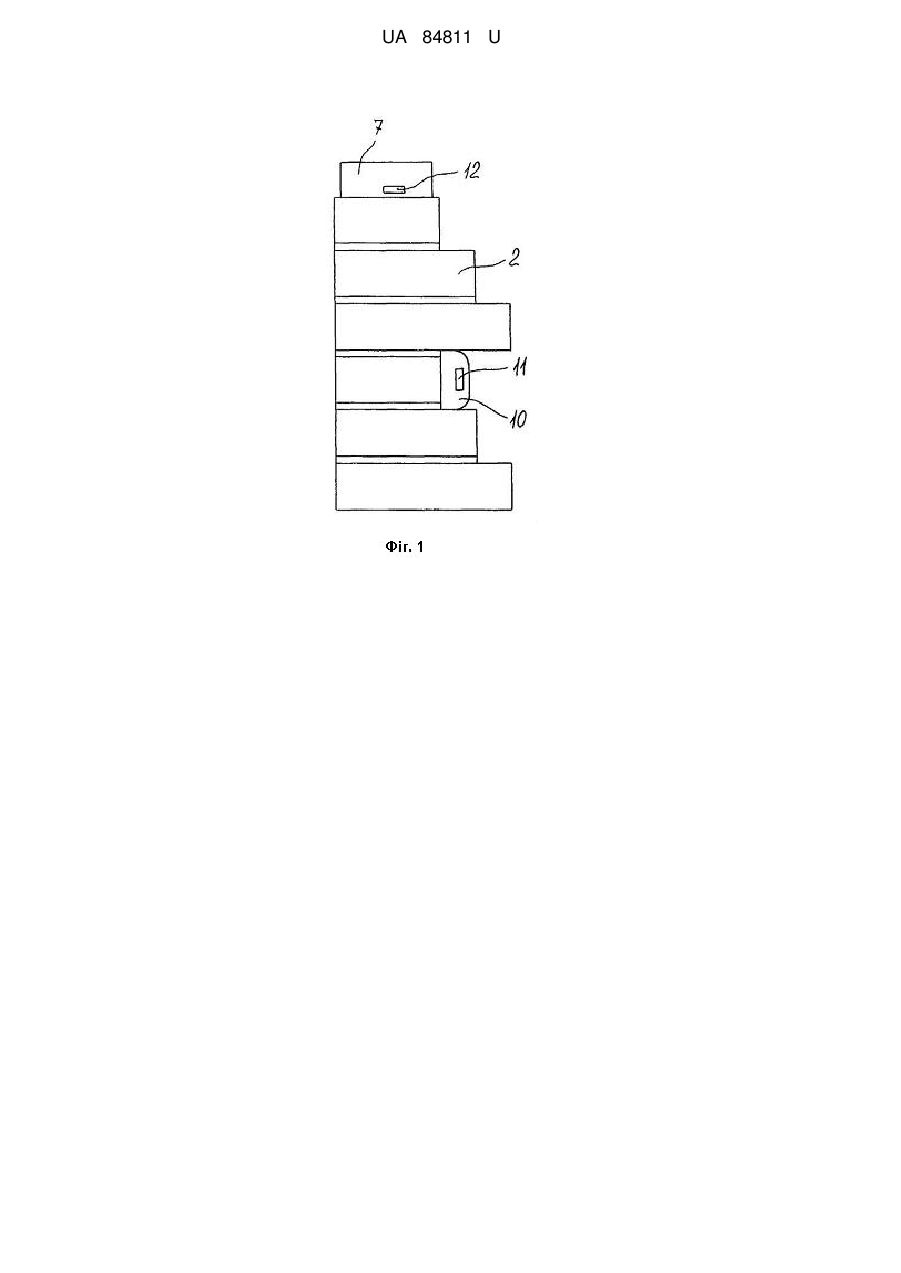

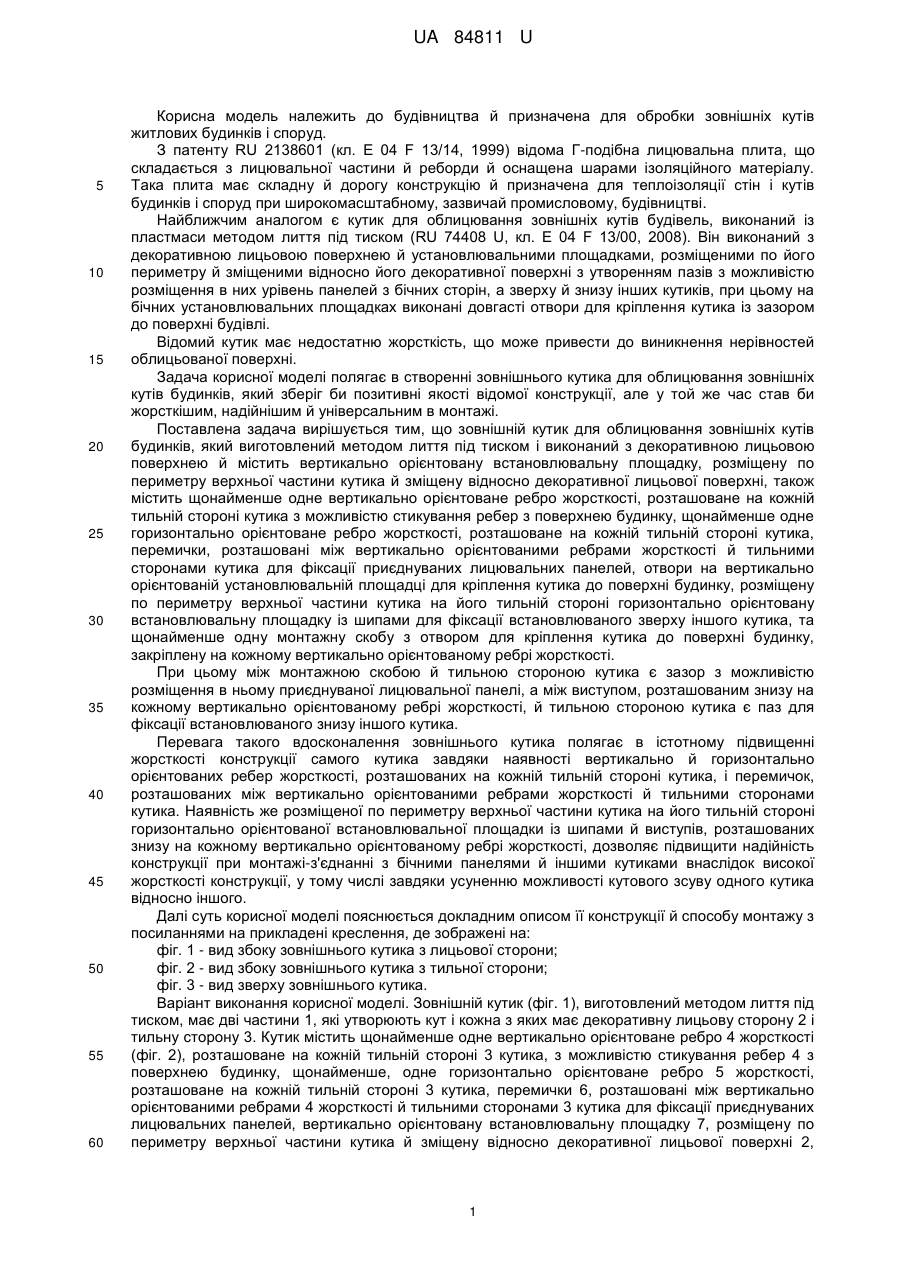

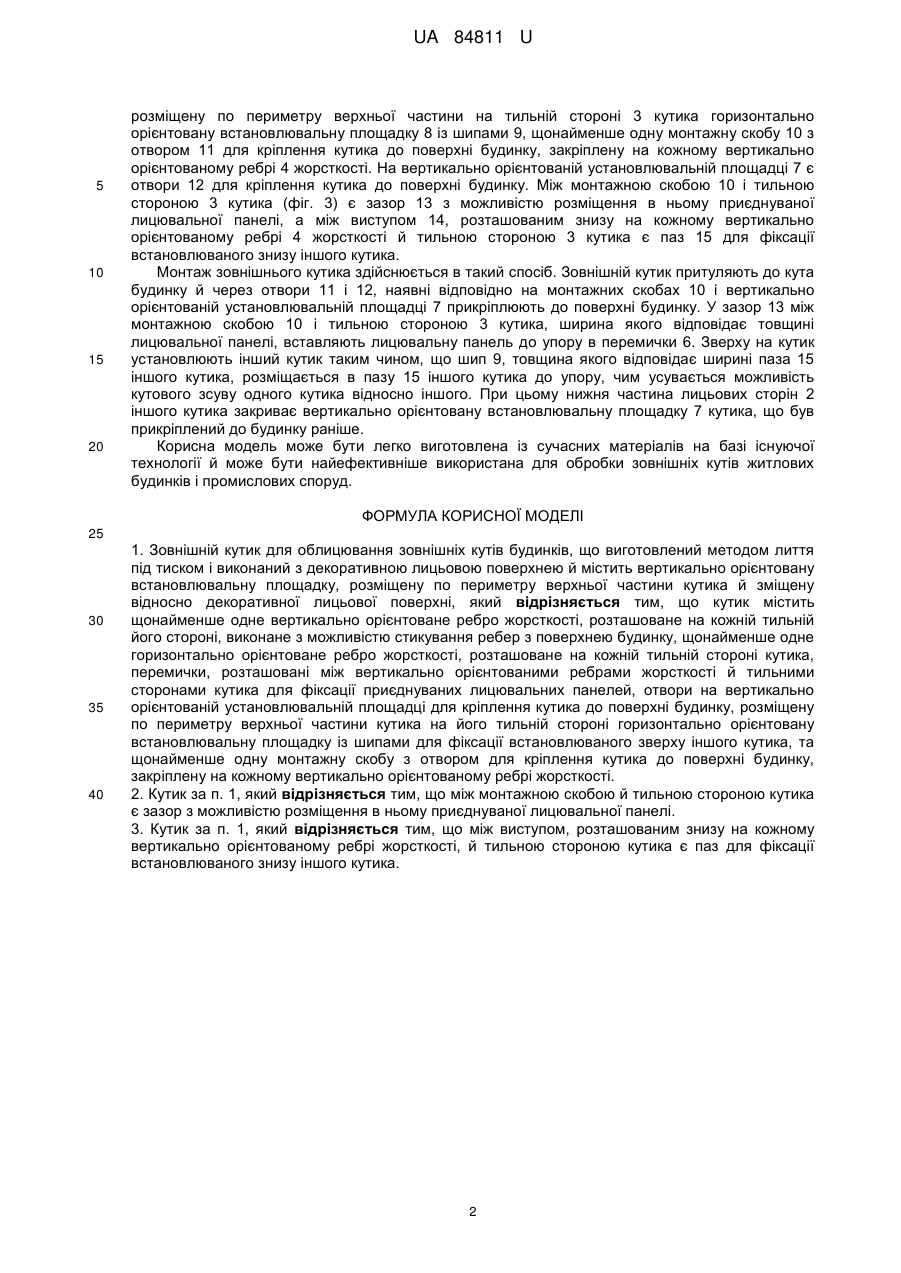

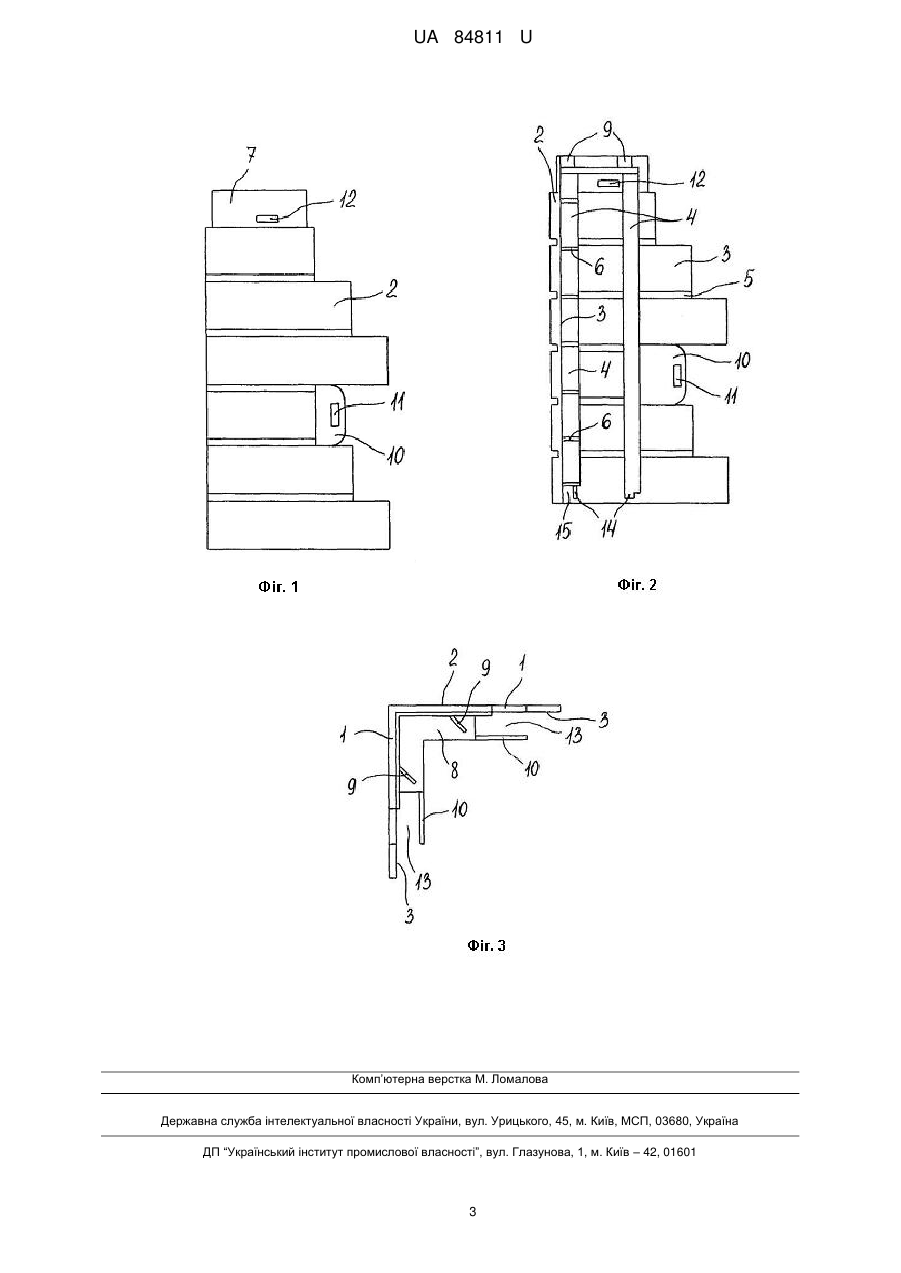

Реферат: Зовнішній кутик для облицювання зовнішніх кутів будинків має дві частини, які утворюють кут, і кожна з яких має декоративну лицьову сторін і тильну сторону, щонайменше одне вертикально орієнтоване ребро жорсткості, розташоване на кожній тильній стороні кутика, щонайменше одне горизонтально орієнтоване ребро жорсткості, перемички, розташовані між вертикально орієнтованими ребрами жорсткості та тильними сторонами кутика, вертикально орієнтовану встановлювальну площадку, розміщену по периметру верхньої частини кутика й зміщену відносно декоративної лицьової поверхні, розміщену по периметру верхньої частини на тильній стороні кутика горизонтально орієнтовану встановлювальну площадку із шипами, щонайменше одну монтажну скобу з отвором з можливістю кріплення кутика до поверхні будинку, закріплену на кожному вертикально орієнтованому ребрі жорсткості. На вертикально орієнтованій установлювальній площадці є отвори для кріплення кутика до поверхні будинку. Між монтажною скобою і тильною стороною кутика є зазор з можливістю розміщення в ньому приєднуваної лицювальної панелі, а між виступом, що розташований знизу на кожному вертикально орієнтованому ребрі жорсткості, й тильною стороною кутика є паз для фіксації встановлюваного знизу іншого кутика. UA 84811 U (54) ЗОВНІШНІЙ КУТИК ДЛЯ ОБЛИЦЮВАННЯ ЗОВНІШНІХ КУТІВ БУДИНКІВ UA 84811 U UA 84811 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва й призначена для обробки зовнішніх кутів житлових будинків і споруд. З патенту RU 2138601 (кл. Ε 04 F 13/14, 1999) відома Г-подібна лицювальна плита, що складається з лицювальної частини й реборди й оснащена шарами ізоляційного матеріалу. Така плита має складну й дорогу конструкцію й призначена для теплоізоляції стін і кутів будинків і споруд при широкомасштабному, зазвичай промисловому, будівництві. Найближчим аналогом є кутик для облицювання зовнішніх кутів будівель, виконаний із пластмаси методом лиття під тиском (RU 74408 U, кл. Ε 04 F 13/00, 2008). Він виконаний з декоративною лицьовою поверхнею й установлювальними площадками, розміщеними по його периметру й зміщеними відносно його декоративної поверхні з утворенням пазів з можливістю розміщення в них урівень панелей з бічних сторін, а зверху й знизу інших кутиків, при цьому на бічних установлювальних площадках виконані довгасті отвори для кріплення кутика із зазором до поверхні будівлі. Відомий кутик має недостатню жорсткість, що може привести до виникнення нерівностей облицьованої поверхні. Задача корисної моделі полягає в створенні зовнішнього кутика для облицювання зовнішніх кутів будинків, який зберіг би позитивні якості відомої конструкції, але у той же час став би жорсткішим, надійнішим й універсальним в монтажі. Поставлена задача вирішується тим, що зовнішній кутик для облицювання зовнішніх кутів будинків, який виготовлений методом лиття під тиском і виконаний з декоративною лицьовою поверхнею й містить вертикально орієнтовану встановлювальну площадку, розміщену по периметру верхньої частини кутика й зміщену відносно декоративної лицьової поверхні, також містить щонайменше одне вертикально орієнтоване ребро жорсткості, розташоване на кожній тильній стороні кутика з можливістю стикування ребер з поверхнею будинку, щонайменше одне горизонтально орієнтоване ребро жорсткості, розташоване на кожній тильній стороні кутика, перемички, розташовані між вертикально орієнтованими ребрами жорсткості й тильними сторонами кутика для фіксації приєднуваних лицювальних панелей, отвори на вертикально орієнтованій установлювальній площадці для кріплення кутика до поверхні будинку, розміщену по периметру верхньої частини кутика на його тильній стороні горизонтально орієнтовану встановлювальну площадку із шипами для фіксації встановлюваного зверху іншого кутика, та щонайменше одну монтажну скобу з отвором для кріплення кутика до поверхні будинку, закріплену на кожному вертикально орієнтованому ребрі жорсткості. При цьому між монтажною скобою й тильною стороною кутика є зазор з можливістю розміщення в ньому приєднуваної лицювальної панелі, а між виступом, розташованим знизу на кожному вертикально орієнтованому ребрі жорсткості, й тильною стороною кутика є паз для фіксації встановлюваного знизу іншого кутика. Перевага такого вдосконалення зовнішнього кутика полягає в істотному підвищенні жорсткості конструкції самого кутика завдяки наявності вертикально й горизонтально орієнтованих ребер жорсткості, розташованих на кожній тильній стороні кутика, і перемичок, розташованих між вертикально орієнтованими ребрами жорсткості й тильними сторонами кутика. Наявність же розміщеної по периметру верхньої частини кутика на його тильній стороні горизонтально орієнтованої встановлювальної площадки із шипами й виступів, розташованих знизу на кожному вертикально орієнтованому ребрі жорсткості, дозволяє підвищити надійність конструкції при монтажі-з'єднанні з бічними панелями й іншими кутиками внаслідок високої жорсткості конструкції, у тому числі завдяки усуненню можливості кутового зсуву одного кутика відносно іншого. Далі суть корисної моделі пояснюється докладним описом її конструкції й способу монтажу з посиланнями на прикладені креслення, де зображені на: фіг. 1 - вид збоку зовнішнього кутика з лицьової сторони; фіг. 2 - вид збоку зовнішнього кутика з тильної сторони; фіг. 3 - вид зверху зовнішнього кутика. Варіант виконання корисної моделі. Зовнішній кутик (фіг. 1), виготовлений методом лиття під тиском, має дві частини 1, які утворюють кут і кожна з яких має декоративну лицьову сторону 2 і тильну сторону 3. Кутик містить щонайменше одне вертикально орієнтоване ребро 4 жорсткості (фіг. 2), розташоване на кожній тильній стороні 3 кутика, з можливістю стикування ребер 4 з поверхнею будинку, щонайменше, одне горизонтально орієнтоване ребро 5 жорсткості, розташоване на кожній тильній стороні 3 кутика, перемички 6, розташовані між вертикально орієнтованими ребрами 4 жорсткості й тильними сторонами 3 кутика для фіксації приєднуваних лицювальних панелей, вертикально орієнтовану встановлювальну площадку 7, розміщену по периметру верхньої частини кутика й зміщену відносно декоративної лицьової поверхні 2, 1 UA 84811 U 5 10 15 20 розміщену по периметру верхньої частини на тильній стороні 3 кутика горизонтально орієнтовану встановлювальну площадку 8 із шипами 9, щонайменше одну монтажну скобу 10 з отвором 11 для кріплення кутика до поверхні будинку, закріплену на кожному вертикально орієнтованому ребрі 4 жорсткості. На вертикально орієнтованій установлювальній площадці 7 є отвори 12 для кріплення кутика до поверхні будинку. Між монтажною скобою 10 і тильною стороною 3 кутика (фіг. 3) є зазор 13 з можливістю розміщення в ньому приєднуваної лицювальної панелі, а між виступом 14, розташованим знизу на кожному вертикально орієнтованому ребрі 4 жорсткості й тильною стороною 3 кутика є паз 15 для фіксації встановлюваного знизу іншого кутика. Монтаж зовнішнього кутика здійснюється в такий спосіб. Зовнішній кутик притуляють до кута будинку й через отвори 11 і 12, наявні відповідно на монтажних скобах 10 і вертикально орієнтованій установлювальній площадці 7 прикріплюють до поверхні будинку. У зазор 13 між монтажною скобою 10 і тильною стороною 3 кутика, ширина якого відповідає товщині лицювальної панелі, вставляють лицювальну панель до упору в перемички 6. Зверху на кутик установлюють інший кутик таким чином, що шип 9, товщина якого відповідає ширині паза 15 іншого кутика, розміщається в пазу 15 іншого кутика до упору, чим усувається можливість кутового зсуву одного кутика відносно іншого. При цьому нижня частина лицьових сторін 2 іншого кутика закриває вертикально орієнтовану встановлювальну площадку 7 кутика, що був прикріплений до будинку раніше. Корисна модель може бути легко виготовлена із сучасних матеріалів на базі існуючої технології й може бути найефективніше використана для обробки зовнішніх кутів житлових будинків і промислових споруд. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 1. Зовнішній кутик для облицювання зовнішніх кутів будинків, що виготовлений методом лиття під тиском і виконаний з декоративною лицьовою поверхнею й містить вертикально орієнтовану встановлювальну площадку, розміщену по периметру верхньої частини кутика й зміщену відносно декоративної лицьової поверхні, який відрізняється тим, що кутик містить щонайменше одне вертикально орієнтоване ребро жорсткості, розташоване на кожній тильній його стороні, виконане з можливістю стикування ребер з поверхнею будинку, щонайменше одне горизонтально орієнтоване ребро жорсткості, розташоване на кожній тильній стороні кутика, перемички, розташовані між вертикально орієнтованими ребрами жорсткості й тильними сторонами кутика для фіксації приєднуваних лицювальних панелей, отвори на вертикально орієнтованій установлювальній площадці для кріплення кутика до поверхні будинку, розміщену по периметру верхньої частини кутика на його тильній стороні горизонтально орієнтовану встановлювальну площадку із шипами для фіксації встановлюваного зверху іншого кутика, та щонайменше одну монтажну скобу з отвором для кріплення кутика до поверхні будинку, закріплену на кожному вертикально орієнтованому ребрі жорсткості. 2. Кутик за п. 1, який відрізняється тим, що між монтажною скобою й тильною стороною кутика є зазор з можливістю розміщення в ньому приєднуваної лицювальної панелі. 3. Кутик за п. 1, який відрізняється тим, що між виступом, розташованим знизу на кожному вертикально орієнтованому ребрі жорсткості, й тильною стороною кутика є паз для фіксації встановлюваного знизу іншого кутика. 2 UA 84811 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
