Обгінна муфта
Номер патенту: 32809
Опубліковано: 15.02.2001
Автори: Сороківський Олег Ігорович, Петренко Петро Якович, Малащенко Володимир Олександрович
Формула / Реферат
Обгінна муфта, що складається із веденої півмуфти, яка виконана у вигляді обойми, вставленої концентрично до ведучої півмуфти, причому на робочих поверхнях півмуфт, що дотикаються, виконані дзеркально розміщені один відносно одного спіралеподібні пази, в кожному з яких встановлено кульку, а на веденій півмуфті виконано кільцевий паз, спряжений зі спіралеподібними пазами, яка відрізняється тим, що робочі поверхні півмуфт виконані у вигляді зрізаних конусів, а кільцевий паз виконаний при меншій основі зрізаного конуса веденої півмуфти.
Текст

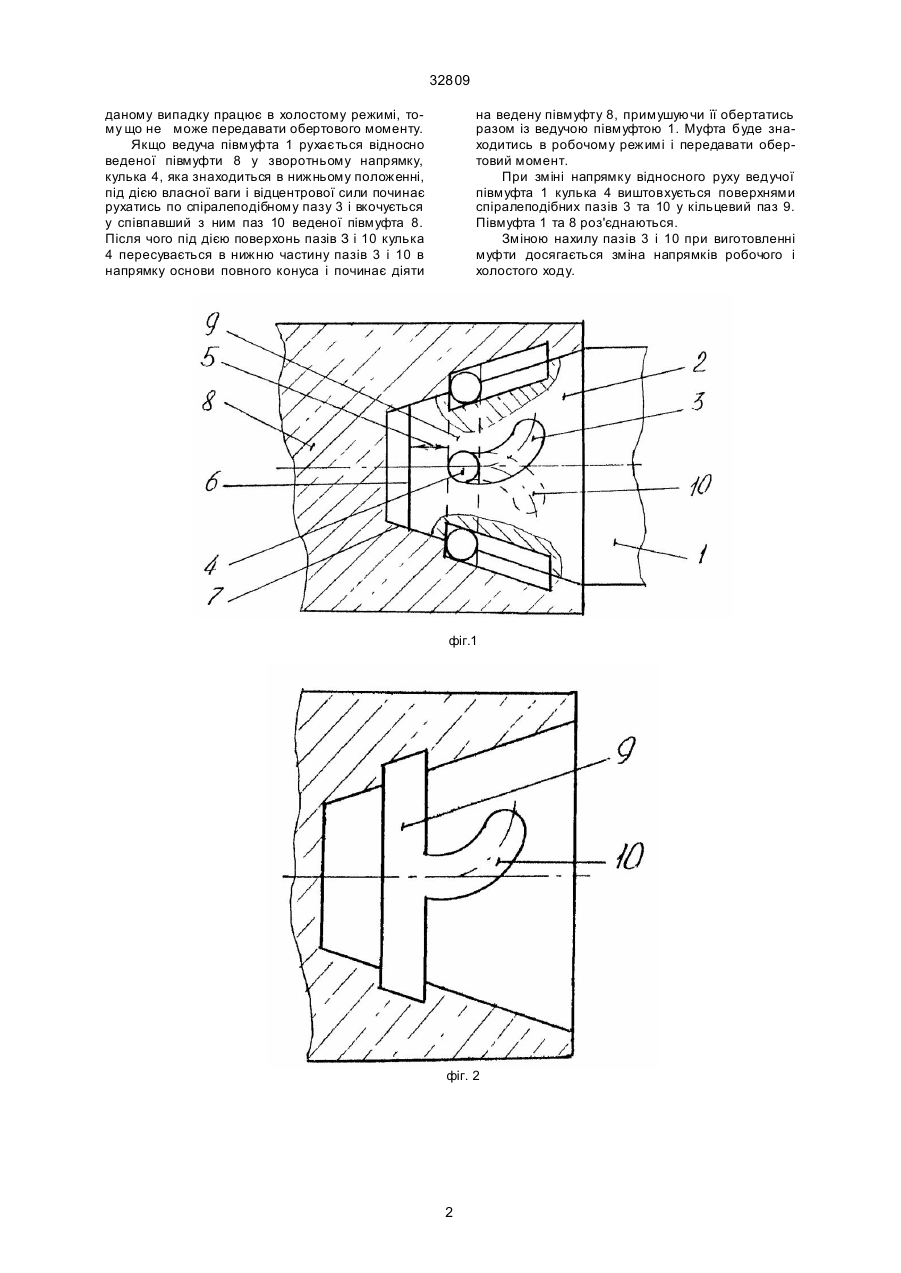

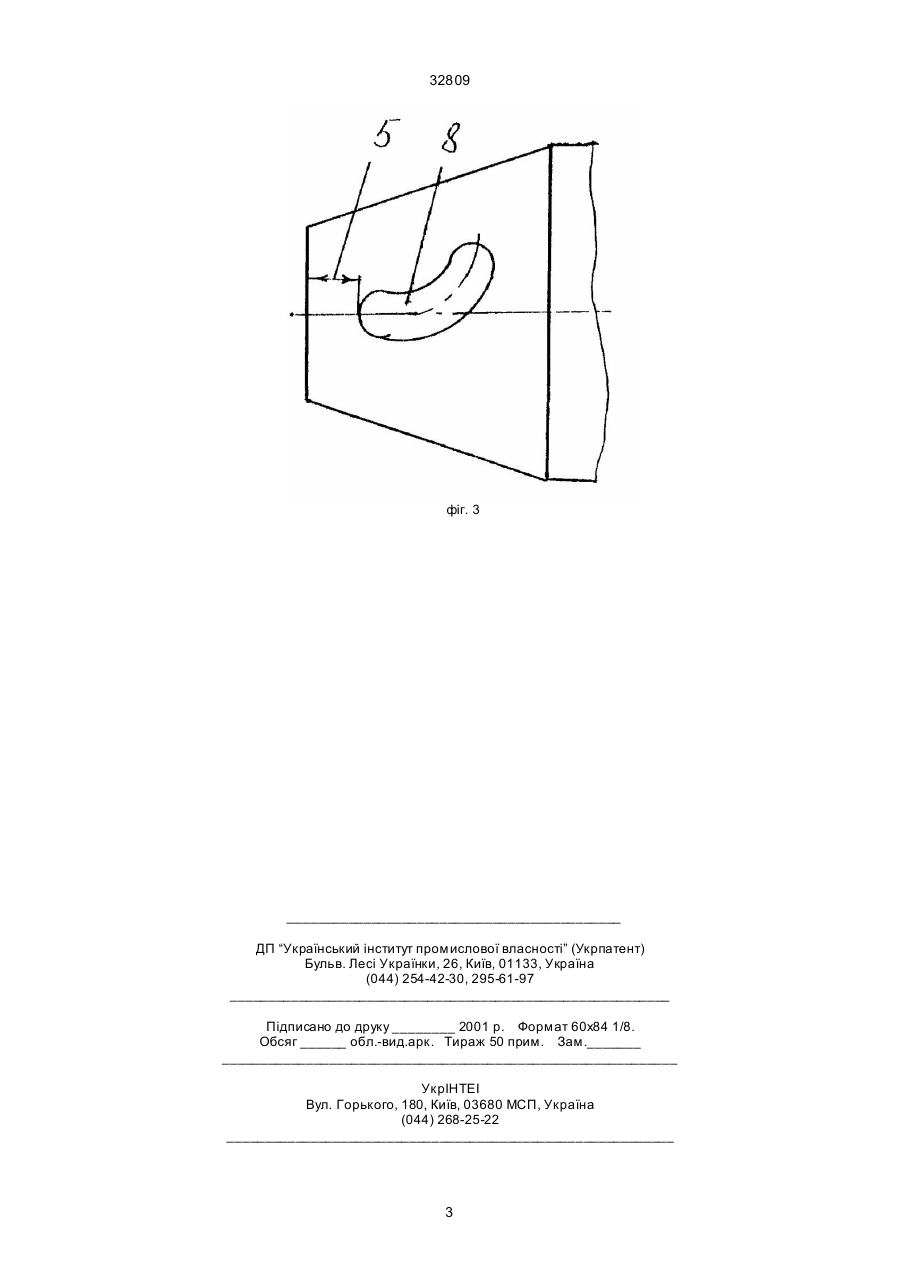

Обгінна муфта, що складається із веденої півмуфти, яка виконана у вигляді обойми, 32809 даному випадку працює в холостому режимі, тому що не може передавати обертового моменту. Якщо ведуча півмуфта 1 рухається відносно веденої півмуфти 8 у зворотньому напрямку, кулька 4, яка знаходиться в нижньому положенні, під дією власної ваги і відцентрової сили починає рухатись по спіралеподібному пазу 3 і вкочується у співпавший з ним паз 10 веденої півмуфта 8. Після чого під дією поверхонь пазів З і 10 кулька 4 пересувається в нижню частину пазів 3 і 10 в напрямку основи повного конуса і починає діяти на ведену півмуфту 8, примушуючи її обертатись разом із ведучою півмуфтою 1. Муфта буде знаходитись в робочому режимі і передавати обертовий момент. При зміні напрямку відносного руху ведучої півмуфта 1 кулька 4 виштовхується поверхнями спіралеподібних пазів 3 та 10 у кільцевий паз 9. Півмуфта 1 та 8 роз'єднаються. Зміною нахилу пазів 3 і 10 при виготовленні муфти досягається зміна напрямків робочого і холостого ходу. фіг.1 фіг. 2 2 32809 фіг. 3 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюFree-wheel clutch
Автори англійськоюMalaschenko Volodymyr Oleksandrovych, Petrenko Petro Yakovych, Sorokivskyi Oleh Ihorovych
Назва патенту російськоюОбгонная муфта
Автори російськоюМалащенко Владимир Александрович, Петренко Петр Яковлевич, Сорокивский Олег Игоревич
МПК / Мітки
МПК: F16D 41/00
