Контроль розподілу терміналів для послуги “точка-багато точок” у системі бездротового зв’язку

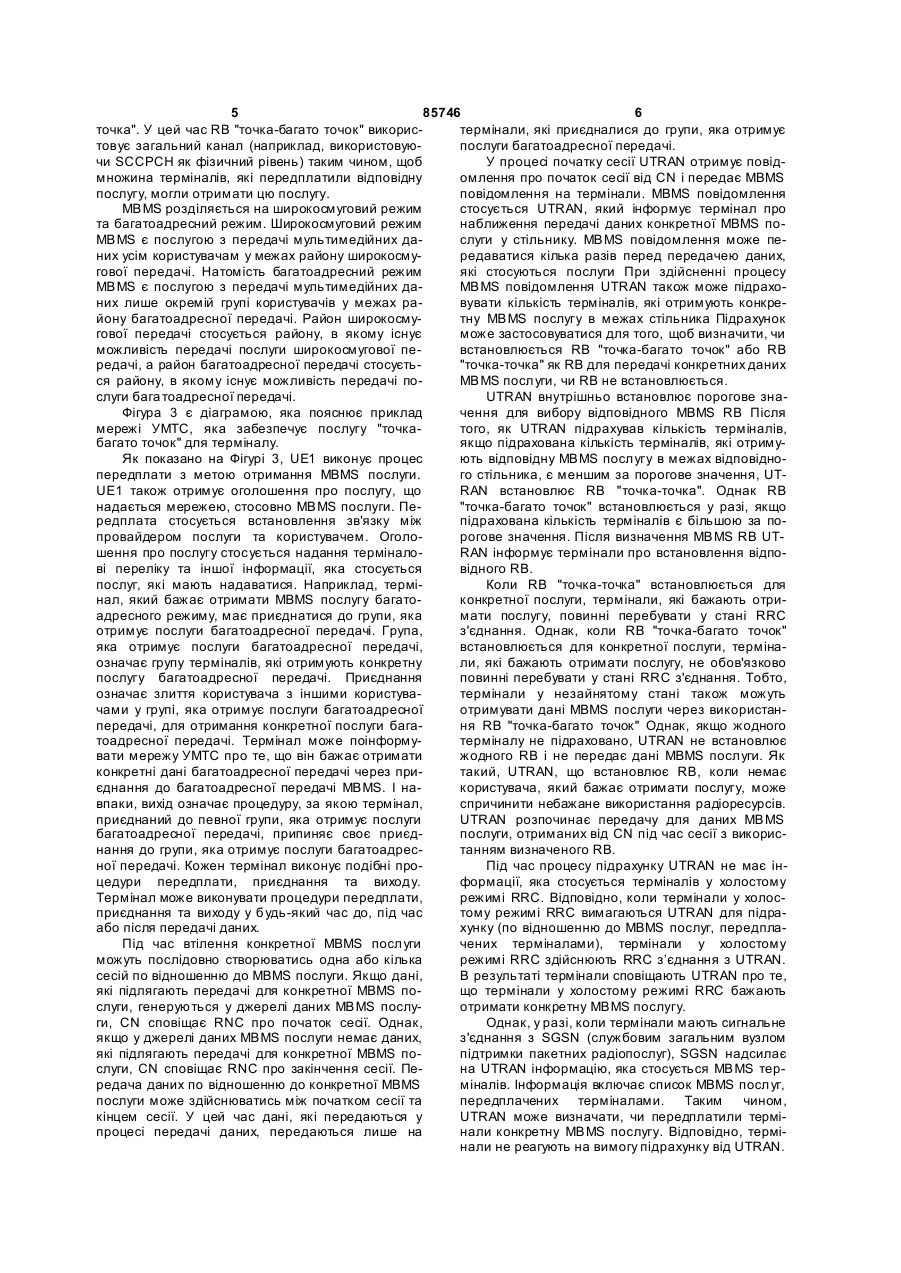

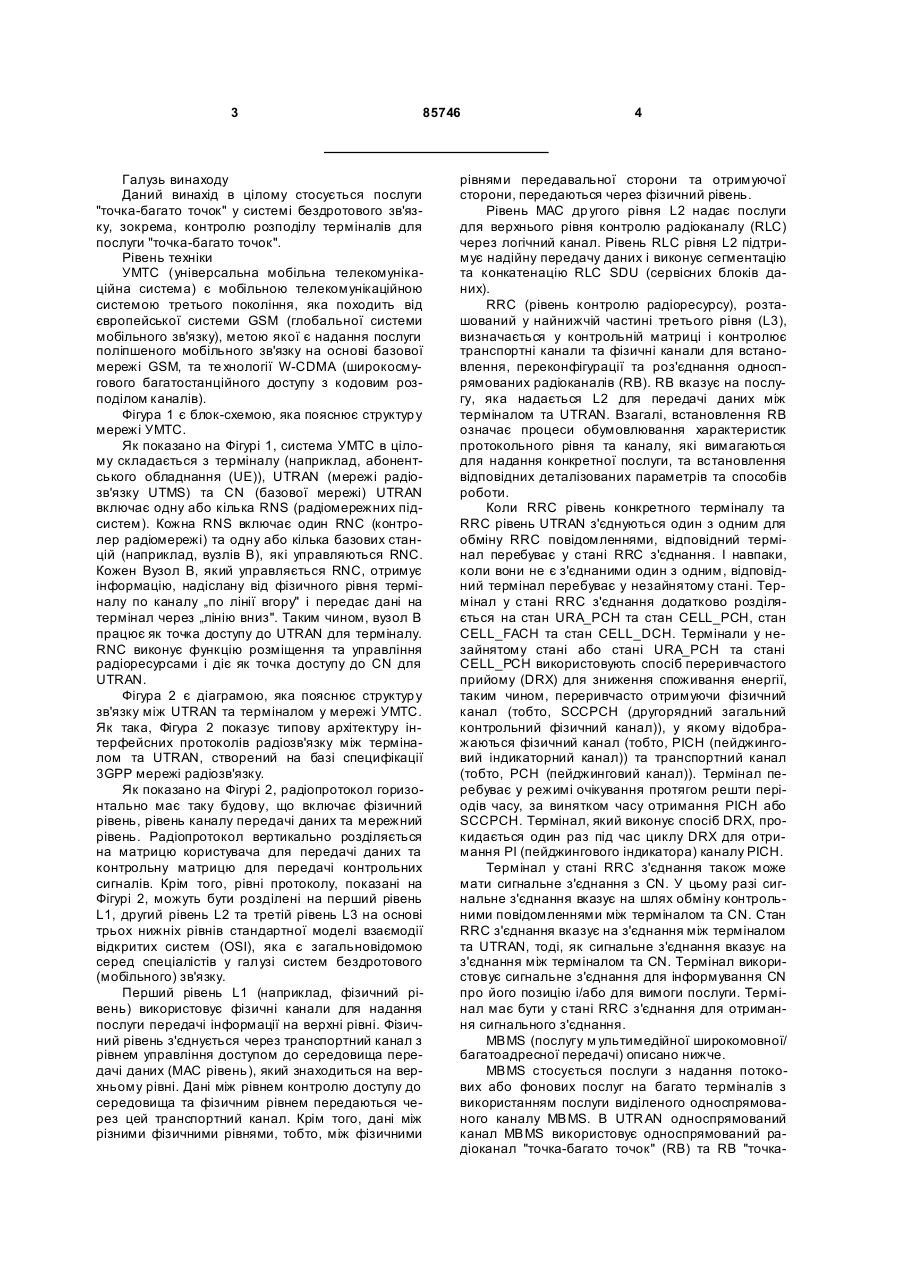

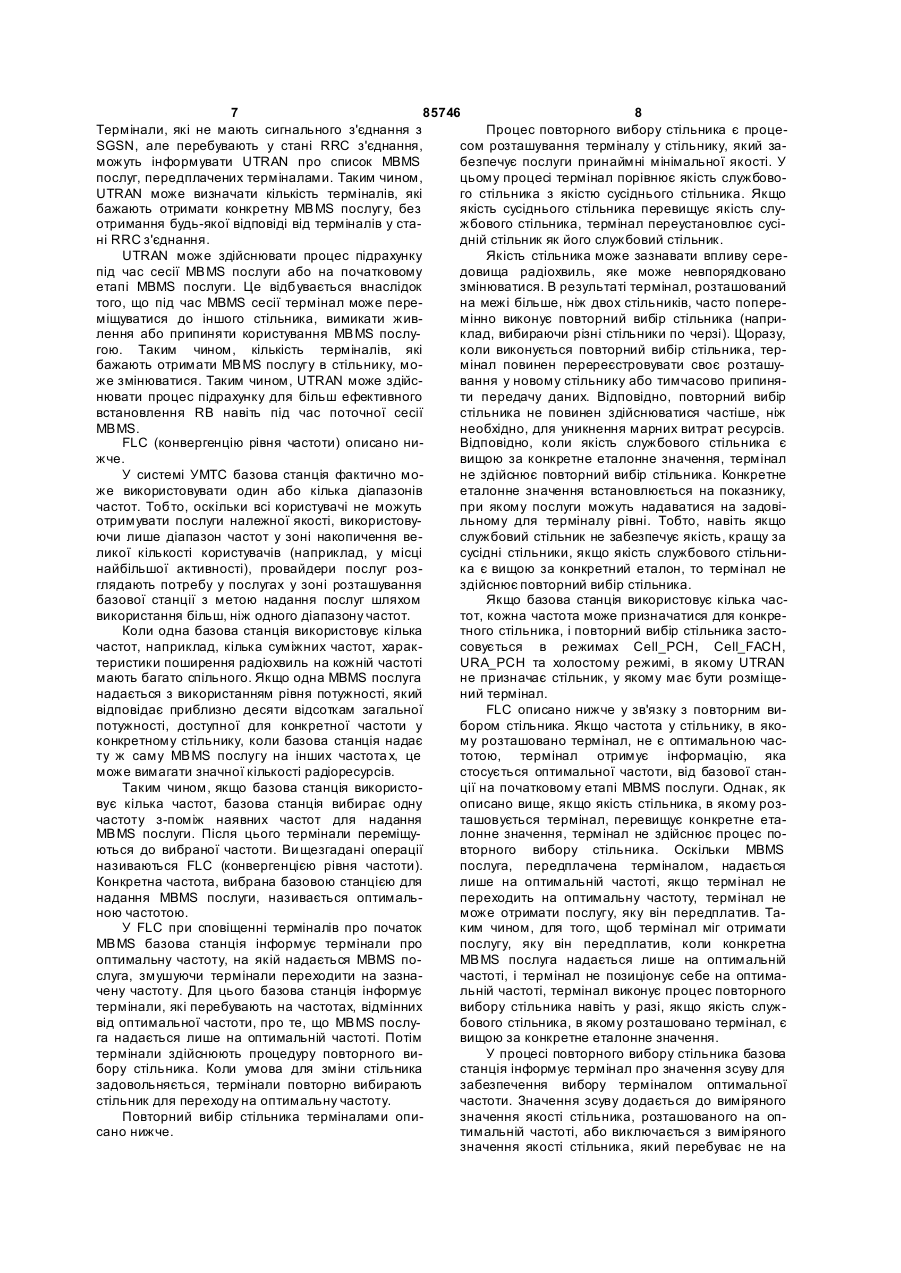

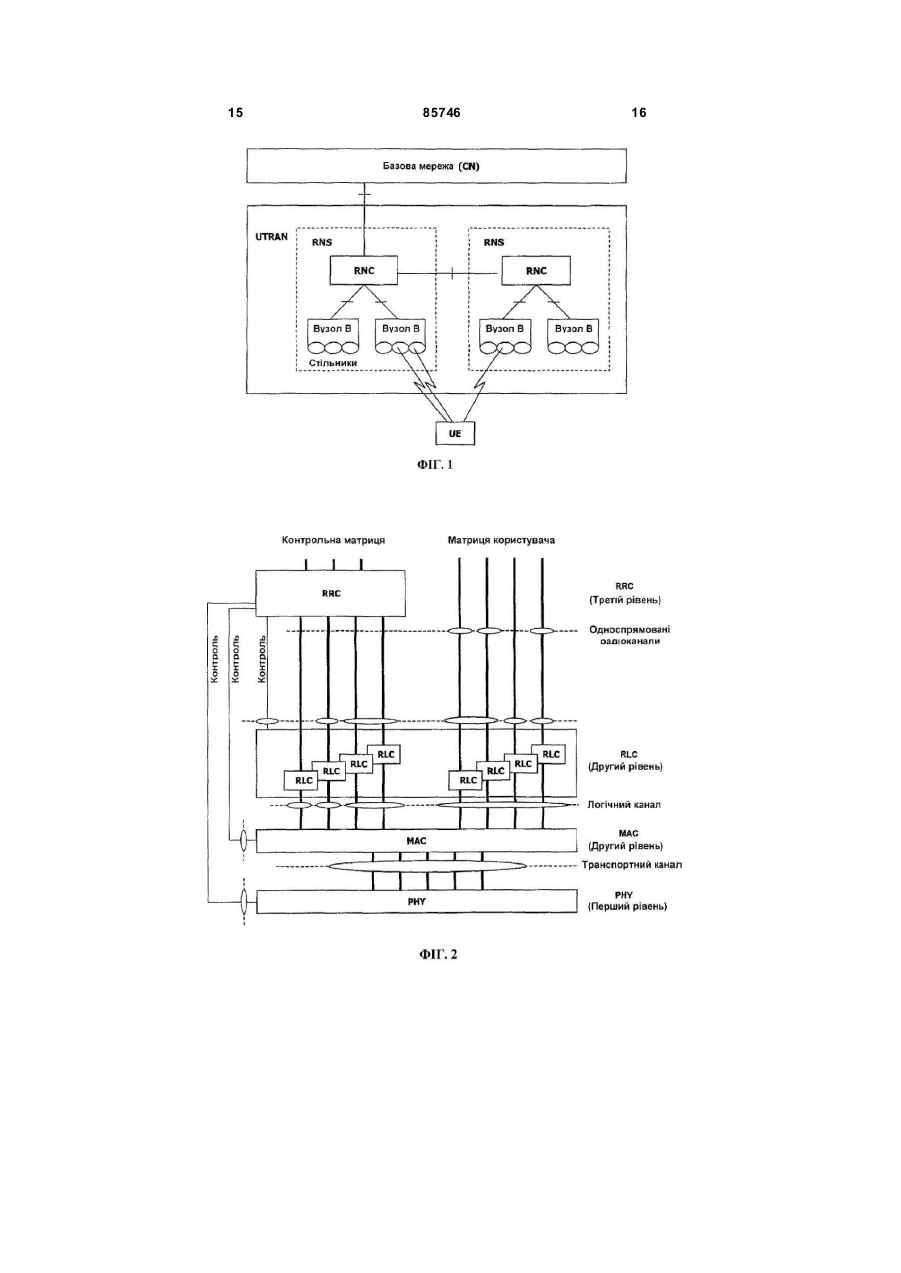

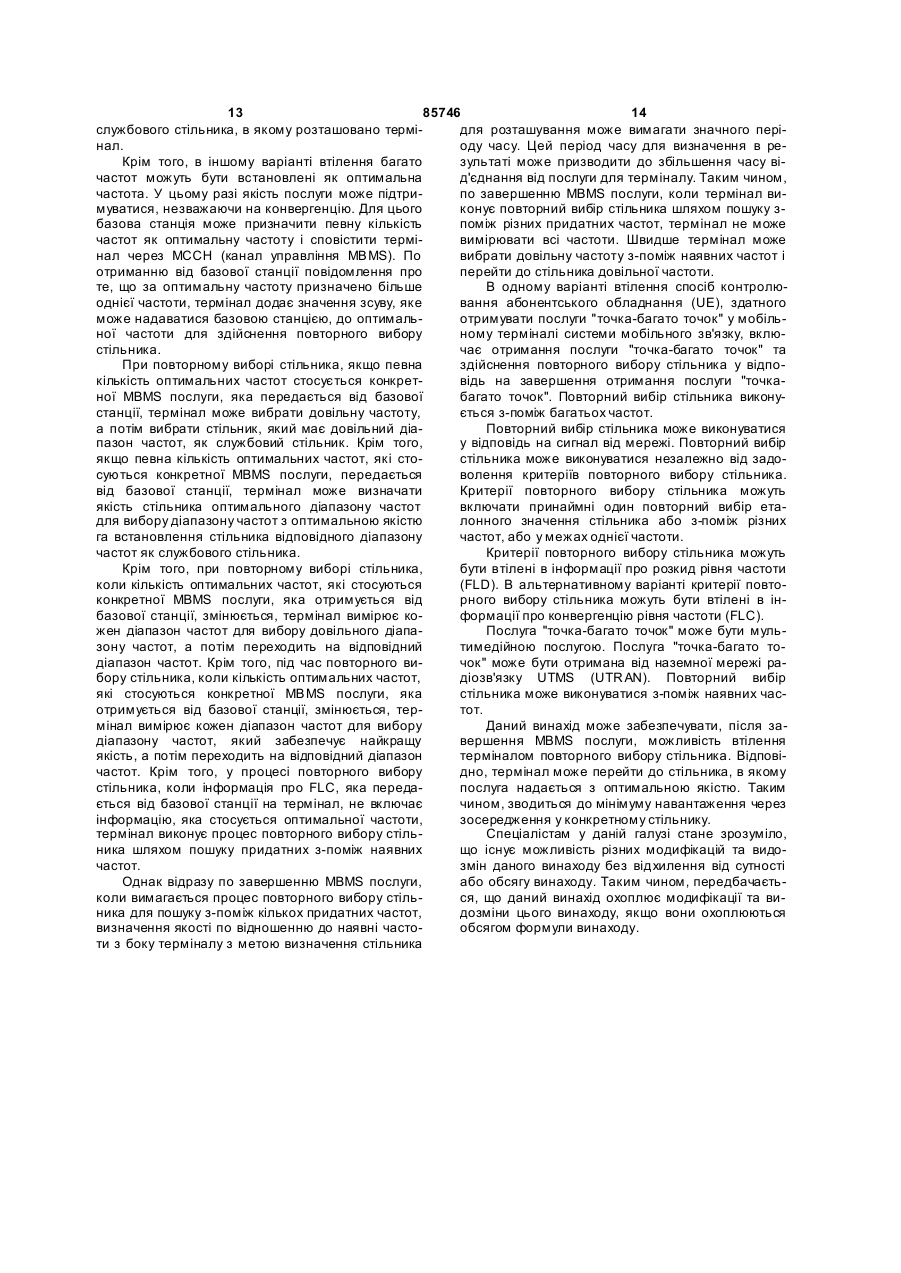

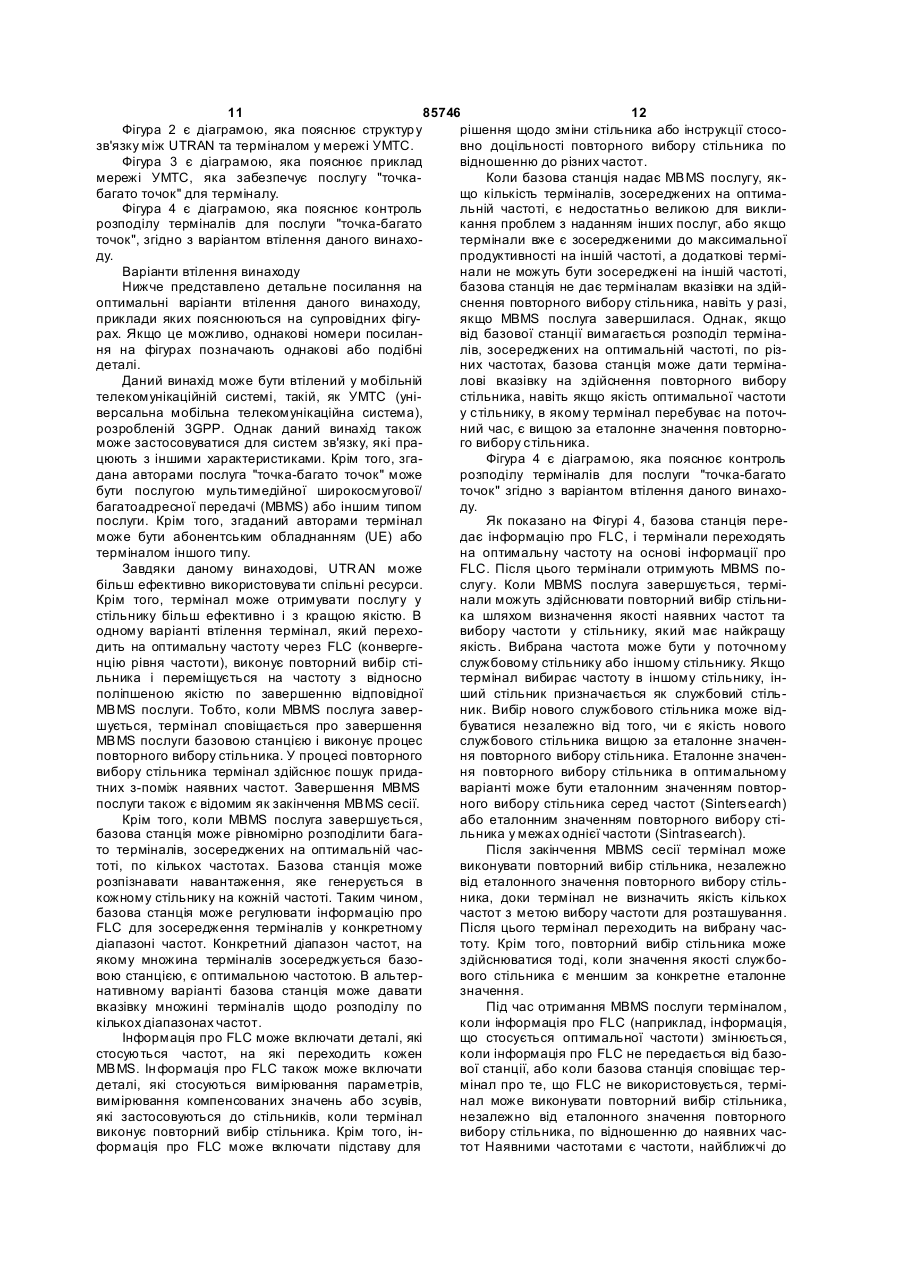

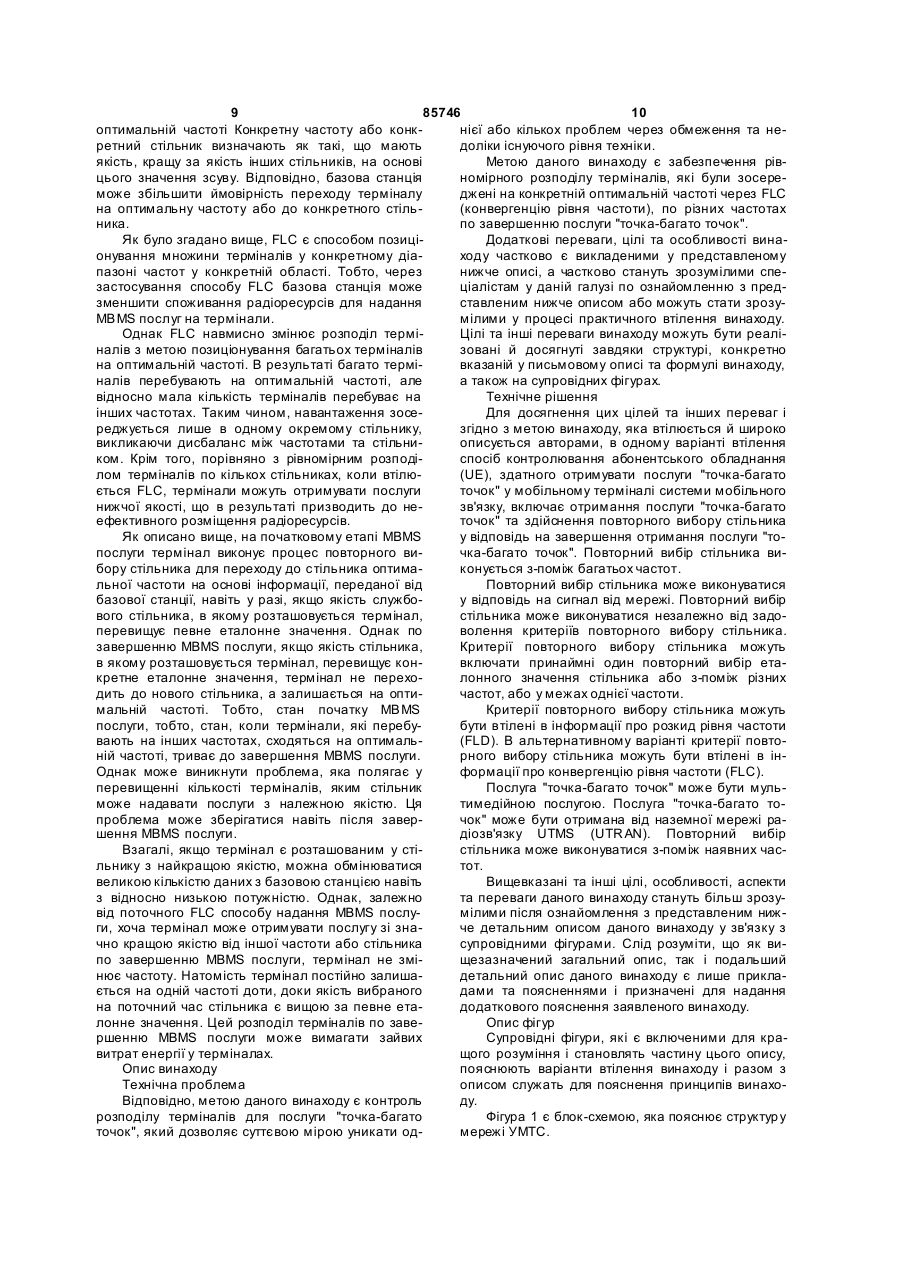

1. Спосіб контролювання абонентського обладнання (UE), здатного отримувати послуги "точкабагато точок" у мобільному терміналі системи мобільного зв'язку, який включає: отримання послуги "точка-багато точок"; і здійснення повторного вибору стільника у відповідь на завершення отримання послуги "точка-багато точок"; причому повторний вибір стільника виконується зпоміж багатьох частот. 2. Спосіб за п. 1, який відрізняється тим, що повторний вибір стільника виконується у відповідь на сигнал від мережі. 3. Спосіб за п. 1, який відрізняється тим, що повторний вибір стільника виконується незалежно від задоволення критеріїв повторного вибору стільника. 4. Спосіб за п. 2, який відрізняється тим, що критерії повторного вибору стільника включають принаймні один повторний вибір еталонного значення стільника або з-поміж різних частот, або у межах однієї частоти. 5. Спосіб за п. 2, який відрізняється тим, що критерії повторного вибору стільника втілюються в інформації про розкид рівня частоти (FLD). 6. Спосіб за п. 2, який відрізняється тим, що критерії повторного вибору стільника втілюються в інформації про конвергенцію рівня частоти (FLC). 7. Спосіб за п. 1, який відрізняється тим, що послуга "точка-багато точок" є мультимедійною послугою. 2 (19) 1 3 85746 Галузь винаходу Даний винахід в цілому стосується послуги "точка-багато точок" у системі бездротового зв'язку, зокрема, контролю розподілу терміналів для послуги "точка-багато точок". Рівень техніки УМТС (універсальна мобільна телекомунікаційна система) є мобільною телекомунікаційною системою третього покоління, яка походить від європейської системи GSM (глобальної системи мобільного зв'язку), метою якої є надання послуги поліпшеного мобільного зв'язку на основі базової мережі GSM, та те хнології W-CDMA (широкосмугового багатостанційного доступу з кодовим розподілом каналів). Фігура 1 є блок-схемою, яка пояснює структур у мережі УМТС. Як показано на Фігурі 1, система УМТС в цілому складається з терміналу (наприклад, абонентського обладнання (UE)), UTRAN (мережі радіозв'язку UTMS) та CN (базової мережі) UTRAN включає одну або кілька RNS (радіомережних підсистем). Кожна RNS включає один RNC (контролер радіомережі) та одну або кілька базових станцій (наприклад, вузлів В), які управляються RNC. Кожен Вузол В, який управляється RNC, отримує інформацію, надіслану від фізичного рівня терміналу по каналу „по лінії вгору" і передає дані на термінал через „лінію вниз". Таким чином, вузол В працює як точка доступу до UTRAN для терміналу. RNC виконує функцію розміщення та управління радіоресурсами і діє як точка доступу до CN для UTRAN. Фігура 2 є діаграмою, яка пояснює структур у зв'язку між UTRAN та терміналом у мережі УМТС. Як така, Фігура 2 показує типову архітектуру інтерфейсних протоколів радіозв'язку між терміналом та UTRAN, створений на базі специфікації 3GPP мережі радіозв'язку. Як показано на Фігурі 2, радіопротокол горизонтально має таку будову, що включає фізичний рівень, рівень каналу передачі даних та мережний рівень. Радіопротокол вертикально розділяється на матрицю користувача для передачі даних та контрольну матрицю для передачі контрольних сигналів. Крім того, рівні протоколу, показані на Фігурі 2, можуть бути розділені на перший рівень L1, другий рівень L2 та третій рівень L3 на основі трьох нижніх рівнів стандартної моделі взаємодії відкритих систем (OSI), яка є загальновідомою серед спеціалістів у галузі систем бездротового (мобільного) зв'язку. Перший рівень L1 (наприклад, фізичний рівень) використовує фізичні канали для надання послуги передачі інформації на верхні рівні. Фізичний рівень з'єднується через транспортний канал з рівнем управління доступом до середовища передачі даних (МАС рівень), який знаходиться на верхньому рівні. Дані між рівнем контролю доступу до середовища та фізичним рівнем передаються через цей транспортний канал. Крім того, дані між різними фізичними рівнями, тобто, між фізичними 4 рівнями передавальної сторони та отримуючої сторони, передаються через фізичний рівень. Рівень МАС др угого рівня L2 надає послуги для верхнього рівня контролю радіоканалу (RLC) через логічний канал. Рівень RLC рівня L2 підтримує надійну передачу даних і виконує сегментацію та конкатенацію RLC SDU (сервісних блоків даних). RRC (рівень контролю радіоресурсу), розташований у найнижчій частині третього рівня (L3), визначається у контрольній матриці і контролює транспортні канали та фізичні канали для встановлення, переконфігурації та роз'єднання односпрямованих радіоканалів (RB). RB вказує на послугу, яка надається L2 для передачі даних між терміналом та UTRAN. Взагалі, встановлення RB означає процеси обумовлювання характеристик протокольного рівня та каналу, які вимагаються для надання конкретної послуги, та встановлення відповідних деталізованих параметрів та способів роботи. Коли RRC рівень конкретного терміналу та RRC рівень UTRAN з'єднуються один з одним для обміну RRC повідомленнями, відповідний термінал перебуває у стані RRC з'єднання. І навпаки, коли вони не є з'єднаними один з одним, відповідний термінал перебуває у незайнятому стані. Термінал у стані RRC з'єднання додатково розділяється на стан URA_PCH та стан CELL_PCH, стан CELL_FACH та стан CELL_DCH. Термінали у незайнятому стані або стані URA_PCH та стані CELL_PCH використовують спосіб переривчастого прийому (DRX) для зниження споживання енергії, таким чином, переривчасто отримуючи фізичний канал (тобто, SCCPCH (другорядний загальний контрольний фізичний канал)), у якому відображаються фізичний канал (тобто, РІСН (пейджинговий індикаторний канал)) та транспортний канал (тобто, РСН (пейджинговий канал)). Термінал перебуває у режимі очікування протягом решти періодів часу, за винятком часу отримання РІСН або SCCPCH. Термінал, який виконує спосіб DRX, прокидається один раз під час циклу DRX для отримання РІ (пейджингового індикатора) каналу РІСН. Термінал у стані RRC з'єднання також може мати сигнальне з'єднання з CN. У цьому разі сигнальне з'єднання вказує на шлях обміну контрольними повідомленнями між терміналом та CN. Стан RRC з'єднання вказує на з'єднання між терміналом та UTRAN, тоді, як сигнальне з'єднання вказує на з'єднання між терміналом та CN. Термінал використовує сигнальне з'єднання для інформування CN про його позицію і/або для вимоги послуги. Термінал має бути у стані RRC з'єднання для отримання сигнального з'єднання. MBMS (послугу м ультимедійної широкомовної/ багатоадресної передачі) описано нижче. MBMS стосується послуги з надання потокових або фонових послуг на багато терміналів з використанням послуги виділеного односпрямованого каналу MBMS. В UTR AN односпрямований канал MBMS використовує односпрямований радіоканал "точка-багато точок" (RB) та RB "точка 5 85746 6 точка". У цей час RB "точка-багато точок" використермінали, які приєдналися до групи, яка отримує товує загальний канал (наприклад, використовуюпослуги багатоадресної передачі. чи SCCPCH як фізичний рівень) таким чином, щоб У процесі початку сесії UTRAN отримує повідмножина терміналів, які передплатили відповідну омлення про початок сесії від CN і передає MBMS послугу, могли отримати цю послугу. повідомлення на термінали. MBMS повідомлення MBMS розділяється на широкосмуговий режим стосується UTRAN, який інформує термінал про та багатоадресний режим. Широкосмуговий режим наближення передачі даних конкретної MBMS поMBMS є послугою з передачі мультимедійних даслуги у стільнику. MBMS повідомлення може пених усім користувачам у межах району широкосмуредаватися кілька разів перед передачею даних, гової передачі. Натомість багатоадресний режим які стосуються послуги При здійсненні процесу MBMS є послугою з передачі мультимедійних даMBMS повідомлення UTRAN також може підрахоних лише окремій групі користувачів у межах равувати кількість терміналів, які отримують конкрейону багатоадресної передачі. Район широкосмутну MBMS послугу в межах стільника Підрахунок гової передачі стосується району, в якому існує може застосовуватися для того, щоб визначити, чи можливість передачі послуги широкосмугової певстановлюється RB "точка-багато точок" або RB редачі, а район багатоадресної передачі стосуєть"точка-точка" як RB для передачі конкретних даних ся району, в якому існує можливість передачі поMBMS послуги, чи RB не встановлюється. слуги бага тоадресної передачі. UTRAN внутрішньо встановлює порогове знаФігура 3 є діаграмою, яка пояснює приклад чення для вибору відповідного MBMS RB Після мережі УМТС, яка забезпечує послугу "точкатого, як UTRAN підрахував кількість терміналів, багато точок" для терміналу. якщо підрахована кількість терміналів, які отримуЯк показано на Фігурі 3, UE1 виконує процес ють відповідну MBMS послугу в межах відповіднопередплати з метою отримання MBMS послуги. го стільника, є меншим за порогове значення, UTUE1 також отримує оголошення про послугу, що RAN встановлює RB "точка-точка". Однак RB надається мережею, стосовно MBMS послуги. Пе"точка-багато точок" встановлюється у разі, якщо редплата стосується встановлення зв'язку між підрахована кількість терміналів є більшою за попровайдером послуги та користувачем. Оголорогове значення. Після визначення MBMS RB UTшення про послугу стосується надання терміналоRAN інформує термінали про встановлення відпові переліку та іншої інформації, яка стосується відного RB. послуг, які мають надаватися. Наприклад, терміКоли RB "точка-точка" встановлюється для нал, який бажає отримати MBMS послугу багатоконкретної послуги, термінали, які бажають отриадресного режиму, має приєднатися до групи, яка мати послугу, повинні перебувати у стані RRC отримує послуги багатоадресної передачі. Група, з'єднання. Однак, коли RB "точка-багато точок" яка отримує послуги багатоадресної передачі, встановлюється для конкретної послуги, термінаозначає групу терміналів, які отримують конкретну ли, які бажають отримати послугу, не обов'язково послугу багатоадресної передачі. Приєднання повинні перебувати у стані RRC з'єднання. Тобто, означає злиття користувача з іншими користуватермінали у незайнятому стані також можуть чами у групі, яка отримує послуги багатоадресної отримувати дані MBMS послуги через використанпередачі, для отримання конкретної послуги баганя RB "точка-багато точок" Однак, якщо жодного тоадресної передачі. Термінал може поінформутерміналу не підраховано, UTRAN не встановлює вати мережу УМТС про те, що він бажає отримати жодного RB і не передає дані MBMS послуги. Як конкретні дані багатоадресної передачі через притакий, UTRAN, що встановлює RB, коли немає єднання до багатоадресної передачі MBMS. І накористувача, який бажає отримати послугу, може впаки, вихід означає процедуру, за якою термінал, спричинити небажане використання радіоресурсів. приєднаний до певної групи, яка отримує послуги UTRAN розпочинає передачу для даних MBMS багатоадресної передачі, припиняє своє приєдпослуги, отриманих від CN під час сесії з викориснання до групи, яка отримує послуги багатоадрестанням визначеного RB. ної передачі. Кожен термінал виконує подібні проПід час процесу підрахунку UTRAN не має інцедури передплати, приєднання та виходу. формації, яка стосується терміналів у холостому Термінал може виконувати процедури передплати, режимі RRC. Відповідно, коли термінали у холосприєднання та виходу у будь-який час до, під час тому режимі RRC вимагаються UTRAN для підраабо після передачі даних. хунку (по відношенню до MBMS послуг, передплаПід час втілення конкретної MBMS послуги чених терміналами), термінали у холостому можуть послідовно створюватись одна або кілька режимі RRC здійснюють RRC з’єднання з UTRAN. сесій по відношенню до MBMS послуги. Якщо дані, В результаті термінали сповіщають UTRAN про те, які підлягають передачі для конкретної MBMS пощо термінали у холостому режимі RRC бажають слуги, генеруються у джерелі даних MBMS послуотримати конкретну MBMS послугу. ги, CN сповіщає RNC про початок сесії. Однак, Однак, у разі, коли термінали мають сигнальне якщо у джерелі даних MBMS послуги немає даних, з'єднання з SGSN (службовим загальним вузлом які підлягають передачі для конкретної MBMS попідтримки пакетних радіопослуг), SGSN надсилає слуги, CN сповіщає RNC про закінчення сесії. Пена UTRAN інформацію, яка стосується MBMS терредача даних по відношенню до конкретної MBMS міналів. Інформація включає список MBMS послуг, послуги може здійснюватись між початком сесії та передплачених терміналами. Таким чином, кінцем сесії. У цей час дані, які передаються у UTRAN може визначати, чи передплатили терміпроцесі передачі даних, передаються лише на нали конкретну MBMS послугу. Відповідно, термінали не реагують на вимогу підрахунку від UTRAN. 7 85746 8 Термінали, які не мають сигнального з'єднання з Процес повторного вибору стільника є процеSGSN, але перебувають у стані RRC з'єднання, сом розташування терміналу у стільнику, який заможуть інформувати UTRAN про список MBMS безпечує послуги принаймні мінімальної якості. У послуг, передплачених терміналами. Таким чином, цьому процесі термінал порівнює якість службовоUTRAN може визначати кількість терміналів, які го стільника з якістю сусіднього стільника. Якщо бажають отримати конкретну MBMS послугу, без якість сусіднього стільника перевищує якість слуотримання будь-якої відповіді від терміналів у стажбового стільника, термінал переустановлює сусіні RRC з'єднання. дній стільник як його службовий стільник. UTRAN може здійснювати процес підрахунку Якість стільника може зазнавати впливу серепід час сесії MBMS послуги або на початковому довища радіохвиль, яке може невпорядковано етапі MBMS послуги. Це відбувається внаслідок змінюватися. В результаті термінал, розташований того, що під час MBMS сесії термінал може перена межі більше, ніж двох стільників, часто попереміщуватися до іншого стільника, вимикати живмінно виконує повторний вибір стільника (наприлення або припиняти користування MBMS послуклад, вибираючи різні стільники по черзі). Щоразу, гою. Таким чином, кількість терміналів, які коли виконується повторний вибір стільника, тербажають отримати MBMS послугу в стільнику, момінал повинен перереєстровувати своє розташуже змінюватися. Таким чином, UTRAN може здійсвання у новому стільнику або тимчасово припинянювати процес підрахунку для більш ефективного ти передачу даних. Відповідно, повторний вибір встановлення RB навіть під час поточної сесії стільника не повинен здійснюватися частіше, ніж MBMS. необхідно, для уникнення марних витрат ресурсів. FLC (конвергенцію рівня частоти) описано ниВідповідно, коли якість службового стільника є жче. вищою за конкретне еталонне значення, термінал У системі УМТС базова станція фактично моне здійснює повторний вибір стільника. Конкретне же використовувати один або кілька діапазонів еталонне значення встановлюється на показнику, частот. Тобто, оскільки всі користувачі не можуть при якому послуги можуть надаватися на задовіотримувати послуги належної якості, використовульному для терміналу рівні. Тобто, навіть якщо ючи лише діапазон частот у зоні накопичення веслужбовий стільник не забезпечує якість, кращу за ликої кількості користувачів (наприклад, у місці сусідні стільники, якщо якість службового стільнинайбільшої активності), провайдери послуг розка є вищою за конкретний еталон, то термінал не глядають потребу у послугах у зоні розташування здійснює повторний вибір стільника. базової станції з метою надання послуг шляхом Якщо базова станція використовує кілька часвикористання більш, ніж одного діапазону частот. тот, кожна частота може призначатися для конкреКоли одна базова станція використовує кілька тного стільника, і повторний вибір стільника засточастот, наприклад, кілька суміжних частот, хараксовується в режимах Сеll_РСН, Cell_FACH, теристики поширення радіохвиль на кожній частоті URA_PCH та холостому режимі, в якому UTRAN мають багато спільного. Якщо одна MBMS послуга не призначає стільник, у якому має бути розміщенадається з використанням рівня потужності, який ний термінал. відповідає приблизно десяти відсоткам загальної FLC описано нижче у зв'язку з повторним випотужності, доступної для конкретної частоти у бором стільника. Якщо частота у стільнику, в якоконкретному стільнику, коли базова станція надає му розташовано термінал, не є оптимальною часту ж саму MBMS послугу на інших частота х, це тотою, термінал отримує інформацію, яка може вимагати значної кількості радіоресурсів. стосується оптимальної частоти, від базової станТаким чином, якщо базова станція використоції на початковому етапі MBMS послуги. Однак, як вує кілька частот, базова станція вибирає одну описано вище, якщо якість стільника, в якому розчастоту з-поміж наявних частот для надання ташовується термінал, перевищує конкретне етаMBMS послуги. Після цього термінали переміщулонне значення, термінал не здійснює процес поються до вибраної частоти. Ви щезгадані операції вторного вибору стільника. Оскільки MBMS називаються FLC (конвергенцією рівня частоти). послуга, передплачена терміналом, надається Конкретна частота, вибрана базовою станцією для лише на оптимальній частоті, якщо термінал не надання MBMS послуги, називається оптимальпереходить на оптимальну частоту, термінал не ною частотою. може отримати послугу, яку він передплатив. ТаУ FLC при сповіщенні терміналів про початок ким чином, для того, щоб термінал міг отримати MBMS базова станція інформує термінали про послугу, яку він передплатив, коли конкретна оптимальну частоту, на якій надається MBMS поMBMS послуга надається лише на оптимальній слуга, змушуючи термінали переходити на зазначастоті, і термінал не позиціонує себе на оптимачену частоту. Для цього базова станція інформує льній частоті, термінал виконує процес повторного термінали, які перебувають на частотах, відмінних вибору стільника навіть у разі, якщо якість служвід оптимальної частоти, про те, що MBMS послубового стільника, в якому розташовано термінал, є га надається лише на оптимальній частоті. Потім вищою за конкретне еталонне значення. термінали здійснюють процедуру повторного виУ процесі повторного вибору стільника базова бору стільника. Коли умова для зміни стільника станція інформує термінал про значення зсуву для задовольняється, термінали повторно вибирають забезпечення вибору терміналом оптимальної стільник для переходу на оптимальну частоту. частоти. Значення зсуву додається до виміряного Повторний вибір стільника терміналами опизначення якості стільника, розташованого на опсано нижче. тимальній частоті, або виключається з виміряного значення якості стільника, який перебуває не на 9 85746 10 оптимальній частоті Конкретну частоту або конкнієї або кількох проблем через обмеження та неретний стільник визначають як такі, що мають доліки існуючого рівня техніки. якість, кращу за якість інших стільників, на основі Метою даного винаходу є забезпечення рівцього значення зсуву. Відповідно, базова станція номірного розподілу терміналів, які були зосереможе збільшити ймовірність переходу терміналу джені на конкретній оптимальній частоті через FLC на оптимальну частоту або до конкретного стіль(конвергенцію рівня частоти), по різних частотах ника. по завершенню послуги "точка-багато точок". Як було згадано вище, FLC є способом позиціДодаткові переваги, цілі та особливості винаонування множини терміналів у конкретному діаходу частково є викладеними у представленому пазоні частот у конкретній області. Тобто, через нижче описі, а частково стануть зрозумілими спезастосування способу FLC базова станція може ціалістам у даній галузі по ознайомленню з предзменшити споживання радіоресурсів для надання ставленим нижче описом або можуть стати зрозуMBMS послуг на термінали. мілими у процесі практичного втілення винаходу. Однак FLC навмисно змінює розподіл терміЦілі та інші переваги винаходу можуть бути реаліналів з метою позиціонування багатьох терміналів зовані й досягнуті завдяки структурі, конкретно на оптимальній частоті. В результаті багато термівказаній у письмовому описі та формулі винаходу, налів перебувають на оптимальній частоті, але а також на супровідних фігурах. відносно мала кількість терміналів перебуває на Технічне рішення інших частотах. Таким чином, навантаження зосеДля досягнення цих цілей та інших переваг і реджується лише в одному окремому стільнику, згідно з метою винаходу, яка втілюється й широко викликаючи дисбаланс між частотами та стільниописується авторами, в одному варіанті втілення ком. Крім того, порівняно з рівномірним розподіспосіб контролювання абонентського обладнання лом терміналів по кількох стільниках, коли втілю(UE), здатного отримувати послуги "точка-багато ється FLC, термінали можуть отримувати послуги точок" у мобільному терміналі системи мобільного нижчої якості, що в результаті призводить до незв'язку, включає отримання послуги "точка-багато ефективного розміщення радіоресурсів. точок" та здійснення повторного вибору стільника Як описано вище, на початковому етапі MBMS у відповідь на завершення отримання послуги "топослуги термінал виконує процес повторного вичка-багато точок". Повторний вибір стільника вибору стільника для переходу до стільника оптимаконується з-поміж багатьох частот. льної частоти на основі інформації, переданої від Повторний вибір стільника може виконуватися базової станції, навіть у разі, якщо якість службоу відповідь на сигнал від мережі. Повторний вибір вого стільника, в якому розташовується термінал, стільника може виконуватися незалежно від задоперевищує певне еталонне значення. Однак по волення критеріїв повторного вибору стільника. завершенню MBMS послуги, якщо якість стільника, Критерії повторного вибору стільника можуть в якому розташовується термінал, перевищує конвключати принаймні один повторний вибір етакретне еталонне значення, термінал не перехолонного значення стільника або з-поміж різних дить до нового стільника, а залишається на оптичастот, або у межах однієї частоти. мальній частоті. Тобто, стан початку MBMS Критерії повторного вибору стільника можуть послуги, тобто, стан, коли термінали, які перебубути втілені в інформації про розкид рівня частоти вають на інших частотах, сходяться на оптималь(FLD). В альтернативному варіанті критерії повтоній частоті, триває до завершення MBMS послуги. рного вибору стільника можуть бути втілені в інОднак може виникнути проблема, яка полягає у формації про конвергенцію рівня частоти (FLC). перевищенні кількості терміналів, яким стільник Послуга "точка-багато точок" може бути мульможе надавати послуги з належною якістю. Ця тимедійною послугою. Послуга "точка-багато топроблема може зберігатися навіть після заверчок" може бути отримана від наземної мережі рашення MBMS послуги. діозв'язку UTMS (UTR AN). Повторний вибір Взагалі, якщо термінал є розташованим у стістільника може виконуватися з-поміж наявних часльнику з найкращою якістю, можна обмінюватися тот. великою кількістю даних з базовою станцією навіть Вищевказані та інші цілі, особливості, аспекти з відносно низькою потужністю. Однак, залежно та переваги даного винаходу стануть більш зрозувід поточного FLC способу надання MBMS послумілими після ознайомлення з представленим нижги, хоча термінал може отримувати послугу зі значе детальним описом даного винаходу у зв'язку з чно кращою якістю від іншої частоти або стільника супровідними фігурами. Слід розуміти, що як випо завершенню MBMS послуги, термінал не зміщезазначений загальний опис, так і подальший нює частоту. Натомість термінал постійно залишадетальний опис даного винаходу є лише приклається на одній частоті доти, доки якість вибраного дами та поясненнями і призначені для надання на поточний час стільника є вищою за певне етадодаткового пояснення заявленого винаходу. лонне значення. Цей розподіл терміналів по завеОпис фігур ршенню MBMS послуги може вимагати зайвих Супровідні фігури, які є включеними для кравитрат енергії у терміналах. щого розуміння і становлять частину цього опису, Опис винаходу пояснюють варіанти втілення винаходу і разом з Технічна проблема описом служать для пояснення принципів винахоВідповідно, метою даного винаходу є контроль ду. розподілу терміналів для послуги "точка-багато Фігура 1 є блок-схемою, яка пояснює структур у точок", який дозволяє суттєвою мірою уникати одмережі УМТС. 11 85746 12 Фігура 2 є діаграмою, яка пояснює структур у рішення щодо зміни стільника або інструкції стосозв'язку між UTRAN та терміналом у мережі УМТС. вно доцільності повторного вибору стільника по Фігура 3 є діаграмою, яка пояснює приклад відношенню до різних частот. мережі УМТС, яка забезпечує послугу "точкаКоли базова станція надає MBMS послугу, якбагато точок" для терміналу. що кількість терміналів, зосереджених на оптимаФігура 4 є діаграмою, яка пояснює контроль льній частоті, є недостатньо великою для виклирозподілу терміналів для послуги "точка-багато кання проблем з наданням інших послуг, або якщо точок", згідно з варіантом втілення даного винахотермінали вже є зосередженими до максимальної ду. продуктивності на іншій частоті, а додаткові терміВаріанти втілення винаходу нали не можуть бути зосереджені на іншій частоті, Нижче представлено детальне посилання на базова станція не дає терміналам вказівки на здійоптимальні варіанти втілення даного винаходу, снення повторного вибору стільника, навіть у разі, приклади яких пояснюються на супровідних фігуякщо MBMS послуга завершилася. Однак, якщо рах. Якщо це можливо, однакові номери посиланвід базової станції вимагається розподіл термінаня на фігурах позначають однакові або подібні лів, зосереджених на оптимальній частоті, по різдеталі. них частотах, базова станція може дати термінаДаний винахід може бути втілений у мобільній лові вказівку на здійснення повторного вибору телекомунікаційній системі, такій, як УМТС (уністільника, навіть якщо якість оптимальної частоти версальна мобільна телекомунікаційна система), у стільнику, в якому термінал перебуває на поточрозробленій 3GPP. Однак даний винахід також ний час, є вищою за еталонне значення повторноможе застосовуватися для систем зв'язку, які праго вибору стільника. цюють з іншими характеристиками. Крім того, згаФігура 4 є діаграмою, яка пояснює контроль дана авторами послуга "точка-багато точок" може розподілу терміналів для послуги "точка-багато бути послугою мультимедійної широкосмугової/ точок" згідно з варіантом втілення даного винахобагатоадресної передачі (MBMS) або іншим типом ду. послуги. Крім того, згаданий авторами термінал Як показано на Фігурі 4, базова станція переможе бути абонентським обладнанням (UE) або дає інформацію про FLC, і термінали переходять терміналом іншого типу. на оптимальну частоту на основі інформації про Завдяки даному винаходові, UTR AN може FLC. Після цього термінали отримують MBMS побільш ефективно використовува ти спільні ресурси. слугу. Коли MBMS послуга завершується, терміКрім того, термінал може отримувати послугу у нали можуть здійснювати повторний вибір стільнистільнику більш ефективно і з кращою якістю. В ка шляхом визначення якості наявних частот та одному варіанті втілення термінал, який переховибору частоти у стільнику, який має найкращу дить на оптимальну частоту через FLC (конвергеякість. Вибрана частота може бути у поточному нцію рівня частоти), виконує повторний вибір стіслужбовому стільнику або іншому стільнику. Якщо льника і переміщується на частоту з відносно термінал вибирає частоту в іншому стільнику, інполіпшеною якістю по завершенню відповідної ший стільник призначається як службовий стільMBMS послуги. Тобто, коли MBMS послуга заверник. Вибір нового службового стільника може відшується, термінал сповіщається про завершення буватися незалежно від того, чи є якість нового MBMS послуги базовою станцією і виконує процес службового стільника вищою за еталонне значенповторного вибору стільника. У процесі повторного ня повторного вибору стільника. Еталонне значенвибору стільника термінал здійснює пошук приданя повторного вибору стільника в оптимальному тних з-поміж наявних частот. Завершення MBMS варіанті може бути еталонним значенням повторпослуги також є відомим як закінчення MBMS сесії. ного вибору стільника серед частот (Sintersearch) Крім того, коли MBMS послуга завершується, або еталонним значенням повторного вибору стібазова станція може рівномірно розподілити багальника у межах однієї частоти (Sintrasearch). то терміналів, зосереджених на оптимальній часПісля закінчення MBMS сесії термінал може тоті, по кількох частотах. Базова станція може виконувати повторний вибір стільника, незалежно розпізнавати навантаження, яке генерується в від еталонного значення повторного вибору стількожному стільнику на кожній частоті. Таким чином, ника, доки термінал не визначить якість кількох базова станція може регулювати інформацію про частот з метою вибору частоти для розташування. FLC для зосередження терміналів у конкретному Після цього термінал переходить на вибрану часдіапазоні частот. Конкретний діапазон частот, на тоту. Крім того, повторний вибір стільника може якому множина терміналів зосереджується базоздійснюватися тоді, коли значення якості службовою станцією, є оптимальною частотою. В альтервого стільника є меншим за конкретне еталонне нативному варіанті базова станція може давати значення. вказівку множині терміналів щодо розподілу по Під час отримання MBMS послуги терміналом, кількох діапазонах частот. коли інформація про FLC (наприклад, інформація, Інформація про FLC може включати деталі, які що стосується оптимальної частоти) змінюється, стосуються частот, на які переходить кожен коли інформація про FLC не передається від базоMBMS. Ін формація про FLC також може включати вої станції, або коли базова станція сповіщає тердеталі, які стосуються вимірювання параметрів, мінал про те, що FLC не використовується, термівимірювання компенсованих значень або зсувів, нал може виконувати повторний вибір стільника, які застосовуються до стільників, коли термінал незалежно від еталонного значення повторного виконує повторний вибір стільника. Крім того, інвибору стільника, по відношенню до наявних часформація про FLC може включати підставу для тот Наявними частотами є частоти, найближчі до 13 85746 14 службового стільника, в якому розташовано термідля розташування може вимагати значного перінал. оду часу. Цей період часу для визначення в реКрім того, в іншому варіанті втілення багато зультаті може призводити до збільшення часу вічастот можуть бути встановлені як оптимальна д'єднання від послуги для терміналу. Таким чином, частота. У цьому разі якість послуги може підтрипо завершенню MBMS послуги, коли термінал вимуватися, незважаючи на конвергенцію. Для цього конує повторний вибір стільника шляхом пошуку збазова станція може призначити певну кількість поміж різних придатних частот, термінал не може частот як оптимальну частоту і сповістити термівимірювати всі частоти. Швидше термінал може нал через МССН (канал управління MBMS). По вибрати довільну частоту з-поміж наявних частот і отриманню від базової станції повідомлення про перейти до стільника довільної частоти. те, що за оптимальну частоту призначено більше В одному варіанті втілення спосіб контролюоднієї частоти, термінал додає значення зсуву, яке вання абонентського обладнання (UE), здатного може надаватися базовою станцією, до оптимальотримувати послуги "точка-багато точок" у мобільної частоти для здійснення повторного вибору ному терміналі системи мобільного зв'язку, вклюстільника. чає отримання послуги "точка-багато точок" та При повторному виборі стільника, якщо певна здійснення повторного вибору стільника у відпокількість оптимальних частот стосується конкретвідь на завершення отримання послуги "точканої MBMS послуги, яка передається від базової багато точок". Повторний вибір стільника виконустанції, термінал може вибрати довільну частоту, ється з-поміж багатьох частот. а потім вибрати стільник, який має довільний діаПовторний вибір стільника може виконуватися пазон частот, як службовий стільник. Крім того, у відповідь на сигнал від мережі. Повторний вибір якщо певна кількість оптимальних частот, які стостільника може виконуватися незалежно від задосуються конкретної MBMS послуги, передається волення критеріїв повторного вибору стільника. від базової станції, термінал може визначати Критерії повторного вибору стільника можуть якість стільника оптимального діапазону частот включати принаймні один повторний вибір етадля вибору діапазону частот з оптимальною якістю лонного значення стільника або з-поміж різних га встановлення стільника відповідного діапазону частот, або у межах однієї частоти. частот як службового стільника. Критерії повторного вибору стільника можуть Крім того, при повторному виборі стільника, бути втілені в інформації про розкид рівня частоти коли кількість оптимальних частот, які стосуються (FLD). В альтернативному варіанті критерії повтоконкретної MBMS послуги, яка отримується від рного вибору стільника можуть бути втілені в інбазової станції, змінюється, термінал вимірює коформації про конвергенцію рівня частоти (FLC). жен діапазон частот для вибору довільного діапаПослуга "точка-багато точок" може бути мульзону частот, а потім переходить на відповідний тимедійною послугою. Послуга "точка-багато тодіапазон частот. Крім того, під час повторного вичок" може бути отримана від наземної мережі рабору стільника, коли кількість оптимальних частот, діозв'язку UTMS (UTR AN). Повторний вибір які стосуються конкретної MBMS послуги, яка стільника може виконуватися з-поміж наявних часотримується від базової станції, змінюється, тертот. мінал вимірює кожен діапазон частот для вибору Даний винахід може забезпечувати, після задіапазону частот, який забезпечує найкращу вершення MBMS послуги, можливість втілення якість, а потім переходить на відповідний діапазон терміналом повторного вибору стільника. Відповічастот. Крім того, у процесі повторного вибору дно, термінал може перейти до стільника, в якому стільника, коли інформація про FLC, яка передапослуга надається з оптимальною якістю. Таким ється від базової станції на термінал, не включає чином, зводиться до мінімуму навантаження через інформацію, яка стосується оптимальної частоти, зосередження у конкретному стільнику. термінал виконує процес повторного вибору стільСпеціалістам у даній галузі стане зрозуміло, ника шляхом пошуку придатних з-поміж наявних що існує можливість різних модифікацій та видочастот. змін даного винаходу без відхилення від сутності Однак відразу по завершенню MBMS послуги, або обсягу винаходу. Таким чином, передбачаєтьколи вимагається процес повторного вибору стілься, що даний винахід охоплює модифікації та виника для пошуку з-поміж кількох придатних частот, дозміни цього винаходу, якщо вони охоплюються визначення якості по відношенню до наявні частообсягом формули винаходу. ти з боку терміналу з метою визначення стільника 15 85746 16 17 Комп’ютерна в ерстка Л.Литв иненко 85746 Підписне 18 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
