Пристрій для очищення стічної води

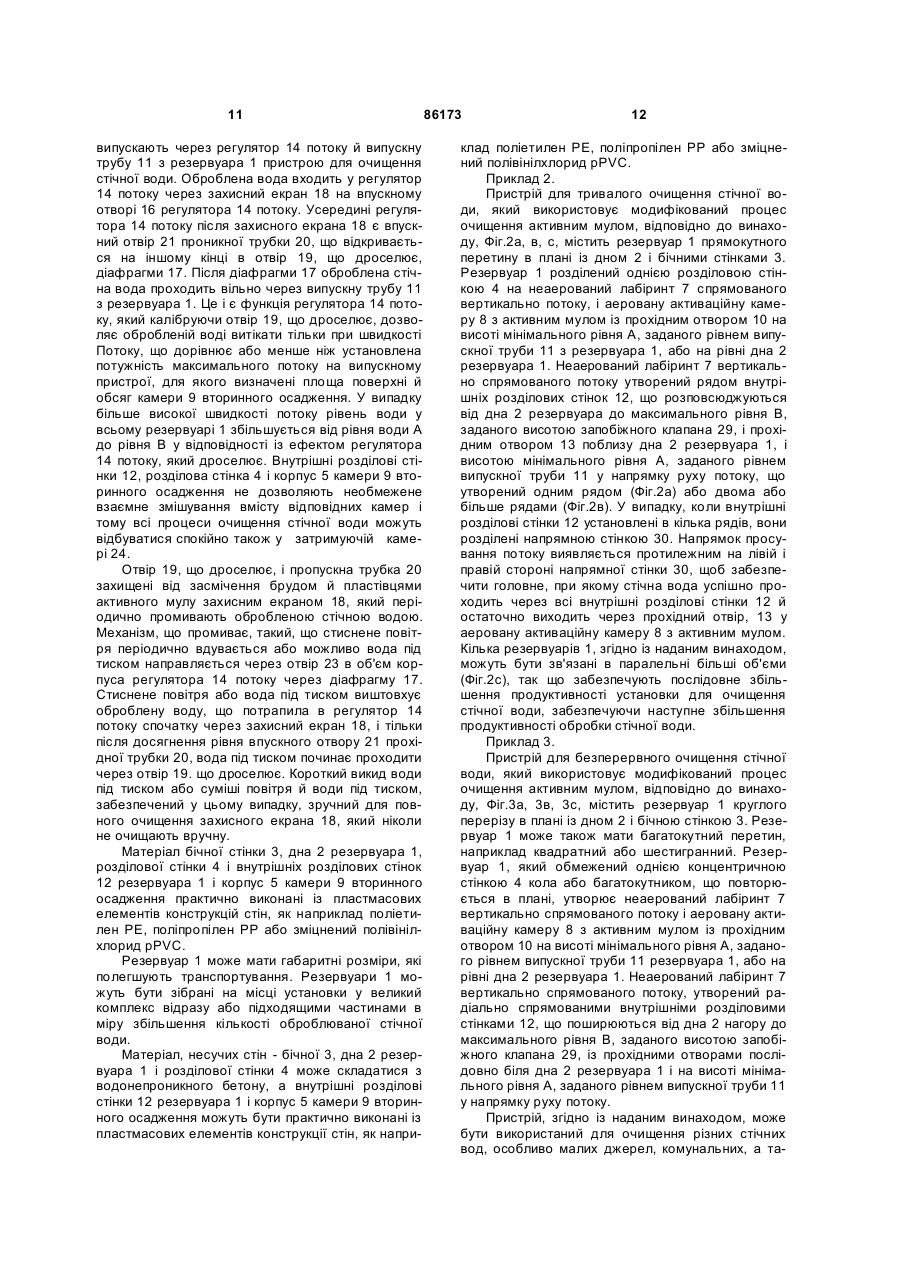

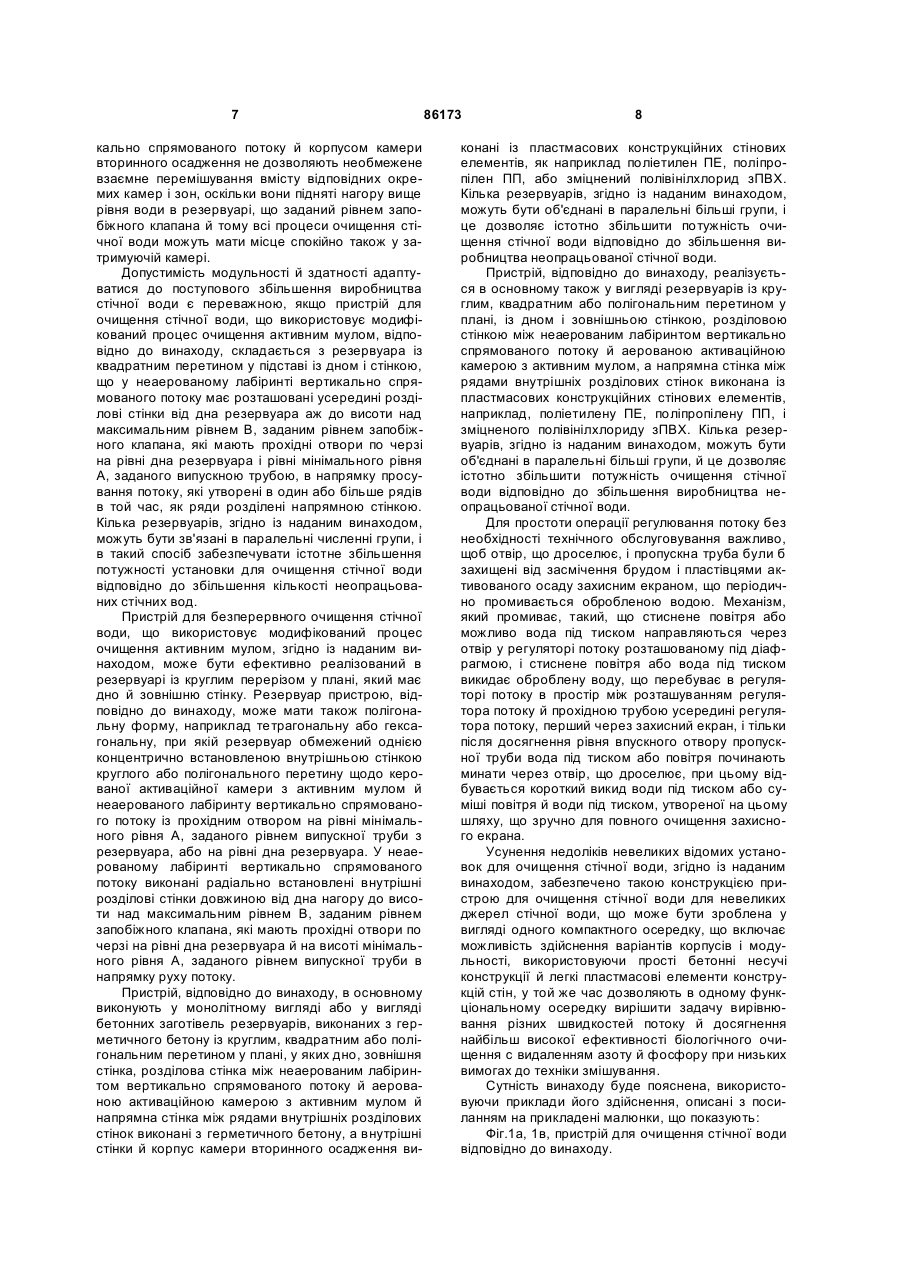

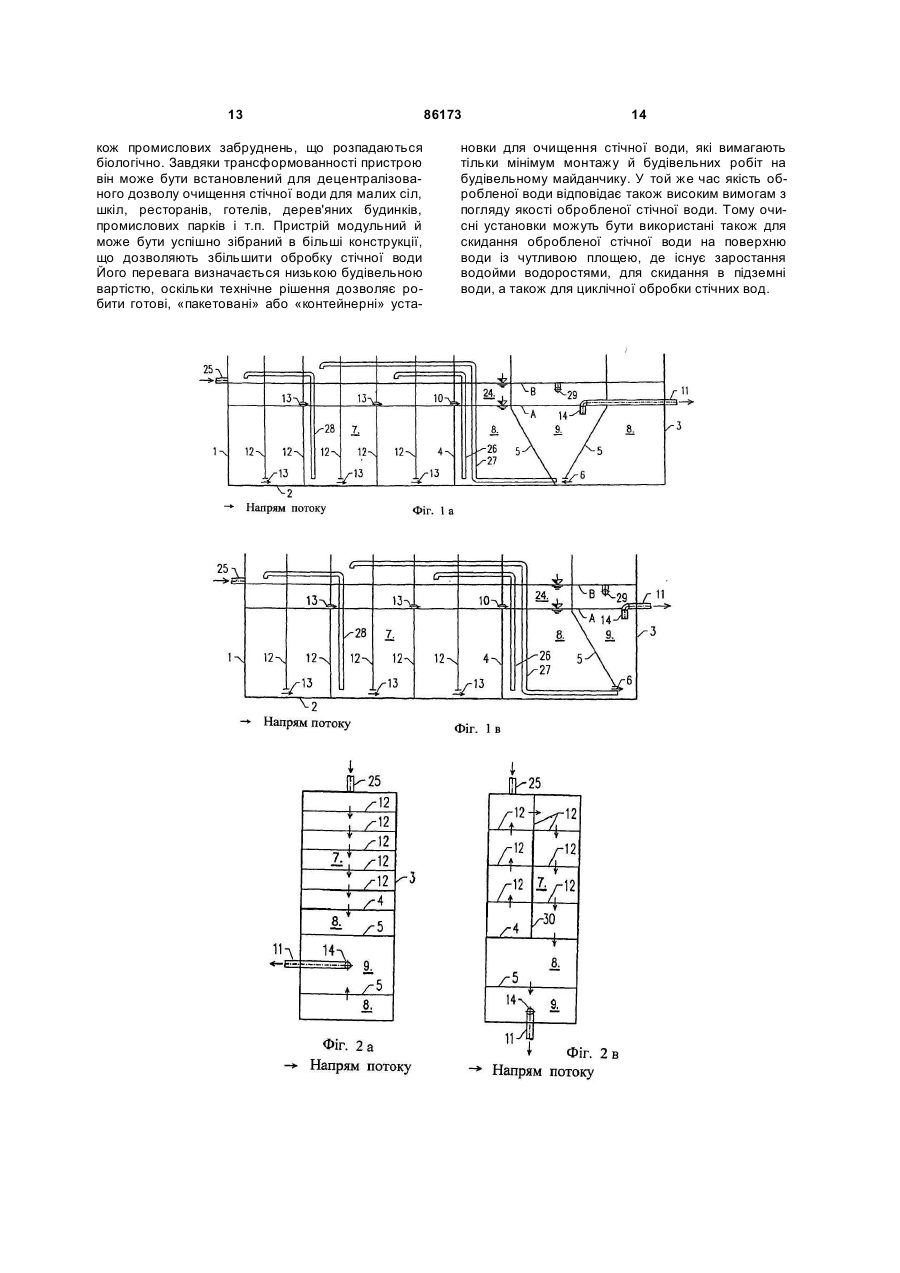

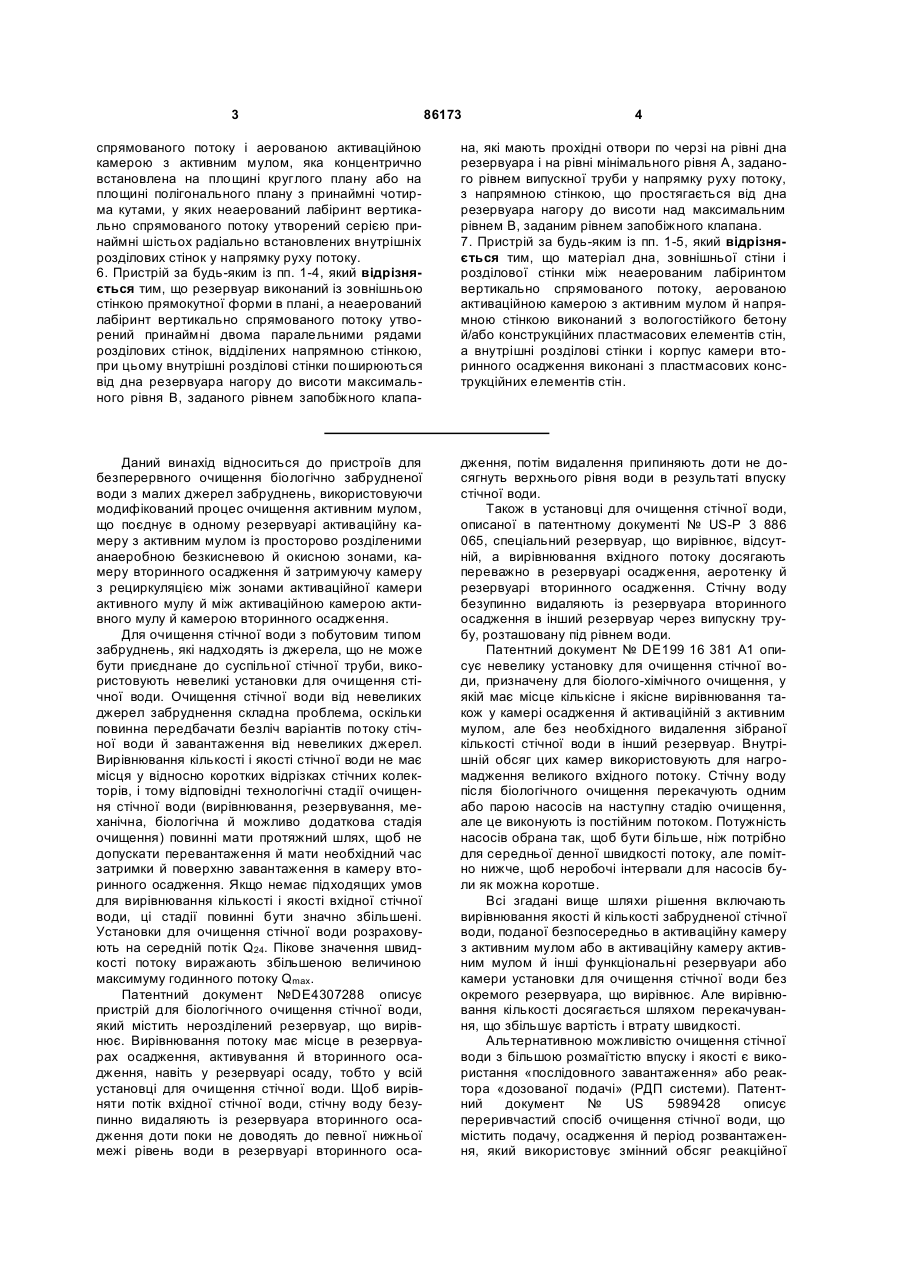

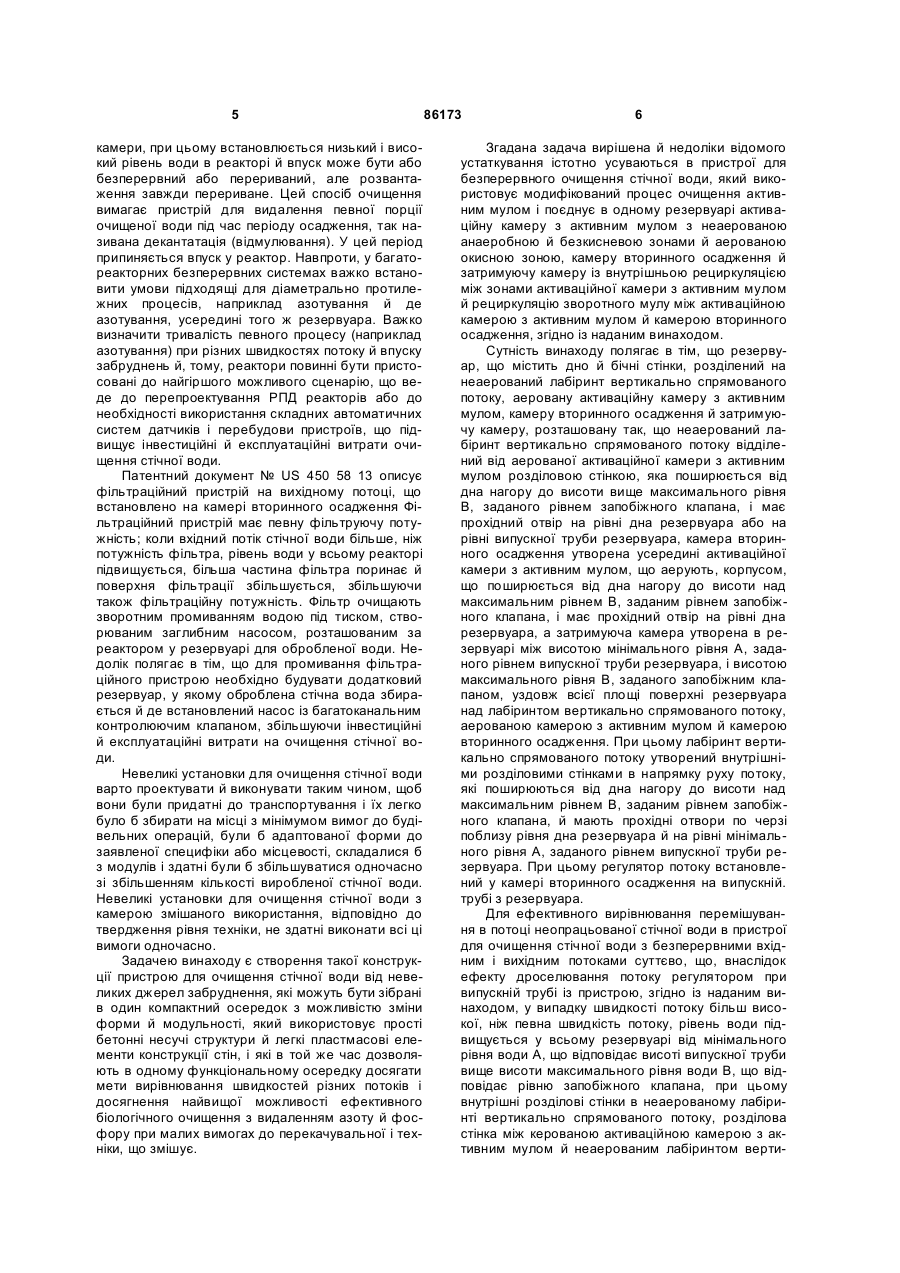

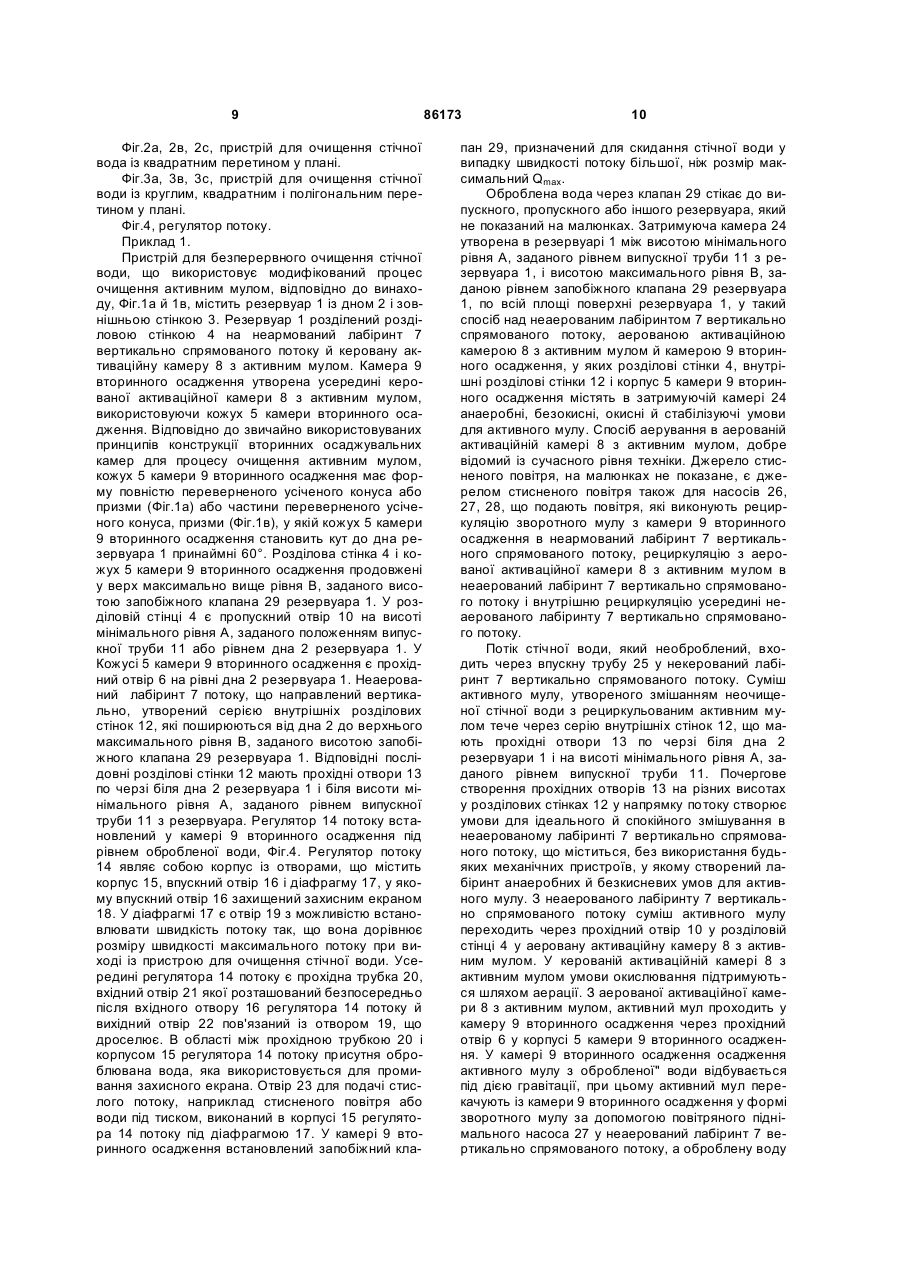

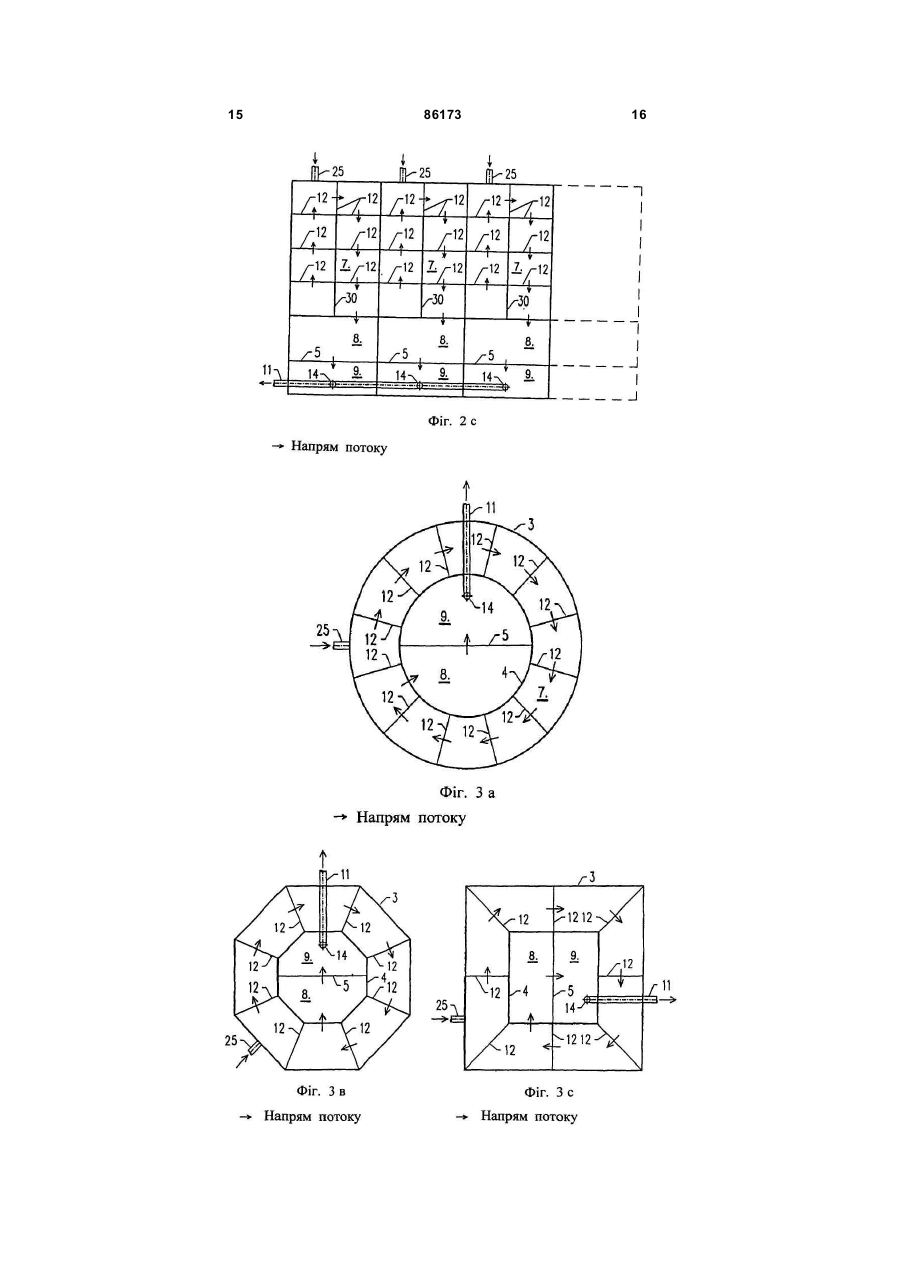

1. Пристрій для очищення стічної води модифікованим процесом очищення активним мулом при безперервному впуску й випуску, що поєднує в одному резервуарі активаційну камеру з активним мулом з розділеними на відсіки анаеробні й безкисневі зони з вертикально спрямованим потоком й аерованою окисною зоною, камеру вторинного осадження й камеру затримки, із внутрішньою рециркуляцією між зонами активаційної камери з активним мулом й рециркуляцією зворотного мулу між активаційною камерою з активним мулом й камерою вторинного осадження, який відрізняється тим, що резервуар із дном і зовнішньою стіною розділений на неаерований лабіринт вертикально спрямованого потоку, аеровану активаційну камеру з активним мулом, камеру вторинного осадження і затримуючу камеру, де неаерований лабіринт вертикально спрямованого потоку відділений від аерованої активаційної камери з активним мулом розділовою стінкою, яка простягається від дна нагору до висоти над максимальним рівнем В, заданим рівнем запобіжного клапана, і має прохідний отвір на рівні дна резер 2 (19) 1 3 86173 4 спрямованого потоку і аерованою активаційною камерою з активним мулом, яка концентрично встановлена на площині круглого плану або на площині полігонального плану з принаймні чотирма кутами, у яких неаерований лабіринт вертикально спрямованого потоку утворений серією принаймні шістьох радіально встановлених внутрішніх розділових стінок у напрямку руху потоку. 6. Пристрій за будь-яким із пп. 1-4, який відрізняється тим, що резервуар виконаний із зовнішньою стінкою прямокутної форми в плані, а неаерований лабіринт вертикально спрямованого потоку утворений принаймні двома паралельними рядами розділових стінок, відділених напрямною стінкою, при цьому внутрішні розділові стінки поширюються від дна резервуара нагору до висоти максимального рівня В, заданого рівнем запобіжного клапа на, які мають прохідні отвори по черзі на рівні дна резервуара і на рівні мінімального рівня А, заданого рівнем випускної труби у напрямку руху потоку, з напрямною стінкою, що простягається від дна резервуара нагору до висоти над максимальним рівнем В, заданим рівнем запобіжного клапана. 7. Пристрій за будь-яким із пп. 1-5, який відрізняється тим, що матеріал дна, зовнішньої стіни і розділової стінки між неаерованим лабіринтом вертикально спрямованого потоку, аерованою активаційною камерою з активним мулом й напрямною стінкою виконаний з вологостійкого бетону й/або конструкційних пластмасових елементів стін, а внутрішні розділові стінки і корпус камери вторинного осадження виконані з пластмасових конструкційних елементів стін. Даний винахід відноситься до пристроїв для безперервного очищення біологічно забрудненої води з малих джерел забруднень, використовуючи модифікований процес очищення активним мулом, що поєднує в одному резервуарі активаційну камеру з активним мулом із просторово розділеними анаеробною безкисневою й окисною зонами, камеру вторинного осадження й затримуючу камеру з рециркуляцією між зонами активаційної камери активного мулу й між активаційною камерою активного мулу й камерою вторинного осадження. Для очищення стічної води з побутовим типом забруднень, які надходять із джерела, що не може бути приєднане до суспільної стічної труби, використовують невеликі установки для очищення стічної води. Очищення стічної води від невеликих джерел забруднення складна проблема, оскільки повинна передбачати безліч варіантів потоку стічної води й завантаження від невеликих джерел. Вирівнювання кількості і якості стічної води не має місця у відносно коротких відрізках стічних колекторів, і тому відповідні технологічні стадії очищення стічної води (вирівнювання, резервування, механічна, біологічна й можливо додаткова стадія очищення) повинні мати протяжний шлях, щоб не допускати перевантаження й мати необхідний час затримки й поверхню завантаження в камеру вторинного осадження. Якщо немає підходящих умов для вирівнювання кількості і якості вхідної стічної води, ці стадії повинні бути значно збільшені. Установки для очищення стічної води розраховують на середній потік Q24. Пікове значення швидкості потоку виражають збільшеною величиною максимуму годинного потоку Qmax. Патентний документ №DE4307288 описує пристрій для біологічного очищення стічної води, який містить нерозділений резервуар, що вирівнює. Вирівнювання потоку має місце в резервуарах осадження, активування й вторинного осадження, навіть у резервуарі осаду, тобто у всій установці для очищення стічної води. Щоб вирівняти потік вхідної стічної води, стічну воду безупинно видаляють із резервуара вторинного осадження доти поки не доводять до певної нижньої межі рівень води в резервуарі вторинного оса дження, потім видалення припиняють доти не досягнуть верхнього рівня води в результаті впуску стічної води. Також в установці для очищення стічної води, описаної в патентному документі № US-P 3 886 065, спеціальний резервуар, що вирівнює, відсутній, а вирівнювання вхідного потоку досягають переважно в резервуарі осадження, аеротенку й резервуарі вторинного осадження. Стічну воду безупинно видаляють із резервуара вторинного осадження в інший резервуар через випускну трубу, розташовану під рівнем води. Патентний документ № DE199 16 381 А1 описує невелику установку для очищення стічної води, призначену для біолого-хімічного очищення, у якій має місце кількісне і якісне вирівнювання також у камері осадження й активаційній з активним мулом, але без необхідного видалення зібраної кількості стічної води в інший резервуар. Внутрішній обсяг цих камер використовують для нагромадження великого вхідного потоку. Стічну воду після біологічного очищення перекачують одним або парою насосів на наступну стадію очищення, але це виконують із постійним потоком. Потужність насосів обрана так, щоб бути більше, ніж потрібно для середньої денної швидкості потоку, але помітно нижче, щоб неробочі інтервали для насосів були як можна коротше. Всі згадані вище шляхи рішення включають вирівнювання якості й кількості забрудненої стічної води, поданої безпосередньо в активаційну камеру з активним мулом або в активаційну камеру активним мулом й інші функціональні резервуари або камери установки для очищення стічної води без окремого резервуара, що вирівнює. Але вирівнювання кількості досягається шляхом перекачування, що збільшує вартість і втрату швидкості. Альтернативною можливістю очищення стічної води з більшою розмаїтістю впуску і якості є використання «послідовного завантаження» або реактора «дозованої подачі» (РДП системи). Патентний документ № US 5989428 описує переривчастий спосіб очищення стічної води, що містить подачу, осадження й період розвантаження, який використовує змінний обсяг реакційної 5 камери, при цьому встановлюється низький і високий рівень води в реакторі й впуск може бути або безперервний або перериваний, але розвантаження завжди перериване. Цей спосіб очищення вимагає пристрій для видалення певної порції очищеної води під час періоду осадження, так називана декантатація (відмулювання). У цей період припиняється впуск у реактор. Навпроти, у багатореакторних безперервних системах важко встановити умови підходящі для діаметрально протилежних процесів, наприклад азотування й де азотування, усередині того ж резервуара. Важко визначити тривалість певного процесу (наприклад азотування) при різних швидкостях потоку й впуску забруднень й, тому, реактори повинні бути пристосовані до найгіршого можливого сценарію, що веде до перепроектування РПД реакторів або до необхідності використання складних автоматичних систем датчиків і перебудови пристроїв, що підвищує інвестиційні й експлуатаційні витрати очищення стічної води. Патентний документ № US 450 58 13 описує фільтраційний пристрій на вихідному потоці, що встановлено на камері вторинного осадження Фільтраційний пристрій має певну фільтруючу потужність; коли вхідний потік стічної води більше, ніж потужність фільтра, рівень води у всьому реакторі підвищується, більша частина фільтра поринає й поверхня фільтрації збільшується, збільшуючи також фільтраційну потужність. Фільтр очищають зворотним промиванням водою під тиском, створюваним заглибним насосом, розташованим за реактором у резервуарі для обробленої води. Недолік полягає в тім, що для промивання фільтраційного пристрою необхідно будувати додатковий резервуар, у якому оброблена стічна вода збирається й де встановлений насос із багатоканальним контролюючим клапаном, збільшуючи інвестиційні й експлуатаційні витрати на очищення стічної води. Невеликі установки для очищення стічної води варто проектувати й виконувати таким чином, щоб вони були придатні до транспортування і їх легко було б збирати на місці з мінімумом вимог до будівельних операцій, були б адаптованої форми до заявленої специфіки або місцевості, складалися б з модулів і здатні були б збільшуватися одночасно зі збільшенням кількості виробленої стічної води. Невеликі установки для очищення стічної води з камерою змішаного використання, відповідно до твердження рівня техніки, не здатні виконати всі ці вимоги одночасно. Задачею винаходу є створення такої конструкції пристрою для очищення стічної води від невеликих джерел забруднення, які можуть бути зібрані в один компактний осередок з можливістю зміни форми й модульності, який використовує прості бетонні несучі структури й легкі пластмасові елементи конструкції стін, і які в той же час дозволяють в одному функціональному осередку досягати мети вирівнювання швидкостей різних потоків і досягнення найвищої можливості ефективного біологічного очищення з видаленням азоту й фосфору при малих вимогах до перекачувальної і техніки, що змішує. 86173 6 Згадана задача вирішена й недоліки відомого устаткування істотно усуваються в пристрої для безперервного очищення стічної води, який використовує модифікований процес очищення активним мулом і поєднує в одному резервуарі активаційну камеру з активним мулом з неаерованою анаеробною й безкисневою зонами й аерованою окисною зоною, камеру вторинного осадження й затримуючу камеру із внутрішньою рециркуляцією між зонами активаційної камери з активним мулом й рециркуляцію зворотного мулу між активаційною камерою з активним мулом й камерою вторинного осадження, згідно із наданим винаходом. Сутність винаходу полягає в тім, що резервуар, що містить дно й бічні стінки, розділений на неаерований лабіринт вертикально спрямованого потоку, аеровану активаційну камеру з активним мулом, камеру вторинного осадження й затримуючу камеру, розташовану так, що неаерований лабіринт вертикально спрямованого потоку відділений від аерованої активаційної камери з активним мулом розділовою стінкою, яка поширюється від дна нагору до висоти вище максимального рівня В, заданого рівнем запобіжного клапана, і має прохідний отвір на рівні дна резервуара або на рівні випускної труби резервуара, камера вторинного осадження утворена усередині активаційної камери з активним мулом, що аерують, корпусом, що поширюється від дна нагору до висоти над максимальним рівнем В, заданим рівнем запобіжного клапана, і має прохідний отвір на рівні дна резервуара, а затримуюча камера утворена в резервуарі між висотою мінімального рівня А, заданого рівнем випускної труби резервуара, і висотою максимального рівня В, заданого запобіжним клапаном, уздовж всієї площі поверхні резервуара над лабіринтом вертикально спрямованого потоку, аерованою камерою з активним мулом й камерою вторинного осадження. При цьому лабіринт вертикально спрямованого потоку утворений внутрішніми розділовими стінками в напрямку руху потоку, які поширюються від дна нагору до висоти над максимальним рівнем В, заданим рівнем запобіжного клапана, й мають прохідні отвори по черзі поблизу рівня дна резервуара й на рівні мінімального рівня А, заданого рівнем випускної труби резервуара. При цьому регулятор потоку встановлений у камері вторинного осадження на випускній. трубі з резервуара. Для ефективного вирівнювання перемішування в потоці неопрацьованої стічної води в пристрої для очищення стічної води з безперервними вхідним і вихідним потоками суттєво, що, внаслідок ефекту дроселювання потоку регулятором при випускній трубі із пристрою, згідно із наданим винаходом, у випадку швидкості потоку більш високої, ніж певна швидкість потоку, рівень води підвищується у всьому резервуарі від мінімального рівня води А, що відповідає висоті випускної труби вище висоти максимального рівня води В, що відповідає рівню запобіжного клапана, при цьому внутрішні розділові стінки в неаерованому лабіринті вертикально спрямованого потоку, розділова стінка між керованою активаційною камерою з активним мулом й неаерованим лабіринтом верти 7 кально спрямованого потоку й корпусом камери вторинного осадження не дозволяють необмежене взаємне перемішування вмісту відповідних окремих камер і зон, оскільки вони підняті нагору вище рівня води в резервуарі, що заданий рівнем запобіжного клапана й тому всі процеси очищення стічної води можуть мати місце спокійно також у затримуючій камері. Допустимість модульності й здатності адаптуватися до поступового збільшення виробництва стічної води є переважною, якщо пристрій для очищення стічної води, що використовує модифікований процес очищення активним мулом, відповідно до винаходу, складається з резервуара із квадратним перетином у підставі із дном і стінкою, що у неаерованому лабіринті вертикально спрямованого потоку має розташовані усередині розділові стінки від дна резервуара аж до висоти над максимальним рівнем В, заданим рівнем запобіжного клапана, які мають прохідні отвори по черзі на рівні дна резервуара і рівні мінімального рівня А, заданого випускною трубою, в напрямку просування потоку, які утворені в один або більше рядів в той час, як ряди розділені напрямною стінкою. Кілька резервуарів, згідно із наданим винаходом, можуть бути зв'язані в паралельні численні групи, і в такий спосіб забезпечувати істотне збільшення потужності установки для очищення стічної води відповідно до збільшення кількості неопрацьованих стічних вод. Пристрій для безперервного очищення стічної води, що використовує модифікований процес очищення активним мулом, згідно із наданим винаходом, може бути ефективно реалізований в резервуарі із круглим перерізом у плані, який має дно й зовнішню стінку. Резервуар пристрою, відповідно до винаходу, може мати також полігональну форму, наприклад тетрагональну або гексагональну, при якій резервуар обмежений однією концентрично встановленою внутрішньою стінкою круглого або полігонального перетину щодо керованої активаційної камери з активним мулом й неаерованого лабіринту вертикально спрямованого потоку із прохідним отвором на рівні мінімального рівня А, заданого рівнем випускної труби з резервуара, або на рівні дна резервуара. У неаерованому лабіринті вертикально спрямованого потоку виконані радіально встановлені внутрішні розділові стінки довжиною від дна нагору до висоти над максимальним рівнем В, заданим рівнем запобіжного клапана, які мають прохідні отвори по черзі на рівні дна резервуара й на висоті мінімального рівня А, заданого рівнем випускної труби в напрямку руху потоку. Пристрій, відповідно до винаходу, в основному виконують у монолітному вигляді або у вигляді бетонних заготівель резервуарів, виконаних з герметичного бетону із круглим, квадратним або полігональним перетином у плані, у яких дно, зовнішня стінка, розділова стінка між неаерованим лабіринтом вертикально спрямованого потоку й аерованою активаційною камерою з активним мулом й напрямна стінка між рядами внутрішніх розділових стінок виконані з герметичного бетону, а внутрішні стінки й корпус камери вторинного осадження ви 86173 8 конані із пластмасових конструкційних стінових елементів, як наприклад поліетилен ПЕ, поліпропілен ПП, або зміцнений полівінілхлорид зПВХ. Кілька резервуарів, згідно із наданим винаходом, можуть бути об'єднані в паралельні більші групи, і це дозволяє істотно збільшити потужність очищення стічної води відповідно до збільшення виробництва неопрацьованої стічної води. Пристрій, відповідно до винаходу, реалізується в основному також у вигляді резервуарів із круглим, квадратним або полігональним перетином у плані, із дном і зовнішньою стінкою, розділовою стінкою між неаерованим лабіринтом вертикально спрямованого потоку й аерованою активаційною камерою з активним мулом, а напрямна стінка між рядами внутрішніх розділових стінок виконана із пластмасових конструкційних стінових елементів, наприклад, поліетилену ПЕ, поліпропілену ПП, і зміцненого полівінілхлориду зПВХ. Кілька резервуарів, згідно із наданим винаходом, можуть бути об'єднані в паралельні більші групи, й це дозволяє істотно збільшити потужність очищення стічної води відповідно до збільшення виробництва неопрацьованої стічної води. Для простоти операції регулювання потоку без необхідності технічного обслуговування важливо, щоб отвір, що дроселює, і пропускна труба були б захищені від засмічення брудом і пластівцями активованого осаду захисним екраном, що періодично промивається обробленою водою. Механізм, який промиває, такий, що стиснене повітря або можливо вода під тиском направляються через отвір у регуляторі потоку розташованому під діафрагмою, і стиснене повітря або вода під тиском викидає оброблену воду, що перебуває в регуляторі потоку в простір між розташуванням регулятора потоку й прохідною трубою усередині регулятора потоку, перший через захисний екран, і тільки після досягнення рівня впускного отвору пропускної труби вода під тиском або повітря починають минати через отвір, що дроселює, при цьому відбувається короткий викид води під тиском або суміші повітря й води під тиском, утвореної на цьому шляху, що зручно для повного очищення захисного екрана. Усунення недоліків невеликих відомих установок для очищення стічної води, згідно із наданим винаходом, забезпечено такою конструкцією пристрою для очищення стічної води для невеликих джерел стічної води, що може бути зроблена у вигляді одного компактного осередку, що включає можливість здійснення варіантів корпусів і модульності, використовуючи прості бетонні несучі конструкції й легкі пластмасові елементи конструкцій стін, у той же час дозволяють в одному функціональному осередку вирішити задачу вирівнювання різних швидкостей потоку й досягнення найбільш високої ефективності біологічного очищення с видаленням азоту й фосфору при низьких вимогах до техніки змішування. Сутність винаходу буде пояснена, використовуючи приклади його здійснення, описані з посиланням на прикладені малюнки, що показують: Фіг.1а, 1в, пристрій для очищення стічної води відповідно до винаходу. 9 Фіг.2а, 2в, 2с, пристрій для очищення стічної вода із квадратним перетином у плані. Фіг.3а, 3в, 3с, пристрій для очищення стічної води із круглим, квадратним і полігональним перетином у плані. Фіг.4, регулятор потоку. Приклад 1. Пристрій для безперервного очищення стічної води, що використовує модифікований процес очищення активним мулом, відповідно до винаходу, Фіг.1а й 1в, містить резервуар 1 із дном 2 і зовнішньою стінкою 3. Резервуар 1 розділений розділовою стінкою 4 на неармований лабіринт 7 вертикально спрямованого потоку й керовану активаційну камеру 8 з активним мулом. Камера 9 вторинного осадження утворена усередині керованої активаційної камери 8 з активним мулом, використовуючи кожух 5 камери вторинного осадження. Відповідно до звичайно використовуваних принципів конструкції вторинних осаджувальних камер для процесу очищення активним мулом, кожух 5 камери 9 вторинного осадження має форму повністю переверненого усіченого конуса або призми (Фіг.1а) або частини переверненого усіченого конуса, призми (Фіг.1в), у якій кожух 5 камери 9 вторинного осадження становить кут до дна резервуара 1 принаймні 60°. Розділова стінка 4 і кожух 5 камери 9 вторинного осадження продовжені у верх максимально вище рівня В, заданого висотою запобіжного клапана 29 резервуара 1. У розділовій стінці 4 є пропускний отвір 10 на висоті мінімального рівня А, заданого положенням випускної труби 11 або рівнем дна 2 резервуара 1. У Кожусі 5 камери 9 вторинного осадження є прохідний отвір 6 на рівні дна 2 резервуара 1. Неаерований лабіринт 7 потоку, що направлений вертикально, утворений серією внутрішніх розділових стінок 12, які поширюються від дна 2 до верхнього максимального рівня В, заданого висотою запобіжного клапана 29 резервуара 1. Відповідні послідовні розділові стінки 12 мають прохідні отвори 13 по черзі біля дна 2 резервуара 1 і біля висоти мінімального рівня А, заданого рівнем випускної труби 11 з резервуара. Регулятор 14 потоку встановлений у камері 9 вторинного осадження під рівнем обробленої води, Фіг.4. Регулятор потоку 14 являє собою корпус із отворами, що містить корпус 15, впускний отвір 16 і діафрагму 17, у якому впускний отвір 16 захищений захисним екраном 18. У діафрагмі 17 є отвір 19 з можливістю встановлювати швидкість потоку так, що вона дорівнює розміру швидкості максимального потоку при виході із пристрою для очищення стічної води. Усередині регулятора 14 потоку є прохідна трубка 20, вхідний отвір 21 якої розташований безпосередньо після вхідного отвору 16 регулятора 14 потоку й вихідний отвір 22 пов'язаний із отвором 19, що дроселює. В області між прохідною трубкою 20 і корпусом 15 регулятора 14 потоку присутня оброблювана вода, яка використовується для промивання захисного екрана. Отвір 23 для подачі стислого потоку, наприклад стисненого повітря або води під тиском, виконаний в корпусі 15 регулятора 14 потоку під діафрагмою 17. У камері 9 вторинного осадження встановлений запобіжний кла 86173 10 пан 29, призначений для скидання стічної води у випадку швидкості потоку більшої, ніж розмір максимальний Qmax. Оброблена вода через клапан 29 стікає до випускного, пропускного або іншого резервуара, який не показаний на малюнках. Затримуюча камера 24 утворена в резервуарі 1 між висотою мінімального рівня А, заданого рівнем випускної труби 11 з резервуара 1, і висотою максимального рівня В, заданою рівнем запобіжного клапана 29 резервуара 1, по всій площі поверхні резервуара 1, у такий спосіб над неаерованим лабіринтом 7 вертикально спрямованого потоку, аерованою активаційною камерою 8 з активним мулом й камерою 9 вторинного осадження, у яких розділові стінки 4, внутрішні розділові стінки 12 і корпус 5 камери 9 вторинного осадження містять в затримуючій камері 24 анаеробні, безокисні, окисні й стабілізуючі умови для активного мулу. Спосіб аерування в аерованій активаційній камері 8 з активним мулом, добре відомий із сучасного рівня техніки. Джерело стисненого повітря, на малюнках не показане, є джерелом стисненого повітря також для насосів 26, 27, 28, що подають повітря, які виконують рециркуляцію зворотного мулу з камери 9 вторинного осадження в неармований лабіринт 7 вертикального спрямованого потоку, рециркуляцію з аерованої активаційної камери 8 з активним мулом в неаерований лабіринт 7 вертикально спрямованого потоку і внутрішню рециркуляцію усередині неаерованого лабіринту 7 вертикально спрямованого потоку. Потік стічної води, який необроблений, входить через впускну трубу 25 у некерований лабіринт 7 вертикально спрямованого потоку. Суміш активного мулу, утвореного змішанням неочищеної стічної води з рециркульованим активним мулом тече через серію внутрішніх стінок 12, що мають прохідні отвори 13 по черзі біля дна 2 резервуари 1 і на висоті мінімального рівня А, заданого рівнем випускної труби 11. Почергове створення прохідних отворів 13 на різних висотах у розділових стінках 12 у напрямку потоку створює умови для ідеального й спокійного змішування в неаерованому лабіринті 7 вертикально спрямованого потоку, що міститься, без використання будьяких механічних пристроїв, у якому створений лабіринт анаеробних й безкисневих умов для активного мулу. З неаерованого лабіринту 7 вертикально спрямованого потоку суміш активного мулу переходить через прохідний отвір 10 у розділовій стінці 4 у аеровану активаційну камеру 8 з активним мулом. У керованій активаційній камері 8 з активним мулом умови окислювання підтримуються шляхом аерації. З аерованої активаційної камери 8 з активним мулом, активний мул проходить у камеру 9 вторинного осадження через прохідний отвір 6 у корпусі 5 камери 9 вторинного осадження. У камері 9 вторинного осадження осадження активного мулу з обробленої" води відбувається під дією гравітації, при цьому активний мул перекачують із камери 9 вторинного осадження у формі зворотного мулу за допомогою повітряного піднімального насоса 27 у неаерований лабіринт 7 вертикально спрямованого потоку, а оброблену воду 11 випускають через регулятор 14 потоку й випускну трубу 11 з резервуара 1 пристрою для очищення стічної води. Оброблена вода входить у регулятор 14 потоку через захисний екран 18 на впускному отворі 16 регулятора 14 потоку. Усередині регулятора 14 потоку після захисного екрана 18 є впускний отвір 21 проникної трубки 20, що відкривається на іншому кінці в отвір 19, що дроселює, діафрагми 17. Після діафрагми 17 оброблена стічна вода проходить вільно через випускну трубу 11 з резервуара 1. Це і є функція регулятора 14 потоку, який калібруючи отвір 19, що дроселює, дозволяє обробленій воді витікати тільки при швидкості Потоку, що дорівнює або менше ніж установлена потужність максимального потоку на випускному пристрої, для якого визначені площа поверхні й обсяг камери 9 вторинного осадження. У випадку більше високої швидкості потоку рівень води у всьому резервуарі 1 збільшується від рівня води А до рівня В у відповідності із ефектом регулятора 14 потоку, який дроселює. Внутрішні розділові стінки 12, розділова стінка 4 і корпус 5 камери 9 вторинного осадження не дозволяють необмежене взаємне змішування вмісту відповідних камер і тому всі процеси очищення стічної води можуть відбуватися спокійно також у затримуючій камері 24. Отвір 19, що дроселює, і пропускна трубка 20 захищені від засмічення брудом й пластівцями активного мулу захисним екраном 18, який періодично промивають обробленою стічною водою. Механізм, що промиває, такий, що стиснене повітря періодично вдувається або можливо вода під тиском направляється через отвір 23 в об'єм корпуса регулятора 14 потоку через діафрагму 17. Стиснене повітря або вода під тиском виштовхує оброблену воду, що потрапила в регулятор 14 потоку спочатку через захисний екран 18, і тільки після досягнення рівня впускного отвору 21 прохідної трубки 20, вода під тиском починає проходити через отвір 19. що дроселює. Короткий викид води під тиском або суміші повітря й води під тиском, забезпечений у цьому випадку, зручний для повного очищення захисного екрана 18, який ніколи не очищають вручну. Матеріал бічної стінки 3, дна 2 резервуара 1, розділової стінки 4 і внутрішніх розділових стінок 12 резервуара 1 і корпус 5 камери 9 вторинного осадження практично виконані із пластмасових елементів конструкцій стін, як наприклад поліетилен РЕ, поліпропілен РР або зміцнений полівінілхлорид pPVC. Резервуар 1 може мати габаритні розміри, які полегшують транспортування. Резервуари 1 можуть бути зібрані на місці установки у великий комплекс відразу або підходящими частинами в міру збільшення кількості оброблюваної стічної води. Матеріал, несучих стін - бічної 3, дна 2 резервуара 1 і розділової стінки 4 може складатися з водонепроникного бетону, а внутрішні розділові стінки 12 резервуара 1 і корпус 5 камери 9 вторинного осадження можуть бути практично виконані із пластмасових елементів конструкції стін, як напри 86173 12 клад поліетилен РЕ, поліпропілен РР або зміцнений полівінілхлорид pPVC. Приклад 2. Пристрій для тривалого очищення стічної води, який використовує модифікований процес очищення активним мулом, відповідно до винаходу, Фіг.2а, в, с, містить резервуар 1 прямокутного перетину в плані із дном 2 і бічними стінками 3. Резервуар 1 розділений однією розділовою стінкою 4 на неаерований лабіринт 7 спрямованого вертикально потоку, і аеровану активаційну камеру 8 з активним мулом із прохідним отвором 10 на висоті мінімального рівня А, заданого рівнем випускної труби 11 з резервуара 1, або на рівні дна 2 резервуара 1. Неаерований лабіринт 7 вертикально спрямованого потоку утворений рядом внутрішніх розділових стінок 12, що розповсюджуються від дна 2 резервуара до максимального рівня В, заданого висотою запобіжного клапана 29, і прохідним отвором 13 поблизу дна 2 резервуара 1, і висотою мінімального рівня А, заданого рівнем випускної труби 11 у напрямку руху потоку, що утворений одним рядом (Фіг.2а) або двома або більше рядами (Фіг.2в). У випадку, коли внутрішні розділові стінки 12 установлені в кілька рядів, вони розділені напрямною стінкою 30. Напрямок просування потоку виявляється протилежним на лівій і правій стороні напрямної стінки 30, щоб забезпечити головне, при якому стічна вода успішно проходить через всі внутрішні розділові стінки 12 й остаточно виходить через прохідний отвір, 13 у аеровану активаційну камеру 8 з активним мулом. Кілька резервуарів 1, згідно із наданим винаходом, можуть бути зв'язані в паралельні більші об'єми (Фіг.2с), так що забезпечують послідовне збільшення продуктивності установки для очищення стічної води, забезпечуючи наступне збільшення продуктивності обробки стічної води. Приклад 3. Пристрій для безперервного очищення стічної води, який використовує модифікований процес очищення активним мулом, відповідно до винаходу, Фіг.3а, 3в, 3с, містить резервуар 1 круглого перерізу в плані із дном 2 і бічною стінкою 3. Резервуар 1 може також мати багатокутний перетин, наприклад квадратний або шестигранний. Резервуар 1, який обмежений однією концентричною стінкою 4 кола або багатокутником, що повторюється в плані, утворює неаерований лабіринт 7 вертикально спрямованого потоку і аеровану активаційну камеру 8 з активним мулом із прохідним отвором 10 на висоті мінімального рівня А, заданого рівнем випускної труби 11 резервуара 1, або на рівні дна 2 резервуара 1. Неаерований лабіринт 7 вертикально спрямованого потоку, утворений радіально спрямованими внутрішніми розділовими стінками 12, що поширюються від дна 2 нагору до максимального рівня В, заданого висотою запобіжного клапана 29, із прохідними отворами послідовно біля дна 2 резервуара 1 і на висоті мінімального рівня А, заданого рівнем випускної труби 11 у напрямку руху потоку. Пристрій, згідно із наданим винаходом, може бути використаний для очищення різних стічних вод, особливо малих джерел, комунальних, а та 13 кож промислових забруднень, що розпадаються біологічно. Завдяки трансформованності пристрою він може бути встановлений для децентралізованого дозволу очищення стічної води для малих сіл, шкіл, ресторанів, готелів, дерев'яних будинків, промислових парків і т.п. Пристрій модульний й може бути успішно зібраний в більші конструкції, що дозволяють збільшити обробку стічної води Його перевага визначається низькою будівельною вартістю, оскільки технічне рішення дозволяє робити готові, «пакетовані» або «контейнерні» уста 86173 14 новки для очищення стічної води, які вимагають тільки мінімум монтажу й будівельних робіт на будівельному майданчику. У той же час якість обробленої води відповідає також високим вимогам з погляду якості обробленої стічної води. Тому очисні установки можуть бути використані також для скидання обробленої стічної води на поверхню води із чутливою площею, де існує заростання водойми водоростями, для скидання в підземні води, а також для циклічної обробки стічних вод. 15 86173 16 17 Комп’ютерна верстка Л. Купенко 86173 Підписне 18 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
