Спосіб визначення планового положення конструкції

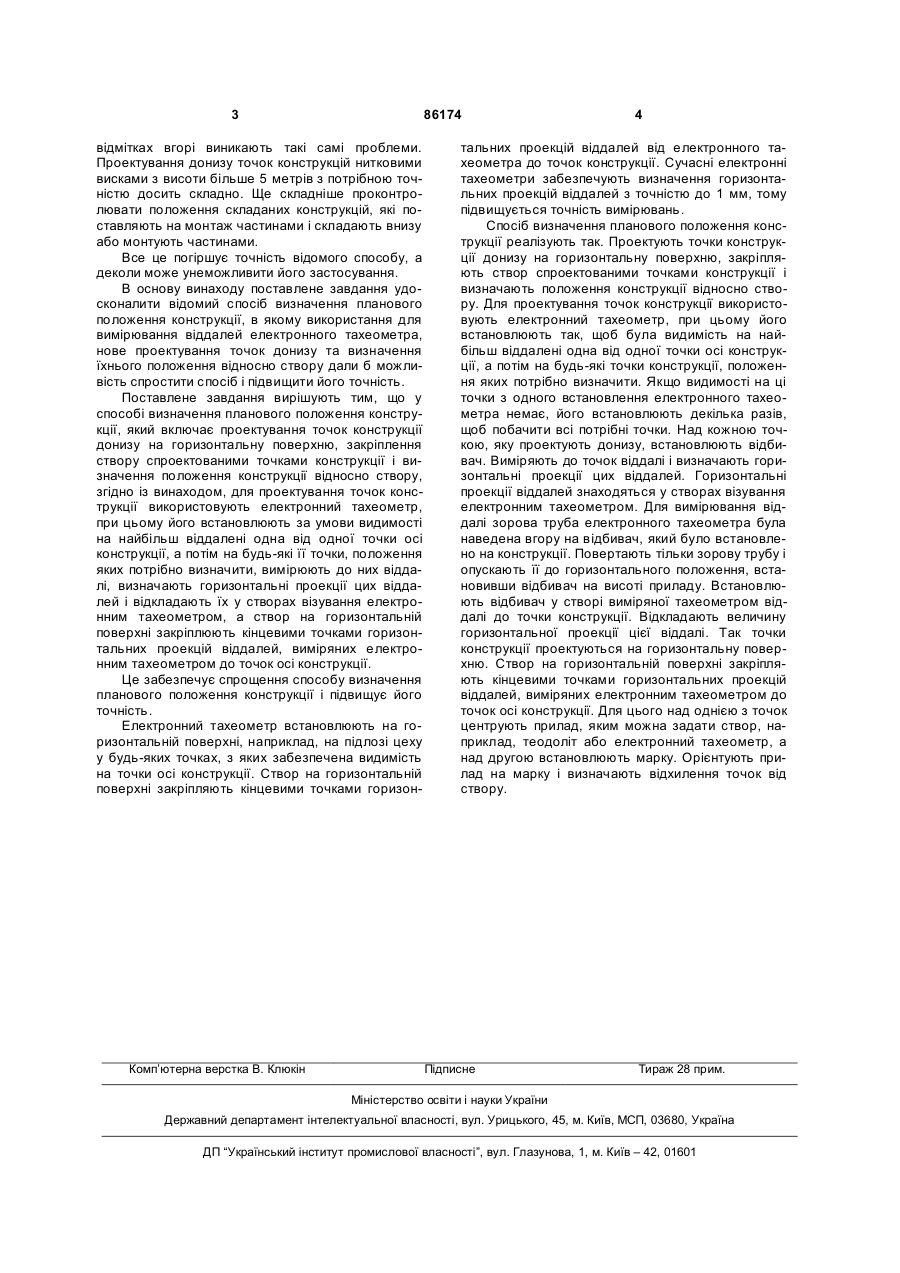

Спосіб визначення планового положення конструкції, який включає проектування точок конструкції донизу на горизонтальну поверхню, закріплення створу спроектованими точками конструкції і визначення положення конструкції відносно створу, який відрізняється тим, що проектування точок конструкції здійснюють з використанням електронного тахеометра, встановленого за умови видимості на найбільш віддалені одна від одної точки осі конструкції, а потім на будь-які її точки, положення яких потрібно визначити, вимірюють до них віддалі, визначають горизонтальні проекції цих віддалей і відкладають їх у створах візування електронним тахеометром, а створ на горизонтальній поверхні закріплюють кінцевими точками горизонтальних проекцій віддалей, виміряних електронним тахеометром до точок осі конструкції. Винахід стосується інженерної геодезії, а, конкретно, способів визначення положення конструкцій встановлених або змонтованих на значній висоті. Відомий спосіб визначення планового положення конструкцій, який включає проектування точок конструкції донизу на горизонтальну поверхню, закріплення створу спроектованими точками конструкції і визначення положення конструкції відносно створу [Левчук Г.П., Новак В.Е., Конусов В.Г. Прикладная геодезия: Основные методы и принципы инженерно-геодезических работ. Учебник для вузов. - М.: Недра, 1981, с. 276-277, с. 315319]. Після встановлення або монтажу габаритних конструкцій на значній висоті, наприклад, балок, ферм та інших перевірити як вони встановлені, зокрема,, в плані досить складно, а іноді просто неможливо. У місцях, де потрібно виконувати вимірювання, складно, а найчастіше неможливо встановити прилади для лінійних вимірювань, наприклад, віддалемір або електронний тахеометр. Вимірювання механічними засобами, наприклад, рулетками здійснити важко через те, що полотно рулетки потрібно тримати у повітрі на вазі і часто під кутом до горизонту. Забезпечити у такий спосіб необхідну точність вимірювань досить складно. Через це, щоб визначити планове положення конструкції відомим способом проектують точки споруди донизу, наприклад на горизонтальну поверхню, наприклад, на підлогу цеху або будови. Точками конструкції, які проектують, намагаються вибрати точки її поздовжньої осі або крайні точки її габаритів. Точки передбачається проектувати приладами для вертикального проектування, нитковими висками або теодолітом. Через відмічені на горизонтальній поверхні спроектовані крайні, найвіддалешші одна від іншої точки, наприклад, конструкції будують створ. Для цього над однією з них центрують, наприклад, теодоліт, а над іншою встановлюють марку. Положення решти спроектованих точок конструкції визначають відносно створу. Прилади вертикального проектування потрібно встановлювати на штативах так само, як і інші геодезичні прилади-віддалеміри або електронні тахеометри Тому із встановленням їх на потрібних (19) UA (11) 86174 (13) (21) a200806877 (22) 19.05.2008 (24) 25.03.2009 (46) 25.03.2009, Бюл.№ 6, 2009 р. (72) ГЛОТОВ ВОЛОДИМИР МИКОЛАЙОВИЧ, UA, МОРОЗ ОЛЕКСАНДР ІВАНОВИЧ, UA, ТРЕТЯК КОРНИЛІЙ РОМАНОВИЧ, UA, ШЕВЧЕНКО ТАРАС ГЕОРГІЙОВИЧ, UA (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", UA (56) SU, а.с. №794374, G01C 5/00, публ. 12.02.1981. DE, патент №3145823, G01C 15/00, G01C 3/00, публ. 26.05.1983. DE, патент №3827458, G01C 15/00, 15.02.1989. UA, патент №47168 A, G01C 5/00 , публ. 17.06.2002. Левчук Г.П., Новак В.Е., Конусов В.Г. Прикладная геодезия: Основные методы и принципы инженер C2 1 3 86174 відмітках вгорі виникають такі самі проблеми. Проектування донизу точок конструкцій нитковими висками з висоти більше 5 метрів з потрібною точністю досить складно. Ще складніше проконтролювати положення складаних конструкцій, які поставляють на монтаж частинами і складають внизу або монтують частинами. Все це погіршує точність відомого способу, а деколи може унеможливити його застосування. В основу винаходу поставлене завдання удосконалити відомий спосіб визначення планового положення конструкції, в якому використання для вимірювання віддалей електронного тахеометра, нове проектування точок донизу та визначення їхнього положення відносно створу дали б можливість спростити спосіб і підвищити його точність. Поставлене завдання вирішують тим, що у способі визначення планового положення конструкції, який включає проектування точок конструкції донизу на горизонтальну поверхню, закріплення створу спроектованими точками конструкції і визначення положення конструкції відносно створу, згідно із винаходом, для проектування точок конструкції використовують електронний тахеометр, при цьому його встановлюють за умови видимості на найбільш віддалені одна від одної точки осі конструкції, а потім на будь-які її точки, положення яких потрібно визначити, вимірюють до них віддалі, визначають горизонтальні проекції цих віддалей і відкладають їх у створах візування електронним тахеометром, а створ на горизонтальній поверхні закріплюють кінцевими точками горизонтальних проекцій віддалей, виміряних електронним тахеометром до точок осі конструкції. Це забезпечує спрощення способу визначення планового положення конструкції і підвищує його точність. Електронний тахеометр встановлюють на горизонтальній поверхні, наприклад, на підлозі цеху у будь-яких точках, з яких забезпечена видимість на точки осі конструкції. Створ на горизонтальній поверхні закріпляють кінцевими точками горизон Комп’ютерна верстка В. Клюкін 4 тальних проекцій віддалей від електронного тахеометра до точок конструкції. Сучасні електронні тахеометри забезпечують визначення горизонтальних проекцій віддалей з точністю до 1 мм, тому підвищується точність вимірювань. Спосіб визначення планового положення конструкції реалізують так. Проектують точки конструкції донизу на горизонтальну поверхню, закріпляють створ спроектованими точками конструкції і визначають положення конструкції відносно створу. Для проектування точок конструкції використовують електронний тахеометр, при цьому його встановлюють так, щоб була видимість на найбільш віддалені одна від одної точки осі конструкції, а потім на будь-які точки конструкції, положення яких потрібно визначити. Якщо видимості на ці точки з одного встановлення електронного тахеометра немає, його встановлюють декілька разів, щоб побачити всі потрібні точки. Над кожною точкою, яку проектують донизу, встановлюють відбивач. Виміряють до точок віддалі і визначають горизонтальні проекції цих віддалей. Горизонтальні проекції віддалей знаходяться у створах візування електронним тахеометром. Для вимірювання віддалі зорова труба електронного тахеометра була наведена вгору на відбивач, який було встановлено на конструкції. Повертають тільки зорову трубу і опускають її до горизонтального положення, встановивши відбивач на висоті приладу. Встановлюють відбивач у створі виміряної тахеометром віддалі до точки конструкції. Відкладають величину горизонтальної проекції цієї віддалі. Так точки конструкції проектуються на горизонтальну поверхню. Створ на горизонтальній поверхні закріпляють кінцевими точками горизонтальних проекцій віддалей, виміряних електронним тахеометром до точок осі конструкції. Для цього над однією з точок центрують прилад, яким можна задати створ, наприклад, теодоліт або електронний тахеометр, а над другою встановлюють марку. Орієнтують прилад на марку і визначають відхилення точок від створу. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
