Пристрій для психофізіологічних досліджень
Номер патенту: 88821
Опубліковано: 10.04.2014
Формула / Реферат
1. Пристрій для психофізіологічних досліджень, що включає блок психодіагностичної клавіатури, блок психомоторних тестів з тремометричною панеллю і тепінговою панеллю і щуп, тремометрична панель виконана з лабіринтом в центральній частині і розташованим над ним горизонтальним рядом круглих отворів різного діаметра, стінки лабіринту і круглих отворів горизонтального ряду виконані провідними, поверхня тепінгової панелі виконана із твердого провідного матеріалу з окресленим по центру полем і горизонтальним рядом круглих отворів, який відрізняється тим, що зовнішня поверхня тремометричної панелі має ізолююче покриття, на початку і в кінці прорізу лабіринту виконані дві контактні площадки, гальванічно ізольовані від стінок лабіринту і один від одного, а на тепінговій панелі в глибині кожного отвору розташована площадка з провідного матеріалу, що являє собою електричний контакт, гальванічно ізольований від поверхні тепінгової панелі, а в першому і останньому отворах ці контакти гальванічно ізольовані також один від одного і від контактів, розташованих в решті отворів.
2. Пристрій за п. 1, який відрізняється тим, що лабіринт тремометричної панелі виконаний у вигляді двох розгорнутих в різні боки спіралеподібних доріжок, з'єднаних горизонтальними відрізками з П-подібною ділянкою;
3. Пристрій за п. 1, який відрізняється тим, що корпус блока психомоторних тестів з'єднаний з проводом з нульовим потенціалом.
4. Пристрій за п. 1, який відрізняється тим, що на верхній поверхні блока психомоторних тестів додатково розміщений фіксатор щупа.
5. Пристрій за п. 4, який відрізняється тим, що фіксатор щупа виконаний у вигляді двох, виконаних з пружинистого м'якого матеріалу, С-подібних дужок, внутрішній діаметр яких дорівнює діаметру щупа, а просвіт між кінцями дужки - менше цього діаметра.
6. Пристрій за п. 1, який відрізняється тим, що блок психомоторних тестів встановлений з нахилом назад, на кут, що знаходиться в інтервалі 18-22 градусів.
7. Пристрій за п. 6, який відрізняється тим, що блок психомоторних тестів встановлений в підставці.
8. Пристрій за п. 1, який відрізняється тим, що блок психодіагностичної клавіатури містить три ряди клавіш, причому відповідні клавіші верхнього ряду рівновіддалені від середньої стартовою клавішею нижнього ряду, у центрі середнього ряду розташована додаткова відповідна клавіша, а по краях середнього ряду розташовані функціональні клавіші, забезпечені зображенням стрілок, спрямованих вгору і знаками ″-″ і ″+″.
9. Пристрій за п. 8, який відрізняється тим, що на задній площині клавіатури розташовані сполучні роз'єми для підключення додаткових пристроїв і поглиблення для розміщення шильдиків.
10. Пристрій за п. 1, який відрізняється тим, що щуп виконаний у вигляді циліндричного корпусу з непровідного матеріалу з неглибокими кільцеподібними канавками в передній частині і металевого наконечника.
11. Пристрій за п. 1, який відрізняється тим, що він додатково містить маніпулятор.
12. Пристрій за п. 13, який відрізняється тим, що він як маніпулятор містить джойстик або рульовий блок.
13. Пристрій за п. 1, який відрізняється тим, що, він додатково містить педаль.
Текст

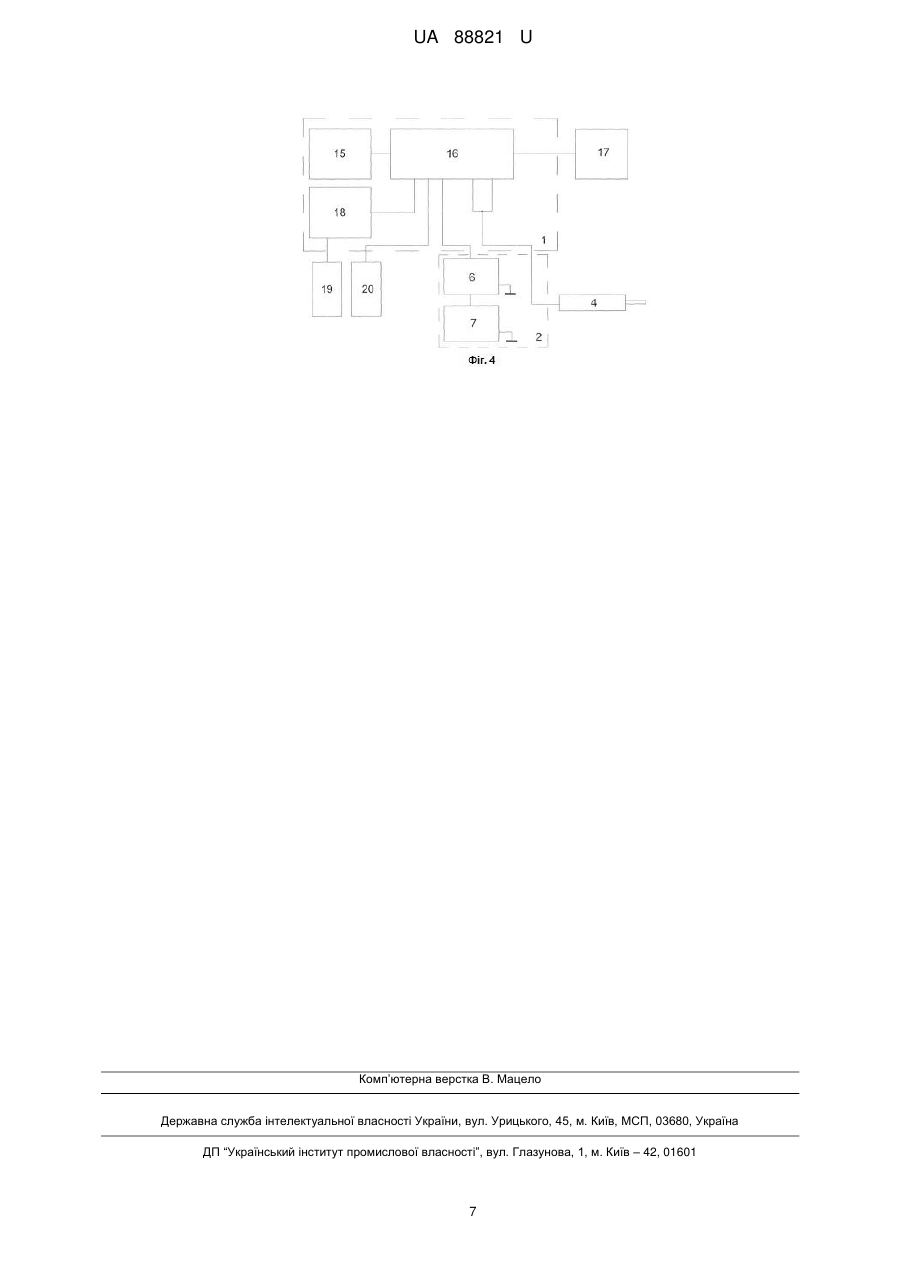

Реферат: Пристрій для психофізіологічних досліджень включає блок психодіагностичної клавіатури, блок психомоторних тестів з тремометричною панеллю і тепінговою панеллю і щуп. Тремометрична панель виконана з лабіринтом в центральній частині і розташованим над ним горизонтальним рядом круглих отворів різного діаметра. Стінки лабіринту і круглих отворів горизонтального ряду виконані провідними. Поверхня тепінгової панелі виконана із твердого провідного матеріалу з окресленим по центру полем і горизонтальним рядом круглих отворів. Зовнішня поверхня тремометричної панелі має ізолююче покриття, на початку і в кінці прорізу лабіринту виконані дві контактні площадки, гальванічно ізольовані від стінок лабіринту і один від одного. На тепінговій панелі в глибині кожного отвору розташована площадка з провідного матеріалу, що являє собою електричний контакт, гальванічно ізольований від поверхні тепінгової панелі. В першому і останньому отворах ці контакти гальванічно ізольовані один від одного і від контактів, розташованих в решті отворів. UA 88821 U (33) Код держави-учасниці RU UA 88821 U UA 88821 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до спеціальних комплексів, призначених, зокрема, для проведення тестування при професійному психофізіологічному відборі фахівців, контролю стану людини в процесі роботи. Найбільш близьким аналогом пропонованого є пристрій для психофізіологічних досліджень, що складається з блока психомоторних тестів (БПМТ), блока психодіагностичної клавіатури (БПДК) і щупа (Патент на промисловий зразок РФ № 63163). Недоліками відомого пристрою є відсутність можливості здійснювати перехід до наступних пунктів тесту і повернення до попередніх пунктів тесту; неможливість виконання завдань на ранжирування при вертикальному розташуванні ранжируваних елементів на екрані монітора; нерівність вимірів часу в швидкісних тестах альтернативного вибору через нерівності відстаней між стартовою клавішею і цифровими відповідними клавішами верхнього ряду (розташованими по прямій лінії), більша ймовірність ушкодження провідника щупа при зберіганні або транспортуванні; ускладненість виконання тестів з використанням БПМТ через розміщення БПМТ у вертикальному положенні на задній стінці БПДК. В корисній моделі вирішується задача підвищення ефективності заявлюваного пристрою. Технічний результат полягає в підвищенні точності тестування, зменшенні ймовірності виникнення артефактів, розширенні функціональних можливостей і підвищенні зручності користування. Зазначений технічний результат досягається тим, що в пристрої для психофізіологічних досліджень, що включає блок психодіагностичної клавіатури, блок психомоторних тестів з тремометричною і тепінговою панелями і щуп, тремометрична панель виконана з лабіринтом в центральній частині і розташованим над ним горизонтальним рядом круглих отворів різного діаметра, стінки лабіринту і круглих отворів горизонтального ряду виконані провідними, поверхня тепінгової панелі виконана із твердого провідного матеріалу з окресленим по центру полем і горизонтальним рядом круглих отворів, зовнішня поверхня тремометричної панелі має ізолююче покриття, на початку і в кінці прорізу лабіринту виконані дві контактні площадки, гальванічно ізольовані від стінок лабіринту і один від одного, а на тепінговій панелі в глибині кожного отвору розташована площадка з провідного матеріалу, що являє собою електричний контакт, гальванічно ізольований від поверхні тепінгової панелі, а в першому і останньому отворах ці контакти гальванічно ізольовані також один від одного і від контактів, розташованих в решті отворів. Зазначений технічний результат досягається також тим, що лабіринт тремометричної панелі виконаний у вигляді двох розгорнутих в різні боки спіралеподібних доріжок, з'єднаних горизонтальними відрізками з П-подібною ділянкою. Зазначений технічний результат досягається також тим, що корпус блока психомоторних тестів з'єднаний з проводом з нульовим потенціалом. Зазначений технічний результат досягається також тим, що на верхній поверхні блока психомоторних тестів додатково розміщений фіксатор щупа. Зазначений технічний результат досягається також тим, що фіксатор щупа виконаний у вигляді двох, виконаних з пружистого м'якого матеріалу, С-подібних дужок, внутрішній діаметр яких дорівнює діаметру щупа, а просвіт між кінцями дужки - менше цього діаметра. Зазначений технічний результат досягається також тим, що блок психомоторних тестів встановлений з нахилом назад, на кут, що знаходиться в інтервалі 18-22 градусів. Зазначений технічний результат досягається також тим, що блок психомоторних тестів встановлений в підставці. Зазначений технічний результат досягається також тим, що блок психодіагностичної клавіатури містить три ряди клавіш, причому відповідні клавіші верхнього ряду рівновіддалені від середньої стартової клавіші нижнього ряду, в центрі середнього ряду розташована додаткова відповідна клавіша, а по краях середнього ряду розташовані функціональні клавіші, забезпечені зображенням стрілок, спрямованих вгору, і знаками «-» і «+». Зазначений технічний результат досягається також тим, що на задній площині клавіатури розташовані сполучні роз'єми для підключення додаткових пристроїв і поглиблення для розміщення шильдиків. Зазначений технічний результат досягається тим, що щуп виконаний у вигляді циліндричного корпусу з непровідного матеріалу з неглибокими кільцеподібними канавками в передній частині і металевого наконечника. Зазначений технічний результат досягається також тим, що пристрій додатково містить маніпулятор. Як маніпулятор використовується джойстик або рульовий блок. Зазначений технічний результат досягається також тим, що пристрій додатково містить педаль. 1 UA 88821 U 5 10 15 20 25 30 35 40 45 50 55 Суть корисної моделі пояснюється Фіг. 1-4. На фіг. 1 зображено пристрій для психофізіологічних досліджень, на фіг. 2 - тремометрична панель блока психомоторних тестів (БПМТ), на фіг. 3 - тепінгова панель блока психомоторних тестів, на фіг. 4 - функціональна схема пристрою. Пристрій для психофізіологічних досліджень (фіг. 1) містить блок психодіагностичної клавіатури (БПДК) 1 з розміщеними в три ряди клавішами, з яких дві крайні клавіші середнього ряду з нанесеними знаками «+» і «-» є функціональними клавішами, а решта клавіш відповідними, блок психомоторних тестів (БПМТ) 2, встановлений на спеціальній підставці 3 та щуп 4, закріплений у фіксаторі 5. Лицьова сторона корпусу блока психомоторних тестів 2 являє собою тремометричну панель 6 (фіг. 1, 2), а на задній стороні блока психомоторних тестів розташована тепінгова панель 12 (фіг.З). Тремометрична панель 6 блока психомоторних тестів 2 (фіг. 2) виконана з металу з лабіринтом 7 в центральній частині у вигляді двох розгорнутих в різні боки спіралеподібних доріжок 8, з'єднаних горизонтальними відрізками з П-подібною ділянкою 9, і розташованим над ним горизонтальним рядом круглих отворів різного діаметра 10 з цифровою графікою над ними. Зовнішня поверхня тремометричної панелі 6 має ізолююче покриття, а стінки лабіринту 7 і круглих отворів горизонтального ряду 10 виконані провідними для забезпечення електричного контакту панелі з наконечником щупа 4. Крім того, на початку (зліва) і в кінці (праворуч) прорізу лабіринту 8 є дві гальванічно ізольовані від стінок лабіринту контактні площадки 11. Тепінгова панель 12 (фіг. 3) виконана з металу з окресленим по центру полем у вигляді кола 13, а нижче кола в окресленому прямокутному полі розміщений горизонтальний ряд однакових круглих поглиблень меншого діаметра 14. Дно кожного поглиблення горизонтального ряду 14 гальванічно ізольоване від тепінгової панелі 12, а дно першого і останнього заглиблень, крім того, гальванічно ізольоване від решти поглиблень і один від одного. На верхній поверхні БПМТ 2 розміщується фіксатор 5, що являє собою дві виконані з пружистого м'якого матеріалу С-подібні дужки, осі яких перпендикулярні площині БПМТ 2, внутрішній діаметр дорівнює діаметру щупа 4, а просвіт між кінцями дужки - менше цього діаметра. Блок психодіагностичної клавіатури 1 (фіг. 1 і фіг. 4) призначений для введення відповідних реакцій випробовуваного в широкому діапазоні тестових процедур - від простих хронометричних завдань до інтелектуальних тестів і тестів-опитувальників, містить мікроконтролер 16, здійснює первинну обробку сигналів, що надходять, як від клавіш БПДК, так і від інших пристроїв, що використовуються для реєстрації дій випробуваного в ході тестування, включаючи БПМТ 2, джойстик 19, педаль 20 та забезпечує необхідну точність вимірювання часових параметрів дій випробуваного (1 мс). Підключається до одного з вільних USB-портів електронно-обчислювальної машини 17. Дані передаються в ЕОМ у вигляді потоку інформаційних пакетів довжиною 128 байт, що містять синхронізуючі мітки, унікальний номер пристрою, час від моменту ініціалізації пристрою, інформацію про підключені додаткові пристрої, інформацію про зміну стану клавіш, контактів БПМТ, кнопок джойстика і педалі, координати джойстика. Всі 16 клавіш БПДК по ролі, виконуваної в ході тестування, поділяються на відповідні (10 клавіш з цифровою графікою і 4 зі стилізованим зображенням стрілок) та функціональні (2 клавіші з нанесеними знаками «+» і «-»). Щуп 4 виконаний у вигляді циліндричного корпусу з пластику з неглибокими кільцеподібними канавками в передній частині і металевого наконечника, який складається з уловлювача, конічної підстави і штифта. Пропонований пристрій працює таким чином. При виконанні простих хронометричних завдань, інтелектуальних тестів, тестівопитувальників випробуваний здійснює реагування на пропоновані на екрані монітора стимули за допомогою шістнадцяти клавіш БПДК 15, які об'єднані в матрицю 4 × 4, підключену до восьми адресних входів мікроконтролера 16. Мікроконтролер з частотою 1 кГц опитує адресні входи з клавіатури на наявність замикань і, як тільки випробуваний натисне кнопку на клавіатурі. Мікроконтролер записує код події (в даному випадку замикання адресних входів) і час цієї події з точністю 1 мс в інформаційний пакет, трансльований в ЕОМ 17. Всі 16 клавіш БПДК по ролі, виконуваної в ході тестування, поділяються на відповідні (10 клавіш з цифровою графікою і 4 зі стилізованим зображенням стрілок) і функціональні (2 клавіші з нанесеними знаками «+» і «-»). Середня клавіша нижнього (ближнього) ряду (стрілка вниз) використовується: 2 UA 88821 U 5 10 15 20 25 30 35 40 45 50 55 60 - в завданнях, які передбачають виявлення, упізнання сигналу або фіксацію моменту в часі, а також як стартова клавіша в швидкісних тестах альтернативного вибору, в яких необхідно виділяти моторний компонент відповіді. - в тестах-опитувальниках з вибором з трьох варіантів відповіді для позначення невизначених або проміжних відповідей (наприклад, "не знаю, важко відповісти" або "вірно щось середнє"). - в об'єктивних тестах, що передбачають вибір варіанту відповіді з трьох альтернатив. Дві бічні клавіші нижнього (ближнього) ряду (стрілка вліво і стрілка вправо) використовують як відповідні при виконанні завдання бінарного (дихотомічного) вибору - одного з найбільш часто застосовуваних відповідних форматів в психодіагностиці. Середня клавіша середнього ряду (стрілка вгору) використовується в парі з середньою клавішею нижнього ряду для вибору варіанта відповіді у завданнях з кількістю альтернатив більше 10, а також для завдань на ранжирування (при вертикальному розташуванні стимульних елементів). Клавіші верхнього ряду з цифровою графікою використовують: - в завданнях, що передбачають вибір варіанта відповіді з 4-х і більше альтернатив; - в завданнях ранжування (при горизонтальному розташуванні стимульних елементів); - в швидкісних тестах альтернативного вибору, виконуваних із стартової позиції (утримання середньої клавіші нижнього ряду в натиснутому стані). Дві функціональні клавіші (бічні в середньому ряду) використовують головним чином в особових та інтелектуальних тестах. Права клавіша середнього ряду (з нанесеним знаком "плюс") використовується для позначення завершення виконання завдання, що передбачає здійснення кількох дискретних дій (наприклад, вибір декількох варіантів відповіді з більш широкого набору). Таким чином, натискання на цю клавішу еквівалентно команді "Продовжити (перейти до наступного пункту)». Ліва клавіша середнього ряду (з нанесеним знаком "мінус") використовується: - для повернення до попереднього пункту з метою корекції відповіді; - для стирання останнього введеного знака в тестах з "відкритим" типом відповіді. Те, що площини, на яких розташовані верхні та нижні ряди клавіш, незважаючи на вигин корпусу, паралельні один одному, сприяє зниженню ймовірності зісковзування пальця з клавіш при виконанні швидкісних тестів альтернативного вибору, виконуваних зі стартового положення (натиснутою центральною клавішею нижнього ряду). До БПДК можуть також підключатися маніпулятор (наприклад, джойстик) 19, який забезпечує реалізацію тестових завдань з елементами аналогового управління та педаль 20, яка забезпечує реалізацію тестових завдань, що оцінюють координацію рук і ніг. Педаль 20 являє собою пристрій, еквівалентний двом контактам, один з яких підключений до входу мікроконтролера, а другий до загального проводу схеми, при замиканні контактів вхід мікроконтролера 16 з'єднується із загальним проводом електричної схеми (проводом з нульовим потенціалом) та відповідно фіксується зміна стану цього датчика. Джойстик 19 являє собою еквівалент двох потенціометрів (з одного знімається переміщення рукоятки по осі X, з другого - по осі Y). Напруга з потенціометрів через RC-ланцюги 18 надходить на вхід АЦП мікроконтролера 16, перетворюється в мікроконтролері в цифрове значення і записується в протокол. Розрядність АЦП 8 біт. Блок психомоторних тестів 2 підключається через відповідний роз'єм до БПДК 1 і забезпечує виконання завдань на оцінку таких психомоторних характеристик, як тепінг, тонка координація кистьових рухів, статичний і "динамічний" тремор. БПМТ 2 являє собою еквівалент чотирьох контактів (корпус, стартова площадка, фінішна площадка, проміжна площадка), замкнених за допомогою щупа. Щоб уникнути паразитних електричних наводок, що впливають на хід тестування, корпус БПМТ 2, що є найбільш масивною металевою частиною, електрично з'єднаний із загальним проводом схеми. Замикання щупом однією з контактних поверхонь фіксується наступним чином. Мікроконтролер 16 генерує на одному зі своїх виходів електричний сигнал частотою 1 кГц, цей сигнал подається на наконечник щупа 4 і знову повертається в мікроконтролер 16. Стартова, фінішна та проміжні площадки підключені до входів мікроконтролера 16. Коли щуп 4 знаходиться у вільному положенні (не замкнутий не на один контакт), на мікроконтролер 16 повертається електричний сигнал частотою 1 кГц. Якщо доторкнутися щупом корпусу БПМТ 2, з'єднаного з дротом з нульовим потенціалом, сигнал частотою 1 кГц перестає надходити на контролер, оскільки є замкнутим на загальний провід з нульовим потенціалом, і таким чином фіксується торкання. При торканні щупом 4 стартового, фінішного або проміжного контакту, генерований сигнал з'явиться на відповідному вході контролера і також буде зафіксовано торкання. Якщо одночасно торкнутися щупом і корпусу і 3 UA 88821 U 5 10 15 20 25 30 35 40 45 50 55 одного з контактів, то генерований сигнал припиняє повертатися в контролер, а цей контактний вхід з'єднується із загальним проводом через наконечник щупа, цю ситуацію мікроконтролер 16 також записує в інформаційний пакет. Лабірінт тремометричної панелі використовується для оцінки точності плавних відсліджуючих рухів рукою (динамічного тремору). Для проведення обстежень тремометр використовується наступним чином. Для конкретного випробуваного блок психомоторних тестів з тремометричною панеллю встановлюється в спеціалізованій підставці (стійці) під заданим кутом, на столі, відповідному проведенню випробувань в стані випробуваного сидячи. Випробуваному пропонується після стартового сигналу зробити рух щупа по всій тремометричній лінії, намагаючись не торкатися стінок прорізу. Торкання щупа до стінок лабіринту фіксується як відхилення від заданої траєкторії руху руки. Торкання щупа до контактних площадок на початку і в кінці прорізу лабіринту фіксує факт проходження лабіринту від початку до кінця і служить, у тому числі, для автоматичного припинення тесту після виконання заданої кількості циклів. Калібровані отвори 10 над лабіринтом 7 використовуються для вимірювання характеристик статичного тремору. Кожне торкання щупом стінок отвору фіксується як відхилення від стійкого положення руки (тремор). При дослідженні кистьового тепінгу і тонкої координації кистьових рухів БПМТ 2 встановлюється в горизонтальному положенні на площині столу лицьовою стороною вниз. При оцінці характеристик кистьового тепінгу випробуваний постукує щупом по центральній частині 13 тепінгової панелі, окресленої окружністю, при цьому фіксується кожне торкання. Горизонтальний ряд круглих поглиблень 14 в тепінговій панелі 12 використовується для оцінки тонкої координації кистьових рухів за ймовірності точного (тобто, без торкання стінок) попадання щупом в дно кожного поглиблення при кратному проходженні всього ряду. Торкання щупу до контактних площадок в першому і останньому поглибленнях фіксує факт проходження всього ряду від початку до кінця і служить, у тому числі, для автоматичного припинення тесту після виконання заданої кількості циклів. Тремометрична і тепінгова панелі запропонованого пристрою для психофізіологічних досліджень конструктивно виконані в одному корпусі, причому сам корпус блока є тремометричною панеллю, а кришка корпусу тепінговою панеллю. Ізолююче покриття на зовнішній поверхні тремометричної панелі дозволяє бути впевненими у тому, що факт замикання щупа на корпус БПМТ відбувається виключно в стінках лабіринту або круглих отворів, оскільки тільки вони позбавлені ізолюючого покриття і тільки в цих місцях можливий електричний контакт щупа з тремометричною панеллю. Таким чином, мінімізується ймовірність виникнення артефактів, пов'язаних з випадковим дотиком щупа самої тремометричної панелі. Наявність на початку і кінці прорізу лабіринту контактних майданчиків, гальванічно ізольованих від стінок лабіринту і один від одного, дозволяє отримувати достовірну інформацію про початок, кількість циклів та час проходження лабіринту в тестах на оцінку динамічного тремору, що, в свою чергу, підвищує точність тестування за рахунок усунення артефактів, пов'язаних з невірними діями випробуваного, такими як: неповне проходження лабіринту і невірне початкове положення щупа. Як і тремометрична панель, тепінгова панель поєднує в собі дві функції: перша - це вимірювання витривалості кистьових рухів руки (так званий "тепінг-тест") і тест на оцінку точної ручної координації. Саме з метою реалізації тесту на оцінку тонкої ручної координації на тепінговій панелі є ряд круглих отворів, в глибині яких розташовані площадки з провідного матеріалу, що являють собою електричні контакти, причому гальванічно ізольовані від поверхні тепінгової панелі, а в першому і останньому отворах ці контакти гальванічно ізольовані також один від одного і від контактів, розташованих в решті отворів. У цьому тесті випробовуваний повинен послідовно торкатися щупом контактів усередині отворів, намагаючись уникати торкання стінок. Така конструкція тепінгової панелі, як і у випадку з тремометричною панеллю, дозволяє при виконанні тесту на оцінку тонкої ручної координації підвищити точність тестування за рахунок отримання достовірної інформації про час початку виконання тесту і кількість повних циклів проходження випробуваним усього ряду отворів і, як наслідок, усунути можливість появи артефактів, пов'язаних з невірними діями випробовуваних, такими як: пропуск деяких отворів, неправильне початкове положення щупу, невідповідна інструкції кількість циклів проходження ряду отворів. Зручність користування досягається за рахунок того, що в БПМТ, завдяки описаним вище ознакам, вдалося поєднати пристрої для проведення чотирьох типів психомоторних тестів, в іншому випадку було б потрібно використовувати чотири різних пристрої. 4 UA 88821 U 5 10 15 Пропонований пристрій для психофізіологічних досліджень в порівнянні з аналогом дозволяє підвищити точність тестування в швидкісних тестах альтернативного вибору за рахунок рівності відстаней між стартовою клавішею і цифровими відповідними клавішами верхнього ряду, розташованими по дузі і відповідно, на рівній відстані від стартової клавіші. Функціональні можливості пропонованого пристрою для психофізіологічних досліджень розширені за рахунок наявності в пропонованому пристрої функціональних клавіш, що дозволяють здійснювати перехід в процесі тестування до наступних і повернення до попередніх пунктів тесту. Функціональні можливості також розширені за рахунок додавання відповідної клавіші, що дає можливість реалізовувати методики, що вимагають ранжирування при вертикальному розташуванні ранжируваних елементів на екрані монітора, а також за рахунок наявності в пристрої маніпулятора (наприклад, джойстика або рульового блока) та/або педалі. Пропонований пристрій дозволяє підвищити зручність користування за рахунок наявності фіксатора щупа, завдяки якому знижується ймовірність пошкодження з'єднуючого дроту під час зберігання і перенесення виробу. Наявність спеціалізованої підставки для БПМТ і, як наслідок, відсутність на ньому тонкої виступаючої стійки для закріплення на задній стінці БПДК в свою чергу підвищує не тільки зручність використання, але і знижує ризик отримання травми. Ймовірність виникнення артефактів у процесі тестування з використанням БПМТ істотно знижена завдяки тому, що, на відміну від аналога, найбільш масивна деталь з'єднана з проводом з нульовим потенціалом. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 50 55 60 1. Пристрій для психофізіологічних досліджень, що включає блок психодіагностичної клавіатури, блок психомоторних тестів з тремометричною панеллю і тепінговою панеллю і щуп, тремометрична панель виконана з лабіринтом в центральній частині і розташованим над ним горизонтальним рядом круглих отворів різного діаметра, стінки лабіринту і круглих отворів горизонтального ряду виконані провідними, поверхня тепінгової панелі виконана із твердого провідного матеріалу з окресленим по центру полем і горизонтальним рядом круглих отворів, який відрізняється тим, що зовнішня поверхня тремометричної панелі має ізолююче покриття, на початку і в кінці прорізу лабіринту виконані дві контактні площадки, гальванічно ізольовані від стінок лабіринту і один від одного, а на тепінговій панелі в глибині кожного отвору розташована площадка з провідного матеріалу, що являє собою електричний контакт, гальванічно ізольований від поверхні тепінгової панелі, а в першому і останньому отворах ці контакти гальванічно ізольовані також один від одного і від контактів, розташованих в решті отворів. 2. Пристрій за п. 1, який відрізняється тим, що лабіринт тремометричної панелі виконаний у вигляді двох розгорнутих в різні боки спіралеподібних доріжок, з'єднаних горизонтальними відрізками з П-подібною ділянкою. 3. Пристрій за п. 1, який відрізняється тим, що корпус блока психомоторних тестів з'єднаний з проводом з нульовим потенціалом. 4. Пристрій за п. 1, який відрізняється тим, що на верхній поверхні блока психомоторних тестів додатково розміщений фіксатор щупа. 5. Пристрій за п. 4, який відрізняється тим, що фіксатор щупа виконаний у вигляді двох, виконаних з пружинистого м'якого матеріалу, С-подібних дужок, внутрішній діаметр яких дорівнює діаметру щупа, а просвіт між кінцями дужки - менше цього діаметра. 6. Пристрій за п. 1, який відрізняється тим, що блок психомоторних тестів встановлений з нахилом назад, на кут, що знаходиться в інтервалі 18-22 градусів. 7. Пристрій за п. 6, який відрізняється тим, що блок психомоторних тестів встановлений в підставці. 8. Пристрій за п. 1, який відрізняється тим, що блок психодіагностичної клавіатури містить три ряди клавіш, причому відповідні клавіші верхнього ряду рівновіддалені від середньої стартовою клавішею нижнього ряду, у центрі середнього ряду розташована додаткова відповідна клавіша, а по краях середнього ряду розташовані функціональні клавіші, забезпечені зображенням стрілок, спрямованих вгору і знаками ″-″ і ″+″. 9. Пристрій за п. 8, який відрізняється тим, що на задній площині клавіатури розташовані сполучні роз'єми для підключення додаткових пристроїв і поглиблення для розміщення шильдиків. 10. Пристрій за п. 1, який відрізняється тим, що щуп виконаний у вигляді циліндричного корпусу з непровідного матеріалу з неглибокими кільцеподібними канавками в передній частині і металевого наконечника. 11. Пристрій за п. 1, який відрізняється тим, що він додатково містить маніпулятор. 5 UA 88821 U 12. Пристрій за п. 13, який відрізняється тим, що він як маніпулятор містить джойстик або рульовий блок. 13. Пристрій за п. 1, який відрізняється тим, що, він додатково містить педаль. 6 UA 88821 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
ДивитисяДодаткова інформація
МПК / Мітки
МПК: A61B 5/16
Мітки: досліджень, психофізіологічних, пристрій
