Пристрій для психофізіологічних досліджень

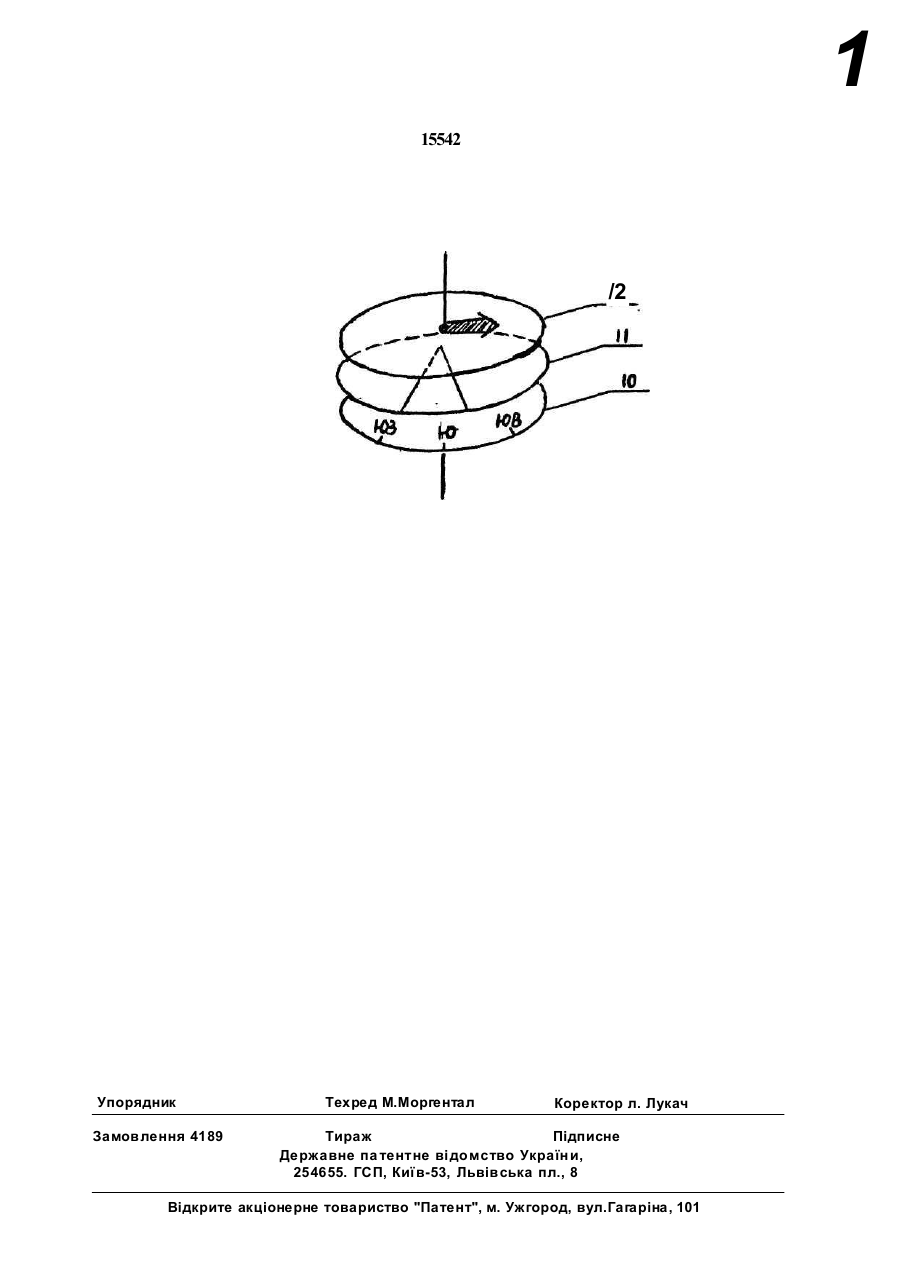

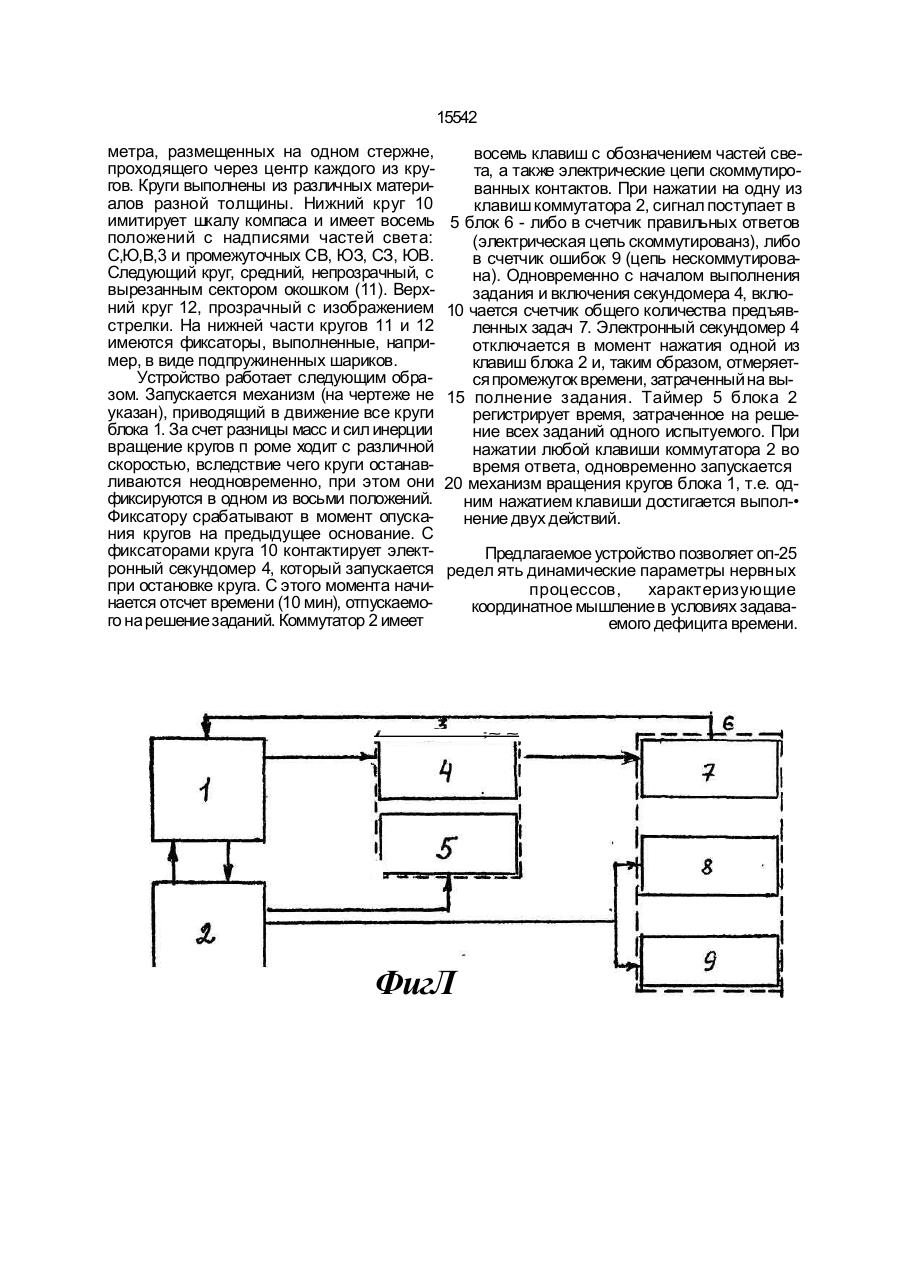

Устройство для психофизиологических исследований, содержащее блок предъявле ния раздражителей, таймер, первый и второй счетчики, о т л и ч а ю щ е е с я тем, что в него введены коммутатор, секундомер и третий счетчик, первый выход блока предъявления раздражителей соединен с входом коммутатора, первый выход которого соединен с входом таймера, а второй выход - с входами второго и третьего счетчиков, второй выход блока предъявления раздражителей соединен с первым выводом секундомера, второй вывод которого соединен с входом первого счетчика, выход которого соединен с входом блока предъявления раздражителей. С > Изобретение относится к области медицинской техники, конкретно, к устройствам для психофизиологических исследований и может быть использовано для профотбора у лиц операторских профессий. Известно устройство для психофизиологических исследований [1], позволяющее оценить подвижность нервных процессов во второй сигнальной системе, а также скорость избирательного распространения нервных процессов из первой сигнальной системы во вторую. Устройство содержит блок предъявления раздражителей, таймер, первый и второй счетчики и др. блоки, что позволяет фиксировать ошибочные ответы, суммарное время ответов, быстроту формирования навыков. Однако, устройство представляет собой довольно сложную систему, кроме того не может быть использовано для оценки координатного мышления. Цель изобретения - упрощение устройства. Для достижения поставленной цели в устройство введены коммутатор, секундомер и третий счетчик. Первый выход блока предъявления раздражителей соединен с входом коммутатора, первый выход которого соединен с входом таймера, а второй выход - с входами второго и третьего счетчика, второй выход блока предъявления раздражителей соединен с первым выходом секундомера, а второй выход соединен с входом первого счетчика, выход которого соединен с входом блока предъявления раздражителей. На фиг. 1 показан блок предъявления раздражителей 1, коммутатор 2, блок отсчета времени 3, который содержит электронный секундомер 4 и таймер 5; блок оценки данных 6 имеет счетчик предъявленных раздражителей 7. счетчик правильных ответов 8, счетчик ошибок 9. На фиг. 2 изображена схема блока 1, содержащего три круга одинакового диа ел ел ю О 15542 метра, размещенных на одном стержне, проходящего через центр каждого из кругов. Круги выполнены из различных материалов разной толщины. Нижний круг 10 имитирует шкалу компаса и имеет восемь положений с надписями частей света: С,Ю,В,3 и промежуточных СВ, ЮЗ, СЗ, ЮВ. Следующий круг, средний, непрозрачный, с вырезанным сектором окошком (11). Верхний круг 12, прозрачный с изображением стрелки. На нижней части кругов 11 и 12 имеются фиксаторы, выполненные, например, в виде подпружиненных шариков. Устройство работает следующим образом. Запускается механизм (на чертеже не указан), приводящий в движение все круги блока 1. За счет разницы масс и сил инерции вращение кругов п роме ходит с различной скоростью, вследствие чего круги останавливаются неодновременно, при этом они фиксируются в одном из восьми положений. Фиксатору срабатывают в момент опускания кругов на предыдущее основание. С фиксаторами круга 10 контактирует электронный секундомер 4, который запускается при остановке круга. С этого момента начинается отсчет времени (10 мин), отпускаемого на решение заданий. Коммутатор 2 имеет восемь клавиш с обозначением частей света, а также электрические цепи скоммутированных контактов. При нажатии на одну из клавиш коммутатора 2, сигнал поступает в 5 блок 6 - либо в счетчик правильных ответов (электрическая цепь скоммутированз), либо в счетчик ошибок 9 (цепь нескоммутирована). Одновременно с началом выполнения задания и включения секундомера 4, вклю10 чается счетчик общего количества предъявленных задач 7. Электронный секундомер 4 отключается в момент нажатия одной из клавиш блока 2 и, таким образом, отмеряется промежуток времени, затраченный на вы15 полнение задания. Таймер 5 блока 2 регистрирует время, затраченное на решение всех заданий одного испытуемого. При нажатии любой клавиши коммутатора 2 во время ответа, одновременно запускается 20 механизм вращения кругов блока 1, т.е. одним нажатием клавиши достигается выпол-• нение двух действий. Предлагаемое устройство позволяет оп-25 редел ять динамические параметры нервных процессов, характеризующие координатное мышление в условиях задаваемого дефицита времени. і ФигЛ ;~ ~ 1 15542 /2 Упорядник Замовлення 4189 Техред М.Моргентал Коректор л. Лукач Тираж Підписне Державне па тентне ві домство України, 254655. ГСП, Киї в-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
