Стенд ударний

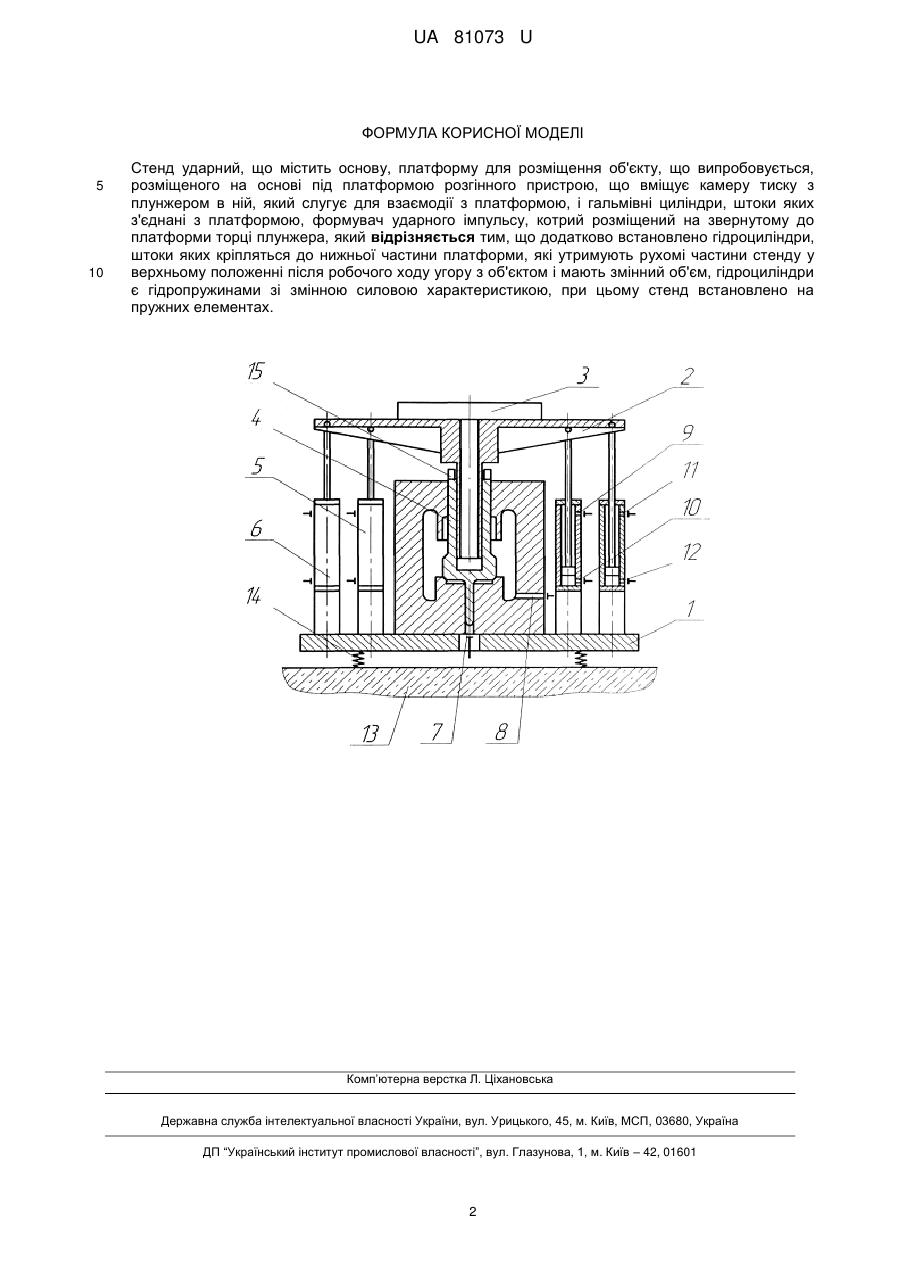

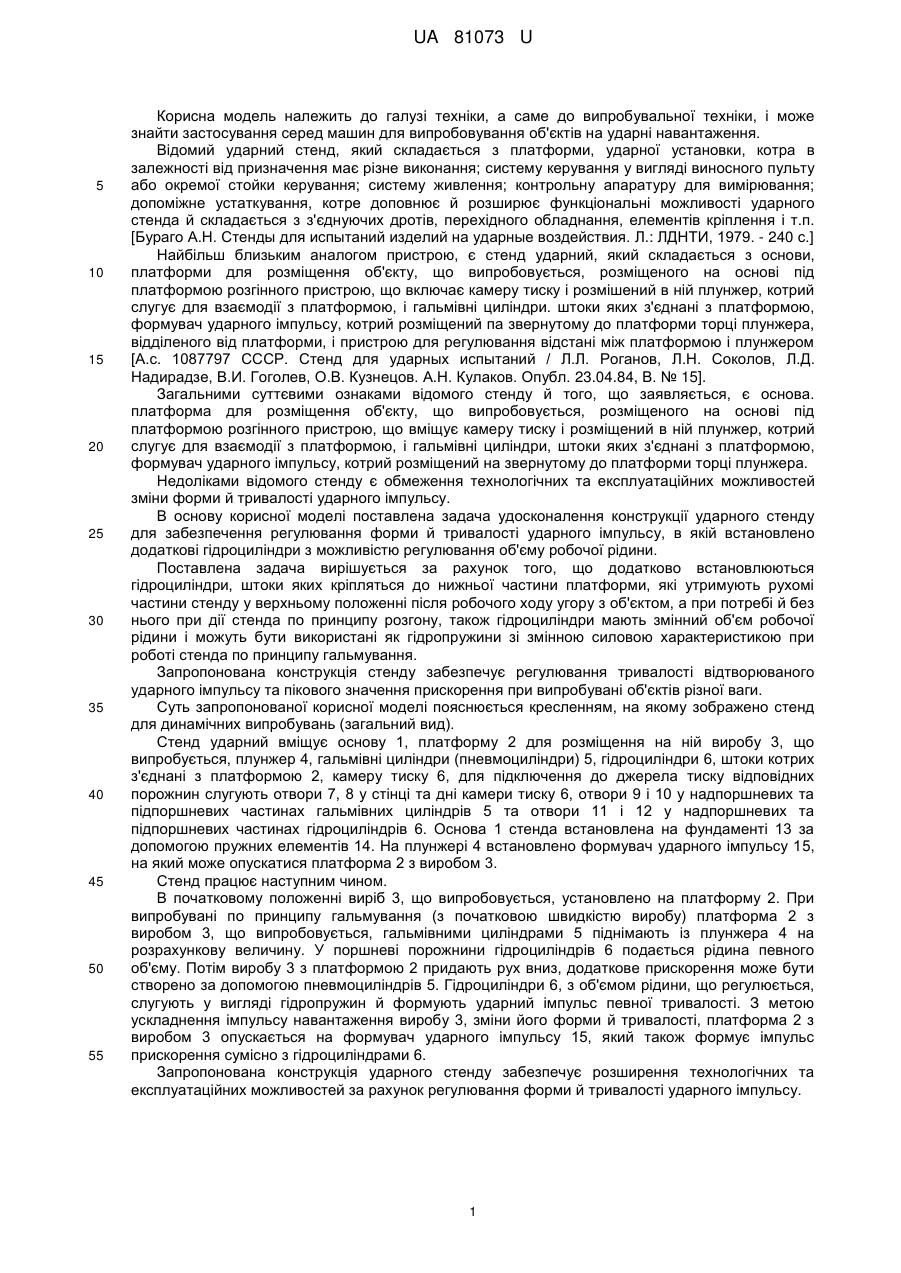

Реферат: UA 81073 U UA 81073 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі техніки, а саме до випробувальної техніки, і може знайти застосування серед машин для випробовування об'єктів на ударні навантаження. Відомий ударний стенд, який складається з платформи, ударної установки, котра в залежності від призначення має різне виконання; систему керування у вигляді виносного пульту або окремої стойки керування; систему живлення; контрольну апаратуру для вимірювання; допоміжне устаткування, котре доповнює й розширює функціональні можливості ударного стенда й складається з з'єднуючих дротів, перехідного обладнання, елементів кріплення і т.п. [Бураго А.Н. Стенды для испытаний изделий на ударные воздействия. Л.: ЛДНТИ, 1979. - 240 с.] Найбільш близьким аналогом пристрою, є стенд ударний, який складається з основи, платформи для розміщення об'єкту, що випробовується, розміщеного на основі під платформою розгінного пристрою, що включає камеру тиску і розмішений в ній плунжер, котрий слугує для взаємодії з платформою, і гальмівні циліндри. штоки яких з'єднані з платформою, формувач ударного імпульсу, котрий розміщений па звернутому до платформи торці плунжера, відділеного від платформи, і пристрою для регулювання відстані між платформою і плунжером [А.с. 1087797 СССР. Стенд для ударных испытаний / Л.Л. Роганов, Л.Н. Соколов, Л.Д. Надирадзе, В.И. Гоголев, О.В. Кузнецов. А.Н. Кулаков. Опубл. 23.04.84, В. № 15]. Загальними суттєвими ознаками відомого стенду й того, що заявляється, є основа. платформа для розміщення об'єкту, що випробовується, розміщеного на основі під платформою розгінного пристрою, що вміщує камеру тиску і розміщений в ній плунжер, котрий слугує для взаємодії з платформою, і гальмівні циліндри, штоки яких з'єднані з платформою, формувач ударного імпульсу, котрий розміщений на звернутому до платформи торці плунжера. Недоліками відомого стенду є обмеження технологічних та експлуатаційних можливостей зміни форми й тривалості ударного імпульсу. В основу корисної моделі поставлена задача удосконалення конструкції ударного стенду для забезпечення регулювання форми й тривалості ударного імпульсу, в якій встановлено додаткові гідроциліндри з можливістю регулювання об'єму робочої рідини. Поставлена задача вирішується за рахунок того, що додатково встановлюються гідроциліндри, штоки яких кріпляться до нижньої частини платформи, які утримують рухомі частини стенду у верхньому положенні після робочого ходу угору з об'єктом, а при потребі й без нього при дії стенда по принципу розгону, також гідроциліндри мають змінний об'єм робочої рідини і можуть бути використані як гідропружини зі змінною силовою характеристикою при роботі стенда по принципу гальмування. Запропонована конструкція стенду забезпечує регулювання тривалості відтворюваного ударного імпульсу та пікового значення прискорення при випробувані об'єктів різної ваги. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено стенд для динамічних випробувань (загальний вид). Стенд ударний вміщує основу 1, платформу 2 для розміщення на ній виробу 3, що випробується, плунжер 4, гальмівні циліндри (пневмоциліндри) 5, гідроциліндри 6, штоки котрих з'єднані з платформою 2, камеру тиску 6, для підключення до джерела тиску відповідних порожнин слугують отвори 7, 8 у стінці та дні камери тиску 6, отвори 9 і 10 у надпоршневих та підпоршневих частинах гальмівних циліндрів 5 та отвори 11 і 12 у надпоршневих та підпоршневих частинах гідроциліндрів 6. Основа 1 стенда встановлена на фундаменті 13 за допомогою пружних елементів 14. На плунжері 4 встановлено формувач ударного імпульсу 15, на який може опускатися платформа 2 з виробом 3. Стенд працює наступним чином. В початковому положенні виріб 3, що випробовується, установлено на платформу 2. При випробувані по принципу гальмування (з початковою швидкістю виробу) платформа 2 з виробом 3, що випробовується, гальмівними циліндрами 5 піднімають із плунжера 4 на розрахункову величину. У поршневі порожнини гідроциліндрів 6 подається рідина певного об'єму. Потім виробу 3 з платформою 2 придають рух вниз, додаткове прискорення може бути створено за допомогою пневмоциліндрів 5. Гідроциліндри 6, з об'ємом рідини, що регулюється, слугують у вигляді гідропружин й формують ударний імпульс певної тривалості. З метою ускладнення імпульсу навантаження виробу 3, зміни його форми й тривалості, платформа 2 з виробом 3 опускається на формувач ударного імпульсу 15, який також формує імпульс прискорення сумісно з гідроциліндрами 6. Запропонована конструкція ударного стенду забезпечує розширення технологічних та експлуатаційних можливостей за рахунок регулювання форми й тривалості ударного імпульсу. 1 UA 81073 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Стенд ударний, що містить основу, платформу для розміщення об'єкту, що випробовується, розміщеного на основі під платформою розгінного пристрою, що вміщує камеру тиску з плунжером в ній, який слугує для взаємодії з платформою, і гальмівні циліндри, штоки яких з'єднані з платформою, формувач ударного імпульсу, котрий розміщений на звернутому до платформи торці плунжера, який відрізняється тим, що додатково встановлено гідроциліндри, штоки яких кріпляться до нижньої частини платформи, які утримують рухомі частини стенду у верхньому положенні після робочого ходу угору з об'єктом і мають змінний об'єм, гідроциліндри є гідропружинами зі змінною силовою характеристикою, при цьому стенд встановлено на пружних елементах. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
