Канал вимірювання похилої дальності до літальних апаратів з оптико-електронним модулем та можливістю формування і обробки зображення ла для лівс полігонного випробувального комплексу

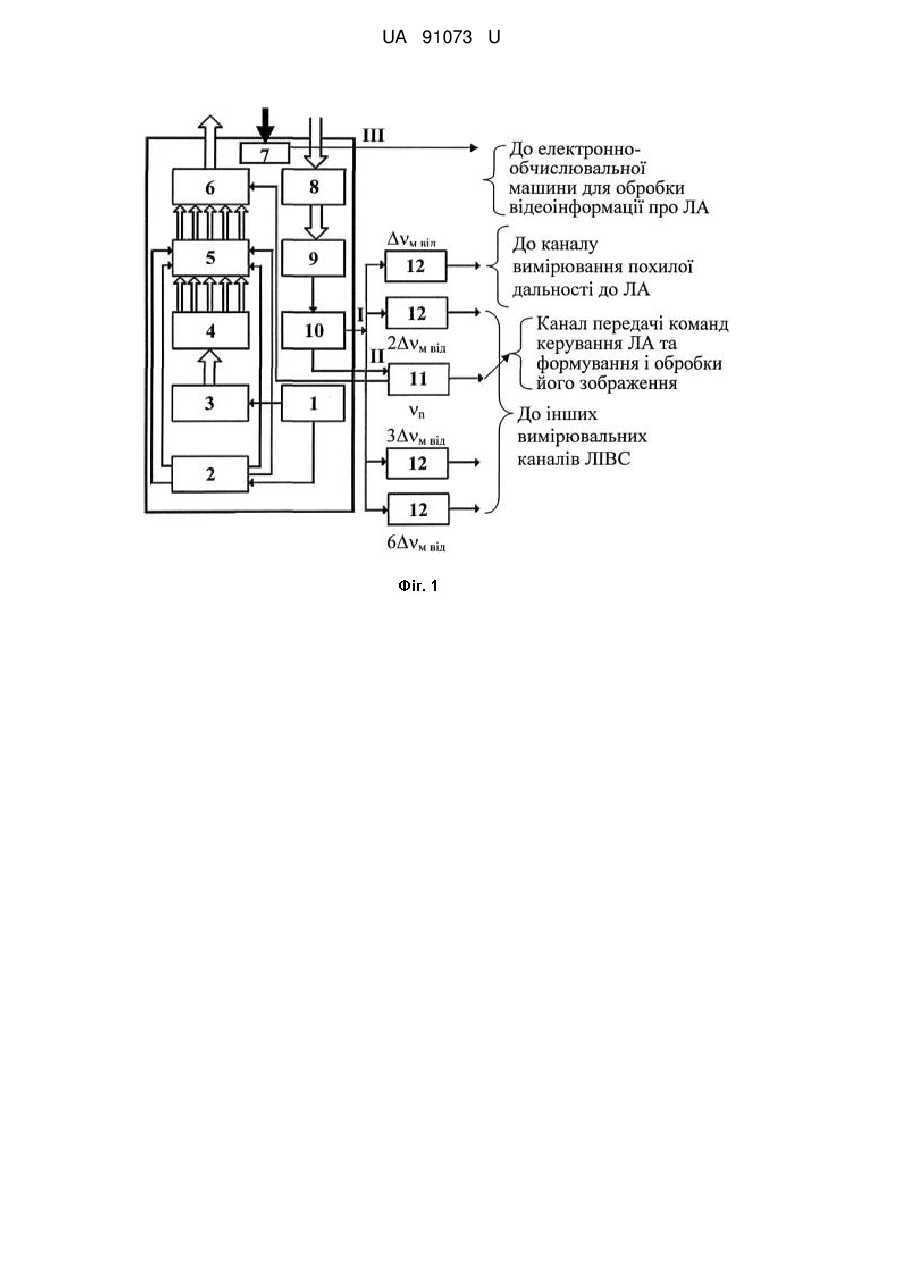

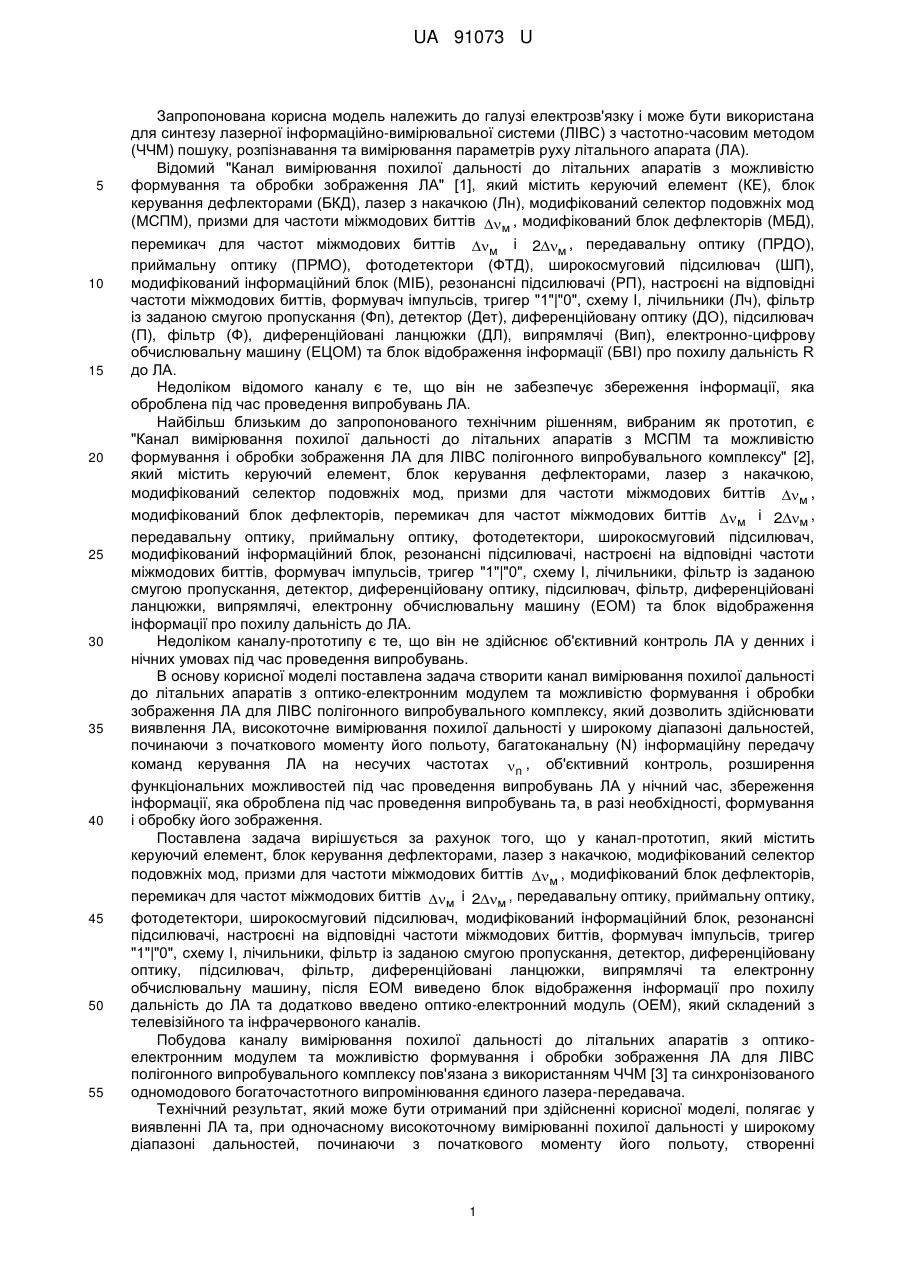

Реферат: Канал вимірювання похилої дальності до літальних апаратів з оптико-електронним модулем та можливістю формування і обробки зображення ЛА для ЛІВС полігонного випробувального комплексу, містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів  м , модифікований блок дефлекторів, перемикач для частот міжмодових биттів  м і 2м , передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, модифікований інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схему I, лічильники, фільтр з заданою смугою пропускання, диференційовані ланцюжки, випрямлячі, детектор, диференційовану оптику, підсилювач, фільтр та електронну обчислювальну машину. Додатково введено оптикоелектронний модуль, який складений з телевізійного та інфрачервоного каналів. UA 91073 U (12) UA 91073 U UA 91073 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для синтезу лазерної інформаційно-вимірювальної системи (ЛІВС) з частотно-часовим методом (ЧЧМ) пошуку, розпізнавання та вимірювання параметрів руху літального апарата (ЛА). Відомий "Канал вимірювання похилої дальності до літальних апаратів з можливістю формування та обробки зображення ЛА" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), модифікований селектор подовжніх мод (МСПМ), призми для частоти міжмодових биттів м , модифікований блок дефлекторів (МБД), перемикач для частот міжмодових биттів м і 2м , передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектори (ФТД), широкосмуговий підсилювач (ШП), модифікований інформаційний блок (МІБ), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схему I, лічильники (Лч), фільтр із заданою смугою пропускання (Фп), детектор (Дет), диференційовану оптику (ДО), підсилювач (П), фільтр (Ф), диференційовані ланцюжки (ДЛ), випрямлячі (Вип), електронно-цифрову обчислювальну машину (ЕЦОМ) та блок відображення інформації (БВІ) про похилу дальність R до ЛА. Недоліком відомого каналу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань ЛА. Найбільш близьким до запропонованого технічним рішенням, вибраним як прототип, є "Канал вимірювання похилої дальності до літальних апаратів з МСПМ та можливістю формування і обробки зображення ЛА для ЛІВС полігонного випробувального комплексу" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів м , модифікований блок дефлекторів, перемикач для частот міжмодових биттів м і 2м , передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, модифікований інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схему I, лічильники, фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки, випрямлячі, електронну обчислювальну машину (ЕОМ) та блок відображення інформації про похилу дальність до ЛА. Недоліком каналу-прототипу є те, що він не здійснює об'єктивний контроль ЛА у денних і нічних умовах під час проведення випробувань. В основу корисної моделі поставлена задача створити канал вимірювання похилої дальності до літальних апаратів з оптико-електронним модулем та можливістю формування і обробки зображення ЛА для ЛІВС полігонного випробувального комплексу, який дозволить здійснювати виявлення ЛА, високоточне вимірювання похилої дальності у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, багатоканальну (N) інформаційну передачу команд керування ЛА на несучих частотах  n , об'єктивний контроль, розширення функціональних можливостей під час проведення випробувань ЛА у нічний час, збереження інформації, яка оброблена під час проведення випробувань та, в разі необхідності, формування і обробку його зображення. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів м , модифікований блок дефлекторів, перемикач для частот міжмодових биттів м і 2м , передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, модифікований інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схему I, лічильники, фільтр із заданою смугою пропускання, детектор, диференційовану оптику, підсилювач, фільтр, диференційовані ланцюжки, випрямлячі та електронну обчислювальну машину, після ЕОМ виведено блок відображення інформації про похилу дальність до ЛА та додатково введено оптико-електронний модуль (OEM), який складений з телевізійного та інфрачервоного каналів. Побудова каналу вимірювання похилої дальності до літальних апаратів з оптикоелектронним модулем та можливістю формування і обробки зображення ЛА для ЛІВС полігонного випробувального комплексу пов'язана з використанням ЧЧМ [3] та синхронізованого одномодового богаточастотного випромінювання єдиного лазера-передавача. Технічний результат, який може бути отриманий при здійсненні корисної моделі, полягає у виявленні ЛА та, при одночасному високоточному вимірюванні похилої дальності у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, створенні 1 UA 91073 U 5 10 15 20 25 30 35 40 45 50 55 багатоканального (N) інформаційного взаємозв'язку з ЛА на несучих частотах  n , здійсненні об'єктивного контролю ЛА у денних і нічних умовах, збереженні інформації, яка оброблена під час проведення випробувань та, в разі необхідності, формуванні і обробки його зображення. На фіг. 1 приведено передавальний бік узагальненої структурної схеми запропонованого каналу, де: І - вимірювальний сигнал; II - інформаційний сигнал та сигнал з просторовою модуляцією поляризації; III - комбінований сигнал у видимому і інфрачервоному діапазонах. На фіг. 2 приведена узагальнена структурна схема запропонованого каналу. На фіг. 3 приведено створення рівносигнального напрямку (РСН) та сканування сумарною діаграмою спрямованості (ДС) лазерного випромінювання у невеликому куті і окремо 4-ма ДС в ортогональних площинах. На фіг. 4 приведено створення лазерного сигналу з просторовою модуляцією поляризації. На фіг. 5 приведені епюри напруг з виходів блоків вимірювання похилої дальності до ЛА, де: а) - від блока опорного сигналу; б) - від блока відбитого сигналу. Запропонований канал вимірювання похилої дальності до літальних апаратів з оптикоелектронним модулем та можливістю формування і обробки зображення ЛА для ЛІВС полігонного випробувального комплексу містить керуючий елемент 1, блок керування дефлекторами 2, лазер з накачкою 3, модифікований селектор подовжніх мод 4, призми для частоти міжмодових биттів м , модифікований блок дефлекторів 5, перемикач для частот міжмодових биттів м і 2м , передавальну оптику 6, оптико-електронний модуль 7, який складений з телевізійного та інфрачервоного каналів, приймальну оптику 8, фотодетектори 9, широкосмуговий підсилювач 10, модифікований інформаційний блок 11, резонансні підсилювачі 12, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів 13, тригер "1"|"0" 14, схему I 15, лічильники 16, фільтр з заданою смугою пропускання 17, диференційовані ланцюжки 18, випрямлячі 19, детектор 20, диференційовану оптику 21, підсилювач 22, фільтр 23 та електронну обчислювальну машину 24. Робота запропонованого каналу вимірювання похилої дальності до літальних апаратів з оптико-електронним модулем та можливістю формування і обробки зображення ЛА для ЛІВС полігонного випробувального комплексу полягає у наступному. Із синхронізованого одномодового багаточастотного спектра випромінювання лазера-передавача (Лн) за допомогою МСПМ виділяються необхідні пари частот і окремі частоти для створення: - багатоканального (N) інформаційного зв'язку, за умови використання сигналу подовжніх мод (несучих частот  n ); - лазерного сигналу з просторовою модуляцією поляризації, за умови використання сигналу з подовжньої моди  n (в подальшому n1,n2 ); - рівносигнального напрямку на основі формування сумарної ДС лазерного випромінювання, завдяки 4-м парціальним ДС, які частково перетинаються, за умови комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів):  54   5   4  м,  97   9   7  2м,  63   6   3  3м,  82   8   2  6м. Груповий сигнал, який складений з несучих частот  n , минаючи МБД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від МІБ та формує багатоканальний (N) інформаційний сигнал, що передається на ЛА (фіг. 1, 3). Також, за допомогою МСПМ та модифікованого інформаційного блока створюється лазерний сигнал з просторовою модуляцією поляризації шляхом розведення лазерного випромінювання (несучої частоти  n ) на два променя ( n1 та n2 ) з поворотом плоскості поляризації на кут 90° в одному з них (фіг. 4). При цьому випромінювання апертури першого і другого каналів в апертурної плоскості U0V рознесені на відстані  . Різність ходу пучків до картинної плоскості ЛА Х0У змінюється вдовж осі X від точки до точки. Обумовлена цим різність фаз між поляризованими компонентами, що ортогональні, поля у картинної плоскості також змінюється від точки до точки. В залежності від різності фаз у картинній плоскості змінюється вигляд поляризації сумарного поля сигналу, що зондує від лінійної через еліптичну і циркулюючу до лінійної, ортогональної к начальної і т.д. Період зміни вигляду поляризації визначається базою між випромінювачами  та відстанню до картинної плоскості R. Розподіл інтенсивності в реєстрованому зображенні ЛА промодульовано по гармонійному закону з коефіцієнтом модуляції, дорівнює значенню ступеня поляризації випромінювання, що відбито, в даній ділянці поверхні ЛА. 2 UA 91073 U 5 10 15 20 25 30 Водночас сигнал частот міжмодових биттів м ,2м,3м та 6м потрапляє на МБД, який створений з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують МБД у кожній з двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від КЕ. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот 5,  4  м, 9, 7  2м, 6, 3  3м та 8, 2  6м фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин  і  (X і У). При цьому інформаційний сигнал на частотах N  n та сигнал з просторовою модуляцією поляризації n1,n2 проходять вдовж РСН (фіг. 3). Принцип роботи грубої шкали каналу вимірювання похилої дальності R до ЛА полягає у наступному (фіг. 2, 5). На боці, що передає. Виділена МСПМ зі спектра випромінювання лазера перша пара частот 54 розщеплюється під дією розщеплювача (призми) на два оптичні сигнали: 1) основний - сканований МБД під певним кутом (з часом Tпр , що задається від БКД), який проходить через перемикач (П) для виділення "бланкуючого" імпульсу (бланк - нуль) і розщеплювач, де відбувається виділення додаткового сигналу (б) та надходить на ПРДО і далі на ЛА; 2) додатковий (а) - перетворений ФТД в електричний імпульсний сигнал різницевої частоти міжмодового биття м оп та надходить на ФІ1, де відбувається виділення "пачок" імпульсів, прийнятих схемою "І". Прийняті ПРМО від ЛА інформаційні та лазерні імпульсні сигнали і огинаючі сигнали ДС лазерного випромінювання, відбиті в процесі сканування чотирьох ДС, за допомогою фотодетектора перетворюються в електричні імпульсні сигнали на несучих частотах і різницевих частотах міжмодових биттів. Підсилені ШП, вони розподіляються: - в МІБ для обробки інформації, що приймається від ЛА та відбитого лазерного сигналу з просторовою модуляцією поляризації, що зондує, від його поверхні; по РП, що настроєні на відповідні частоти міжмодових биттів . м в ід,2м в ід,3м в ід,6м в ід При цьому імпульсні сигнали радіочастоти, що надходять з РП 1 (РП м в ід ) формують сигнал про похилу дальність R до ЛА, а РП4 (РП 6м в ід ), РП 2 (РП 2м в ід ) і РП 3 (РП 3м в ід ) - сигнали для інших вимірювальних каналів ЛІВС. 35 40 При відбитті від поверхні ЛА лазерного сигналу з просторовою модуляцією поляризації, що зондує, змінюються амплітудні і фазові співвідношення між ортогонально поляризаційними компонентами, параметри їх поляризаційні і, відповідно, комплексні коефіцієнти когерентності відбитого поля. Просторовий розподіл поляризаційних характеристик такого відбитого сигналу по зміні контрасту модуляційної структури зображення несе також інформацію про типи матеріалів у складі поверхні ЛА, їх характеристики і тощо. Тому у МІБ здійснюється поляризаційна обробка поля, що приймається. Отриманий від ФТД додатковий оптичний сигнал частоти  5,4 з "бланкуючими" імпульсами, перетворений в сигнал м оп , здобуває чіткі границі "бланкуючого" імпульсу, проходячи ДО, 45 50 підсилюється. Фільтр П  1/ i (де i - тривалість імпульсу) виділяє з загального сигналу "бланкуючі" імпульси - в імпульси сигнали, які, проходячи ДЛ і Вип (ФІ = ДЛ + Вип), виділяються у вигляді одного короткого імпульсу за початок "бланкуючого" імпульсу та надходять на тригер з індексом "1", включаючи його. На боці, що приймає. Відбитий від ЛА основний сигнал частот  5,4 у сумі з груповим, минаючи ПРМО, перетворюється ФТД в електричний імпульсний сигнал м в ід , підсилюється ШП та виділяється в РП, як сигнал міжмодової частоти м в ід . Проходячи через Дет, перетворюється так само, як і додатковий електричний сигнал (б) частоти м , надходить тільки на тригер з індексом "0", "перекидаючи" його. Сигнал, що надходить з тригера на схему І, здійснює періодичне "відкриття" і "закриття" проходу для "пачок" імпульсів з ФІ1, які підраховуються Лч і 3 UA 91073 U 5 10 15 20 25 30 35 40 відпрацьовуються у вигляді числа, яке відповідає R, у ЕОМ. Таким чином відбувається вимір R до ЛА на грубій шкалі. Перехід на точну шкалу (генерація пікосекундних імпульсів) здійснюється одразу після припинення вмикання перемикача (формування "бланкуючого" імпульсу). Так як канал вимірювання похилої дальності до ЛА пропонується ввести до складу структури ЛІВС з ЧЧМ, то вмикання та вимикання перемикача (П) відбувається одночасно для 2-ох пар частот  5,4 і  9,7 . Апаратурні помилки виміру R до ЛА в запропонованому каналі - це помилки визначення початку і кінця відліку часового інтервалу, помилки за рахунок дискретності і нестабільності частоти проходження тактових (рахункових) імпульсів. Точність оцінки інтервалу визначається крутістю огинаючої при заданому граничному значенні напруги Uп та залежить від форми скануючої ДС лазерного випромінювання і відношення сигнал/шум. Оптико-електронний модуль постійно здійснює у денних і нічних умовах у видимому та інфрачервоному діапазонах спостереження за ЛА, який супроводжується. Відображення інформації, що приймається (передається) від ЛА, об'єктивний контроль та обробка (вимірювання) похилої дальності до ЛА відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка надходить на ЕОМ, здійснюється за рахунок використання методів та моделей паралельної часу параметризованої обробки даних. В разі необхідності виявлення ЛА у заданій точці простору груповий сигнал, який складений з частот міжмодових биттів і несучих частот  n , сканується у заданій зоні за заданим законом сканування у вигляді сумарної ДС лазерного випромінювання за допомогою модифікованого блока дефлекторів, де кут та напрямок відхилення сумарної ДС задається БКД (фіг. 1-3). Кількість інформаційних каналів, що формуються, залежить від кількості мод (n ) , які мають необхідні вихідні характеристики для використання. Джерела інформації: 1. Патент на корисну модель № 51668, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання похилої дальності до літальних апаратів з можливістю формування та обробки зображення ЛА. /О.В. Коломійцев, Г.В. Альошин, Д.Г. Васильєв та ін. - № u201001223; заяв. 08.02.2010; опубл. 26.07.2010; Бюл. № 14. - 10 с. 2. Патент на корисну модель № 74265, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання похилої дальності до літальних апаратів з МСПМ та можливістю формування і обробки зображення ЛА для ЛІВС полігонного випробувального комплексу. /О.В. Коломійцев, О.С. Балабуха, Д.Г. Васильєв та ін. - №u201203426; заяв. 22.03.2012; опубл. 25.10.2012; Бюл. № 20. - 8 с. 3. Патент на корисну модель № 55645, Україна, МПК G01S 17/42, G01S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Канал вимірювання похилої дальності до літальних апаратів з оптико-електронним модулем та можливістю формування і обробки зображення ЛА для ЛІВС полігонного випробувального комплексу, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, призми для частоти міжмодових биттів  м , модифікований блок дефлекторів, перемикач для частот міжмодових биттів  м і 2м , передавальну оптику, приймальну оптику, фотодетектори, широкосмуговий підсилювач, модифікований інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувач імпульсів, тригер "1"|"0", схему I, лічильники, фільтр з заданою смугою пропускання, диференційовані ланцюжки, випрямлячі, детектор, диференційовану оптику, підсилювач, фільтр та електронну обчислювальну машину, який відрізняється тим, що додатково введено оптико-електронний модуль, який складений з телевізійного та інфрачервоного каналів. 4 UA 91073 U 5 UA 91073 U 6 UA 91073 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
