Удосконалення схеми високошвидкісного пакетного доступу по висхідному каналу

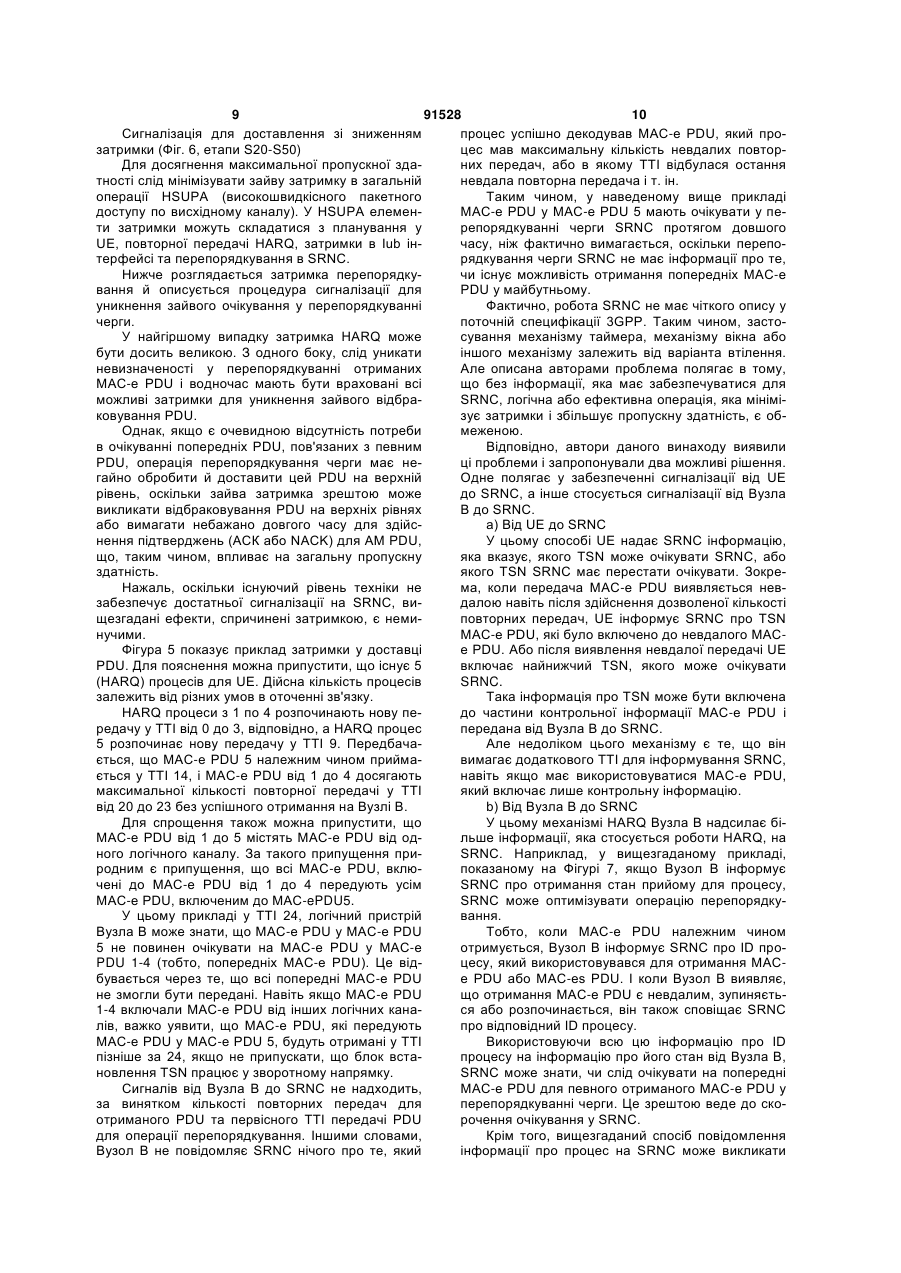

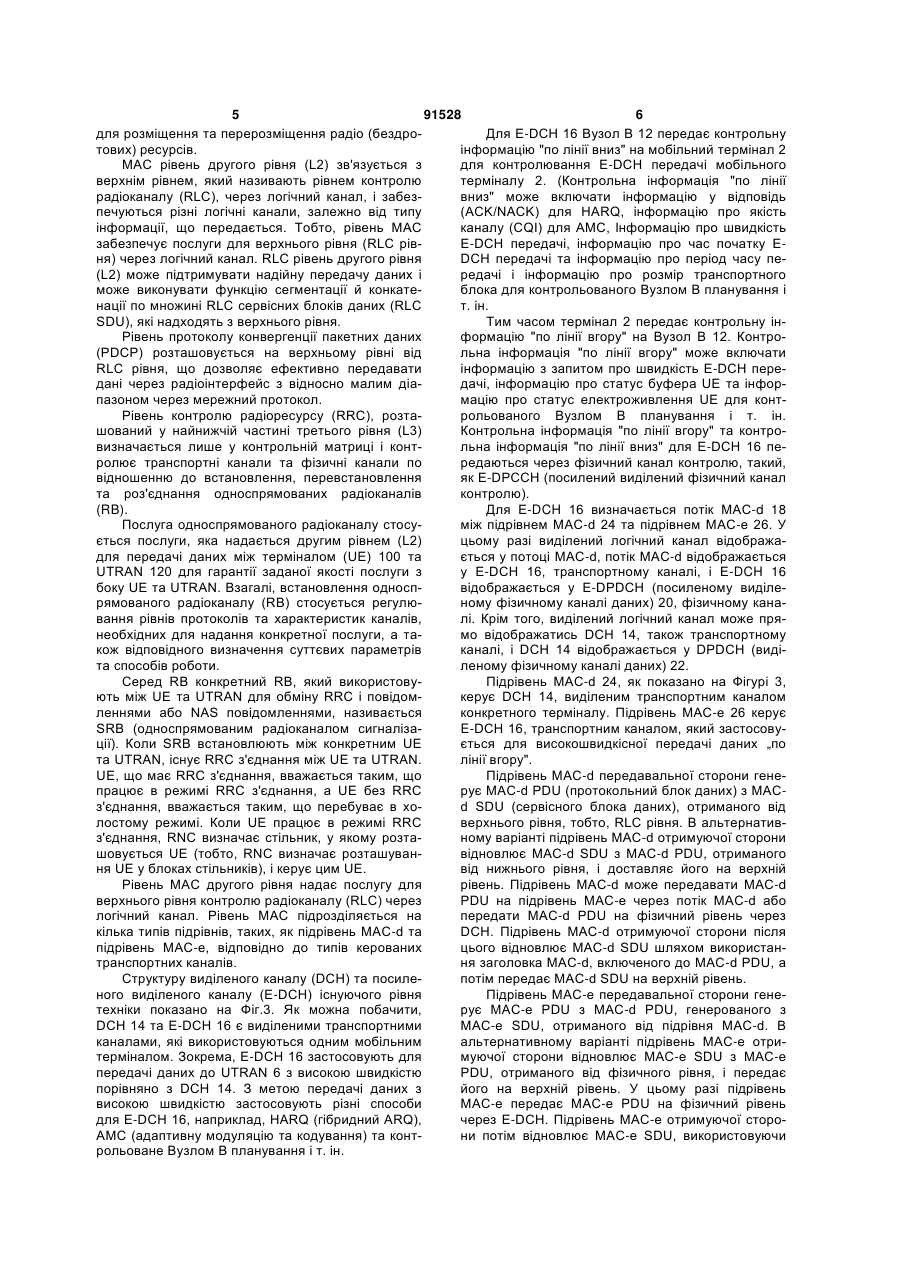

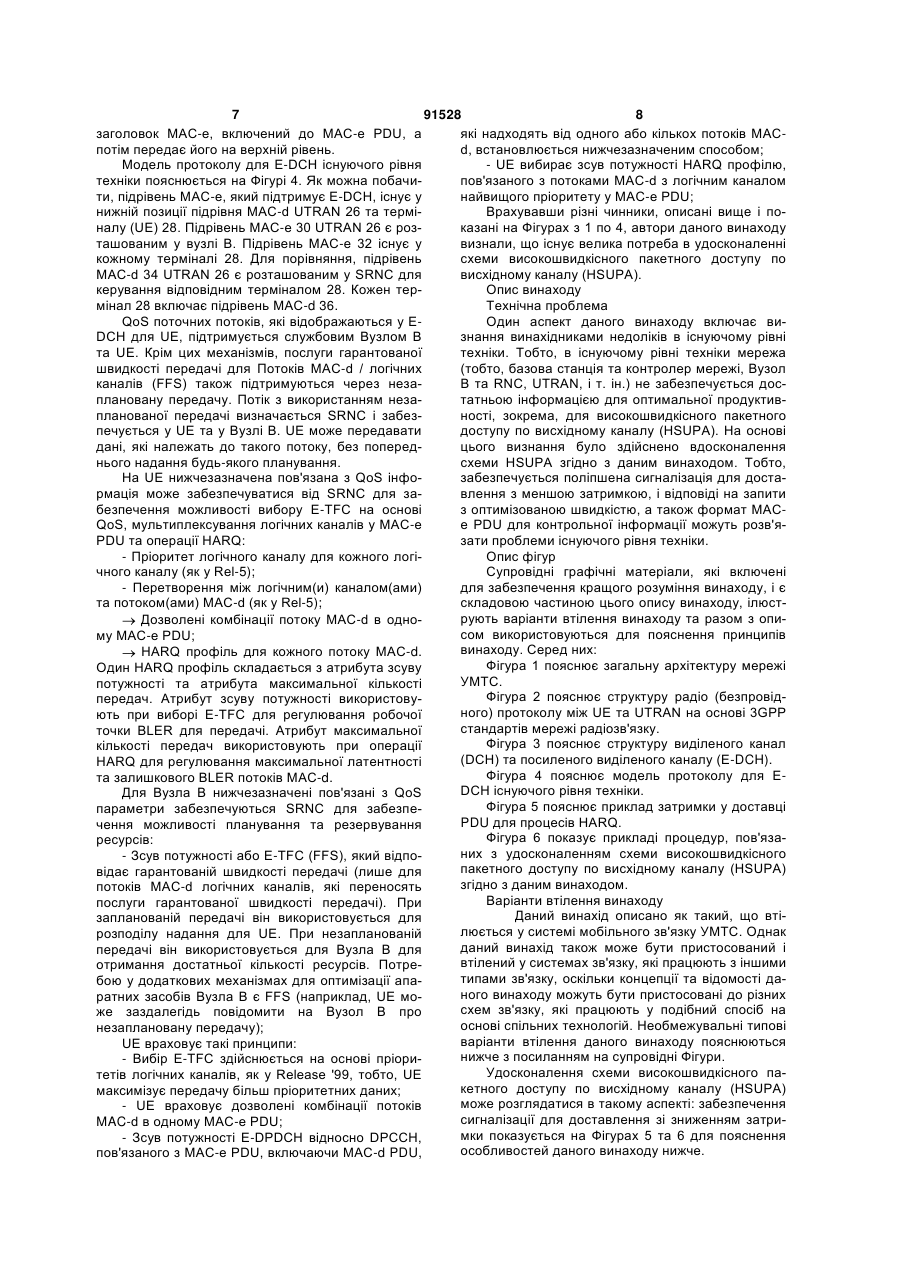

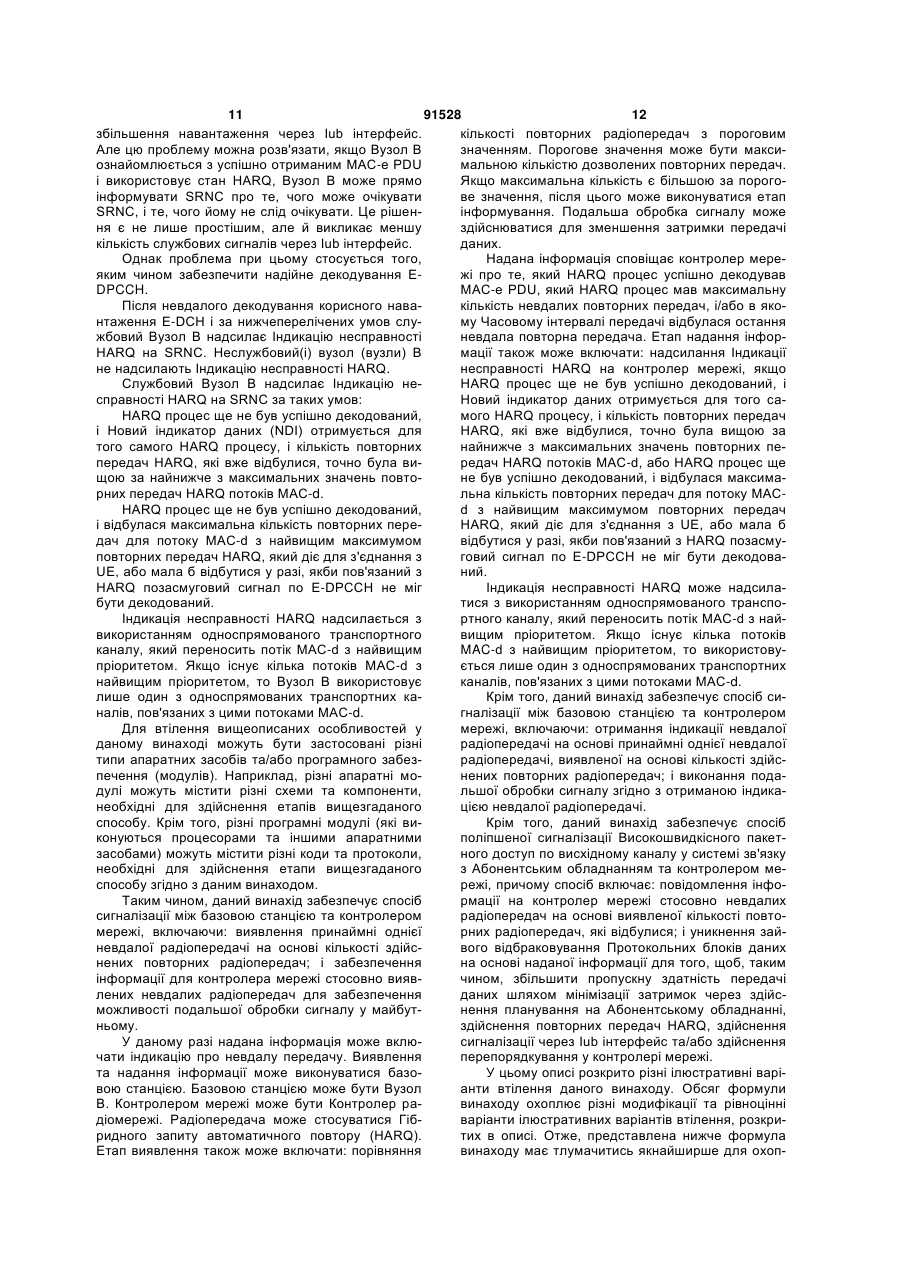

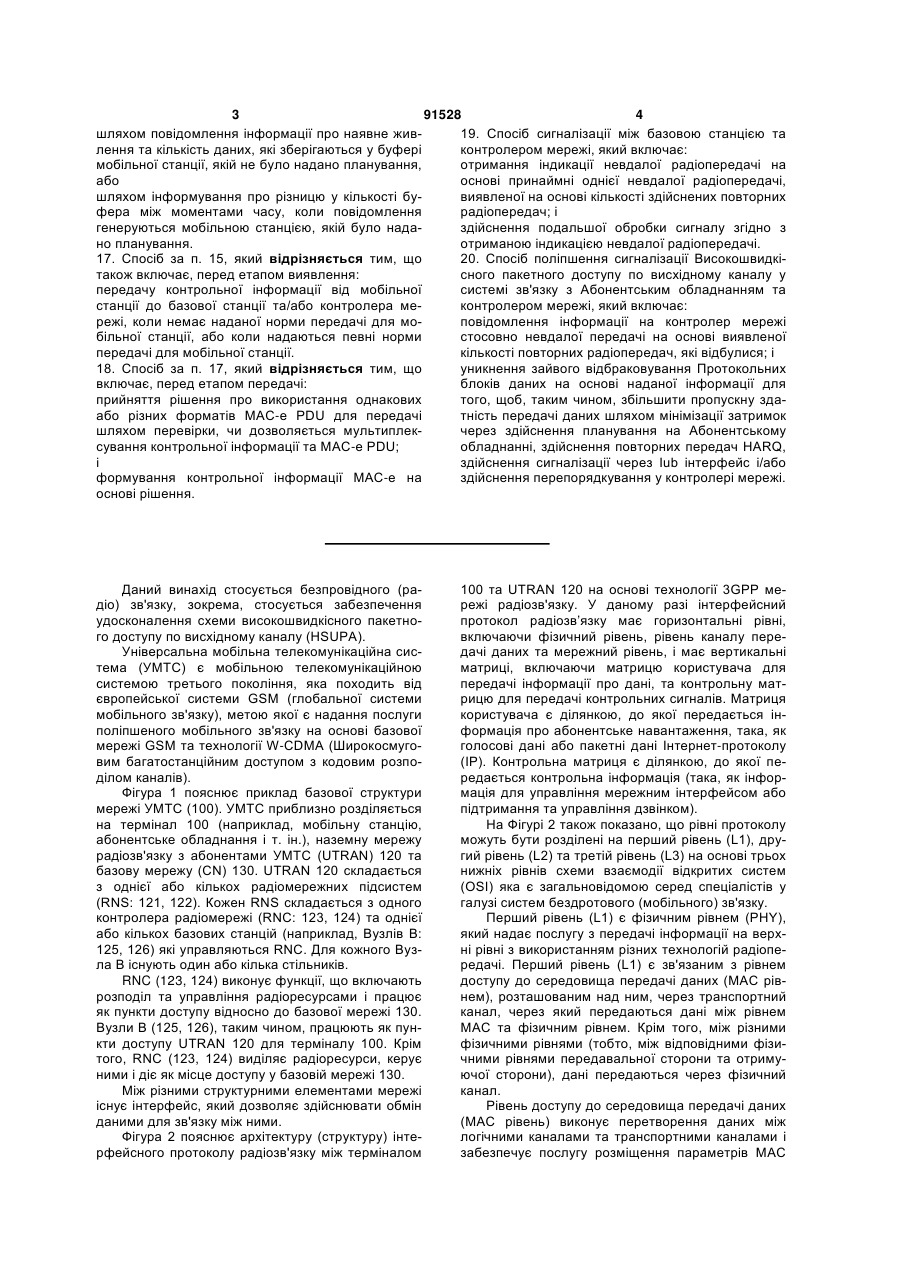

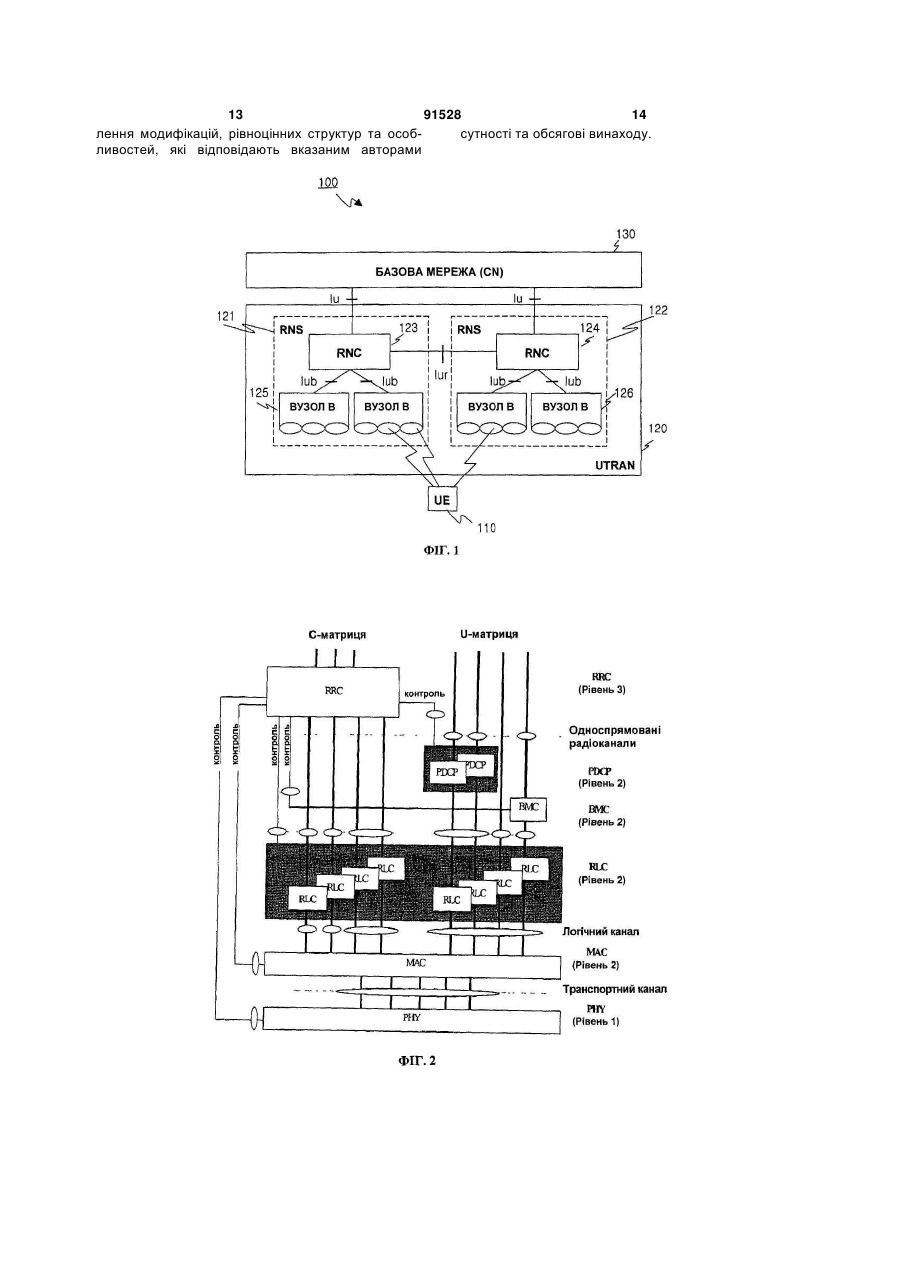

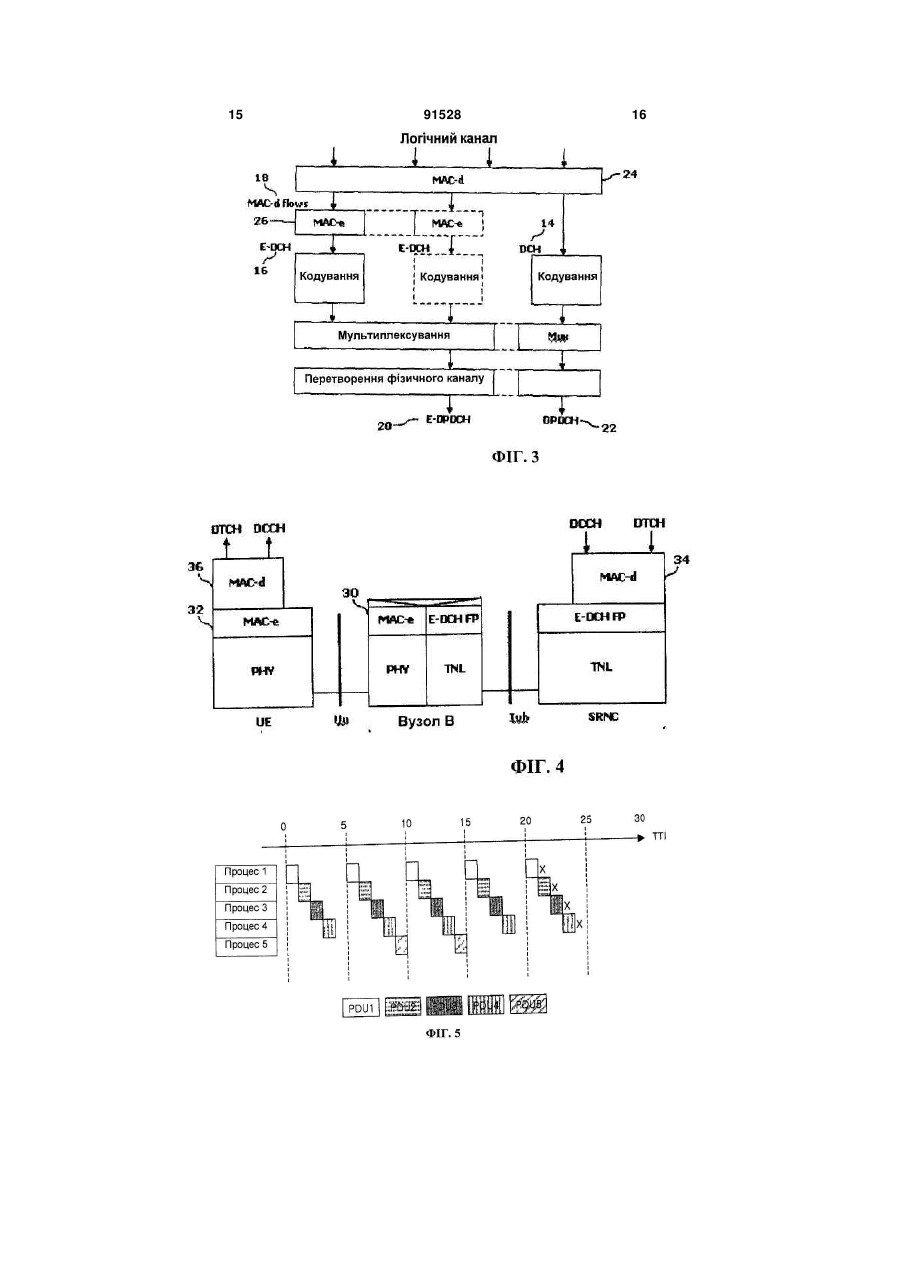

1. Спосіб сигналізації між базовою станцією та контролером мережі, який включає: виявлення принаймні однієї невдалої радіопередачі на основі кількості здійснених повторних радіопередач; і повідомлення інформації на контролер мережі стосовно виявленої невдалої радіопередачі для забезпечення можливості подальшої обробки сигналу у майбутньому. 2. Спосіб за п. 1, який відрізняється тим, що надана інформація включає індикацію невдалої радіопередачі. 3. Спосіб за п. 1, який відрізняється тим, що виявлення та надання інформації здійснюються базовою станцією. 4. Спосіб за п. 3, який відрізняється тим, що базовою станцією є Вузол В. 5. Спосіб за п. 1, який відрізняється тим, що контролером мережі є Контролер радіомережі. 6. Спосіб за п. 1, який відрізняється тим, що радіопередача стосується Гібридного запиту автоматичного повтору. 7. Спосіб за п. 1, який відрізняється тим, що етап виявлення також включає: порівняння кількості повторних радіопередач з пороговим значенням. 8. Спосіб за п. 7, який відрізняється тим, що порогове значення є максимальною кількістю дозволених повторних передач. 9. Спосіб за п. 8, який відрізняється тим, що, якщо максимальна кількість є більшою за порогове 2 (19) 1 3 91528 4 шляхом повідомлення інформації про наявне жив19. Спосіб сигналізації між базовою станцією та лення та кількість даних, які зберігаються у буфері контролером мережі, який включає: мобільної станції, якій не було надано планування, отримання індикації невдалої радіопередачі на або основі принаймні однієї невдалої радіопередачі, шляхом інформування про різницю у кількості бувиявленої на основі кількості здійснених повторних фера між моментами часу, коли повідомлення радіопередач; і генеруються мобільною станцією, якій було надаздійснення подальшої обробки сигналу згідно з но планування. отриманою індикацією невдалої радіопередачі. 17. Спосіб за п. 15, який відрізняється тим, що 20. Спосіб поліпшення сигналізації Високошвидкітакож включає, перед етапом виявлення: сного пакетного доступу по висхідному каналу у передачу контрольної інформації від мобільної системі зв'язку з Абонентським обладнанням та станції до базової станції та/або контролера меконтролером мережі, який включає: режі, коли немає наданої норми передачі для моповідомлення інформації на контролер мережі більної станції, або коли надаються певні норми стосовно невдалої передачі на основі виявленої передачі для мобільної станції. кількості повторних радіопередач, які відбулися; і 18. Спосіб за п. 17, який відрізняється тим, що уникнення зайвого відбраковування Протокольних включає, перед етапом передачі: блоків даних на основі наданої інформації для прийняття рішення про використання однакових того, щоб, таким чином, збільшити пропускну здаабо різних форматів МАС-е PDU для передачі тність передачі даних шляхом мінімізації затримок шляхом перевірки, чи дозволяється мультиплекчерез здійснення планування на Абонентському сування контрольної інформації та МАС-е PDU; обладнанні, здійснення повторних передач HARQ, і здійснення сигналізації через Iub інтерфейс і/або формування контрольної інформації МАС-е на здійснення перепорядкування у контролері мережі. основі рішення. Даний винахід стосується безпровідного (радіо) зв'язку, зокрема, стосується забезпечення удосконалення схеми високошвидкісного пакетного доступу по висхідному каналу (HSUPA). Універсальна мобільна телекомунікаційна система (УМТС) є мобільною телекомунікаційною системою третього покоління, яка походить від європейської системи GSM (глобальної системи мобільного зв'язку), метою якої є надання послуги поліпшеного мобільного зв'язку на основі базової мережі GSM та технології W-CDMA (Широкосмуговим багатостанційним доступом з кодовим розподілом каналів). Фігура 1 пояснює приклад базової структури мережі УМТС (100). УМТС приблизно розділяється на термінал 100 (наприклад, мобільну станцію, абонентське обладнання і т. ін.), наземну мережу радіозв'язку з абонентами УМТС (UTRAN) 120 та базову мережу (CN) 130. UTRAN 120 складається з однієї або кількох радіомережних підсистем (RNS: 121, 122). Кожен RNS складається з одного контролера радіомережі (RNC: 123, 124) та однієї або кількох базових станцій (наприклад, Вузлів В: 125, 126) які управляються RNC. Для кожного Вузла В існують один або кілька стільників. RNC (123, 124) виконує функції, що включають розподіл та управління радіоресурсами і працює як пункти доступу відносно до базової мережі 130. Вузли В (125, 126), таким чином, працюють як пункти доступу UTRAN 120 для терміналу 100. Крім того, RNC (123, 124) виділяє радіоресурси, керує ними і діє як місце доступу у базовій мережі 130. Між різними структурними елементами мережі існує інтерфейс, який дозволяє здійснювати обмін даними для зв'язку між ними. Фігура 2 пояснює архітектуру (структуру) інтерфейсного протоколу радіозв'язку між терміналом 100 та UTRAN 120 на основі технології 3GPP мережі радіозв'язку. У даному разі інтерфейсний протокол радіозв’язку має горизонтальні рівні, включаючи фізичний рівень, рівень каналу передачі даних та мережний рівень, і має вертикальні матриці, включаючи матрицю користувача для передачі інформації про дані, та контрольну матрицю для передачі контрольних сигналів. Матриця користувача є ділянкою, до якої передається інформація про абонентське навантаження, така, як голосові дані або пакетні дані Інтернет-протоколу (IP). Контрольна матриця є ділянкою, до якої передається контрольна інформація (така, як інформація для управління мережним інтерфейсом або підтримання та управління дзвінком). На Фігурі 2 також показано, що рівні протоколу можуть бути розділені на перший рівень (L1), другий рівень (L2) та третій рівень (L3) на основі трьох нижніх рівнів схеми взаємодії відкритих систем (OSI) яка є загальновідомою серед спеціалістів у галузі систем бездротового (мобільного) зв'язку. Перший рівень (L1) є фізичним рівнем (PHY), який надає послугу з передачі інформації на верхні рівні з використанням різних технологій радіопередачі. Перший рівень (L1) є зв'язаним з рівнем доступу до середовища передачі даних (МАС рівнем), розташованим над ним, через транспортний канал, через який передаються дані між рівнем МАС та фізичним рівнем. Крім того, між різними фізичними рівнями (тобто, між відповідними фізичними рівнями передавальної сторони та отримуючої сторони), дані передаються через фізичний канал. Рівень доступу до середовища передачі даних (МАС рівень) виконує перетворення даних між логічними каналами та транспортними каналами і забезпечує послугу розміщення параметрів МАС 5 91528 6 для розміщення та перерозміщення радіо (бездроДля E-DCH 16 Вузол В 12 передає контрольну тових) ресурсів. інформацію "по лінії вниз" на мобільний термінал 2 МАС рівень другого рівня (L2) зв'язується з для контролювання E-DCH передачі мобільного верхнім рівнем, який називають рівнем контролю терміналу 2. (Контрольна інформація "по лінії радіоканалу (RLC), через логічний канал, і забезвниз" може включати інформацію у відповідь печуються різні логічні канали, залежно від типу (ACK/NACK) для HARQ, інформацію про якість інформації, що передається. Тобто, рівень МАС каналу (CQI) для АМС, Інформацію про швидкість забезпечує послуги для верхнього рівня (RLC рівЕ-DCH передачі, інформацію про час початку Eня) через логічний канал. RLC рівень другого рівня DCH передачі та інформацію про період часу пе(L2) може підтримувати надійну передачу даних і редачі і інформацію про розмір транспортного може виконувати функцію сегментації й конкатеблока для контрольованого Вузлом В планування і нації по множині RLC сервісних блоків даних (RLC т. ін. SDU), які надходять з верхнього рівня. Тим часом термінал 2 передає контрольну інРівень протоколу конвергенції пакетних даних формацію "по лінії вгору" на Вузол В 12. Контро(PDCP) розташовується на верхньому рівні від льна інформація "по лінії вгору" може включати RLC рівня, що дозволяє ефективно передавати інформацію з запитом про швидкість E-DCH передані через радіоінтерфейс з відносно малим діадачі, інформацію про статус буфера UE та інфорпазоном через мережний протокол. мацію про статус електроживлення UE для контРівень контролю радіоресурсу (RRC), розтарольованого Вузлом В планування і т. ін. шований у найнижчій частині третього рівня (L3) Контрольна інформація "по лінії вгору" та контровизначається лише у контрольній матриці і контльна інформація "по лінії вниз" для E-DCH 16 перолює транспортні канали та фізичні канали по редаються через фізичний канал контролю, такий, відношенню до встановлення, перевстановлення як E-DPCCH (посилений виділений фізичний канал та роз'єднання односпрямованих радіоканалів контролю). (RB). Для E-DCH 16 визначається потік MAC-d 18 Послуга односпрямованого радіоканалу стосуміж підрівнем MAC-d 24 та підрівнем МАС-е 26. У ється послуги, яка надається другим рівнем (L2) цьому разі виділений логічний канал відображадля передачі даних між терміналом (UE) 100 та ється у потоці MAC-d, потік MAC-d відображається UTRAN 120 для гарантії заданої якості послуги з у E-DCH 16, транспортному каналі, і E-DCH 16 боку UE та UTRAN. Взагалі, встановлення односпвідображається у Е-DPDCH (посиленому виділерямованого радіоканалу (RB)стосується регулюному фізичному каналі даних) 20, фізичному канавання рівнів протоколів та характеристик каналів, лі. Крім того, виділений логічний канал може прянеобхідних для надання конкретної послуги, а тамо відображатись DCH 14, також транспортному кож відповідного визначення суттєвих параметрів каналі, і DCH 14 відображається у DPDCH (видіта способів роботи. леному фізичному каналі даних) 22. Серед RB конкретний RB, який використовуПідрівень MAC-d 24, як показано на Фігурі 3, ють між UE та UTRAN для обміну RRC і повідомкерує DCH 14, виділеним транспортним каналом леннями або NAS повідомленнями, називається конкретного терміналу. Підрівень МАС-е 26 керує SRB (односпрямованим радіоканалом сигналізаE-DCH 16, транспортним каналом, який застосовуції). Коли SRB встановлюють між конкретним UE ється для високошвидкісної передачі даних „по та UTRAN, існує RRC з'єднання між UE та UTRAN. лінії вгору". UE, що має RRC з'єднання, вважається таким, що Підрівень MAC-d передавальної сторони генепрацює в режимі RRC з'єднання, a UE без RRC рує MAC-d PDU (протокольний блок даних) з MACз'єднання, вважається таким, що перебуває в хоd SDU (сервісного блока даних), отриманого від лостому режимі. Коли UE працює в режимі RRC верхнього рівня, тобто, RLC рівня. В альтернативз'єднання, RNC визначає стільник, у якому розтаному варіанті підрівень MAC-d отримуючої сторони шовується UE (тобто, RNC визначає розташуванвідновлює MAC-d SDU з MAC-d PDU, отриманого ня UE у блоках стільників), і керує цим UE. від нижнього рівня, і доставляє його на верхній Рівень МАС другого рівня надає послугу для рівень. Підрівень MAC-d може передавати MAC-d верхнього рівня контролю радіоканалу (RLC) через PDU на підрівень МАС-е через потік MAC-d або логічний канал. Рівень МАС підрозділяється на передати MAC-d PDU на фізичний рівень через кілька типів підрівнів, таких, як підрівень MAC-d та DCH. Підрівень MAC-d отримуючої сторони після підрівень МАС-е, відповідно до типів керованих цього відновлює MAC-d SDU шляхом використантранспортних каналів. ня заголовка MAC-d, включеного до MAC-d PDU, а Структуру виділеного каналу (DCH) та посилепотім передає MAC-d SDU на верхній рівень. ного виділеного каналу (E-DCH) існуючого рівня Підрівень МАС-е передавальної сторони генетехніки показано на Фіг.3. Як можна побачити, рує МАС-е PDU з MAC-d PDU, генерованого з DCH 14 та E-DCH 16 є виділеними транспортними МАС-е SDU, отриманого від підрівня MAC-d. В каналами, які використовуються одним мобільним альтернативному варіанті підрівень МАС-е отритерміналом. Зокрема, E-DCH 16 застосовують для муючої сторони відновлює МАС-е SDU з МАС-е передачі даних до UTRAN 6 з високою швидкістю PDU, отриманого від фізичного рівня, і передає порівняно з DCH 14. З метою передачі даних з його на верхній рівень. У цьому разі підрівень високою швидкістю застосовують різні способи МАС-е передає МАС-е PDU на фізичний рівень для E-DCH 16, наприклад, HARQ (гібридний ARQ), через E-DCH. Підрівень МАС-е отримуючої стороАМС (адаптивну модуляцію та кодування) та контни потім відновлює МАС-е SDU, використовуючи рольоване Вузлом В планування і т. ін. 7 91528 8 заголовок МАС-е, включений до МАС-е PDU, a які надходять від одного або кількох потоків MACпотім передає його на верхній рівень. d, встановлюється нижчезазначеним способом; Модель протоколу для E-DCH існуючого рівня - UE вибирає зсув потужності HARQ профілю, техніки пояснюється на Фігурі 4. Як можна побачипов'язаного з потоками MAC-d з логічним каналом ти, підрівень МАС-е, який підтримує E-DCH, існує у найвищого пріоритету у МАС-е PDU; нижній позиції підрівня MAC-d UTRAN 26 та терміВрахувавши різні чинники, описані вище і поналу (UE) 28. Підрівень МАС-е 30 UTRAN 26 є розказані на Фігурах з 1 по 4, автори даного винаходу ташованим у вузлі В. Підрівень МАС-е 32 існує у визнали, що існує велика потреба в удосконаленні кожному терміналі 28. Для порівняння, підрівень схеми високошвидкісного пакетного доступу по МАС-d 34 UTRAN 26 є розташованим у SRNC для висхідному каналу (HSUPA). керування відповідним терміналом 28. Кожен терОпис винаходу мінал 28 включає підрівень MAC-d 36. Технічна проблема QoS поточних потоків, які відображаються у EОдин аспект даного винаходу включає виDCH для UE, підтримується службовим Вузлом В знання винахідниками недоліків в існуючому рівні та UE. Крім цих механізмів, послуги гарантованої техніки. Тобто, в існуючому рівні техніки мережа швидкості передачі для Потоків MAC-d / логічних (тобто, базова станція та контролер мережі, Вузол каналів (FFS) також підтримуються через незаВ та RNC, UTRAN, і т. ін.) не забезпечується досплановану передачу. Потік з використанням незататньою інформацією для оптимальної продуктивпланованої передачі визначається SRNC і забезності, зокрема, для високошвидкісного пакетного печується у UE та у Вузлі В. UE може передавати доступу по висхідному каналу (HSUPA). На основі дані, які належать до такого потоку, без попередцього визнання було здійснено вдосконалення нього надання будь-якого планування. схеми HSUPA згідно з даним винаходом. Тобто, На UE нижчезазначена пов'язана з QoS інфозабезпечується поліпшена сигналізація для достармація може забезпечуватися від SRNC для завлення з меншою затримкою, і відповіді на запити безпечення можливості вибору E-TFC на основі з оптимізованою швидкістю, а також формат МАСQoS, мультиплексування логічних каналів у МАС-е е PDU для контрольної інформації можуть розв'яPDU та операції HARQ: зати проблеми існуючого рівня техніки. - Пріоритет логічного каналу для кожного логіОпис фігур чного каналу (як у Rel-5); Супровідні графічні матеріали, які включені - Перетворення між логічним(и) каналом(ами) для забезпечення кращого розуміння винаходу, і є та потоком(ами) MAC-d (як у Rel-5); складовою частиною цього опису винаходу, ілюструють варіанти втілення винаходу та разом з опиДозволені комбінації потоку MAC-d в односом використовуються для пояснення принципів му МАС-е PDU; винаходу. Серед них: HARQ профіль для кожного потоку MAC-d. Фігура 1 пояснює загальну архітектуру мережі Один HARQ профіль складається з атрибута зсуву УМТС. потужності та атрибута максимальної кількості Фігура 2 пояснює структуру радіо (безпровідпередач. Атрибут зсуву потужності використовуного) протоколу між UE та UTRAN на основі 3GPP ють при виборі E-TFC для регулювання робочої стандартів мережі радіозв'язку. точки BLER для передачі. Атрибут максимальної Фігура 3 пояснює структуру виділеного канал кількості передач використовують при операції (DCH) та посиленого виділеного каналу (E-DCH). HARQ для регулювання максимальної латентності Фігура 4 пояснює модель протоколу для Eта залишкового BLER потоків MAC-d. DCH існуючого рівня техніки. Для Вузла В нижчезазначені пов'язані з QoS Фігура 5 пояснює приклад затримки у доставці параметри забезпечуються SRNC для забезпеPDU для процесів HARQ. чення можливості планування та резервування Фігура 6 показує прикладі процедур, пов'язаресурсів: них з удосконаленням схеми високошвидкісного - Зсув потужності або E-TFC (FFS), який відпопакетного доступу по висхідному каналу (HSUPA) відає гарантованій швидкості передачі (лише для згідно з даним винаходом. потоків MAC-d логічних каналів, які переносять Варіанти втілення винаходу послуги гарантованої швидкості передачі). При Даний винахід описано як такий, що втізапланованій передачі він використовується для люється у системі мобільного зв'язку УМТС. Однак розподілу надання для UE. При незапланованій даний винахід також може бути пристосований і передачі він використовується для Вузла В для втілений у системах зв'язку, які працюють з іншими отримання достатньої кількості ресурсів. Потретипами зв'язку, оскільки концепції та відомості дабою у додаткових механізмах для оптимізації апаного винаходу можуть бути пристосовані до різних ратних засобів Вузла В є FFS (наприклад, UE мосхем зв'язку, які працюють у подібний спосіб на же заздалегідь повідомити на Вузол В про основі спільних технологій. Необмежувальні типові незаплановану передачу); варіанти втілення даного винаходу пояснюються UE враховує такі принципи: нижче з посиланням на супровідні Фігури. - Вибір E-TFC здійснюється на основі пріориУдосконалення схеми високошвидкісного патетів логічних каналів, як у Release '99, тобто, UE кетного доступу по висхідному каналу (HSUPA) максимізує передачу більш пріоритетних даних; може розглядатися в такому аспекті: забезпечення - UE враховує дозволені комбінації потоків сигналізації для доставлення зі зниженням затриMAC-d в одному МАС-е PDU; мки показується на Фігурах 5 та 6 для пояснення - Зсув потужності E-DPDCH відносно DPCCH, особливостей даного винаходу нижче. пов'язаного з МАС-е PDU, включаючи MAC-d PDU, 9 91528 10 Сигналізація для доставлення зі зниженням процес успішно декодував МАС-е PDU, який прозатримки (Фіг. 6, етапи S20-S50) цес мав максимальну кількість невдалих повторДля досягнення максимальної пропускної зданих передач, або в якому ТТІ відбулася остання тності слід мінімізувати зайву затримку в загальній невдала повторна передача і т. ін. операції HSUPA (високошвидкісного пакетного Таким чином, у наведеному вище прикладі доступу по висхідному каналу). У HSUPA елеменМАС-е PDU у МАС-е PDU 5 мають очікувати у пети затримки можуть складатися з планування у репорядкуванні черги SRNC протягом довшого UE, повторної передачі HARQ, затримки в Iub інчасу, ніж фактично вимагається, оскільки перепотерфейсі та перепорядкування в SRNC. рядкування черги SRNC не має інформації про те, Нижче розглядається затримка перепорядкучи існує можливість отримання попередніх МАС-е вання й описується процедура сигналізації для PDU у майбутньому. уникнення зайвого очікування у перепорядкуванні Фактично, робота SRNC не має чіткого опису у черги. поточній специфікації 3GPP. Таким чином, застоУ найгіршому випадку затримка HARQ може сування механізму таймера, механізму вікна або бути досить великою. З одного боку, слід уникати іншого механізму залежить від варіанта втілення. невизначеності у перепорядкуванні отриманих Але описана авторами проблема полягає в тому, МАС-е PDU і водночас мають бути враховані всі що без інформації, яка має забезпечуватися для можливі затримки для уникнення зайвого відбраSRNC, логічна або ефективна операція, яка мініміковування PDU. зує затримки і збільшує пропускну здатність, є обОднак, якщо є очевидною відсутність потреби меженою. в очікуванні попередніх PDU, пов'язаних з певним Відповідно, автори даного винаходу виявили PDU, операція перепорядкування черги має неці проблеми і запропонували два можливі рішення. гайно обробити й доставити цей PDU на верхній Одне полягає у забезпеченні сигналізації від UE рівень, оскільки зайва затримка зрештою може до SRNC, а інше стосується сигналізації від Вузла викликати відбраковування PDU на верхніх рівнях В до SRNC. або вимагати небажано довгого часу для здійсa) Від UE до SRNC нення підтверджень (АСК або NACK) для AM PDU, У цьому способі UE надає SRNC інформацію, що, таким чином, впливає на загальну пропускну яка вказує, якого TSN може очікувати SRNC, або здатність. якого TSN SRNC має перестати очікувати. ЗокреНажаль, оскільки існуючий рівень техніки не ма, коли передача МАС-е PDU виявляється невзабезпечує достатньої сигналізації на SRNC, видалою навіть після здійснення дозволеної кількості щезгадані ефекти, спричинені затримкою, є немиповторних передач, UE інформує SRNC про TSN нучими. МАС-е PDU, які було включено до невдалого МАСФігура 5 показує приклад затримки у доставці е PDU. Або після виявлення невдалої передачі UE PDU. Для пояснення можна припустити, що існує 5 включає найнижчий TSN, якого може очікувати (HARQ) процесів для UE. Дійсна кількість процесів SRNC. залежить від різних умов в оточенні зв'язку. Така інформація про TSN може бути включена HARQ процеси з 1 по 4 розпочинають нову педо частини контрольної інформації МАС-е PDU і редачу у ТТІ від 0 до 3, відповідно, а HARQ процес передана від Вузла В до SRNC. 5 розпочинає нову передачу у ТТІ 9. ПередбачаАле недоліком цього механізму є те, що він ється, що МАС-е PDU 5 належним чином приймавимагає додаткового ТТІ для інформування SRNC, ється у ТТІ 14, і МАС-е PDU від 1 до 4 досягають навіть якщо має використовуватися МАС-е PDU, максимальної кількості повторної передачі у ТТІ який включає лише контрольну інформацію. від 20 до 23 без успішного отримання на Вузлі В. b) Від Вузла В до SRNC Для спрощення також можна припустити, що У цьому механізмі HARQ Вузла В надсилає біМАС-е PDU від 1 до 5 містять МАС-е PDU від одльше інформації, яка стосується роботи HARQ, на ного логічного каналу. За такого припущення приSRNC. Наприклад, у вищезгаданому прикладі, родним є припущення, що всі МАС-е PDU, вклюпоказаному на Фігурі 7, якщо Вузол В інформує чені до МАС-е PDU від 1 до 4 передують усім SRNC про отримання стан прийому для процесу, МАС-е PDU, включеним до MAC-ePDU5. SRNC може оптимізувати операцію перепорядкуУ цьому прикладі у ТТІ 24, логічний пристрій вання. Вузла В може знати, що МАС-е PDU у МАС-е PDU Тобто, коли МАС-е PDU належним чином 5 не повинен очікувати на МАС-е PDU у МАС-е отримується, Вузол В інформує SRNC про ID проPDU 1-4 (тобто, попередніх МАС-е PDU). Це відцесу, який використовувався для отримання МАСбувається через те, що всі попередні МАС-е PDU е PDU або MAC-es PDU. І коли Вузол В виявляє, не змогли бути передані. Навіть якщо МАС-е PDU що отримання МАС-е PDU є невдалим, зупиняєть1-4 включали МАС-е PDU від інших логічних канася або розпочинається, він також сповіщає SRNC лів, важко уявити, що МАС-е PDU, які передують про відповідний ID процесу. МАС-е PDU у МАС-е PDU 5, будуть отримані у ТТІ Використовуючи всю цю інформацію про ID пізніше за 24, якщо не припускати, що блок встапроцесу на інформацію про його стан від Вузла В, новлення TSN працює у зворотному напрямку. SRNC може знати, чи слід очікувати на попередні Сигналів від Вузла В до SRNC не надходить, МАС-е PDU для певного отриманого МАС-е PDU у за винятком кількості повторних передач для перепорядкуванні черги. Це зрештою веде до скоотриманого PDU та первісного ТТІ передачі PDU рочення очікування у SRNC. для операції перепорядкування. Іншими словами, Крім того, вищезгаданий спосіб повідомлення Вузол В не повідомляє SRNC нічого про те, який інформації про процес на SRNC може викликати 11 91528 12 збільшення навантаження через Iub інтерфейс. кількості повторних радіопередач з пороговим Але цю проблему можна розв'язати, якщо Вузол В значенням. Порогове значення може бути максиознайомлюється з успішно отриманим МАС-е PDU мальною кількістю дозволених повторних передач. і використовує стан HARQ, Вузол В може прямо Якщо максимальна кількість є більшою за порогоінформувати SRNC про те, чого може очікувати ве значення, після цього може виконуватися етап SRNC, і те, чого йому не слід очікувати. Це рішенінформування. Подальша обробка сигналу може ня є не лише простішим, але й викликає меншу здійснюватися для зменшення затримки передачі кількість службових сигналів через Iub інтерфейс. даних. Однак проблема при цьому стосується того, Надана інформація сповіщає контролер мереяким чином забезпечити надійне декодування Eжі про те, який HARQ процес успішно декодував DPCCH. МАС-е PDU, який HARQ процес мав максимальну Після невдалого декодування корисного навакількість невдалих повторних передач, і/або в яконтаження E-DCH і за нижчеперелічених умов слуму Часовому інтервалі передачі відбулася остання жбовий Вузол В надсилає Індикацію несправності невдала повторна передача. Етап надання інфорHARQ на SRNC. Неслужбовий(і) вузол (вузли) В мації також може включати: надсилання Індикації не надсилають Індикацію несправності HARQ. несправності HARQ на контролер мережі, якщо Службовий Вузол В надсилає Індикацію неHARQ процес ще не був успішно декодований, і справності HARQ на SRNC за таких умов: Новий індикатор даних отримується для того саHARQ процес ще не був успішно декодований, мого HARQ процесу, і кількість повторних передач і Новий індикатор даних (NDI) отримується для HARQ, які вже відбулися, точно була вищою за того самого HARQ процесу, і кількість повторних найнижче з максимальних значень повторних пепередач HARQ, які вже відбулися, точно була виредач HARQ потоків MAC-d, або HARQ процес ще щою за найнижче з максимальних значень повтоне був успішно декодований, і відбулася максимарних передач HARQ потоків MAC-d. льна кількість повторних передач для потоку MACHARQ процес ще не був успішно декодований, d з найвищим максимумом повторних передач і відбулася максимальна кількість повторних переHARQ, який діє для з'єднання з UE, або мала б дач для потоку MAC-d з найвищим максимумом відбутися у разі, якби пов'язаний з HARQ позасмуповторних передач HARQ, який діє для з'єднання з говий сигнал по E-DPCCH не міг бути декодоваUE, або мала б відбутися у разі, якби пов'язаний з ний. HARQ позасмуговий сигнал по E-DPCCH не міг Індикація несправності HARQ може надсилабути декодований. тися з використанням односпрямованого транспоІндикація несправності HARQ надсилається з ртного каналу, який переносить потік MAC-d з найвикористанням односпрямованого транспортного вищим пріоритетом. Якщо існує кілька потоків каналу, який переносить потік MAC-d з найвищим MAC-d з найвищим пріоритетом, то використовупріоритетом. Якщо існує кілька потоків MAC-d з ється лише один з односпрямованих транспортних найвищим пріоритетом, то Вузол В використовує каналів, пов'язаних з цими потоками MAC-d. лише один з односпрямованих транспортних каКрім того, даний винахід забезпечує спосіб синалів, пов'язаних з цими потоками MAC-d. гналізації між базовою станцією та контролером Для втілення вищеописаних особливостей у мережі, включаючи: отримання індикації невдалої даному винаході можуть бути застосовані різні радіопередачі на основі принаймні однієї невдалої типи апаратних засобів та/або програмного забезрадіопередачі, виявленої на основі кількості здійспечення (модулів). Наприклад, різні апаратні монених повторних радіопередач; і виконання подадулі можуть містити різні схеми та компоненти, льшої обробки сигналу згідно з отриманою індиканеобхідні для здійснення етапів вищезгаданого цією невдалої радіопередачі. способу. Крім того, різні програмні модулі (які виКрім того, даний винахід забезпечує спосіб конуються процесорами та іншими апаратними поліпшеної сигналізації Високошвидкісного пакетзасобами) можуть містити різні коди та протоколи, ного доступ по висхідному каналу у системі зв'язку необхідні для здійснення етапи вищезгаданого з Абонентським обладнанням та контролером меспособу згідно з даним винаходом. режі, причому спосіб включає: повідомлення інфоТаким чином, даний винахід забезпечує спосіб рмації на контролер мережі стосовно невдалих сигналізації між базовою станцією та контролером радіопередач на основі виявленої кількості повтомережі, включаючи: виявлення принаймні однієї рних радіопередач, які відбулися; і уникнення зайневдалої радіопередачі на основі кількості здійсвого відбраковування Протокольних блоків даних нених повторних радіопередач; і забезпечення на основі наданої інформації для того, щоб, таким інформації для контролера мережі стосовно виявчином, збільшити пропускну здатність передачі лених невдалих радіопередач для забезпечення даних шляхом мінімізації затримок через здійсможливості подальшої обробки сигналу у майбутнення планування на Абонентському обладнанні, ньому. здійснення повторних передач HARQ, здійснення У даному разі надана інформація може вклюсигналізації через Iub інтерфейс та/або здійснення чати індикацію про невдалу передачу. Виявлення перепорядкування у контролері мережі. та надання інформації може виконуватися базоУ цьому описі розкрито різні ілюстративні варівою станцією. Базовою станцією може бути Вузол анти втілення даного винаходу. Обсяг формули В. Контролером мережі може бути Контролер равинаходу охоплює різні модифікації та рівноцінні діомережі. Радіопередача може стосуватися Гібваріанти ілюстративних варіантів втілення, розкриридного запиту автоматичного повтору (HARQ). тих в описі. Отже, представлена нижче формула Етап виявлення також може включати: порівняння винаходу має тлумачитись якнайширше для охоп 13 91528 14 лення модифікацій, рівноцінних структур та особсутності та обсягові винаходу. ливостей, які відповідають вказаним авторами 15 91528 16 17 Комп’ютерна верстка В. Мацело 91528 Підписне 18 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
