Універсальний фільтрувальний пристрій “знезалізувач піщаний-1″ для очищення водопровідної або річкової, або підземної води і одержання питної води підвищеної якості

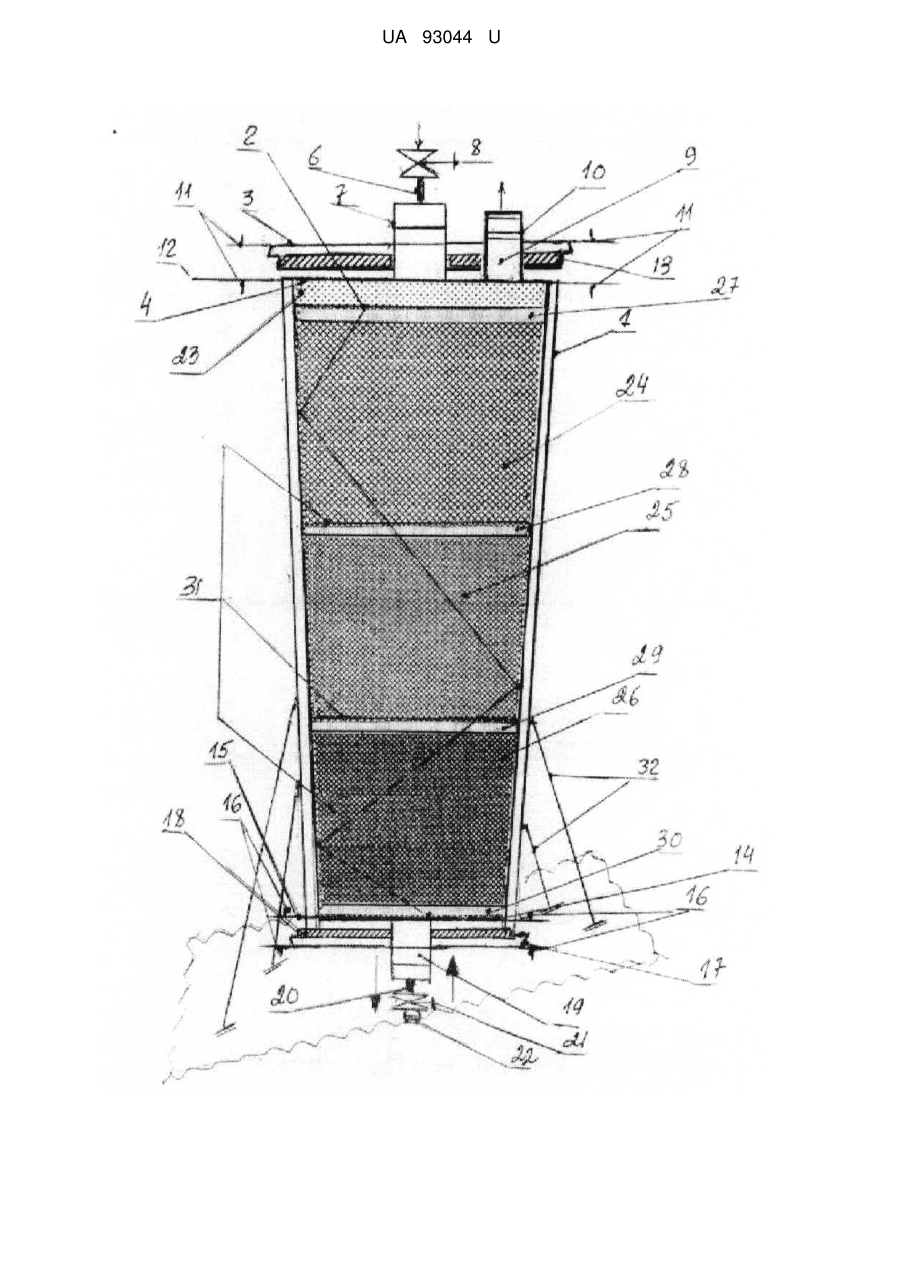

Реферат: Універсальний фільтрувальний пристрій для очищення водопровідної або річкової, або підземної води і одержання питної води підвищеної якості споживання складається з корпусу, всередині якого розміщені сітчастий контейнер з фільтрувальним мінералом. Корпус виконаний у вигляді зрізаного конуса, розміщеного більшою основою вверх, та виконаний з немагнітного матеріалу. Всередині корпусу розміщений сітчастий контейнер з немагнітного матеріалу аналогічної конструкції у вигляді зрізаного конуса, який за допомогою сітчастих прокладок з немагнітного матеріалу розділений щонайменше на три відсіки, які заповнені фільтрувальним мінералом. Як фільтрувальний мінерал використовується спечений в гранули збагачений природний магнітний пісок, який містить в своєму складі компоненти в наступному співвідношенні, мас. %: магнетит 55-60 епідот 0,5-2,0 кварц, плагіоклаз, польовий шпат 10,0 гідрослюда, продукти заміщення 2,0 піроксену мартит 0,5-3,0 піроксен моноклінний решта. Відсіки заповнюються спеченими гранулами з розмірами зерен від 4,0 до 2,0мм. Розмір зерен зменшується у кожному наступному відсіку, починаючи з верхнього, а нижній відсік заповнюється збагаченим природним магнітним піском з розмірами піщинок 0,05-2,0мм, та гранулами розміром 4,0мм - 20 % від загального об'єму відсіку. UA 93044 U (12) UA 93044 U UA 93044 U 5 10 15 20 25 30 35 40 45 50 55 60 Універсальний фільтрувальний пристрій для очищення водопровідної або річкової, або підземної води і одержання питної води підвищеної якості споживання "Знезалізувач піщаний 1". Корисна модель належить до фільтрувальних пристроїв для очищення промислових та стічних вод і може використовуватись для централізованої підготовки питної води у харчовій, лікеро-горілчаній, медичній, аграрній та інших галузях промисловості, для побутового забезпечення житлових будинків, медичних закладів, санаторних установ та будинків відпочинку, дитячих, шкільних, учбових та громадських закладів тощо. Відомі аналоги фільтрувальних елементів та очищувальних засобів в пристроях для здійснення технологічного процесу очищення води, а також номенклатура різноманітних матеріалів, з яких вони виготовляються. Так найбільш відомими матеріалами, з яких виготовляються фільтрувальні засоби, які за призначенням входять до складу відповідних пристроїв водопідготовки, є пропілен, активоване вугілля, бавовняне, синтетичне та скляне волокна, целюлоза, іонообмінні смоли, гранулат, полістер, нейлон, полівуглевод в різних комбінаціях, мінерали, нержавіюча сталь та інші. Основними недоліками таких фільтрувальних засобів і пристроїв, в яких вони використовуються, є те, що вони при їх експлуатації дуже швидко забирають на себе всі забруднювачі води і в подальшому утримують їх на собі, створюючи великий робочий водяний тиск, що призводить до їх руйнування та виходу з ладу пристроїв, які потребують ремонту або їх заміни. Відомі фільтрувальні засоби для пристроїв для очищення води, які серійно виготовляються у відповідності до ТУ 3697-002-48781573-99, ТУ 3697-003-48781573-99, ТУ У 30860917-0022001, якими зокрема комплектується установка для одержання очищеної біологічно активної цілющої питної води ВІМ-21 "Криничка", яка прийнята як аналог [1]. Природні магнітні піски, які наявні в багатьох районах світу, у тому числі, біля м. Севастополь в с. Любимівка та в інших місцях. Природний магнітний пісок має визначення - це пухка осіла порода темно-сірого кольору з розмірами твердих частинок 0,05-2 мм, яка містить магнетит, піроксен моноклінний, кварц, плагіоклаз, польовий шпат, халцедон, гідрослюду, продукти заміщення піроксену. Природний магнітний пісок може використовуватись в фільтрувальних елементах різного призначення, а також для очищення води з необмеженим ресурсом його експлуатації. Випробувальні зразки фільтрів, які виготовлені на основі природного збагаченого магнітного піску, показали позитивні результати дослідів очищення води, які засвідчили значне зменшення жорсткості води та втричі зменшення кількості розчиненого у воді заліза, а також покращення інших важливих показників забрудненої води без втручання хімічних реагентів в технологічний процес її очищення. Крім того, вперше розроблені рекомендації для використання природного збагаченого магнітного піску в практичних цілях, у тому числі, в галузі підготовки питної води з поліпшенням її біологічних властивостей та якості споживання. [2] Вищевикладене щодо результатів випробування природного збагаченого магнітного піску і конструкції заявленого фільтрувального пристрою на корисну модель свідчить про те, що вперше можливе використання рекомендацій Інституту геофізики ім… СІ. Суботіна НАН України щодо перспективи практичного впровадження природного збагаченого магнітного піску, як основної сировини в технологічному процесі очищення води шляхом забезпечення тривалості функціонування в ньому природного збагаченого магнітного піску як фільтрувального елементу [3], використаного, в тому числі, в універсальному очищувальному пристрої "Природний" для очищення водопровідної або річкової, або підземної води і одержання питної води підвищеної якості споживання ПРОТОТИП [4], що містить у своєму складі вертикальний основний корпус, виготовлений із екологічно чистого матеріалу, допущеного за відповідними санітарними нормами України для контакту з питною водою і витримує визначений робочий водяний тиск. Всередині основного корпусу І розміщені фільтрувальні засоби у складі двох окремих металевих сітчастих контейнерів, розміщених вертикально і завантажених фільтрувальним мінералом. Як фільтрувальний мінерал використовується природний збагачений магнітний пісок, шунгіт і силевіт (силекс). Металеві сітчасті контейнери, завантажені природним збагаченим магнітним піском, які утворюють відповідну гідравлічну систему, що утримується на нижній основі пристрою і з'єднуються з основним корпусом. Герметичність з'єднання забезпечується спеціальною ущільнювальною гумовою прокладкою. У нижній основі влаштовані два додаткові засоби у вигляді вхідних патронів для подачі води в металеві сітчасті контейнери, зверху та знизу яких влаштовані сітки для рівномірного протікання води. Нижня основа має спеціальну ємність для води, до якої через штуцер та гнучкий трубопровід приєднана універсальна муфта, яка з'єднується з мережею водопостачання. Зверху, основний корпус облаштований трубопроводом з вентилем та штуцерним кінцевиком. 1 UA 93044 U 5 10 15 20 25 30 35 40 45 50 55 Результати аналізу дії технологічної схеми пристрою "Природний" та його складових частин щодо знезалізувального процесу очищення води засвідчують певний ланцюг недоліків, що характеризуються такими як: - недостатність активації природного магнітного піску (фільтрувальних елементів) з додатковими мінералами силексу та шунгіту за діючою схемою їх завантаження і влаштування в основний корпус пристрою; - недосконалість конструкції прототипу, яку засвідчили результати випробувань фільтрувальних засобів в умовах діючої гідравлічної системи пристрою, які і підтвердили свою діючу неспроможність усувати надмірний водяний тиск, що створюється у верхньому шарі фільтрувального мінералу, де осідає більшість забруднювачів води і, руйнуючи там структуру фільтрів чинять опір процесу рівномірного покриття водою всієї маси мінералу та зростання його активації й магнітної насиченості води, що стримують можливість використання додаткового підвищення ефективності процесу фільтрації і знезалізнення вхідної в пристрій води; - висока собівартість виготовлення пристроїв "Природний" та вартість видобутку силексу (силевіту) в Україні та шунгіту, родовище якого знаходиться тільки в одному куточку світу Карелії (Росія). Вищенаведені недоліки свідчать про те, що діюча схема пристрою "Природний" є технологічно недосконалою і не досягає кінцевої мети щодо універсальності пристрою і його ефективності, як спрощеної діючої конструкції в цілому, яку неможливо втілювати в усіх сферах водопідготовки для споживання питної води високої якості. В основу корисної моделі, що заявляється, поставлена задача забезпечення можливостей впровадження одного із природних екологічно чистих матеріалів (сировини), який спроможний на високому рівні якості очищувати воду від забруднювачів, зменшувати її жорсткість, кількість розчиненого у ній заліза та інших шкідливих складових, забезпечувати самоочищення, а також витримувати великий ресурс його використання в різноманітних пристроях та установках в широкому плані їх впровадження в промислових та побутових сферах водопідготовки і довести рівень якості очищеної води до норм діючих стандартів України на питну воду та до рівня кращих світових зразків пляшкової негазованої води [4]. Поставлена задача вирішуються створенням ефективного пристрою щодо підвищення рівня якості безреагентного очищення водопровідної або річкової, або підземної води від надлишкового вмісту в них заліза і будь-якої перевищеної граничної концентрації солей, які в основному утворюють жорсткість води, та інших негативних залишків; - впровадженням збагаченого природного магнітного піску в нову спрощену конструкцію пристрою та його нових складових частин, що дозволяє спрощувати технологічний процес очищення за допомогою використання одного мінералу, який може здійснюватися на природному рівні якості без втручання хімічних реагентів в процесі очищення водопровідної, або річкової, або підземної води від розчиненого в ній заліза в даному пристрою, який заявляється на корисну модель; - виключенням із складу фільтрувальних засобів застарілої конструкції додаткових мінералів (сиплекс та шунгіт) і за рахунок збагаченого природного магнітного піску, наповненого в фільтрувальні відсіки в новій їх конструкції і було технологічно забезпечено підвищення ефективності процесу очищення питної води підвищеної якості споживання; - конструктивним виключенням застарілих діючих гідравлічних систем внутрішніх трубопроводів та їх ущільнювальних засобів, які приєднуються до фільтрувальних елементів, та в декілька разів зменшити матеріальні та фінансові витрати на їх виготовлення. Поставлена задача вирішується ще й тим, що пристрій, який заявляється на корисну модель, оснащений новою конструкцією, яка комплексно виконує функцію корпусу і зокрема фільтрувальних елементів, наповнених однорідним мінералом, як головним засобом у складі збагаченого природного магнітного піску з використанням його в закритих ємностях(корпусах) під визначеним робочим водяним тиском. Вищевикладений аналіз стосовно суті нових конструктивних та технологічних впроваджень пристрою, що заявляється на корисну модель, дозволяє: - в одній ємності без внутрішніх трубопроводів обладнати суцільний фільтрувальний елемент, виготовлений з однорідного немагнітного матеріалу з визначеними за розмірами зернами природного збагаченого магнітного піску, і довести показники якості очищеної води до діючих норм без реагентного втручання в технологічний процес і одержувати за рахунок нової спрощеної конструкції пристрою та його складових частин питну воду підвищеної якості споживання в промислових масштабах. 2 UA 93044 U 5 10 15 20 25 30 35 40 45 50 Характерними особливостями функцій пристрою, створеного за новою конструкцією конічної форми, в головному корпусі якого влаштовані фільтрувальний сітчастий контейнер з відповідними поверхневими сітчастими відсіками, які виготовлені із немагнітних екологічно чистих матеріалів і за власними дослідженнями обґрунтовані результатами відповідних експериментальних випробувань їх немагнітних властивостей, вони засвідчили про те, що: - ці матеріали не допускають розбалансованості магнітного поля в фільтрувальній системі зі збагаченим природним магнітним піском в новій конструкції за формою зрізаного конуса, розташованого більшою основою вверх, яка змінює швидкість течії води у взаємодії її з магнітним полем та знімає надмірний водяний тиск у верхньому шарі фільтрувальних гранул на вході води, а також концентрацію там майже всіх забруднювачів, які чинили опір в першому відсіку корпуса прототипу; - збільшується магнітний потенціал між зернами гранул та піщинками і загальне омагнічування в корпусі, завдяки його конічній формі і інтенсивності магнітного поля; - забезпечується достатній час для утворення технологічного процесу утримання на магнітних гранулах та піщинках розчиненого або колоїдного заліза та інших забруднювачів, що створюють жорсткість і неприємний смак питної води. Регламент на розміри гранул 4.0-1.9 мм, спечених із збагаченого природного магнітного піску за технологією порошкової металургії і окремих його піщинок 2.0-0.05 мм пояснюється їх практичним пристосуванням до типу зарекомендованих у промислових сферах класів немагнітних сіток, вічка яких достатньо утримують ці гранули з піском в сітчастих відсіках конічної конструкції для забезпечення ступінчастого очищення води в першому відсіку грубого очищення і менших за розмірами гранул в наступному другому відсіку середнього очищення води і в останніх відсіках кінцевого очищення води, які заповнюються збагаченим природнім магнітним піском розмірами піщинок 2.0-0.5 мм, та гранул розміром 4.0 мм - 20 % від загального об'єму відсіку, де вічка випробуваних немагнітних сіток, не дозволяють піщинкам вимиватися разом з водою. Універсальний фільтрувальний пристрій для очищення водопровідної, або річкової, або підземної води і одержання питної води підвищеної якості споживання "Знезалізувач піщаний 1", який складається з корпусу, всередині якого розміщені сітчастий контейнер з фільтрувальним мінералом, який відрізняється тим, що корпус виконаний у вигляді зрізаного конуса, розміщеного більшою основою вверх, та виконаний з немагнітного матеріалу, всередині корпусу розміщений сітчастий контейнер з немагнітного матеріалу аналогічної конструкції у вигляді зрізаного конуса, який за допомогою сітчастих прокладок з немагнітного матеріалу розділений щонайменше на три відсіки, які заповнені фільтрувальним мінералом, як фільтрувальний мінерал використовується спечений в гранули збагачений природний магнітний пісок, який містить в своєму складі компоненти в наступному співвідношенні, мас %: магнетит 55-60 епідот 0.5-2.0 кварц, плагіоклаз, польовий шпат 10.0 гідрослюда, продукти заміщення піроксену 2.0 мартит 0.5-3.0 піроксен моноклінний решта, відсіки заповнюються спеченими гранулами з розмірами зерен від 4.0 до 2.0 мм, причому розмір зерен зменшуються у кожному наступному відсіку, починаючи з верхнього, а нижній відсік заповнюється збагаченим природним магнітним піском з розмірами піщинок 0.05-2.0 мм та гранул розмірами піщинок 4.0мм - 20 % загального об'єму відсіку. Принаймні в сітчасті контейнери, не можуть завантажуватися додаткові мінерали в новій функціональній технологічній схемі, що призводять до розбалансованості омагнічування і зниження ефективності обеззалізувального процесу і подорожчання конструкції для виготовлення. Суть корисної моделі також пояснюється кресленням, де зображена пояснювальна схема дії універсального фільтрувального пристрою для очищення водопровідної, або річкової, або підземної води і одержання питної води підвищеної якості споживання "Знезалізувач піщаний 1". Універсальний фільтрувальний пристрій для очищення водопровідної або річкової, або підземної води і одержання питної води підвищеної якості споживання "Знезалізувач піщаний 1" містить у своєму складі основний корпус 1, виготовлений за формою зрізаного конуса із екологічно чистого немагнітного матеріалу, допущеного для контакту з питною водою за санітарними нормами України і витримує визначений робочий водяний тиск. Основний корпус 3 UA 93044 U 5 10 15 20 25 30 35 40 45 50 55 60 розміщується вертикально більшою основою зрізаного конуса вгору, всередині якого містяться фільтрувальний засіб з відповідними відсіками для здійснення фільтрувального процесу. Технічний результат: при здійсненні корисної моделі полягає в тому, що спрощенням створеної нової конічної конструкції та технічних засобів, які влаштовуються в складові частини пристрою і впровадженням в створену конструкцію збагаченого природного магнітного піску з визначеним його мінеральним складом досягаються універсальність та комплексність очищення води від забруднювачів, в тому числі від колоїдного заліза стійкого у водопровідній, або річковій, або підземній воді зі значним підвищенням якості очищеної води для споживання у порівнянні з діючими пристроями, зокрема прототипу. Тверда порода природного магнітного піску забезпечує його придатність на необмежений термін експлуатації пристрою Складова частина Нова конструкція основного корпусу 1 пристрою та фільтрувального немагнітного сітчастого контейнера 2 виготовляються з немагнітних матеріалів, допущених до контакту з питною водою згідно з санітарними діючими нормами України. Фільтрувальний немагнітний сітчастий контейнер 1 ущільнюється в поверхню стінок внутрішнього середовища основного корпусу 1, що являють собою цілісну нерухому конструкцію за формою зрізаного конуса, які забезпечують зняття підвищеного робочого водяного тиску і концентрацію забруднювачів як загального недоліку, який створюється в фільтрувальних засобах будь-якої іншої конструкції в одному і тому же місці, починаючи з зовнішнього верхнього трубопроводу і до першого шару фільтрувального мінералу під верхньою кришкою 3 основи 4 корпусу 1. Зверху на кришці 3 нової конструкції влаштований допоміжний засіб у вигляді патрона 5 для з'єднання з об лаштованим гнучким трубопроводом 6 та універсальною муфтою 7 для приєднання до водопостачальної мережі через вентиль 8. Поряд з патроном 5 на верхній кришці 3 корпусу 1 влаштований контрольний клапан 9 з поверхневою різьбовою заглушкою 10 для ліквідації повітряних пробок (бульбашок) в трубопроводах гідравлічної системи пристрою. Верхня кришка 3 з'єднується з основним корпусом 1 болтовим з'єднанням 11 через його фланець 12, які ущільнюються за допомогою спеціальної гумової прокладки 18 для забезпечення герметичності з'єднання. Нижня основа 14 корпусу 1 через фланець 15 з'єднуються також болтовим з'єднанням 16 з нижньою кришкою 17 корпусу 1 спеціальною ущільнювальною гумовою прокладкою 18 для забезпечення герметичності з'єднання. На кришці 17 нижньої основи 14 знизу влаштований допоміжний засіб у вигляді вихідного патрона 19 для одержання готової питної води, який облаштований гнучким трубопроводом 20, вентилем 21 та штуцерним кінцевиком 22 для одержання готової води, а також з'єднання з водопостачальною водо мережею для подачі води у зворотному напрямку знизу вверх для промивання забрудненого мінералу в відсіках 24, 25, 26 в фільтрувальному контейнері 2 з можливим використанням при цьому вібраційного засобу, який не входить до складу пристрою, що заявляється на корисну модель і може бути використаний для підвищення ефективності процесу промивання забрудненого мінералу в контейнері 2 пристрою. Основний корпус 1 і фільтрувальний контейнер 2 завантажується збагаченим природним магнітним піском у відсіки, відокремлені немагнітними сітками, чарунки яких менші за величини зерен піску 2.0-0.05 мм для очищення водопровідної, або річкової, або підземної води. Перший в 4-5 разів менший верхній відсік 23 без піску технологічно заповнюється попередньо водою, другий відсік 24 завантажується збагаченим природним магнітним піском, спечений в гранули розмірами 2.5-3.9 мм, за технологією порошкової металургії, який завантажується в третій відсік 25 розмірами зерен 2.9-1.9 мм і для четвертого відсіку 26 визначений магнітний пісок розмірами піщинок 2.0-0,05 мм та гранул розміром 4.0мм – 20 % від загального об'єму відсіку. Вічка відокремлювальних немагнітних сіток 27,28,29,30 визначені розмірами гранул і зерен природного збагаченого магнітного піску меншими. Величина зерен та гранул у відповідних відсіках (пакетах) 27,28,29,30 створює досконалу функціонуючу гідравлічну систему в турбулентному потоці води і конусній формі контейнера 2, де в кілька разів підвищується ефективність очищувально-знезалізувального процесу, який відбувається в збагаченій магнітній насиченості природного магнітного піску. Нижня основа 14 основного корпусу 1 пристрою також обладнана опорами 32 (у кількості 34) для утримання пристрою у вертикальному стані для зручного користування споживачем під час процесу очищення і отримання готової питної води, а також здійснення процесу промивання забрудненого мінералу в контейнері 2 і відповідних його відсіках в протилежному напрямку водою із водо мережі через штуцерний кінцевик 22 з відкритим вентилем 21. Універсальний фільтрувальний пристрій для очищення водопровідної або річкової, або підземної води і одержання питної води підвищеної якості споживання "Знезалізувач піщаний-1" працює наступним чином. 4 UA 93044 U 5 10 15 20 25 30 35 40 45 50 55 Пристрій з'єднується з мережею водопостачання за допомогою універсальної з'єднувальної муфти 7. В мікрофільтраційному режимі робочого водяного тиску 0,2-0,5 МПа вхідна вода через гнучкий трубопровід 6, відкритий вентиль 8 за допомогою універсальної з'єднувальної муфти 7 і патрон 5, влаштованих на верхній кришці 3 основного корпусу 1, вода потрапляє в фільтраційний контейнер 2, відсік 23 для попереднього входу води, яка заповнює відсіки 24,25,26 (пакети), що завантажені фільтрувальним природним магнітним піском відповідної величини його гранул і зерен, які збільшеною коерцитивною силою притягують та утримують на собі розчинене (колоїдне) залізо та забруднювальні мікроелементи, що знаходяться у воді. Це відбувається завдяки збагаченій насиченості збагаченого природного магнітного піску та збільшення регламентованого часу для технологічного перебування води в відсіках 24,25,26 фільтрації і розташованих там зерен збагаченого природного магнітного піску розмірами гранул 4.0-3.0мм для верхнього відсіку 24 та розмірами зерен 2.9-1.9мм для відсіку 25 і відповідно 2.00.05мм для відсіку 26. Жорстка фракція зерен і чарунки сіток не дозволяють піску вимиватися водою у процесі фільтрації. Очистившись, вода через стінки сітчастого фільтрувального контейнера 2, чарунки сіток якого менші розміром зерен природного збагаченого магнітного піску 31 потрапляє через вихідний патрон 19, гнучкий трубопровід 20, відкритий вентиль 21 та штуцерний кінцевик 22 на фініш до споживача. Процес змивання накопичених на природному збагаченому магнітному піску 31 забруднювальних компонентів виконується за потребою вхідною водою знизу пристрою через штуцерний кінцевик 22 та гнучкий трубопровід 20, відкритий вентиль 21 і вихідний патрон 19. При цьому вода подається у зворотному напрямку в режимі підвищеного робочого водяного тиску 0,5-0,9 МПа (і більше при можливості) і, пройшовши через природний збагачений магнітний пісок витікає з пристрою через відкритий контрольний клапан, який з'єднується з стічною мережею. Даний процес проводиться за результатами візуального контролю, коли очищена вода витікає з пристрою через вихідний трубопровід 20 в режимі значного зменшення її продуктивності та само підвищеного водяного тиску. Для зручного користування нижня основа 14 пристрою обладнана опорами 32 (у кількості 34) для утримання пристрою у вертикальному стані. Очищена до діючих норм в Україні питна вода, яка отримується із універсального фільтрувального пристрою для очищення водопровідної або річкової, або підземної води і одержання питної води підвищеної якості споживання "Знезалізувач піщаний-1" відповідає прийнятим стандартам України на питну воду. При цьому природний збагачений магнітний пісок у визначеному мінеральному складі, що завантажується у фільтрувальний пристрій, який заявляється на корисну модель, технічно і технологічно спроможний видаляти із вихідної води колоїдне залізо та знижувати її жорсткість без втручання хімічних реагентів. Пристрої з фільтрувальним природним збагаченим магнітним піском можливо впроваджувати в будь-які потужні за продуктивністю системи водопідготовки або схеми їх влаштування з необмеженим ресурсом експлуатації у відповідну інфраструктуру споживання з мінімальними фінансовими та матеріальними витратами на їх виготовлення. [5]. Технологічна схема дії корисної моделі пояснюється кресленням. Інформаційні джерела, прийняті до уваги: 1. Деклараційний патент України на винахід № 20168 МПК 6 C02F1/48, 1993р. "Спосіб одержання очищеної біологічно активної цілющої питної води та установка ВІМ-21 "Криничка" для його здійснення". 2. Курников Ю.А., Орлюк М.И., "Магнито-минералогическая характеристика, классификация и использование природных магнитных песков" -с.39-53, том 33, Геофизический журнал №12011. 3. Ю.А. Курников, С.Н. Кравченко, М.И. Орлюк. Институт геофизики им. СИ. Субботина НАН Украины, г. Киев, Украина, "Магнитный песок - новый взгляд на перспективы практического использования", с. 111-118, Научный журнал НАН Украины "Геология и полезные ископаемые мирового океана", - 2005 №2, с. 111-120. 4. Патент України на корисну модель; 44067 від 10.09.2009 "Універсальний фільтрувальний пристрій для очищення водопровідної, або річкової, вбо підземної води підвищеної якості споживання "Природний»». 5. Бювети Києва. Якість артезіанської води /За ред. В.В. Гончарука. - К.: Геопринт, 2003. 110с. 5 UA 93044 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Універсальний фільтрувальний пристрій для очищення водопровідної або річкової, або підземної води і одержання питної води підвищеної якості споживання, який складається з корпусу всередині якого розміщені сітчастий контейнер з фільтрувальним мінералом, який відрізняється тим, що корпус виконаний у вигляді зрізаного конуса, розміщеного більшою основою вверх, та виконаний з немагнітного матеріалу, всередині корпусу розміщений сітчастий контейнер з немагнітного матеріалу аналогічної конструкції у вигляді зрізаного конуса, який за допомогою сітчастих прокладок з немагнітного матеріалу розділений щонайменше на три відсіки, які заповнені фільтрувальним мінералом, як фільтрувальний мінерал використовується спечений в гранули збагачений природний магнітний пісок, який містить в своєму складі компоненти в наступному співвідношенні, мас. %: магнетит 55-60 епідот 0,5-2,0 кварц, плагіоклаз, польовий шпат 10,0 гідрослюда, продукти заміщення 2,0 піроксену мартит 0,5-3,0 піроксен моноклінний решта, відсіки заповнюються спеченими гранулами з розмірами зерен від 4,0 до 2,0 мм, причому розмір зерен зменшується у кожному наступному відсіку, починаючи з верхнього, а нижній відсік заповнюється збагаченим природним магнітним піском з розмірами піщинок 0,05-2,0 мм, та гранулами розміром 4,0 мм - 20 % від загального об'єму відсіку. 6 UA 93044 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
