Модуль активної фазованої антенної решітки з покращеними функціями керування діаграмою направленості

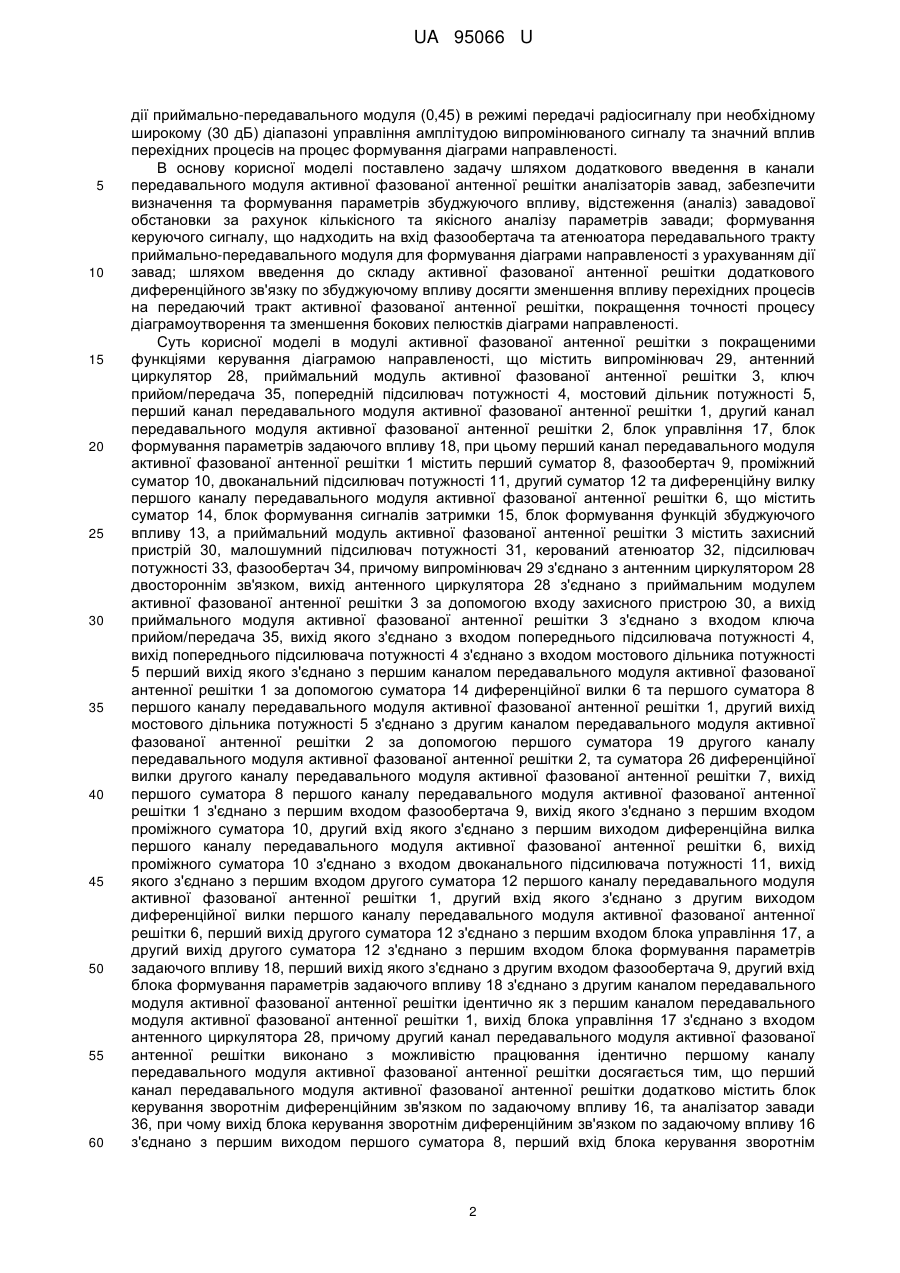

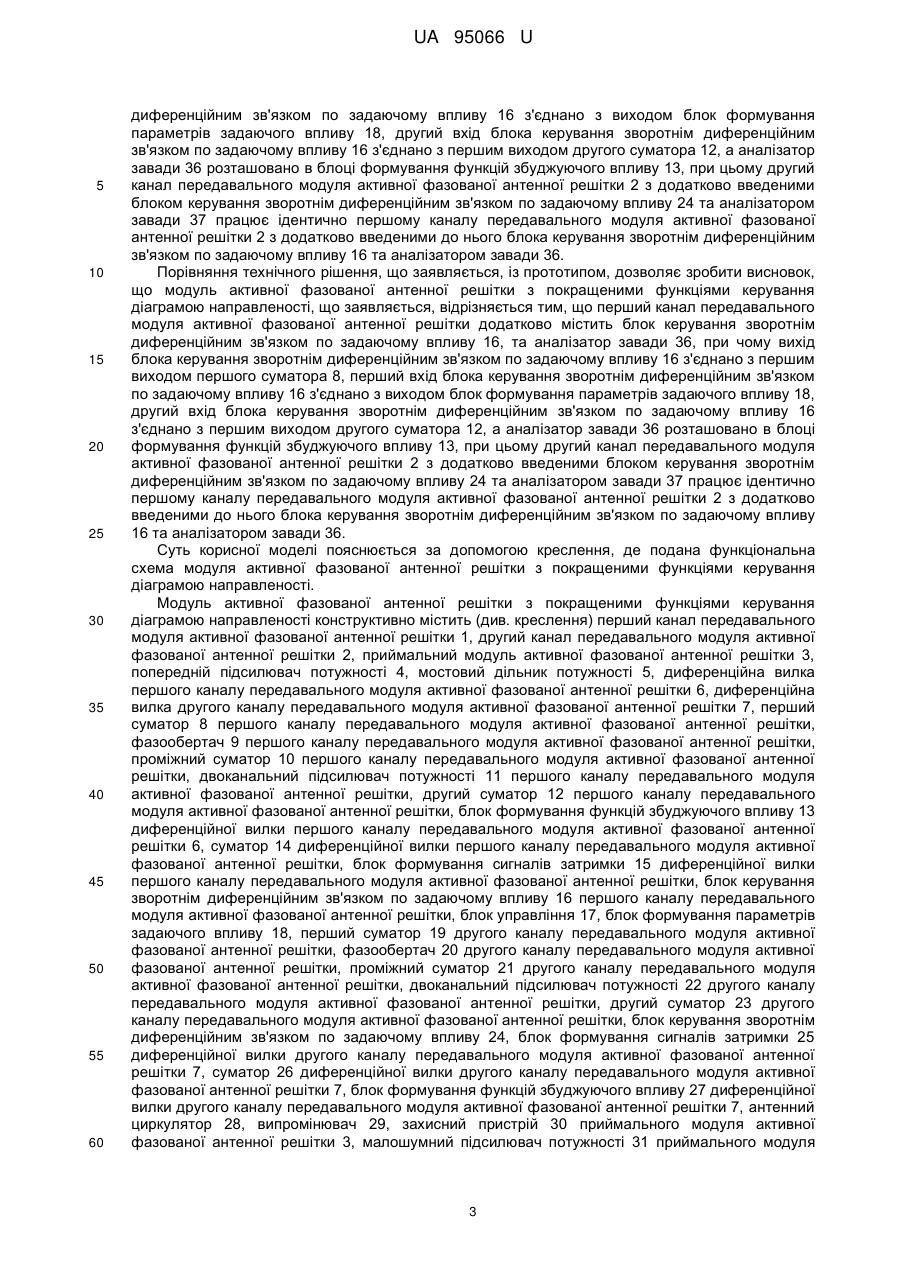

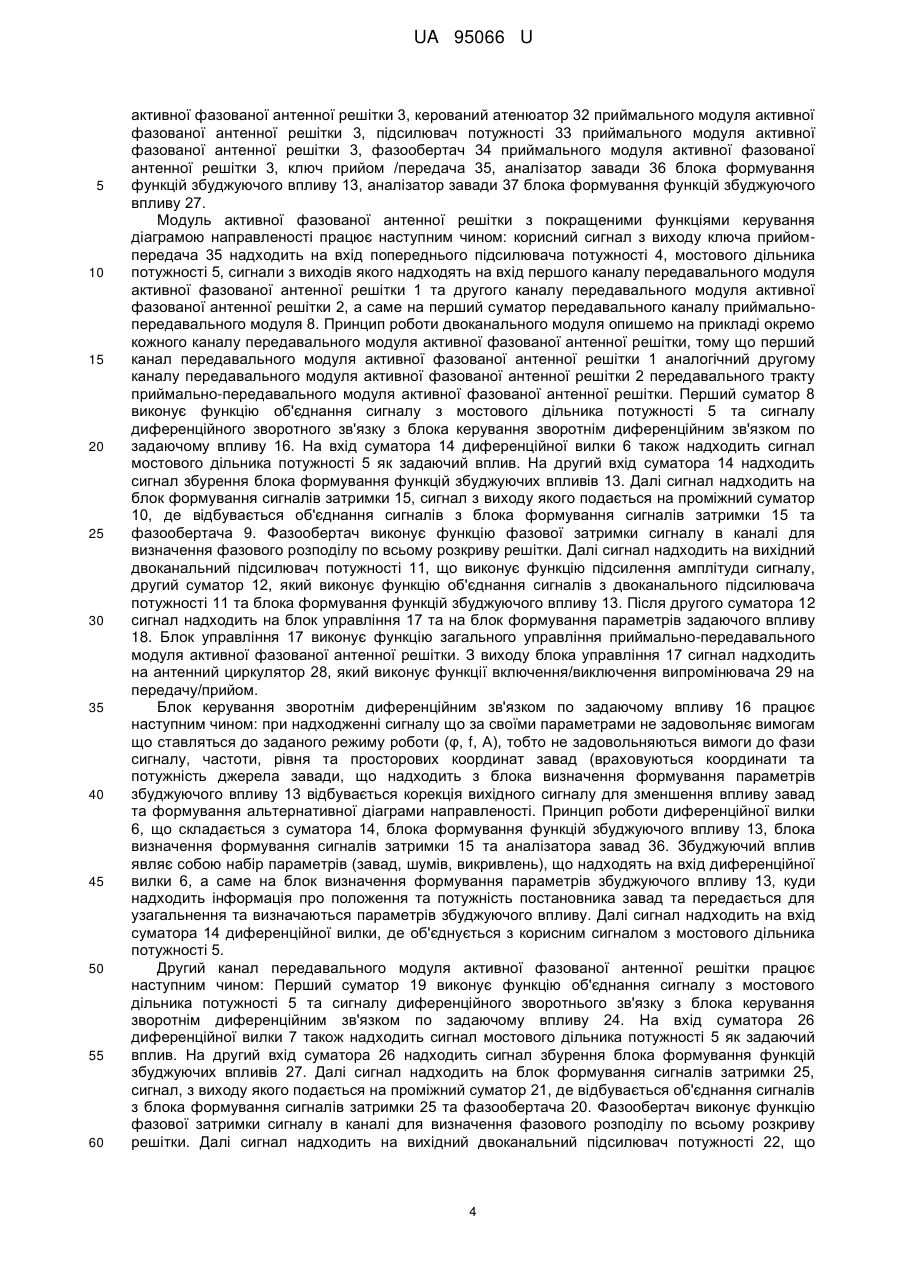

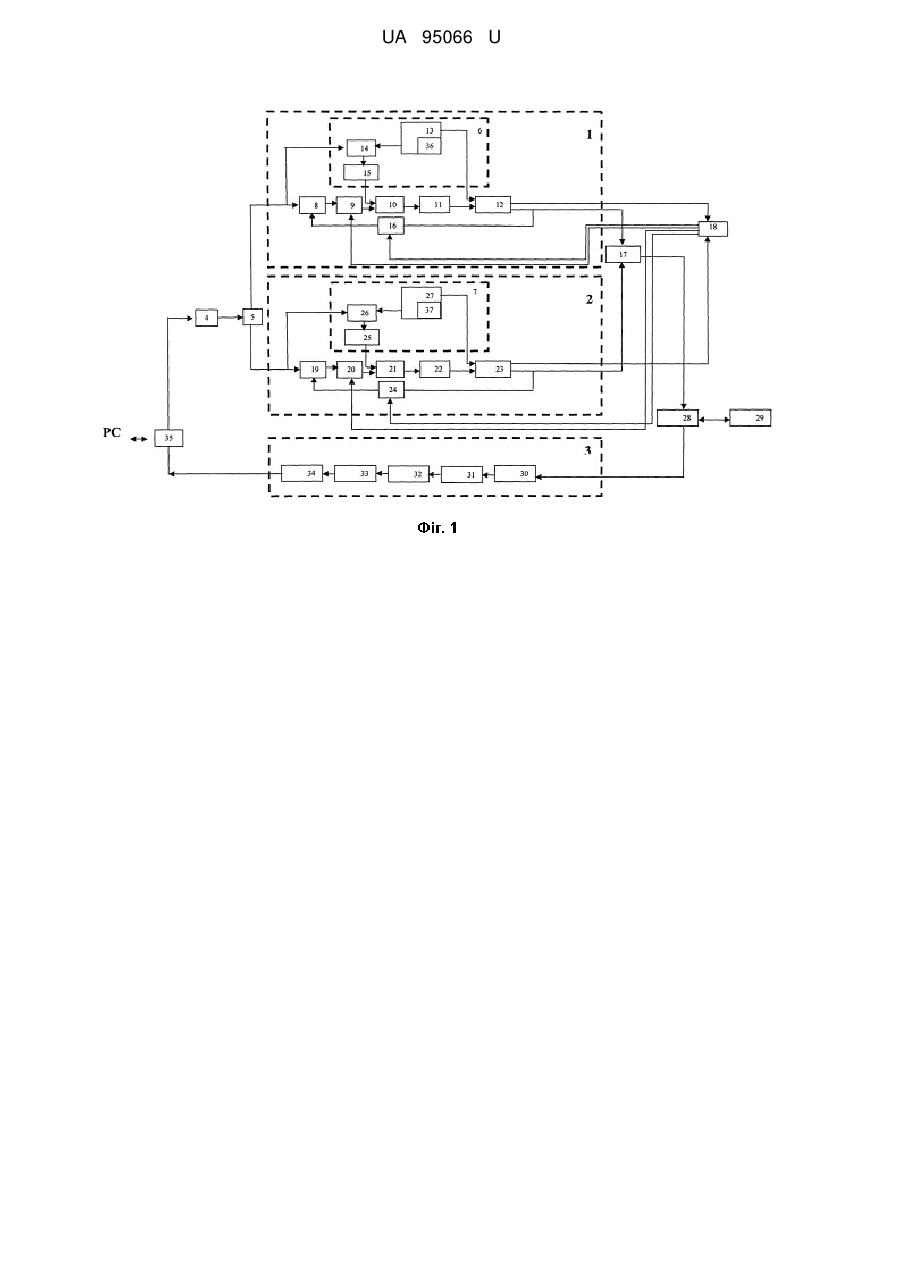

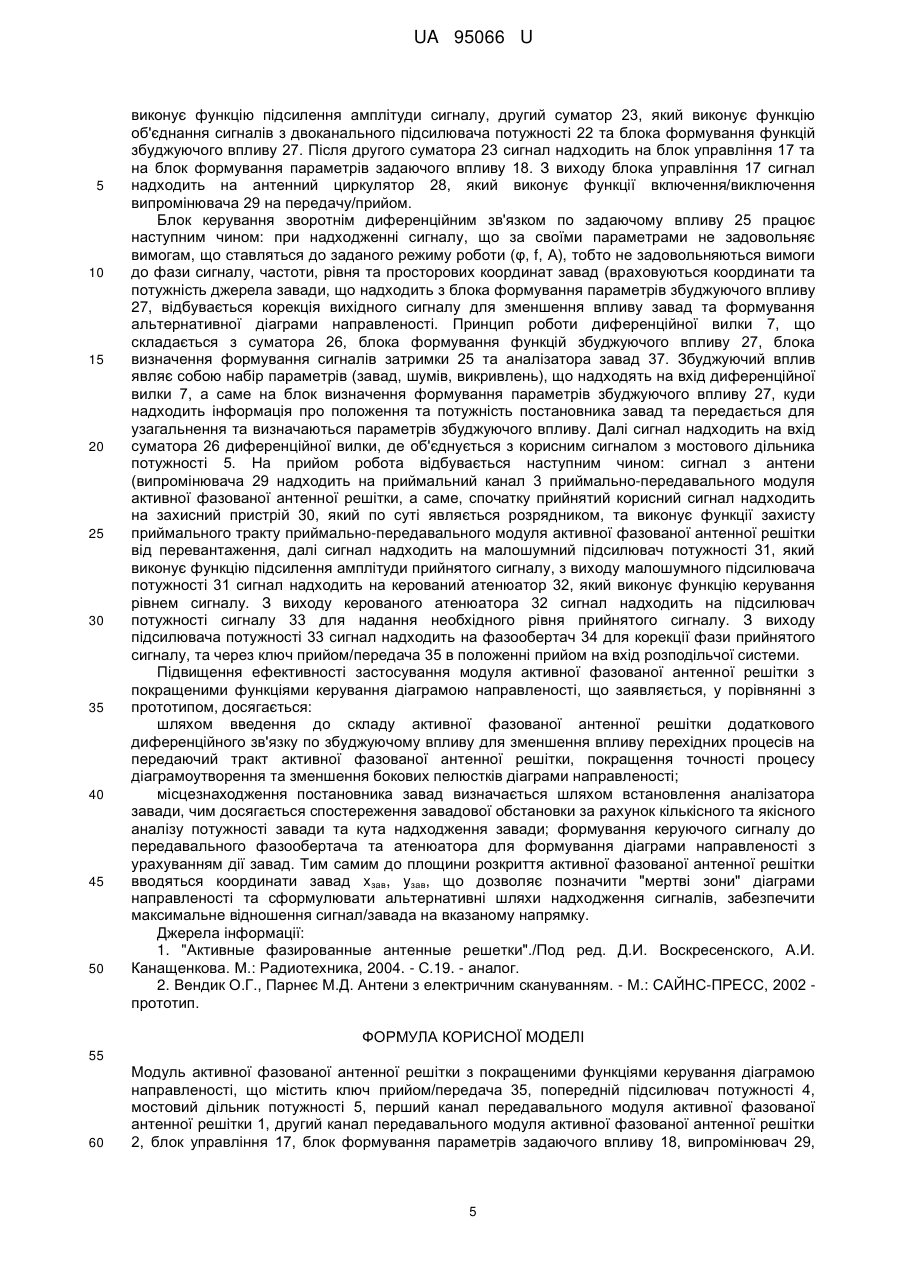

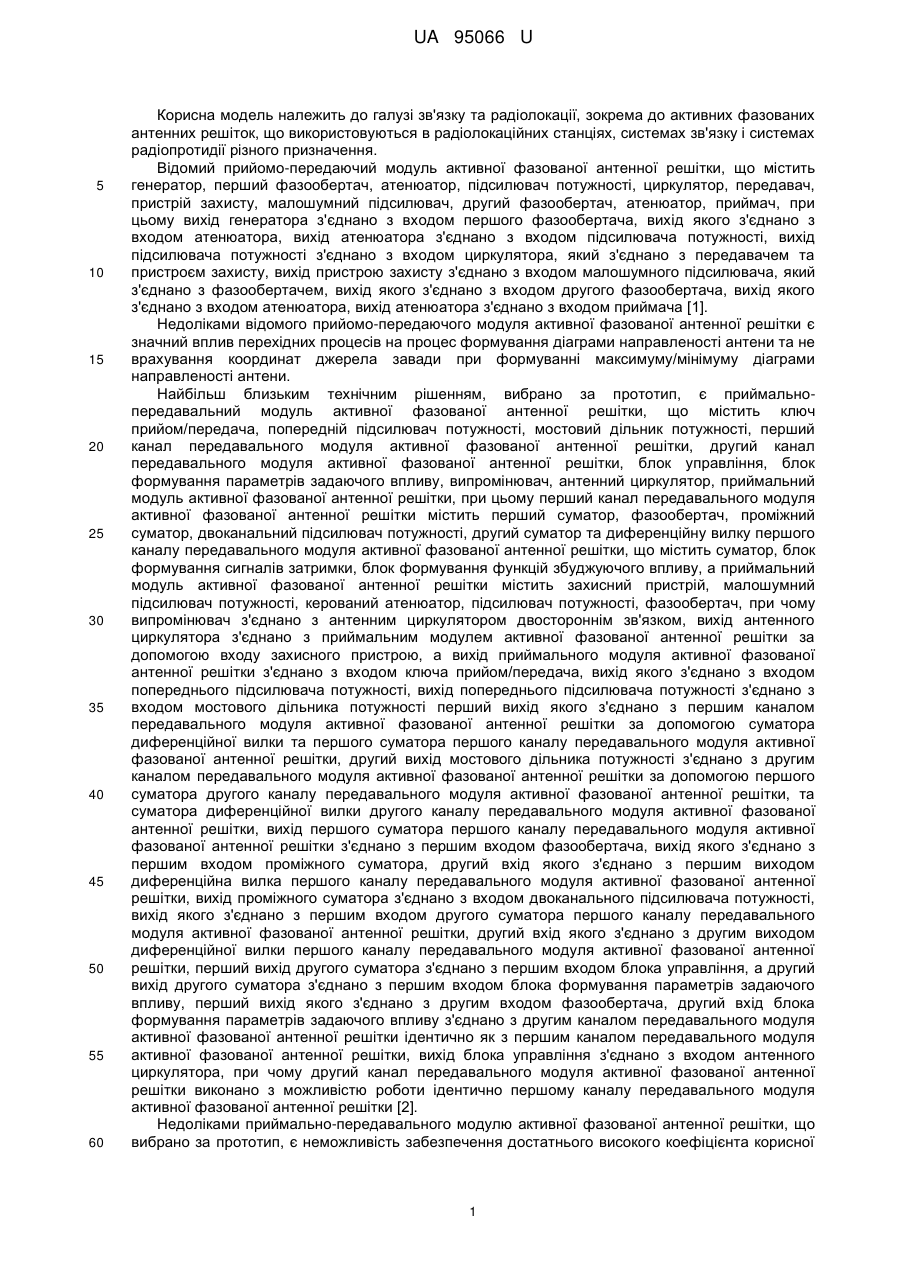

Реферат: Модуль активної фазованої антенної решітки з покращеними функціями керування діаграмою направленості містить ключ прийом/передача 35, попередній підсилювач потужності 4, мостовий дільник потужності 5, перший канал передавального модуля активної фазованої антенної решітки 1, другий канал передавального модуля активної фазованої антенної решітки 2, блок управління 17, блок формування параметрів задаючого впливу 18, випромінювач 29, антенний циркулятор 28, приймальний модуль активної фазованої антенної решітки 3. Перший канал передавального модуля активної фазованої антенної решітки додатково містить блок керування зворотнім диференційним зв'язком по задаючому впливу 16, та аналізатор завади 36, причому вихід блока керування зворотнім диференційним зв'язком по задаючому впливу 16 з'єднано з першим виходом першого суматора 8, перший вхід блока керування зворотнім диференційним зв'язком по задаючому впливу 16 з'єднано з виходом блок формування параметрів задаючого впливу 18, другий вхід блока керування зворотнім диференційним зв'язком по задаючому впливу 16 з'єднано з першим виходом другого суматора 12, а аналізатор завади 36 розташовано в блоці формування функцій збуджуючого впливу 13, при цьому другий канал передавального модуля активної фазованої антенної решітки 2 з додатково введеними блоком керування зворотнім диференційним зв'язком по задаючому впливу 24 та аналізатором завади 37 працює ідентично першому каналу передавального модуля активної фазованої антенної решітки 2 з додатково введеними до нього блока керування зворотнім диференційним зв'язком по задаючому впливу 16 та аналізатором завади 36. UA 95066 U (12) UA 95066 U UA 95066 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі зв'язку та радіолокації, зокрема до активних фазованих антенних решіток, що використовуються в радіолокаційних станціях, системах зв'язку і системах радіопротидії різного призначення. Відомий прийомо-передаючий модуль активної фазованої антенної решітки, що містить генератор, перший фазообертач, атенюатор, підсилювач потужності, циркулятор, передавач, пристрій захисту, малошумний підсилювач, другий фазообертач, атенюатор, приймач, при цьому вихід генератора з'єднано з входом першого фазообертача, вихід якого з'єднано з входом атенюатора, вихід атенюатора з'єднано з входом підсилювача потужності, вихід підсилювача потужності з'єднано з входом циркулятора, який з'єднано з передавачем та пристроєм захисту, вихід пристрою захисту з'єднано з входом малошумного підсилювача, який з'єднано з фазообертачем, вихід якого з'єднано з входом другого фазообертача, вихід якого з'єднано з входом атенюатора, вихід атенюатора з'єднано з входом приймача [1]. Недоліками відомого прийомо-передаючого модуля активної фазованої антенної решітки є значний вплив перехідних процесів на процес формування діаграми направленості антени та не врахування координат джерела завади при формуванні максимуму/мінімуму діаграми направленості антени. Найбільш близьким технічним рішенням, вибрано за прототип, є приймальнопередавальний модуль активної фазованої антенної решітки, що містить ключ прийом/передача, попередній підсилювач потужності, мостовий дільник потужності, перший канал передавального модуля активної фазованої антенної решітки, другий канал передавального модуля активної фазованої антенної решітки, блок управління, блок формування параметрів задаючого впливу, випромінювач, антенний циркулятор, приймальний модуль активної фазованої антенної решітки, при цьому перший канал передавального модуля активної фазованої антенної решітки містить перший суматор, фазообертач, проміжний суматор, двоканальний підсилювач потужності, другий суматор та диференційну вилку першого каналу передавального модуля активної фазованої антенної решітки, що містить суматор, блок формування сигналів затримки, блок формування функцій збуджуючого впливу, а приймальний модуль активної фазованої антенної решітки містить захисний пристрій, малошумний підсилювач потужності, керований атенюатор, підсилювач потужності, фазообертач, при чому випромінювач з'єднано з антенним циркулятором двостороннім зв'язком, вихід антенного циркулятора з'єднано з приймальним модулем активної фазованої антенної решітки за допомогою входу захисного пристрою, а вихід приймального модуля активної фазованої антенної решітки з'єднано з входом ключа прийом/передача, вихід якого з'єднано з входом попереднього підсилювача потужності, вихід попереднього підсилювача потужності з'єднано з входом мостового дільника потужності перший вихід якого з'єднано з першим каналом передавального модуля активної фазованої антенної решітки за допомогою суматора диференційної вилки та першого суматора першого каналу передавального модуля активної фазованої антенної решітки, другий вихід мостового дільника потужності з'єднано з другим каналом передавального модуля активної фазованої антенної решітки за допомогою першого суматора другого каналу передавального модуля активної фазованої антенної решітки, та суматора диференційної вилки другого каналу передавального модуля активної фазованої антенної решітки, вихід першого суматора першого каналу передавального модуля активної фазованої антенної решітки з'єднано з першим входом фазообертача, вихід якого з'єднано з першим входом проміжного суматора, другий вхід якого з'єднано з першим виходом диференційна вилка першого каналу передавального модуля активної фазованої антенної решітки, вихід проміжного суматора з'єднано з входом двоканального підсилювача потужності, вихід якого з'єднано з першим входом другого суматора першого каналу передавального модуля активної фазованої антенної решітки, другий вхід якого з'єднано з другим виходом диференційної вилки першого каналу передавального модуля активної фазованої антенної решітки, перший вихід другого суматора з'єднано з першим входом блока управління, а другий вихід другого суматора з'єднано з першим входом блока формування параметрів задаючого впливу, перший вихід якого з'єднано з другим входом фазообертача, другий вхід блока формування параметрів задаючого впливу з'єднано з другим каналом передавального модуля активної фазованої антенної решітки ідентично як з першим каналом передавального модуля активної фазованої антенної решітки, вихід блока управління з'єднано з входом антенного циркулятора, при чому другий канал передавального модуля активної фазованої антенної решітки виконано з можливістю роботи ідентично першому каналу передавального модуля активної фазованої антенної решітки [2]. Недоліками приймально-передавального модулю активної фазованої антенної решітки, що вибрано за прототип, є неможливість забезпечення достатнього високого коефіцієнта корисної 1 UA 95066 U 5 10 15 20 25 30 35 40 45 50 55 60 дії приймально-передавального модуля (0,45) в режимі передачі радіосигналу при необхідному широкому (30 дБ) діапазоні управління амплітудою випромінюваного сигналу та значний вплив перехідних процесів на процес формування діаграми направленості. В основу корисної моделі поставлено задачу шляхом додаткового введення в канали передавального модуля активної фазованої антенної решітки аналізаторів завад, забезпечити визначення та формування параметрів збуджуючого впливу, відстеження (аналіз) завадової обстановки за рахунок кількісного та якісного аналізу параметрів завади; формування керуючого сигналу, що надходить на вхід фазообертача та атенюатора передавального тракту приймально-передавального модуля для формування діаграми направленості з урахуванням дії завад; шляхом введення до складу активної фазованої антенної решітки додаткового диференційного зв'язку по збуджуючому впливу досягти зменшення впливу перехідних процесів на передаючий тракт активної фазованої антенної решітки, покращення точності процесу діаграмоутворення та зменшення бокових пелюстків діаграми направленості. Суть корисної моделі в модулі активної фазованої антенної решітки з покращеними функціями керування діаграмою направленості, що містить випромінювач 29, антенний циркулятор 28, приймальний модуль активної фазованої антенної решітки 3, ключ прийом/передача 35, попередній підсилювач потужності 4, мостовий дільник потужності 5, перший канал передавального модуля активної фазованої антенної решітки 1, другий канал передавального модуля активної фазованої антенної решітки 2, блок управління 17, блок формування параметрів задаючого впливу 18, при цьому перший канал передавального модуля активної фазованої антенної решітки 1 містить перший суматор 8, фазообертач 9, проміжний суматор 10, двоканальний підсилювач потужності 11, другий суматор 12 та диференційну вилку першого каналу передавального модуля активної фазованої антенної решітки 6, що містить суматор 14, блок формування сигналів затримки 15, блок формування функцій збуджуючого впливу 13, а приймальний модуль активної фазованої антенної решітки 3 містить захисний пристрій 30, малошумний підсилювач потужності 31, керований атенюатор 32, підсилювач потужності 33, фазообертач 34, причому випромінювач 29 з'єднано з антенним циркулятором 28 двостороннім зв'язком, вихід антенного циркулятора 28 з'єднано з приймальним модулем активної фазованої антенної решітки 3 за допомогою входу захисного пристрою 30, а вихід приймального модуля активної фазованої антенної решітки 3 з'єднано з входом ключа прийом/передача 35, вихід якого з'єднано з входом попереднього підсилювача потужності 4, вихід попереднього підсилювача потужності 4 з'єднано з входом мостового дільника потужності 5 перший вихід якого з'єднано з першим каналом передавального модуля активної фазованої антенної решітки 1 за допомогою суматора 14 диференційної вилки 6 та першого суматора 8 першого каналу передавального модуля активної фазованої антенної решітки 1, другий вихід мостового дільника потужності 5 з'єднано з другим каналом передавального модуля активної фазованої антенної решітки 2 за допомогою першого суматора 19 другого каналу передавального модуля активної фазованої антенної решітки 2, та суматора 26 диференційної вилки другого каналу передавального модуля активної фазованої антенної решітки 7, вихід першого суматора 8 першого каналу передавального модуля активної фазованої антенної решітки 1 з'єднано з першим входом фазообертача 9, вихід якого з'єднано з першим входом проміжного суматора 10, другий вхід якого з'єднано з першим виходом диференційна вилка першого каналу передавального модуля активної фазованої антенної решітки 6, вихід проміжного суматора 10 з'єднано з входом двоканального підсилювача потужності 11, вихід якого з'єднано з першим входом другого суматора 12 першого каналу передавального модуля активної фазованої антенної решітки 1, другий вхід якого з'єднано з другим виходом диференційної вилки першого каналу передавального модуля активної фазованої антенної решітки 6, перший вихід другого суматора 12 з'єднано з першим входом блока управління 17, а другий вихід другого суматора 12 з'єднано з першим входом блока формування параметрів задаючого впливу 18, перший вихід якого з'єднано з другим входом фазообертача 9, другий вхід блока формування параметрів задаючого впливу 18 з'єднано з другим каналом передавального модуля активної фазованої антенної решітки ідентично як з першим каналом передавального модуля активної фазованої антенної решітки 1, вихід блока управління 17 з'єднано з входом антенного циркулятора 28, причому другий канал передавального модуля активної фазованої антенної решітки виконано з можливістю працювання ідентично першому каналу передавального модуля активної фазованої антенної решітки досягається тим, що перший канал передавального модуля активної фазованої антенної решітки додатково містить блок керування зворотнім диференційним зв'язком по задаючому впливу 16, та аналізатор завади 36, при чому вихід блока керування зворотнім диференційним зв'язком по задаючому впливу 16 з'єднано з першим виходом першого суматора 8, перший вхід блока керування зворотнім 2 UA 95066 U 5 10 15 20 25 30 35 40 45 50 55 60 диференційним зв'язком по задаючому впливу 16 з'єднано з виходом блок формування параметрів задаючого впливу 18, другий вхід блока керування зворотнім диференційним зв'язком по задаючому впливу 16 з'єднано з першим виходом другого суматора 12, а аналізатор завади 36 розташовано в блоці формування функцій збуджуючого впливу 13, при цьому другий канал передавального модуля активної фазованої антенної решітки 2 з додатково введеними блоком керування зворотнім диференційним зв'язком по задаючому впливу 24 та аналізатором завади 37 працює ідентично першому каналу передавального модуля активної фазованої антенної решітки 2 з додатково введеними до нього блока керування зворотнім диференційним зв'язком по задаючому впливу 16 та аналізатором завади 36. Порівняння технічного рішення, що заявляється, із прототипом, дозволяє зробити висновок, що модуль активної фазованої антенної решітки з покращеними функціями керування діаграмою направленості, що заявляється, відрізняється тим, що перший канал передавального модуля активної фазованої антенної решітки додатково містить блок керування зворотнім диференційним зв'язком по задаючому впливу 16, та аналізатор завади 36, при чому вихід блока керування зворотнім диференційним зв'язком по задаючому впливу 16 з'єднано з першим виходом першого суматора 8, перший вхід блока керування зворотнім диференційним зв'язком по задаючому впливу 16 з'єднано з виходом блок формування параметрів задаючого впливу 18, другий вхід блока керування зворотнім диференційним зв'язком по задаючому впливу 16 з'єднано з першим виходом другого суматора 12, а аналізатор завади 36 розташовано в блоці формування функцій збуджуючого впливу 13, при цьому другий канал передавального модуля активної фазованої антенної решітки 2 з додатково введеними блоком керування зворотнім диференційним зв'язком по задаючому впливу 24 та аналізатором завади 37 працює ідентично першому каналу передавального модуля активної фазованої антенної решітки 2 з додатково введеними до нього блока керування зворотнім диференційним зв'язком по задаючому впливу 16 та аналізатором завади 36. Суть корисної моделі пояснюється за допомогою креслення, де подана функціональна схема модуля активної фазованої антенної решітки з покращеними функціями керування діаграмою направленості. Модуль активної фазованої антенної решітки з покращеними функціями керування діаграмою направленості конструктивно містить (див. креслення) перший канал передавального модуля активної фазованої антенної решітки 1, другий канал передавального модуля активної фазованої антенної решітки 2, приймальний модуль активної фазованої антенної решітки 3, попередній підсилювач потужності 4, мостовий дільник потужності 5, диференційна вилка першого каналу передавального модуля активної фазованої антенної решітки 6, диференційна вилка другого каналу передавального модуля активної фазованої антенної решітки 7, перший суматор 8 першого каналу передавального модуля активної фазованої антенної решітки, фазообертач 9 першого каналу передавального модуля активної фазованої антенної решітки, проміжний суматор 10 першого каналу передавального модуля активної фазованої антенної решітки, двоканальний підсилювач потужності 11 першого каналу передавального модуля активної фазованої антенної решітки, другий суматор 12 першого каналу передавального модуля активної фазованої антенної решітки, блок формування функцій збуджуючого впливу 13 диференційної вилки першого каналу передавального модуля активної фазованої антенної решітки 6, суматор 14 диференційної вилки першого каналу передавального модуля активної фазованої антенної решітки, блок формування сигналів затримки 15 диференційної вилки першого каналу передавального модуля активної фазованої антенної решітки, блок керування зворотнім диференційним зв'язком по задаючому впливу 16 першого каналу передавального модуля активної фазованої антенної решітки, блок управління 17, блок формування параметрів задаючого впливу 18, перший суматор 19 другого каналу передавального модуля активної фазованої антенної решітки, фазообертач 20 другого каналу передавального модуля активної фазованої антенної решітки, проміжний суматор 21 другого каналу передавального модуля активної фазованої антенної решітки, двоканальний підсилювач потужності 22 другого каналу передавального модуля активної фазованої антенної решітки, другий суматор 23 другого каналу передавального модуля активної фазованої антенної решітки, блок керування зворотнім диференційним зв'язком по задаючому впливу 24, блок формування сигналів затримки 25 диференційної вилки другого каналу передавального модуля активної фазованої антенної решітки 7, суматор 26 диференційної вилки другого каналу передавального модуля активної фазованої антенної решітки 7, блок формування функцій збуджуючого впливу 27 диференційної вилки другого каналу передавального модуля активної фазованої антенної решітки 7, антенний циркулятор 28, випромінювач 29, захисний пристрій 30 приймального модуля активної фазованої антенної решітки 3, малошумний підсилювач потужності 31 приймального модуля 3 UA 95066 U 5 10 15 20 25 30 35 40 45 50 55 60 активної фазованої антенної решітки 3, керований атенюатор 32 приймального модуля активної фазованої антенної решітки 3, підсилювач потужності 33 приймального модуля активної фазованої антенної решітки 3, фазообертач 34 приймального модуля активної фазованої антенної решітки 3, ключ прийом /передача 35, аналізатор завади 36 блока формування функцій збуджуючого впливу 13, аналізатор завади 37 блока формування функцій збуджуючого впливу 27. Модуль активної фазованої антенної решітки з покращеними функціями керування діаграмою направленості працює наступним чином: корисний сигнал з виходу ключа прийомпередача 35 надходить на вхід попереднього підсилювача потужності 4, мостового дільника потужності 5, сигнали з виходів якого надходять на вхід першого каналу передавального модуля активної фазованої антенної решітки 1 та другого каналу передавального модуля активної фазованої антенної решітки 2, а саме на перший суматор передавального каналу приймальнопередавального модуля 8. Принцип роботи двоканального модуля опишемо на прикладі окремо кожного каналу передавального модуля активної фазованої антенної решітки, тому що перший канал передавального модуля активної фазованої антенної решітки 1 аналогічний другому каналу передавального модуля активної фазованої антенної решітки 2 передавального тракту приймально-передавального модуля активної фазованої антенної решітки. Перший суматор 8 виконує функцію об'єднання сигналу з мостового дільника потужності 5 та сигналу диференційного зворотного зв'язку з блока керування зворотнім диференційним зв'язком по задаючому впливу 16. На вхід суматора 14 диференційної вилки 6 також надходить сигнал мостового дільника потужності 5 як задаючий вплив. На другий вхід суматора 14 надходить сигнал збурення блока формування функцій збуджуючих впливів 13. Далі сигнал надходить на блок формування сигналів затримки 15, сигнал з виходу якого подається на проміжний суматор 10, де відбувається об'єднання сигналів з блока формування сигналів затримки 15 та фазообертача 9. Фазообертач виконує функцію фазової затримки сигналу в каналі для визначення фазового розподілу по всьому розкриву решітки. Далі сигнал надходить на вихідний двоканальний підсилювач потужності 11, що виконує функцію підсилення амплітуди сигналу, другий суматор 12, який виконує функцію об'єднання сигналів з двоканального підсилювача потужності 11 та блока формування функцій збуджуючого впливу 13. Після другого суматора 12 сигнал надходить на блок управління 17 та на блок формування параметрів задаючого впливу 18. Блок управління 17 виконує функцію загального управління приймально-передавального модуля активної фазованої антенної решітки. З виходу блока управління 17 сигнал надходить на антенний циркулятор 28, який виконує функції включення/виключення випромінювача 29 на передачу/прийом. Блок керування зворотнім диференційним зв'язком по задаючому впливу 16 працює наступним чином: при надходженні сигналу що за своїми параметрами не задовольняє вимогам що ставляться до заданого режиму роботи (φ, f, Α), тобто не задовольняються вимоги до фази сигналу, частоти, рівня та просторових координат завад (враховуються координати та потужність джерела завади, що надходить з блока визначення формування параметрів збуджуючого впливу 13 відбувається корекція вихідного сигналу для зменшення впливу завад та формування альтернативної діаграми направленості. Принцип роботи диференційної вилки 6, що складається з суматора 14, блока формування функцій збуджуючого впливу 13, блока визначення формування сигналів затримки 15 та аналізатора завад 36. Збуджуючий вплив являє собою набір параметрів (завад, шумів, викривлень), що надходять на вхід диференційної вилки 6, а саме на блок визначення формування параметрів збуджуючого впливу 13, куди надходить інформація про положення та потужність постановника завад та передається для узагальнення та визначаються параметрів збуджуючого впливу. Далі сигнал надходить на вхід суматора 14 диференційної вилки, де об'єднується з корисним сигналом з мостового дільника потужності 5. Другий канал передавального модуля активної фазованої антенної решітки працює наступним чином: Перший суматор 19 виконує функцію об'єднання сигналу з мостового дільника потужності 5 та сигналу диференційного зворотнього зв'язку з блока керування зворотнім диференційним зв'язком по задаючому впливу 24. На вхід суматора 26 диференційної вилки 7 також надходить сигнал мостового дільника потужності 5 як задаючий вплив. На другий вхід суматора 26 надходить сигнал збурення блока формування функцій збуджуючих впливів 27. Далі сигнал надходить на блок формування сигналів затримки 25, сигнал, з виходу якого подається на проміжний суматор 21, де відбувається об'єднання сигналів з блока формування сигналів затримки 25 та фазообертача 20. Фазообертач виконує функцію фазової затримки сигналу в каналі для визначення фазового розподілу по всьому розкриву решітки. Далі сигнал надходить на вихідний двоканальний підсилювач потужності 22, що 4 UA 95066 U 5 10 15 20 25 30 35 40 45 50 виконує функцію підсилення амплітуди сигналу, другий суматор 23, який виконує функцію об'єднання сигналів з двоканального підсилювача потужності 22 та блока формування функцій збуджуючого впливу 27. Після другого суматора 23 сигнал надходить на блок управління 17 та на блок формування параметрів задаючого впливу 18. З виходу блока управління 17 сигнал надходить на антенний циркулятор 28, який виконує функції включення/виключення випромінювача 29 на передачу/прийом. Блок керування зворотнім диференційним зв'язком по задаючому впливу 25 працює наступним чином: при надходженні сигналу, що за своїми параметрами не задовольняє вимогам, що ставляться до заданого режиму роботи (φ, f, Α), тобто не задовольняються вимоги до фази сигналу, частоти, рівня та просторових координат завад (враховуються координати та потужність джерела завади, що надходить з блока формування параметрів збуджуючого впливу 27, відбувається корекція вихідного сигналу для зменшення впливу завад та формування альтернативної діаграми направленості. Принцип роботи диференційної вилки 7, що складається з суматора 26, блока формування функцій збуджуючого впливу 27, блока визначення формування сигналів затримки 25 та аналізатора завад 37. Збуджуючий вплив являє собою набір параметрів (завад, шумів, викривлень), що надходять на вхід диференційної вилки 7, а саме на блок визначення формування параметрів збуджуючого впливу 27, куди надходить інформація про положення та потужність постановника завад та передається для узагальнення та визначаються параметрів збуджуючого впливу. Далі сигнал надходить на вхід суматора 26 диференційної вилки, де об'єднується з корисним сигналом з мостового дільника потужності 5. На прийом робота відбувається наступним чином: сигнал з антени (випромінювача 29 надходить на приймальний канал 3 приймально-передавального модуля активної фазованої антенної решітки, а саме, спочатку прийнятий корисний сигнал надходить на захисний пристрій 30, який по суті являється розрядником, та виконує функції захисту приймального тракту приймально-передавального модуля активної фазованої антенної решітки від перевантаження, далі сигнал надходить на малошумний підсилювач потужності 31, який виконує функцію підсилення амплітуди прийнятого сигналу, з виходу малошумного підсилювача потужності 31 сигнал надходить на керований атенюатор 32, який виконує функцію керування рівнем сигналу. З виходу керованого атенюатора 32 сигнал надходить на підсилювач потужності сигналу 33 для надання необхідного рівня прийнятого сигналу. З виходу підсилювача потужності 33 сигнал надходить на фазообертач 34 для корекції фази прийнятого сигналу, та через ключ прийом/передача 35 в положенні прийом на вхід розподільчої системи. Підвищення ефективності застосування модуля активної фазованої антенної решітки з покращеними функціями керування діаграмою направленості, що заявляється, у порівнянні з прототипом, досягається: шляхом введення до складу активної фазованої антенної решітки додаткового диференційного зв'язку по збуджуючому впливу для зменшення впливу перехідних процесів на передаючий тракт активної фазованої антенної решітки, покращення точності процесу діаграмоутворення та зменшення бокових пелюстків діаграми направленості; місцезнаходження постановника завад визначається шляхом встановлення аналізатора завади, чим досягається спостереження завадової обстановки за рахунок кількісного та якісного аналізу потужності завади та кута надходження завади; формування керуючого сигналу до передавального фазообертача та атенюатора для формування діаграми направленості з урахуванням дії завад. Тим самим до площини розкриття активної фазованої антенної решітки вводяться координати завад xзав, yзав, що дозволяє позначити "мертві зони" діаграми направленості та сформулювати альтернативні шляхи надходження сигналів, забезпечити максимальне відношення сигнал/завада на вказаному напрямку. Джерела інформації: 1. "Активные фазированные антенные решетки"./Под ред. Д.И. Воскресенского, А.И. Канащенкова. Μ.: Радиотехника, 2004. - С.19. - аналог. 2. Вендик О.Г., Парнеє М.Д. Антени з електричним скануванням. - Μ.: САЙНС-ПРЕСС, 2002 прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Модуль активної фазованої антенної решітки з покращеними функціями керування діаграмою направленості, що містить ключ прийом/передача 35, попередній підсилювач потужності 4, мостовий дільник потужності 5, перший канал передавального модуля активної фазованої антенної решітки 1, другий канал передавального модуля активної фазованої антенної решітки 2, блок управління 17, блок формування параметрів задаючого впливу 18, випромінювач 29, 5 UA 95066 U 5 10 15 20 25 30 35 40 45 50 антенний циркулятор 28, приймальний модуль активної фазованої антенної решітки 3, при цьому перший канал передавального модуля активної фазованої антенної решітки 1 містить перший суматор 8, фазообертач 9, проміжний суматор 10, двоканальний підсилювач потужності 11, другий суматор 12 та диференційну вилку першого каналу передавального модуля активної фазованої антенної решітки 6, що містить суматор 14, блок формування сигналів затримки 15, блок формування функцій збуджуючого впливу 13, а приймальний модуль активної фазованої антенної решітки 3 містить захисний пристрій 30, малошумний підсилювач потужності 31, керований атенюатор 32, підсилювач потужності 33, фазообертач 34, причому випромінювач 29 з'єднано з антенним циркулятором 28 двостороннім зв'язком, вихід антенного циркулятора 28 з'єднано з приймальним модулем активної фазованої антенної решітки 3 за допомогою входу захисного пристрою 30, а вихід приймального модуля активної фазованої антенної решітки 3 з'єднано з входом ключа прийом/передача 35, вихід якого з'єднано з входом попереднього підсилювача потужності 4, вихід попереднього підсилювача потужності 4 з'єднано з входом мостового дільника потужності 5 перший вихід якого з'єднано з першим каналом передавального модуля активної фазованої антенної решітки 1 за допомогою суматора 14 диференційної вилки 6 та першого суматора 8 першого каналу передавального модуля активної фазованої антенної решітки 1, другий вихід мостового дільника потужності 5 з'єднано з другим каналом передавального модуля активної фазованої антенної решітки 2 за допомогою першого суматора 19 другого каналу передавального модуля активної фазованої антенної решітки 2, та суматора 26 диференційної вилки другого каналу передавального модуля активної фазованої антенної решітки 7, вихід першого суматора 8 першого каналу передавального модуля активної фазованої антенної решітки 1 з'єднано з першим входом фазообертача 9, вихід якого з'єднано з першим входом проміжного суматора 10, другий вхід якого з'єднано з першим виходом диференційна вилка першого каналу передавального модуля активної фазованої антенної решітки 6, вихід проміжного суматора 10 з'єднано з входом двоканального підсилювача потужності 11, вихід якого з'єднано з першим входом другого суматора 12 першого каналу передавального модуля активної фазованої антенної решітки 1, другий вхід якого з'єднано з другим виходом диференційної вилки першого каналу передавального модуля активної фазованої антенної решітки б, перший вихід другого суматора 12 з'єднано з першим входом блока управління 17, а другий вихід другого суматора 12 з'єднано з першим входом блока формування параметрів задаючого впливу 18, перший вихід якого з'єднано з другим входом фазообертача 9, другий вхід блока формування параметрів задаючого впливу 18 з'єднано з другим каналом передавального модуля активної фазованої антенної решітки ідентично як з першим каналом передавального модуля активної фазованої антенної решітки 1, вихід блока управління 17 з'єднано з входом антенного циркулятора 28, причому другий канал передавального модуля активної фазованої антенної решітки виконано з можливістю роботи ідентично першому каналу передавального модуля активної фазованої антенної решітки, який відрізняється тим, що перший канал передавального модуля активної фазованої антенної решітки додатково містить блок керування зворотнім диференційним зв'язком по задаючому впливу 16, та аналізатор завади 36, при чому вихід блока керування зворотнім диференційним зв'язком по задаючому впливу 16 з'єднано з першим виходом першого суматора 8, перший вхід блока керування зворотнім диференційним зв'язком по задаючому впливу 16 з'єднано з виходом блок формування параметрів задаючого впливу 18, другий вхід блока керування зворотнім диференційним зв'язком по задаючому впливу 16 з'єднано з першим виходом другого суматора 12, а аналізатор завади 36 розташовано в блоці формування функцій збуджуючого впливу 13, при цьому другий канал передавального модуля активної фазованої антенної решітки 2 з додатково введеними блоком керування зворотнім диференційним зв'язком по задаючому впливу 24 та аналізатором завади 37 працює ідентично першому каналу передавального модуля активної фазованої антенної решітки 2 з додатково введеними до нього блока керування зворотнім диференційним зв'язком по задаючому впливу 16 та аналізатором завади 36. 6 UA 95066 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
