Пристрій для безцентрової обробки циліндричних виробів

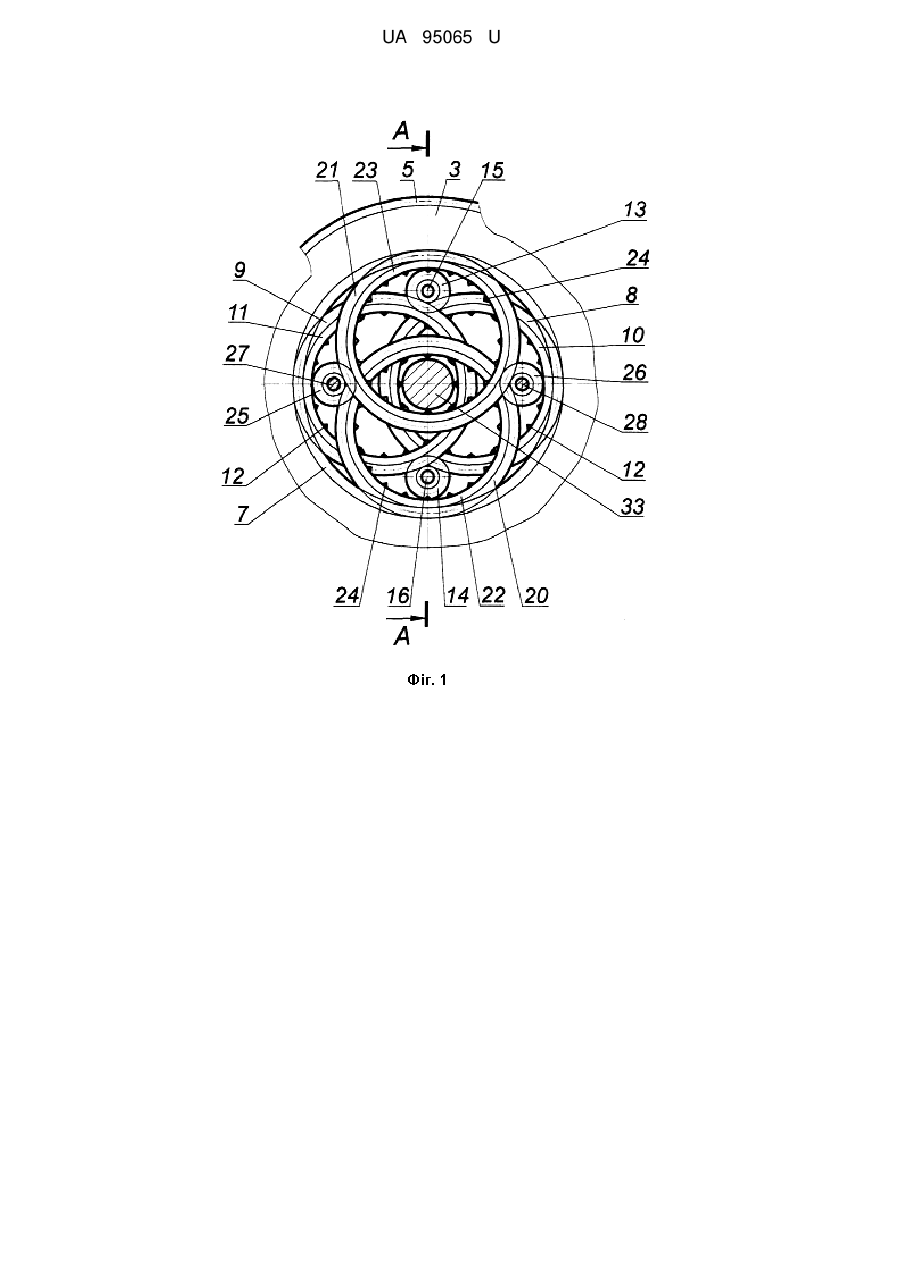

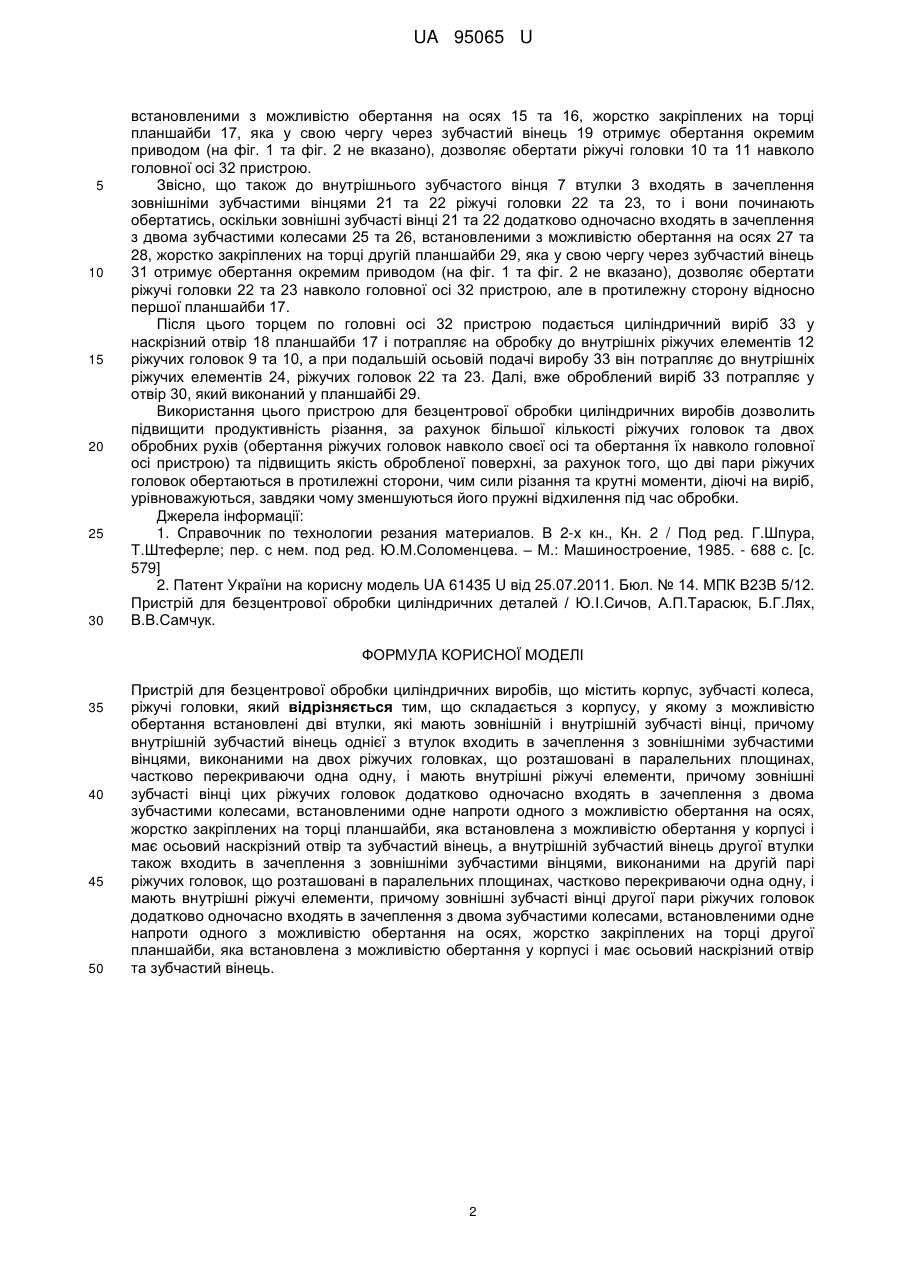

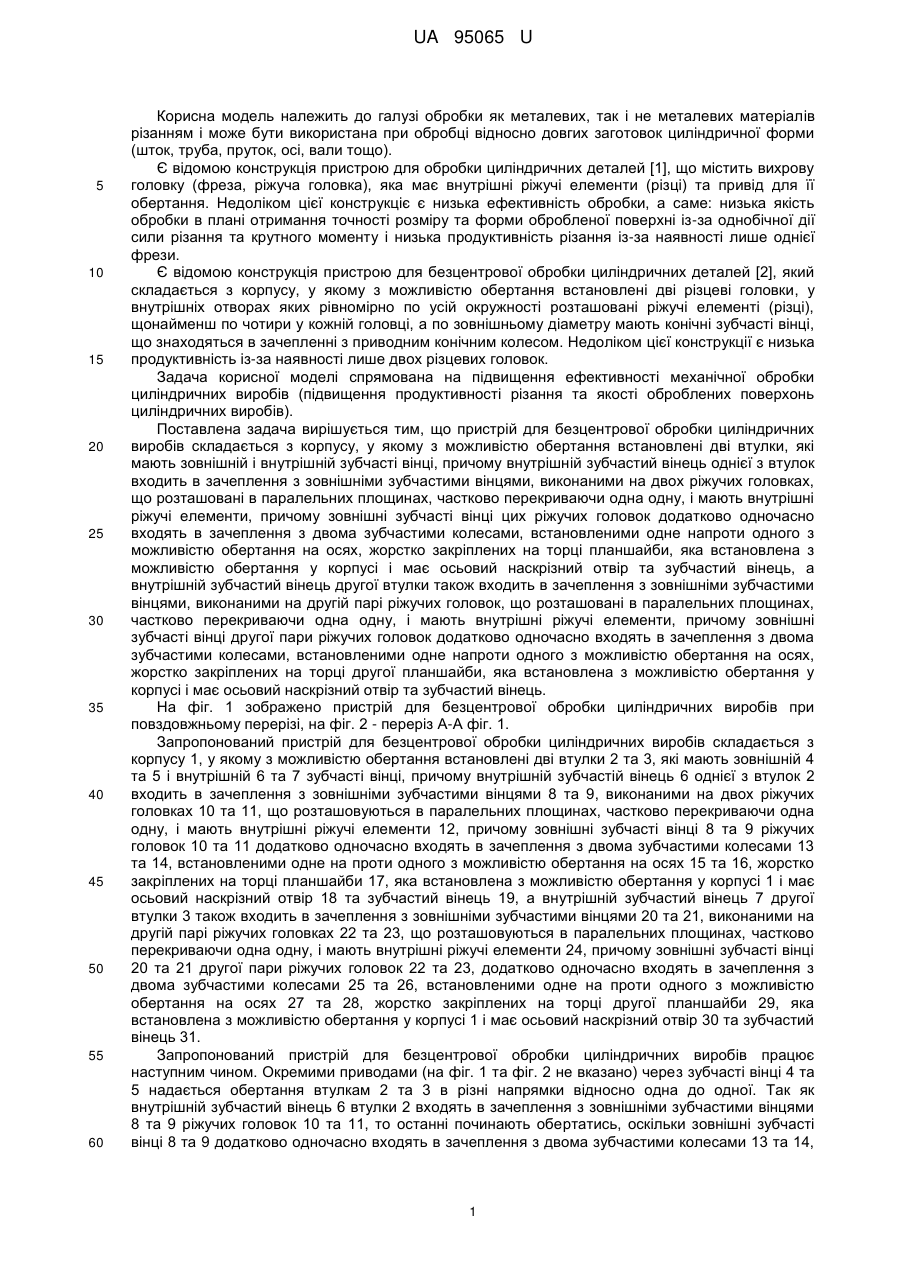

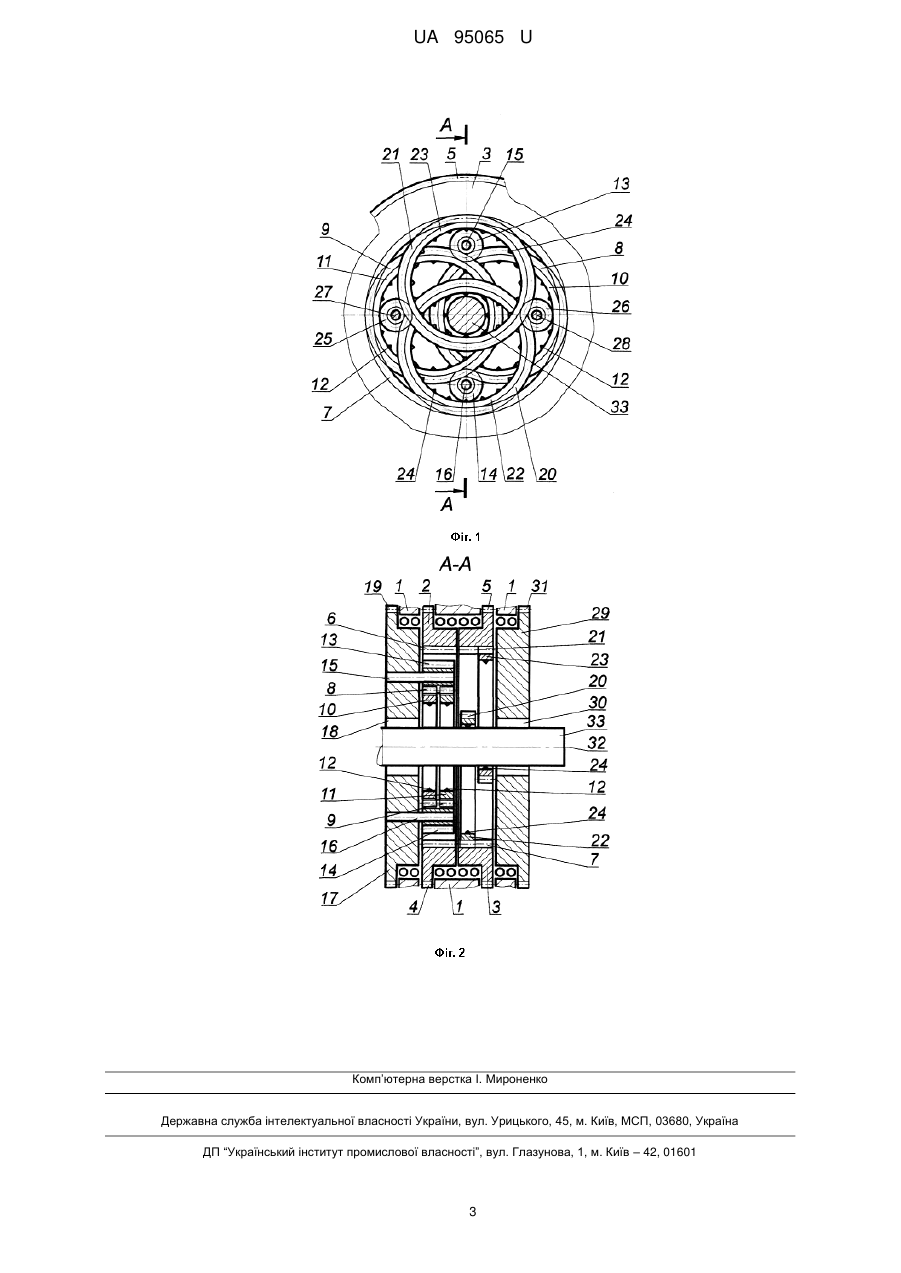

Реферат: Пристрій для безцентрової обробки циліндричних виробів, що містить корпус, зубчасті колеса, ріжучі головки, що складається з корпусу, у якому з можливістю обертання встановлені дві втулки, які мають зовнішній і внутрішній зубчасті вінці, причому внутрішній зубчастий вінець однієї з втулок входить в зачеплення з зовнішніми зубчастими вінцями, виконаними на двох ріжучих головках, що розташовані в паралельних площинах, частково перекриваючи одна одну, і мають внутрішні ріжучі елементи, причому зовнішні зубчасті вінці цих ріжучих головок додатково одночасно входять в зачеплення з двома зубчастими колесами, встановленими одне напроти одного з можливістю обертання на осях, жорстко закріплених на торці планшайби, яка встановлена з можливістю обертання у корпусі і має осьовий наскрізний отвір та зубчастий вінець, а внутрішній зубчастий вінець другої втулки також входить в зачеплення з зовнішніми зубчастими вінцями, виконаними на другій парі ріжучих головок, що розташовані в паралельних площинах, частково перекриваючи одна одну, і мають внутрішні ріжучі елементи, причому зовнішні зубчасті вінці другої пари ріжучих головок додатково одночасно входять в зачеплення з двома зубчастими колесами, встановленими одне напроти одного з можливістю обертання на осях, жорстко закріплених на торці другої планшайби, яка встановлена з можливістю обертання у корпусі і має осьовий наскрізний отвір та зубчастий вінець. UA 95065 U (54) ПРИСТРІЙ ДЛЯ БЕЗЦЕНТРОВОЇ ОБРОБКИ ЦИЛІНДРИЧНИХ ВИРОБІВ UA 95065 U UA 95065 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі обробки як металевих, так і не металевих матеріалів різанням і може бути використана при обробці відносно довгих заготовок циліндричної форми (шток, труба, пруток, осі, вали тощо). Є відомою конструкція пристрою для обробки циліндричних деталей [1], що містить вихрову головку (фреза, ріжуча головка), яка має внутрішні ріжучі елементи (різці) та привід для її обертання. Недоліком цієї конструкціє є низька ефективність обробки, а саме: низька якість обробки в плані отримання точності розміру та форми обробленої поверхні із-за однобічної дії сили різання та крутного моменту і низька продуктивність різання із-за наявності лише однієї фрези. Є відомою конструкція пристрою для безцентрової обробки циліндричних деталей [2], який складається з корпусу, у якому з можливістю обертання встановлені дві різцеві головки, у внутрішніх отворах яких рівномірно по усій окружності розташовані ріжучі елементі (різці), щонайменш по чотири у кожній головці, а по зовнішньому діаметру мають конічні зубчасті вінці, що знаходяться в зачепленні з приводним конічним колесом. Недоліком цієї конструкції є низька продуктивність із-за наявності лише двох різцевих головок. Задача корисної моделі спрямована на підвищення ефективності механічної обробки циліндричних виробів (підвищення продуктивності різання та якості оброблених поверхонь циліндричних виробів). Поставлена задача вирішується тим, що пристрій для безцентрової обробки циліндричних виробів складається з корпусу, у якому з можливістю обертання встановлені дві втулки, які мають зовнішній і внутрішній зубчасті вінці, причому внутрішній зубчастий вінець однієї з втулок входить в зачеплення з зовнішніми зубчастими вінцями, виконаними на двох ріжучих головках, що розташовані в паралельних площинах, частково перекриваючи одна одну, і мають внутрішні ріжучі елементи, причому зовнішні зубчасті вінці цих ріжучих головок додатково одночасно входять в зачеплення з двома зубчастими колесами, встановленими одне напроти одного з можливістю обертання на осях, жорстко закріплених на торці планшайби, яка встановлена з можливістю обертання у корпусі і має осьовий наскрізний отвір та зубчастий вінець, а внутрішній зубчастий вінець другої втулки також входить в зачеплення з зовнішніми зубчастими вінцями, виконаними на другій парі ріжучих головок, що розташовані в паралельних площинах, частково перекриваючи одна одну, і мають внутрішні ріжучі елементи, причому зовнішні зубчасті вінці другої пари ріжучих головок додатково одночасно входять в зачеплення з двома зубчастими колесами, встановленими одне напроти одного з можливістю обертання на осях, жорстко закріплених на торці другої планшайби, яка встановлена з можливістю обертання у корпусі і має осьовий наскрізний отвір та зубчастий вінець. На фіг. 1 зображено пристрій для безцентрової обробки циліндричних виробів при повздовжньому перерізі, на фіг. 2 - переріз А-А фіг. 1. Запропонований пристрій для безцентрової обробки циліндричних виробів складається з корпусу 1, у якому з можливістю обертання встановлені дві втулки 2 та 3, які мають зовнішній 4 та 5 і внутрішній 6 та 7 зубчасті вінці, причому внутрішній зубчастій вінець 6 однієї з втулок 2 входить в зачеплення з зовнішніми зубчастими вінцями 8 та 9, виконаними на двох ріжучих головках 10 та 11, що розташовуються в паралельних площинах, частково перекриваючи одна одну, і мають внутрішні ріжучі елементи 12, причому зовнішні зубчасті вінці 8 та 9 ріжучих головок 10 та 11 додатково одночасно входять в зачеплення з двома зубчастими колесами 13 та 14, встановленими одне на проти одного з можливістю обертання на осях 15 та 16, жорстко закріплених на торці планшайби 17, яка встановлена з можливістю обертання у корпусі 1 і має осьовий наскрізний отвір 18 та зубчастий вінець 19, а внутрішній зубчастий вінець 7 другої втулки 3 також входить в зачеплення з зовнішніми зубчастими вінцями 20 та 21, виконаними на другій парі ріжучих головках 22 та 23, що розташовуються в паралельних площинах, частково перекриваючи одна одну, і мають внутрішні ріжучі елементи 24, причому зовнішні зубчасті вінці 20 та 21 другої пари ріжучих головок 22 та 23, додатково одночасно входять в зачеплення з двома зубчастими колесами 25 та 26, встановленими одне на проти одного з можливістю обертання на осях 27 та 28, жорстко закріплених на торці другої планшайби 29, яка встановлена з можливістю обертання у корпусі 1 і має осьовий наскрізний отвір 30 та зубчастий вінець 31. Запропонований пристрій для безцентрової обробки циліндричних виробів працює наступним чином. Окремими приводами (на фіг. 1 та фіг. 2 не вказано) через зубчасті вінці 4 та 5 надається обертання втулкам 2 та 3 в різні напрямки відносно одна до одної. Так як внутрішній зубчастий вінець 6 втулки 2 входять в зачеплення з зовнішніми зубчастими вінцями 8 та 9 ріжучих головок 10 та 11, то останні починають обертатись, оскільки зовнішні зубчасті вінці 8 та 9 додатково одночасно входять в зачеплення з двома зубчастими колесами 13 та 14, 1 UA 95065 U 5 10 15 20 25 30 встановленими з можливістю обертання на осях 15 та 16, жорстко закріплених на торці планшайби 17, яка у свою чергу через зубчастий вінець 19 отримує обертання окремим приводом (на фіг. 1 та фіг. 2 не вказано), дозволяє обертати ріжучі головки 10 та 11 навколо головної осі 32 пристрою. Звісно, що також до внутрішнього зубчастого вінця 7 втулки 3 входять в зачеплення зовнішніми зубчастими вінцями 21 та 22 ріжучі головки 22 та 23, то і вони починають обертатись, оскільки зовнішні зубчасті вінці 21 та 22 додатково одночасно входять в зачеплення з двома зубчастими колесами 25 та 26, встановленими з можливістю обертання на осях 27 та 28, жорстко закріплених на торці другій планшайби 29, яка у свою чергу через зубчастий вінець 31 отримує обертання окремим приводом (на фіг. 1 та фіг. 2 не вказано), дозволяє обертати ріжучі головки 22 та 23 навколо головної осі 32 пристрою, але в протилежну сторону відносно першої планшайби 17. Після цього торцем по головні осі 32 пристрою подається циліндричний виріб 33 у наскрізний отвір 18 планшайби 17 і потрапляє на обробку до внутрішніх ріжучих елементів 12 ріжучих головок 9 та 10, а при подальшій осьовій подачі виробу 33 він потрапляє до внутрішніх ріжучих елементів 24, ріжучих головок 22 та 23. Далі, вже оброблений виріб 33 потрапляє у отвір 30, який виконаний у планшайбі 29. Використання цього пристрою для безцентрової обробки циліндричних виробів дозволить підвищити продуктивність різання, за рахунок більшої кількості ріжучих головок та двох обробних рухів (обертання ріжучих головок навколо своєї осі та обертання їх навколо головної осі пристрою) та підвищить якість обробленої поверхні, за рахунок того, що дві пари ріжучих головок обертаються в протилежні сторони, чим сили різання та крутні моменти, діючі на виріб, урівноважуються, завдяки чому зменшуються його пружні відхилення під час обробки. Джерела інформації: 1. Справочник по технологии резания материалов. В 2-х кн., Кн. 2 / Под ред. Г.Шпура, Т.Штеферле; пер. с нем. под ред. Ю.М.Соломенцева. – М.: Машиностроение, 1985. - 688 с. [с. 579] 2. Патент України на корисну модель UA 61435 U від 25.07.2011. Бюл. № 14. МПК В23В 5/12. Пристрій для безцентрової обробки циліндричних деталей / Ю.I.Сичов, А.П.Тарасюк, Б.Г.Лях, В.В.Самчук. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 Пристрій для безцентрової обробки циліндричних виробів, що містить корпус, зубчасті колеса, ріжучі головки, який відрізняється тим, що складається з корпусу, у якому з можливістю обертання встановлені дві втулки, які мають зовнішній і внутрішній зубчасті вінці, причому внутрішній зубчастий вінець однієї з втулок входить в зачеплення з зовнішніми зубчастими вінцями, виконаними на двох ріжучих головках, що розташовані в паралельних площинах, частково перекриваючи одна одну, і мають внутрішні ріжучі елементи, причому зовнішні зубчасті вінці цих ріжучих головок додатково одночасно входять в зачеплення з двома зубчастими колесами, встановленими одне напроти одного з можливістю обертання на осях, жорстко закріплених на торці планшайби, яка встановлена з можливістю обертання у корпусі і має осьовий наскрізний отвір та зубчастий вінець, а внутрішній зубчастий вінець другої втулки також входить в зачеплення з зовнішніми зубчастими вінцями, виконаними на другій парі ріжучих головок, що розташовані в паралельних площинах, частково перекриваючи одна одну, і мають внутрішні ріжучі елементи, причому зовнішні зубчасті вінці другої пари ріжучих головок додатково одночасно входять в зачеплення з двома зубчастими колесами, встановленими одне напроти одного з можливістю обертання на осях, жорстко закріплених на торці другої планшайби, яка встановлена з можливістю обертання у корпусі і має осьовий наскрізний отвір та зубчастий вінець. 2 UA 95065 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
