Заготовка для формування вигнутої пачки та вигнута пачка

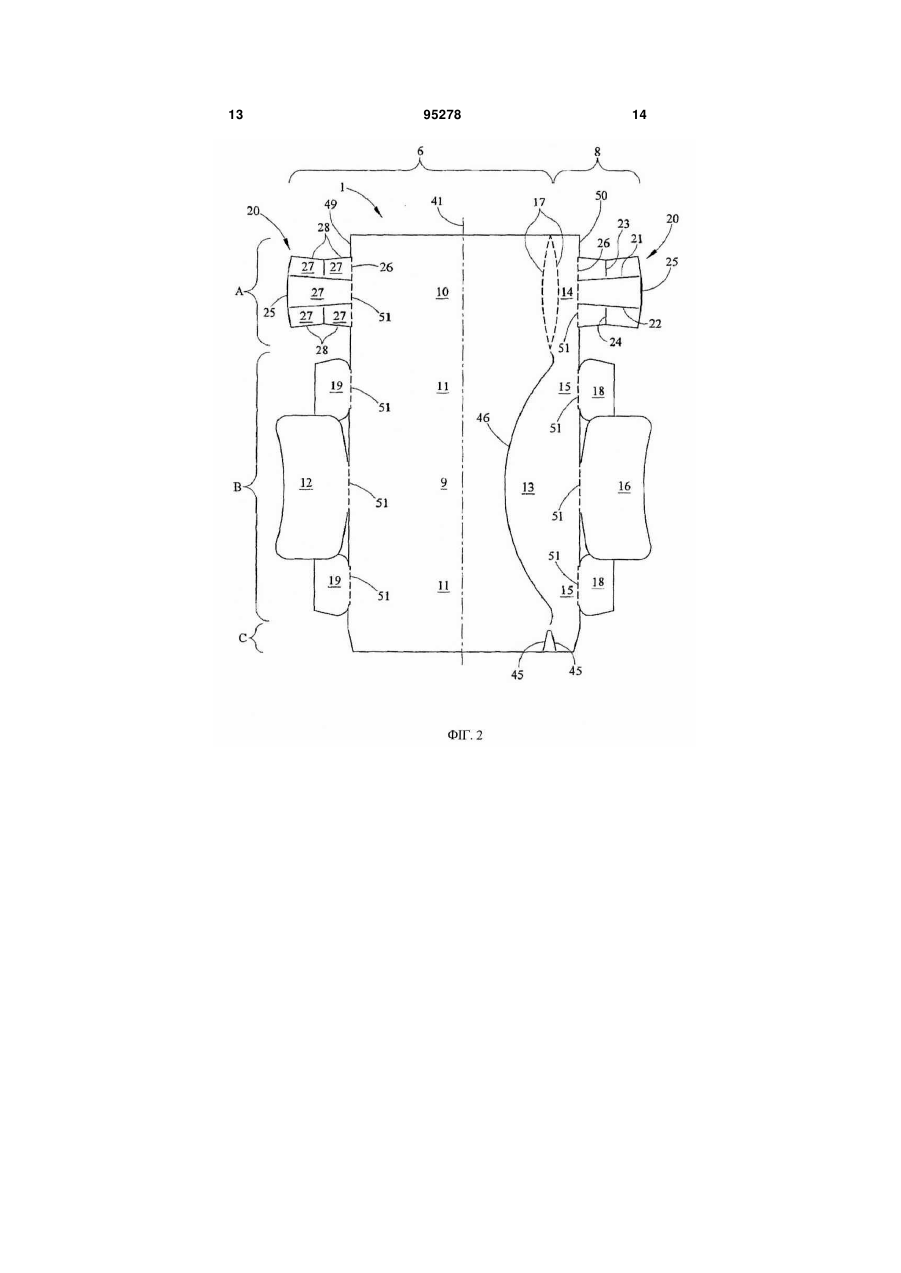

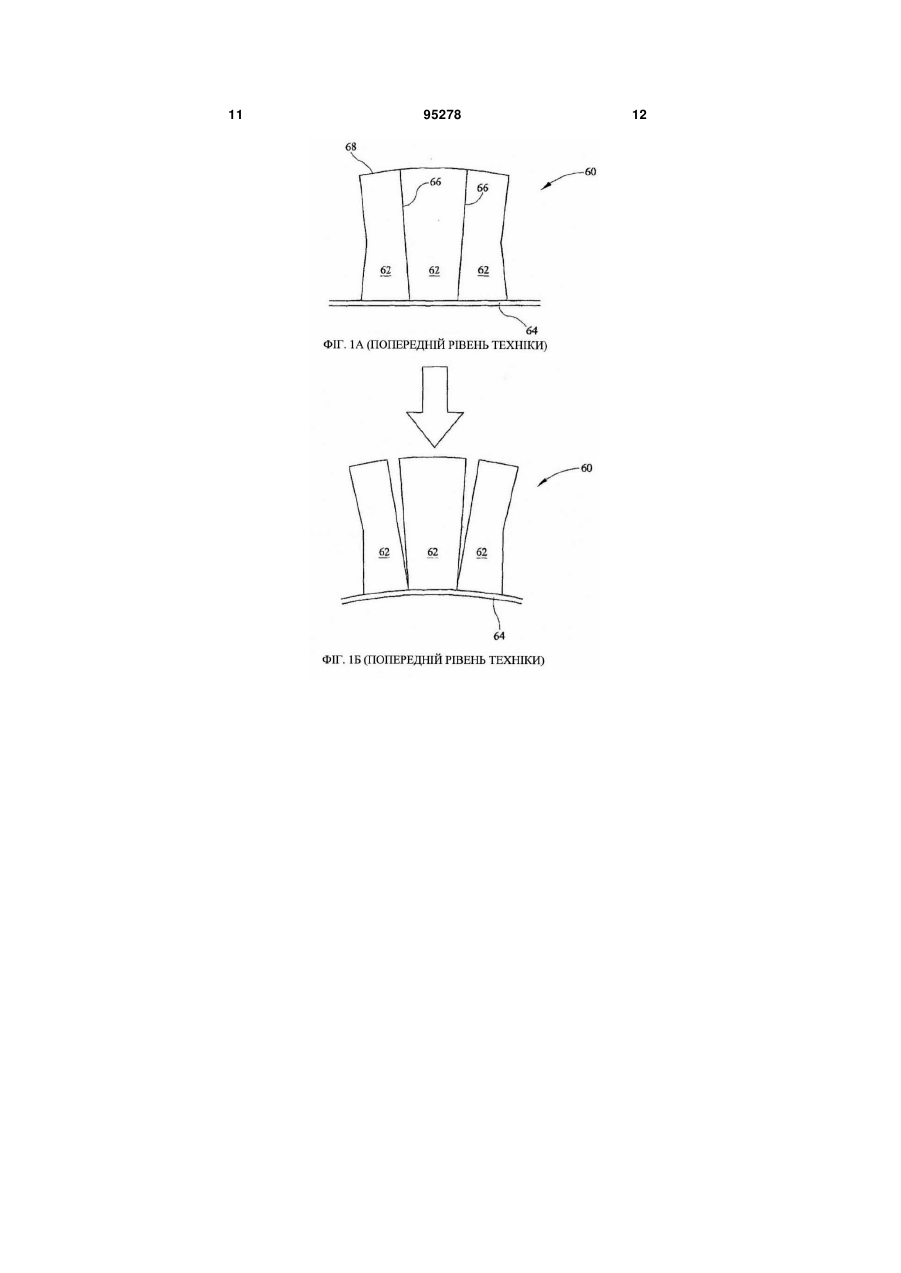

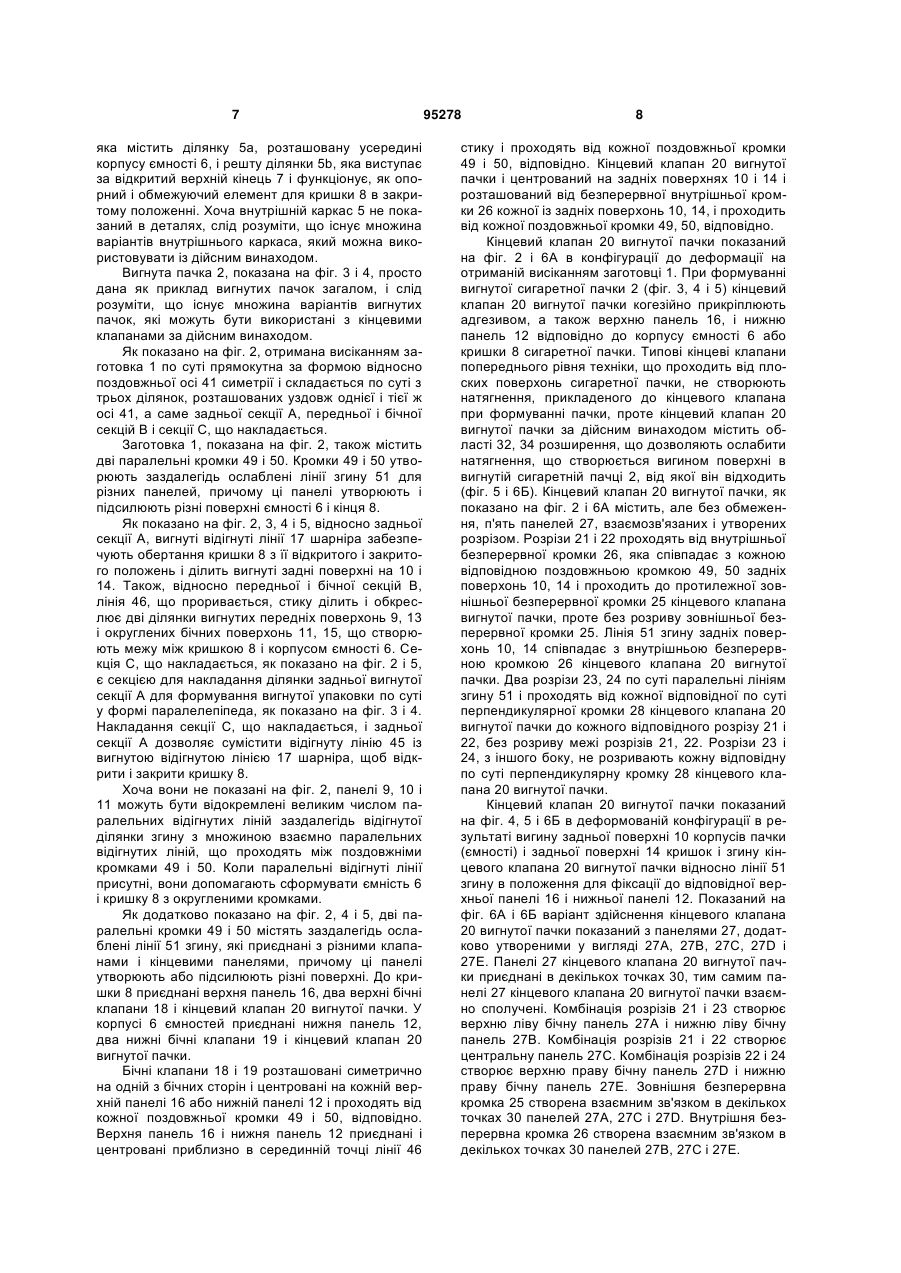

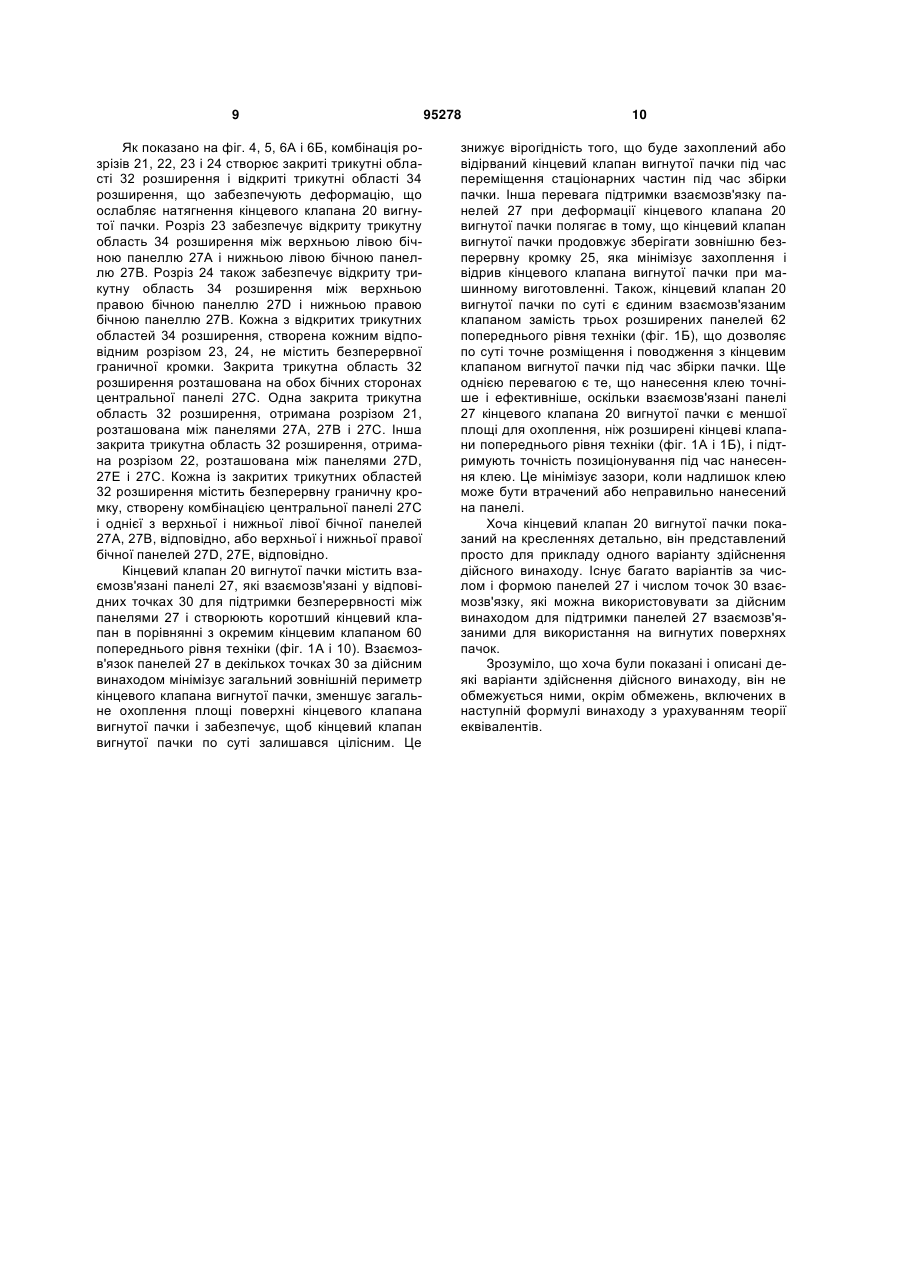

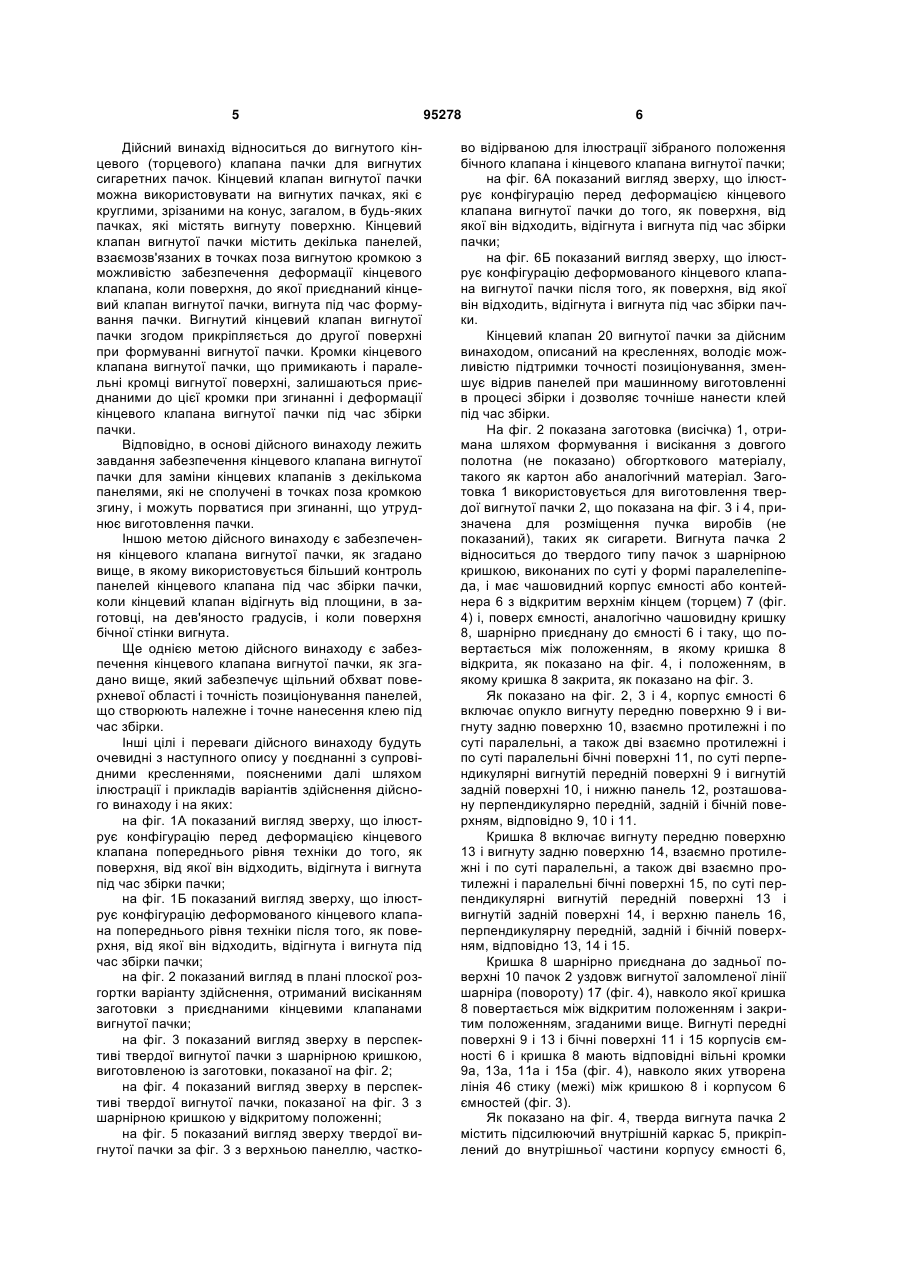

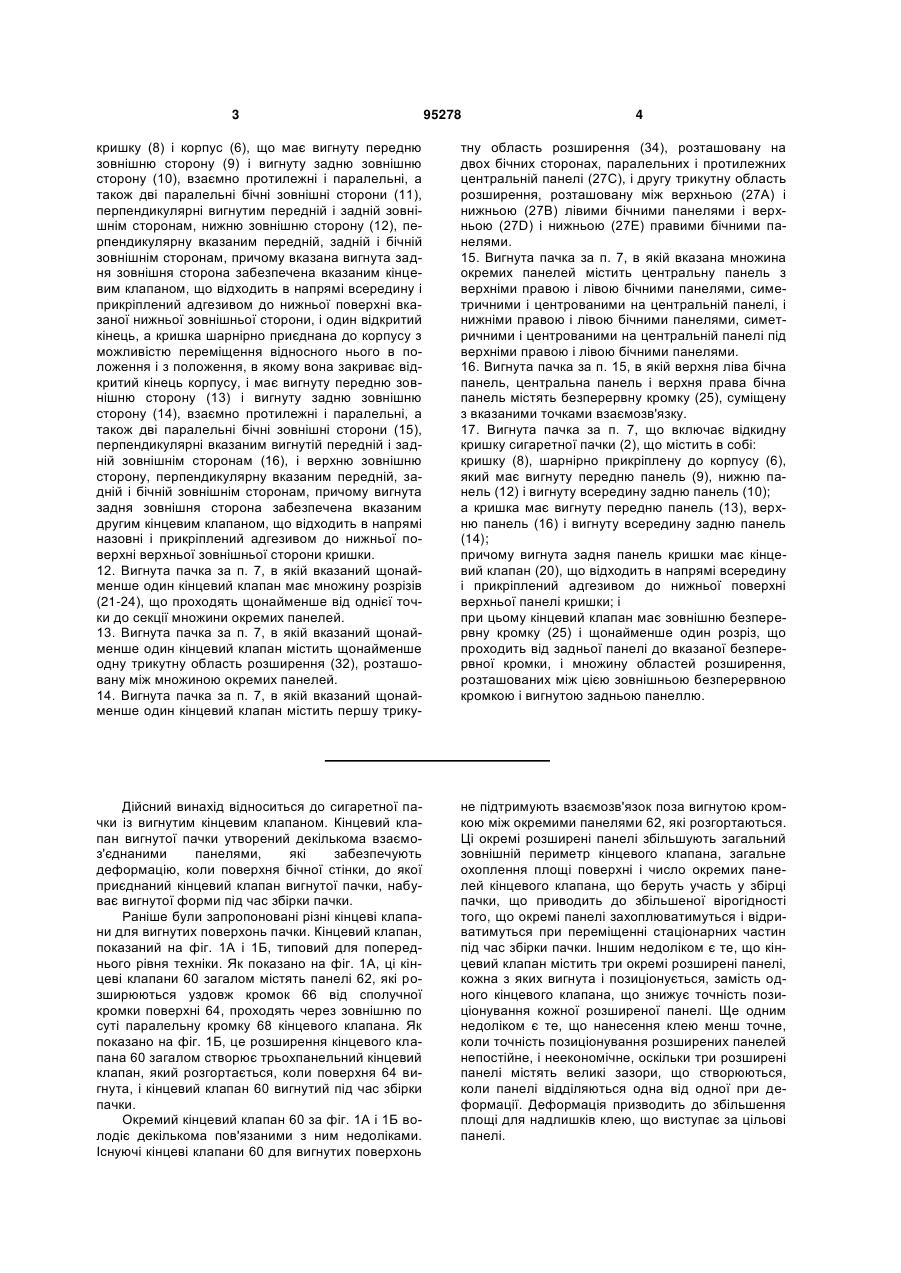

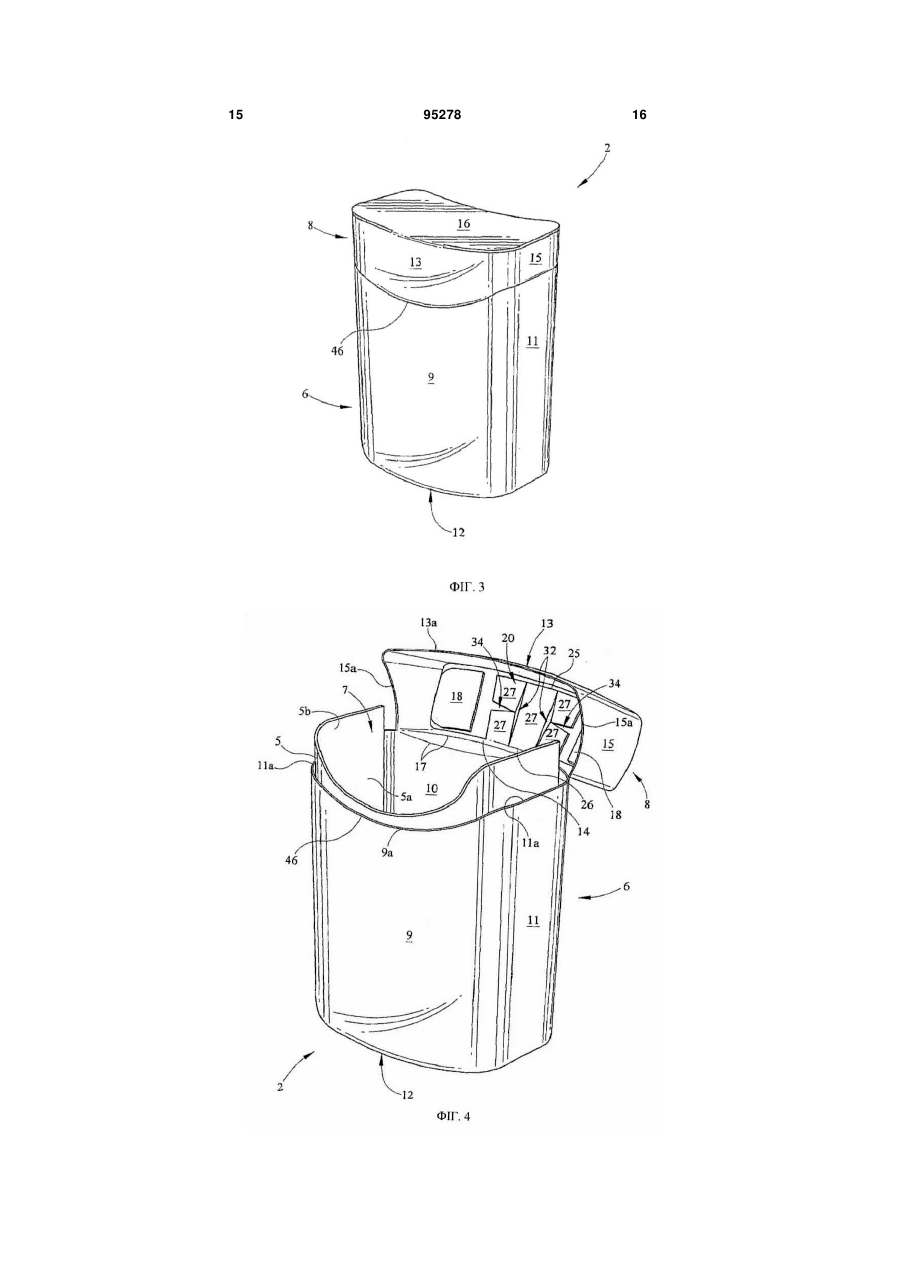

1. Заготовка (1) для формування вигнутої пачки (2), що включає: поверхню (10 або 14) для формування щонайменше однієї зовнішньої сторони, що вигинається всередину, вказаної вигнутої пачки; і щонайменше один кінцевий клапан (20), що відходить від кромки (26) вказаної поверхні, і причому вказаний щонайменше один кінцевий клапан утворений множиною окремих панелей (27), всіх взаємозв'язаних в точках (30), щонайменше одна з вказаних точок знаходиться поза вищезгаданою кромкою вказаної поверхні, що забезпечує згинальну деформацію цього щонайменше одного кінцевого клапана, коли вказана поверхня сформована у вказану щонайменше одну вигнуту зовнішню сторону пачки. 2. Заготовка за п. 1, в якій кінцевий клапан додатково містить безперервну кромку (25), протилежну вищезгаданій кромці вказаної поверхні. 3. Заготовка за п. 2, в якій вказана множина окремих панелей утворена за допомогою першого розрізу, що проходить від вказаної кромки поверхні до точки, що примикає до безперервної кромки, і другого розрізу, що проходить від бічної кромки кінцевого клапана до точки, що примикає до першого розрізу. 4. Заготовка за п. 1, в якій вказана множина окремих панелей утворена за допомогою множини розрізів (21-24) у вказаному щонайменше одному кінцевому клапані. 5. Заготовка за п. 1, в якій вказаний щонайменше один кінцевий клапан включає п'ять окремих панелей (27А-Е). 2 (19) 1 3 95278 4 кришку (8) і корпус (6), що має вигнуту передню зовнішню сторону (9) і вигнуту задню зовнішню сторону (10), взаємно протилежні і паралельні, а також дві паралельні бічні зовнішні сторони (11), перпендикулярні вигнутим передній і задній зовнішнім сторонам, нижню зовнішню сторону (12), перпендикулярну вказаним передній, задній і бічній зовнішнім сторонам, причому вказана вигнута задня зовнішня сторона забезпечена вказаним кінцевим клапаном, що відходить в напрямі всередину і прикріплений адгезивом до нижньої поверхні вказаної нижньої зовнішньої сторони, і один відкритий кінець, а кришка шарнірно приєднана до корпусу з можливістю переміщення відносного нього в положення і з положення, в якому вона закриває відкритий кінець корпусу, і має вигнуту передню зовнішню сторону (13) і вигнуту задню зовнішню сторону (14), взаємно протилежні і паралельні, а також дві паралельні бічні зовнішні сторони (15), перпендикулярні вказаним вигнутій передній і задній зовнішнім сторонам (16), і верхню зовнішню сторону, перпендикулярну вказаним передній, задній і бічній зовнішнім сторонам, причому вигнута задня зовнішня сторона забезпечена вказаним другим кінцевим клапаном, що відходить в напрямі назовні і прикріплений адгезивом до нижньої поверхні верхньої зовнішньої сторони кришки. 12. Вигнута пачка за п. 7, в якій вказаний щонайменше один кінцевий клапан має множину розрізів (21-24), що проходять щонайменше від однієї точки до секції множини окремих панелей. 13. Вигнута пачка за п. 7, в якій вказаний щонайменше один кінцевий клапан містить щонайменше одну трикутну область розширення (32), розташовану між множиною окремих панелей. 14. Вигнута пачка за п. 7, в якій вказаний щонайменше один кінцевий клапан містить першу трику тну область розширення (34), розташовану на двох бічних сторонах, паралельних і протилежних центральній панелі (27С), і другу трикутну область розширення, розташовану між верхньою (27А) і нижньою (27В) лівими бічними панелями і верхньою (27D) і нижньою (27Е) правими бічними панелями. 15. Вигнута пачка за п. 7, в якій вказана множина окремих панелей містить центральну панель з верхніми правою і лівою бічними панелями, симетричними і центрованими на центральній панелі, і нижніми правою і лівою бічними панелями, симетричними і центрованими на центральній панелі під верхніми правою і лівою бічними панелями. 16. Вигнута пачка за п. 15, в якій верхня ліва бічна панель, центральна панель і верхня права бічна панель містять безперервну кромку (25), суміщену з вказаними точками взаємозв'язку. 17. Вигнута пачка за п. 7, що включає відкидну кришку сигаретної пачки (2), що містить в собі: кришку (8), шарнірно прикріплену до корпусу (6), який має вигнуту передню панель (9), нижню панель (12) і вигнуту всередину задню панель (10); а кришка має вигнуту передню панель (13), верхню панель (16) і вигнуту всередину задню панель (14); причому вигнута задня панель кришки має кінцевий клапан (20), що відходить в напрямі всередину і прикріплений адгезивом до нижньої поверхні верхньої панелі кришки; і при цьому кінцевий клапан має зовнішню безперервну кромку (25) і щонайменше один розріз, що проходить від задньої панелі до вказаної безперервної кромки, і множину областей розширення, розташованих між цією зовнішньою безперервною кромкою і вигнутою задньою панеллю. Дійсний винахід відноситься до сигаретної пачки із вигнутим кінцевим клапаном. Кінцевий клапан вигнутої пачки утворений декількома взаємоз'єднаними панелями, які забезпечують деформацію, коли поверхня бічної стінки, до якої приєднаний кінцевий клапан вигнутої пачки, набуває вигнутої форми під час збірки пачки. Раніше були запропоновані різні кінцеві клапани для вигнутих поверхонь пачки. Кінцевий клапан, показаний на фіг. 1А і 1Б, типовий для попереднього рівня техніки. Як показано на фіг. 1А, ці кінцеві клапани 60 загалом містять панелі 62, які розширюються уздовж кромок 66 від сполучної кромки поверхні 64, проходять через зовнішню по суті паралельну кромку 68 кінцевого клапана. Як показано на фіг. 1Б, це розширення кінцевого клапана 60 загалом створює трьохпанельний кінцевий клапан, який розгортається, коли поверхня 64 вигнута, і кінцевий клапан 60 вигнутий під час збірки пачки. Окремий кінцевий клапан 60 за фіг. 1А і 1Б володіє декількома пов'язаними з ним недоліками. Існуючі кінцеві клапани 60 для вигнутих поверхонь не підтримують взаємозв'язок поза вигнутою кромкою між окремими панелями 62, які розгортаються. Ці окремі розширені панелі збільшують загальний зовнішній периметр кінцевого клапана, загальне охоплення площі поверхні і число окремих панелей кінцевого клапана, що беруть участь у збірці пачки, що приводить до збільшеної вірогідності того, що окремі панелі захоплюватимуться і відриватимуться при переміщенні стаціонарних частин під час збірки пачки. Іншим недоліком є те, що кінцевий клапан містить три окремі розширені панелі, кожна з яких вигнута і позиціонується, замість одного кінцевого клапана, що знижує точність позиціонування кожної розширеної панелі. Ще одним недоліком є те, що нанесення клею менш точне, коли точність позиціонування розширених панелей непостійне, і неекономічне, оскільки три розширені панелі містять великі зазори, що створюються, коли панелі відділяються одна від одної при деформації. Деформація призводить до збільшення площі для надлишків клею, що виступає за цільові панелі. 5 Дійсний винахід відноситься до вигнутого кінцевого (торцевого) клапана пачки для вигнутих сигаретних пачок. Кінцевий клапан вигнутої пачки можна використовувати на вигнутих пачках, які є круглими, зрізаними на конус, загалом, в будь-яких пачках, які містять вигнуту поверхню. Кінцевий клапан вигнутої пачки містить декілька панелей, взаємозв'язаних в точках поза вигнутою кромкою з можливістю забезпечення деформації кінцевого клапана, коли поверхня, до якої приєднаний кінцевий клапан вигнутої пачки, вигнута під час формування пачки. Вигнутий кінцевий клапан вигнутої пачки згодом прикріпляється до другої поверхні при формуванні вигнутої пачки. Кромки кінцевого клапана вигнутої пачки, що примикають і паралельні кромці вигнутої поверхні, залишаються приєднаними до цієї кромки при згинанні і деформації кінцевого клапана вигнутої пачки під час збірки пачки. Відповідно, в основі дійсного винаходу лежить завдання забезпечення кінцевого клапана вигнутої пачки для заміни кінцевих клапанів з декількома панелями, які не сполучені в точках поза кромкою згину, і можуть порватися при згинанні, що утруднює виготовлення пачки. Іншою метою дійсного винаходу є забезпечення кінцевого клапана вигнутої пачки, як згадано вище, в якому використовується більший контроль панелей кінцевого клапана під час збірки пачки, коли кінцевий клапан відігнуть від площини, в заготовці, на дев'яносто градусів, і коли поверхня бічної стінки вигнута. Ще однією метою дійсного винаходу є забезпечення кінцевого клапана вигнутої пачки, як згадано вище, який забезпечує щільний обхват поверхневої області і точність позиціонування панелей, що створюють належне і точне нанесення клею під час збірки. Інші цілі і переваги дійсного винаходу будуть очевидні з наступного опису у поєднанні з супровідними кресленнями, поясненими далі шляхом ілюстрації і прикладів варіантів здійснення дійсного винаходу і на яких: на фіг. 1А показаний вигляд зверху, що ілюструє конфігурацію перед деформацією кінцевого клапана попереднього рівня техніки до того, як поверхня, від якої він відходить, відігнута і вигнута під час збірки пачки; на фіг. 1Б показаний вигляд зверху, що ілюструє конфігурацію деформованого кінцевого клапана попереднього рівня техніки після того, як поверхня, від якої він відходить, відігнута і вигнута під час збірки пачки; на фіг. 2 показаний вигляд в плані плоскої розгортки варіанту здійснення, отриманий висіканням заготовки з приєднаними кінцевими клапанами вигнутої пачки; на фіг. 3 показаний вигляд зверху в перспективі твердої вигнутої пачки з шарнірною кришкою, виготовленою із заготовки, показаної на фіг. 2; на фіг. 4 показаний вигляд зверху в перспективі твердої вигнутої пачки, показаної на фіг. 3 з шарнірною кришкою у відкритому положенні; на фіг. 5 показаний вигляд зверху твердої вигнутої пачки за фіг. 3 з верхньою панеллю, частко 95278 6 во відірваною для ілюстрації зібраного положення бічного клапана і кінцевого клапана вигнутої пачки; на фіг. 6А показаний вигляд зверху, що ілюструє конфігурацію перед деформацією кінцевого клапана вигнутої пачки до того, як поверхня, від якої він відходить, відігнута і вигнута під час збірки пачки; на фіг. 6Б показаний вигляд зверху, що ілюструє конфігурацію деформованого кінцевого клапана вигнутої пачки після того, як поверхня, від якої він відходить, відігнута і вигнута під час збірки пачки. Кінцевий клапан 20 вигнутої пачки за дійсним винаходом, описаний на кресленнях, володіє можливістю підтримки точності позиціонування, зменшує відрив панелей при машинному виготовленні в процесі збірки і дозволяє точніше нанести клей під час збірки. На фіг. 2 показана заготовка (висічка) 1, отримана шляхом формування і висікання з довгого полотна (не показано) обгорткового матеріалу, такого як картон або аналогічний матеріал. Заготовка 1 використовується для виготовлення твердої вигнутої пачки 2, що показана на фіг. 3 і 4, призначена для розміщення пучка виробів (не показаний), таких як сигарети. Вигнута пачка 2 відноситься до твердого типу пачок з шарнірною кришкою, виконаних по суті у формі паралелепіпеда, і має чашовидний корпус ємності або контейнера 6 з відкритим верхнім кінцем (торцем) 7 (фіг. 4) і, поверх ємності, аналогічно чашовидну кришку 8, шарнірно приєднану до ємності 6 і таку, що повертається між положенням, в якому кришка 8 відкрита, як показано на фіг. 4, і положенням, в якому кришка 8 закрита, як показано на фіг. 3. Як показано на фіг. 2, 3 і 4, корпус ємності 6 включає опукло вигнуту передню поверхню 9 і вигнуту задню поверхню 10, взаємно протилежні і по суті паралельні, а також дві взаємно протилежні і по суті паралельні бічні поверхні 11, по суті перпендикулярні вигнутій передній поверхні 9 і вигнутій задній поверхні 10, і нижню панель 12, розташовану перпендикулярно передній, задній і бічній поверхням, відповідно 9, 10 і 11. Кришка 8 включає вигнуту передню поверхню 13 і вигнуту задню поверхню 14, взаємно протилежні і по суті паралельні, а також дві взаємно протилежні і паралельні бічні поверхні 15, по суті перпендикулярні вигнутій передній поверхні 13 і вигнутій задній поверхні 14, і верхню панель 16, перпендикулярну передній, задній і бічній поверхням, відповідно 13, 14 і 15. Кришка 8 шарнірно приєднана до задньої поверхні 10 пачок 2 уздовж вигнутої заломленої лінії шарніра (повороту) 17 (фіг. 4), навколо якої кришка 8 повертається між відкритим положенням і закритим положенням, згаданими вище. Вигнуті передні поверхні 9 і 13 і бічні поверхні 11 і 15 корпусів ємності 6 і кришка 8 мають відповідні вільні кромки 9а, 13а, 11а і 15а (фіг. 4), навколо яких утворена лінія 46 стику (межі) між кришкою 8 і корпусом 6 ємностей (фіг. 3). Як показано на фіг. 4, тверда вигнута пачка 2 містить підсилюючий внутрішній каркас 5, прикріплений до внутрішньої частини корпусу ємності 6, 7 яка містить ділянку 5а, розташовану усередині корпусу ємності 6, і решту ділянки 5b, яка виступає за відкритий верхній кінець 7 і функціонує, як опорний і обмежуючий елемент для кришки 8 в закритому положенні. Хоча внутрішній каркас 5 не показаний в деталях, слід розуміти, що існує множина варіантів внутрішнього каркаса, який можна використовувати із дійсним винаходом. Вигнута пачка 2, показана на фіг. 3 і 4, просто дана як приклад вигнутих пачок загалом, і слід розуміти, що існує множина варіантів вигнутих пачок, які можуть бути використані з кінцевими клапанами за дійсним винаходом. Як показано на фіг. 2, отримана висіканням заготовка 1 по суті прямокутна за формою відносно поздовжньої осі 41 симетрії і складається по суті з трьох ділянок, розташованих уздовж однієї і тієї ж осі 41, а саме задньої секції А, передньої і бічної секцій В і секції С, що накладається. Заготовка 1, показана на фіг. 2, також містить дві паралельні кромки 49 і 50. Кромки 49 і 50 утворюють заздалегідь ослаблені лінії згину 51 для різних панелей, причому ці панелі утворюють і підсилюють різні поверхні ємності 6 і кінця 8. Як показано на фіг. 2, 3, 4 і 5, відносно задньої секції А, вигнуті відігнуті лінії 17 шарніра забезпечують обертання кришки 8 з її відкритого і закритого положень і ділить вигнуті задні поверхні на 10 і 14. Також, відносно передньої і бічної секцій В, лінія 46, що проривається, стику ділить і обкреслює дві ділянки вигнутих передніх поверхонь 9, 13 і округлених бічних поверхонь 11, 15, що створюють межу між кришкою 8 і корпусом ємності 6. Секція С, що накладається, як показано на фіг. 2 і 5, є секцією для накладання ділянки задньої вигнутої секції А для формування вигнутої упаковки по суті у формі паралелепіпеда, як показано на фіг. 3 і 4. Накладання секції С, що накладається, і задньої секції А дозволяє сумістити відігнуту лінію 45 із вигнутою відігнутою лінією 17 шарніра, щоб відкрити і закрити кришку 8. Хоча вони не показані на фіг. 2, панелі 9, 10 і 11 можуть бути відокремлені великим числом паралельних відігнутих ліній заздалегідь відігнутої ділянки згину з множиною взаємно паралельних відігнутих ліній, що проходять між поздовжніми кромками 49 і 50. Коли паралельні відігнуті лінії присутні, вони допомагають сформувати ємність 6 і кришку 8 з округленими кромками. Як додатково показано на фіг. 2, 4 і 5, дві паралельні кромки 49 і 50 містять заздалегідь ослаблені лінії 51 згину, які приєднані з різними клапанами і кінцевими панелями, причому ці панелі утворюють або підсилюють різні поверхні. До кришки 8 приєднані верхня панель 16, два верхні бічні клапани 18 і кінцевий клапан 20 вигнутої пачки. У корпусі 6 ємностей приєднані нижня панель 12, два нижні бічні клапани 19 і кінцевий клапан 20 вигнутої пачки. Бічні клапани 18 і 19 розташовані симетрично на одній з бічних сторін і центровані на кожній верхній панелі 16 або нижній панелі 12 і проходять від кожної поздовжньої кромки 49 і 50, відповідно. Верхня панель 16 і нижня панель 12 приєднані і центровані приблизно в серединній точці лінії 46 95278 8 стику і проходять від кожної поздовжньої кромки 49 і 50, відповідно. Кінцевий клапан 20 вигнутої пачки і центрований на задніх поверхнях 10 і 14 і розташований від безперервної внутрішньої кромки 26 кожної із задніх поверхонь 10, 14, і проходить від кожної поздовжньої кромки 49, 50, відповідно. Кінцевий клапан 20 вигнутої пачки показаний на фіг. 2 і 6А в конфігурації до деформації на отриманій висіканням заготовці 1. При формуванні вигнутої сигаретної пачки 2 (фіг. 3, 4 і 5) кінцевий клапан 20 вигнутої пачки когезійно прикріплюють адгезивом, а також верхню панель 16, і нижню панель 12 відповідно до корпусу ємності 6 або кришки 8 сигаретної пачки. Типові кінцеві клапани попереднього рівня техніки, що проходить від плоских поверхонь сигаретної пачки, не створюють натягнення, прикладеного до кінцевого клапана при формуванні пачки, проте кінцевий клапан 20 вигнутої пачки за дійсним винаходом містить області 32, 34 розширення, що дозволяють ослабити натягнення, що створюється вигином поверхні в вигнутій сигаретній пачці 2, від якої він відходить (фіг. 5 і 6Б). Кінцевий клапан 20 вигнутої пачки, як показано на фіг. 2 і 6А містить, але без обмеження, п'ять панелей 27, взаємозв'язаних і утворених розрізом. Розрізи 21 і 22 проходять від внутрішньої безперервної кромки 26, яка співпадає з кожною відповідною поздовжньою кромкою 49, 50 задніх поверхонь 10, 14 і проходить до протилежної зовнішньої безперервної кромки 25 кінцевого клапана вигнутої пачки, проте без розриву зовнішньої безперервної кромки 25. Лінія 51 згину задніх поверхонь 10, 14 співпадає з внутрішньою безперервною кромкою 26 кінцевого клапана 20 вигнутої пачки. Два розрізи 23, 24 по суті паралельні лініям згину 51 і проходять від кожної відповідної по суті перпендикулярної кромки 28 кінцевого клапана 20 вигнутої пачки до кожного відповідного розрізу 21 і 22, без розриву межі розрізів 21, 22. Розрізи 23 і 24, з іншого боку, не розривають кожну відповідну по суті перпендикулярну кромку 28 кінцевого клапана 20 вигнутої пачки. Кінцевий клапан 20 вигнутої пачки показаний на фіг. 4, 5 і 6Б в деформованій конфігурації в результаті вигину задньої поверхні 10 корпусів пачки (ємності) і задньої поверхні 14 кришок і згину кінцевого клапана 20 вигнутої пачки відносно лінії 51 згину в положення для фіксації до відповідної верхньої панелі 16 і нижньої панелі 12. Показаний на фіг. 6А і 6Б варіант здійснення кінцевого клапана 20 вигнутої пачки показаний з панелями 27, додатково утвореними у вигляді 27А, 27В, 27С, 27D і 27Е. Панелі 27 кінцевого клапана 20 вигнутої пачки приєднані в декількох точках 30, тим самим панелі 27 кінцевого клапана 20 вигнутої пачки взаємно сполучені. Комбінація розрізів 21 і 23 створює верхню ліву бічну панель 27А і нижню ліву бічну панель 27В. Комбінація розрізів 21 і 22 створює центральну панель 27С. Комбінація розрізів 22 і 24 створює верхню праву бічну панель 27D і нижню праву бічну панель 27Е. Зовнішня безперервна кромка 25 створена взаємним зв'язком в декількох точках 30 панелей 27А, 27С і 27D. Внутрішня безперервна кромка 26 створена взаємним зв'язком в декількох точках 30 панелей 27В, 27С і 27Е. 9 Як показано на фіг. 4, 5, 6А і 6Б, комбінація розрізів 21, 22, 23 і 24 створює закриті трикутні області 32 розширення і відкриті трикутні області 34 розширення, що забезпечують деформацію, що ослабляє натягнення кінцевого клапана 20 вигнутої пачки. Розріз 23 забезпечує відкриту трикутну область 34 розширення між верхньою лівою бічною панеллю 27А і нижньою лівою бічною панеллю 27В. Розріз 24 також забезпечує відкриту трикутну область 34 розширення між верхньою правою бічною панеллю 27D і нижньою правою бічною панеллю 27В. Кожна з відкритих трикутних областей 34 розширення, створена кожним відповідним розрізом 23, 24, не містить безперервної граничної кромки. Закрита трикутна область 32 розширення розташована на обох бічних сторонах центральної панелі 27С. Одна закрита трикутна область 32 розширення, отримана розрізом 21, розташована між панелями 27А, 27В і 27С. Інша закрита трикутна область 32 розширення, отримана розрізом 22, розташована між панелями 27D, 27Е і 27С. Кожна із закритих трикутних областей 32 розширення містить безперервну граничну кромку, створену комбінацією центральної панелі 27С і однієї з верхньої і нижньої лівої бічної панелей 27А, 27В, відповідно, або верхньої і нижньої правої бічної панелей 27D, 27Е, відповідно. Кінцевий клапан 20 вигнутої пачки містить взаємозв'язані панелі 27, які взаємозв'язані у відповідних точках 30 для підтримки безперервності між панелями 27 і створюють коротший кінцевий клапан в порівнянні з окремим кінцевим клапаном 60 попереднього рівня техніки (фіг. 1А і 10). Взаємозв'язок панелей 27 в декількох точках 30 за дійсним винаходом мінімізує загальний зовнішній периметр кінцевого клапана вигнутої пачки, зменшує загальне охоплення площі поверхні кінцевого клапана вигнутої пачки і забезпечує, щоб кінцевий клапан вигнутої пачки по суті залишався цілісним. Це 95278 10 знижує вірогідність того, що буде захоплений або відірваний кінцевий клапан вигнутої пачки під час переміщення стаціонарних частин під час збірки пачки. Інша перевага підтримки взаємозв'язку панелей 27 при деформації кінцевого клапана 20 вигнутої пачки полягає в тому, що кінцевий клапан вигнутої пачки продовжує зберігати зовнішню безперервну кромку 25, яка мінімізує захоплення і відрив кінцевого клапана вигнутої пачки при машинному виготовленні. Також, кінцевий клапан 20 вигнутої пачки по суті є єдиним взаємозв'язаним клапаном замість трьох розширених панелей 62 попереднього рівня техніки (фіг. 1Б), що дозволяє по суті точне розміщення і поводження з кінцевим клапаном вигнутої пачки під час збірки пачки. Ще однією перевагою є те, що нанесення клею точніше і ефективніше, оскільки взаємозв'язані панелі 27 кінцевого клапана 20 вигнутої пачки є меншої площі для охоплення, ніж розширені кінцеві клапани попереднього рівня техніки (фіг. 1А і 1Б), і підтримують точність позиціонування під час нанесення клею. Це мінімізує зазори, коли надлишок клею може бути втрачений або неправильно нанесений на панелі. Хоча кінцевий клапан 20 вигнутої пачки показаний на кресленнях детально, він представлений просто для прикладу одного варіанту здійснення дійсного винаходу. Існує багато варіантів за числом і формою панелей 27 і числом точок 30 взаємозв'язку, які можна використовувати за дійсним винаходом для підтримки панелей 27 взаємозв'язаними для використання на вигнутих поверхнях пачок. Зрозуміло, що хоча були показані і описані деякі варіанти здійснення дійсного винаходу, він не обмежується ними, окрім обмежень, включених в наступній формулі винаходу з урахуванням теорії еквівалентів. 11 95278 12 13 95278 14 15 95278 16 17 Комп’ютерна верстка Л.Литвиненко 95278 Підписне 18 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
