Рідка гербіцидна композиція

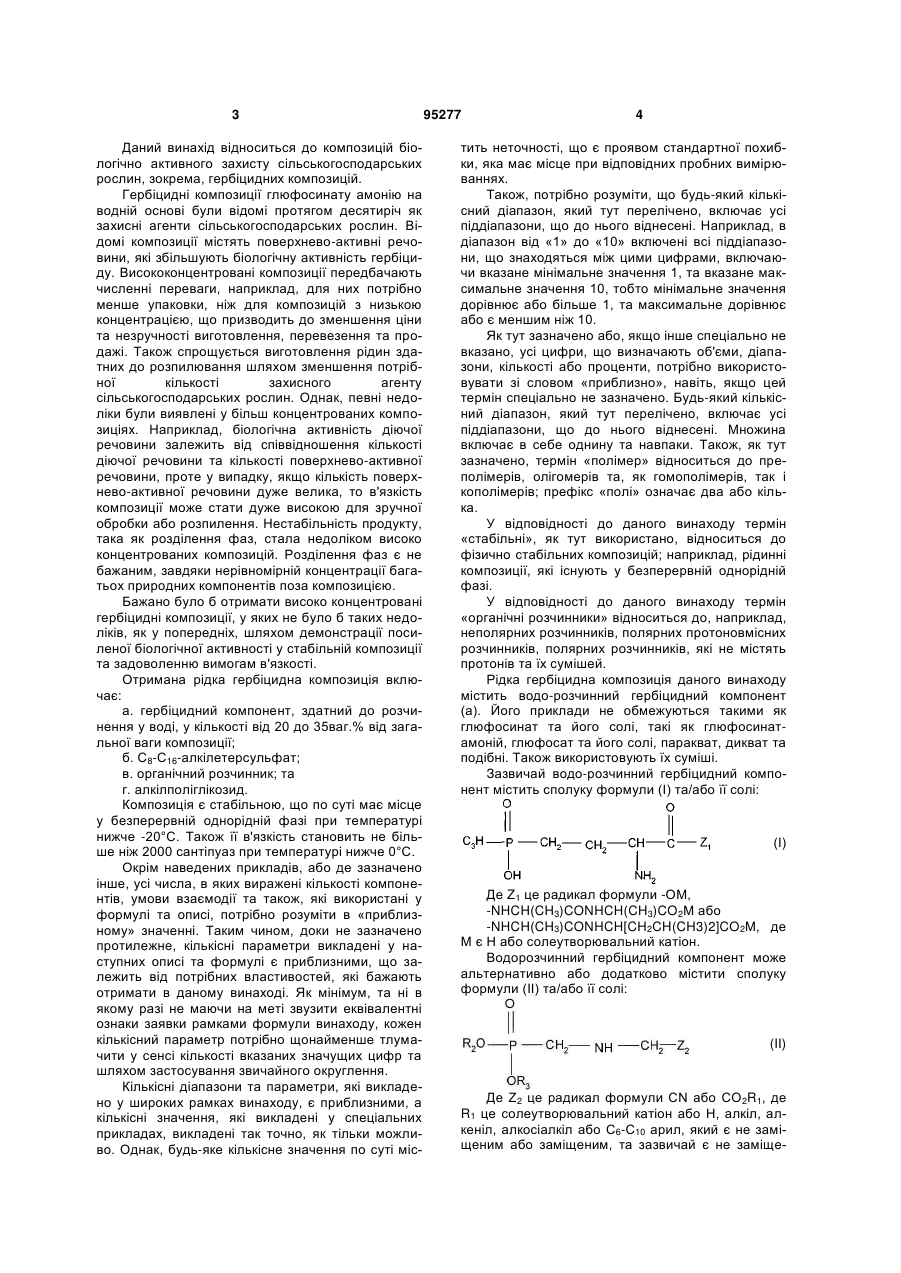

1. Рідка гербіцидна композиція, яка містить: а) від 20 до 35 мас.% від загальної маси композиції водорозчинного гербіцидного компонента, вибраного із групи, що включає глюфосинати та їх солі, б) від 3 до 35 мас.% від загальної маси композиції солі лаурилетерсульфату; в) від 1 до 20 мас.% від загальної маси композиції органічного розчинника, вибраного з групи: тетрагідрофурфурилового спирту або суміші тетрагідрофурфурилового спирту та ізопропанолу, або суміші тетрагідрофурфурилового спирту та 1бутанолу, або суміші дипропіленгліколю та ізопропанолу; та г) від 1 до 15 мас.% від загальної маси композиції С6-С16-алкілполіглікозиду. 2. Рідка гербіцидна композиція за п. 1, яка містить: а) від 20 до 30 мас.% від загальної маси композиції водорозчинного гербіцидного компонента, вибраного із групи, що включає глюфосинати та їх солі, б) від 10 до 30 мас.% від загальної маси композиції солі лаурилетерсульфату; 2 (19) 1 3 Даний винахід відноситься до композицій біологічно активного захисту сільськогосподарських рослин, зокрема, гербіцидних композицій. Гербіцидні композиції глюфосинату амонію на водній основі були відомі протягом десятиріч як захисні агенти сільськогосподарських рослин. Відомі композиції містять поверхнево-активні речовини, які збільшують біологічну активність гербіциду. Висококонцентровані композиції передбачають численні переваги, наприклад, для них потрібно менше упаковки, ніж для композицій з низькою концентрацією, що призводить до зменшення ціни та незручності виготовлення, перевезення та продажі. Також спрощується виготовлення рідин здатних до розпилювання шляхом зменшення потрібної кількості захисного агенту сільськогосподарських рослин. Однак, певні недоліки були виявлені у більш концентрованих композиціях. Наприклад, біологічна активність діючої речовини залежить від співвідношення кількості діючої речовини та кількості поверхнево-активної речовини, проте у випадку, якщо кількість поверхнево-активної речовини дуже велика, то в'язкість композиції може стати дуже високою для зручної обробки або розпилення. Нестабільність продукту, така як розділення фаз, стала недоліком високо концентрованих композицій. Розділення фаз є не бажаним, завдяки нерівномірній концентрації багатьох природних компонентів поза композицією. Бажано було б отримати високо концентровані гербіцидні композиції, у яких не було б таких недоліків, як у попередніх, шляхом демонстрації посиленої біологічної активності у стабільній композиції та задоволенню вимогам в'язкості. Отримана рідка гербіцидна композиція включає: а. гербіцидний компонент, здатний до розчинення у воді, у кількості від 20 до 35ваг.% від загальної ваги композиції; б. С8-С16-алкілетерсульфат; в. органічний розчинник; та г. алкілполіглікозид. Композиція є стабільною, що по суті має місце у безперервній однорідній фазі при температурі нижче -20°С. Також її в'язкість становить не більше ніж 2000 сантіпуаз при температурі нижче 0°С. Окрім наведених прикладів, або де зазначено інше, усі числа, в яких виражені кількості компонентів, умови взаємодії та також, які використані у формулі та описі, потрібно розуміти в «приблизному» значенні. Таким чином, доки не зазначено протилежне, кількісні параметри викладені у наступних описі та формулі є приблизними, що залежить від потрібних властивостей, які бажають отримати в даному винаході. Як мінімум, та ні в якому разі не маючи на меті звузити еквівалентні ознаки заявки рамками формули винаходу, кожен кількісний параметр потрібно щонайменше тлумачити у сенсі кількості вказаних значущих цифр та шляхом застосування звичайного округлення. Кількісні діапазони та параметри, які викладено у широких рамках винаходу, є приблизними, а кількісні значення, які викладені у спеціальних прикладах, викладені так точно, як тільки можливо. Однак, будь-яке кількісне значення по суті міс 95277 4 тить неточності, що є проявом стандартної похибки, яка має місце при відповідних пробних вимірюваннях. Також, потрібно розуміти, що будь-який кількісний діапазон, який тут перелічено, включає усі піддіапазони, що до нього віднесені. Наприклад, в діапазон від «1» до «10» включені всі піддіапазони, що знаходяться між цими цифрами, включаючи вказане мінімальне значення 1, та вказане максимальне значення 10, тобто мінімальне значення дорівнює або більше 1, та максимальне дорівнює або є меншим ніж 10. Як тут зазначено або, якщо інше спеціально не вказано, усі цифри, що визначають об'єми, діапазони, кількості або проценти, потрібно використовуватизі словом «приблизно», навіть, якщо цей термін спеціально не зазначено. Будь-який кількісний діапазон, який тут перелічено, включає усі піддіапазони, що до нього віднесені. Множина включає в себе однину та навпаки. Також, як тут зазначено, термін «полімер» відноситься до преполімерів, олігомерів та, як гомополімерів, так і кополімерів; префікс «полі» означає два або кілька. У відповідності до даного винаходу термін «стабільні», як тут використано, відноситься до фізично стабільних композицій; наприклад, рідинні композиції, які існують у безперервній однорідній фазі. У відповідності до даного винаходу термін «органічні розчинники» відноситься до, наприклад, неполярних розчинників, полярних протоновмісних розчинників, полярних розчинників, які не містять протонів та їх сумішей. Рідка гербіцидна композиція даного винаходу містить водо-розчинний гербіцидний компонент (а). Його приклади не обмежуються такими як глюфосинат та його солі, такі як глюфосинатамоній, глюфосат та його солі, паракват, дикват та подібні. Також використовують їх суміші. Зазвичай водо-розчинний гербіцидний компонент містить сполуку формули (І) та/або її солі: (І) Де Z1 це радикал формули -ОМ, -NHCH(CH3)CONHCH(CH3)CO2M або -NHCH(CH3)CONHCH[CH2CH(CH3)2]CO2M, де М є Н або солеутворювальний катіон. Водорозчинний гербіцидний компонент може альтернативно або додатково містити сполуку формули (II) та/або її солі: (II) Де Z2 це радикал формули CN або CO2R1, де R1 це солеутворювальний катіон або Н, алкіл, алкеніл, алкосіалкіл або С6-С10 арил, який є не заміщеним або заміщеним, та зазвичай є не заміще 5 95277 6 ним або заміщеним одним або кількома радикавід 1 до 6 атомів вуглецю, такі як, наприклад, мелами, такими як алкіл, алкоксі, галоген, CF3, NO2 танол, етанол, пропанол, ізопропанол та бутанол, та CN; та де R2 та R3 кожен незалежно є Н, алкіабо поліатомні спирти, такі як етиленгліколь, пролом або С6-С10 арилом, який є не заміщеним або піленгліколь, дипропіленгліколь та гліцерол; етери, заміщеним, та зазвичай є не заміщеним або замітакі як діетиловий етер, тетрагідрофуран (ТГФ) та щеним одним або кількома радикалами, такими як діоксан; алкіленглікольмоноалкіл та діалкіл етери, алкіл, алкоксі, галоген, CF3, NO2 та CN, або біфетакі як, наприклад, пропіленглікольмонометил ніл або солеутворювальний катіон. Зазвичай, раетер, пропіленглікольмоноетил етер, етиленглікодикали, які містять вуглець, які визначені як R2 та льмонометил та моноетил етер, диглім та тетрагR3 мають до 10 атомів вуглецю, зазвичай до 6 лім; аміди, такі як диметилформамід (ДМФ), димеатомів вуглецю. тилацетамід, диметилкапріламід, ® Звертаємо увагу на те, що сполука формули диметилкапрамід (HALLCOMID ), N(І) містить асиметричний атом вуглецю. Винайшли, алкілпірролідони; кетони, такі як ацетон, циклогекщо L-енантіомер є біологічно активним ізомером. санон, ацетофенон, бутиролактон; естери на осТому формула (І) повинна містити усі стереоізонові гліцерину та карбонових кислот, такі як гліцемери та їх суміші, зокрема рацемат, та біологічно рин моно-, ді- та триацетат, естери фталевої активний енантіомер в кожному випадку. Приклади кислоти, етил лактат, 2-етилгексил лактат; лактаактивних компонентів формули (І) включають ми; вуглецеві діестери; нітрили, такі як ацетонітглюфосинат та/або його амонійну сіль, так як у рил, пропіонітрил, бутиронітрил та бензонітрил; рацемічній суміші; наприклад, 2-аміносульфоксиди та сульфони, такі як диметилсуль4[гідроксі(метил)фосфіноїл]бутанова кислота та її фоксид (ДМСО) та сульфолан; карбонати, такі як амонійна сіль, L-енантіомер глюфосинату та його пропілен або бутилен карбонат. Також придатні амонійна сіль або інші солі, такі як солі калію, накомбінації різних розчинників, які додатково містрію, діетиламіну, триетиламіну, біланотять спирти, такі як метанол, етанол, n- та ізопрофос/біалафос; наприклад, L-2-аміно-4панол, та n-, ізо-, терт- та 2-бутанол. [гідроксі(метил)фосфіноїл]бутаноїл-L-аланініл-LРозчинники, які найбільш часто використовуаланін та його натрієва сіль. ються у композиції даного винаходу, включають Водорозчинний гербіцидний компонент присуокремі розчинники або суміші розчинників, які петній у композиції даного винаходу у кількості від 20 реважно змішуються з водою, для підтримання до 35ваг.%, зазвичай від 20 до 30ваг.%, та більш стабільності фази композиції. Органічний розчинзазвичай від 22 до 28ваг.%, від загальної ваги ник присутній у композиції даного винаходу у кількомпозиції. Звертаємо увагу, що завдяки тому, що кості від 1 до 20ваг.%, часто від 3 до 10ваг.% від водорозчинний гербіцидний компонент зазвичай загальної ваги композиції. на 50ваг.% є водним розчином, тому водорозчинАлкілполіглікозиди (д), використовуються у ний гербіцидний компонент зазвичай забезпечує даному винаході відповідають формулі (III): відповідну кількість води. Числа у вищенаведених R4O(R5O)b(Z3)a (III) діапазонах відображають тільки кількість гербіциде R4 це моно валентний органічний радикал, ду, а не загальну кількість розчину. За необхідносякий містить від 6 до 30 атомів вуглецю; R5 це двоті можна додати додаткову кількість води. валентний алкілен радикал, який містить від 2 до 4 Композиція даного винаходу додатково вклюатомів вуглецю; Z3 залишок глюкози, який містить чає алкілетерсульфат (б). Алкілетерсульфати завід 5 до 6 атомів вуглецю; b це число в діапазоні галом визначаються як солі сульфатних аддуктів від 0 до 12; та а це число в діапазоні від 1 до 6. етиленоксиду з жирними спиртами, які містять від Алкілполіглікозиди не обмежуються такими прик® 8 до 16 атомів вуглецю. Алкілетерсульфати, виколадами як поверхнево-активні речовини APG , ® ® ристані у композиції даного винаходу, є комерційAGNIQUE або AGRIMUL , які є комерційно достуно доступними та можуть містити лінійну аліфатипними від Cognis Corporation, Cincinnati, Ohio; почну групу, яка містить від 8 до 16 атомів вуглецю, верхнево-активні речовини Atlox від Uniqema, New зазвичай від 12 до 16 атомів вуглецю. Рівень етокCastle, DE 19720; або AG поверхнево-активні ресилірування становить від 1 до 10моль етиленокчовини від AKZO NOBEL Surface Chemistry, LLC, сиду, зазвичай від 2 до 4моль етиленоксиду. Притакі як: клади включають лаурил етер сульфат, амонійний 1. AGNIQUE PG 8105 Surfactant - це алкілполілаурил етер сульфат та інші солі лаурил етер суглікозид, у якому алкільна група містить від 8 до 10 льфату. Алкілетерсульфатом, що найбільш часто атомів вуглецю та середній рівень полімеризації використовують у композиції даного винаходу, є якого становить приблизно 1,5. лаурил етер сульфат натрію (ЛЕСН); який поста2. AGNIQUE PG 8166 Surfactant - це алкілполічається як приблизно 70% активний розчин, видіглікозид, у якому алкільна група містить від 8 до 16 лений як з овочевих, так і з нафтових джерел. атомів вуглецю та середній рівень полімеризації Алкілетерсульфат присутній у композиції даякого становить приблизно 1,6. ного винаходу у кількості від 3 до 35ваг.%, часто 3. AGNIQUE PG 266 Surfactant - це алкілполігвід 10 до 30ваг.%, більш часто від 20 до 30ваг.% лікозид, у якому алкільна група містить від 12 до від загальної ваги композиції. 16 атомів вуглецю та середній рівень полімеризаКомпозиція даного винаходу додатково вклюції якого становить приблизно 1,6. чає органічний розчинник (с). Придатні розчинники 4. AGNIQUE PG 9116 Surfactant - це алкілполівключають циклічні спирти, такі як тетрагідрофурглікозид, у якому алкільна група містить від 9 до 11 фуриловий спирт; аліфатичні спирти, такі як спиратомів вуглецю та середній рівень полімеризації ти, які містять від 1 до 12 атомів вуглецю, зазвичай якого становить приблизно 1,6. 7 95277 8 5. AGNIQUE PG 264-U Surfactant - це алкілпоКомпозиція даного винаходу необов'язково ліглікозид, у якому алкільна група містить від 12 до включає допоміжні агенти, які зазвичай використо16 атомів вуглецю та середній рівень полімеризавують у гербіцидних композиціях та відомі спеціації якого становить приблизно 1,4. лістам. Приклади включають змочувальні агенти, 6. AGNIQUE PG 8107 Surfactant - це С8-С16диспергатори, емульгатори, пенетранти, стабілізаалкілполіглікозид, у якому алкільна група містить тори, антифризи та інгібітори випаровування, такі від 8 до 16 атомів вуглецю та середній рівень пояк гліцерин та етилен або пропіленгліколь, сорбілімеризації якого становить приблизно 1,7. тол, лактат натрію, наповнювачі, основи, барвни7. AL 2575 / AL 535 Surfactant - це С8-С11ки, зокрема пігменти та/або фарбники, модифікаалкілполіглікозид, у якому алкільна група містить тори рН (буфери, кислоти та луги), солі, такі як від 8 до 11 атомів вуглецю та HLB=12-13. солі кальцію, магнію, амонію, калію, натрію та/або 8. Akzo Nobel AG 6202, AG 6206 або AG 6210 хлоридів заліза, добрива, такі як сульфат амонію surfactants - це переважно розгалужений 2та нітрат амонію, сечовина та піногасники. етилгексил С8; лінійний гексил С6; та лінійні С8-С10 Придатні піногасники включають усі звичайні алкілполіглікозиди. піногасники, включаючи піногасники на основі Алкілполіглікозид зазвичай є С6-С16 алкілполікремнію та на основі перфторалкіл фосфінової та глікозидом. Найбільш часто використовувані у дафосфонової кислоти, зокрема піногасники на осному винаході алкілполіглікозиди відповідають нові кремнію, такі як наприклад, олії на основі креформулі III, де R4 це моновалентний органічний мнію. радикал, який містить від 8 до 10 атомів вуглецю; Найбільш часто використовуваними піногасниb дорівнює 0; та а це число в діапазоні від 1 до 3, ками є піногасники з групи лінійних полідиметилзазвичай від 1,5 до 1,7, часто 1,6. силоксанів, які мають середній рівень динамічної Кількість алкілполіглікозиду у композиції данов'язкості, виміряний при температурі 25°С, у діапаго винаходу становить від 1 до 15ваг.%, часто від зоні від 1000 до 8000мПа (мПа=міліпаскаль/сек), 6 до 12ваг.% від загальної ваги композиції. зазвичай від 1200 до 6000мПа та містять кремній. Рідкі гербіцидні композиції даного винаходу Кремній включає полікремнієві кислоти, метаможуть бути на водній основі або на основі розкремнієва кислота, орто-кремнієва кислота, силікачинника, проте зазвичай вони є водними. гель, гелі кремнієвої кислоти, кізельгур, осаджений У композиції даного винаходу вагове співвідSiO2 тощо. ношення водорозчинного гербіцидного компонента Піногасники з групи лінійних полідиметилсило(а) до алкілетерсульфата (б) знаходиться в діапаксанів містять як основний ланцюг сполуку формузоні від 1:0,2 до 1:5,0, часто від 1:0,8 до 1:1,2. ли НО—[Si(CH3)2—О--]n--Н, в якій кінцеві групи є Окрім цього, вагове співвідношення водомодифікованими, наприклад, етерифікацією або розчинного гербіцидного компонента (а) до органіприєднані до груп -Si(CH3)3. Піногасники такого чного розчинника (с) знаходиться в діапазоні від типу не обмежуються такими прикладами: ® 1:0,02 до 1:1, часто від 1:0,1 до 1:0,3. Не бажаючи RHODORSIL Antifoam 416 (Rhodia) та ® прив'язуватись до теорії, винайшли, що підтриRHODORSIL Antifoam 481 (Rhodia). Іншими при® мання співвідношень різних інгредієнтів у цих діадатними піногасниками є RHODORSIL 1824, пазонах підвищує біологічну активність гербіцидANTIMUSSOL 4459-2 (Clariant), Defoamer V 4459 ного компонента у порівнянні з тим, коли його (Clariant), SE Visk та AS EM SE 39 (Wacker). Кремвикористовують самостійно, без урахування стабінієві олії також можна використовувати у формі льності композиції. Більш того, рівень в'язкості емульсій. також можна підтримувати у потрібному діапазоні. Даний винахід у подальшому описують з поНа відміну від концентрованих гербіцидних силаннями на наступні приклади. Приклади є тількомпозицій, які відомі в галузі, композиція даного ки ілюстрацією винаходу, проте не обмежують винаходу є водночас стабільною та здатною до його. Доки не вказано інше, усі частини обліковурозпилювання при широкому діапазоні темпераються по вазі. тур. В'язкість композиції зазвичай становить не Приклади більше ніж 2000 сантіпуаз, часто не більш ніж 1500 Наступні приклади (1-9) ілюструють виготовсантіпуаз, найчастіше не більш ніж 1000 сантіпуаз лення різних гербіцидних композицій, з комбінаціпри температурах нижче 0°С. В'язкість вимірюють ями співрозчинників та алкілполіглікозидів, та їх будь-яким відомим спеціалісту способом, наприсумісні ефекти на стабільність. Приклади 1,3 та 7 клад, використовуючи Brookfield Synchro-lectric ілюструють винахід, у той час як Приклади 2,4-6,8 Model LTV Viscometer. Уявну в'язкість вимірюють та 9 є порівняльними. Компоненти змішували у спочатку перемішуванням зразка скляною паличзручному сосуді при кімнатній температурі у перекою протягом 10 секунд, потім поміщають зразок у ліченому порядку та оставляли для розділення апарат, вмикають його та вимірюють показник пісфаз при кімнатній температурі. Звертаємо увагу, ля 3 поворотів вимірювального циферблату. Защо компоненти можна змішати в іншому порядку, звичай вимірювання проводять шляхом повертаннаприклад, гербідиц додають до сосуду з розчиння шпинделя №3 при 30об/хв,однак, як відомо ником, у результаті розділення фаз не трапляєтьспеціалістам, використовують різні вимірювальні ся. циферблати та різні швидкості обертання, в залежності від в'язкості зразка. 9 Глюфосинат 50% ЛЕСН (Лауріл етер сульфат натрію) 70% 1 BREAK THRU S200 ТГФС (Тетрагідро-фурфуриловий спирт) Пропіленгліколь монометил етер дипропіленгліколь ізопропанол ізобутанол 1-бутанол 2 AKZO 6206 лінійний гексилполіглікозид 3 AKZO 6202 2-етилгексилполіглікозид 4 AL 2575 С8-С11 алкілполіглікозид Ксилен сульфонат натрію 40% водн. Толуол сульфонат натрію 40% водн. Сульфат амонію, в гранулах 5 FLUOWET РL80В Деіонізована вода Розділ фаз зразка 95277 1 44,00 38,00 1,00 7,00 10 2 44,00 38,00 1,00 7,00 3,00 3,00 5,00 5,00 1,75 3 4 5 6 7 8 9 44,00 44,00 44,00 44,00 44,00 44,00 44,00 38,00 38,00 38,00 38,00 38,00 38,00 38,00 1,00 1,00 1,00 1,00 1,00 1,00 1,00 7,00 7,00 7,00 7,00 7,00 7,00 7,00 3,00 3,00 3,00 3,00 3,00 3,00 3,00 5,00 5,00 5,00 5,00 5,00 5,00 5,00 1,75 1,75 1,75 1,75 1,75 0,70 0,70 0,25 0,25 0,25 0,25 0,25 0,25 0,25 1,05 1,05 0,70 0,25 1,05 РЕЗУЛЬТАТИ: немає є немає 0,25 є є є немає є є 1 Етоксиліруваний трисилоксан доступний від Degussa Corporation Лінійний гексилполіглікозид доступний від Akzo Nobel AG 3 2-етилгексил розгалужений поліглікозид доступний від Akzo Nobel 4 С8-С11 алкілполіглікозид, алкільна група якого містить від 8 до 11 атомів вуглецю та HLB дорівнює 1213 5 Піногасник доступний від Clariant 2 Приклади 10-12 Приклади 10-12 показують отриманий ефект від дипропіленгліколю з різними ко-розчинниками. Приклад 10 є композицією даного винаходу, у той час як приклади 11 та 12 є порівняльними. 10 КОМПОНЕНТ: Глюфосинат 50% SLES 70% BREAK THRU S200 дипропіленгліколь ізопропанол ізобутанол 1-бутанол AKZO 6206 лінійний гексилполіглікозид AKZO 6202 2-етилгексил поліглікозид AL 2575 С8-С10 алкілполіглікозид Ксилен сульфонат натрію 40% водн. Толуол сульфонат натрію 40% водн. 1 PLANTAPON CMGS FLUOWET PL80B ЗАГАЛЬНЕ: 11 гр. 88,00 76,00 2,00 14,00 6,00 5,00 Піногасник доступний від Cognis-Care Chemicals % 44,00 38,00 1,00 7,00 3,00 6,00 10,00 10,00 1,75 3,50 0,25 100,00 0,50 200,00 10,00 1,75 3,50 0,25 0,50 100,00 200,00 РЕЗУЛЬТАТИ: В'язкість; сантіпуаз -кімнатна температура 140 Поява розділу фаз -кімнатна температура немає розділу фаз НТ- не тестувались, у зв'язку з вивченням розділення фаз зразків 1 12 гр. 88,00 76,00 2,00 14,00 5,00 5,00 гр. 88,00 76,00 2,00 14,00 6,00 % 44,00 38,00 1,00 7,00 3,00 % 44,00 38,00 1,00 7,00 3,00 1,75 3,50 0,25 100,00 0,50 200,00 НТ є розділ фаз НТ є розділ фаз 11 95277 Приклад 13 (порівняльний) Кожна композиція у наступному прикладі містить компоненти, по вазі: Глюфосинат 50% концентрат 49 1 BREAK THRU 9903 піногасник 0,8 BREAK THRU S200 поверхнево-активний 2 кремній 0,6 Гідроксид калію 50% розчин 0,12 1,2 доступні від Degussa Corporation Приклад 13а 136 13в 13г 13д 13є 13ж 13з 13і 13ї ЛЕСН AL 2575 ТГФС розчин % % % 37,24 5,5 6,74 35,62 4,5 9,36 34 5,5 9,98 34 4,5 10,98 34 3,5 11,98 37,24 3,5 8,74 36,43 5 8,05 35,08 3,5 10,9 36,16 3,5 9,82 35,08 5,5 8,9 % розділення фаз 1,8 17,8 10,9 12,96 23,6 12,7 10,7 21,8 16,1 7,4 У той час як кожна суміш з вищенаведених показувала певний рівень розділення фаз, менший рівень розділення фаз був там, де знижувався рівень ТГФС розчинника та підвищувався рівень поверхнево-активного АПГ. Процент розділення фаз вимірюють по висоті розділеної фази у зразку до загальної висоти зразка. Приклад 14 Комп’ютерна верстка Н. Лиcенко 12 Наступний приклад показує приготування гербіцидної композиції згідно з даним винаходом. Компоненти змішували в наступному порядку: КОМПОНЕНТ: Глюфосинат 50% 1 AGNIQUE SLES 270 2 AGNIQUE PG8105 ТГФС BREAK THRU S200 BREAK THRU AF 9903 Гідроксид калію 50% розчин D&C Red 17 ЗАГАЛЬНЕ: РЕЗУЛЬТАТИ: Глюфосинат г/л Глюфосинат фунтів/галон В'язкість сантіпуаз - кімнатна температура В'язкість сантіпуаз - 40°F/4,4°C В'язкість сантіпуаз - 32°F/0°C В'язкість сантіпуаз - 12°F/-10°C 1,2 доступні від Chemistry, LLC AKZO Ваг.% 48,600 34,544 9,850 5,500 0,600 0,800 0,100 0,006 100,000 NOBEL 280,00 2,335 216 640 788 5400 Surface У той час як конкретні варіанти виконання цього винаходу були описані вище з метою ілюстрації, фахівцю буде зрозуміло, що існує багато варіацій деталей даного винаходу, які можна зробити без відходу від рамок винаходу, як зазначено у формулі винаходу. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
