Спосіб керування системою газового двигуна і система газового двигуна

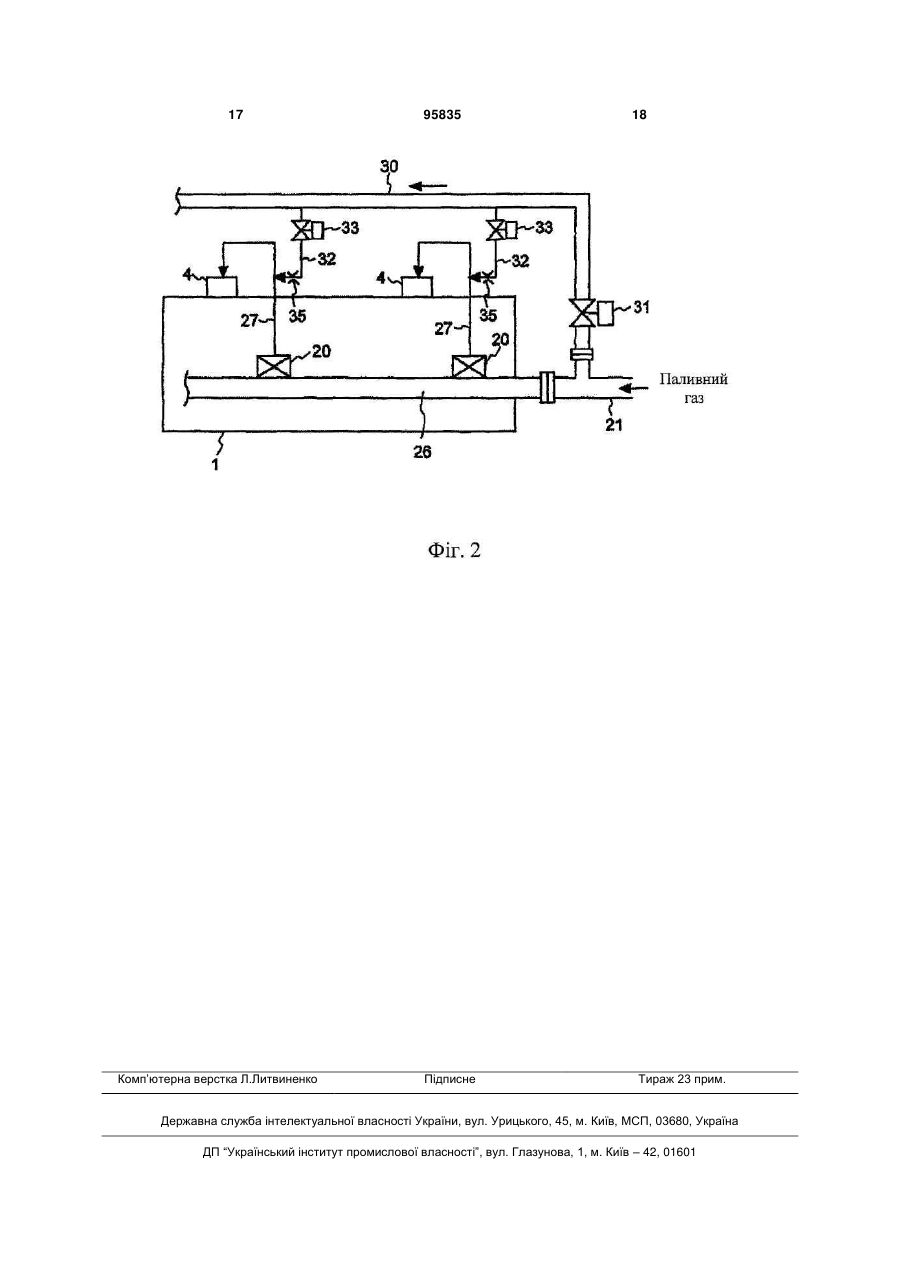

1. Спосіб керування системою газового двигуна, при якому повітря, яке подається через турбонагнітач, змішують з паливним газом, який проходить через лінію подачі паливного газу, і регулюють відносно кількості подачі палива за допомогою клапана регулювання витрати палива, і одержаний таким чином змішаний газ подають в камеру згорання для здійснення запалення і згорання в двигуні, який відрізняється тим, що включає етапи, на яких, у випадку, коли паливний газ має низьку теплотворність або вихідна потужність двигуна є високою, частину паливного газу відводять в лінії подачі паливного газу вище по потоку відносно клапана регулювання витрати палива, при цьому витрату паливного газу, який відводиться у відвідну лінію подачі газу, встановлюють такою, що дорівнює постійному значенню, яке менше значення витрати паливного газу в головній лінії подачі газу, подають паливний газ, який відводиться, в кожний із підвідних патрубків для наддувного повітря, які з'єднані, відповідно, з каналом для всмоктуваного повітря, що виконаний в кришці циліндра із відвідної лінії подачі газу через клапан регулювання відведення, який розміщений на відвідній лінії подачі газу і має двопозиційне регулювання, і потім в камеру згорання 2 (19) 1 3 95835 4 ються для перекриття проходження паливного газу. 3. Спосіб керування системою двигуна за п. 1, який відрізняється тим, що визначають міру відкриття клапана регулювання витрати палива і вихідну потужність двигуна, при цьому встановлюють, що паливний газ має низьку теплотворність або вихідна потужність двигуна є високою, якщо міра відкриття клапана регулювання витрати палива знаходиться в повністю відкритому стані, тоді як вихідна потужність двигуна має тенденцію зростати, і, відповідно, клапан регулювання відведення відкритий. 4. Спосіб керування системою двигуна за п. 1, який відрізняється тим, що вихідну потужність двигуна визначають за умови, що клапан регулювання відведення відкритий, причому встановлюють, що паливний газ має високу теплотворність або вихідна потужність двигуна знижується, якщо вихідна потужність двигуна стає не вищою за попередньо задане значення, і, відповідно, клапан регулювання відведення закритий. 5. Система газового двигуна, у якій повітря, що подається з турбонагнітача, змішується з паливним газом, що проходить через лінію подачі паливного газу, і регулюється відносно кількості подачі палива за допомогою клапана регулювання витрати палива, і отриманий таким чином змішаний газ подається в камеру згорання для здійснення запалення і згорання у двигуні, яка відрізняється тим, що лінія подачі газу розгалужена в головну лінію подачі газу, з'єднану з камерою згорання, і відвідну лінію подачі газу, відгалужену від розташованої вище по потоку сторони клапана регулювання витрати палива, витрата паливного газу, відгалуженого у відвідну лінію подачі газу, встановлена такою, що дорівнює постійному значенню, яке менше значення витрати паливного газу в головній лінії подачі газу, причому відвідна лінія подачі газу оснащена клапаном регулювання відведення із двопозиційним регулюванням для забезпечення можливості проходження паливного газу через відвідну лінію подачі газу за умови, що клапан регулювання відведення відкритий, при цьому система газового двигуна містить відгалуження відвідної лінії подачі газу для подачі паливного газу, відгалуженого за допомогою клапана регулювання відведення з відвідної лінії подачі газу в кожний з підвідних патрубків, для наддувного повітря, які з'єднані, відповідно, з каналом для всмоктуваного повітря, що виконаний у кришці циліндра, і відгалуження лінії подачі газу для подачі паливного газу в головній лінії подачі газу в кожен підвідний патрубок для наддувного повітря. 6. Система газового двигуна за п. 5, яка відрізняється тим, що відгалуження відвідної лінії подачі газу, з'єднане від відвідної лінії подачі газу з кожною з камер згорання, забезпечене газорегулюючим клапаном для регулювання витрати паливного газу. Дана заявка стосується способу керування газовим двигуном і системою газового двигуна, при цьому двигун забезпечений: турбонагнітачем або нагнітачем, через який повітря подається в двигун (далі в цій заявці, кожний раз, коли вживається слово "турбонагнітач", воно може з рівним успіхом замінюватися на "нагнітач"); першим газорегулюючим клапаном для регулювання витрати паливного газу, який подається в кожний циліндр двигуна; при цьому паливний газ, який регулюється за допомогою першого газорегулюючого клапана, і повітря, яке подається через турбонагнітач, змішують з формуванням заданого складу паливоповітряної суміші; і в двигуні спалюється паливний газ, який подається згідно із заданим складом паливоповітряної суміші; і, зокрема даний винахід стосується способу керування газовим двигуном і системою газового двигуна, що допускає керування (регулювання) складом паливоповітряної суміші з високою мірою точності, навіть у випадку використання паливного газу, який має низьку теплотвірність, для того, щоб з великою мірою імовірності варіювати свою теплотвірну здатність, або у випадку значної зміни вихідної потужності двигуна. Раніше, з газових двигунів, малогабаритний газовий двигун, зокрема використовував систему впуску з попереднім турбонагнітачем, в якій паливний газ і повітря змішуються, загалом, вище по потоку відносно турбонагнітача і потім подаються в камеру згорання. Тим часом, в більшості традиційних великогабаритних газових двигунів паливний газ подавався в камеру згорання за допомогою клапанарегулятора паливного газу, розташованого безпосередньо перед кожним з циліндрів, оскільки співвідношення компонентів горючої суміші між паливним газом і повітрям (тобто склад паливоповітряної суміші) і газове заповнення повинне бути однорідним для кожного циліндра. При використанні цієї системи склад паливоповітряної суміші і газовий заряд, які вводяться в кожний циліндр, можуть бути однорідними, і робота в кожному циліндрі може ставати більш ефективною, і, додатково, внаслідок такої конфігурації, що паливний газ і повітря змішуються безпосередньо перед циліндром, вогненебезпечна зона в каналі подачі газу може бути зменшена, за допомогою чого можна підвищувати безпеку. Додатково, патентний документ 1 (викладений патент Японії № 2001-132550) пропонує технологію в комбінації обох систем, вказаних вище. У цій технології паливний газ, стиснений за допомогою 5 газового компресора, подається у вхідний отвір циліндра у впускному каналі або в циліндр, в той час як паливний газ до стиснення за допомогою газового компресора подається в повітряний канал вище по потоку відносно турбонагнітача, і подача паливного газу на бік циліндра, і подача паливного газу на бік вище по потоку відносно турбонагнітача можуть мінятися місцями. Проте, в конфігурації, розкритій в патентному документі 1, необхідно стискати паливний газ до тиску вище тиску наддувного повітря в системі подачі паливного газу, в якій паливний газ, який стискається за допомогою газового компресора, подається у вхідний отвір циліндра впускного каналу або в циліндр, і газовий компресор повинен мати великий розмір і великий об'єм, щоб стискати газ, що має низький тиск і високу витрату, у випадку використання низькокалорійного газу (газу, який має низьку теплотвірну здатність), такого як гірський метан, як паливний газ. Тим часом, система подачі паливного газу, в якій паливний газ перед стисненням за допомогою газового компресора подається в повітряний канал вище по потоку відносно турбонагнітача, можливо викликає ризик вибуху паливного газу у вихідному отворі турбонагнітача, оскільки займистий паливний газ стискається до високої температури і високого тиску в турбонагнітачі. Відповідно, патентний документ 2 (викладений патент Японії № 2006-249954) розкриває конфігурацію, в якій паливний газ в одній з обох систем змішується з повітрям у вхідному отворі турбонагнітача, щоб подавати одержану таким чином суміш в турбонагнітач, в той час як паливний газ в іншій системі змішується з всмоктуваним повітрям у впускному каналі для кожного з циліндрів, щоб подавати одержану таким чином суміш у відповідний один з циліндрів, і передбачений клапан регулювання витрати палива на боці турбонагнітача для регулювання витрати газу в каналі подачі газу на боці турбонагнітача, клапан регулювання витрати палива на боці циліндра для регулювання витрати газу в каналі подачі газу на боці циліндра для кожного з циліндрів і регулятор витрати газу для керування мірою відкриття клапана регулювання витрати палива на боці турбонагнітача, щоб регулювати кількість паливного газу, який подається в канал подачі газу на боці нагнітача, щоб зберігати густину паливного газу в суміші, яка подається в турбонагнітач, дорівнює значенню, яке не перевищує вогненебезпечну граничну густину газу. При цій конфігурації вибух паливного газу у вхідному отворі турбонагнітача можна повністю виключати, а також потужність приводу газового компресора для стиснення паливного газу, який подається у впускний канал для кожного з циліндрів, може меншати навіть у випадку використання газу з низькою теплотвірністю (газу, який має низьку теплотвірну здатність), за допомогою чого можна зменшувати розмір і об'єм газового компресора. Як указано вище, в зв'язку з конфігурацією, розкритою в патентному документі 2, достатня кількість подачі паливного газу може бути забезпечена навіть при низькокалорійному газі, а також 95835 6 розмір і об'єм газового компресора для стиснення паливного газу можуть меншати. Проте, потрібний спосіб керування, при якому кількість паливного газу, який повинен змішуватися з повітрям у вхідному отворі турбонагнітача, може належним чином справлятися за допомогою простої конфігурації, і який може застосовуватися до системи, в якій теплотвірність паливного газу варіюється. Відповідно, даний винахід розроблений в зв'язку з вищевказаними проблемами, властивими вищевказаній традиційній технології, і, відповідно, мета даного винаходу полягає в тому, щоб надати систему газового двигуна і спосіб керування системою газового двигуна, які допускають керування повітряним паливом з високою мірою точності навіть при використанні паливного газу, який має низьку теплотвірність і що має теплотвірну здатність, яка варіюється з великою імовірністю. З цією метою, згідно з даним винаходом, передбачений спосіб керування системою газового двигуна, в якій повітря, що подається через турбонагнітач, змішують з паливним газом, який подається через лінію подачі паливного газу, і регулюють відносно його витрати за допомогою клапана регулювання витрати палива, щоб формувати суміш, яка потім подається в камеру згорання для запалення і згорання двигуна, який відрізняється тим, що він містить етапи, на яких, у випадку якщо паливний газ має низьку теплотвірність або вихідна потужність двигуна є високою, відводять частину паливного газу, який подається через лінію подачі паливного газу, вище по потоку відносно клапана регулювання витрати палива, при цьому витрату паливного газу на боці відводу задають такою, що дорівнює постійному значенню, яке нижче значення для паливного газу на боці відводу, подають паливний газ, який відводиться в камеру згорання через клапан регулювання відведення, розміщений на відвідній лінії подачі паливного газу і маючому двопозиційне регулювання, подають паливний газ, який залишився з лінії подачі паливного газу через головну лінію подачі газу і в клапан регулювання витрати палива для регулювання кількістю паливного газу, щоб задавати суміш, яка подається в камеру згорання, що має попередньо певний склад паливоповітряної суміші, і етап, на якому, у випадку, якщо паливний газ має високу теплотвірність або вихідна потужність двигуна є низькою, закривають клапан регулювання відведення, щоб подавати паливний газ тільки в магістраль подачі газу. При конфігурації даного винаходу, в якій паливний газ подається за допомогою відвідної лінії подачі газу, у випадку якщо об'єм подачі паливного газу зростає, тобто у випадку якщо паливний газ має низьку теплотвірність або вихідна потужність двигуна є високою, регулювання складу паливоповітряної суміші може здійснюватися з високою мірою точності, в той час як забезпечується необхідна кількість паливного газу. Оскільки паливний газ і повітря змішуються один з одним безпосередньо перед циліндром, шлях змішуваного газу до циліндра може бути скорочений, щоб виключати ризик вибуху і т.п., за допомогою чого можна забезпечувати безпеку. 7 Додатково, даний винахід відрізняється тим, що газорегулюючий клапан для регулювання витрати паливного газу вбудований в кожне з відгалужень відвідної лінії подачі газу, які з'єднуються від відвідної лінії подачі газу з відповідними камерами згорання двигуна, і, відповідно, у випадку несправності однієї з камер згорання двигуна як клапан регулювання витрати палива, так і газорегулюючий клапан, які відповідають відповідній камері згорання, закриваються керованим способом, щоб перекривати протікаючий паливний газ. Якщо будь-який з циліндрів (камер згорання) виходить з ладу в ході роботи газового двигуна, клапан регулювання витрати палива і клапан регулювання відведення, які відповідають відповідному циліндру, закриваються з тим, щоб припиняти роботу тільки циліндра, який вийшов з ладу, без припинення роботи усього газового двигуна, за допомогою чого можна однозначно припиняти подачу паливного газу в циліндр. Додатково, даний винахід відрізняється тим, що міру відкриття клапана регулювання витрати палива визначають, в той час як визначають вихідну потужність двигуна, щоб визначити випадок, коли паливний газ має низьку теплотвірність або вихідна потужність двигуна є високою, якщо клапан регулювання витрати палива повністю відкритий, а вихідна потужність двигуна має тенденцію зростати, і, відповідно, клапан регулювання відведення відкривається. При цій конфігурації може бути просто і однозначно визначено, потрібен чи ні паливний газ, який подається через газову відвідну лінію, за допомогою чого можна виконувати регулювання складу паливоповітряної суміші з високою мірою точності. Крім того, даний винахід відрізняється тим, що за допомогою визначення вихідної потужності двигуна при умові, що клапан подачі газу відкритий, визначається те, що паливний газ має високу теплотвірність або вихідна потужність двигуна знижена, коли вихідна потужність двигуна стає такою, що не перевищує попередньо задане значення, і, відповідно, клапан регулювання відведення закривається. Таким чином, максимальне порогове значення витрати паливного газу, яке може справлятися за допомогою клапана регулювання витрати паливного газу, раніше визначене, і коли витрата паливного газу стає такою, що не перевищує попередньо певне значення, відповідне пороговому значенню, клапан регулювання відведення закривається так, що витрата паливного газу регулюється тільки за допомогою клапана регулювання витрати палива, за допомогою чого можна виконувати регулювання паливоповітряної суміші з високою мірою точності простим способом. Додатково, згідно з даним винаходом, передбачений пристрій керування для газового двигуна, що включає в себе клапан регулювання витрати всмоктуваного повітря для регулювання кількості всмоктуваного повітря, яке подається за допомогою турбонагнітача і яке повинно бути подано в камеру згорання, клапан регулювання витрати палива, передбачений на лінії подачі палива, для регулювання кількості подачі паливного газу, який 95835 8 повинен бути поданий в камеру згорання, і пристрій впорскування палива для змішування всмоктуваного повітря і паливного газу в суміш, що має необхідний склад паливоповітряної суміші, і для подачі суміші в камеру згорання, який відрізняється тим, що лінія подачі палива відводиться в головну лінію подачі газу, з'єднану з камерою згорання і відвідною лінією подачі газу, яка відводиться від лінії подачі палива вище по потоку відносно клапана регулювання витрати палива, і відвідна лінія подачі газу забезпечена клапаном регулювання відведення, який має двопозиційне регулювання, щоб давати можливість паливному газу протікати через нього в своєму відкритому стані з витратою, яка менша витрати паливного газу, який протікає через головну лінію подачі газу. Додатково, даний винахід відрізняється тим, що кожне з відгалужень відвідної лінії подачі газу, які з'єднані від відвідної лінії подачі газу з відповідними камерами згорання, забезпечене газорегулюючим клапаном для регулювання витрати паливного газу. Як указано вище, згідно з даним винаходом, можуть бути передбачені система двигуна, а також спосіб керування системою газового двигуна, що допускає виконання регулювання складу паливоповітряної суміші з високою мірою точності, навіть у випадку використання паливного газу, який має низьку теплотвірність і який з великою імовірністю варіює свою теплотвірну здатність. Таким чином, згідно з даним винаходом, паливний газ подається як через відвідну лінію подачі газу, так і через відгалуження відвідної лінії подачі газу тільки в тому випадку, якщо кількість подачі паливного газу зростає, тобто, наприклад у випадку якщо паливний газ має низьку теплотвірність або вихідна потужність двигуна підвищується, за допомогою чого можна виконувати регулювання складу паливоповітряної суміші з високою мірою точності при забезпеченні необхідної кількості паливного газу. Згідно з даним винаходом, оскільки змішування паливного газу і повітря виконується безпосередньо перед циліндром, шлях змішуваного газу в циліндр може бути скорочений, і, відповідно, виникнення ризику вибуху і т.п. можна виключити, за допомогою чого можна забезпечувати безпеку. Додатково, в ході роботи газового двигуна, якщо будь-який з циліндрів виходить з ладу, клапан регулювання витрати палива і клапан регулювання відведення, які відповідають відповідному циліндру, закриваються з тим, щоб припиняти роботу циліндра, що тільки відмовив без припинення роботи всього двигуна, за допомогою чого можна однозначно припиняти подачу паливного газу в циліндр. Крім того, коли паливний газ подається через відвідну лінію подачі і відгалуження відвідної лінії подачі газу, паливний газ подається при певній встановленій витраті, і, відповідно, можна просто виконувати регулювання складу паливоповітряної суміші в клапані регулювання витрати палива. Додатково, якщо клапан регулювання витрати палива повністю відкритий, в той час як вихідна потужність двигуна має тенденцію підвищуватися, 9 клапан подачі газу, відповідно, відкривається. Той факт, потрібна чи ні подача паливного газу через відвідну лінію подачі газу і відгалуження відвідної лінії подачі газу, може бути просто і однозначно визначений, за допомогою чого можна виконувати регулювання складу паливоповітряної суміші з високою мірою точності. Додатково, коли вихідна потужність двигуна стає такою, що не перевищує попередньо певне значення, клапан регулювання відведення закривається, за допомогою чого можна однозначно виконувати регулювання складу паливоповітряної суміші з високою мірою точності. Фіг. 1 - це уявлення, що ілюструє повну конфігурацію системи газового двигуна у варіанті здійснення даного винаходу; і фіг. 2 - збільшений вигляд частини обхідної структури, показаної на фіг. 1. Далі як приклад приводиться докладне пояснення переважного варіанта здійснення даного винаходу з посиланням на прикладені креслення. Потрібно зазначити, що розміри, матеріали, форми, відносне компонування і т.п. описуваних компонентів в цьому варіанті здійснення, є просто прикладами і не повинні мати намір обмежувати об'єм даного винаходу, якщо не вказано інше. Фіг. 1 - це уявлення, що ілюструє повну конфігурацію системи газового двигуна у варіанті здійснення даного винаходу, а фіг. 2 - це збільшений вигляд, що ілюструє частину обхідної структури, показаної на фіг. 1. Потрібно зазначити, що далі як приклад виконується пояснення газового двигуна, забезпеченого турбонагнітачем і що має допоміжну камеру для запалювання для приведення в дію генератора. Проте, конфігурація цього варіанта здійснення не повинна обмежуватися цим типом систем газових двигунів, тобто цей варіант здійснення може застосовуватися до газових двигунів внутрішнього згорання. Додатково, хоча показано, що генератор є переважним як об'єкт, який повинен приводитися в дію за допомогою системи двигуна, цей варіант здійснення може застосовуватися у випадках, відмінних від генератора. Посилаючись на фіг. 1, приводиться пояснення повної конфігурації системи газового двигуна в цьому варіанті здійснення даного винаходу. На цьому кресленні показані двигун (газовий двигун) 1, кришка 4 циліндра для кожного циліндра цього газового двигуна 1, генератор 13, безпосередньо приєднаний і який приводиться в дію за допомогою двигуна 1, маховик 14, турбонагнітач 7, який складається з випускної турбіни 7а і компресора 7b, підвідні патрубки 3 для наддувного повітря, з'єднані, відповідно, з каналами для всмоктуваного повітря кришки 4 циліндра для кожного циліндра, колектор 2 наддувного повітря, який з'єднує впускний канал для всмоктуваного повітря компресора 7b з патрубками, які підводять 3 для наддувного повітря, і охолоджувач 9 всмоктуваного повітря для охолодження всмоктуваного повітря, що протікає через колектор 2 наддувного повітря. Додатково, показані вихлопні трубопроводи 5, з'єднані, відповідно, з випускними каналами голо 95835 10 вок циліндрів, випускний колектор 6, з'єднаний з вихлопними трубопроводами 5, випускна вихідна труба 110 для випуску відпрацьованого газу з випускного вихідного каналу випускної турбіни 7а. Також показаний випускний обвідний трубопровід 11, який відводиться від випускного колектора 6 на вхідному боці випускної турбіни 7а в обхід випускної турбіни 7а і з'єднується з випускною вихідною трубою 110 на вихідному боці випускної турбіни 7а і випускним перепускним клапаном 12 для зміни зони проходу випускної обвідної труби 11. Додатково, показані канал 10 повітроприймача в напрямі турбонагнітача для введення повітря ззовні в компресор 7b турбонагнітача 7, лінія 21 подачі газу, в яку паливний газ вводиться з резервуара паливного газу (який не показаний) для створення запасу паливного газу, і яка з'єднується з головною лінією 26 подачі газу і відводиться від проміжної частини головної лінії 26 подачі газу у відгалуження 27 лінії подачі газу для відповідних циліндрів, які з'єднуються, відповідно, з підвідними патрубками 3 для наддувного повітря. Додатково, показані газовий компресор 18, приєднаний в лінії 21 подачі газу на боці циліндра, для стиснення паливного газу, який протікає через лінію 21 подачі газу на боці циліндра, клапан 20 регулювання витрати палива, приєднаний в кожному з відгалужень 27 лінії подачі газу, для керування зоною проходу кожного відгалуження 27 лінії подачі газу, тобто регулювання витрати паливного газу. Відвідна лінія 30 подачі газу, яка відгалужується від лінії 21 подачі газу, відводиться вище по потоку відносно клапана 20 регулювання витрати палива в зв'язку з тим, що потік газу і витрата газу, що протікає через відвідну трубу 30 подачі газу, задаються так, щоб бути меншими потоку і витрати газу, який протікає через головну лінію 26 подачі газу. Додатково, показані датчик 15 швидкості для визначення швидкості обертання двигуна, датчик 13а навантаження для визначення навантаження від генератора 13, іншими словами, навантаження двигуна, датчик 17 тиску всмоктуваного повітря для визначення тиску всмоктуваного повітря в колекторі 2 наддувного повітря і датчик 16 температури всмоктуваного повітря для визначення температури всмоктуваного повітря в колекторі 2 наддувного повітря. Також показані регулятор 24 швидкості, регулятор 23 складу паливоповітряної суміші і регулятор 22 витрати газу. Певне значення швидкості обертання двигуна від датчика 15 швидкості доставляється в регулятор 24 швидкості, регулятор 23 складу паливоповітряної суміші і регулятор 22 витрати газу, і, додатково, певне значення навантаження двигуна від датчика 13а навантаження доставляється в регулятор 23 складу паливоповітряної суміші, а певне значення тиску всмоктуваного повітря від датчика 17 тиску всмоктуваного повітря доставляється в регулятор 23 складу паливоповітряної суміші і регулятор 22 витрати газу, тоді як певне значення температури всмоктуваного повітря від датчика 16 температури 11 всмоктуваного повітря доставляється в регулятор 23 складу паливоповітряної суміші і регулятор 22 витрати газу. Регулятор 24 швидкості, який звичайно є електронним регулятором, виконаний з можливістю керувати мірою відкриття кожного клапана 20 регулювання витрати палива на боці циліндра з тим, щоб регулювати частоту обертання двигуна з необхідною швидкістю, яка задається на основі певного значення частоти обертання двигуна від датчика 15 частоти обертання двигуна, що доставляється від датчика 15 частоти обертання двигуна. Регулятор 23 складу паливоповітряної суміші керує мірою відкриття випускного перепускного клапана 12 з використанням засобу, який пояснюється нижче, на основі певного значення частоти обертання двигуна від датчика 15 частоти обертання двигуна, визначеного значення навантаження двигуна від датчика 13а навантаження двигуна, визначеного значення тиску всмоктуваного повітря від датчика 17 тиску всмоктуваного повітря і певного значення температури всмоктуваного повітря від датчика 16 температури всмоктуваного повітря. Регулятор 22 витрати газу керує мірою відкриття клапана 20 регулювання витрати палива на основі певного значення частоти обертання двигуна від датчика 15 частоти обертання двигуна, визначеного значення тиску всмоктуваного повітря від датчика 17 тиску всмоктуваного повітря і певного значення температури всмоктуваного повітря від датчика 16 температури всмоктуваного повітря. Приводиться пояснення обхідної структури для паливного газу, яка є істотною ознакою цього варіанта здійснення, з посиланням на фіг. 2. Як показано на цьому кресленні, лінія 21 подачі паливного газу розгалужується, нижче по потоку відносно газового компресора 18, але вище по потоку відносно клапана 20 регулювання витрати палива, в головну лінію 26 подачі паливного газу і відвідну лінію 30 подачі паливного газу. Головна лінія 26 подачі паливного газу відгалужується для відповідних циліндрів у відгалуження 27 лінії подачі газу, які потім з'єднуються з відповідними підвідними патрубками 3 для надувного повітря. Тим часом, відвідна лінія 30 подачі газу відгалужується для відповідних циліндрів у відгалуження 32 відвідної лінії подачі газу, які потім з'єднуються з відповідними підвідними патрубками 3 для наддувного повітря. На відвідній лінії 30 подачі газу передбачений, вище точки відгалуження 32 відвідної лінії подачі газу, клапан 31 регулювання відведення для керування потоком паливного газу у відвідну лінію 30 подачі газу. Клапан 31 регулювання відведення має двопозиційне регулювання для керування присутністю або відсутністю потоку паливного газу, тобто коли клапан 31 регулювання відводом відкритий, паливний газ протікає через відвідну лінію 30 подачі газу із попередньо заданою витратою, яка менше витрати в головній лінії 26 подачі газу. Переважно, витрата газу у відвідній лінії 30 подачі газу задана такою, що дорівнює 10 95835 12 30%, а більш переважно, приблизно у 20% від витрати газу в головній лінії 26 подачі газу. Клапани 33 регулювання відведення вбудовані, відповідно, у відгалуження 32 відвідної лінії подачі газу. Кожний з клапанів 33 регулювання відведення виконує двопозиційне регулювання так, щоб виступати як клапан для керування присутністю або відсутністю потоку паливного газу, і підтримується відкритим, як правило, коли паливний газ протікає через відвідну лінію 30 подачі газу. У ході роботи газового двигуна, якщо будьякий з циліндрів виходить з ладу, клапан 20 регулювання витрати палива і клапан 33 регулювання відведення, які відповідають відповідному циліндру, закриваються. Таким чином, робота одного циліндра, що тільки відмовив, припиняється без припинення роботи всього двигуна, за допомогою чого можна однозначно зупиняти подачу паливного газу в циліндр. Додатково, діафрагма 35 переважно передбачена на кожному з відгалужень 32 відвідної лінії подачі газу, за допомогою якої можна належним чином регулювати витрату паливного газу, який подається у відповідний циліндр з відгалужень 32 відвідної лінії подачі газу. У ході роботи газового двигуна, який має вищевказану конфігурацію, паливний газ з лінії 21 подачі газу стискається за допомогою газового компресора 18 і потім відводиться в середині лінії 21 подачі газу. Додатково, одна частина паливного газу, який відводиться. протікає через головну лінію 26 подачі газу і відгалуження 27 лінії подачі газу для відповідних циліндрів і потім протікає у відповідні впускні патрубки 3, де вона підмішується у вищевказану суміш, яка потім подається у відповідні циліндри. Додатково, інша частина паливного газу, який відводиться, протікає через газову відвідну лінію 30, якщо клапан 31 регулювання відведення відкритий, і протікає через відгалуження 32 відвідної лінії подачі газу і в підвідні патрубки 3 для наддувного повітря, в яких вона змішується разом з паливним газом, який подається з головної лінії 26 подачі газу, в суміш, яка потім подається в циліндр. Потрібно зазначити, що газорегулюючий клапан 33 переважно підтримується в звичайному відкритому стані, тобто він переважно закривається керованим способом по мірі необхідності у випадку, якщо циліндр виходить з ладу і т.д. Проте, він може бути асоційований з клапаном 31 регулювання відведення так, щоб переводитися керованим способом в такий же режим, як режим клапана 31 регулювання відведення. Додатково, відпрацьований газ з циліндрів двигуна 1 протікає через вихлопні труби 5 так, щоб об'єднуватися у випускному колекторі 6, і потім подається у випускну турбіну 7а турбонагнітача 7 для приведення в дію випускної турбіни 7а до того, як він вийде назовні через випускну вихідну трубу 110. Додатково, коли випускний клапан 12 відкривається у відповідь на сигнал операції керування, який описаний нижче, від регулятора 23 складу паливоповітряної суміші, частина відпрацьованого газу у випускному колекторі 6 випускається у випу 13 скну вихідну трубу 110 в обхід випускної турбіни 7а. У способі керування за цим варіантом здійснення, у випадку якщо паливний газ має низьку теплотвірність або вихідна потужність двигуна є високою, клапан 31 регулювання відведення відкритий, і виконуються як подача паливного газу з клапана 20 регулювання витрати палива, так і подача паливного газу від клапана 31 регулювання відведення. Тим часом, у випадку якщо паливний газ має високу теплотвірність або вихідна потужність двигуна є низькою, клапан 31 регулювання відведення закривається, і, відповідно, паливний газ подається тільки з клапана 20 регулювання витрати палива. Зокрема за допомогою визначення міри відкриття клапана 20 регулювання витрати палива і вихідної потужності двигуна клапан 31 регулювання відведення відкривається керованим способом, якщо міра відкриття клапана 20 регулювання витрати палива стає дорівнювати 100% або приблизно цьому значенню (передвстановленому значенню), в той час як вихідна потужність двигуна має тенденцію зростати. Потім, регулювання міри відкриття здійснюється за допомогою клапана 20 регулювання витрати палива так, щоб регулювати кількість подачі паливного газу, щоб одержувати попередньо певний склад паливоповітряної суміші, за допомогою додання паливного газу, що має кількість із попередньо певним складом і регулювання відведення, що подається з клапана 31. Таким чином, в момент, коли клапан 31 регулювання відведення відкритий на 100%, задані значення для клапана 20 регулювання витрати палива стають нижчими 100%. Додатково, при умові, що міра відкриття клапана 31 регулювання відведення підтримується у 100%, витрата паливного газу регулюється за допомогою клапана 20 регулювання витрати палива відповідно до вихідної потужності двигуна. У цей час, як указано вище, попередньо певна витрата паливного газу з клапана 31 регулювання відведення і витрата паливного газу, керована за допомогою клапана 20 регулювання витрати палива, задаються так, щоб одержувати попередньо певне співвідношення компонентів суміші або склад паливоповітряної суміші відносно повітря, яке подається з турбонагнітача. Додатково, вихідна потужність двигуна визначається при умові, що клапан 31 регулювання відведення відкритий, і якщо потужність двигуна стає такою, що не перевищує попередньо певне значення, визначає те, що паливний газ має високу теплотвірність або вихідна потужність двигуна знижується. Таким чином, клапан 31 регулювання відведення закривається, і, відповідно, регулювання складу паливоповітряної суміші виконується тільки за допомогою клапана регулювання витрати палива. Таким чином, максимальне порогове значення для витрати паливного газу, яке може регулюватися за допомогою клапана 20 регулювання витрати палива, визначене попередньо, і якщо витрата стає такою, що не перевищує попередньо певне значення, яке відповідає максимальному порого 95835 14 вому значенню, клапан 31 регулювання відводом закривається. Відповідно, витрата паливного газу регулюється тільки за допомогою клапана регулювання витрати паливного газу. Таким чином, керування (регулювання) може здійснюватися просто і з високою мірою точності. Додатково, навіть коли пропуски запалювання виникають, клапан 31 регулювання відведення переважно закривається. Як указано вище, згідно з цим варіантом здійснення, тільки коли кількість подачі паливного газу зростає, наприклад у випадку якщо паливний газ має низьку теплотвірність або вихідна потужність двигуна зростає, паливний газ подається через відвідну лінію 30 подачі газу і відгалуження 32 відвідної лінії подачі газу, і, відповідно, регулювання складу паливоповітряної суміші може виконуватися з високою мірою точності, в той час як забезпечується необхідна кількість паливного газу. Додатково, згідно з цим варіантом здійснення, оскільки змішування паливного газу і повітря виконується безпосередньо перед циліндром, шлях змішуваного газу в циліндр може бути скорочений, і, відповідно, ризик виникнення вибуху і т.п. можна виключити, за допомогою чого можна гарантувати безпеку. Крім того, в ході роботи газового двигуна, якщо будь-який з циліндрів виходить з ладу, клапан 20 регулювання витрати палива і клапан 33 регулювання відведення, які відповідають відповідному циліндру, закриваються з тим, щоб припиняти роботу циліндра, що тільки відмовив без припинення роботи всього двигуна, за допомогою чого можна однозначно зупиняти подачу паливного газу в циліндр. Додатково, оскільки певна фіксована витрата паливного газу подається, коли паливний газ подається через відвідну лінію 30 подачі газу і відгалуження 32 відвідної лінії подачі газу, регулювання складу паливоповітряної суміші в клапані 20 регулювання подачі палива може здійснюватися просто. Додатково, за допомогою відкриття клапана подачі газу, коли клапан 20 регулювання витрати палива відкривається до міри повного відкриття, в той час як вихідна потужність двигуна має тенденцію зростати, то потрібний чи ні паливний газ, який подається через відвідну лінію 30 подачі газу і відгалуження 32 відвідної лінії подачі газу, може бути визначено просто, за допомогою чого можна виконувати регулювання складу паливоповітряної суміші з високою мірою точності. Додатково, за допомогою закриття клапана 31 регулювання відведення, коли вихідна потужність двигуна стає такою, що не перевищує попередньо певне значення, яке встановлене попередньо, можна просто виконувати керування з високою мірою точності. Згідно з цим варіантом здійснення, в системі двигуна, що об'єднує як систему подачі паливного газу, в якій паливний газ змішується з повітрям на вході турбонагнітача, і таким чином одержувана суміш подається в турбонагнітач, так і систему подачі паливного газу, в якій паливний газ подається в канали всмоктуваного повітря для відповідних циліндрів, можливість вибуху паливного газу 15 на виході турбонагнітача може бути повністю виключена, і потужність газового компресора для стиснення паливного газу, який подається в канали всмоктуваного повітря для відповідних циліндрів, може бути знижена, у випадку якщо паливний 95835 16 газ має низьку теплотвірність, за допомогою чого можна надавати газовий двигун, що має газовий компресор, який є малогабаритним і який має невеликий об'єм. 17 Комп’ютерна верстка Л.Литвиненко 95835 Підписне 18 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
