Безпечна бритва з поворотною бриючою головкою

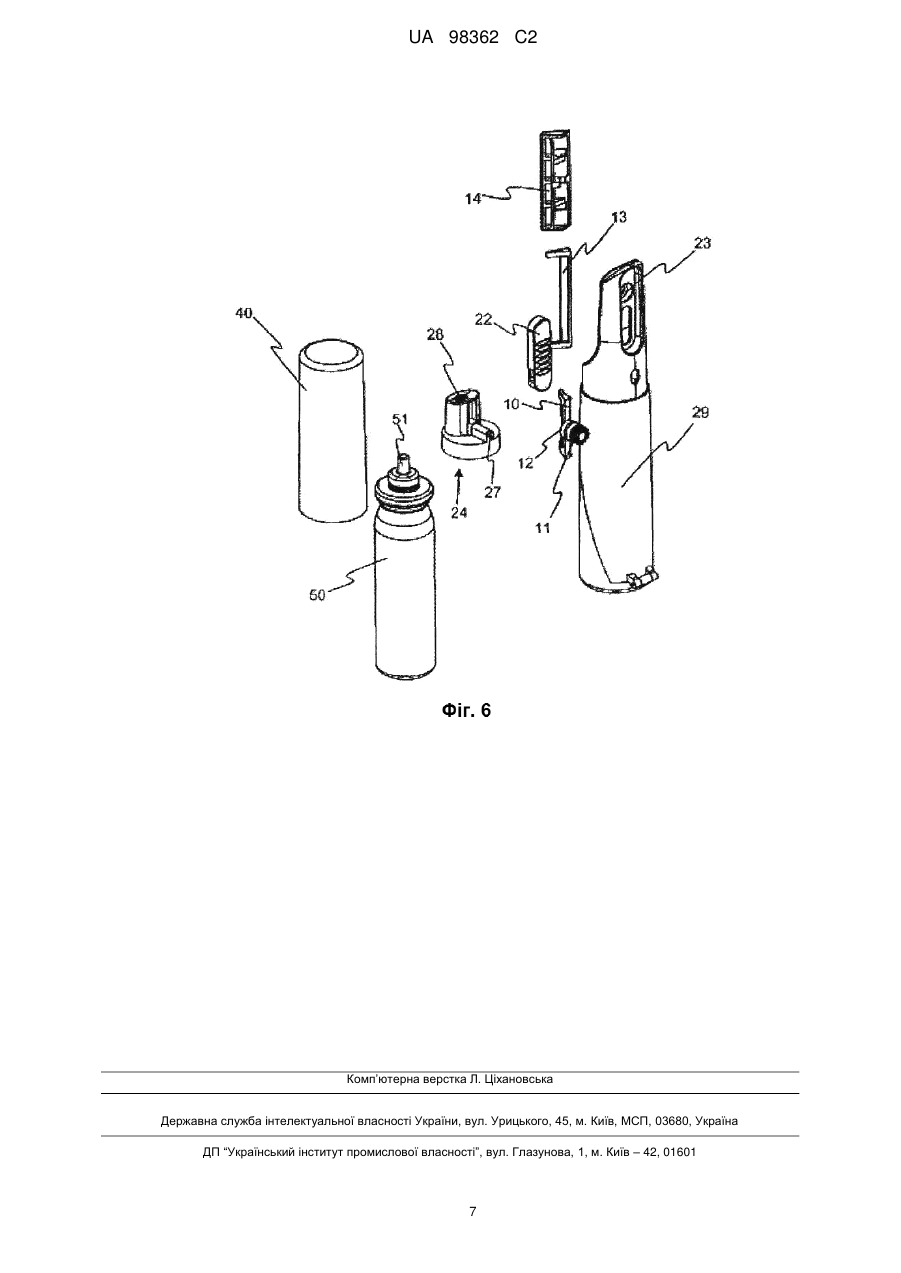

Реферат: Винахід належить до безпечної бритви (1), яку можна легко складати таким чином, щоб вона не займала багато місця. Для цього вона забезпечена засобами повороту утримувача леза, що дозволяють не торкатися до леза для його повороту. Бритва містить бриючу головку (10) з лезом, ручку (20), на якій закріплена бриюча головка (10), і встановлені між головкою (10) і ручкою (20) засоби (11, 12, 21) повороту, що забезпечують перехід головки (10) з положення використання, перпендикулярного ручці (20), у положення зберігання, паралельне ручці. Згідно з винаходом, засоби повороту виконані у вигляді зубчастої рейки (21), встановленої на кнопці (22), що ковзає, яка знаходиться на ручці (20), та зубчастого колеса (11), нерухомо поєднаного з головкою (10), при цьому розміри і розташування зубчастого колеса (11) і зубчастої рейки (21) визначені таким чином, щоб вони могли взаємодіяти один з одним. UA 98362 C2 (12) UA 98362 C2 UA 98362 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до безпечної бритви, що охарактеризована в обмежувальній частині пункту 1 формули 5 винаходу. Недоліком класичних бритв є те, що бриюча голівка розташована перпендикулярно до ручки. Така бритва займає багато місця, що особливо незручно під час поїздок. До цієї проблеми розміщення бритви в багажі додається необхідність перевезення гелю або піни для гоління, як правило, в герметичному флаконі. З документів US 4977669, US 5269062 і US 4841635 відомі дорожні бритви, голівка яких може повертатися з положення використання в положення зберігання, паралельне ручці. Розміри всього пристрою визначають таким чином, щоб в положенні зберігання лезо можна було закрити ковпачком, що спирається на ручку бритви. Поворот леза необхідно робити вручну, що є небезпечним. З документа US 54 65488 відома дорожня бритва з поворотним лезом, що має засоби повороту для відкидання леза без торкання до нього. Ці засоби містять вал, на кінці якого за допомогою опори закріплений утримувач леза. Паралельна валу тяга обладнана штифтом, що заходить в проріз, виконаний в утримувачі леза поблизу опори. Вал і тягу можна переміщати одночасно, щоб лезо могло вийти з ручки бритви. Після виходу утримувача леза вал продовжує свій рух, тоді як тяга утримується на місці. В результаті відбувається відносний рух штифта і опори, який призводить до повороту утримувача леза. Для забезпечення одночасного руху штифта і тяги, а потім тільки одного валу є подвійний набір напрямних, з яких одна є прямолінійною, а інша - спіралевидною і які виконані на двох різних концентричних деталях. Штифти на валу і тязі взаємодіють з подвійним набором напрямних. Ця система вимагає великої кількості деталей. Засоби, вибираються так, щоб в положенні зберігання проекція голівки уздовж головної осі ручки перебувала в площі перетину найбільш широкої частини ручки. Таким чином, бритву можна обладнати ковпачком, який може закривати голівку і частину 5 ручки, що містить голівку, коли вона знаходиться в положенні зберігання. У переважному варіанті виконання винаходу ручка бритви містить порожнину, в якій можна розмістити герметичний флакон, дифузор, який можна встановити на клапані герметичного флакона, і натискну кнопку для приведення в дію клапана герметичного флакона, що знаходиться в ручці. Таким чином, бритва і гель або піна для гоління комбінуються в одному предметі, що зменшує загальні габарити. Щоб уникнути забруднення вихідного отвору гелю або піни 15 при зберіганні, щонайменше частина засобів повороту, переважно кнопка, що ковзає, перекривала отвір дифузора, коли голівка знаходиться в положенні зберігання. Можна також встановити засоби блокування дифузора і/або клапана герметичного флакона, щоб уникнути випадкового викиду аерозолю. Переважно порожнина, яка призначена для розміщення герметичного флакона, забезпечена кришкою, що закриває цю порожнину, що дозволяє уникнути виходу герметичного флакона з порожнини. Замість або додатково до кришки можна також встановити засоби засуву, призначені для фіксації флакона в порожнині. Далі докладно описано приклад здійснення винаходу з посиланнями на креслення, що додаються. На фіг. 1 показана бритва відповідно до цього винаходу у 30 положенні використання (а) і в положенні зберігання (b), вид спереду; на фіг. 2 - те ж саме, вид збоку; на фіг. 3 показана бритва відповідно до цього винаходу у положенні використання (а), в положенні зберігання (b) та її частина з дифузором у збільшеному масштабі (с), вид збоку в розрізі по лінії А-А на фіг. 1; на фіг. 4 показана бритва відповідно до цього винаходу у положенні використання (а) і в положенні зберігання (b), вид у розрізі по лінії В-В на фіг. 2; на фіг. 5 показана бритва в положенні зберігання, обладнана ковпачком, вид збоку; на фіг. 6 показана бритва відповідно до цього винаходу, вигляд з просторовим розділенням деталей. Бритва 1 у відповідності з цим винаходом містить голівку 10, що містить лезо, і ручку 20, на якій встановлена голівка 10 з можливістю повороту. Між голівкою 10 і ручкою 20 встановлені засоби повороту. Ці засоби призначені для переводу голівки з положення 15 використання, в якому головка 10 розташована перпендикулярно до ручки 20, в положення зберігання, в якому голівка 10 паралельна ручці 20. Ці засоби повороту виконані, наприклад, у вигляді зубчастої рейки 21, нерухомо з'єднаної з кнопкою, що ковзає 22, яка може переміщатися з ковзанням уздовж ручки 20, і зубчастого колеса 11, встановленого на кінці опори 12, яка встановлена у центрі голівки 10. Опора 1 UA 98362 C2 5 10 15 20 25 30 35 40 45 50 встановлена з можливістю повороту в отворі 23 такого ж розміру, який виконаний у верхній частині ручки 20. Для утримання цієї опори на місці є засоби фіксації. Ці засоби фіксації включають в себе, наприклад, паз, виконаний в отворі 23, і відповідний виступ на опорі 12, або навпаки. Розміри зубчастої рейки 21 і зубчастого колеса 11 визначають таким чином, щоб вони могли взаємодіяти між собою. Щоб захистити лезо ковпачком 40 в прибраному положенні бритви, переважно частина ручки 20, що знаходиться під голівкою 10, коли остання знаходиться в положенні зберігання, була ширше, ніж проекція головки з лезом, засобів повороту і частини ручки, яка містить голівку. Таким чином, верхня частина бритви, обладнана голівкою, може заходити в положенні зберігання в ковпачок, і цей ковпачок може спиратися або замикатися на частини ручки, що знаходиться під голівкою в положенні зберігання. Голівка для гоління 10 являє собою основу 10, в центрі якої закріплена опора 12 з встановленим на ній зубчастим колесом 11, і два елементи 13 і 14, що виконують роль утримувача леза. У переважному варіанті здійснення винаходу в ручці 20 є порожнина, в яку може бути вставлений герметичний флакон 50. Для цього ручку обладнують дифузором 24, оснащеним наконечником 25 (Фіг. 3с), призначеним для установки на вихідному клапані 51 герметичного флакона 50. Наконечник 25 продовжений вихідним каналом 26, що закінчується вихідним отвором 27. Для приведення в дію клапана 51 флакона 50 дифузор 24 виконаний таким чином, що утворює в своїй верхній частині натискну кнопку 28. У цьому варіанті всередину ручки 20 можна вставити герметичний флакон 50, що містить, наприклад, гель для гоління. При натисканні на натискну кнопку 28 гель виходить через вихідний отвір 27. Щоб уникнути випадкового приведення в дію натискної кнопки 28, переважно вона знаходиться в бриючій голівці (10) у щонайменше частково утопленому положенні, коли ця голівка знаходиться в положенні зберігання. Також переважно кнопка, що ковзає 22 закриває отвір 27, коли лезо знаходиться в положенні зберігання. В представленому прикладі виконання положення зберігання бриючої голівки 10 відповідає нижньому положенню кнопки, що ковзає 22. Можна також встановити засоби блокування натискної кнопки 28, коли бриюча голівка 10 знаходиться в положенні зберігання. Переважно герметичний флакон закритий всередині ручки 20, для чого останню обладнують кришкою 29. Таким чином, флакон гарантовано залишається на місці в призначеній для цього порожнині. Можна також додатково встановити засоби фіксації для замикання герметичного флакона в порожнині, що виконана в ручці. Список позначень: 1 - Бритва 10 - Бриюча голівка 11 - Зубчасте колесо 12 - Опора 13 - Утримувач леза 14 - Утримувач леза 20 - Ручка 21 - Зубчаста рейка 22 - Кнопка, що ковзає 23 - Отвір для розміщення опори 24 - Дифузор 25 - Наконечник для клапана 26 - Канал 27 - Вихідний отвір дифузора 28 - Натискна кнопка 29 - Кришка 40 - Ковпачок 50 - Герметичний флакон 51 - Вихідний клапан 55 ФОРМУЛА ВИНАХОДУ 60 1. Безпечна бритва (1), що містить бриючу головку (10) з лезом, ручку (20), на якій закріплена бриюча головка (10), і встановлені між головкою (10) і ручкою (20) засоби (11, 12, 21) повороту, що забезпечують перехід головки (10) з положення використання, перпендикулярного ручці (20), 2 UA 98362 C2 5 10 15 20 25 у положення зберігання, паралельне ручці, яка відрізняється тим, що засоби повороту виконані у вигляді зубчастої рейки (21), встановленої на кнопці (22), що ковзає, яка знаходиться на ручці (20), та зубчастого колеса (11), нерухомо поєднаного з головкою (10), при цьому розміри і розташування зубчастого колеса (11) і зубчастої рейки (21) вибрані так, щоб вони взаємодіяли між собою. 2. Безпечна бритва (1) за п. 1, яка відрізняється тим, що розміри засобів (11, 12, 21) повороту і/або частини ручки (20), на якій знаходяться ці засоби, визначені так, що в положенні зберігання проекція головки (10) уздовж головної осі ручки (20) знаходиться в площі перерізу найбільш широкої частини ручки. 3. Безпечна бритва (1) за будь-яким з пп. 1 або 2, яка відрізняється тим, що забезпечена ковпачком (40), в положенні зберігання закриваючим головку (10) і частину ручки, що містить головку. 4. Безпечна бритва (1) за будь-яким з пп. 1-3, яка відрізняється тим, що в ручці (20) є порожнина для розміщення герметичного флакона (50), дифузора (24), встановленого на клапані (51) герметичного флакона, і натискної кнопки (28) для приведення в дію клапана (51) герметичного флакона (50), що знаходиться в ручці. 5. Безпечна бритва (1) за п. 4, яка відрізняється тим, що щонайменше частина засобів повороту, переважно кнопка (22), що ковзає, перекриває отвір (27) дифузора (24), коли головка (10) знаходиться в положенні зберігання. 6. Безпечна бритва (1) за будь-яким з пп. 4 або 5, яка відрізняється тим, що забезпечена засобом блокування дифузора (24) і/або клапана (51) герметичного флакона (50), коли головка (10) знаходиться в положенні зберігання. 7. Безпечна бритва (1) за будь-яким з пп. 4-6, яка відрізняється тим, що порожнина, яка призначена для розміщення герметичного флакона, обладнана кришкою (29), що закриває цю порожнину. 8. Безпечна бритва (1) за будь-яким з пп. 4-7, яка відрізняється тим, що в порожнині є засоби фіксації для замикання герметичного флакона. 3 UA 98362 C2 4 UA 98362 C2 5 UA 98362 C2 6 UA 98362 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
