Безпечна бритва

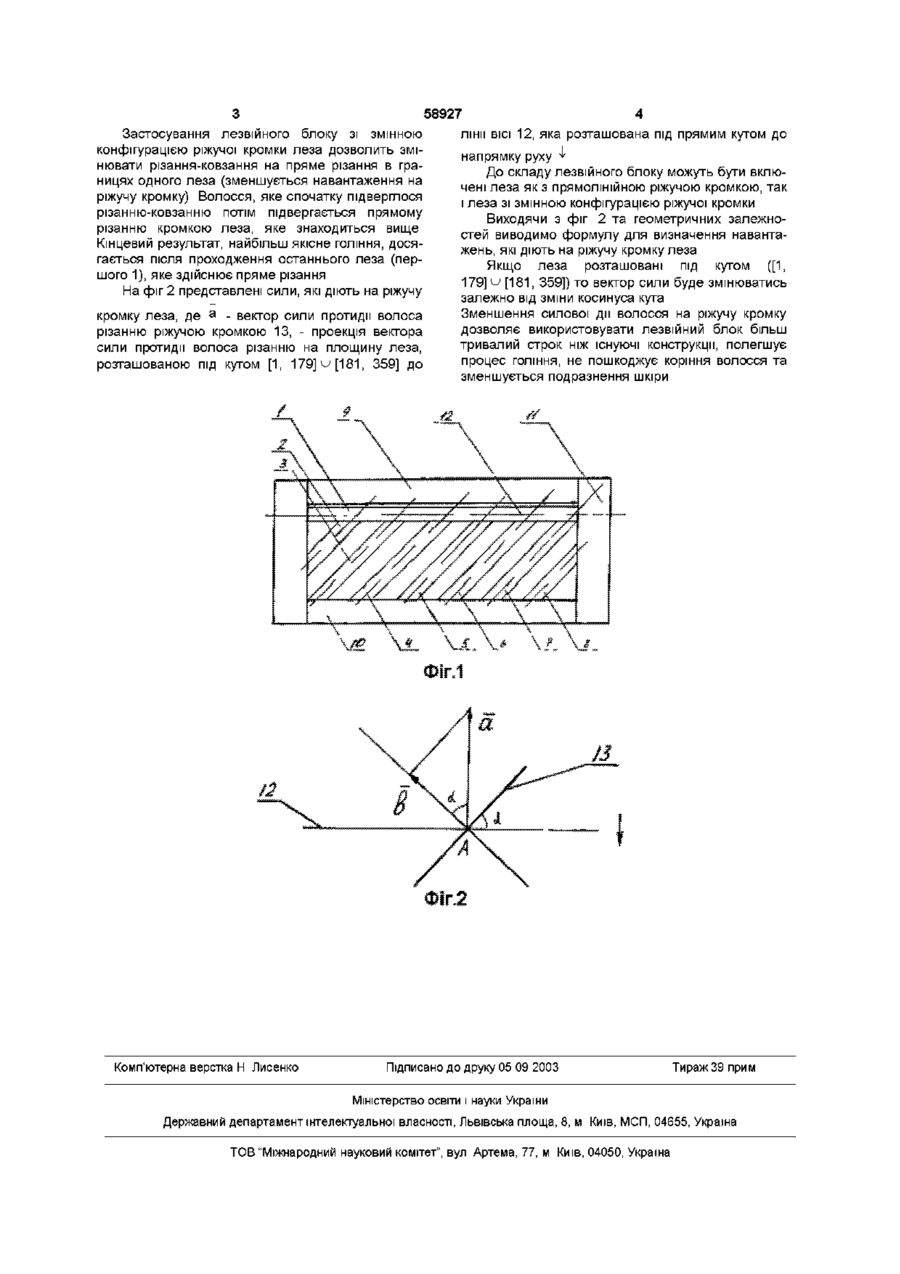

Безпечна бритва, що включає лезвійний блок з множиною лез, які встановлені з паралельно розташованими кромками, яка відрізняється тим, що лезвійний блок містить розташоване на осі першим додаткове лезо, а кожне з множини - на осі під деяким кутом відносно першого леза б) збільшення ступеню безпечності Задача вирішується тим, що у ВІДОМІЙ безпечній бритві, яка включає, згідно з винаходом, лезвійний блок з розташованим на ВІСІ першим додатковим лезом, а кожне з множини - на ВІСІ ПІД якимось кутом відносно першого леза, або ж використанням лез зі змінною конфігурацією ріжучої кромки На фіг 1 представлений загальний вид лезвійного блоку До складу кожного лезвійного блоку бритви входить додатково на його ВІСІ перше лезо 1, яке розташоване вдоль ВІСІ, а також множина лез 2-8, розташованих на ВІСІ ПІД ЯКИМОСЬ кутом до першо го леза 1 Головка бритви також містить змащувальну смужку 9, гумову запобігаючу смужку 10, дві скоби 11 кріплення головки блока лез, ЛІНІЯ ВІСІ 12, відносно якої розташовані леза 1 -8 Як бачимо з фіг 1 лезвійний блок має декілька лез 1-8, перше з яких розташоване по лінії ВІСІ 12, а множина під кутом [1, 179] и [181, 359] до першого При ГОЛІННІ першими в контакт з волоссям вступають похилі леза 2-8, вони здійснюють так зване "різання-ковзання", яке характеризується збільшенням площини різання кожного леза 2-8, меншими затратами енергії та меншим зносом ріжучої кромки, чим пряме різання, зменшуються динамічні навантаження на ріжучу кромку, а також корінь волосся Після ЦЬОГО зрізані волоски контактують з ріжучою кромкою леза 1, яке повністю видаляє огріхи (пряме різання) та здійснює більш повне та якісне гоління, ніж у ВІДОМІЙ конструкції Крім того цей лезвійний блок (тобто ріжучи кромки лез) використовується більш довгий час ніж існуючі конструкції 00 ю 58927 Застосування лезвіиного блоку зі змінною конфігурацією ріжучої кромки леза дозволить змінювати різання-ковзання на пряме різання в границях одного леза (зменшується навантаження на ріжучу кромку) Волосся, яке спочатку підверглося різанню-ковзанню потім підвергається прямому різанню кромкою леза, яке знаходиться вище Кінцевий результат, найбільш якісне гоління, досягається після проходження останнього леза (першого 1), яке здійснює пряме різання На фіг 2 представлені сили, які діють на ріжучу кромку леза, де а - вектор сили протидії волоса різанню ріжучою кромкою 13, - проекція вектора сили протидії волоса різанню на площину леза, розташованою під кутом [1, 179] и [181, 359] до Комп'ютерна верстка Н Лисенко лінії ВІСІ 12, яка розташована під прямим кутом до напрямку руху * До складу лезвіиного блоку можуть бути включені леза як з прямолінійною ріжучою кромкою, так і леза зі змінною конфігурацією ріжучої кромки Виходячи з фіг 2 та геометричних залежностей виводимо формулу для визначення навантажень, які діють на ріжучу кромку леза Якщо леза розташовані під кутом ([1, 179] и [181, 359]) то вектор сили буде змінюватись залежно від зміни косинуса кута Зменшення силової дії волосся на ріжучу кромку дозволяє використовувати лезвійний блок більш тривалий строк ніж існуючі конструкції, полегшує процес гоління, не пошкоджує коріння волосся та зменшується подразнення шкіри Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
