B04C 5/085 — з зносостійкими елементами

Номер патенту: 71557

Опубліковано: 10.07.2012

Автори: Бро Семен Маєрович, Свістельник Олег Якимович, Заславець Андрій Анатолійович, Мандзюк Роман Володимирович

МПК: B04C 5/085

Мітки: нижньої, гідроциклона, футерівка, секції, конічної

Формула / Реферат:

1. Футерівка нижньої конічної секції гідроциклона, що виконана з гуми або з іншого зносостійкого матеріалу у вигляді зрізаного конуса, яка відрізняється тим, що геометричні параметри футерівки нижньої конічної секції гідроциклона вибрані за умови виконання наступного співвідношення:hнк/(D1нк+D2нк)2=(2,33-2,51)·10-3 , (1)δнк=k D21нк - Н3/2/400 , (2)де: hнк - висота футерівки нижньої конічної секції гідроциклона,...

Номер патенту: 71556

Опубліковано: 10.07.2012

Автори: Бро Семен Маєрович, Мандзюк Роман Володимирович, Свістельник Олег Якимович, Заславець Андрій Анатолійович

МПК: B04C 5/085

Мітки: секції, гідроциклона, конічної, верхньої, футерівка

Формула / Реферат:

1. Футерівка верхньої конічної секції гідроциклона, що виконана з гуми або з іншого зносостійкого матеріалу у вигляді зрізаного конуса, яка відрізняється тим, що геометричні параметри футерівки верхньої конічної секції гідроциклона вибрані за умови виконання наступного співвідношення:Нвк/(D1вк + D2вк )2 = (7,85-8,41) • 10-4,(1)dвк = k • D21вк - H3/2/400, (2) де: hвк - висота футерівки верхньої конічної ї секції...

Номер патенту: 71555

Опубліковано: 10.07.2012

Автори: Бро Семен Маєрович, Мандзюк Роман Володимирович, Свістельник Олег Якимович, Заславець Андрій Анатолійович

МПК: B04C 5/085

Мітки: вхідної, секції, гідроциклона, футерівка

Формула / Реферат:

Футерівка (1) вхідної секції гідроциклона, що виконана з гуми або з іншого зносостійкого матеріалу у вигляді циліндричної оболонки (2) і тангенціально розташованого до неї живильного патрубка (3), яка відрізняється тим, що геометричні параметри футерівки (1) вхідної секції гідроциклона вибрані за умови виконання наступного співвідношення:hвх/Dвх=(6,31-7,15)10-1 (1)δвх=kD2вх-Н3/2/400, (2)де: hвх - висота футерівки...

Номер патенту: 71554

Опубліковано: 10.07.2012

Автори: Бро Семен Маєрович, Свістельник Олег Якимович, Мандзюк Роман Володимирович, Заславець Андрій Анатолійович

МПК: B04C 5/085

Мітки: циліндричної, секції, гідроциклона, футерівка

Формула / Реферат:

1. Футерівка циліндричної секції гідроциклона, що виконана з гуми або з іншого зносостійкого матеріалу у вигляді циліндра, яка відрізняється тим, що геометричні параметри футерівки циліндричної секції гідроциклона вибрані за умови виконання наступного співвідношення:hцс/Dцс=(2,09-2,24)10-3 ,         (1)δцс=kD2цс-Н3/2/400      ,           (2)де: hцс - висота футерівки циліндричної секції гідроциклона, мм;Dцс -...

Номер патенту: 70560

Опубліковано: 11.06.2012

Автори: Ліпицький Станіслав Григорович, Кущенко Сергій Миколайович

МПК: B04C 5/085

Мітки: гідроциклона, футерівка, кришки

Формула / Реферат:

1. Футерівка кришки гідроциклона, що містить кільцевий зносостійкий диск (2), виконаний з гуми або з іншого зносостійкого матеріалу, і кільцевий армуючий диск (3), виконаний з металу, концентрично розташований усередині зносостійкого диска (2), скріплений з останнім (2), що спільно (2, 3) утворюють зносостійку, армовану футерівку (1), яка відрізняється тим, що армуючий диск (3) знизу оснащений додатковими армуючими елементами (4), виконаними...

Номер патенту: 69551

Опубліковано: 25.04.2012

Автори: Кущенко Сергій Миколайович, Ліпицький Станіслав Григорович

МПК: B04C 5/085

Мітки: вхідної, гідроциклона, корпусу, футерівка, секції

Формула / Реферат:

Футерівка вхідної секції корпусу гідроциклона, яка виконана із зносостійкого матеріалу, переважно з еластомеру, і що складається з циліндричної оболонки (2) і живильного патрубка (3), що примикає до неї, канал (4) якого виконаний з поперечним перерізом, що звужується до виходу (F1>F2), і прямокутною вихідною ділянкою (6), сполученою своєю зовнішньою стінкою (7) з внутрішньою стінкою (8) циліндричної оболонки (2) футерівки (1) на виході,...

Номер патенту: 59837

Опубліковано: 25.05.2011

Автори: Лисенко Артем Олександрович, Бро Семен Маєрович, Заславець Андрій Анатолійович, Свістельник Олег Якимович

МПК: B04C 5/085

Мітки: секції, футерівка, корпусу, гідроциклона, вхідної

Формула / Реферат:

1. Футерівка (1) вхідної секції корпусу гідроциклона, що виконана з гуми або з іншого зносостійкого матеріалу, і яка складається з циліндричної оболонки (2) і тангенціально розташованого до неї живильного патрубка (3), канал (4) якого має циліндричну або конічну ділянку (5) на вході і зв'язаний з внутрішньою стінкою (6) циліндричної оболонки (2) на виході, яка відрізняється тим, що в каналі (4) живильного патрубка (3) циліндрична або конічна...

Номер патенту: 40935

Опубліковано: 27.04.2009

Автори: Свістельник Ірина Олегівна, Свістельник Олег Якимович

МПК: B04C 5/085

Мітки: гідроциклон

Формула / Реферат:

Гідроциклон, що містить секційний циліндроконічний корпус з тангенціальним вхідним патрубком, зливним і пісковим патрубками, змінну секційну еластичну футерівку з циліндрів і зрізаних конусів, що звужуються до піскового патрубка, в якій секції мають стінки, що стовщуються у напрямку від зливного патрубка до піскового патрубка, який відрізняється тим, що в зонах сполучення секцій футерівки внутрішній діаметр більш товстої частини стінки однієї...

Номер патенту: 39141

Опубліковано: 10.02.2009

Автори: Кущенко Сергій Миколайович, Ліпицький Станіслав Григорович

МПК: B04C 5/085

Мітки: корпус, циклона

Формула / Реферат:

Корпус циклона, що включає сполучені між собою циліндричну і конічні секції, що містять торцеві фланці, а також кожухи і захисні футерівки, виконані у вигляді циліндрів і конусів, що скріплені між собою і з торцевими фланцями, причому захисні футерівки циліндричної і конічних секцій корпусу виготовлені з еластомеру і армовані стрижнями, які жорстко сполучені з торцевими фланцями в армуючі каркаси, який відрізняється тим, що армуючі каркаси...

Номер патенту: 38197

Опубліковано: 25.12.2008

Автор: Бєлоусов Володимир Володимирович

МПК: B04C 5/10, B04C 5/22, B04C 5/085 ...

Мітки: гідроциклон

Формула / Реферат:

Гідроциклон, що містить зону поділу, включно із циліндро-конічною частиною корпусу, тангенційним живильним патрубком, центральним осьовим зливним патрубком, пісковою насадкою, та відокремлену від зони поділу закриту зону поміж стінкою конічної частини та зовнішньою оболонкою, яку обладнано осьовими перетинками, який відрізняється тим, що конічну частину зони поділу сполучено із закритою зоною за допомогою рівномірно розподілених поверхнею...

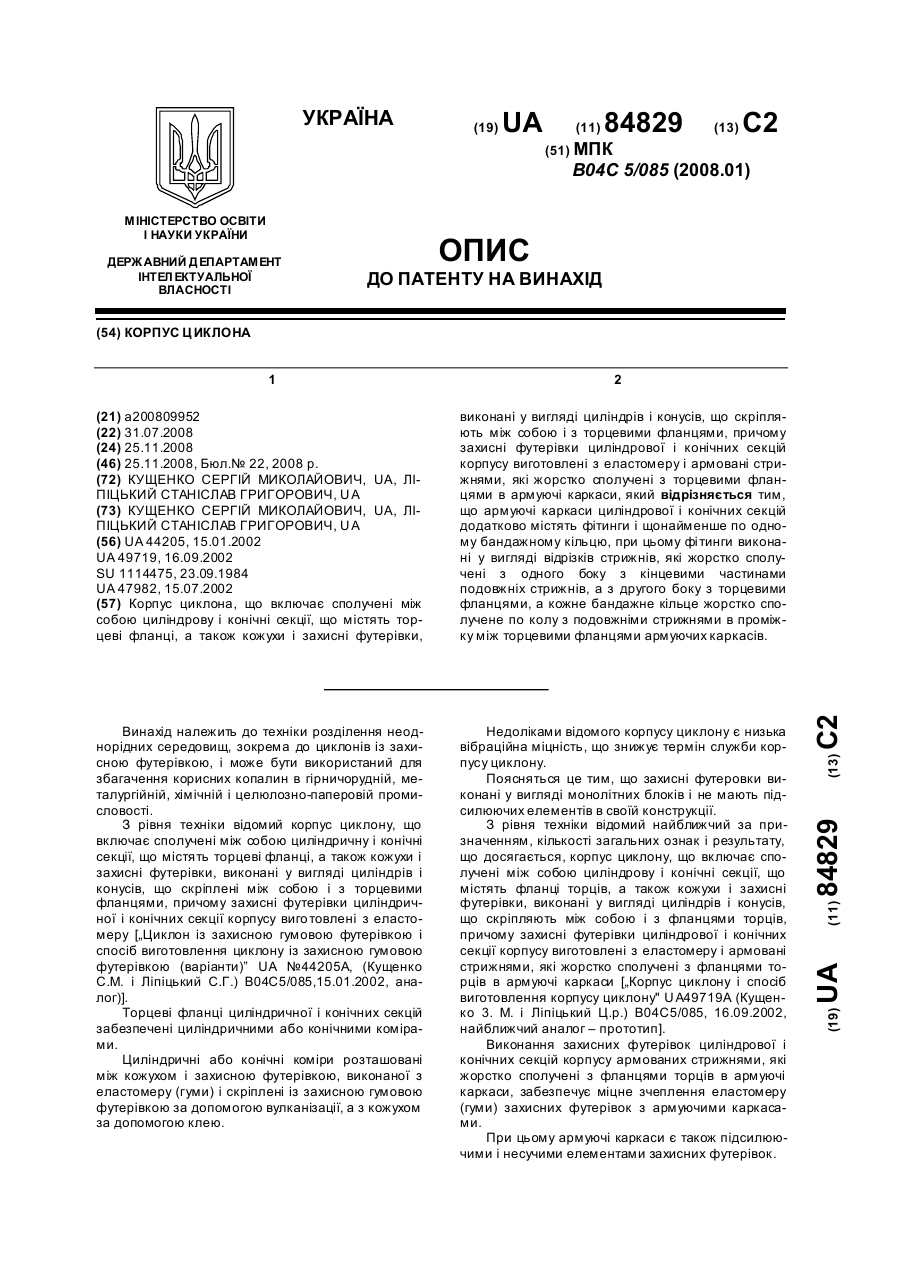

Номер патенту: 84829

Опубліковано: 25.11.2008

Автори: Кущенко Сергій Миколайович, Ліпицький Станіслав Григорович

МПК: B04C 5/085

Мітки: циклона, корпус

Формула / Реферат:

Корпус циклона, що включає сполучені між собою циліндрову і конічні секції, що містять торцеві фланці, а також кожухи і захисні футерівки, виконані у вигляді циліндрів і конусів, що скріпляють між собою і з торцевими фланцями, причому захисні футерівки циліндрової і конічних секцій корпусу виготовлені з еластомеру і армовані стрижнями, які жорстко сполучені з торцевими фланцями в армуючі каркаси, який відрізняється тим, що армуючі каркаси...

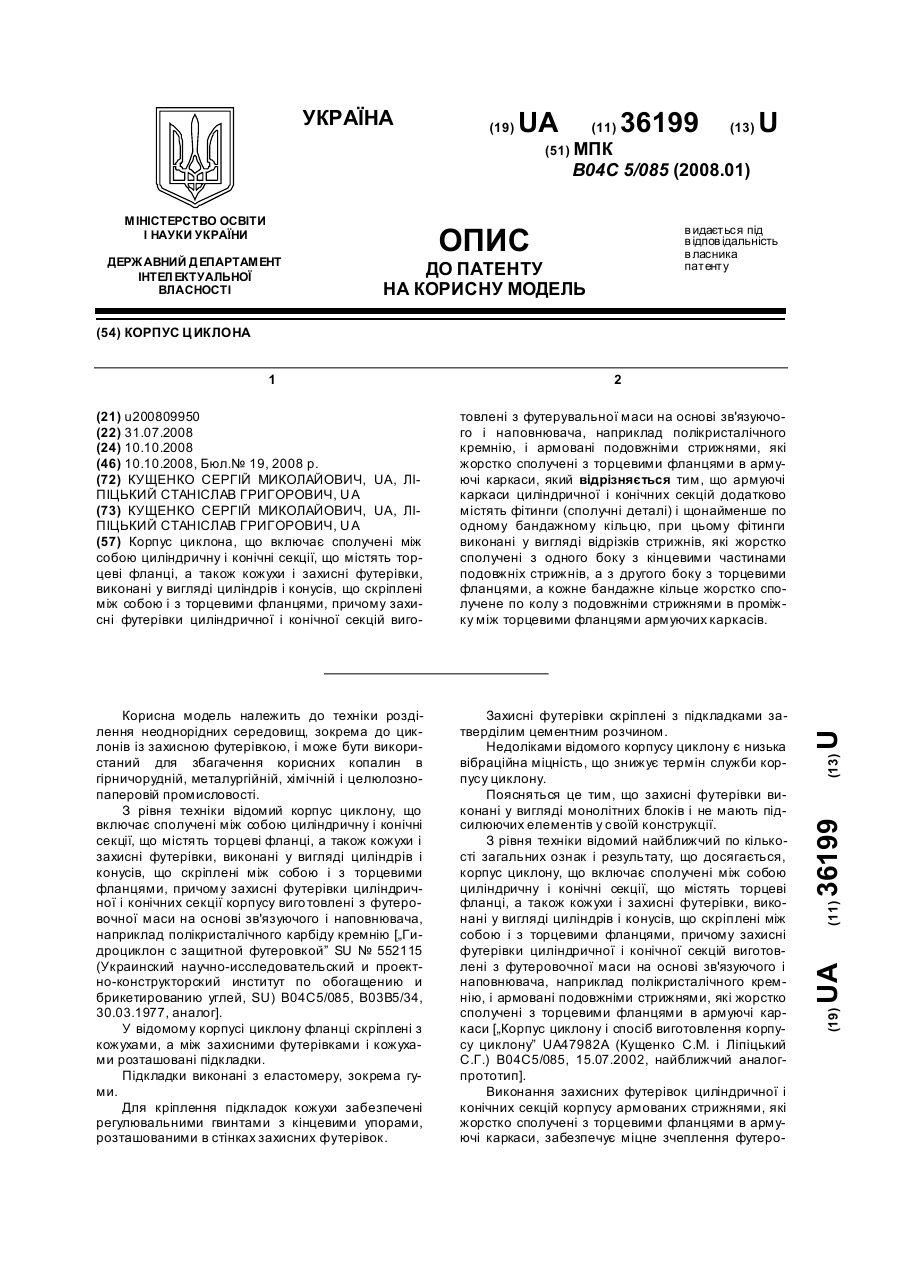

Номер патенту: 36199

Опубліковано: 10.10.2008

Автори: Кущенко Сергій Миколайович, Ліпицький Станіслав Григорович

МПК: B04C 5/085

Мітки: корпус, циклона

Формула / Реферат:

Корпус циклона, що включає сполучені між собою циліндричну і конічні секції, що містять торцеві фланці, а також кожухи і захисні футерівки, виконані у вигляді циліндрів і конусів, що скріплені між собою і з торцевими фланцями, причому захисні футерівки циліндричної і конічної секцій виготовлені з футерувальної маси на основі зв'язуючого і наповнювача, наприклад полікристалічного кремнію, і армовані подовжніми стрижнями, які жорстко сполучені...

Номер патенту: 10226

Опубліковано: 15.11.2005

Автори: Бабарицький Костянтин Олексійович, Тонковид Анатолій Миколайович, Крат Володимир Олексійович, Гайдученко Анатолій Кирилович, Криницький Юрій Петрович, Вольфман Володимир Ілліч, Яковлев Віталій Васильович

МПК: B04C 5/085

Мітки: гідроциклон

Формула / Реферат:

1. Гідроциклон, який містить циліндрично-конічний корпус, живильний та зливний патрубки, піскову насадку та закріплені на внутрішній поверхні корпуса блоки захисної футерівки, який відрізняється тим, що блоки з'єднані між собою за допомогою замка у вигляді кільцевих виточок.2. Гідроциклон за п. 1, який відрізняється тим, що блоки захисної футерівки виконані зі зносостійкого силіцийованого матеріалу.

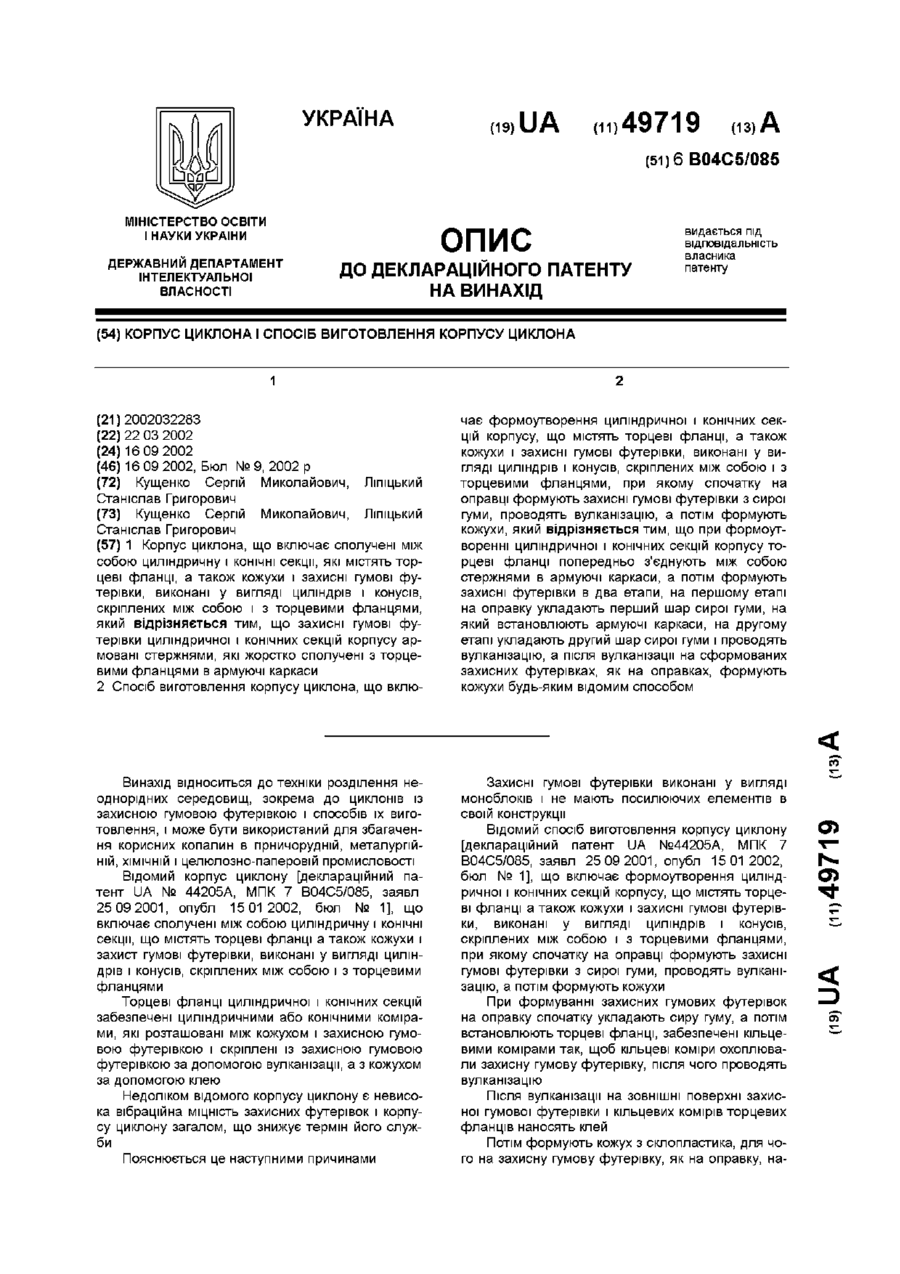

Номер патенту: 49719

Опубліковано: 16.09.2002

Автори: Кущенко Сергій Миколайович, Ліпицький Станіслав Григорович

МПК: B04C 5/085

Мітки: циклона, корпус, виготовлення, корпусу, спосіб

Формула / Реферат:

1. Корпус циклона, що включає сполучені між собою циліндричну і конічні секції, які містять торцеві фланці, а також кожухи і захисні гумові футерівки, виконані у вигляді циліндрів і конусів, скріплених між собою і з торцевими фланцями, який відрізняється тим, що захисні гумові футерівки циліндричної і конічних секцій корпусу армовані стержнями, які жорстко сполучені з торцевими фланцями в армуючі каркаси.2. Спосіб виготовлення корпусу...

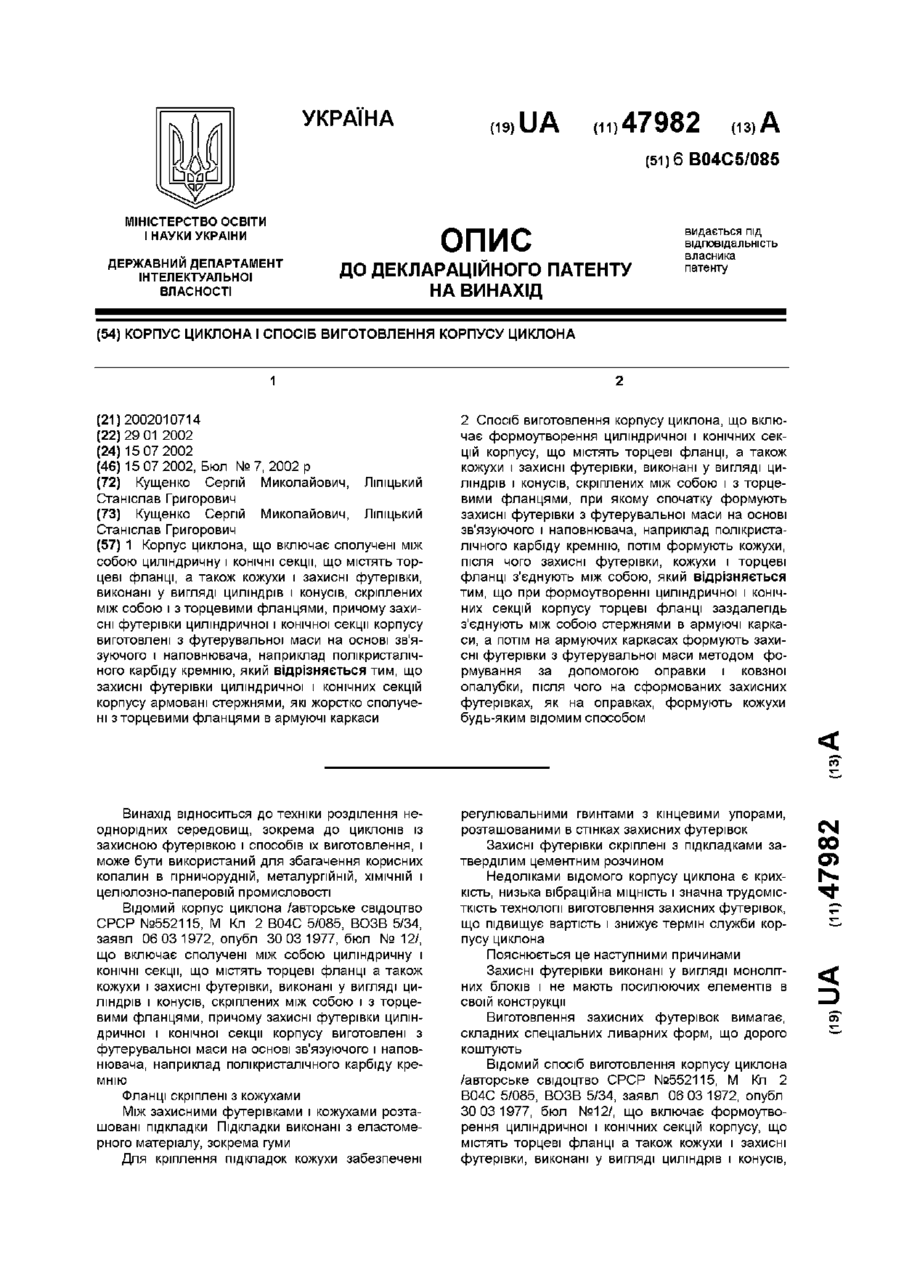

Номер патенту: 47982

Опубліковано: 15.07.2002

Автори: Кущенко Сергій Миколайович, Ліпицький Станіслав Григорович

МПК: B04C 5/085

Мітки: циклона, корпусу, корпус, виготовлення, спосіб

Формула / Реферат:

1. Корпус циклона, що включає сполучені між собою циліндричну і конічні секції, що містять торцеві фланці, а також кожухи і захисні футерівки, виконані у вигляді циліндрів і конусів, скріплених між собою і з торцевими фланцями, причому захисні футерівки циліндричної і конічної секції корпусу виготовлені з футерувальної маси на основі зв'язуючого і наповнювача, наприклад полікристалічного карбіду кремнію, який відрізняється тим, що захисні...

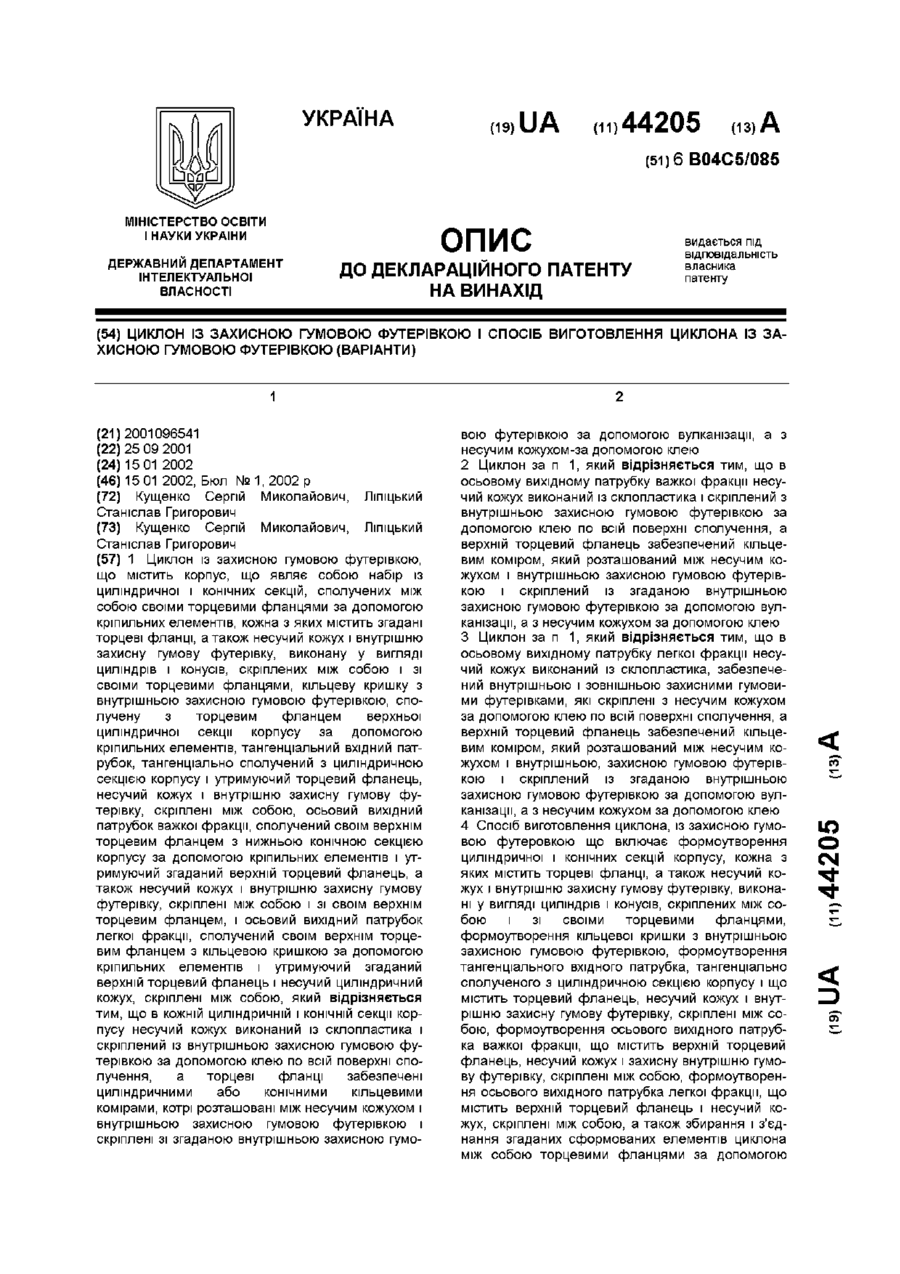

Номер патенту: 44205

Опубліковано: 15.01.2002

Автори: Ліпицький Станіслав Григорович, Кущенко Сергій Миколайович

МПК: B04C 5/085

Мітки: захисною, гумовою, футерівкою, спосіб, циклона, виготовлення, варіанти, циклон

Формула / Реферат:

1. Циклон із захисною гумовою футерівкою, що містить корпус, що являє собою набір із циліндричної і конічних секцій, сполучених між собою своїми торцевими фланцями за допомогою кріпильних елементів, кожна з яких містить згадані торцеві фланці, а також несучий кожух і внутрішню захисну гумову футерівку, виконану у вигляді циліндрів і конусів, скріплених між собою і зі своїми торцевими фланцями, кільцеву кришку з внутрішньою захисною гумовою...
