Гідроциклон

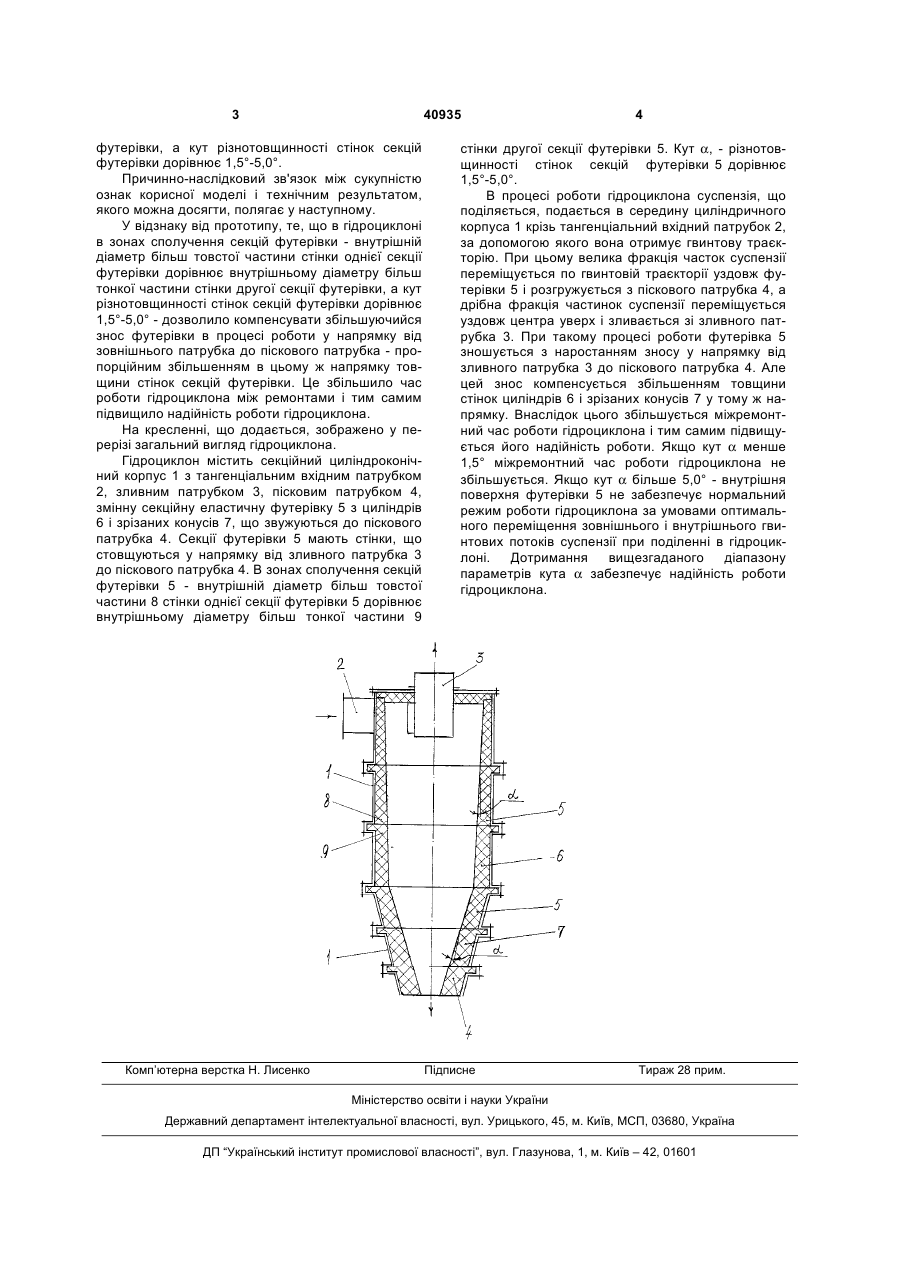

Гідроциклон, що містить секційний циліндроконічний корпус з тангенціальним вхідним патрубком, зливним і пісковим патрубками, змінну секцій 3 40935 футерівки, а кут різнотовщинності стінок секцій футерівки дорівнює 1,5°-5,0°. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. У відзнаку від прототипу, те, що в гідроциклоні в зонах сполучення секцій футерівки - внутрішній діаметр більш товстої частини стінки однієї секції футерівки дорівнює внутрішньому діаметру більш тонкої частини стінки другої секції футерівки, а кут різнотовщинності стінок секцій футерівки дорівнює 1,5°-5,0° - дозволило компенсувати збільшуючийся знос футерівки в процесі роботи у напрямку від зовнішнього патрубка до піскового патрубка - пропорційним збільшенням в цьому ж напрямку товщини стінок секцій футерівки. Це збільшило час роботи гідроциклона між ремонтами і тим самим підвищило надійність роботи гідроциклона. На кресленні, що додається, зображено у перерізі загальний вигляд гідроциклона. Гідроциклон містить секційний циліндроконічний корпус 1 з тангенціальним вхідним патрубком 2, зливним патрубком 3, пісковим патрубком 4, змінну секційну еластичну футерівку 5 з циліндрів 6 і зрізаних конусів 7, що звужуються до піскового патрубка 4. Секції футерівки 5 мають стінки, що стовщуються у напрямку від зливного патрубка 3 до піскового патрубка 4. В зонах сполучення секцій футерівки 5 - внутрішній діаметр більш товстої частини 8 стінки однієї секції футерівки 5 дорівнює внутрішньому діаметру більш тонкої частини 9 Комп’ютерна верстка Н. Лисенко 4 стінки другої секції футерівки 5. Кут α, - різнотовщинності стінок секцій футерівки 5 дорівнює 1,5°-5,0°. В процесі роботи гідроциклона суспензія, що поділяється, подається в середину циліндричного корпуса 1 крізь тангенціальний вхідний патрубок 2, за допомогою якого вона отримує гвинтову траєкторію. При цьому велика фракція часток суспензії переміщується по гвинтовій траєкторії уздовж футерівки 5 і розгружується з піскового патрубка 4, а дрібна фракція частинок суспензії переміщується уздовж центра уверх і зливається зі зливного патрубка 3. При такому процесі роботи футерівка 5 зношується з наростанням зносу у напрямку від зливного патрубка 3 до піскового патрубка 4. Але цей знос компенсується збільшенням товщини стінок циліндрів 6 і зрізаних конусів 7 у тому ж напрямку. Внаслідок цього збільшується міжремонтний час роботи гідроциклона і тим самим підвищується його надійність роботи. Якщо кут α менше 1,5° міжремонтний час роботи гідроциклона не збільшується. Якщо кут α більше 5,0° - внутрішня поверхня футерівки 5 не забезпечує нормальний режим роботи гідроциклона за умовами оптимального переміщення зовнішнього і внутрішнього гвинтових потоків суспензії при поділенні в гідроциклоні. Дотримання вищезгаданого діапазону параметрів кута α забезпечує надійність роботи гідроциклона. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
