B23F 21/00 — Інструменти, використовувані в зуборізних верстатах

Номер патенту: 25092

Опубліковано: 30.10.1998

Автори: Гуліда Едуард Миколайович, Махоркін Євген Миколайович

МПК: B23F 21/00

Мітки: збірна, фреза, черв'ячна

Текст:

...«- П С І jW^l«jt/t Vi«,"« J .,W« . . ? K ^.f^w,t--«,» 4 ^ „ ЧІ , v. ^,„ -,^ Tff ^^.^^ --------------- fi-,-4 Мли ііі-'i 't ш!£^ЩгС1 uiKjiiv «іЄС^-je „я-*-,* » Л >^ Ч-. ** >4 -VI M, -Ї-» « > -* «»4 -n-t тіі>1 тя ЇТ * •« *T^«4ty*).1' f w 1С -a4 Д І' С У у TT,—,,ТГ) -> A V* * С1 ІАГІ4 . £. lit *- № «ГЧ Г~ ! -і 4J--7 - Ч Т «і»- ЧЖ »ЛТ rt 1 У Т , * ! «\yiJM — », rtet -fi-Чїія' * iwin« ^...

Номер патенту: 25574

Опубліковано: 30.10.1998

Автор: Грицай Ігор Євгенович

МПК: B23F 21/00

Мітки: фреза, черв'ячна

Формула / Реферат:

Черв'ячна фреза зі стружкорозподільними елементами у вигляді фасок на кожному зубці, яка відрізняється тим, що на кожному зубці паралельно до основної стружкової канавки виконана додаткова стружкова канавка, яка ділить зубець на передню і тилову ділянки і утворює на тиловій ділянці вершинне лезо, а дві фаски виконані на передній ділянці кожного зубця послідовно протилежно спрямованими від різнойменних вершин до протилежних ніжок зубця.

Номер патенту: 25515

Опубліковано: 30.10.1998

Автор: Грицай Ігор Євгенович

МПК: B23F 21/00

Мітки: фреза, черв'ячна

Формула / Реферат:

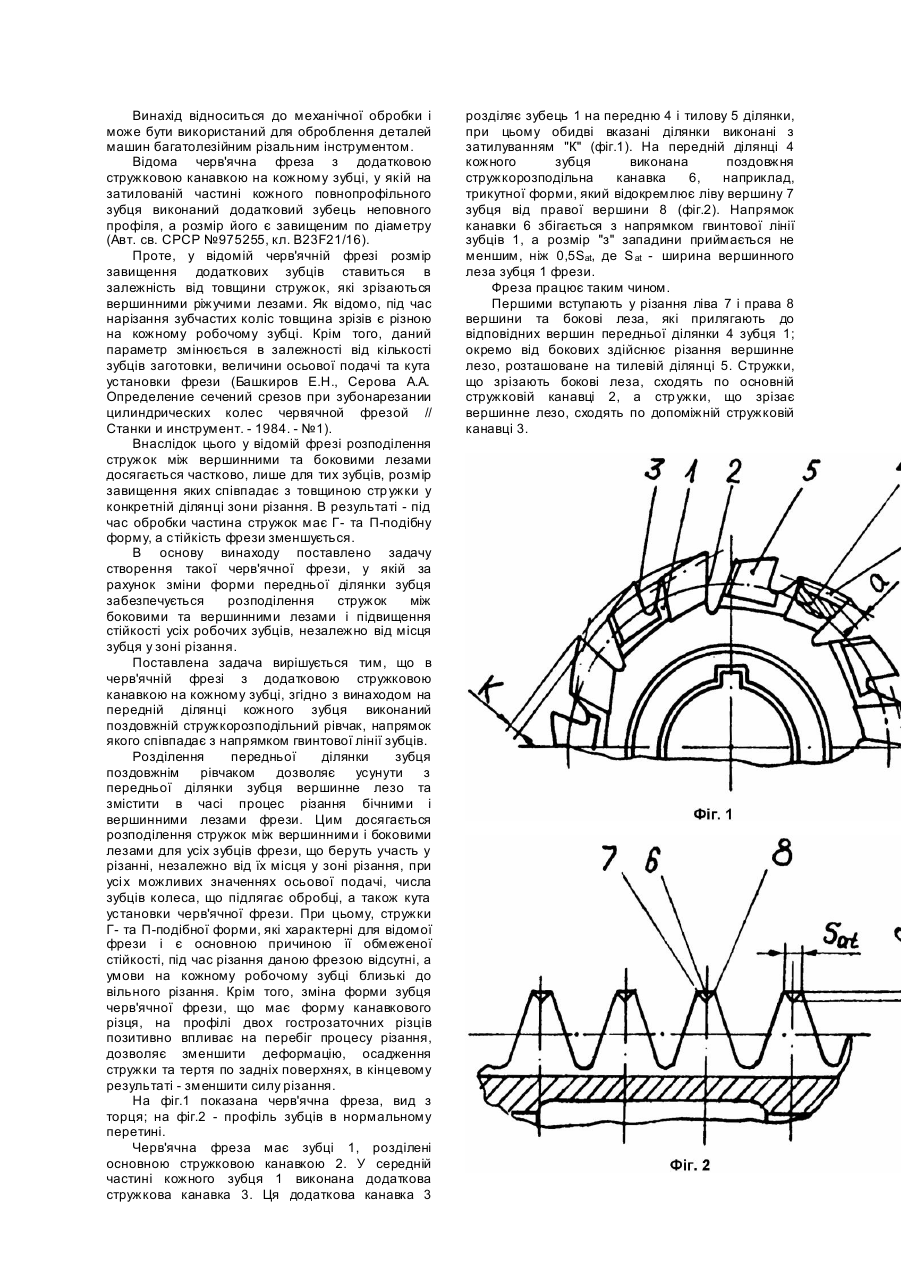

Черв'ячна фреза з додатковою стружковою канавкою на кожному зубці, яка відрізняється тим, що на передній ділянці кожного зубця виконана поздовжня стружкороздільна канавка, напрямок якої збігається з напрямком гвинтової лінії зубців.

Номер патенту: 24243

Опубліковано: 07.07.1998

Автори: Ковришкін Микола Олександрович, Хамдан Мухаммед, Надєін Владислав Семенович

МПК: B23F 21/00

Мітки: евольвентних, коліс, спосіб, шевінгування, зубчатих, циліндричних

Формула / Реферат:

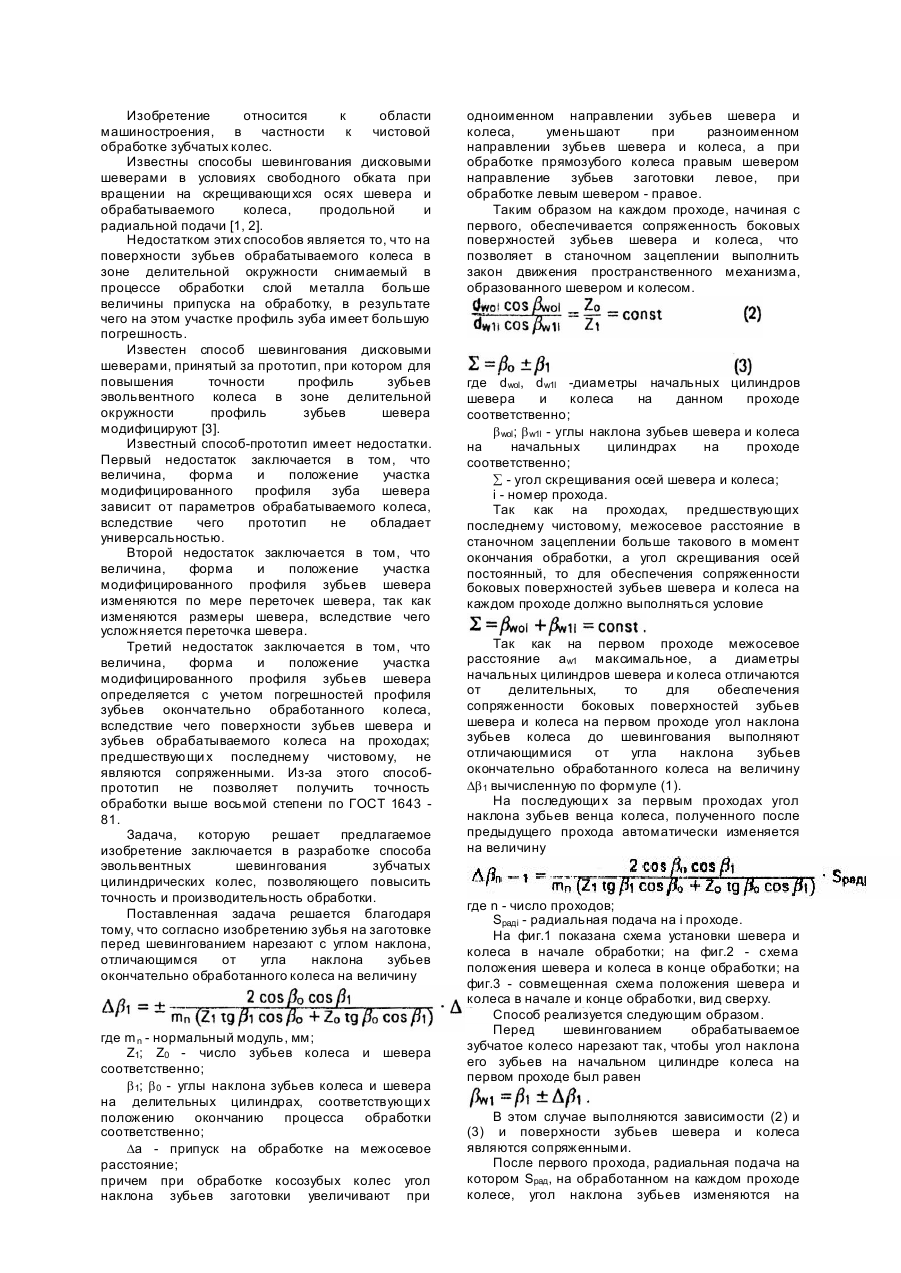

Способ шевингования эвольвентных цилиндрических зубчатых колес сборным или цельным дисковым шевером, зубья которого неподвижны относительно корпуса, при котором шевер и колесо располагают на скрещивающихся осях и сообщают им согласованное вращение вокруг этих осей, продольную и радиальную подачи, отличающийся тем, что зубья на заготовке перед шевингованием нарезают с углом наклона, отличающимся от угла наклона зубьев окончательно...

Номер патенту: 19628

Опубліковано: 25.12.1997

Автори: Крепак Сергій Олександрович, Чайковська Валерія Едуардівна, Крепак Олександр Сергійович

МПК: B23F 21/00

Мітки: обробки, отворів, інструмент, різальний

Формула / Реферат:

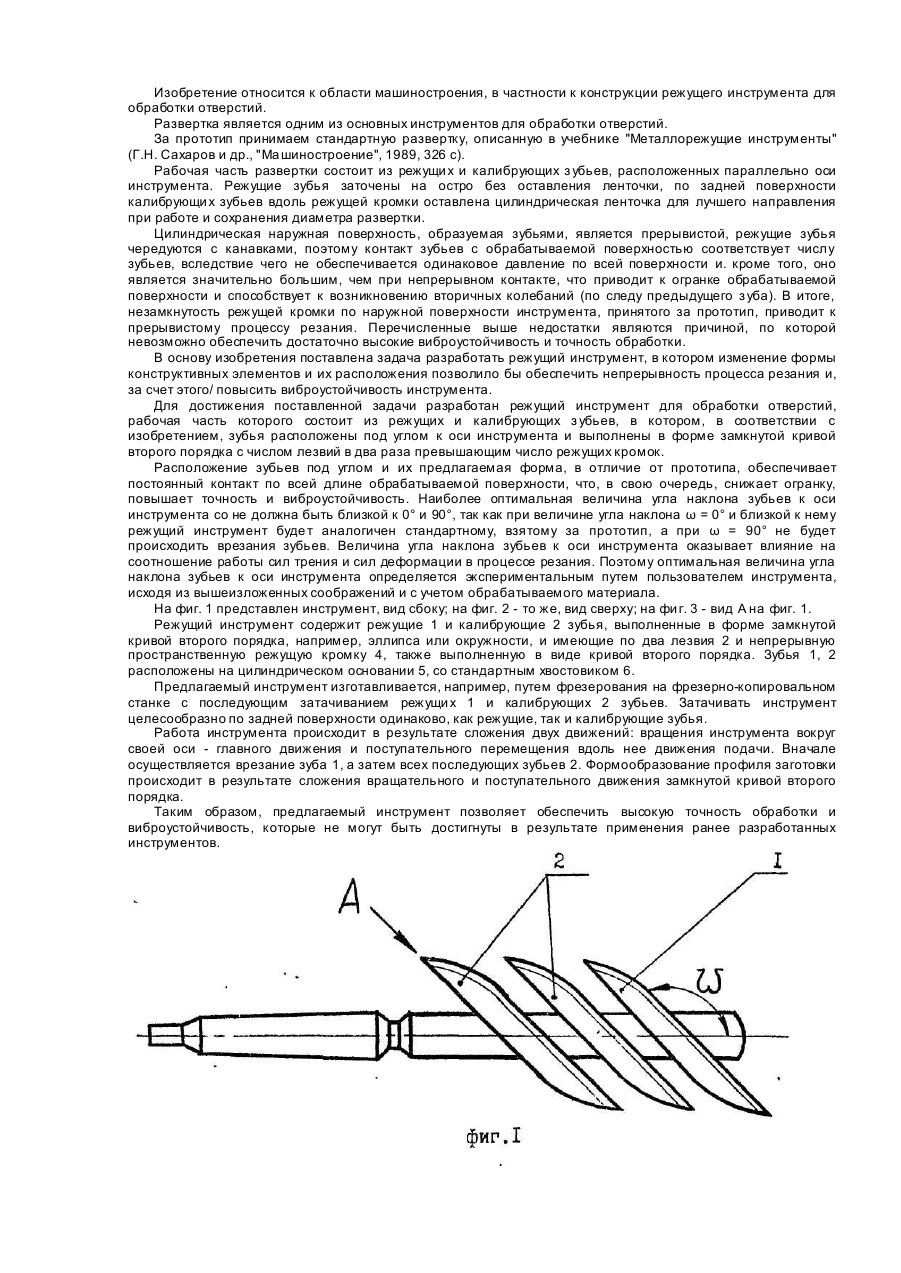

Режущий инструмент для обработки отверстий, содержащий рабочую часть, образованную режущими и калибрующими зубьями с лезвиями и режущими кромками, отличающийся тем, что зубья расположены подуглом к оси инструмента и выполнены в форме замкнутой кривой второго порядка с числом лезвий в два раза превышающим число режущих кромок.

Номер патенту: 7842

Опубліковано: 26.12.1995

Автори: Климов Валер'ян Іванович, Машанов Віктор Михайлович, Поденко Анатолій Андрійович, Бараболя Степан Якович

МПК: B23F 21/00

Мітки: збірна, фреза, черв'ячна

Формула / Реферат:

1. Сборная червячная фреза, содержащая корпус с винтовыми режущими зубчатыми рейка­ми и зубья, выполненные ввиде резцов, размещен­ных с возможностью регулировки в осевом и радиальном направлениях, отличающаяся тем, что, с целью повышения жесткости фрезы и расши­рения ее технологических возможностей, резцы выполнены в виде пластин-клиньев, закреплен­ных с двух сторон введенными коническими гайка­ми, которыми снабжена фреза, причем на гайках...
