B23H 7/08 — дротові електроди

Номер патенту: 32707

Опубліковано: 15.02.2001

Автори: Поляков Святослав Петрович, Осипенко Василь Іванович, Ступак Денис Олегович

МПК: B23H 7/08

Мітки: електрод-дріт, електроерозійної, обробки, матеріалів

Формула / Реферат:

Електрод-дріт для електроерозійної обробки матеріалів, виконаний у вигляді латунної серцевини з покриттям, який відрізняється тим, що покриттям є захисна оксидна плівка товщиною 5-7 мкм із складом 60-65% Сu2O, 25-30% СuО та 7-10% ZnO.

Номер патенту: 25965

Опубліковано: 26.02.1999

Автори: Ганс Германні, Генріх Гросс

МПК: B23H 7/08

Мітки: дротяний, виробів, різання, електроерозійного, електрод

Формула / Реферат:

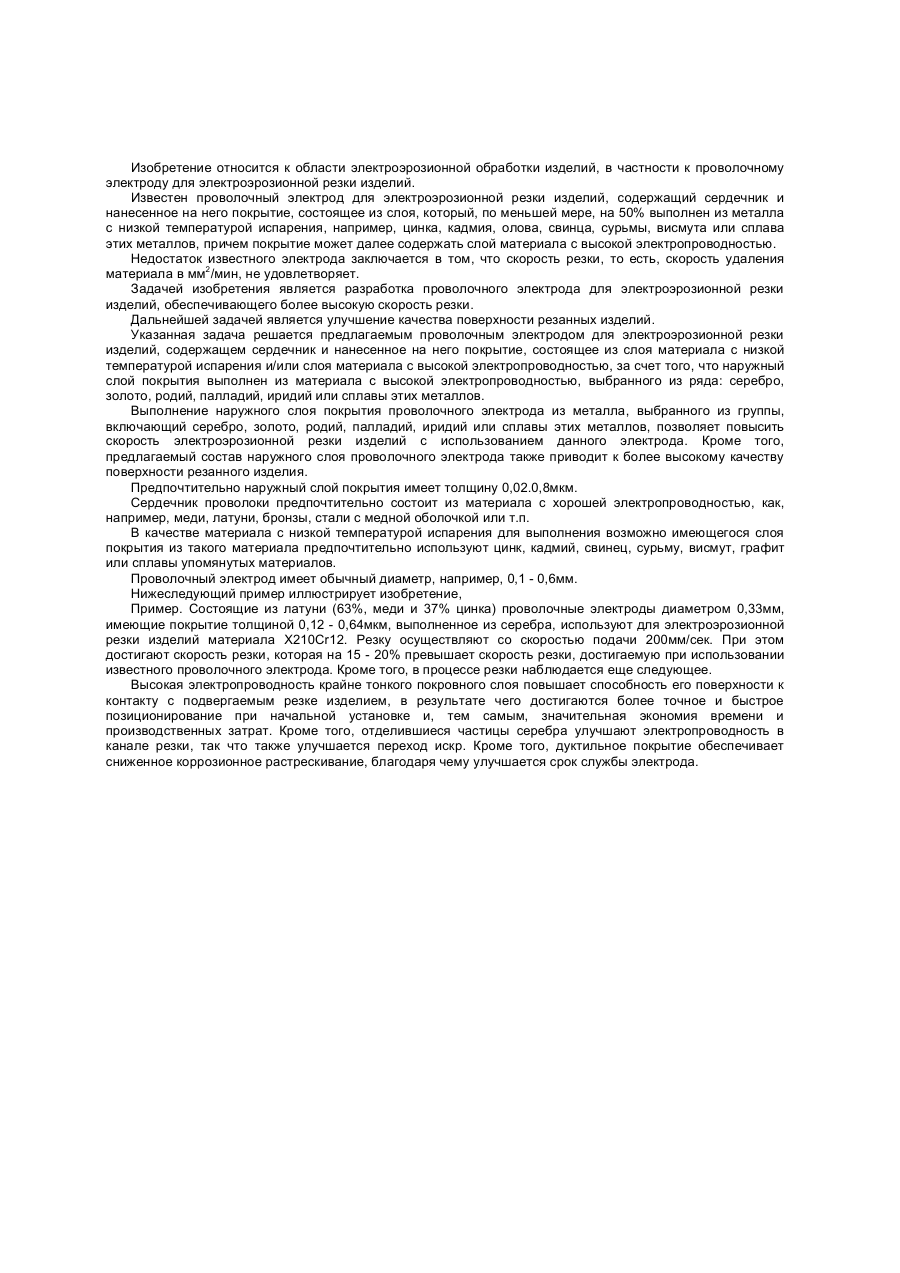

1. Проволочный электрод для электроэрозионной резки изделий, содержащий сердечник и нанесенное на него покрытие, состоящее из слоя материала с низкой температурой испарения и/или слоя материала с высокой электропроводностью, отличающийся тем, что наружный слой покрытия выполнен из материала с высокой электропроводностью, выбранного из ряда: серебро, золото, родий, палладий, иридий или сплавы этих металлов.2. Проволочный электрод по...

Номер патенту: 18859

Опубліковано: 25.12.1997

Автор: Ганс Германні

МПК: B23H 7/08

Мітки: спосіб, дротового, підготовки, обробки, електроду, електроерозійної

Формула / Реферат:

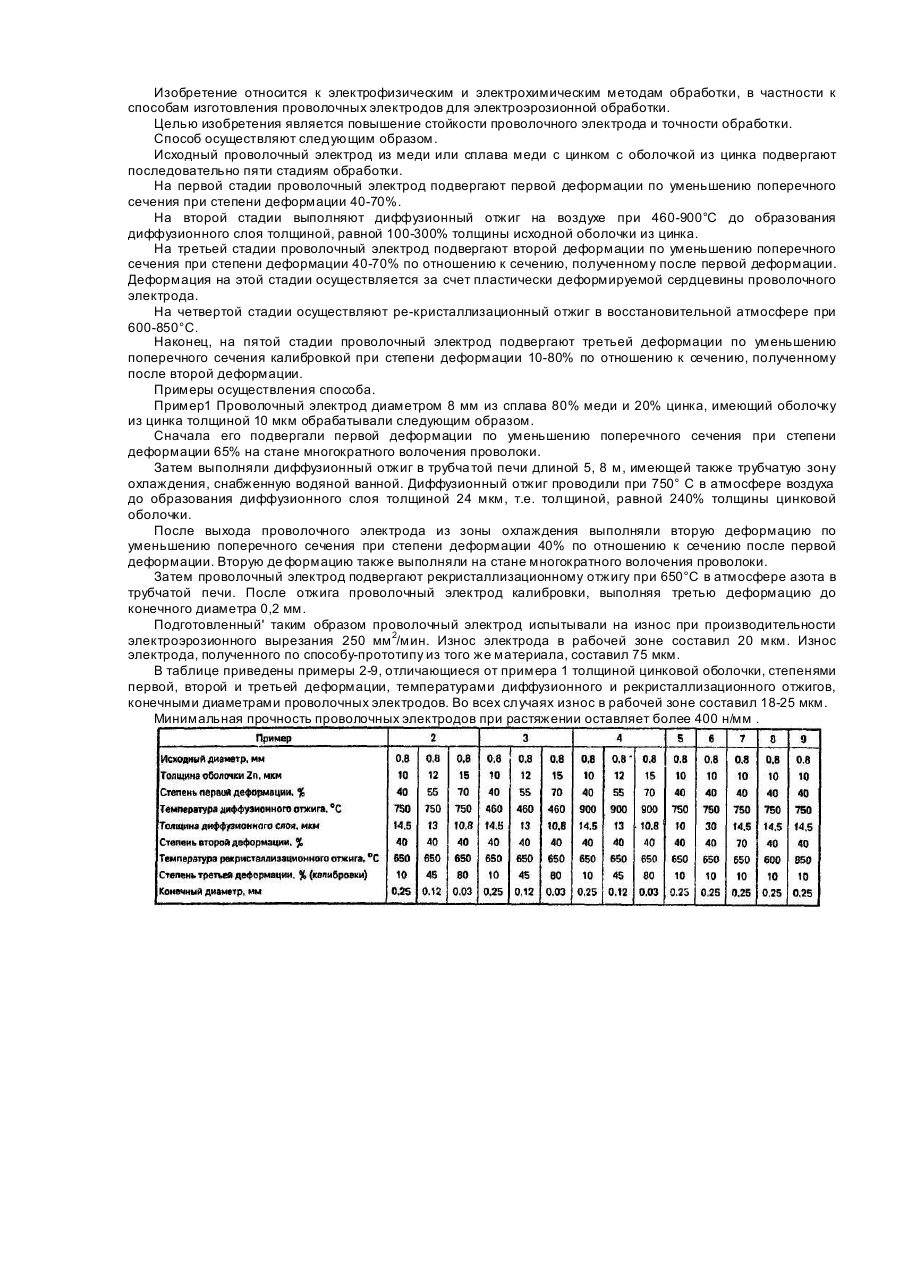

Способ подготовки проволочного электрода для электроэрозионной обработки, включающий калибровку электрода из сплава меди с цинком, имеющего оболочку из цинка, до заданного размера, отличающийся тем, что перед калибровкой проволочный электрод последовательно подвергают первой деформации со степенью деформации 40-70%, диффузионному отжигу на воздухе при температуре 460-900°С до образования диффузионного слоя толщиной 100-300% от толщины...

Номер патенту: 8039

Опубліковано: 26.12.1995

Автори: Ганс Германні, Гейнріх Гроос

МПК: B23H 7/08

Мітки: виготовлення, основі, спосіб, сплава, міді, електрода-дроту, цинком

Формула / Реферат:

1. Способ изготовления электрода-проволоки на основе меди или ее сплава с цинком, включаю­щий нанесение на проволоку слоя цинка, кадмия или сурьмы, отличающийся тем, что, с целью уменьшения износа при электроэрозионном вы­резании, электрод-проволоку подвергают термо­обработке в атмосфере азота, аргона или водорода при 700-850°С в течение 0,096-0,3 мин с последующим охлаждением до 30-80°С в течение 0,02-0,2 мин.2. Способ по п. 1,...
