B23Q 3/02 — для установки на робочому столі, інструментальних санчатах і подібних деталях

Номер патенту: 73158

Опубліковано: 15.06.2005

Автор: Фаріон Отмар

МПК: B23Q 3/02, E01B 25/00, B23K 37/04, B23Q 1/00 ...

Мітки: секцій, установка, виготовлення, маршрутних

Формула / Реферат:

1. Установка (10) для виготовлення маршрутних секцій (25), яка має ряд затискних пристроїв (12), розташованих послідовно у поздовжньому напрямку установки, кожен з яких включає встановлений стаціонарно базовий елемент (16) та один принаймні опосередковано з'єднаний із ним затискний стіл (24), виконаний із можливістю розташування на ньому ділянки маршрутної секції (25) та з можливістю регулювання його позиції відносно базового елемента...

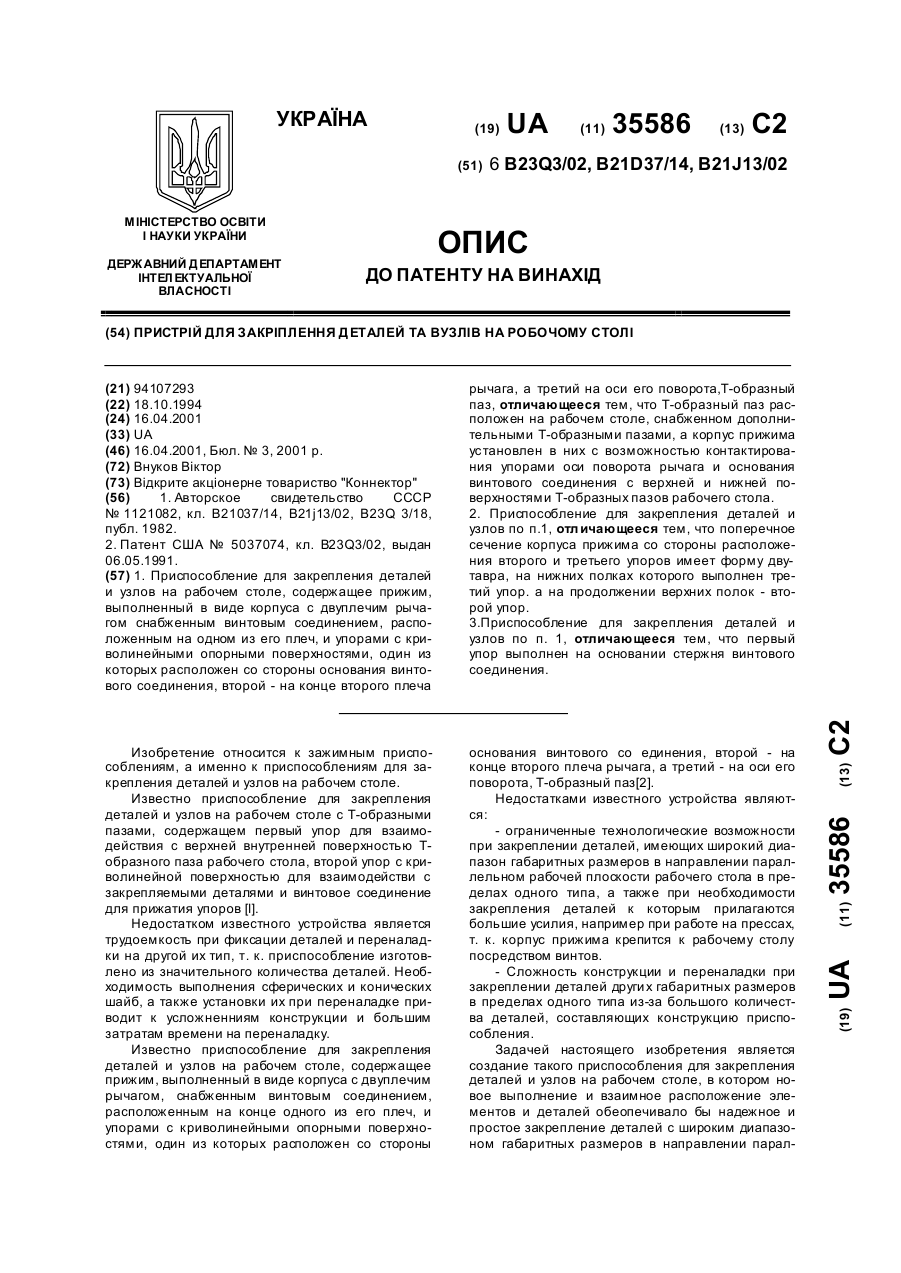

Номер патенту: 35586

Опубліковано: 16.04.2001

Автор: Внуков Віктор Семенович

МПК: B21J 13/02, B21D 37/14, B23Q 3/02 ...

Мітки: закріплення, вузлів, пристрій, столі, робочому, деталей

Формула / Реферат:

1. Приспособление для закрепления деталей и узлов на рабочем столе, содержащее прижим, выполненный в виде корпуса с двуплечим рыча­гом, снабженным винтовым соединением, расположенным на одном из его плеч, и упорами с криволинейными опорными поверхностями, один из кото­рых расположен со стороны основания винтового соединения, второй - на конце второго плеча рычага, а третий на оси его поворота, Т-образный паз, отличающееся тем, что Т-образный...
