Пристрій для закріплення деталей та вузлів на робочому столі

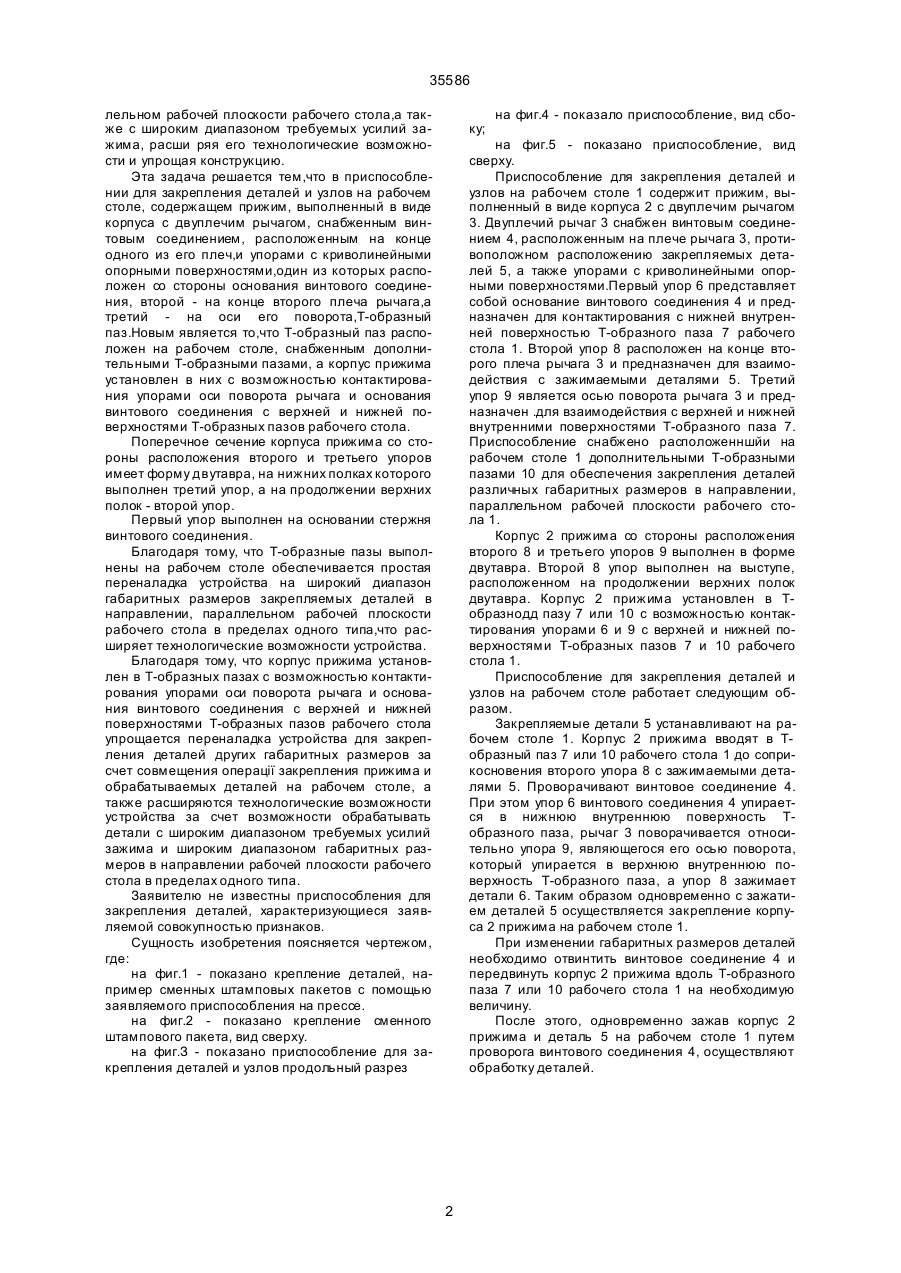

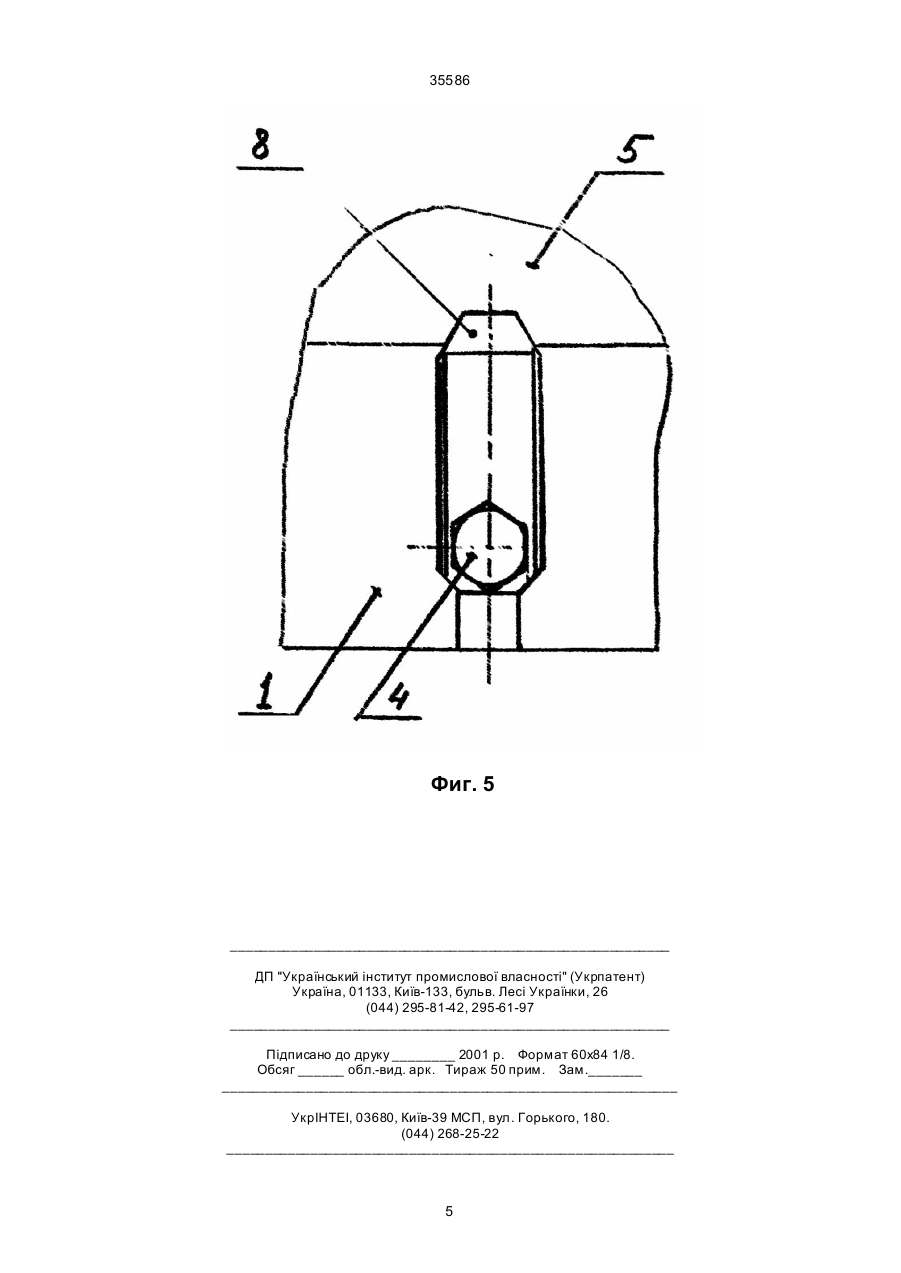

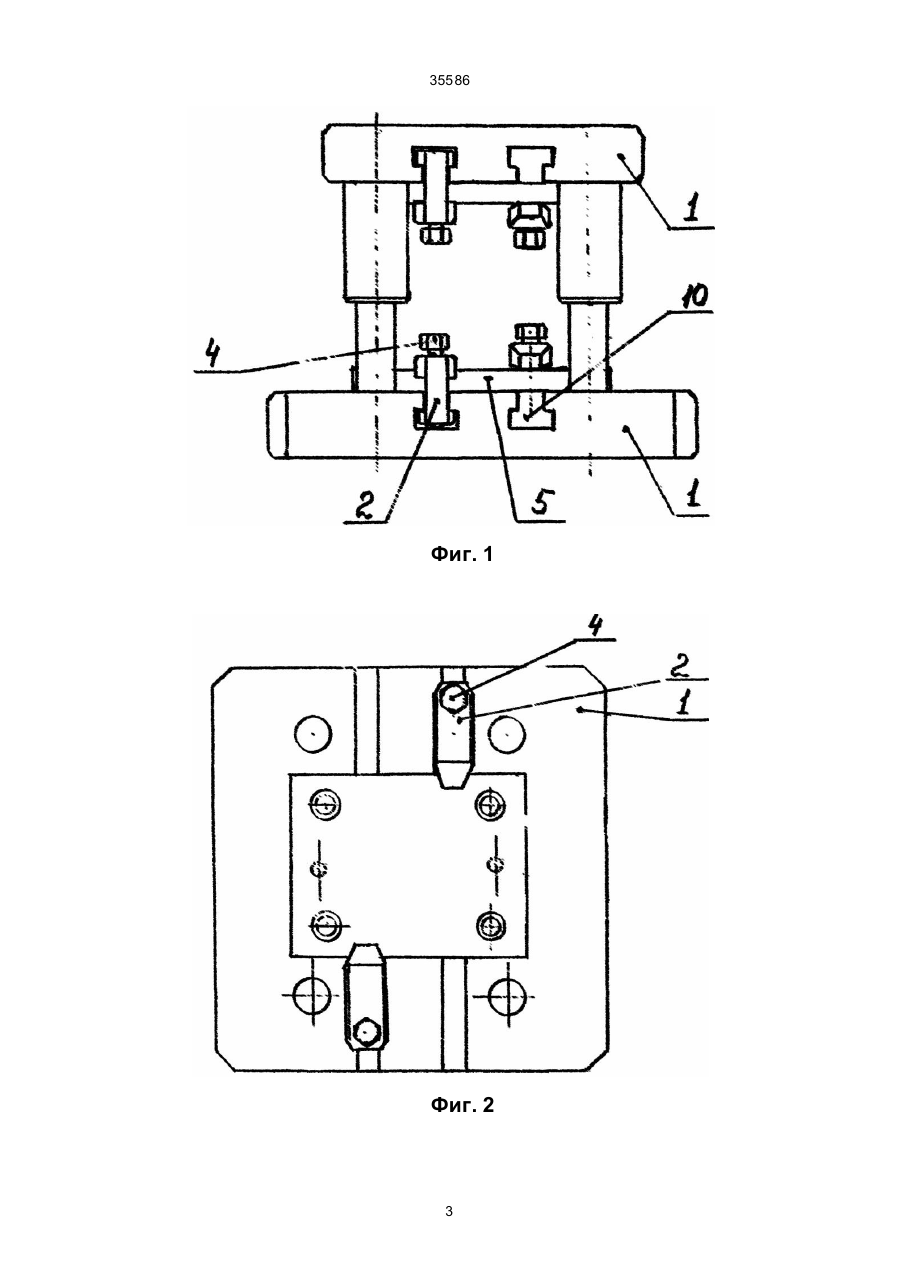

1. Приспособление для закрепления деталей и узлов на рабочем столе, содержащее прижим, выполненный в виде корпуса с двуплечим рычагом снабженным винтовым соединением, расположенным на одном из его плеч, и упорами с криволинейными опорными поверхностями, один из которых расположен со стороны основания винтового соединения, второй - на конце второго плеча 35586 лельном рабочей плоскости рабочего стола,а также с широким диапазоном требуемых усилий зажима, расши ряя его технологические возможности и упрощая конструкцию. Эта задача решается тем,что в приспособлении для закрепления деталей и узлов на рабочем столе, содержащем прижим, выполненный в виде корпуса с двуплечим рычагом, снабженным винтовым соединением, расположенным на конце одного из его плеч,и упорами с криволинейными опорными поверхностями,один из которых расположен со стороны основания винтового соединения, второй - на конце второго плеча рычага,а третий - на оси его поворота,Т-образный паз.Новым является то,что Т-образный паз расположен на рабочем столе, снабженным дополнительными Т-образными пазами, а корпус прижима установлен в них с возможностью контактирования упорами оси поворота рычага и основания винтового соединения с верхней и нижней поверхностями Т-образных пазов рабочего стола. Поперечное сечение корпуса прижима со стороны расположения второго и третьего упоров имеет форму двутавра, на нижних полках которого выполнен третий упор, а на продолжении верхних полок - второй упор. Первый упор выполнен на основании стержня винтового соединения. Благодаря тому, что Т-образные пазы выполнены на рабочем столе обеспечивается простая переналадка устройства на широкий диапазон габаритных размеров закрепляемых деталей в направлении, параллельном рабочей плоскости рабочего стола в пределах одного типа,что расширяет технологические возможности устройства. Благодаря тому, что корпус прижима установлен в Т-образных пазах с возможностью контактирования упорами оси поворота рычага и основания винтового соединения с верхней и нижней поверхностями Т-образных пазов рабочего стола упрощается переналадка устройства для закрепления деталей других габаритных размеров за счет совмещения операції закрепления прижима и обрабатываемых деталей на рабочем столе, а также расширяются технологические возможности устройства за счет возможности обрабатывать детали с широким диапазоном требуемых усилий зажима и широким диапазоном габаритных размеров в направлении рабочей плоскости рабочего стола в пределах одного типа. Заявителю не известны приспособления для закрепления деталей, характеризующиеся заявляемой совокупностью признаков. Сущность изобретения поясняется чертежом, где: на фиг.1 - показано крепление деталей, например сменных штамповых пакетов с помощью заявляемого приспособления на прессе. на фиг.2 - показано крепление сменного штампового пакета, вид сверху. на фиг.З - показано приспособление для закрепления деталей и узлов продольный разрез ку; на фиг.4 - показало приспособление, вид сбо на фиг.5 - показано приспособление, вид сверху. Приспособление для закрепления деталей и узлов на рабочем столе 1 содержит прижим, выполненный в виде корпуса 2 с двуплечим рычагом 3. Двуплечий рычаг 3 снабжен винтовым соединением 4, расположенным на плече рычага 3, противоположном расположению закрепляемых деталей 5, а также упорами с криволинейными опорными поверхностями.Первый упор 6 представляет собой основание винтового соединения 4 и предназначен для контактирования с нижней внутренней поверхностью Т-образного паза 7 рабочего стола 1. Второй упор 8 расположен на конце второго плеча рычага 3 и предназначен для взаимодействия с зажимаемыми деталями 5. Третий упор 9 является осью поворота рычага 3 и предназначен .для взаимодействия с верхней и нижней внутренними поверхностями T-oбразного паза 7. Приспособление снабжено расположенншйи на рабочем столе 1 дополнительными Т-образными пазами 10 для обеспечения закрепления деталей различных габаритных размеров в направлении, параллельном рабочей плоскости рабочего стола 1. Корпус 2 прижима со стороны расположения второго 8 и третьего упоров 9 выполнен в форме двутавра. Второй 8 упор выполнен на выступе, расположенном на продолжении верхних полок двутавра. Корпус 2 прижима установлен в Тобразнодд пазу 7 или 10 с возможностью контактирования упорами 6 и 9 с верхней и нижней поверхностями Т-образных пазов 7 и 10 рабочего стола 1. Приспособление для закрепления деталей и узлов на рабочем столе работает следующим образом. Закрепляемые детали 5 устанавливают на рабочем столе 1. Корпус 2 прижима вводят в Тобразный паз 7 или 10 рабочего стола 1 до соприкосновения второго упора 8 с зажимаемыми деталями 5. Проворачивают винтовое соединение 4. При этом упор 6 винтового соединения 4 упирается в нижнюю внутреннюю поверхность Тобразного паза, рычаг 3 поворачивается относительно упора 9, являющегося его осью поворота, который упирается в верхнюю внутреннюю поверхность Т-образного паза, а упор 8 зажимает детали 6. Таким образом одновременно с зажатием деталей 5 осуществляется закрепление корпуса 2 прижима на рабочем столе 1. При изменении габаритных размеров деталей необходимо отвинтить винтовое соединение 4 и передвинуть корпус 2 прижима вдоль Т-образного паза 7 или 10 рабочего стола 1 на необходимую величину. После этого, одновременно зажав корпус 2 прижима и деталь 5 на рабочем столе 1 путем проворога винтового соединения 4, осуществляют обработку деталей. 2 35586 Фиг. 1 Фиг. 2 3 35586 Фиг. 3 Фиг. 4 4 35586 Фиг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
