Бейдін Георгій Володимирович

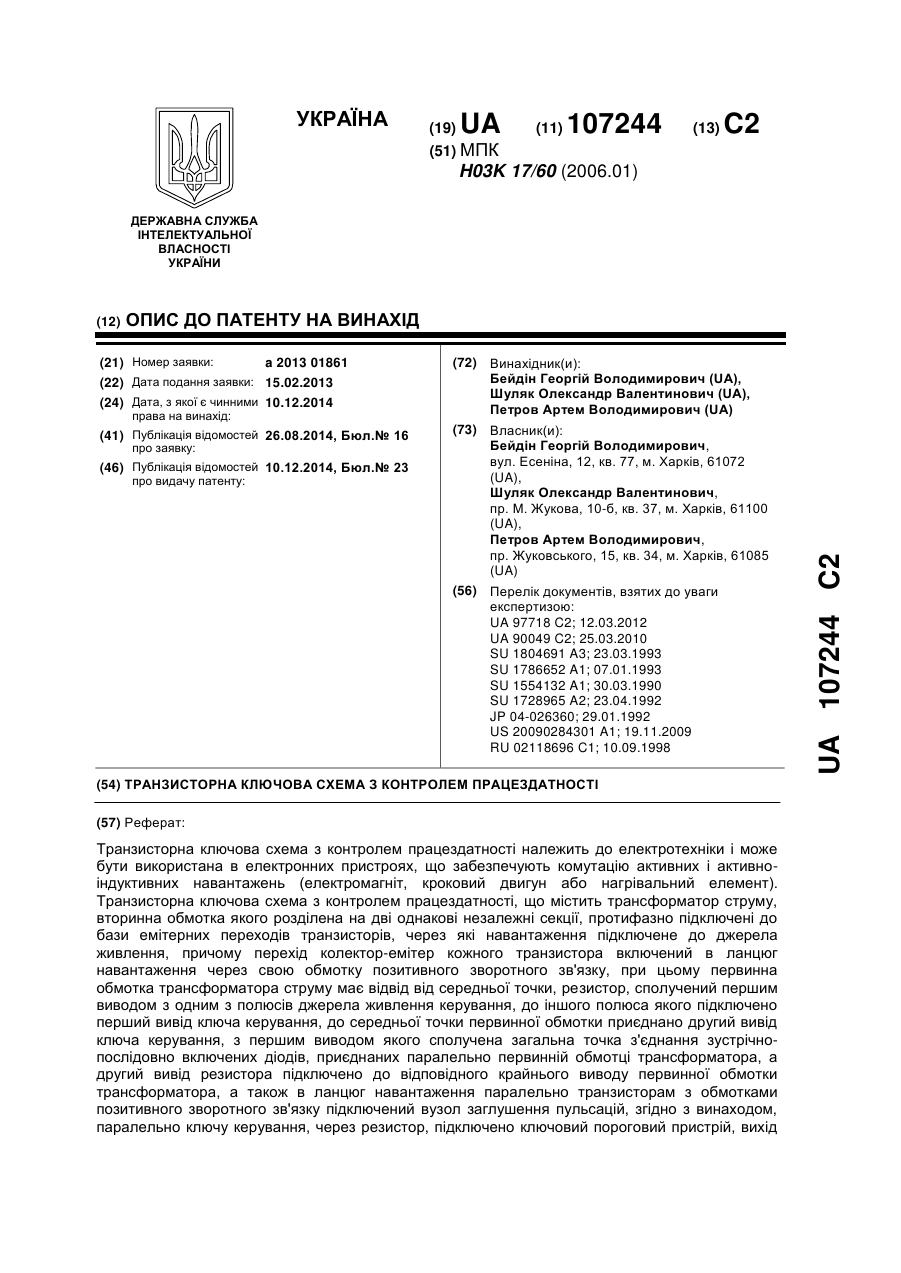

Транзисторна ключова схема з контролем працездатності
Номер патенту: 107244
Опубліковано: 10.12.2014
Автори: Петров Артем Володимирович, Бейдін Георгій Володимирович, Шуляк Олександр Валентинович
МПК: H03K 17/60
Мітки: транзисторна, ключова, контролем, схема, працездатності
Формула / Реферат:
Транзисторна ключова схема з контролем працездатності, що містить трансформатор струму, вторинна обмотка якого розділена на дві однакові незалежні секції, протифазно підключені до бази емітерних переходів транзисторів, через які навантаження підключене до джерела живлення, причому перехід колектор-емітер кожного транзистора включений в ланцюг навантаження через свою обмотку позитивного зворотного зв'язку, при цьому первинна обмотка...
Триканальний мажоритарний аналоговий підсилювач з резервованим зворотним зв’язком
Номер патенту: 103235
Опубліковано: 25.09.2013
Автори: Бейдін Георгій Володимирович, Батюченко Андрій Олександрович, Шуляк Олександр Валентинович
МПК: H03K 19/23, G06F 11/00
Мітки: резервованим, зв'язком, мажоритарний, підсилювач, зворотним, триканальний, аналоговий
Формула / Реферат:
Триканальний мажоритарний аналоговий підсилювач з резервованим зворотним зв'язком, що містить в кожному каналі операційний підсилювач, вхід якого з'єднаний зі спільною точкою послідовно включених резистора зворотного зв'язку і вхідного резистора, підключеного до вхідної шини, причому вихід операційного підсилювача підключений до відповідних входів мажоритарних блоків позитивної і негативної полярності, спільна точка яких підключена через...

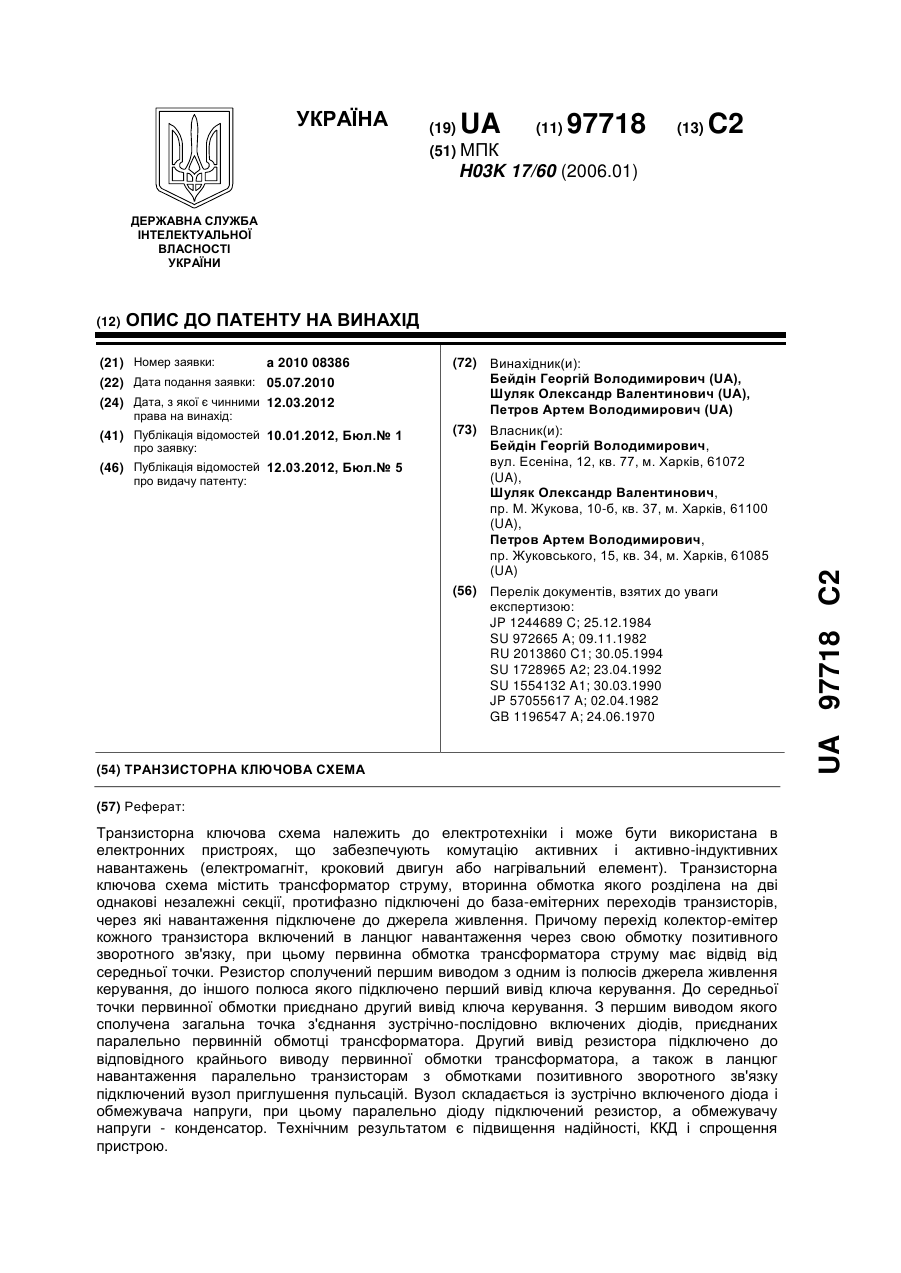

Транзисторна ключова схема
Номер патенту: 97718
Опубліковано: 12.03.2012
Автори: Петров Артем Володимирович, Бейдін Георгій Володимирович, Шуляк Олександр Валентинович
МПК: H03K 17/60
Мітки: ключова, схема, транзисторна
Формула / Реферат:
Транзисторна ключова схема, що містить трансформатор струму, вторинна обмотка якого розділена на дві однакові незалежні секції, протифазно підключені до база-емітерних переходів транзисторів, через які навантаження підключене до джерела живлення, причому перехід колектор-емітер кожного транзистора включений в ланцюг навантаження через свою обмотку позитивного зворотного зв'язку, при цьому первинна обмотка трансформатора струму має відвід від...
Пристрій для керування індуктивним навантаженням
Номер патенту: 93024
Опубліковано: 27.12.2010
Автори: Крячко Олександр В'ячеславович, Бейдін Георгій Володимирович, Шуляк Олександр Валентинович
Мітки: індуктивним, керування, навантаженням, пристрій
Формула / Реферат:
Пристрій для керування індуктивним навантаженням, що містить транзисторний ключ, включений між джерелом напруги та індуктивним навантаженням, паралельно якому через база-емітерний перехід транзистора підключений резистор, причому база транзистора підключена до спільної точки з'єднання навантаження і джерела живлення, а колектор транзистора підключений до входу транзисторного ключа, який з'єднаний з виходом блока керування, який відрізняється...

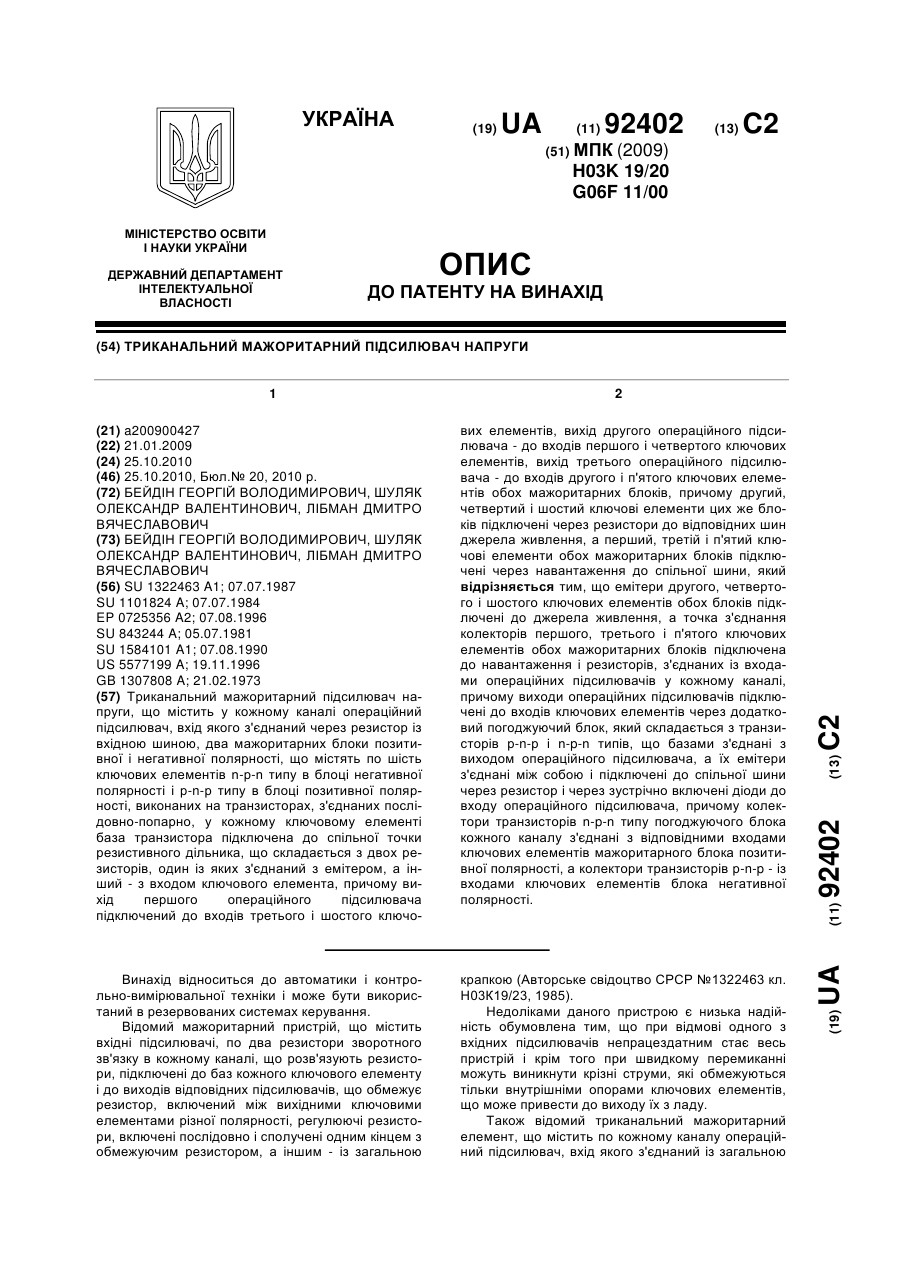

Триканальний мажоритарний підсилювач напруги
Номер патенту: 92402
Опубліковано: 25.10.2010
Автори: Шуляк Олександр Валентинович, Лібман Дмитро Вячеславович, Бейдін Георгій Володимирович
МПК: G06F 11/00, H03K 19/20
Мітки: мажоритарний, триканальний, підсилювач, напруги
Формула / Реферат:
Триканальний мажоритарний підсилювач напруги, що містить у кожному каналі операційний підсилювач, вхід якого з'єднаний через резистор із вхідною шиною, два мажоритарних блоки позитивної і негативної полярності, що містять по шість ключових елементів n-р-n типу в блоці негативної полярності і p-n-p типу в блоці позитивної полярності, виконаних на транзисторах, з'єднаних послідовно-попарно, у кожному ключовому елементі база транзистора...
Триканальний мажоритарний елемент
Номер патенту: 91877
Опубліковано: 10.09.2010
Автори: Бейдін Георгій Володимирович, Батюченко Андрій Олександрович, Шуляк Олександр Валентинович
МПК: G06F 11/00, H03K 19/20
Мітки: триканальний, мажоритарний, елемент
Формула / Реферат:
Триканальний мажоритарний елемент, що містить у кожному каналі операційний підсилювач, вхід якого з'єднаний зі спільною точкою двох послідовно включених резисторів, один із яких підключений до вхідної шини, а інший - до елемента навантаження, два мажоритарних блоки позитивної і негативної полярності, кожен з яких містить шість ключових елементів, виконаних на транзисторах p-n-р типу в мажоритарному блоці позитивної полярності і n-p-n типу в...
Пристрій для керування індуктивним навантаженням
Номер патенту: 90049
Опубліковано: 25.03.2010
Автори: Петров Артем Володимирович, Бейдін Георгій Володимирович, Шуляк Олександр Валентинович
Мітки: індуктивним, керування, пристрій, навантаженням
Формула / Реферат:
Пристрій для керування індуктивним навантаженням, що містить ключ, включений між джерелом напруги й індуктивним навантаженням, вхід ключа з'єднаний з логічним блоком керування, блок гасіння струму самоіндукції, що підключений паралельно навантаженню і складається з послідовно з'єднаних діода і транзисторного вузла, виконаного на транзисторі, база якого з'єднана зі спільною точкою з'єднання резистора і стабілітрона, що утворюють послідовний...
