H03K 19/23 — мажоритарні або міноритарні схеми, тобто в яких стан вихідного сигналу відповідає стану більшості або меншості вхідних сигналів відповідно

Номер патенту: 120744

Опубліковано: 10.11.2017

Автор: Дергачов Володимир Андрійович

МПК: G06F 7/00, H03K 19/23

Мітки: мажоритарний, модуль

Формула / Реферат:

Мажоритарний модуль, що містить п'ять входів модуля, вихід модуля, перший і другий елементи АБО, перший і другий елементи І, елемент НЕРІВНОЗНАЧНІСТЬ, причому перший вхід модуля з'єднаний з першим входом першого елемента І, другий вхід модуля з'єднаний з першим входом першого елемента АБО та першим входом другого елемента І, третій вхід модуля з'єднаний з другим входом першого елемента АБО та другим входом другого елемента І, четвертий вхід...

Номер патенту: 120743

Опубліковано: 10.11.2017

Автор: Дергачов Володимир Андрійович

МПК: H03K 19/23, G06F 7/38

Мітки: мажоритарний, модуль, універсальний

Формула / Реферат:

Універсальний мажоритарний модуль, що містить п'ять входів модуля, вихід модуля, мажоритарний елемент, перший і другий елементи І, елемент АБО, елемент НЕРІВНОЗНАЧНІСТЬ, причому першийвхід модуля з'єднаний з першим входом першого елемента І, другий вхід модуля з'єднаний з першим входом другого елемента І, третій вхід модуля з'єднаний із другим входом першого елемента І, четвертий вхід модуля з'єднаний з першим входом мажоритарного елемента,...

Номер патенту: 120742

Опубліковано: 10.11.2017

Автор: Дергачов Володимир Андрійович

МПК: H03K 19/23, G06F 7/38

Мітки: модуль, логічний

Формула / Реферат:

Логічний модуль, що містить чотири інформаційних входи модуля, два керуючих входи модуля, вихід модуля, мажоритарний елемент, елемент І, перший елемент АБО, причому вихід мажоритарного елемента з'єднаний з виходом модуля, перший інформаційний вхід модуля з'єднаний з першим входом мажоритарного елемента, другий інформаційний вхід модуля з'єднаний із другим входом мажоритарного елемента, третій інформаційний вхід модуля з'єднаний із третім...

Номер патенту: 103235

Опубліковано: 25.09.2013

Автори: Шуляк Олександр Валентинович, Батюченко Андрій Олександрович, Бейдін Георгій Володимирович

МПК: H03K 19/23, G06F 11/00

Мітки: аналоговий, підсилювач, триканальний, мажоритарний, зворотним, резервованим, зв'язком

Формула / Реферат:

Триканальний мажоритарний аналоговий підсилювач з резервованим зворотним зв'язком, що містить в кожному каналі операційний підсилювач, вхід якого з'єднаний зі спільною точкою послідовно включених резистора зворотного зв'язку і вхідного резистора, підключеного до вхідної шини, причому вихід операційного підсилювача підключений до відповідних входів мажоритарних блоків позитивної і негативної полярності, спільна точка яких підключена через...

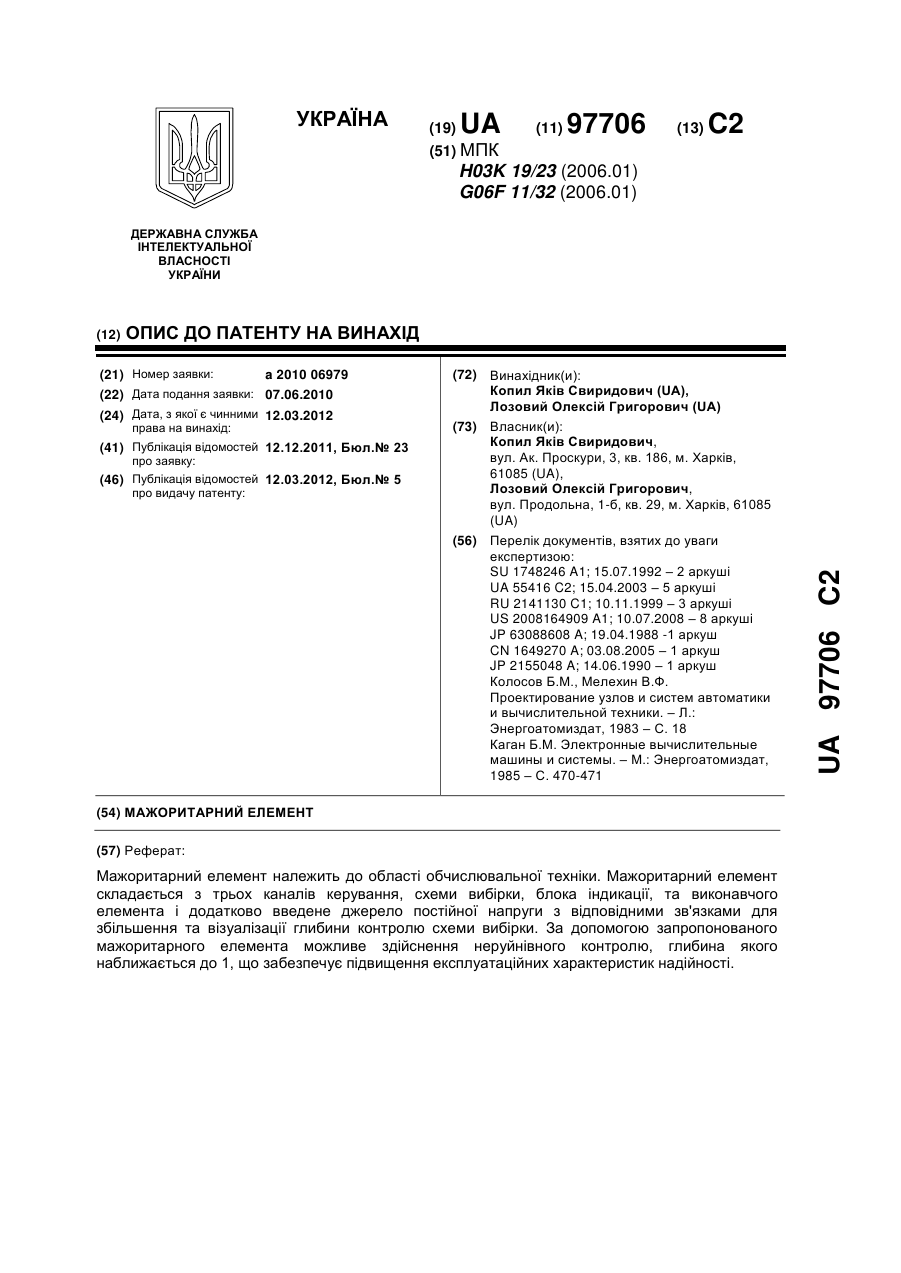

Номер патенту: 97706

Опубліковано: 12.03.2012

Автори: Лозовий Олексій Григорович, Копил Яків Свиридович

МПК: H03K 19/23, G06F 11/32

Мітки: елемент, мажоритарний

Формула / Реферат:

1. Мажоритарний елемент, що містить три канали керування, схему вибірки "≥ 2", блок індикації, при цьому перші виходи трьох каналів керування сполучені з першим, другим і третім входами схеми вибірки "≥ 2"відповідно, який відрізняється тим, що додатково вводяться джерело постійної напруги і виконавчий елемент, при цьому другі виходи першого, другого і третього каналів керування сполучені з першим, другим і...
