Бітков Владімір Ніколаєвіч

Номер патенту: 20880

Опубліковано: 16.04.2001

Автори: Морозов Юрій Дімітровіч, Тихонюк Леонід Сергійович, Бітков Владімір Ніколаєвіч, Бабіцький Марк Самойлович, Гоцуляк Анатолій Олександрович, Матросов Юрій Івановіч, Булянда Олександр Олексійович, Носоченко Олег Васильович, Сахно Валерій Олександрович, Ефрон Леонід Іосіфовіч

МПК: C21D 1/02, C21D 8/00

Мітки: прокату, товстолистового, обробки, термодифузійної, спосіб

Формула / Реферат:

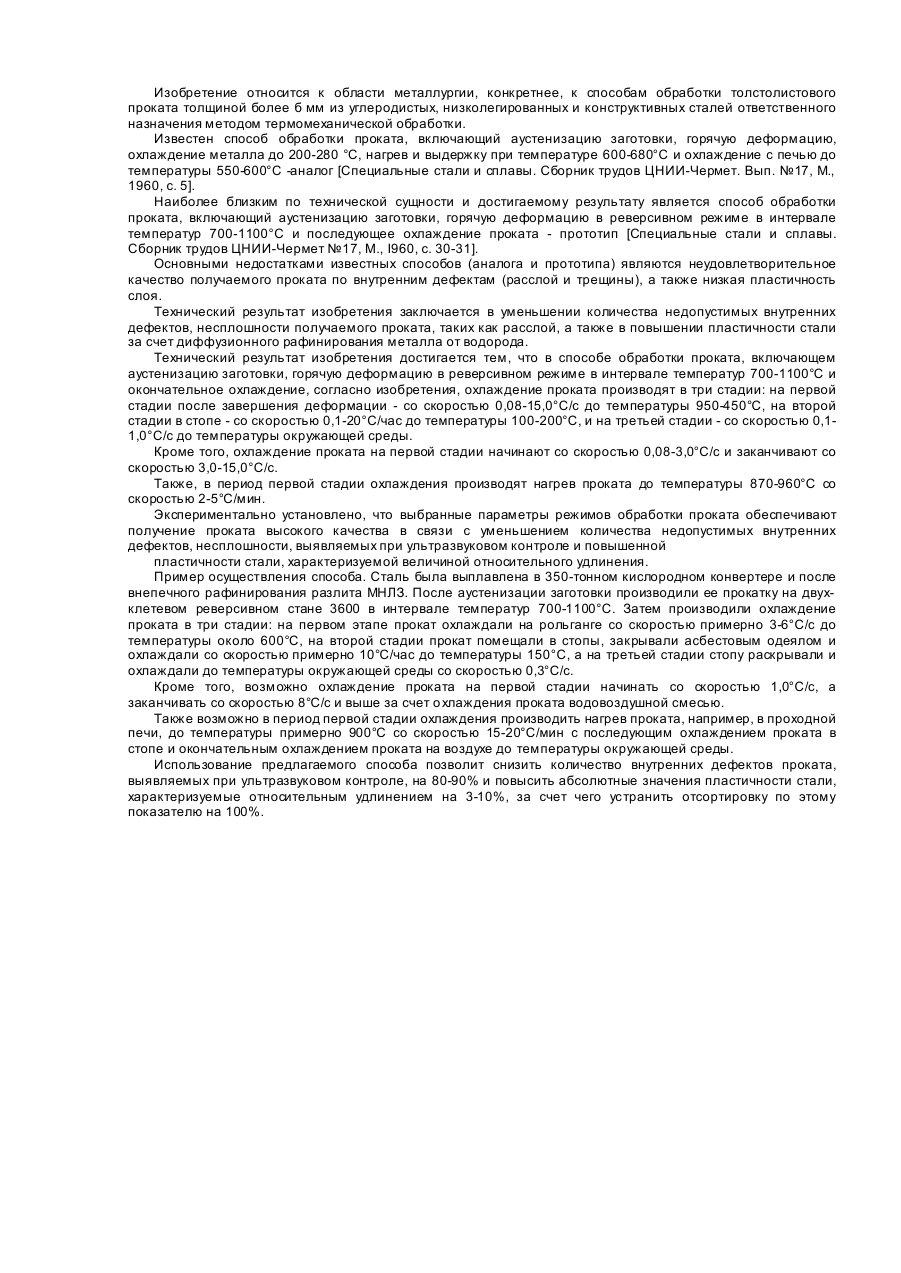

1. Способ термодиффузионной обработки толстолистового проката, включающий аустенизацию заготовки, горячую деформацию в реверсивном режиме в интервале температур 700-1100°С и окончательное охлаждение, отличающийся тем, что охлаждение листов производят в три стадии: на первой стадии после завершения деформации - со скоростью 0,08 - 15,0°С/сек. до температуры 350 - 450°С, на второй стадии в стопе - со скоростью 0,1 - 20°С/час до температуры 100...

Номер патенту: 25136

Опубліковано: 30.10.1998

Автори: Бітков Владімір Ніколаєвіч, Матросов Юрій Івановіч, Левін Димитрій Юрійович, Тихонюк Леонід Сергійович, Платонов Алєксандр Сєргєєвіч, Морозов Юрій Дмітрієвіч, Сахно Валерій Олександрович, Пємов Ігор Феліксович, Носоченко Олег Василійович, Булянда Олександр Олексійович, Бабіцький Марк Самойлович

МПК: C21D 8/00, C21D 1/02

Мітки: спосіб, виробництва, прокату, листового

Формула / Реферат:

1. Способ производства листового проката, включающий выплавку металла, обработку его в ковше, непрерывную разливку на слябовые заготовки, аустенизацию, предварительную и окончательную деформации в реверсивном режиме за несколько проходов в интервале заданных температур и охлаждение проката до температуры окружающей среды, отличающийся тем, что заготовку получают из стали следующего химического состава, мас.%: Углерод ...

Номер патенту: 23862

Опубліковано: 31.08.1998

Автори: Булянда Олександр Олексійович, Бітков Владімір Ніколаєвіч, Сахно Валерій Олександрович, Іванов Євген Анатольович, Матросов Юрій Івановіч, Бабіцький Марк Самойлович, Морозов Юрій Дімітровіч

МПК: C21D 1/02

Мітки: спосіб, прокату, виробництва

Формула / Реферат:

1. Способ производства проката, включающий выплавку стали, аустенизацию, предварительную и окончательную деформации в реверсивном режиме, окончательное охлаждение, отличающийся тем, что выплавляют сталь следующего химического состава при соотношении ингредиентов, мас.%:Углерод       0,05-0,15Марганец    1,0-1,7Кремний      0,15-0,4Ниобий        0,01- 0,04Ванадий      0,03-0,07Титан   ...

Номер патенту: 21831

Опубліковано: 30.04.1998

Автори: Булянда Олександр Олексійович, Левін Димитрій Юрійович, Гоцуляк Анатолій Олександрович, Бітков Владімір Ніколаєвіч, Сахно Валерій Олександрович, Тихонюк Леонід Сергійович, Морозов Юрій Дмітрієвіч, Гусаков Борис Валер'янович, Матросов Юрій Івановіч, Бабіцький Марк Самойлович

МПК: C21D 8/00, C21D 1/02

Мітки: прокату, виробництва, спосіб

Формула / Реферат:

1. Способ производства проката, включаю­щий получение заготовки из стали, аустенизацию, предварительную и окончательную деформацию в реверсивном режиме с заданными степенями об­жатия и охлаждение, отличающийся тем, что за­готовку получают из стали следующего хими­ческого состава, мас.%:Углерод                                 0,5-0,3 Марганец                              0,30-2,0 Кремний                              ...

Номер патенту: 14763

Опубліковано: 18.02.1997

Автори: Гоцуляк Анатолій Олександрович, Сахно Валерій Олексійович, Степаненко Володимир Миколайович, Булянда Олександр Олексійович, Бабіцький Марк Самойлович, Лєвін Димитрій Юрійович, Матросов Юрій Івановіч, Кукуш Сергій Федорович, Бітков Владімір Ніколаєвіч, Морозов Юрій Дмітрієвіч

МПК: C21D 8/00, C21D 1/02

Мітки: прокату, виробництва, спосіб

Формула / Реферат:

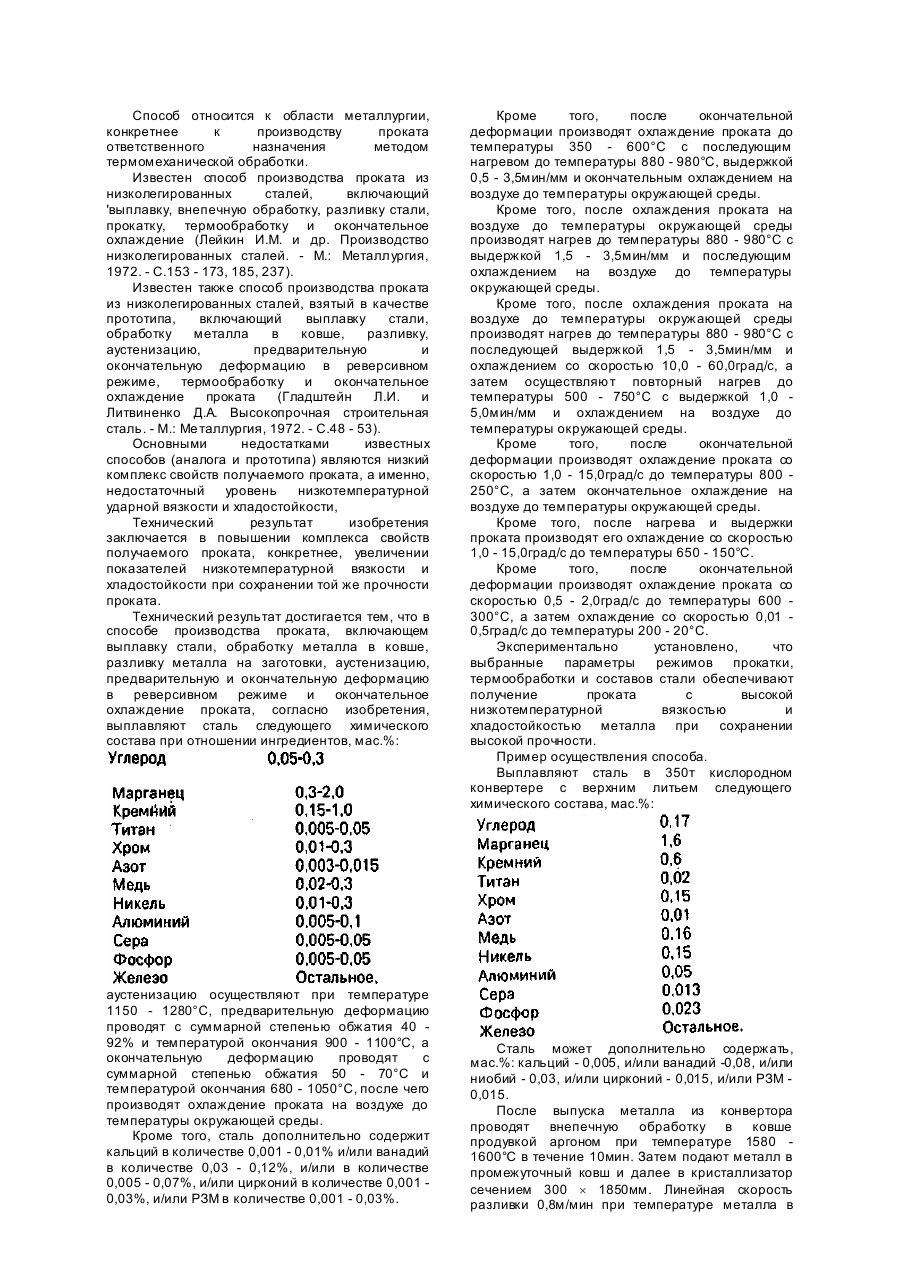

1. Способ производства проката, включаю­щий выплавку стали, обработку металла в ковше, разливку, аустенизацию, предварительную и окончательную деформации в реверсивном режи­ме, окончательное охлаждение, отличающийся тем, что выплавляют сталь следующего химиче­ского состава при соотношении ингредиентов, мас.%:   Углерод            0,05-0,3    Марганец         0,3-2,0    Кремний           0,15-1,0   ...
