C01B 31/34 — вольфраму або молібдену

Номер патенту: 98753

Опубліковано: 12.05.2015

Автори: Мартинова Людмила Михайлівна, Бондаренко Володимир Петрович, Андреєв Ігор Вікторович, Матвійчук Олександр Олександрович

МПК: C01B 31/34, B22F 9/16

Мітки: субкарбіду, вкритого, спосіб, порошку, карбіду, вольфраму, отримання, гектомікронного, оболонкою

Формула / Реферат:

Спосіб отримання гектомікронного порошку субкарбіду вольфраму W2C, вкритого оболонкою з карбіду вольфраму WC, який не містить вільного вуглецю, що включає карбідизацію порошку вольфраму у метано-водневому газовому середовищі, який відрізняється тим, що карбідизацію гектомікронного порошку вольфраму розміром від 200 до 400 мкм з кубічною або поліедричною формою проводять у метано-водневому газовому середовищі з концентрацію метану 2,5-4 % (по...

Номер патенту: 107522

Опубліковано: 12.01.2015

Автори: Волков Сергій Васильович, Карпушин Микола Олександрович, Новоселова Інесса Аркадіївна, Наконешна Євгенія Петрівна

МПК: C01B 31/34, B82B 3/00, C25C 5/00 ...

Мітки: монокарбіду, синтезу, електролітичного, спосіб, нановолокон, вольфраму

Формула / Реферат:

Спосіб отримання нановолокон гексагонального монокарбіду вольфраму a-WC, який включає електроліз розплаву, що містить хлорид натрію, хлорид калію, вольфрамат натрію і метафосфат натрію, який здійснюють у присутності діоксиду вуглецю під надлишковим тиском 5-18 атм., який відрізняється тим, що електроліз здійснюють при температурі 700-750 °C та густині струму 0,05-0,50 А/см2 при наступному співвідношенні компонентів розплаву, мол.%: ...

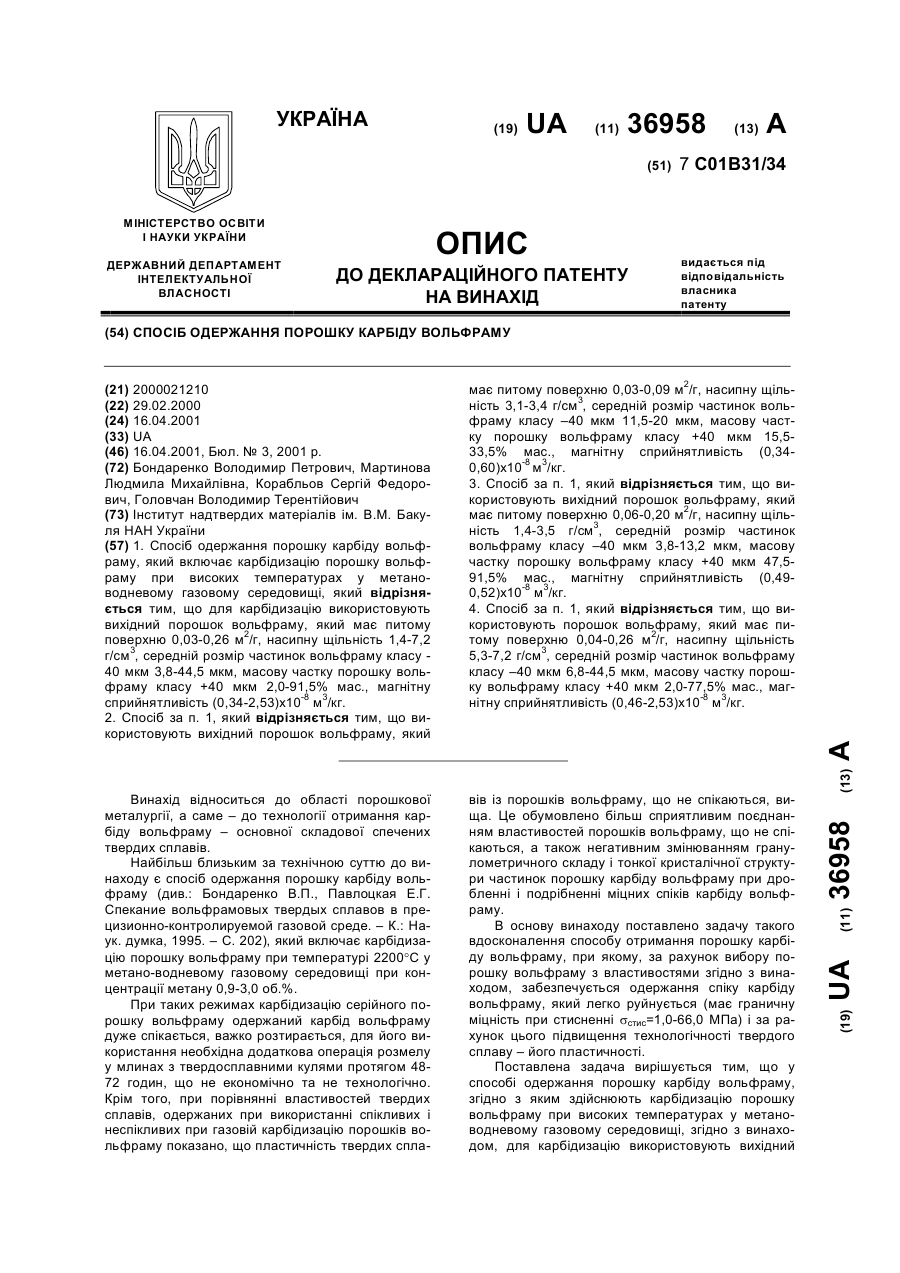

Номер патенту: 36958

Опубліковано: 16.02.2004

Автори: Бондаренко Володимир Петрович, Головчан Володимир Терентійович, Мартинова Людмила Михайлівна, Корабльов Сергій Федорович

МПК: C01B 31/34, B22F 9/16

Мітки: карбіду, одержання, порошку, спосіб, вольфраму

Формула / Реферат:

1.Спосіб одержання порошку карбіду вольфраму, який включає карбідизацію порошку вольфраму при високих температурах у метано-водневому газовому середовищі, який відрізняється тим, що для карбідизації використовують вихідний порошок вольфраму , який має питому поверхню 0,03-0,26 м2/г, насипну щільність 1,4-7,2 г/см3, середній розмір частинок вольфраму класу -40 мкм 3,8-44,5 мкм, масову частку порошку вольфраму класу +40 мкм 2,0-91,5% мас,...

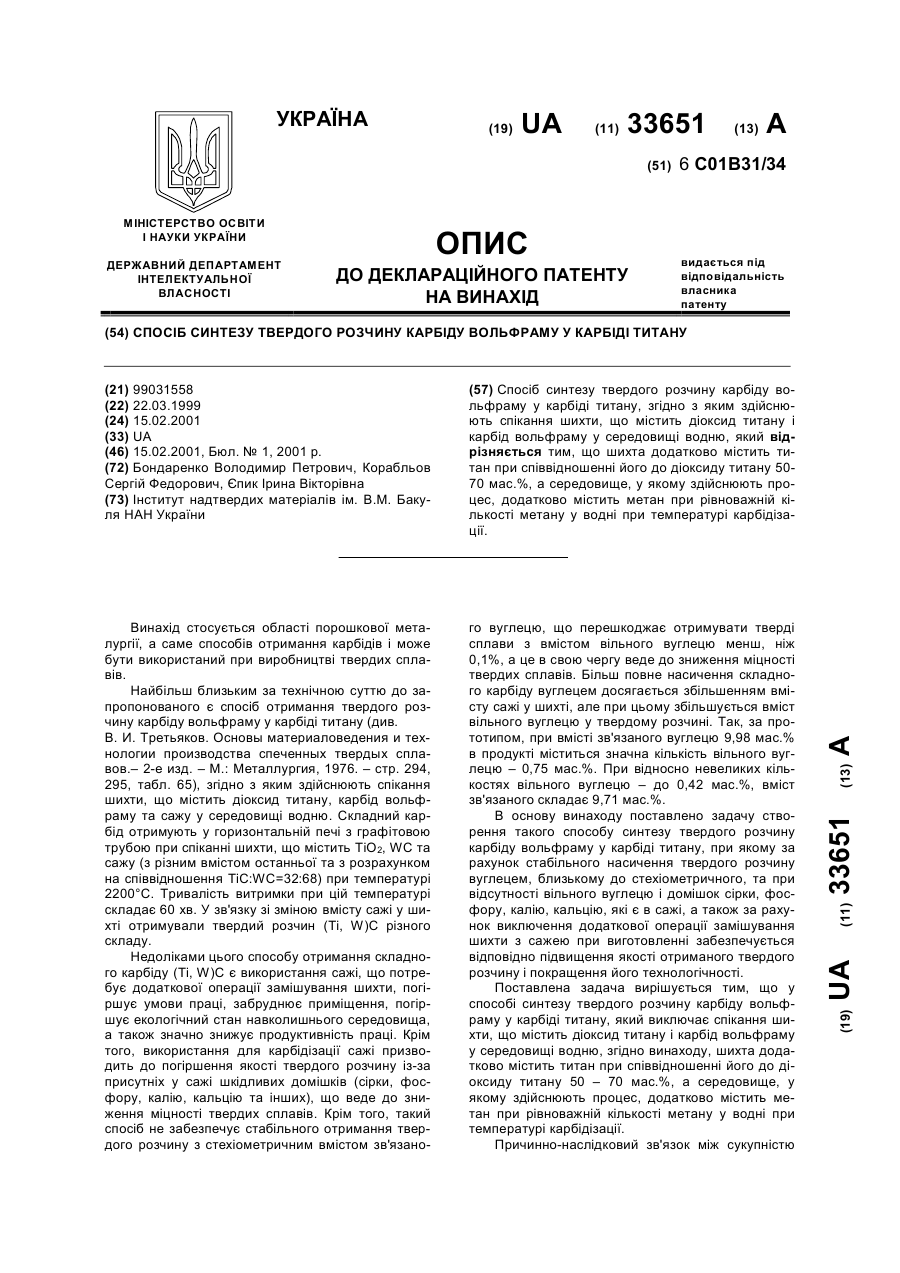

Номер патенту: 33651

Опубліковано: 15.02.2001

Автори: Корабльов Сергій Федорович, Бондаренко Володимир Петрович, Єпик Ірина Вікторівна

МПК: C01G 41/00, C01B 31/34, C01G 23/00 ...

Мітки: карбіду, титану, карбіди, вольфраму, синтезу, спосіб, твердого, розчину

Формула / Реферат:

Спосіб синтезу твердого розчину карбіду вольфраму у карбіді титану, згідно з яким здійснюють спікання шихти, що містить діоксид титану і карбід вольфраму у середовищі водню, який відрізняється тим, що шихта додатково містить титан при співвідношенні його до діоксиду титану 50 - 70 мас. %, а середовище, у якому здійснюють процес, додатково містить метан при рівноважній кількості метану у водні при температурі карбідізації.

Номер патенту: 27320

Опубліковано: 15.09.2000

Автори: Нінан Леон, Бретон Клод

МПК: C01D 7/35, C01B 31/34, B01D 9/02, B01D 9/00 ...

Мітки: установка, кристалізації, натрію, матеріалу, моногідратного, карбонату, неорганічного, спосіб

Текст:

...указанным уровнем составляет, например, 0,1-0.9. причем специально рекомендованными соотношениями являются1 соотношения, превышающие 0,2 и предпочтительно равные 0,3 и меньшие 0,8, предпочтительно меньшие 0,7. Водяная пленка, которую заставляют обтекать наружную сторону стенки продолжения трубки, нужна для растворения частиц карбоната натрия, могущих попасть на указанную наружную сторону трубки. Таким образом избегают образования комков...

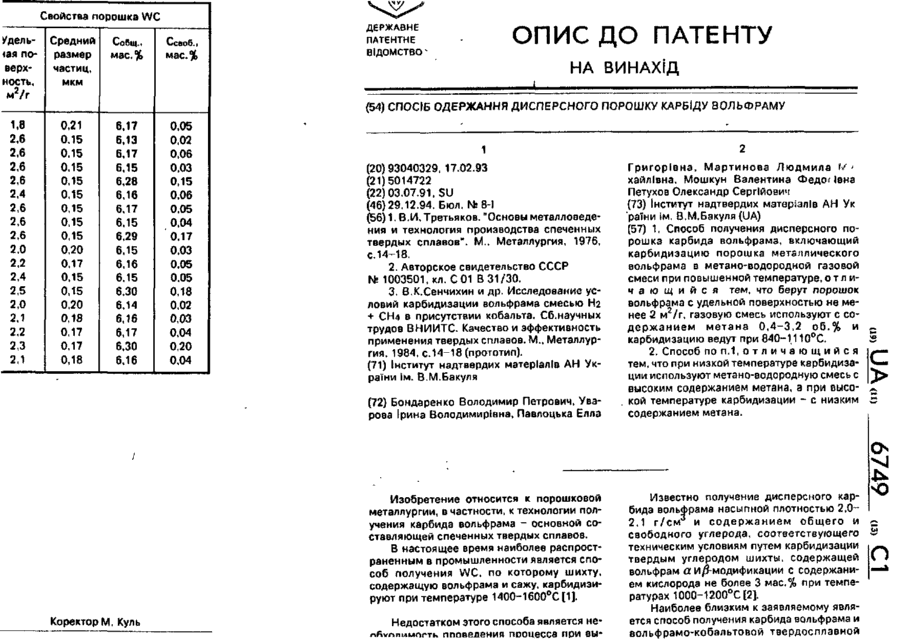

Номер патенту: 6749

Опубліковано: 29.12.1994

Автори: Уварова Ірина Володимирівна, Мартинова Людмила Михайлівна, Мошкун Валентина Федорівна, Бондаренко Володимир Петрович, Павлоцька Елла Григорівна, Петухов Олександр Сергійович

МПК: C01B 31/34, B22F 9/16

Мітки: карбіду, вольфраму, спосіб, порошку, одержання, дисперсного

Формула / Реферат:

(57) 1. Способ получения дисперсного порошка карбида вольфрама, включающий карбидизацию порошка металлического вольфрама в метано-водородной газовой смеси при повышенной температуре, отличающийся тем, что берут порошок вольфрама с удельной поверхностью не менее 2 м2/г, газовую смесь используют с содержанием метана 0,4-3,2 об.% и карбидизацию ведут при 840—1110°С.2. Способ по п.1, отличающийся тем, что при низкой температуре...
