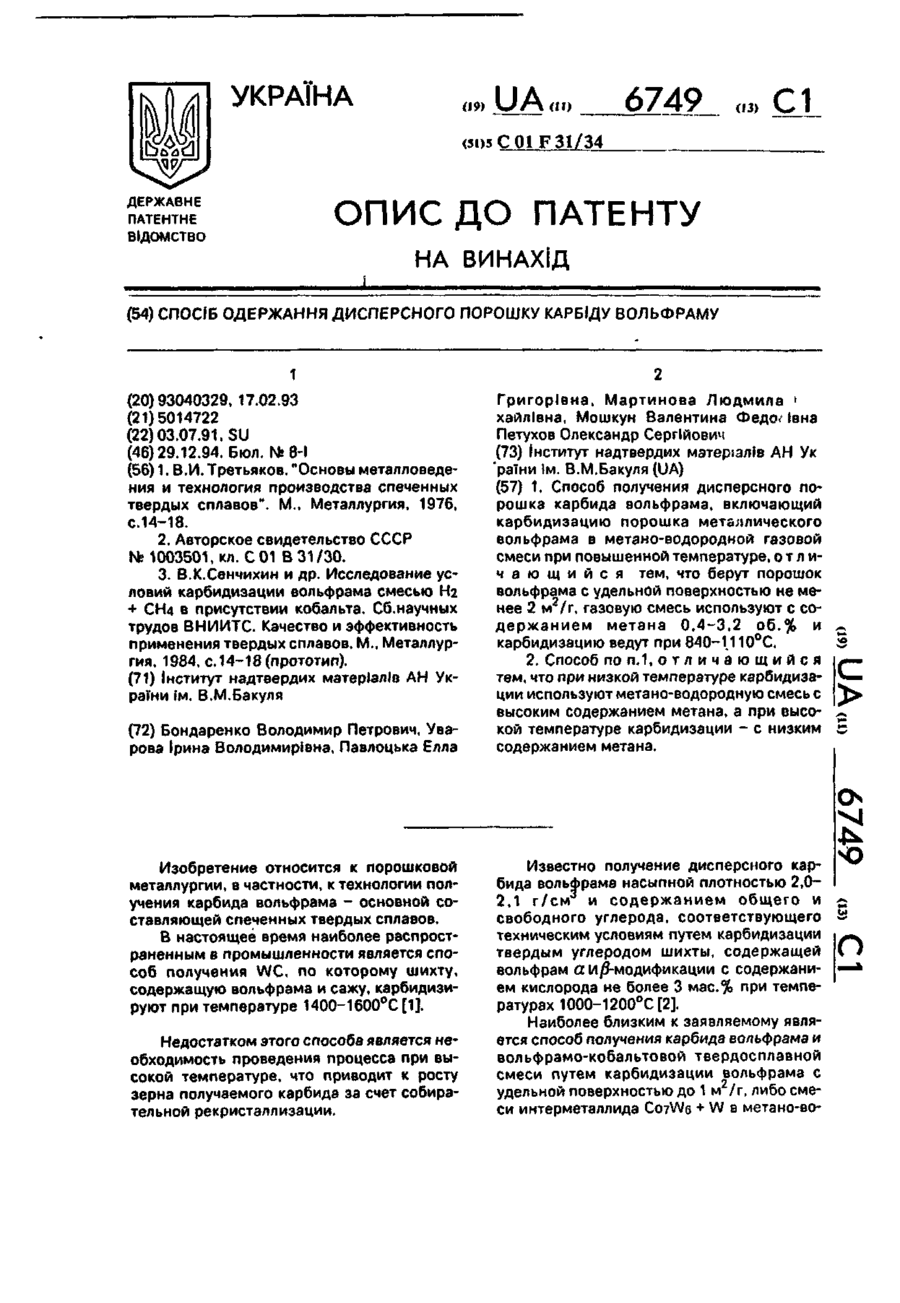

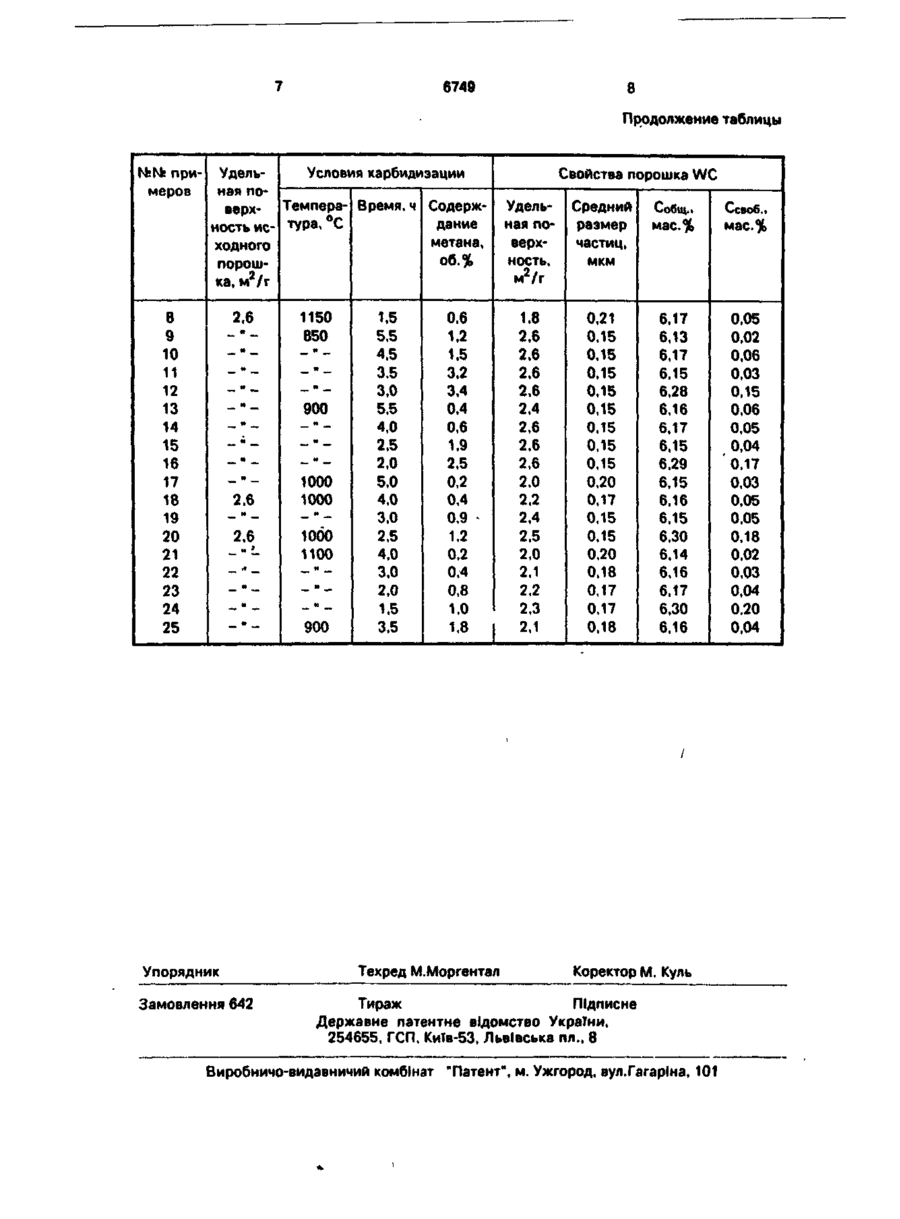

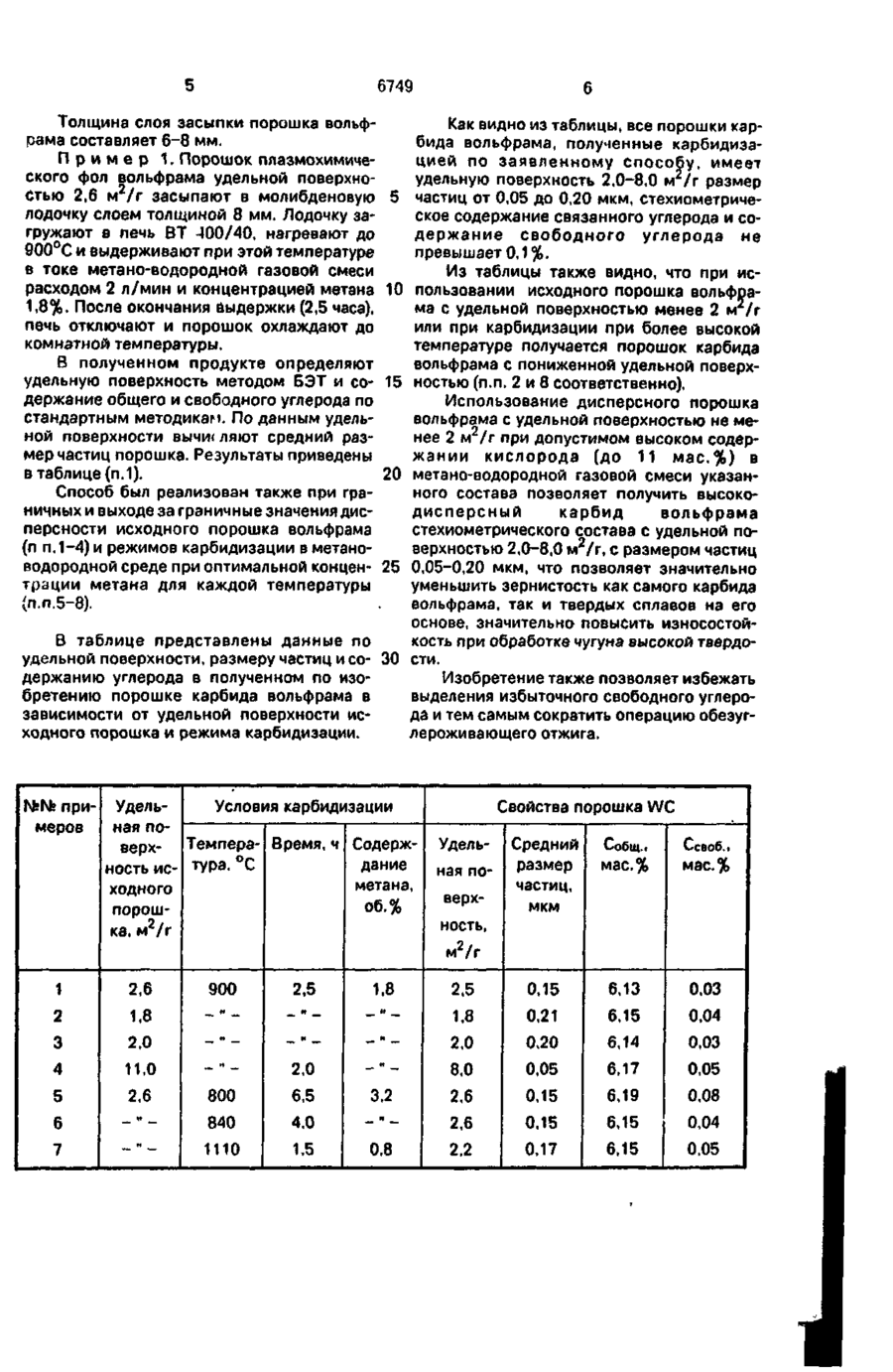

Спосіб одержання дисперсного порошку карбіду вольфраму

Номер патенту: 3654

Опубліковано: 27.12.1994

Автори: Чуйко Олексій Олексійович, Касперський Віктор Олександрович, Горлов Юрій Іванович, Брей Володимир Вікторович

МПК: C01B 33/16

Мітки: бор, одержання, дисперсного, спосіб, кремнезему, містить

Формула / Реферат:

1. Способ получения дисперсного борсодержащего кремнезема, включающий обработку кремнезема органическим соединением бора, от­личающийся тем, что, с целью улучшения меха­нических свойств резин на его основе за счет получения продукта с химически привитыми к его поверхности борсодержащими группами и повы­шения их концентрации, кремнезем предвари­тельно дегидратируют при 200-7500 С, а в качестве органического соединения бора используют пары...

Номер патенту: 1680

Опубліковано: 25.10.1994

Автори: Шульженко Олександр Олександрович, Воронін Георгій Олексійович, Осипов Олександр Сергійович

МПК: C01B 31/06, B22F 7/04

Мітки: композиційного, кремнію, спосіб, карбіду, матеріалу, одержання, алмазу

Формула / Реферат:

1. Способ получения композиционного ма­териала из алмаза и карбида кремния, включа­ющий формирование трехслойной системы из слоя алмазного порошка, пластины из кремния и проме­жуточного между ними слоя, нагрев этой системы под воздействием давления не менее 25 кбар до температуры, достаточной для плавления кремния, и выдерживание при этой температуре, отличающийся тем, что, с целью повышения износостойкости алмазосодержащего слоя...

Номер патенту: 2624

Опубліковано: 26.12.1994

Автори: Мошкун Валентина Федорівна, Павлоцька Елла Григорівна, Мартинова Людмила Михайлівна, Цалюк Раїса Хаімовна, Бондаренко Володимир Петрович

МПК: C22B 7/00, B22F 9/16

Мітки: твердих, переробки, спосіб, вольфрамо-кобальтових, відходів, сплавів

Формула / Реферат:

1. Способ переработки отходов вольфрамо-кобальтовых твердых сплавов, включающий предварительное окисление отходов кислородсодержащим газом, окончательную обработку газом до полного окисления, восстановление газообразным восстановителем и карбидизацию в углеродсодержащей среде, отличающийся тем, что предварительное окисление проводят при температуре 900-1100°С в течение 0,5-1,5 часов до создания поверхностного окисленного слоя с последующим...

Номер патенту: 4262

Опубліковано: 27.12.1994

Автори: Безарашвілі Леван Рафаелович, Буряк Микола Іванович, Бандур Віктор Аркадійович, Счастлівцев Сергій Вікторович, Волков Сергій Васильович

МПК: C25C 5/00

Мітки: електроліт, одержання, молібдено-вольфрамового, порошку

Формула / Реферат:

Электролит для получения молибдено-вольфрамового порошка электролизом из расплавов, содержащий оксиды молибдена и вольфрама, отлича­ющийся тем, что, с целью повышения дисперсности порошка и снижения температуры расплава, он до­полнительно содержит натрий фосфорнокислый мета и натрий хлористый при следующих соотношениях компонентов в расплаве, маc. %:натрий фосфорнокислый мета                         60-68 натрий...

Номер патенту: 3943

Опубліковано: 27.12.1994

Автори: Лузінов Ігор Аркадійович, Копельців Юрій Андрійович, Клеп Віктор Збігневич, Кучер Роман Володимирович, Федорова Олесан Валеріївна, Мінько Сергій Степанович

МПК: C09C 3/10

Мітки: неорганічного, дисперсного, модифікованого, одержання, матеріалу, спосіб

Формула / Реферат:

Способ получения модифицированного дисперсного неорганического материала путем нанесения на его поверхность полимерного покрытия, отличающийся тем, что на поверхность дисперсного неорганического материала наносят из раствора сополимер стиромаля при мольном соотношении звеньев стирола и малеинового ангидрида 1:1, предварительно обработанный ингибиторами радикальных процессов из группы пространственно затрудненных фенолов или стабильных...
