C04B 28/12 — гідравлічне вапно
Сировинна суміш для виготовлення ніздрюватого бетону
Номер патенту: 23173
Опубліковано: 19.05.1998
Автори: Прищепчук Тамара Петрівна, Дворніченко Ірина Миколаївна, Костирко Валерій Тимофійович, Заботін Іван Іванович
МПК: C04B 38/02, C04B 28/12, C04B 18/12 ...
Мітки: ніздрюватого, бетону, сировинна, суміш, виготовлення
Формула / Реферат:
Сырьевая смесь для изготовления ячеистого бетона, включающая известь, кремнеземистый компонент, алюминиевую пудру и воду, отличающаяся тем, что она содержит в качестве кремнеземистого компонента отходы обогащения марганцевых руд при следующем соотношении компонентов, мас.%: Известь 14-21 Отходы обогащения марганцевых руд 43-52 Алюминиевая пудра ...

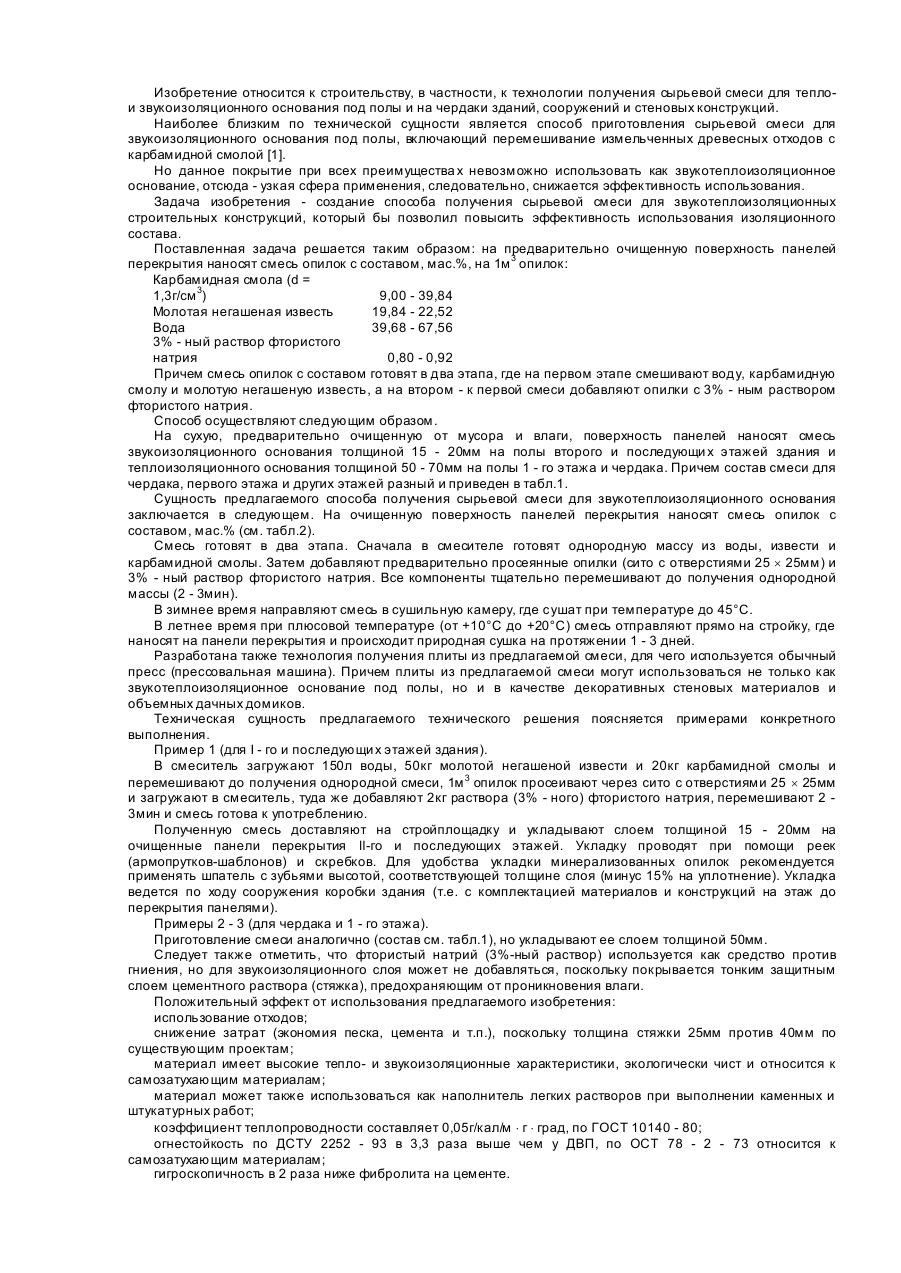

Спосіб приготування сировинної суміші для звукотеплоізоляційних будівельних конструкцій
Номер патенту: 7258
Опубліковано: 25.12.1997
Автори: Горвіц Мирон Самуілович, Князюк Михайло Дмитрович
МПК: C04B 28/12, C04B 18/26, C04B 38/00 ...
Мітки: суміші, спосіб, будівельних, конструкцій, звукотеплоізоляційних, приготування, сировинної
Формула / Реферат:
Способ приготовления сырьевой смеси для звукотеплоизоляционных строительных конструкций, предусматривающий перемешивание карбамидной смолы и измельченных древесных отходов, отличающийся тем, что 9,00 - 39,84мас.% карбамидной смолы предварительно перемешивают с 19,84 - 22,52мас.% молотой негашеной извести и 39,63 - 67,56мас.% воды с последующим введением 1м3 опилок и 0,80 - 0,92мас.% 3% - ного водного раствора фтористого натрия.

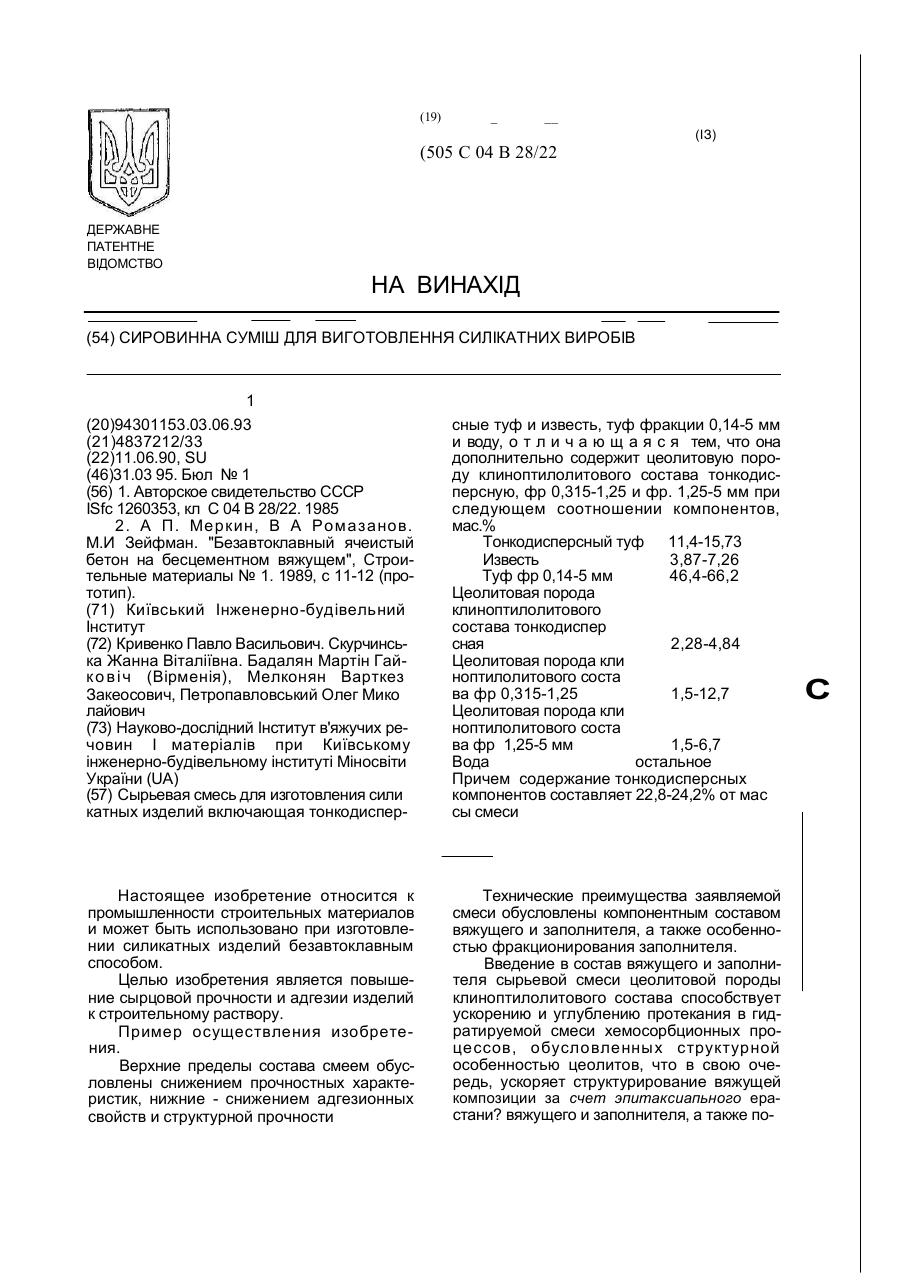

Сировинна суміш для виготовлення силікатних виробів
Номер патенту: 6839
Опубліковано: 31.03.1995
Автори: Кривенко Петро Васільович, Петропавловський Олег Миколайович, Мелконян Варткез Закеосович, Скурчинська Жанна Вітальєвна, Бадалян Мартін Гайкович
МПК: C04B 28/12, C04B 14/14
Мітки: силікатних, виробів, суміш, виготовлення, сировинна
Формула / Реферат:
(57) Сырьевая смесь для изготовления силикатных изделий включающая тонкодисперсные туф и известь, туф фракции 0,14-5 мм и воду, отличающаяся тем, что она дополнительно содержит цеолитовую породу клиноптилолитового состава тонкодисперсную, фр. 0,315-1,25 и фр. 1,25-5 мм при следующем соотношении компонентов, мас.%Причем содержание тонкодисперсных компонентов составляет 22,8-24,2% от массы смеси.
