C10G 9/20 — трубчасті печі

Номер патенту: 109932

Опубліковано: 12.09.2016

Автор: Воробйов Андрій Павлович

МПК: C10G 9/20

Мітки: піч, трубчаста

Формула / Реферат:

1. Трубчаста піч, що складається з корпусу та двох димових труб, де корпус містить камеру радіації з пальником і однорядним трубчастим змійовиком та камеру конвекції з однорядним і багаторядним трубчастими змійовиками, яка відрізняється тим, що корпус трубчастої печі виконаний розбірним, де камера радіації та камера конвекції, мають пристосування для міжкамерного механічного з'єднання, а однорядний трубчастий змійовик на границі камер...

Номер патенту: 66720

Опубліковано: 10.01.2012

Автор: Турченко Дмитро Кузьмич

МПК: F04B 43/08, C10G 9/20, B01J 19/02 ...

Мітки: водовугільної, диметилового, печі, газифікації, ефіру, суміші, отримання, обертовий, спосіб

Формула / Реферат:

1. Спосіб газифікації водовугільної суміші в обертовій печі для отримання диметилового ефіру, при якому виконують послідовно в часі комплекс технологічних операцій в декілька етапів, згідно з якими на першому етапі підготовляють тверді горючі копалини типу вугілля з паралельним контролем якості вхідної сировини, на другому етапі здійснюють спалювання в обертовій печі зазначених перероблюваних сипучих матеріалів з отриманням генераторного...

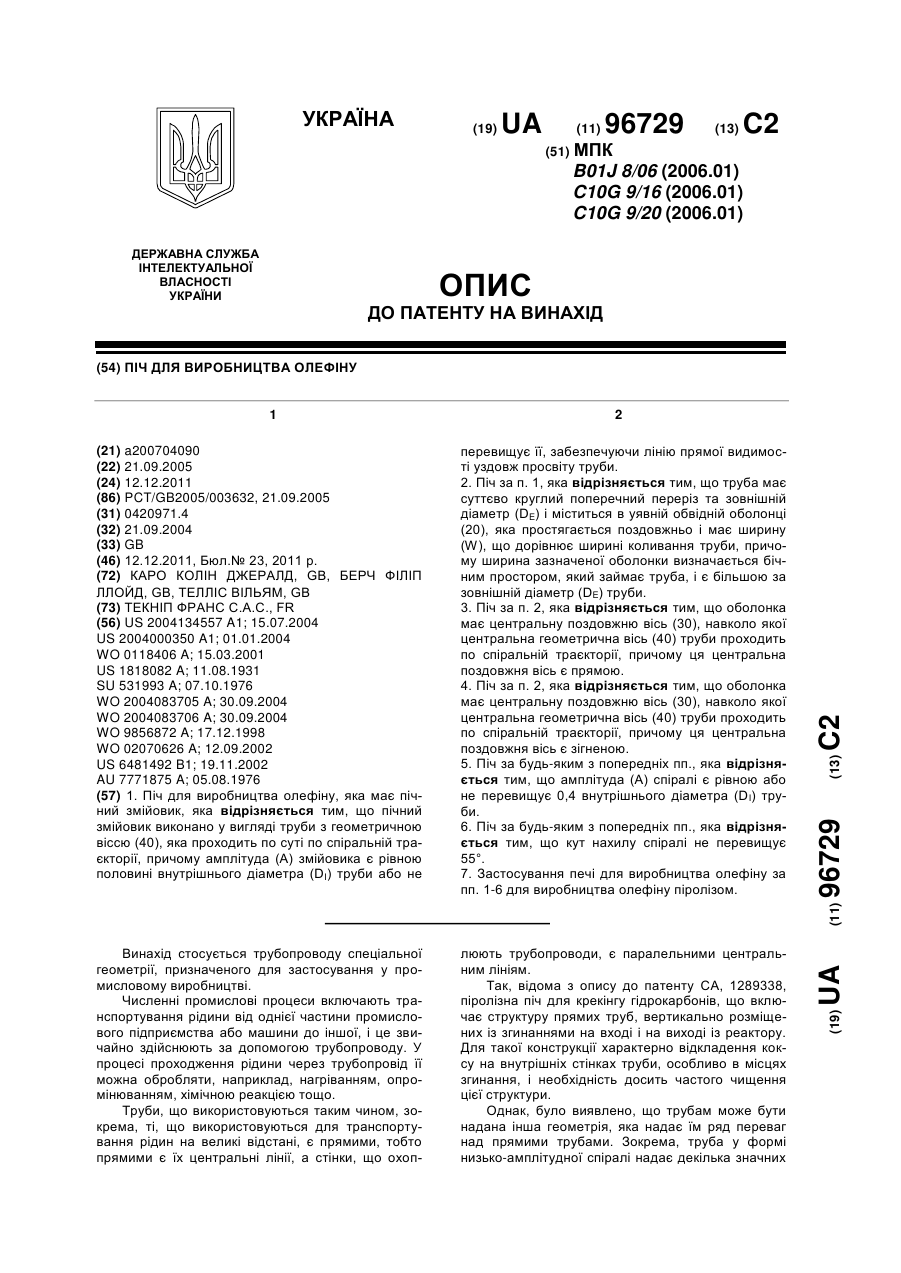

Номер патенту: 96729

Опубліковано: 12.12.2011

Автори: Берч Філіп Ллойд, Каро Колін Джералд, Телліс Вільям

МПК: C10G 9/16, B01J 8/06, C10G 9/20 ...

Мітки: олефіну, піч, виробництва

Формула / Реферат:

1. Піч для виробництва олефіну, яка має пічний змійовик, яка відрізняється тим, що пічний змійовик виконано у вигляді труби з геометричною віссю (40), яка проходить по суті по спіральній траєкторії, причому амплітуда (А) змійовика є рівною половині внутрішнього діаметра (DI) труби або не перевищує її, забезпечуючи лінію прямої видимості уздовж просвіту труби.2. Піч за п. 1, яка відрізняється тим, що труба має суттєво круглий...

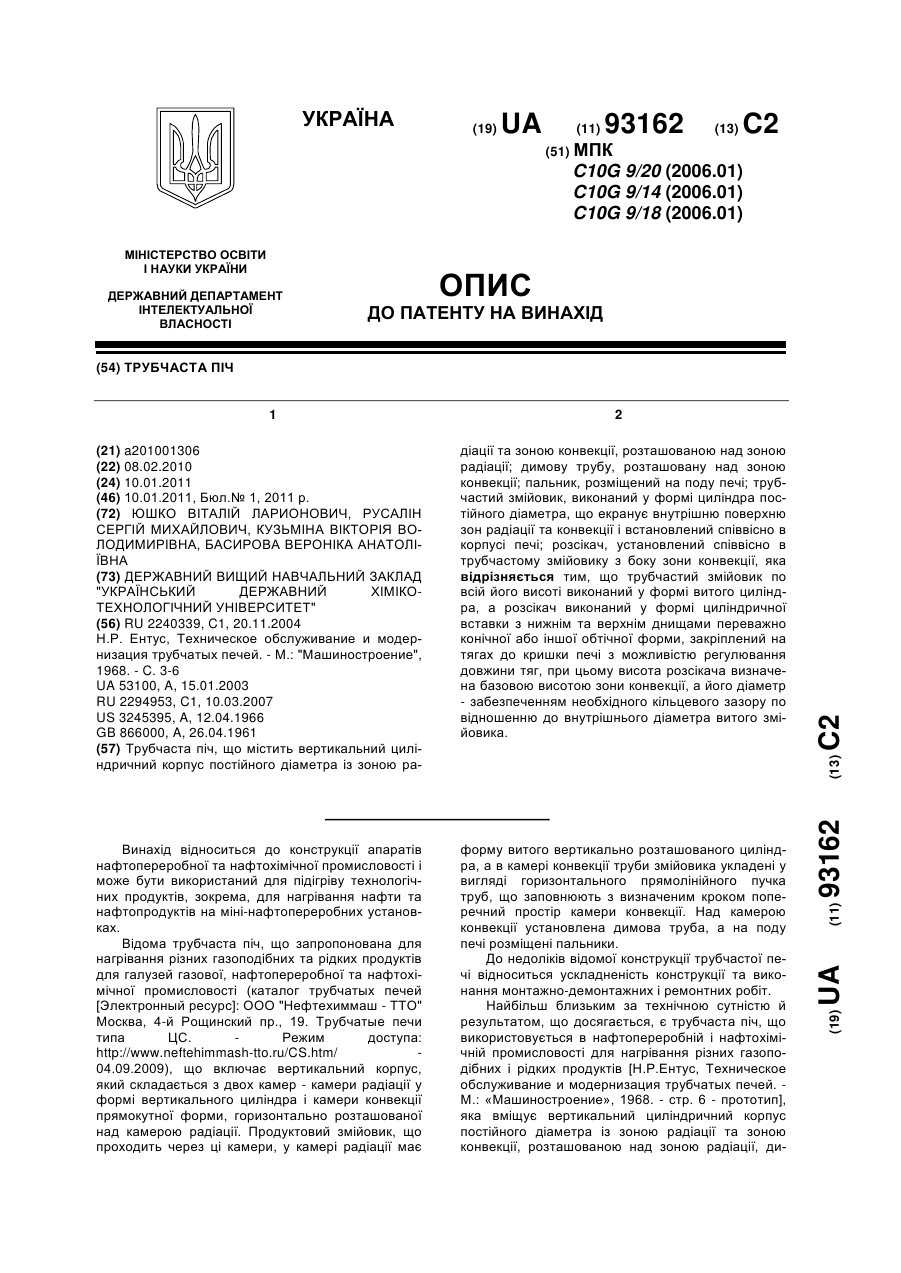

Номер патенту: 93162

Опубліковано: 10.01.2011

Автори: Русалін Сергій Михайлович, Басирова Вероніка Анатоліївна, Кузьміна Вікторія Володимирівна, Юшко Віталій Ларионович

МПК: C10G 9/14, C10G 9/20, C10G 9/18 ...

Мітки: піч, трубчаста

Формула / Реферат:

Трубчаста піч, що містить вертикальний циліндричний корпус постійного діаметра із зоною радіації та зоною конвекції, розташованою над зоною радіації; димову трубу, розташовану над зоною конвекції; пальник, розміщений на поду печі; трубчастий змійовик, виконаний у формі циліндра постійного діаметра, що екранує внутрішню поверхню зон радіації та конвекції і встановлений співвісно в корпусі печі; розсікач, установлений співвісно в трубчастому...

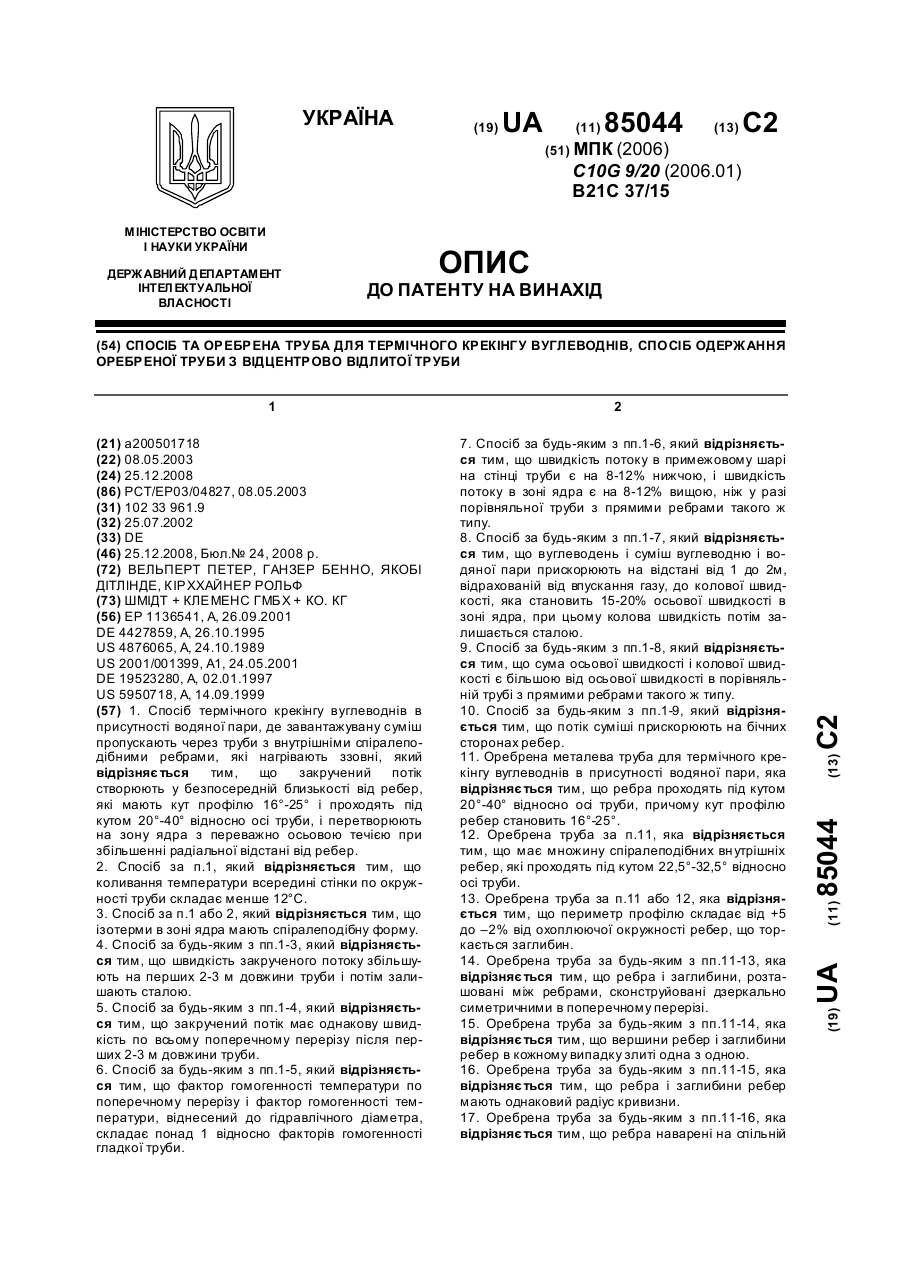

Номер патенту: 85044

Опубліковано: 25.12.2008

Автори: Вельперт Петер, Якобі Дітлінде, Кірххайнер Рольф, Ганзер Бенно

МПК: B21C 37/15, C10G 9/20

Мітки: оребрена, відлитої, спосіб, труба, трубі, термічного, оребреної, одержання, відцентрової, вуглеводнів, крекінгу

Формула / Реферат:

1. Спосіб термічного крекінгувуглеводнів в присутності водяної пари, де завантажувану суміш пропускають через труби з внутрішніми спіралеподібними ребрами, які нагрівають ззовні, який відрізняється тим, що закручений потік створюють у безпосередній близькості від ребер, які мають кут профілю 16°-25° і проходять під кутом 20°-40° відносно осі труби, і перетворюють на зону ядра з переважно осьовою течією при збільшенні радіальної відстані від...

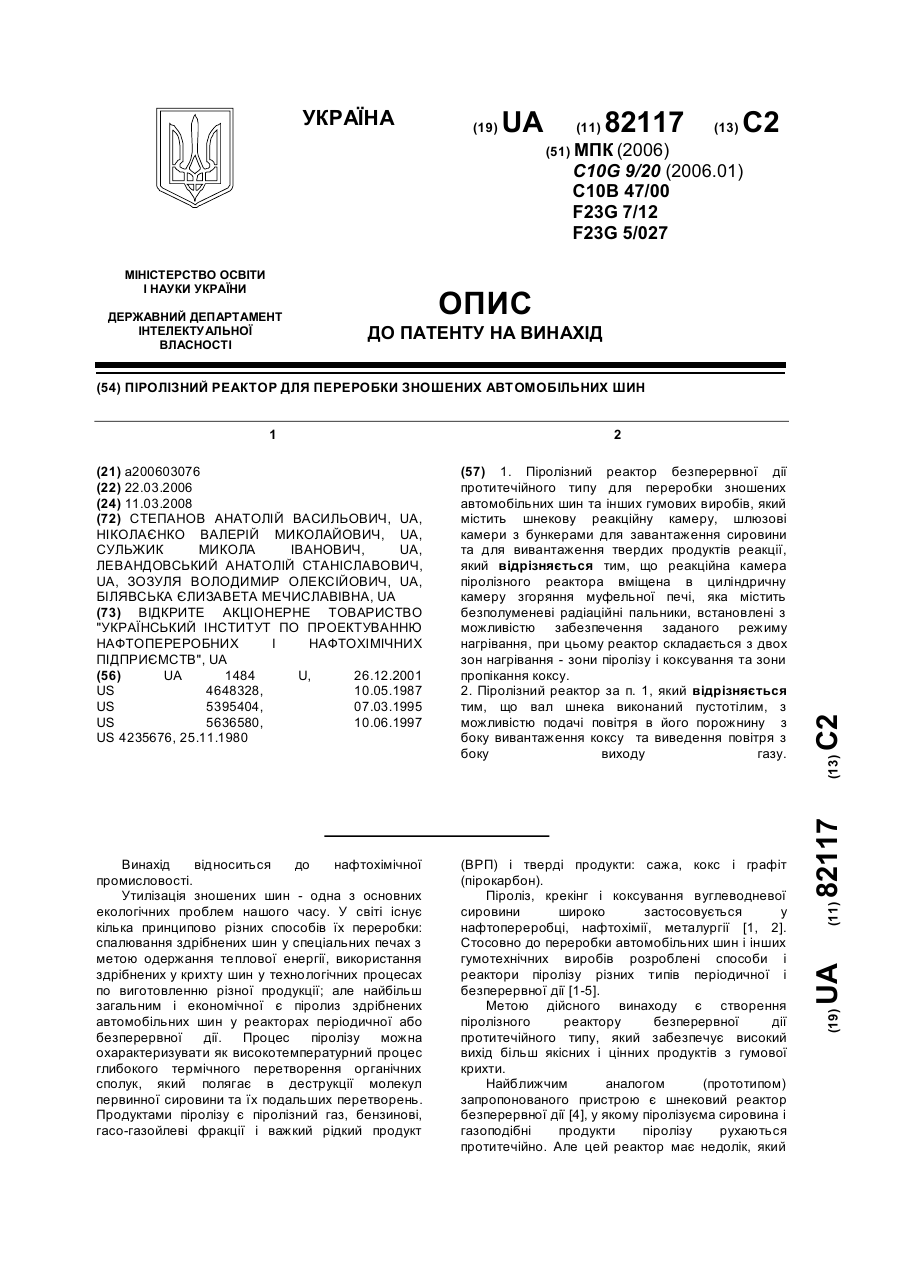

Номер патенту: 82117

Опубліковано: 11.03.2008

Автори: Степанов Анатолій Васильович, Ніколаєнко Валерій Миколайович, Сульжик Микола Іванович, Білявська Єлизавета Мечиславівна, Левандовський Анатолій Станіславович, Зозуля Володимир Олексійович

МПК: F23G 5/027, C10G 9/20, C10B 47/00 ...

Мітки: реактор, зношених, піролізний, переробки, шин, автомобільних

Формула / Реферат:

1. Піролізний реактор безперервної дії протитечійного типу для переробки зношених автомобільних шин та інших гумових виробів, який містить шнекову реакційну камеру, шлюзові камери з бункерами для завантаження сировини та для вивантаження твердих продуктів реакції, який відрізняється тим, що реакційна камера піролізного реактора вміщена в циліндричну камеру згоряння муфельної печі, яка містить безполуменеві радіаційні пальники, встановлені з...

Номер патенту: 78227

Опубліковано: 15.03.2007

Автори: Сульжик Микола Іванович, Ніколаєнко Валерій Миколайович, Степанов Анатолій Васильович

МПК: C10G 9/32, C10G 9/20, C10G 9/36 ...

Мітки: термоконтактного, нафтових, крекінгу, спосіб, залишків

Формула / Реферат:

Спосіб термоконтактного крекінга з одночасним коксуванням нафтових залишків у реакторі у киплячому шарі пилоподібного коксу з охолодженням у скрубері, який відрізняється тим, що нафтові залишки перед подачею у реактор змішують зі сконденсованими при охолодженні у скрубері фракціями крекінга - рециклом і підігрівають у трубчастій печі до 500-520 °С, і в цій же печі або в іншому нагрівальному пристрої нагрівають водяну пару до 600-630 °С, при...

Номер патенту: 17380

Опубліковано: 15.09.2006

Автори: Анхель Морено Дельфрадес, Тривайло Михайло Семенович, Коваленко Володимир Сергійович, Анхель Рубіо Гонзалез, Анхель Фабело Фалкон, Колпаков Володимир Володимирович

МПК: C10G 9/20

Мітки: піролізу, вуглеводнів, пристрій

Формула / Реферат:

Пристрій для піролізу вуглеводнів, що містить корпус з радіаційними пальниками і розміщений в корпусі трубчастий змійовик з розташованими в його порожнині турбулізаторами, який відрізняється тим, що турбулізатори виконані у вигляді спіралей, які в поперечному перерізі мають форму багатокутника, наприклад трикутника.

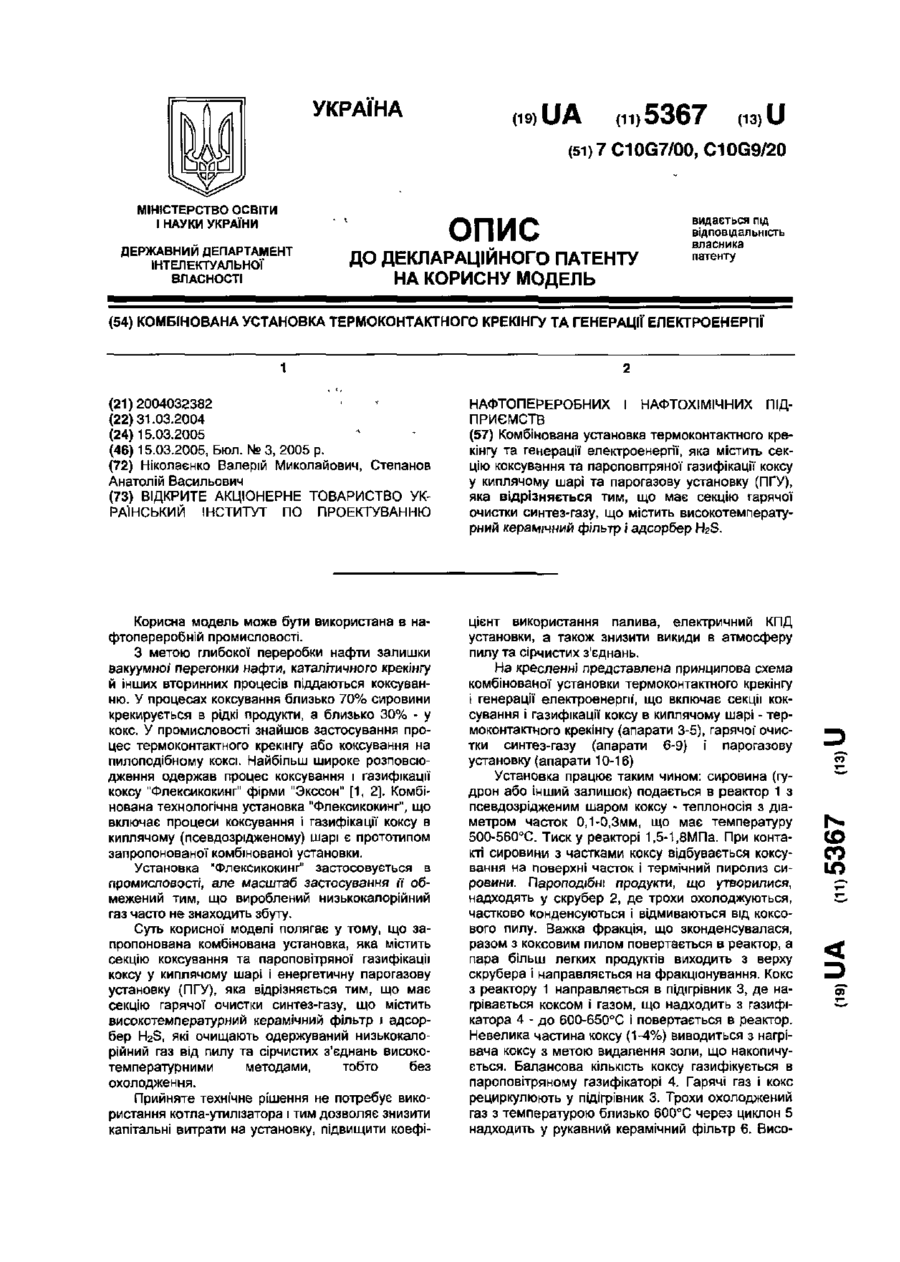

Номер патенту: 5367

Опубліковано: 15.03.2005

Автори: Ніколаєнко Валерій Миколайович, Степанов Анатолій Васильович

МПК: C10G 9/20, C10G 7/00

Мітки: термоконтактного, генерації, електроенергії, комбінована, установка, крекінгу

Формула / Реферат:

Комбінована установка термоконтактного крекінгу та генерації електроенергії, яка містить секцію коксування та пароповітряної газифікації коксу у киплячому шарі та парогазову установку (ПГУ), яка відрізняється тим, що має секцію гарячої очистки синтез-газу, що містить високотемпературний керамічний фільтр і адсорбер H2S.

Номер патенту: 2976

Опубліковано: 15.09.2004

Автори: Матусевич Галина Георгіївна, Степанов Анатолій Васильович, Ніколаєнко Валерій Миколайович

МПК: C10G 9/20, C10G 7/00

Мітки: залишків, енерготехнологічна, установка, висококалорійного, газу, одержання, нафтових, комбінована, електроенергії

Формула / Реферат:

Комбінована енерготехнологічна установка, що містить секцію газифікації нафтових залишків, установку очистки синтез-газу і енергетичну парогазову установку, яка відрізняється тим, що додатково включена секція метанування і абсорбції діоксиду вуглецю.

Номер патенту: 2593

Опубліковано: 15.06.2004

Автори: Березюк Володимир Степанович, Коберідзе Володимир Якович, Ігнатенко Микола Миколайович, Левандовський Анатолій Станіславович, Ніколаєнко Валерій Миколайович

МПК: C10G 7/00, C10G 9/20

Мітки: енерготехнологічна, установка, комбінована

Формула / Реферат:

Комбінована енерготехнологічна установка, що містить секцію сповільненого коксування і паротурбінний енергоблок, яка відрізняється тим, що отриманий кокс використовують як паливо для парового котла, а нагрівання води живлення для парового котла здійснюють в котлі-утилізаторі секції коксування.

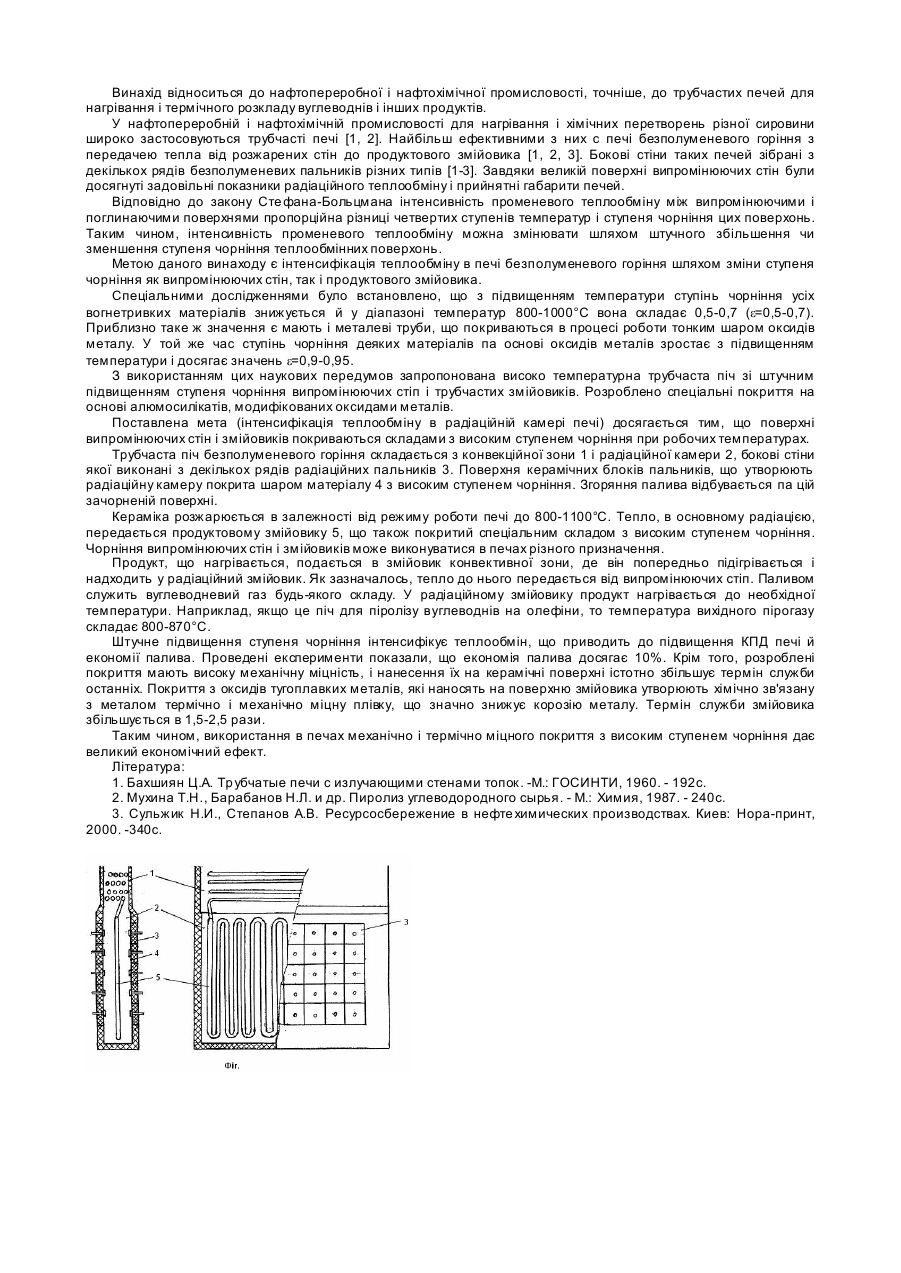

Номер патенту: 64414

Опубліковано: 16.02.2004

Автори: Степанов Анатолій Васильович, Ніколаєнко Валерій Миколайович, Тимощенко Павло Миколайович, Сульжик Микола Іванович

МПК: C10G 9/20

Мітки: трубчаста, безполуменевого, піч, горіння

Формула / Реферат:

Трубчаста піч безполуменевого горіння, що містить конвективну зону і радіаційну камеру, усередині останньої встановлений продуктовий змійовик, яка відрізняється тим, що випромінюючі стіни і поверхня продуктового змійовика покриті речовинами спеціального складу з високим ступенем чорніння.

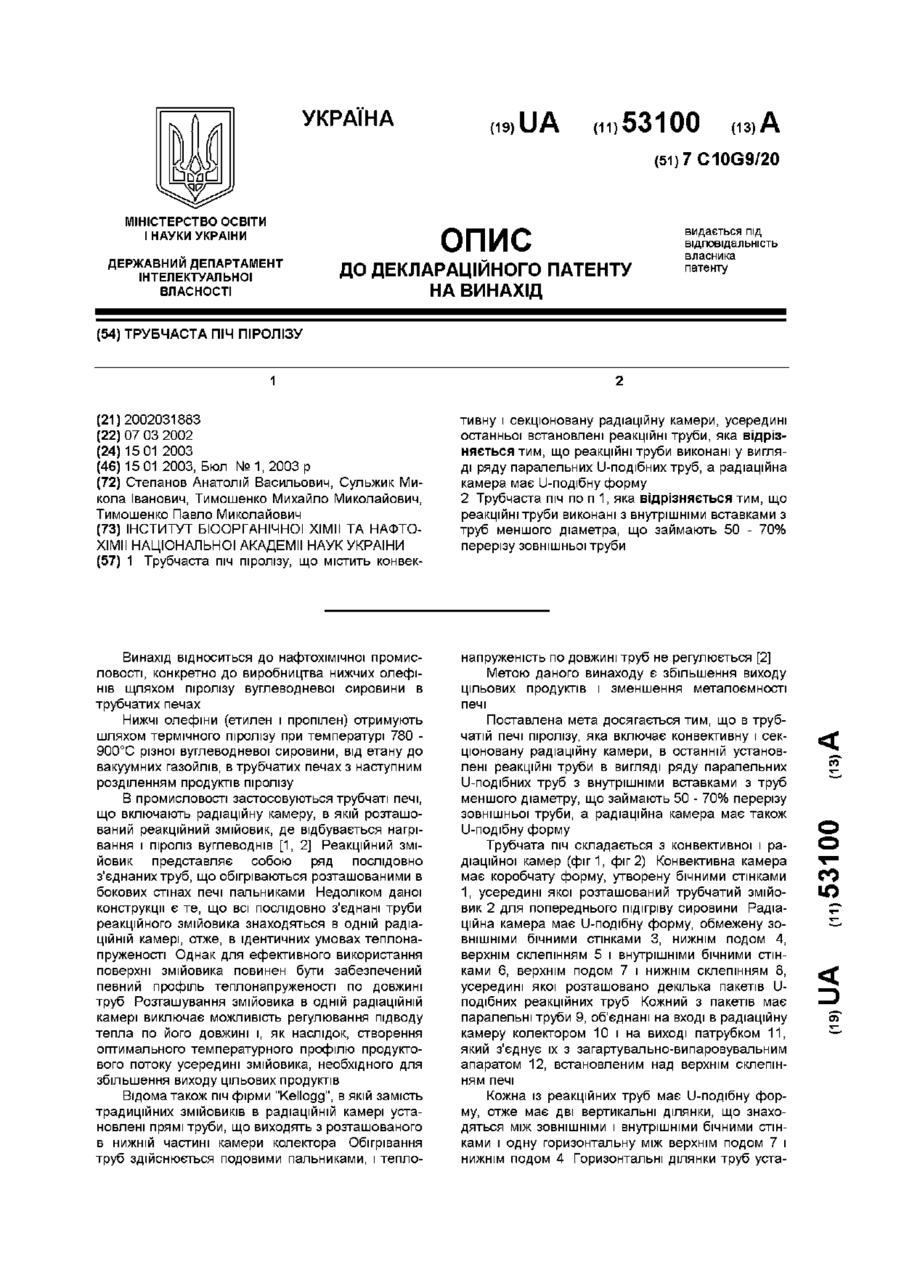

Номер патенту: 53100

Опубліковано: 15.01.2003

Автори: Тимошенко Михайло Миколайович, Тимошенко Павло Миколайович, Степанов Анатолій Васильович, Сульжик Микола Іванович

МПК: C10G 9/20

Мітки: піч, трубчаста, піролізу

Формула / Реферат:

1. Трубчаста піч піролізу, що містить конвективну і секціоновану радіаційну камери, усередині останньої встановлені реакційні труби, яка відрізняється тим, що реакційні труби виконані у вигляді ряду паралельних U-подібних труб, а радіаційна камера має U-подібну форму.2. Трубчаста піч по п.1, яка відрізняється тим, що реакційні труби виконані з внутрішніми вставками з труб меншого діаметра, що займають 50-70% перерізу зовнішньої...

Номер патенту: 38070

Опубліковано: 15.05.2001

Автори: Рудь Олександр Семенович, Мардакін Лев Олександрович, Сіденко Володимир Павлович, Пушкар Володимир Іванович, Шелест Сергій Борисович

МПК: C10G 9/16, C10G 9/20

Мітки: нагрівач, пічний

Текст:

...Під дією перепадів тиску в пічному нагрівачі димові гази з камери згоряння 2 і конвекційної камери 4 швидко відводяться, забезпечуючи більш повне згоряння палива в камері згоряння 2. Крім того, зменшується опір входу димових газів в нагрівальний контур 8 і їх р уху в ньому, що також забезпечує більш швидку їх циркуляцію в нагріва льному контурі 8 і надання йому тепла високотемпературних димових газів. Це прискорює нагрівання сировини і...

Номер патенту: 224

Опубліковано: 30.04.1993

Автори: Гориславець Сергій Петрович, Майоров Віталій Іванович, Ільєнко Борис Кузьмич, Левченко Валерій Петрович, Пак Дон-Чер Андрійович, Романов Володимир Сергійович

МПК: C10G 9/20

Мітки: піч, трубчаста

Формула / Реферат:

Формула изобретенияТрубчатая печь, включающая футерованный корпус, внутреннюю цилиндрическую обечайку и трубчатый змеевик, состоящий из двух секций, одна из которых установлена с внутренней, а другая с внешней сторон обечайки, отличающаяся тем, что, с целью облегчения монтажа и демонтажа, обечайка выполнена из разъемных огнеупорных колец, а секции змеевика соединены между собой сверху.
