Трубчаста піч

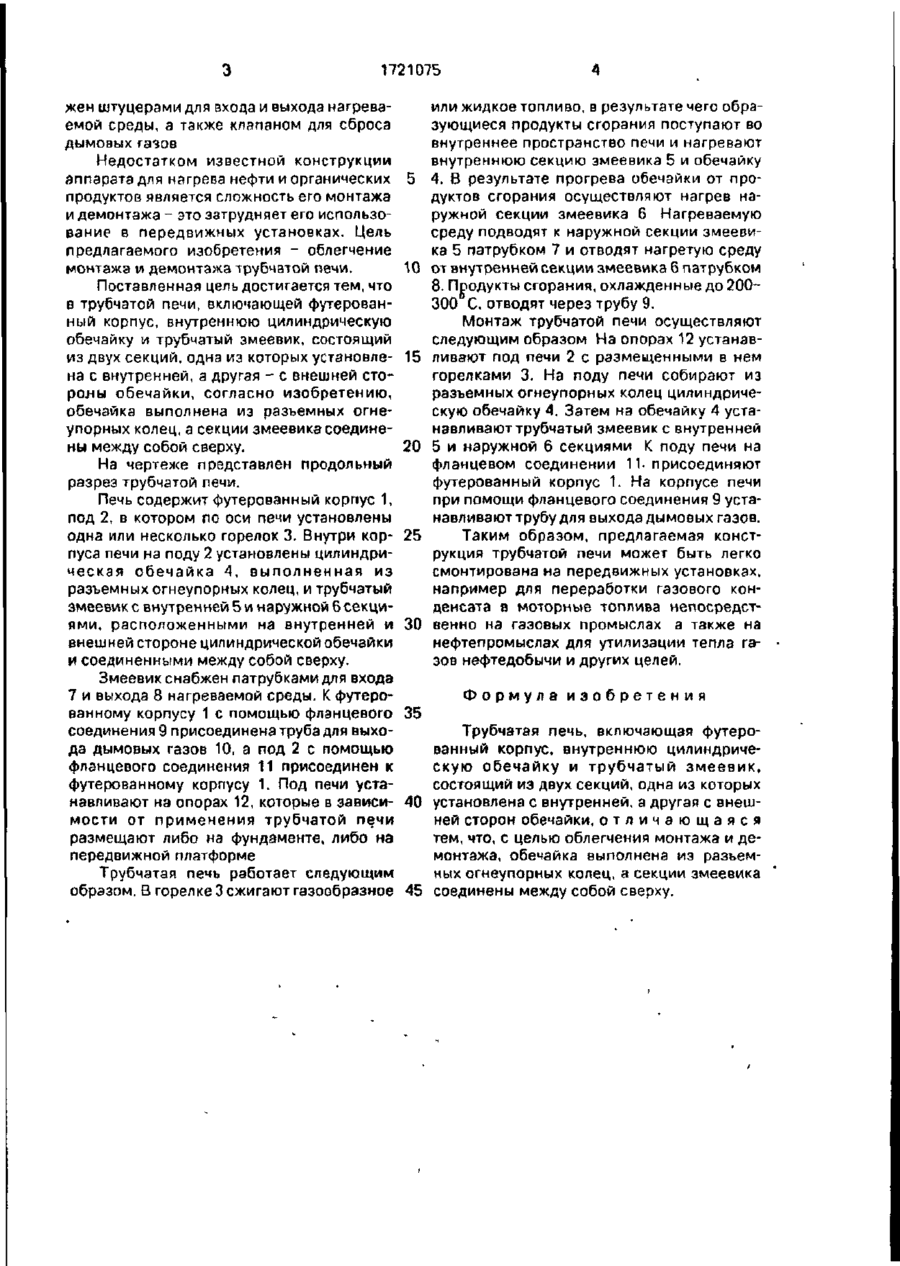

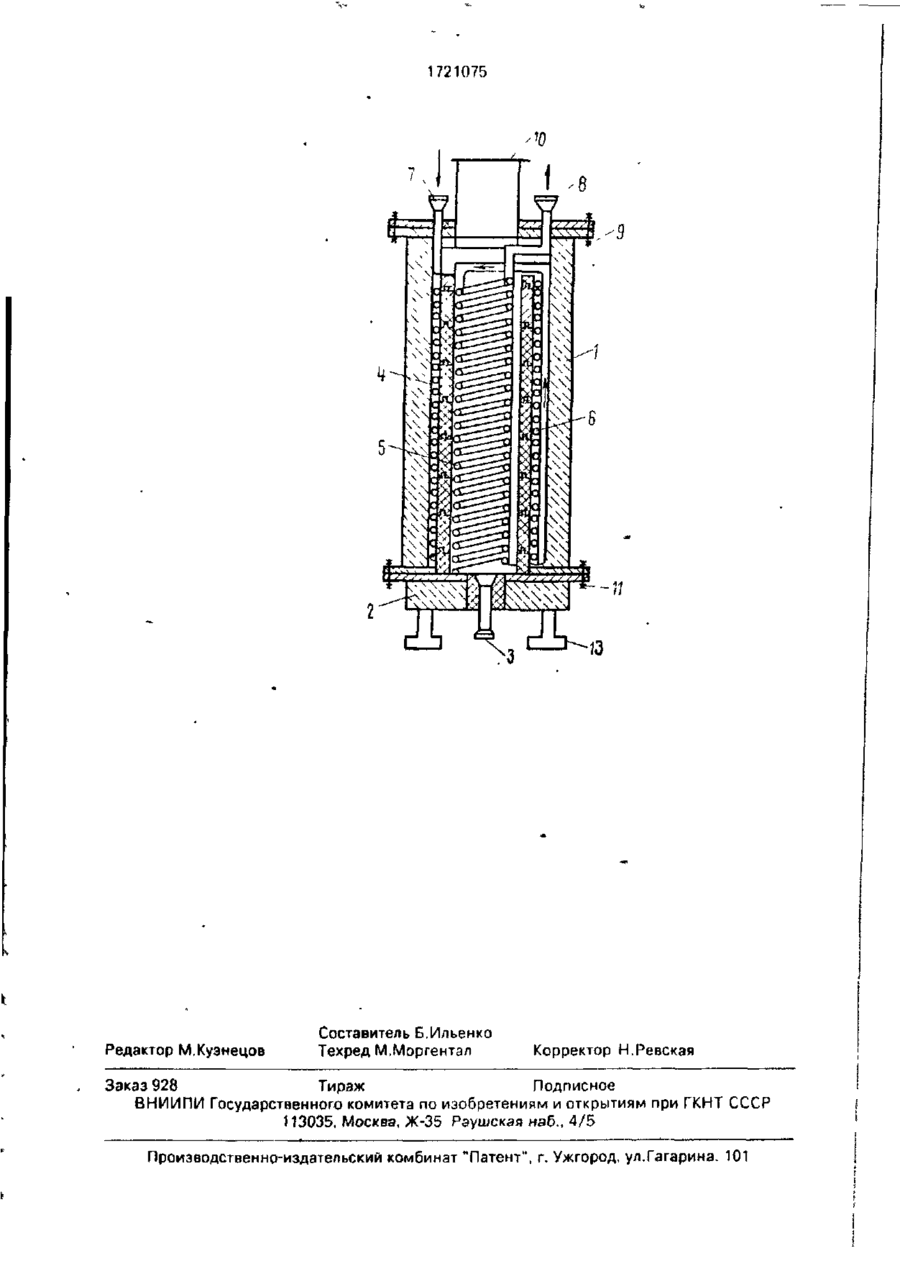

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК \*!_ ( i t ) (SD5 С 10 G 9/20 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ . . 1 (21)4701383/26 (22) 05.06.89 (46)23.03 92. Бюл. № 11 (71) Институт газа АН УССР (72) СП. Гориславец, Б.К. Ильенко, В.И. Майоров, В.П. Левченко, Д.А. Пак и B.C. Романов (53)66,041 454(088.8) , (56) Авторское свидетельство СССР №1234419, м . С 10 G 9/20, 1984. Патент Франции № 1583674, кл. F 28 D 7/00, опубл. 1969. (54) ТРУБЧАТАЯ ПЕЧЬ (57) Изобретение может быть использовано в различных отраслях промышленности для нагрева жидких и газообразных веществ, .как в стационарных, так и передвижных ма логабаритных установках. Цель изобретения - облегчение монтажа и демонтажа трубчатой печи. Печь содержит футерованный корпус 1, под 2, в котором установлены одна или несколько горелок 3, трубу для выхода дымовых газов 10 На полу установлена цилиндрическая обечайка 4, выполненная из разъемных огнеупорных колец, и трубчатый змеевик с внутренней 5 и наружной 6 секциями, расположенными на внутренней и внешней стороне обечайки и соединенными между собой сверху. Змеевик снабжен патрубками для входа 7 и выхода 8 нагреваемой среды. Дымовая труба, корпус и под трубчатой печи разъемны и собираются на фланцевых соединениях 10 и 11 1 ил. Изобретение относится к трубчатым печам, используемым в различных отраслях промышленности для нагрева жидких и газообразных веществ, как в стационарных, так \л перйдяижных малогабаритных установках. Известна трубчатая печь, содержащая камеру радиации, в которой на боковых стенах размещен трубный настенный экран, в основании боковых стен расположены горелки, для каждой из которых выполнена индивидуальная настильная стена. Блоки горрякв-настипьная стена расположен^ один относительно другого в шахматном порядке, причем настильные стены установлены пер£д лобовом частью трубного экрана, противоположного соответствующим горелкам. Недостаток известной конструкции трубчатой печи заключается в ее большой материалоемкости, применение насти л ьс ных стен приводит к утяжелению печи и затрудняет ее использование в передвижных установках. Наиболее близкой к предлагаемой трубчатой печи по технической сущности и достигаемому результату является трубчатая печь для нагрева нефти и органических продуктов, содержащая футерованный корпус, внутреннюю цилиндрическую обечайку изготовленную из стального листа, и трубчатый спиральный змеевик, состоящий из двух секций, одна из которых установлена с счутренмей а другая с внешней стороны обечайки. Металлическая обечайка жестко соединена с корпусом аппарата и массивной металлической крышкой с гляделкой Секция змеевика, установленная с внутренней стороны обечайки, жестко прикреплена к последней и в нижней своей масти зоеди ненэ с секцией змеевика установленной с внешней стороны обечайки Аппарат снаб / L 1721075 жен штуцерами для входа и выхода нагреваемой среды, а также клапаном для сброса дымовых газов Недостатком известной конструкции аппарата для нагрева нефти и органических 5 продуктов является сложность его монтажа и демонтажа - это затрудняет его использование в передвижных установках. Цель предлагаемого изобретения - облегчение 10 монтажа и демонтажа трубчатой печи. Поставленная цель достигается тем, что в трубчатой печи, включающей футерованный корпус, внутреннюю цилиндрическую обечайку и трубчатый змеевик, состоящий из двух секций, одна из которых установле- 15 на с внутренней, а другая - с внешней стороны обечайки, согласно изобретению, обечайка выполнена из разъемных огнеупорных колец, а секции змеевика соедине20 ны между собой сверху. На чертеже представлен продольный разрез трубчатой печи. Печь содержит футерованный корпус 1, под 2, в котором по оси печи установлены одна или несколько горелок 3. Внутри кор- 25 пуса печи на поду 2 установлены цилиндрическая обечайка 4, выполненная из разъемных огнеупорных колец, и трубчатый змеевик с внутренней 5 и наружной 6 секциями, расположенными на внутренней и 30 внешней стороне цилиндрической обечайки и соединенными между собой сверху. Змеевик снабжен патрубками для входа 7 и выхода 8 нагреваемой среды. К футерованному корпусу 1 с помощью фланцевого 35 соединения 9 присоединена труба для выхода дымовых газов 10, а под 2 с помощью фланцевого соединения 11 присоединен к футерованному корпусу 1. Под печи устанавливают на опорах 12, которые в зависи- 40 мости от применения трубчатой печи размещают либо на фундаменте, либо на передвижной платформе Трубчатая печь работает следующим образом. В горелке 3 сжигают газообразное 45 или жидкое топливо, в результате чего образующиеся продукты сгорания поступают во внутреннее пространство печи и нагревают внутреннюю секцию змеевика 5 и обечайку 4. В результате прогрева обечайки от продуктов сгорания осуществляют нагрев наружной секции змеевика 6 Нагреваемую среду подводят к наружной секции змеевика 5 патрубком 7 и отводят нагретую среду от внутренней секции змеевика б патрубком 8. Продукты сгорания, охлажденные до 200300 С. отводят через трубу 9. Монтаж трубчатой печи осуществляют следующим образом На опорах 12 устанавливзют под печи 2 с размещенными в нем горелками 3. На поду печи собирают из разъемных огнеупорных колец цилиндрическую обечайку 4. Затем на обечайку 4 устанавливают трубчатый змеевик с внутренней 5 и наружной б секциями К поду печи на фланцевом соединении 11. присоединяют футерованный корпус 1. Из корпусе печи при помощи фланцевого соединения 9 устанавливают трубу для выхода дымовых газов. Таким образом, предлагаемая конструкция трубчатой печи может быть легко смонтирована на передвижных установках, например для переработки газового конденсата в моторные топлива непосредственно на газовых промыслах а также на нефтепромыслах для утилизации тепла газов нефтедобычи и других целей. Формула изобретения Трубчатая печь, включающая футерованный корпус, внутреннюю цилиндрическую обечайку и трубчатый змеевик, состоящий из двух секций, одна из которых установлена с внутренней, а другая с внешней сторон обечайки, о т л и ч а ю щ а я с я тем, что, с целью облегчения монтажа и демонтажа, обечайка выполнена из разъемных огнеупорных колец, а секции змеевика соединены между собой сверху. 1721075 Редактор М.Кузнецов Составитель Б.Ильенко Техред М.Моргентал Корректор Н.Ревская Заказ 928 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35 Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101
