Чашник Віктор Маркович

Номер патенту: 10554

Опубліковано: 15.11.2002

Автори: Стрілець Борис Вікторович, Куліков Валерій Дмитрович, Куліков Олександр Валерійович, Чашник Віктор Маркович

МПК: B28B 1/00, C04B 35/01

Мітки: плиткових, виробів, гірських, порід, розплавів, декоративних, спосіб, одержання, фасонних, оксидних

Формула / Реферат:

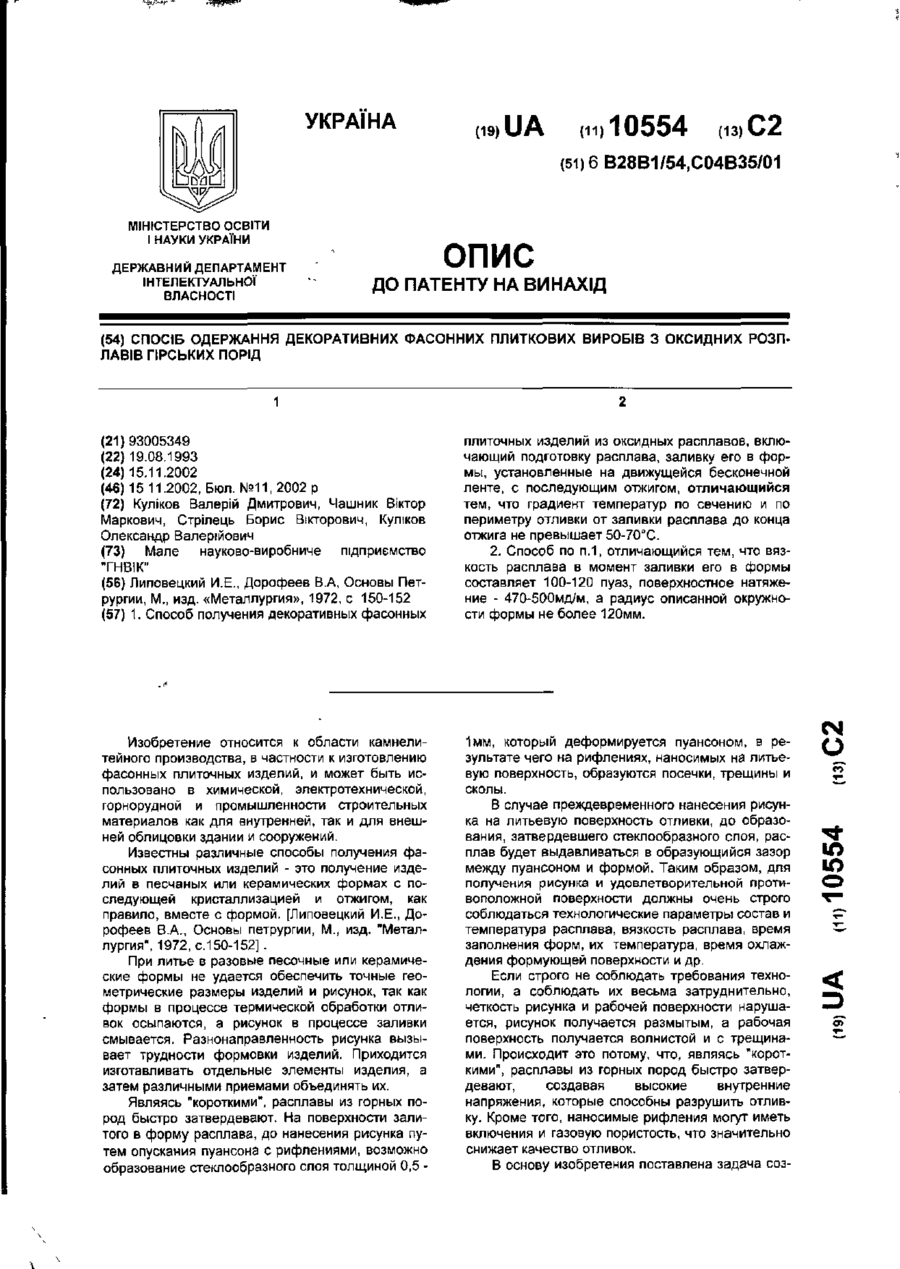

1. Способ получения декоративных фасон­ных плиточных изделий из оксидных расплавов, включающий подготовку расплава, заливку его в формы, установленные на движущейся бесконеч­ной ленте, с последующим отжигом, отличающий­ся тем, что градиент температур по сечению и по периметру отливки от заливки расплава до конца отжига не превышает 50-70°С.2. Способ по п. 1, отличающийся тем, что вязкость расплава в момент заливки его в формы...

Номер патенту: 10553

Опубліковано: 25.12.1998

Автори: Стрілець Борис Вікторович, Чашник Віктор Маркович, Куліков Валерій Дмитрович

МПК: C03B 37/005

Мітки: розплавів, спосіб, одержання, оксидних, пластинок, тонкодисперсних

Формула / Реферат:

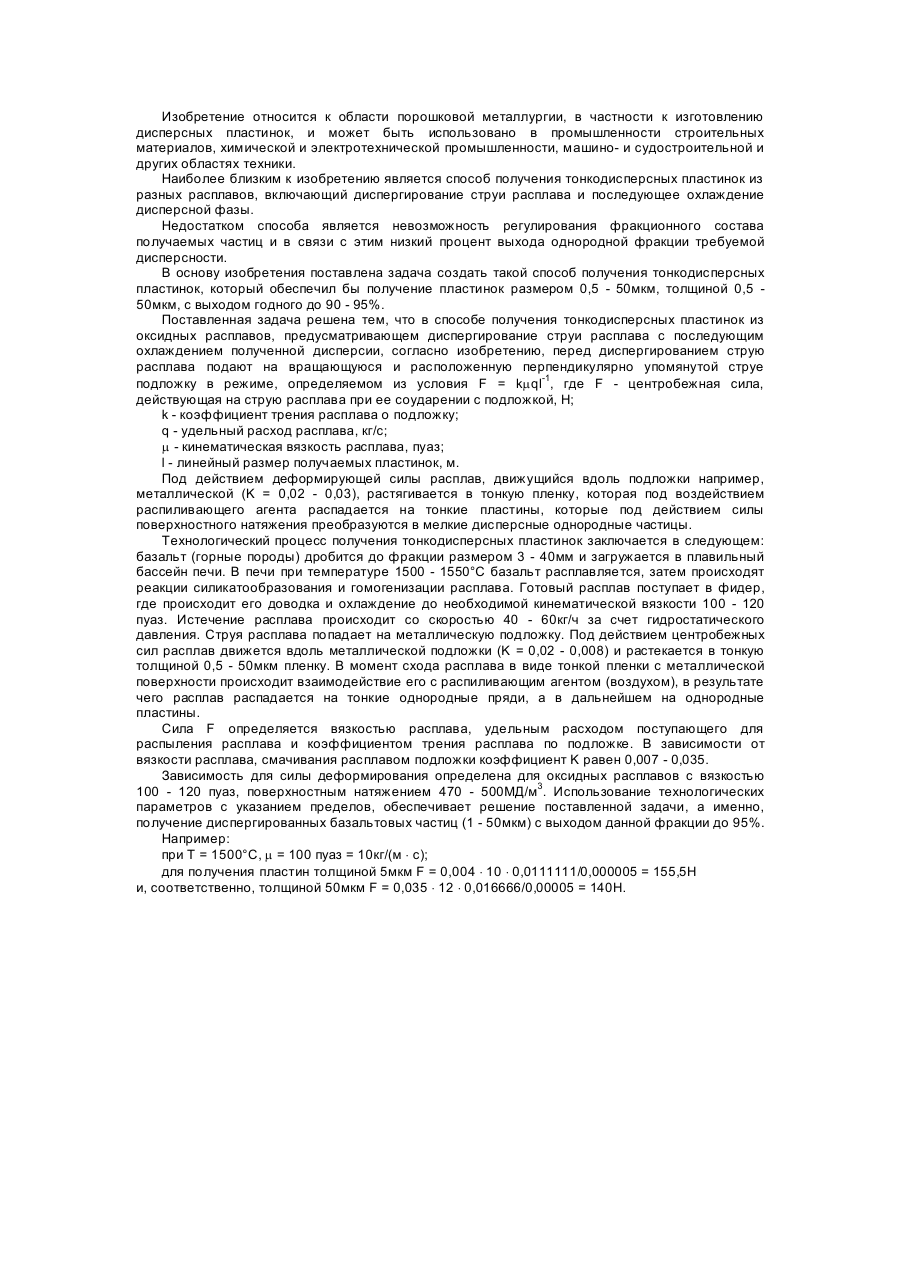

Способ получения тонкодисперсных пластинок из оксидных расплавов, предусматривающий формирование из расплава пленки путем подачи струи расплава на вращающуюся и расположенную перпендикулярно упомянутой струе подложку с последующими диспергированием пленки и охлаждением полученной дисперсии, отличающийся тем, что подачу струи расплава на упомянутую подложку осуществляют в режиме, определяемом из условия:F = kmql-1где F -...

Номер патенту: 10554

Опубліковано: 25.12.1996

Автори: Чашник Віктор Маркович, Куліков Олександр Валерійович, Стрілець Борис Вікторович, Куліков Валерій Дмитрович

МПК: B28B 1/00, C04B 35/01

Мітки: декоративних, плиточних, спосіб, оксидних, одержання, розплавів, виробів, фасоних

Формула / Реферат:

1. Способ получения декоративных фасон­ных плиточных изделий из оксидных расплавов, включающий подготовку расплава, заливку его в формы, установленные на движущейся бесконеч­ной ленте, с последующим отжигом, отличающий­ся тем, что градиент температур по сечению и по периметру отливки от заливки расплава до конца отжига не превышает 50-70°С.2. Способ по п. 1, отличающийся тем, что вязкость расплава в момент заливки его в формы...
