Цюгель Фрітц
Кабельний нарізний з’єднувач із затискним пристроєм для обплетення кабелю
Номер патенту: 107958
Опубліковано: 10.03.2015
Автори: Хох Ахім, Цюгель Фрітц, Гьотц Фолькер, Бартоломе Маріо
МПК: H01R 13/56, H02G 3/06
Мітки: кабельний, обплетення, з'єднувач, нарізний, кабелю, затискним, пристроєм
Формула / Реферат:
1. Кабельний нарізний з'єднувач (1), що містить виконану з можливістю вставляння у трубчасту стінку або трубну муфту нарізну втулку (2), взаємодіючу з цією нарізною втулкою (2) накидну гайку (3), взаємодіючу з накидною гайкою (3) затискну вставку (5, 6), виконану з можливістю притискання до утримуваного кабелю (4) шляхом загвинчування накидної гайки (3), причому кабель (4) має обплетення (7), а в кабельному нарізному з'єднувачі (1)...

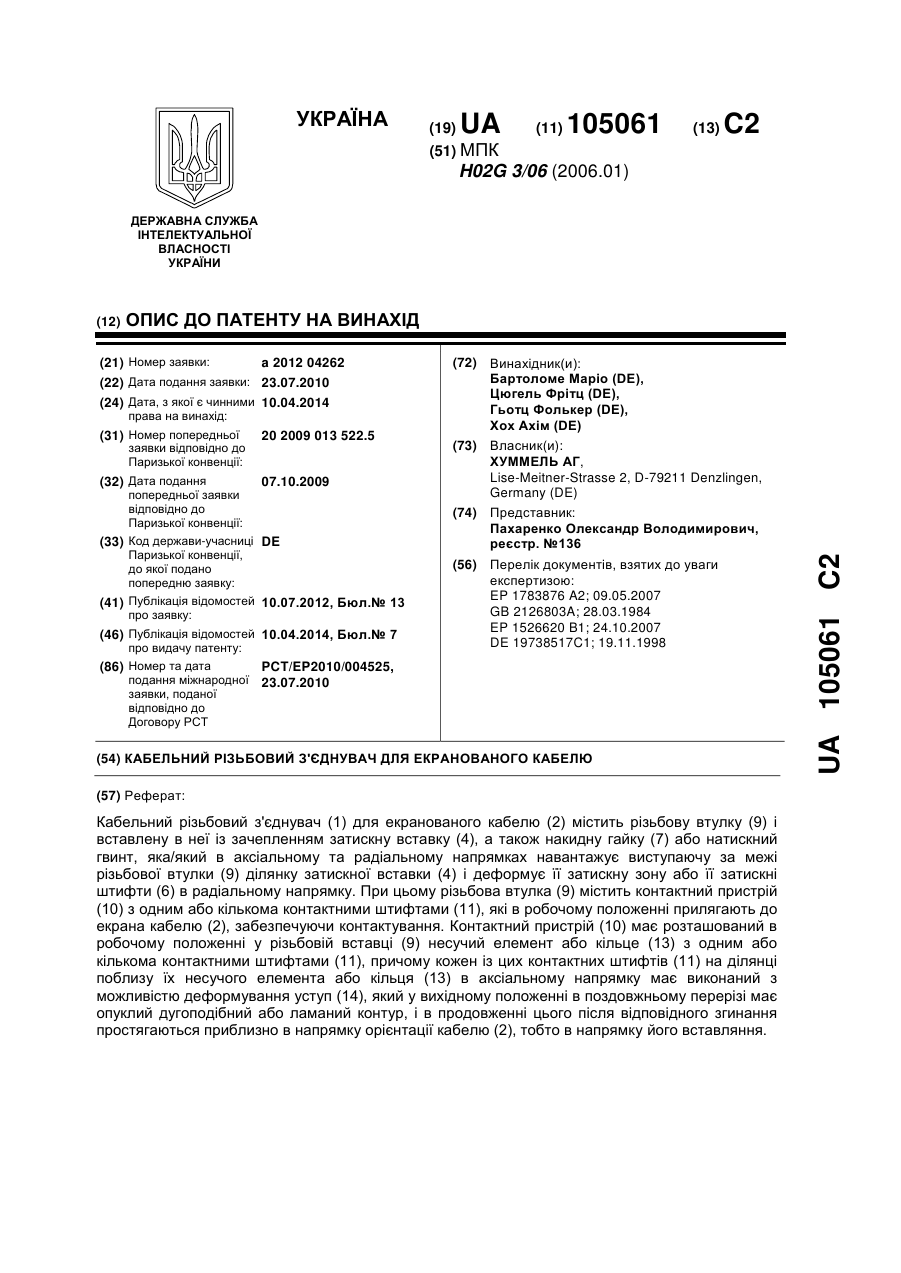

Кабельний різьбовий з’єднувач для екранованого кабелю
Номер патенту: 105061
Опубліковано: 10.04.2014
Автори: Цюгель Фрітц, Бартоломе Маріо, Гьотц Фолькер, Хох Ахім
МПК: H02G 3/06
Мітки: різьбовий, кабельний, екранованого, з'єднувач, кабелю
Формула / Реферат:
1. Кабельний різьбовий з'єднувач (1) для екранованого кабелю (2), що містить різьбову втулку (9) і вставлену в неї із зачепленням затискну вставку (4), а також накидну гайку (7) або натискний гвинт для аксіального і радіального навантаження затискної вставки (4) та радіального деформування її затискної зони або її затискних штифтів (6), причому в різьбовій втулці (9) знаходиться контактний пристрій (10), що має принаймні один або кілька...
